满血复活，再做脱机电控箱

钢钢

8090 发表于 2019-10-28 09:51
& }  N3 f, ?9 ~8 q& M! h5 H7 q, l/ a再买，不贵，，，，一般的五金店都有，比塔钻便宜得多。

1 {( G* D1 y6 B, x不买了，全要网上购。到时候再说，今天网上看到一种航空插头，注塑一体，带线头的，不用焊接了，感觉很爽，做低压低电流的应当没啥问题！

lap_021

8090 发表于 2019-10-28 09:34
& d- V& O( b9 {昨天骑了200多公里的摩托车回来，太疲倦了没怎么仔细回复，公共端就是接直流电源的，不管常开常闭只要动 ...

多谢楼主，我大概清楚了。
0 w9 S& }& A3 a* m; k+ d

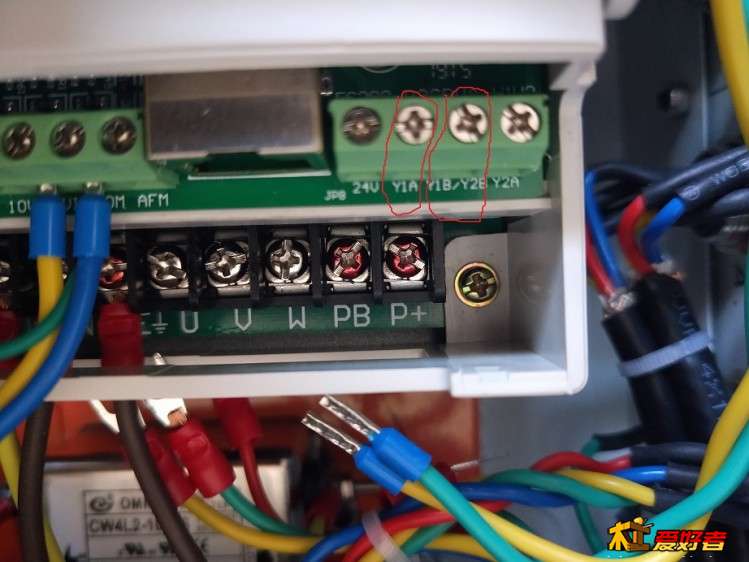

; e/ b& d* C) t0 O8 \. H) o如上图，我是BEST1.5KW变频器，应该和你用的是一样的，请问从左向右第二个红圏是公共端吗？
$ b7 M* K% K+ W) K- W

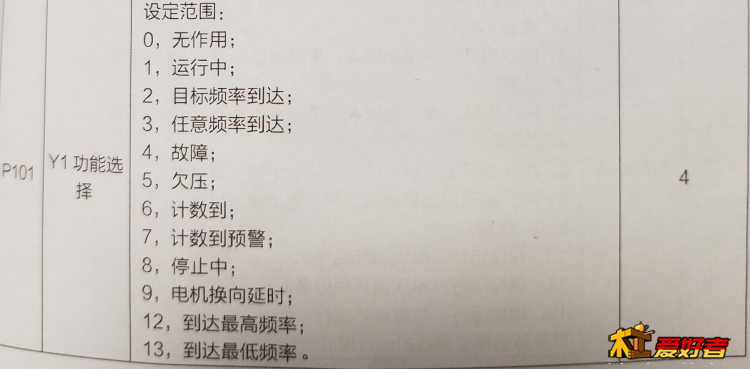

还有，上图是说明书中Y1口的功能设定，是不是选1？
1 I5 N1 n& f1 y. \" `

8090

lap_021 发表于 2019-10-28 19:50
/ X) |8 u, d; D1 `! n多谢楼主，我大概清楚了。

如上图，我是BEST1.5KW变频器，应该和你用的是一样的，请问从左向右第二个 ...

应该是中间那个端子是公共端，Y1功能设置1，也就是机器开始工作时Y1接通

' v* P# o3 L1 E9 i2 L3 J4 k  g. G

lap_021

8090 发表于 2019-10-29 18:16
: F. }' D3 T* E/ s- Y* p  `1 z' I2 R应该是中间那个端子是公共端，Y1功能设置1，也就是机器开始工作时Y1接通

太感 谢了，解决我一大难题

8090

lap_021 发表于 2019-10-29 21:52
太感 谢了，解决我一大难题

6 ~  V' _- C: w多研究说明书，我也是看了很多遍说明书才搞明白的。
2 C* T+ T7 v% X# a: D

lap_021

8090 发表于 2019-10-30 09:15
" p- [4 |8 {, w+ s0 F5 S* I多研究说明书，我也是看了很多遍说明书才搞明白的。

说明书我研究了很多遍了，关键说的太简单了，领悟不了啊。另外这个变频器控制继电器的端口我无论如何也想不到连3V的电压都没有。还需外接电源。继电器输入端3-32V电压直流都可以驱动，范围已经很大了。
