满血复活，再做脱机电控箱

8090 · 发表于 2019-2-24 14:53:11

billyxin 发表于 2019-2-24 12:409 Z. V, G7 N- K2 [/ y4 C6 A& ~
谢谢！！防电磁干扰方面，还有别的建议吗？

看第三张图，每根信号线上那个黑色的方块状物，那就是成品屏蔽磁环，是卡扣安装方式，开槽和线径一样大小，卡上去摁紧卡扣就行了；另外电源一定要有良好的接地，机身、机箱、电源都要接地，信号传输线采用带金属屏蔽层的多芯线。

我舞影凌乱 · 发表于 2019-2-24 16:01:08

同用贝斯德变频器，楼主能发下变频器控制水泵的接线图吗？

billyxin · 发表于 2019-2-24 16:33:45

8090 发表于 2019-02-24 14:53
9 k c% z3 l7 O# j看第三张图，每根信号线上那个黑色的方块状物，那就是成品屏蔽磁环，是卡扣安装方式，开槽和线径一样大小，卡上去摁紧卡扣就行了；另外电源一定要有良好的接地，机身、机箱、电源都要接地，信号传输线采用带金属屏蔽层的多芯线。

谢谢！！我还琢磨那些小方块呢。。。多谢经验赐教，以后多多指导啊！

8090 · 发表于 2019-2-25 13:04:56

billyxin 发表于 2019-2-24 16:338 l9 d2 M! ~: ^) y* s0 t& c. j0 q+ h% l
谢谢！！我还琢磨那些小方块呢。。。多谢经验赐教，以后多多指导啊！

你有我的QQ噻，经常交流就行。

8090 · 发表于 2019-2-25 13:28:30

我舞影凌乱发表于 2019-2-24 16:01" [8 Y- V. C: S/ ]- m
同用贝斯德变频器，楼主能发下变频器控制水泵的接线图吗？

记不住脚位的编号了，说明书这些一并发给木友了，应该是最右边三个，你要先看说明书，然后确定其中的常开、常闭脚位，假设脚位编号为1、2、3，1为常开、2为公共端、3为常闭，一般来说控制水泵是选常开，你把继电器线接在1、2脚位上，按说明书上的方法进入变频器的设定里去设定成继电器脚位功能开机使能，设定好保存退出，加载刀路使变频器开始工作，这时候继电器应给是可以动作吸合工作。

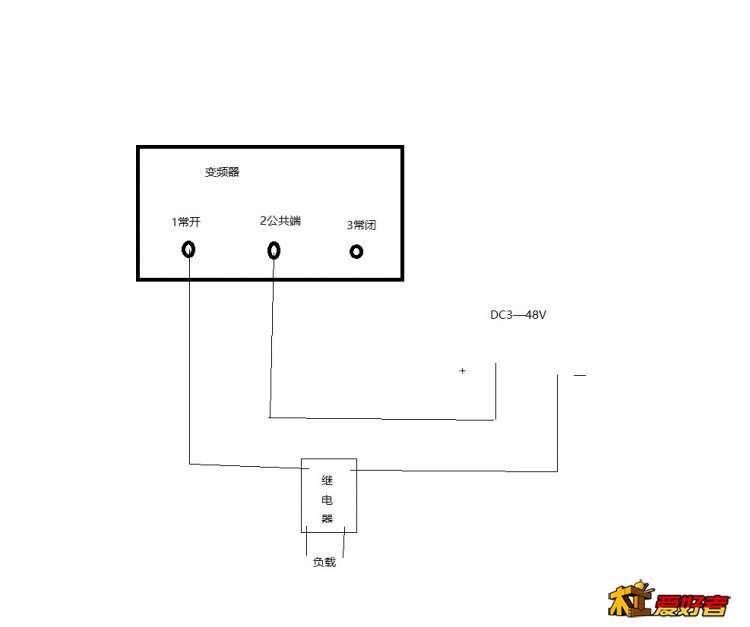

附上继电器接法的图，我买的干式继电器控制电压为3-48V，图中电压示意只做图例，具体的根据你买的继电器为准；变频器的脚位接法、设定等也只做示例，一切以你买的继电器脚位、设定方法为准。

我舞影凌乱 · 发表于 2019-2-27 17:44:52

8090 发表于 2019-02-25 13:28
: X S* l" Q# T" c9 t2 W; X: G记不住脚位的编号了，说明书这些一并发给木友了，应该是最右边三个，你要先看说明书，然后确定其中的常开、常闭脚位，假设脚位编号为1、2、3，1为常开、2为公共端、3为常闭，一般来说控制水泵是选常开，你把继电器线接在1、2脚位上，按说明书上的方法进入变频器的设定里去设定成继电器脚位功能开机使能，设定好保存退出，加载刀路使变频器开始工作，这时候继电器应给是可以动作吸合工作。
' ]' C2 T- M% w/ v3 \附上继电器接法的图，我买的干式继电器控制电压为3-48V，图中电压示意只做图例，具体的根据你买的继电器为准；变频器的脚位接法、设定等也只做示例，一切以你买的继电器脚位、设定方法为准。

谢谢，我的变频器说明书还在，对照着学习，多谢

大灰狼dhl · 发表于 2019-2-27 21:05:32

神一样的楼主哇！机箱内的布局让强迫症看得很不爽！再问一下啥叫干式继电器？难道还有湿式继电器？啥叫感性继电器？是不是还有理性继电器？上几个图科普一下！

8090 · 发表于 2019-2-28 11:50:01

大灰狼dhl 发表于 2019-2-27 21:05
4 ]5 Y. \2 E+ @9 Y- P- ] P神一样的楼主哇！机箱内的布局让强迫症看得很不爽！再问一下啥叫干式继电器？难道还有湿式继电器？啥叫感性 ...

我被你说得体无完肤了。。。。。。。。。。。。。

大灰狼dhl · 发表于 2019-2-28 15:15:50

8090 发表于 2019-2-28 11:502 G" i1 B- e) `8 Y1 A& Q0 p. H" t) m
我被你说得体无完肤了。。。。。。。。。。。。。

新年好王兄！没别的意思，调侃一下活跃气氛。其实要我做这个电箱也不会比你做的好多少！惭愧惭愧。。。。。。

主要是王兄说的继电器一开始我几十年的老电工也是懵逼，仔细看了楼主的回复才明白，35楼的那个干式继电器应该是固态继电器，干式继电器估计是重庆地方的叫法，感性继电器呢也就是一般带有电感线圈的继电器，大点的呢一般叫接触器，小点的呢叫中间继电器，电感线圈驱动电压交直流多种。

8090 · 发表于 2019-3-1 11:57:09

大灰狼dhl 发表于 2019-2-28 15:15; }7 S7 B, A+ _ g6 @9 |: R ?' n
新年好王兄！没别的意思，调侃一下活跃气氛。其实要我做这个电箱也不会比你做的好多少！惭愧惭愧。。。。 ...

谢谢你的指正，我忽略了这个问题，我身边很多人都这么叫，完全不应该出现的小瑕疵，看来发帖的严谨度还有待提高。

湖湖 · 发表于 2019-3-2 13:28:28

billyxin 发表于 2019-2-23 06:36+ Z! f1 T' |8 I. [+ n! H y
向你学习！请教几个问题，急停开关我看你的进线是细的，这个急停是控制变频输出信号的吗？变频和水泵的连接 ...

电线螺旋是为了开盖子。伸缩长度一看就知道。急停只是个5V的信号多细的线都行它不是强电。

钢钢 · 发表于 2019-3-2 13:59:28

路过，又进来看一遍，我一个控制卡电源开关坏掉了，今天打算换一个～

8090 · 发表于 2019-3-31 23:57:30

大灰狼dhl 发表于 2019-02-27 21:05
& |$ E" d D8 M$ J神一样的楼主哇！机箱内的布局让强迫症看得很不爽！再问一下啥叫干式继电器？难道还有湿式继电器？啥叫感性继电器？是不是还有理性继电器？上几个图科普一下！

老兄，你的微信号没备注找不到了，有事找你

小京大叔 · 发表于 2019-4-1 07:33:31

一看布线这就是高手

qgwang · 发表于 2019-4-15 20:59:00

机器做好了，想做个箱子，越小越好，求指点
