仿制cddaba的一米五长，滑轨切割锯

bytvxw · 发表于 2018-11-29 11:11:41

太牛叉了，期待最后的成品测试

lcj1234 · 发表于 2018-11-29 12:51:04

看了半个点，居然还没完工！

新手木头小白 · 发表于 2018-11-29 16:57:20

我居然从头看到这里了，楼主V5，这成品估计老重了！
我就羡慕你们到废品站都能淘到好东西的，我们这边，废品站里真的只有废品！

amandv · 发表于 2018-11-29 17:01:06

有场地真好，大东西随便弄

痴情意外 · 发表于 2018-11-29 18:36:53

期待大作，先记号一下，等看后续

刘氏刀友 · 发表于 2018-11-29 18:55:33

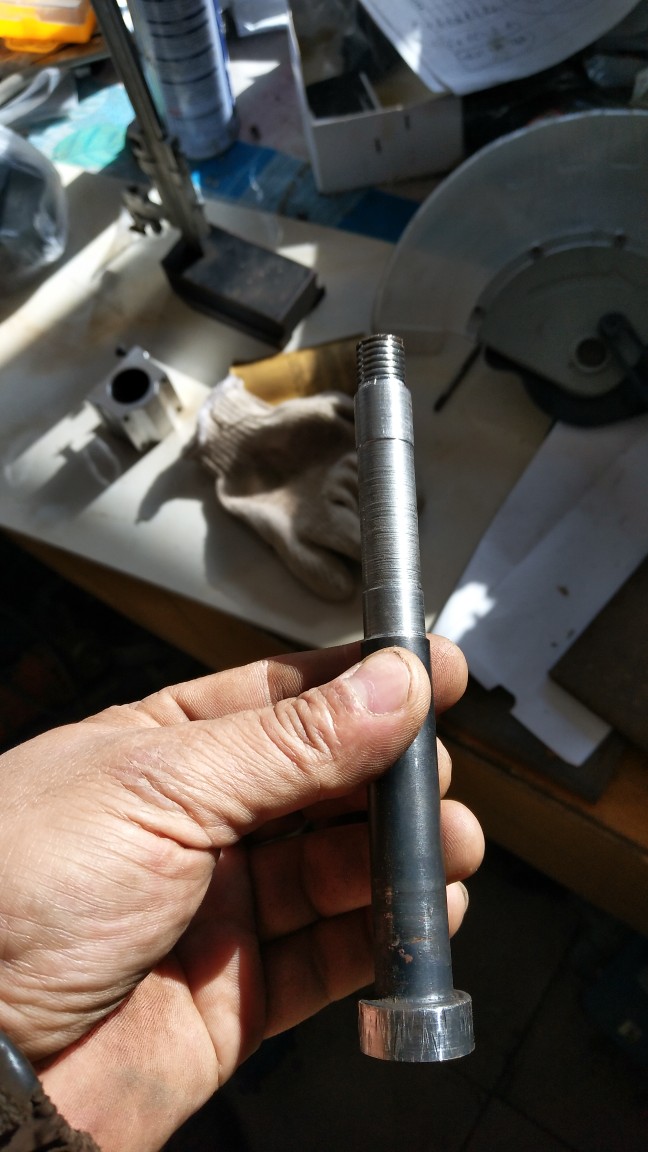

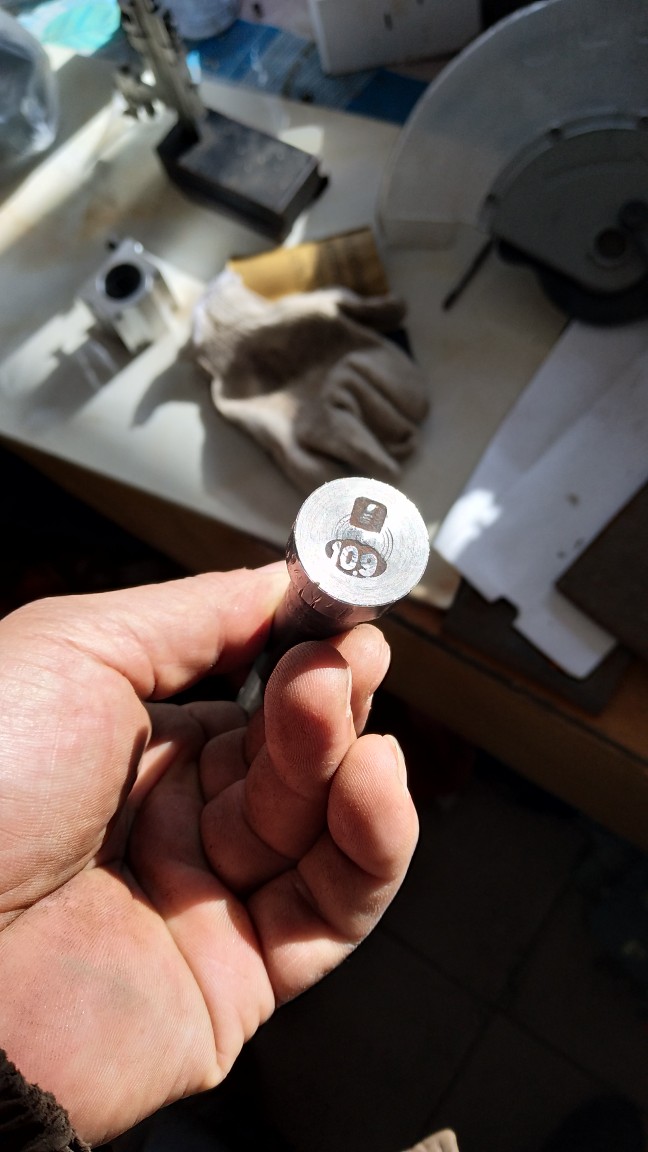

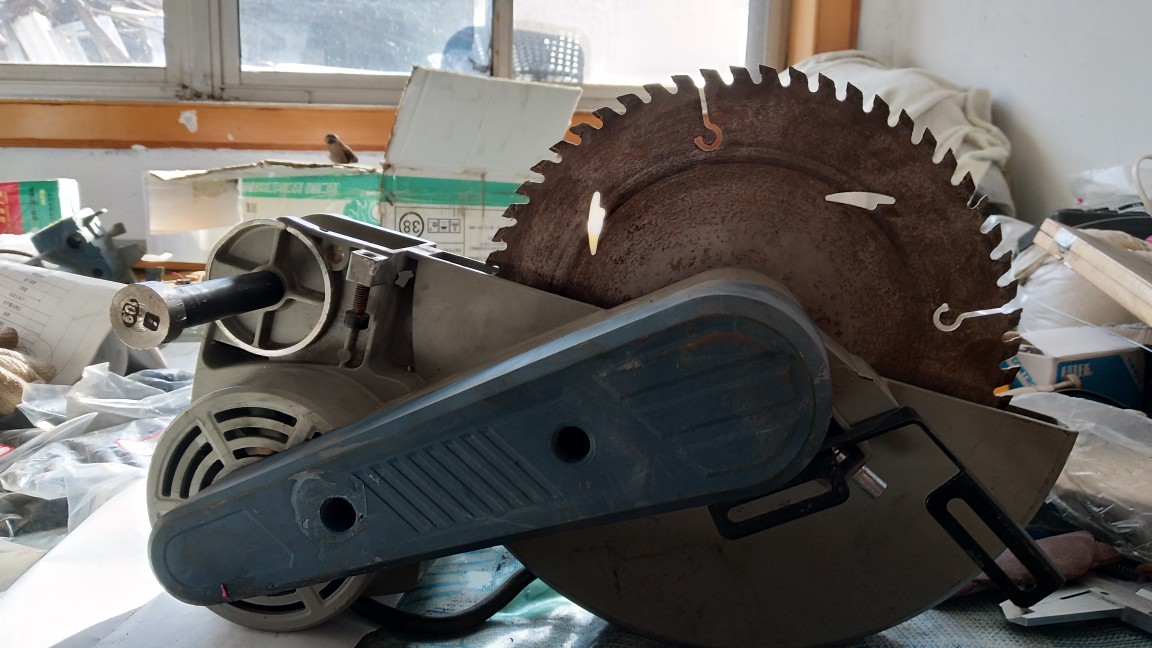

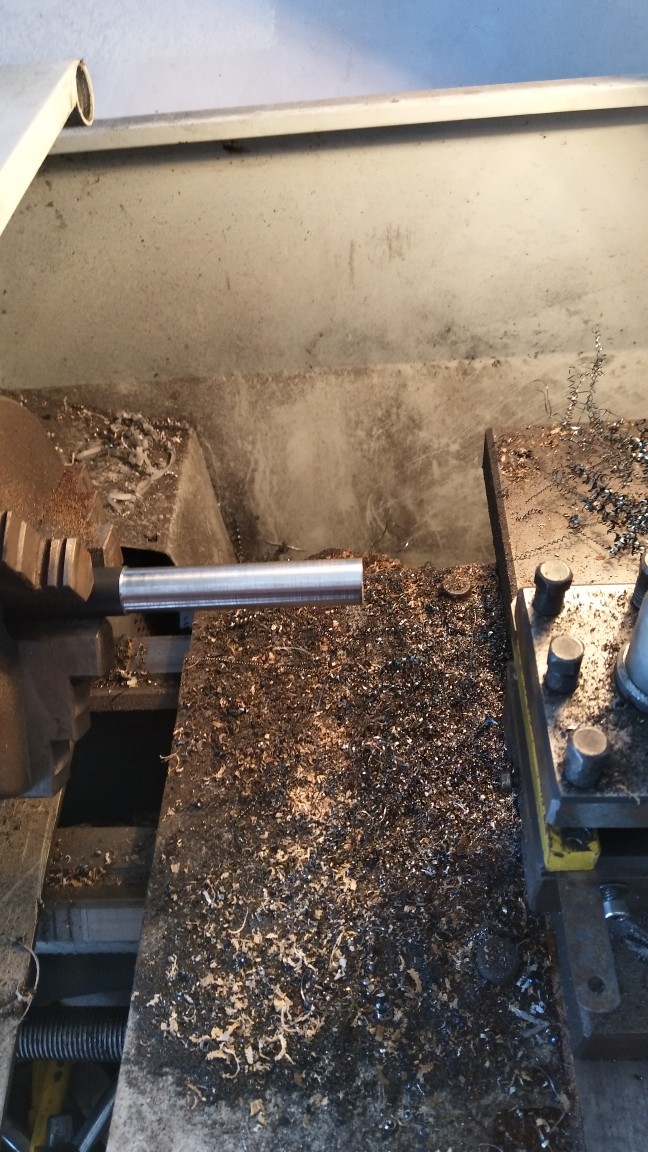

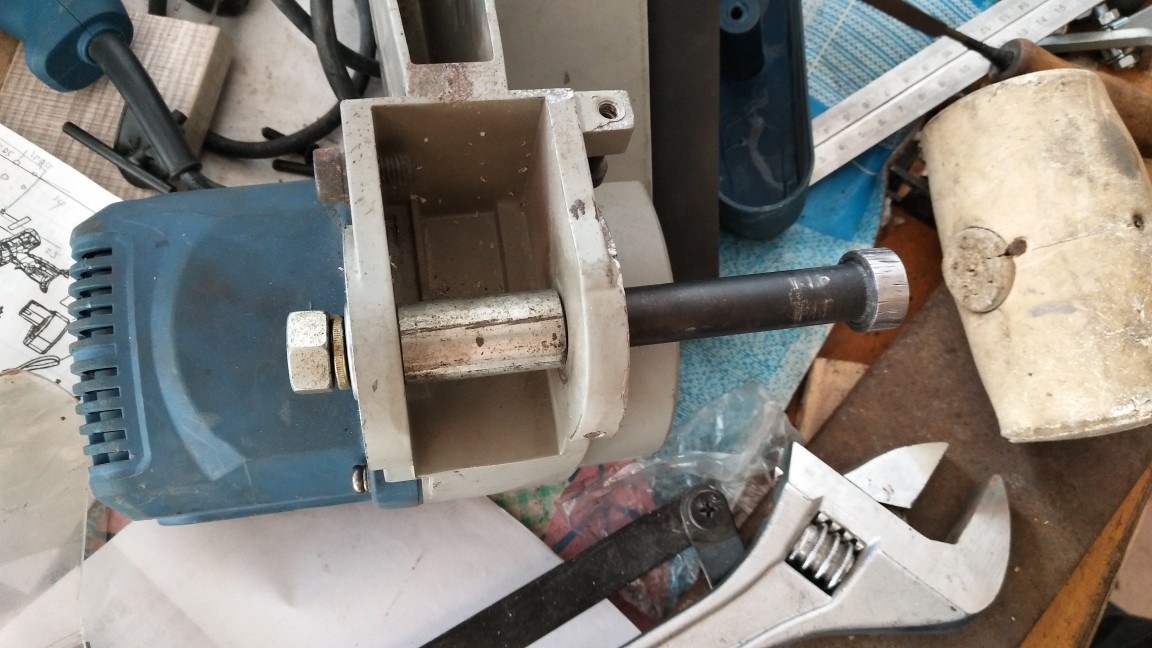

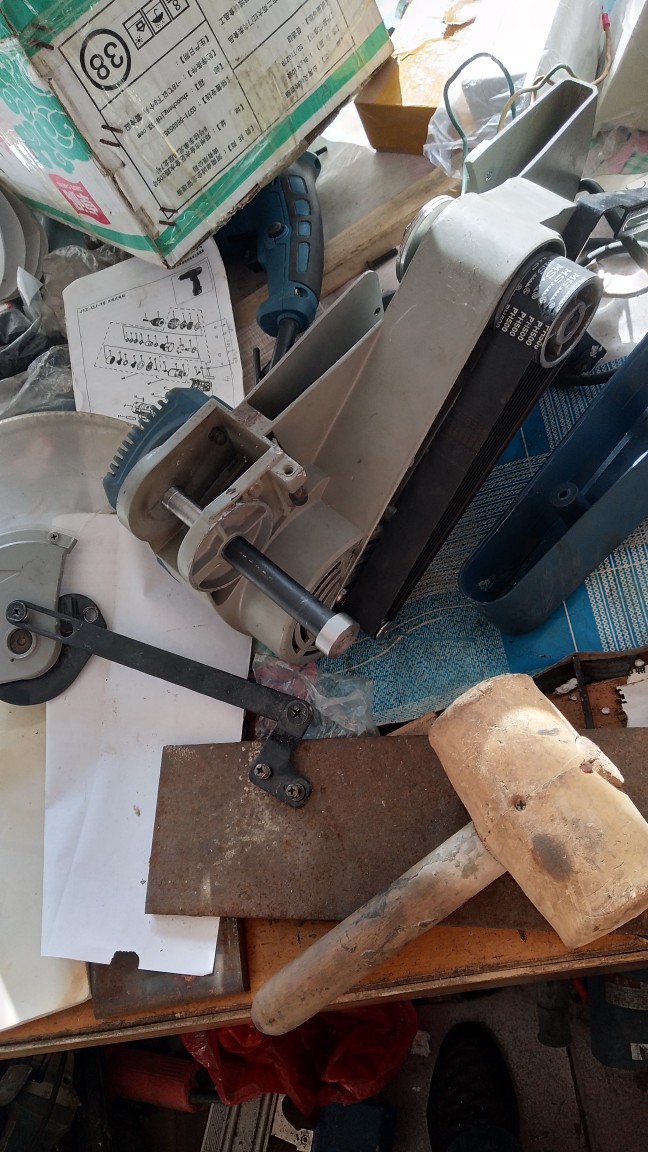

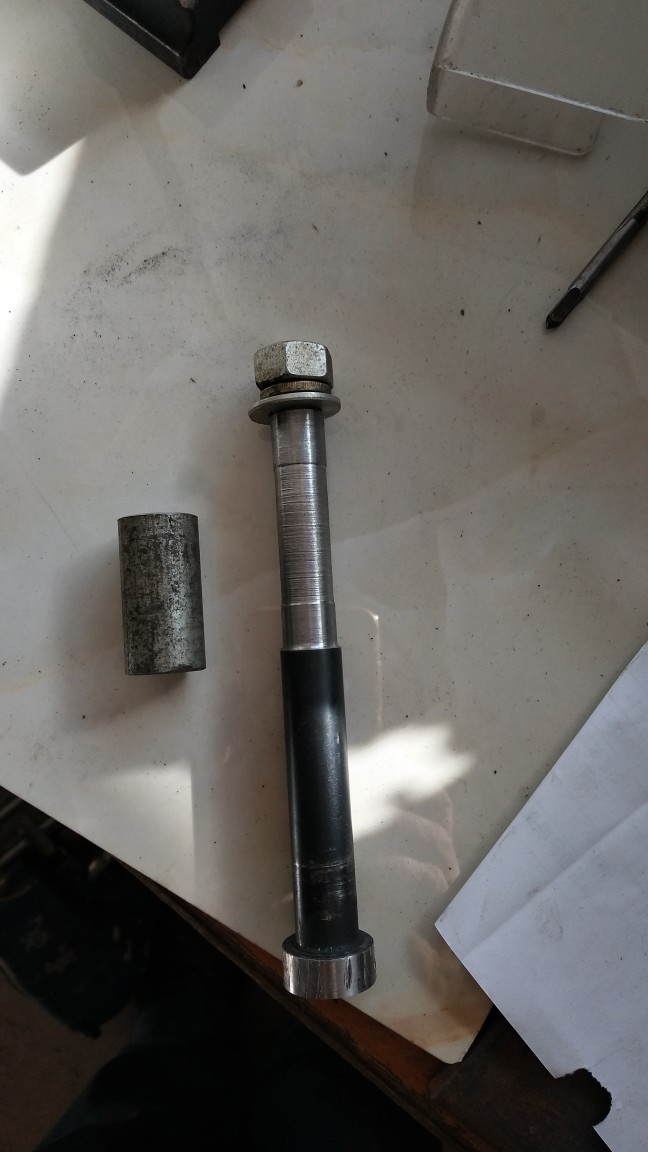

找了一根10.9级的16毫米粗螺丝，，车斜切割机销轴，做为锯头，和钢板链接用

wuweiz · 发表于 2018-11-29 18:56:00

做的好，学习了

刘氏刀友 · 发表于 2018-11-29 19:01:15

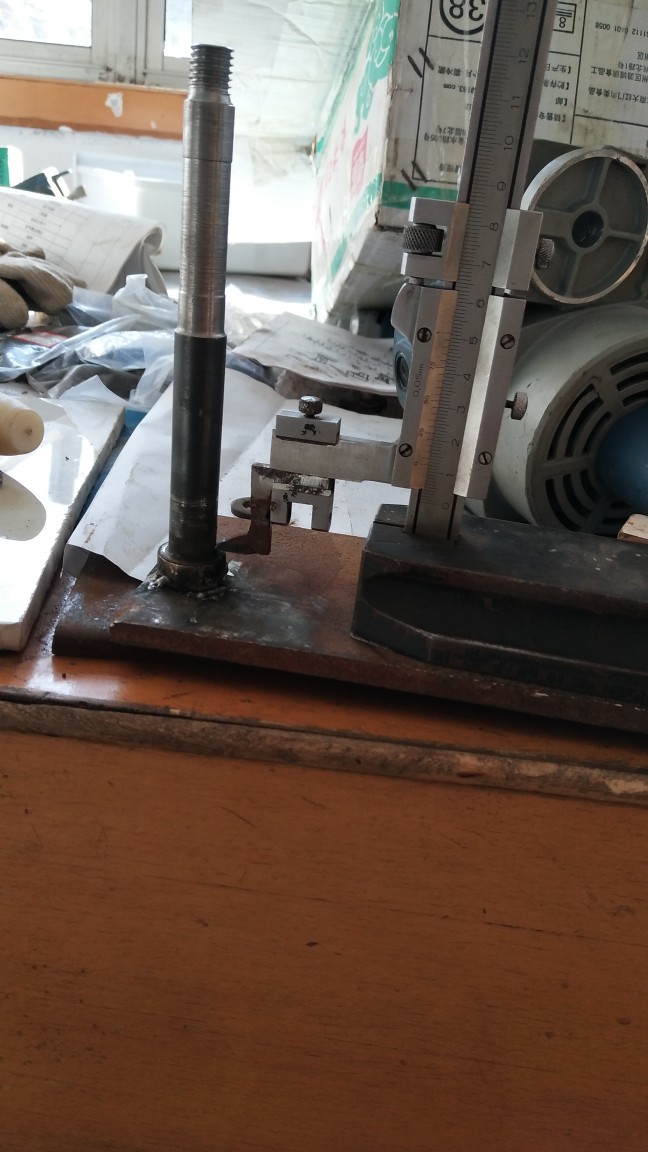

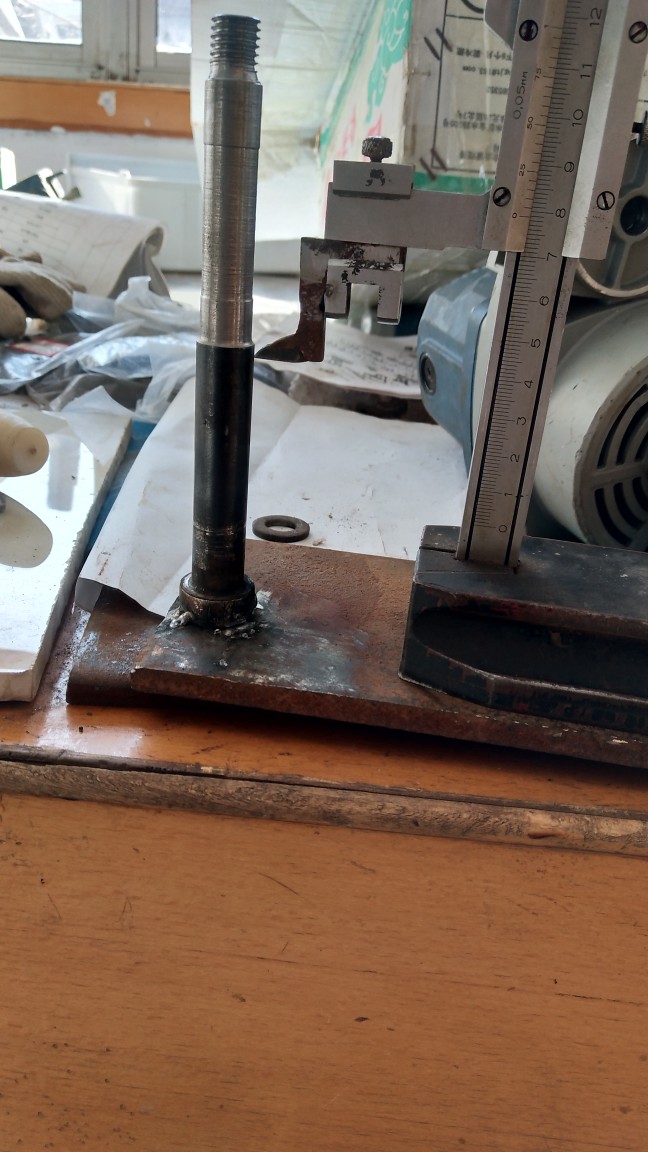

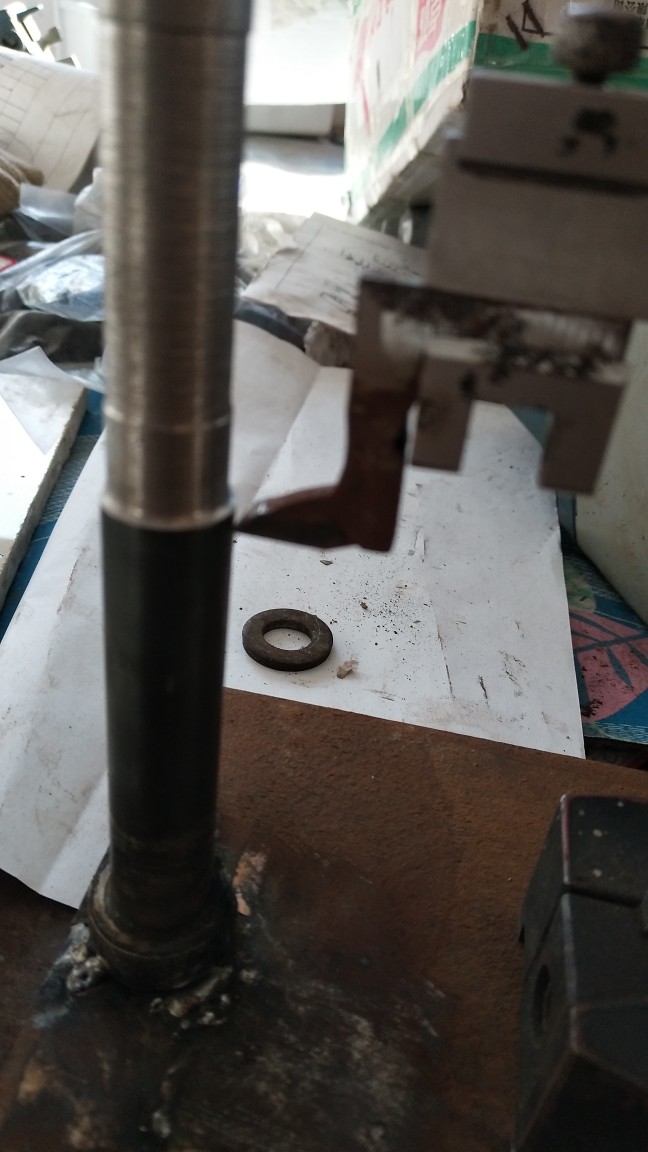

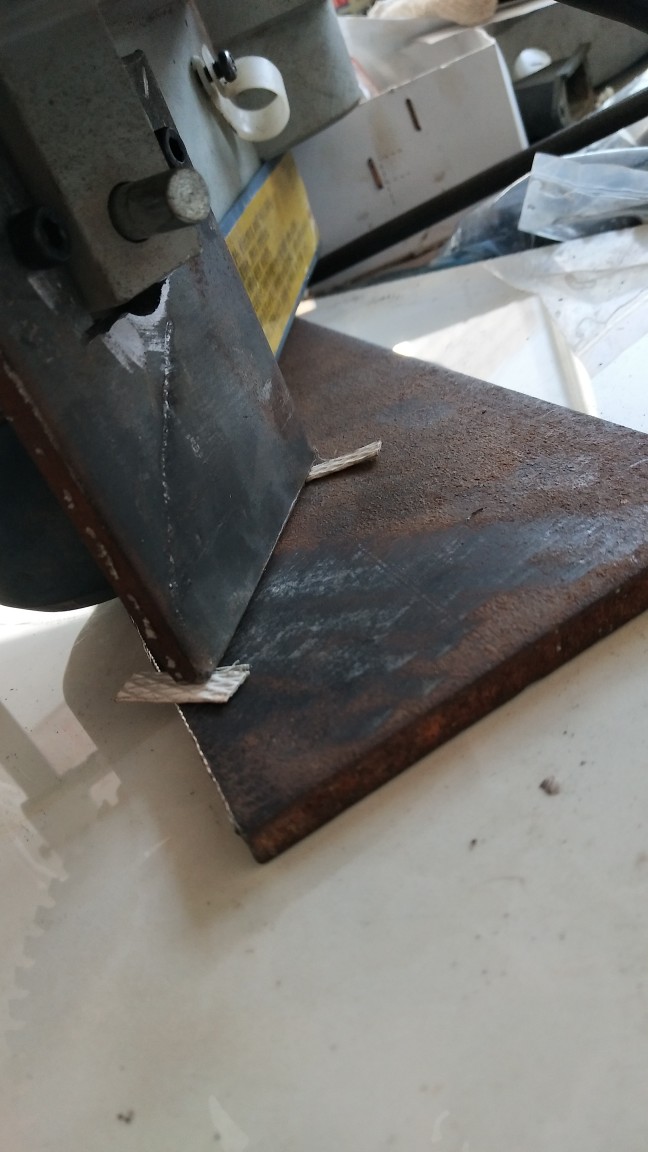

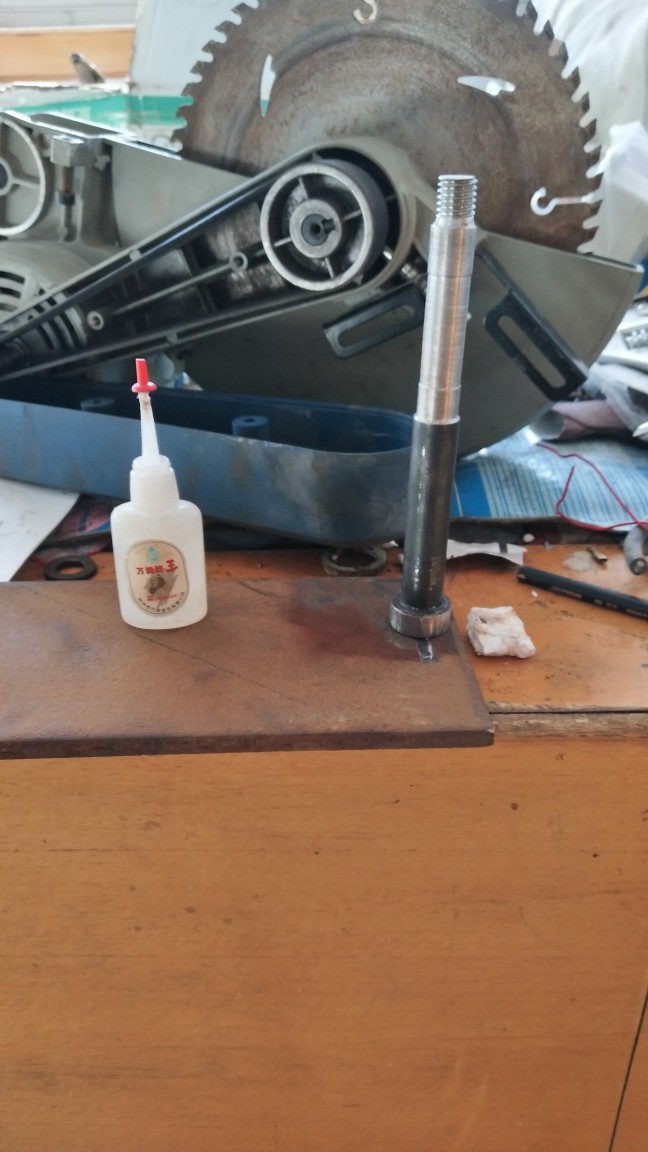

车的销轴与钢板摆好，用方尺，高度尺量垂直度，精确定位，用502粘接，预备焊接

刘氏刀友 · 发表于 2018-11-29 19:07:48

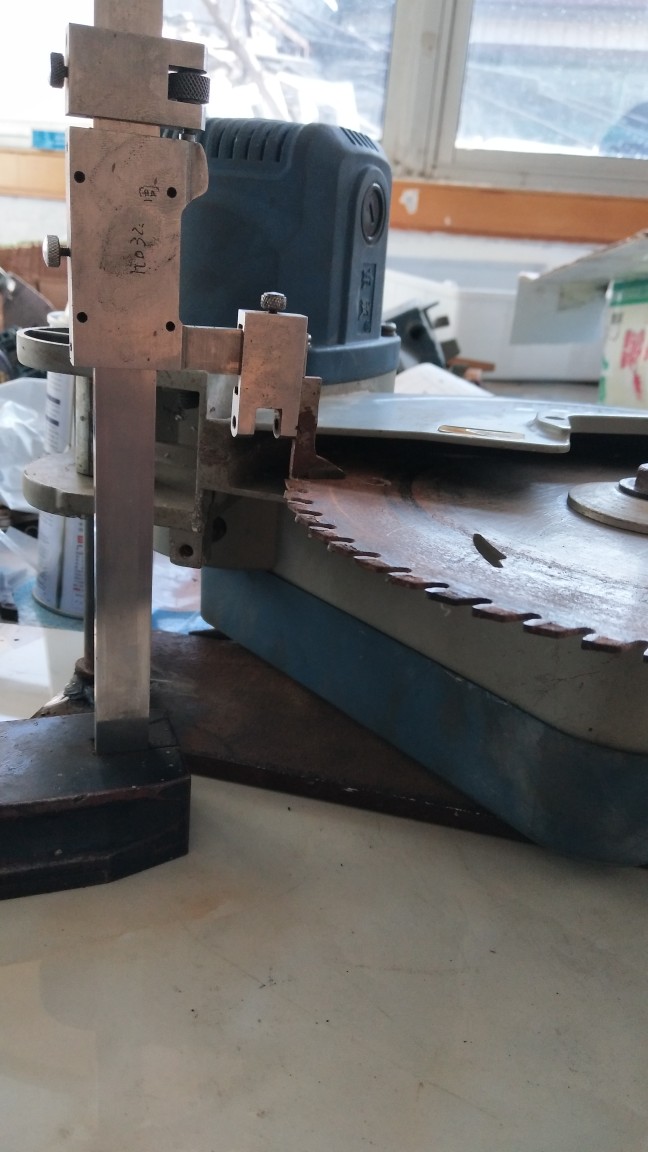

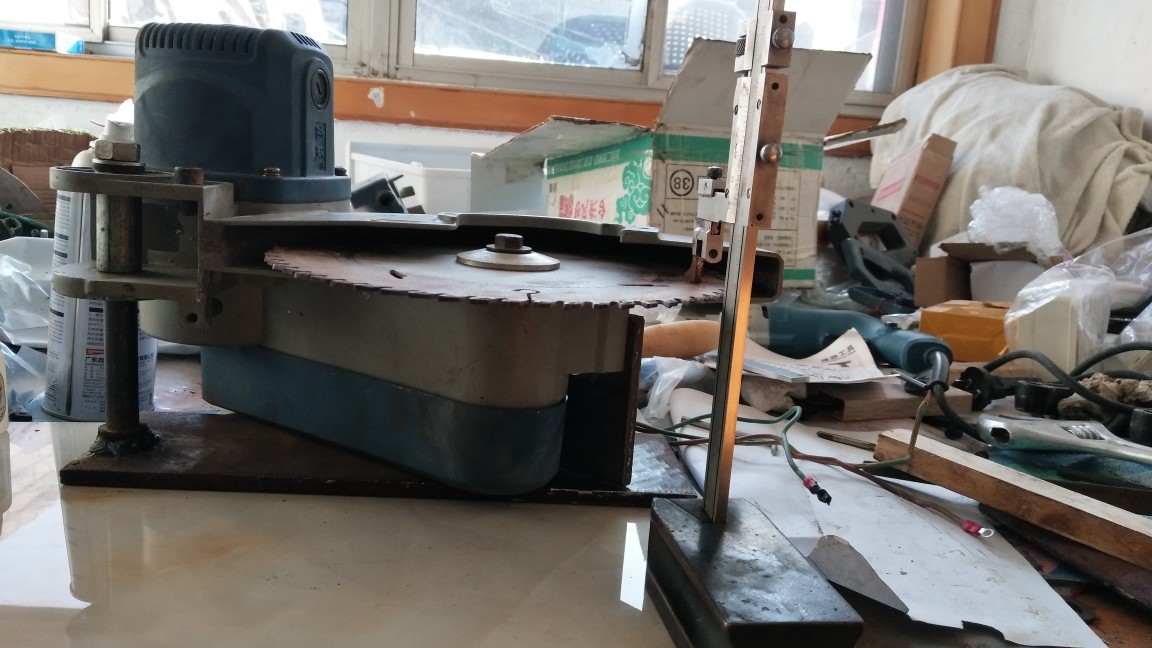

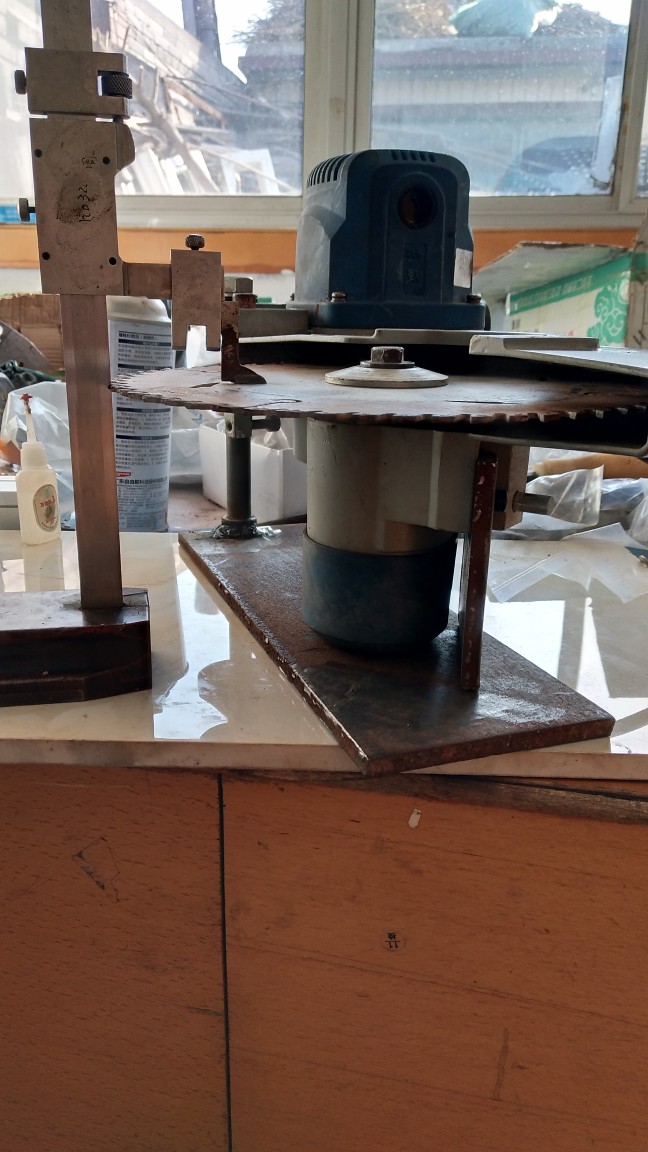

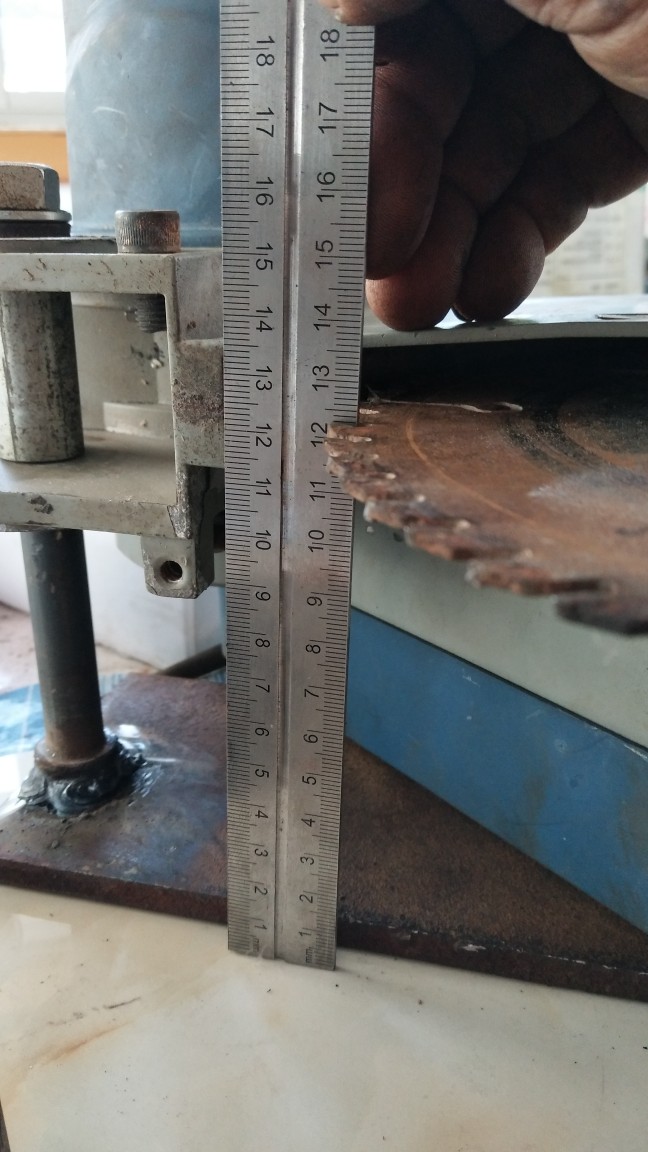

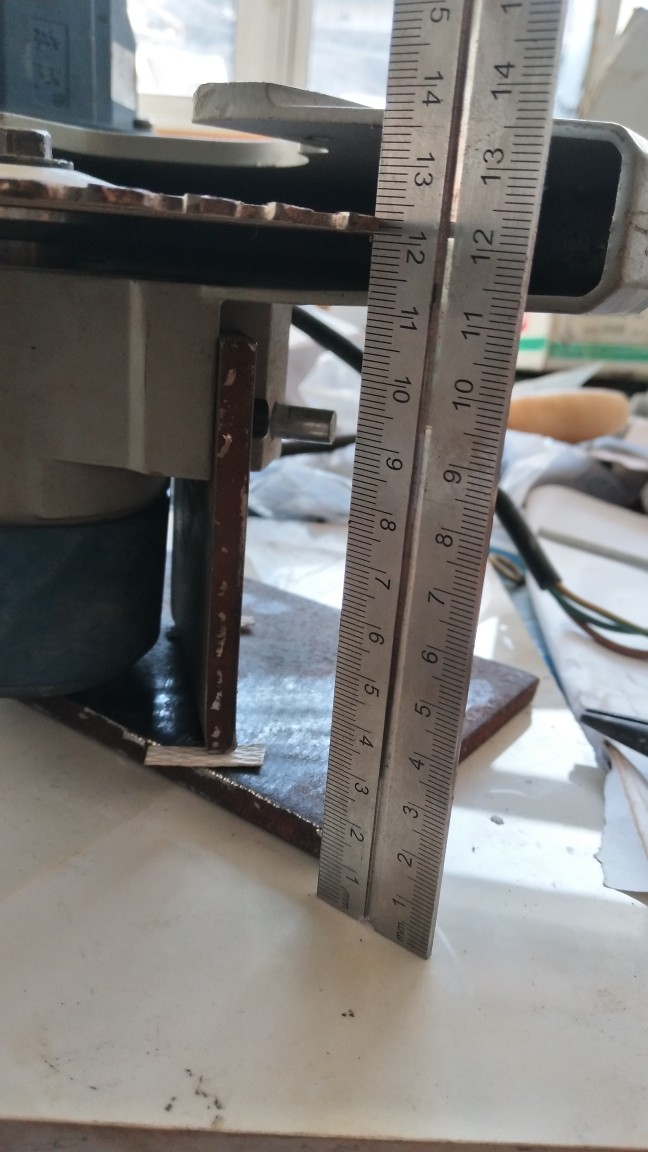

另外切了一块100毫米长80毫米宽的8毫米钢板，做锯头链接的另一个支点，用高度尺，直尺反复测量，使锯条与底座铁板，平行，，，平行，，，再平行，这是锯片垂直下料，锯口不歪，不大的关键，矫正了一个小时，锯片与底座钢板的平行度，300毫米内不超过1毫米，才满意

刘氏刀友 · 发表于 2018-11-29 19:14:24

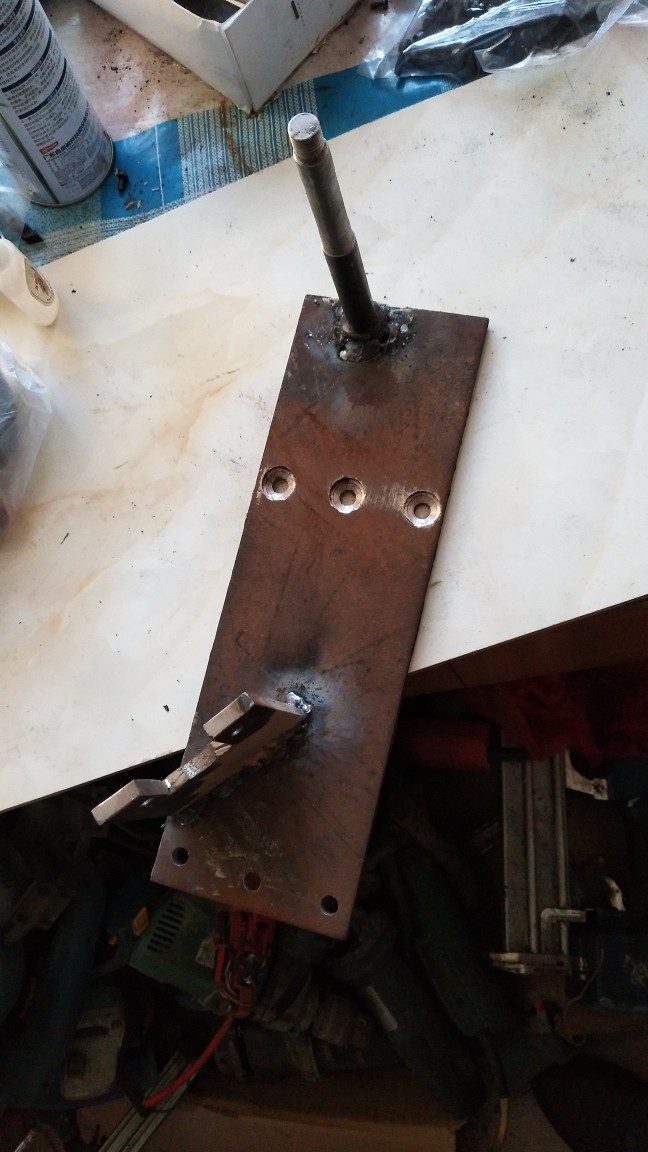

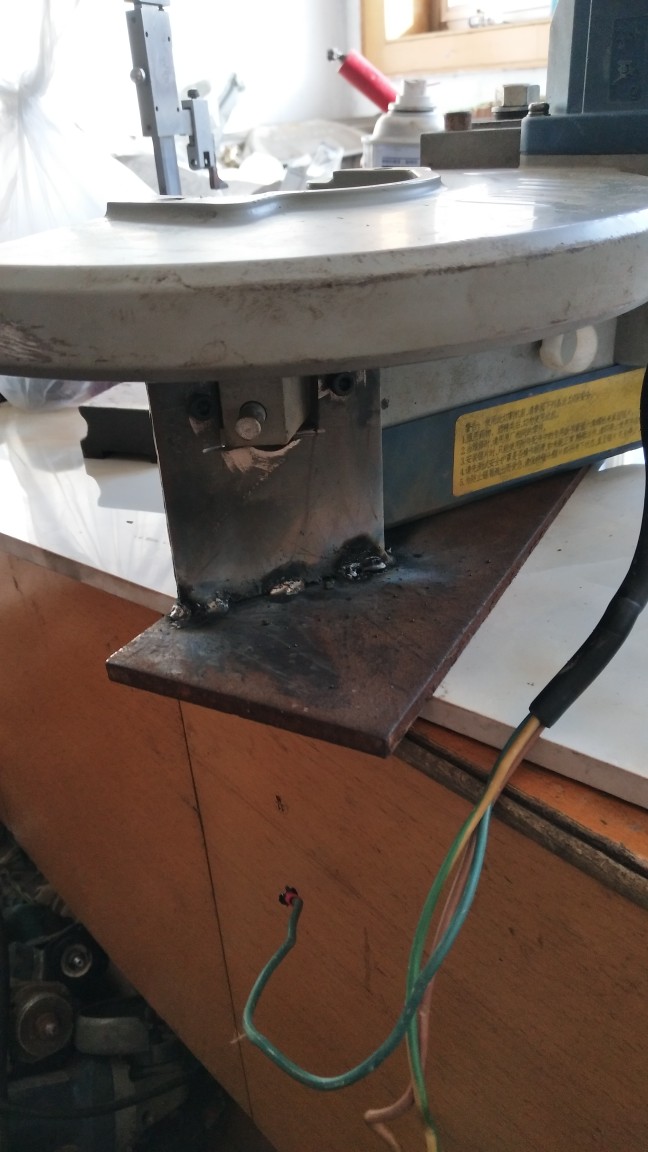

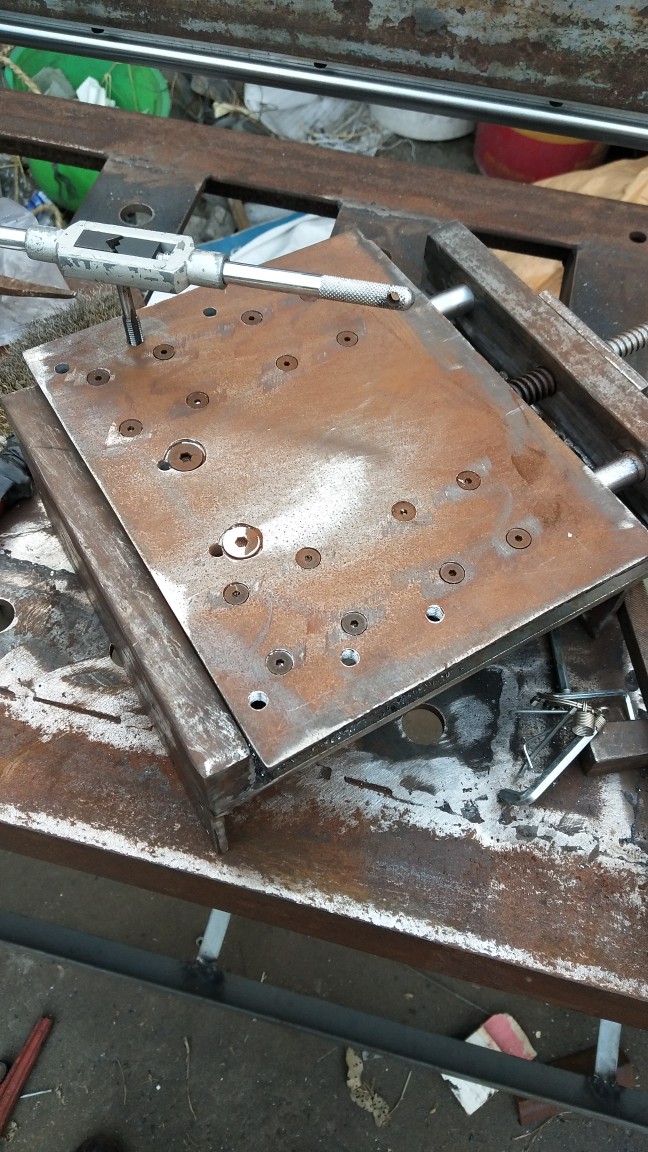

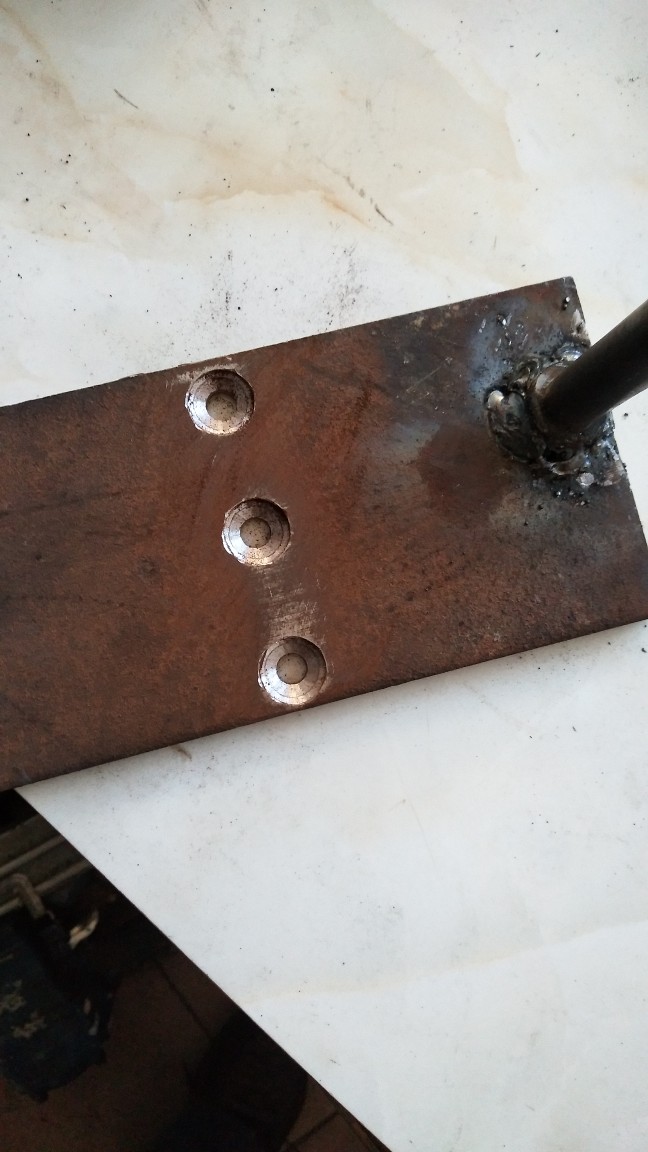

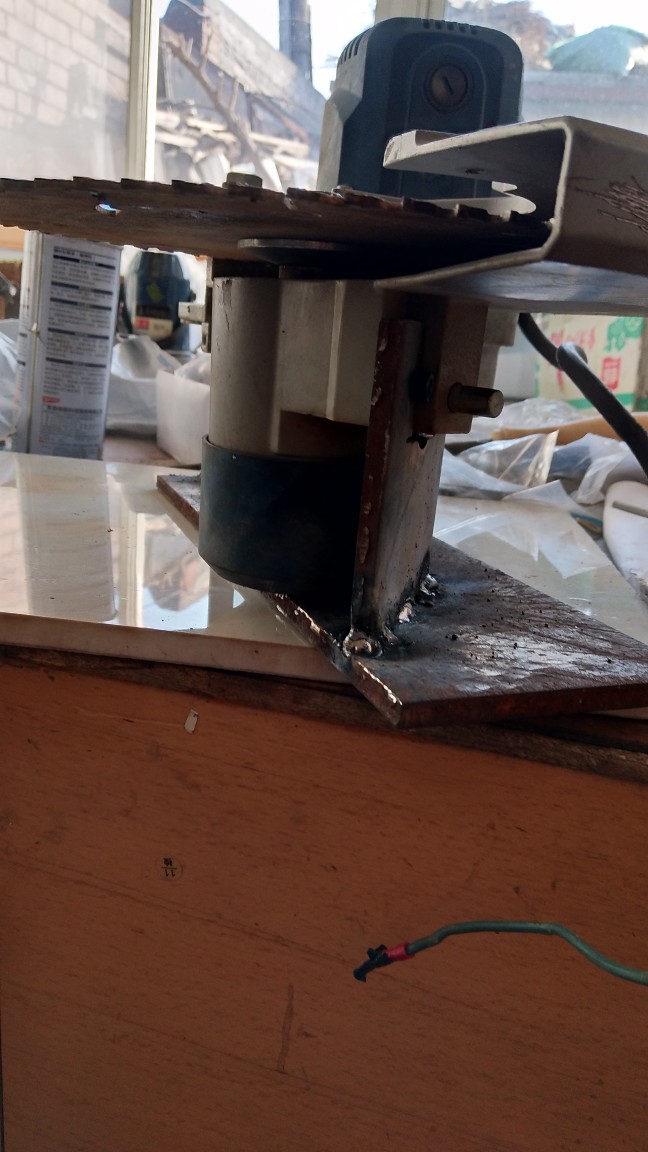

锯头底板焊好，打与小拖板的安装孔，划线，打六个6.8毫米的孔，安装底板夹在小托班上，用6.8毫米钻头定孔，小托班攻m8的丝，安装底座钢板，由原来6.8毫米的孔，扩大到8毫米，左侧三个安装孔沉孔，

刘氏刀友 · 发表于 2018-11-29 19:17:20

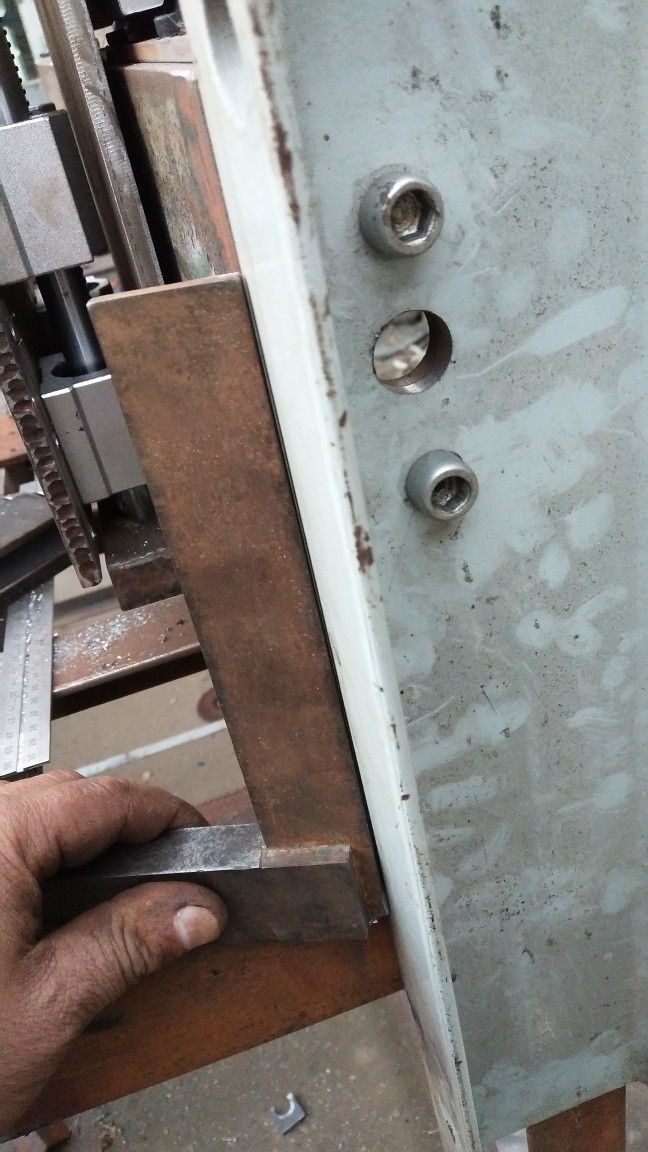

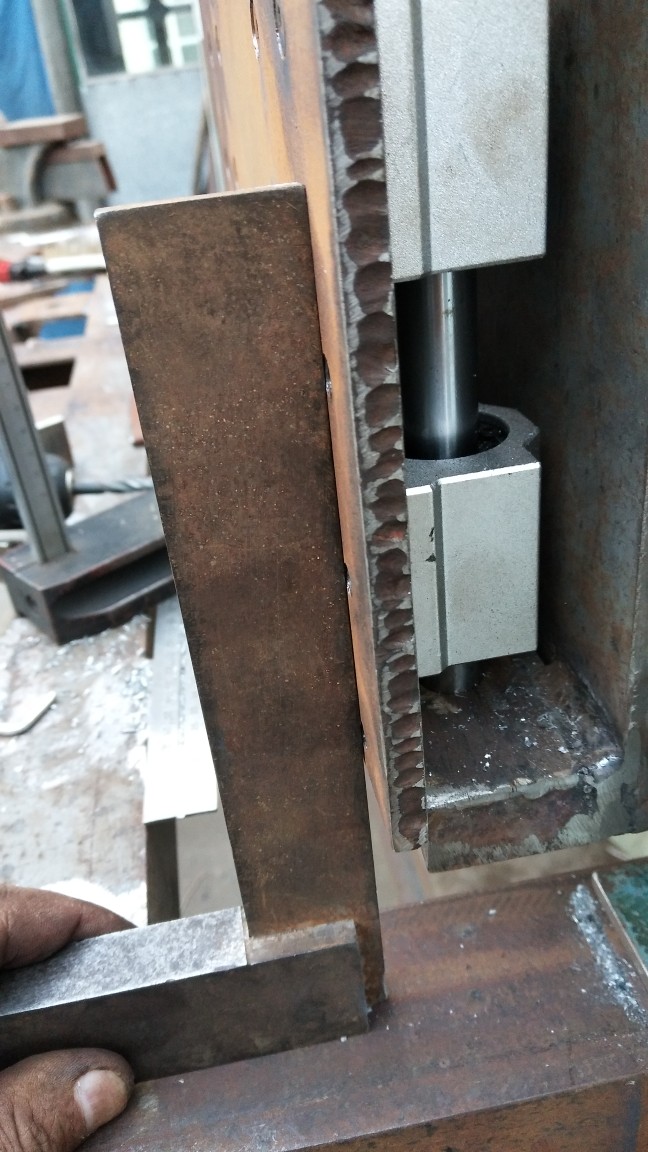

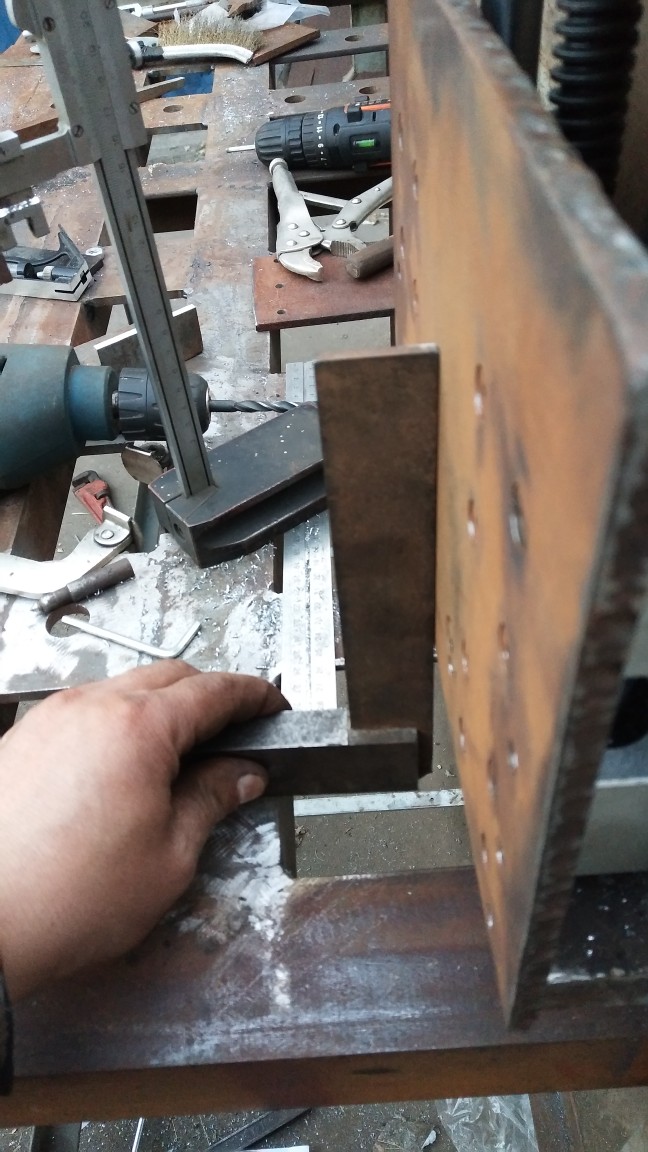

紧固SBR20滑块螺丝，矫正主梁，两边立柱，垂直度，矫正大拖板，小拖板与台面一点的垂直度

刘氏刀友 · 发表于 2018-11-29 19:22:08

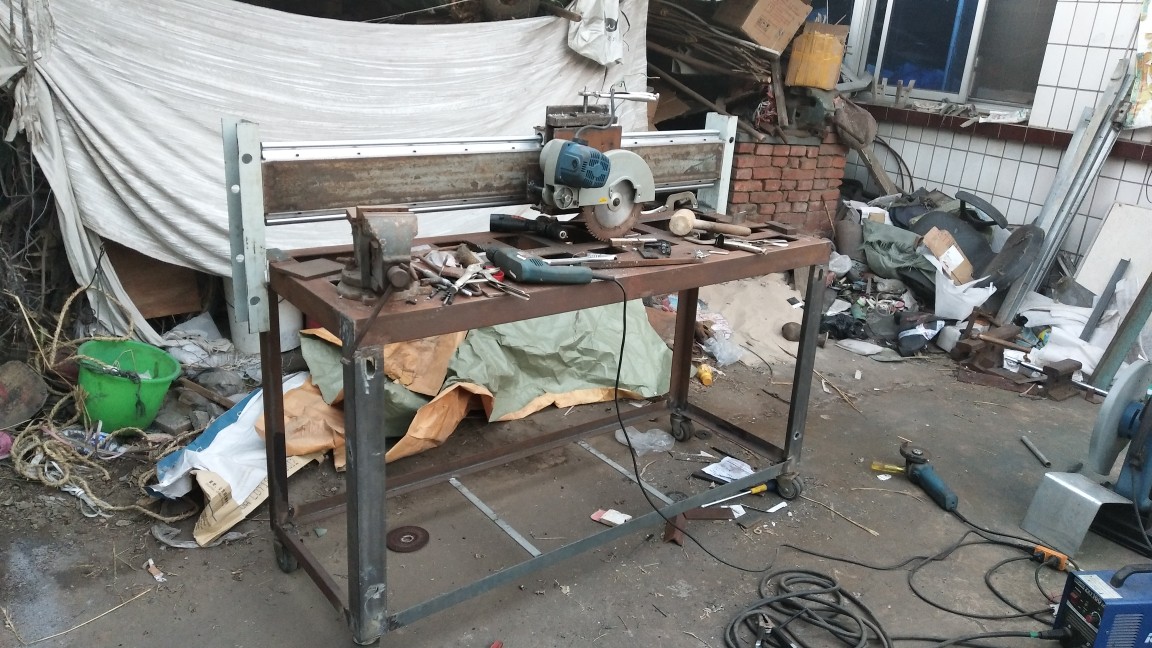

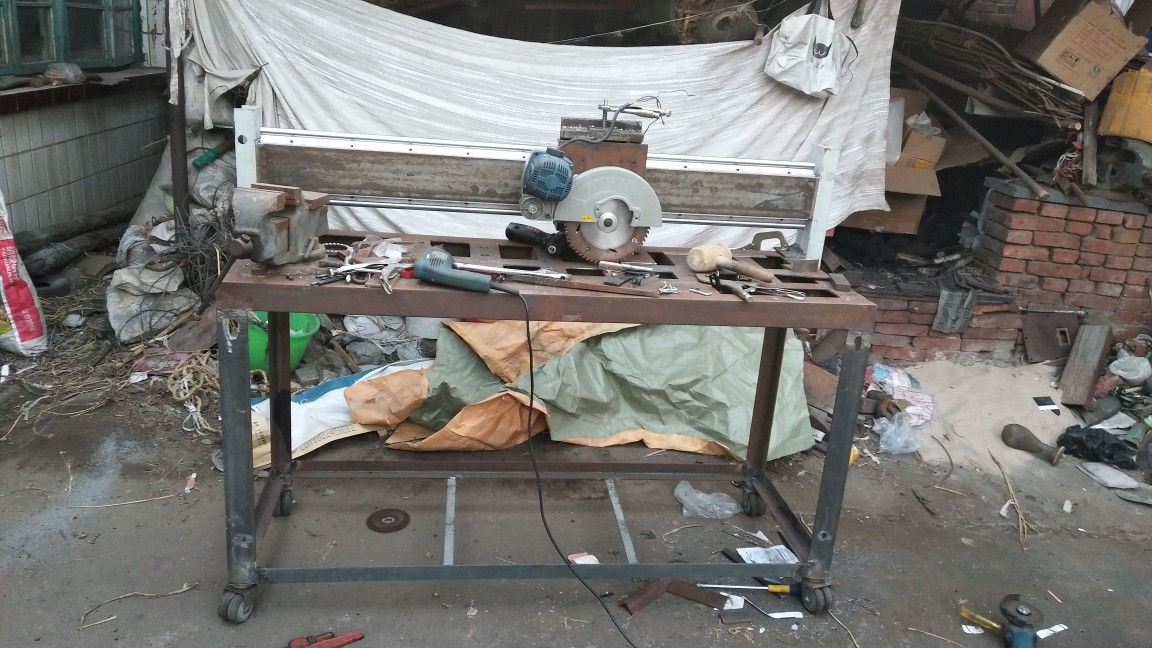

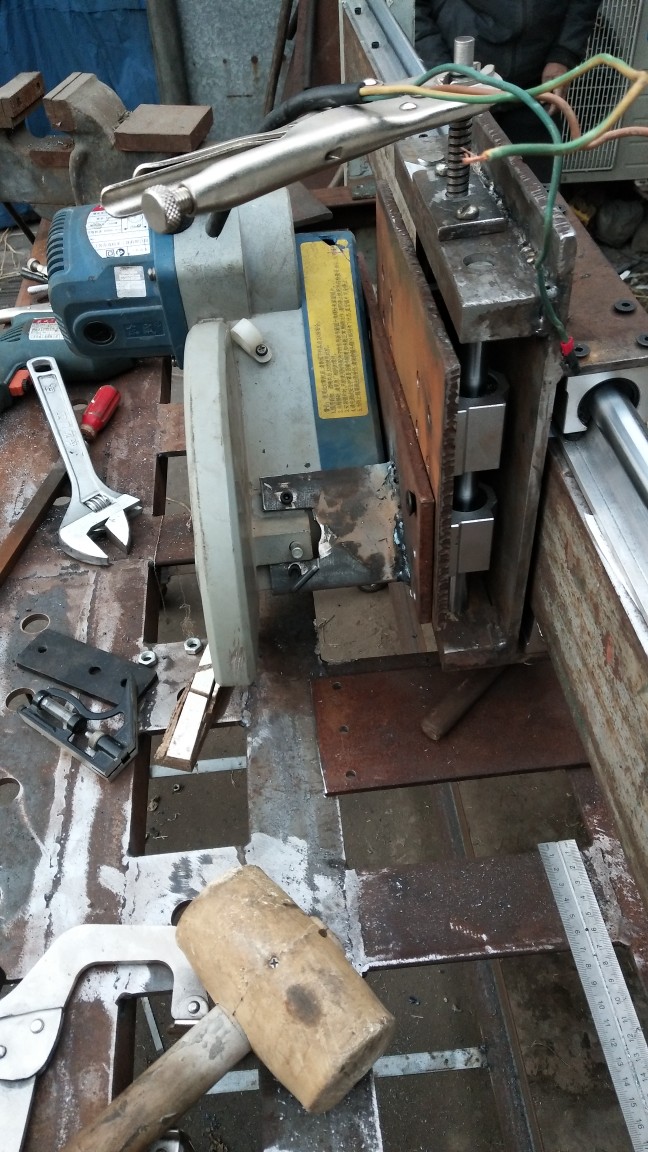

粗装锯头，有点切割锯的样子了，哈哈

haomai11 · 发表于 2018-11-29 20:58:05

真是大工程，期待早日完工

cddaba · 发表于 2018-11-29 21:49:59

终于下决心干了起来，很佩服楼主的勇气。
虽然工作量很大，一旦成功，就可以在金工、木工方面切割大展拳脚，再回头看看花的功夫那就一个字“值”。

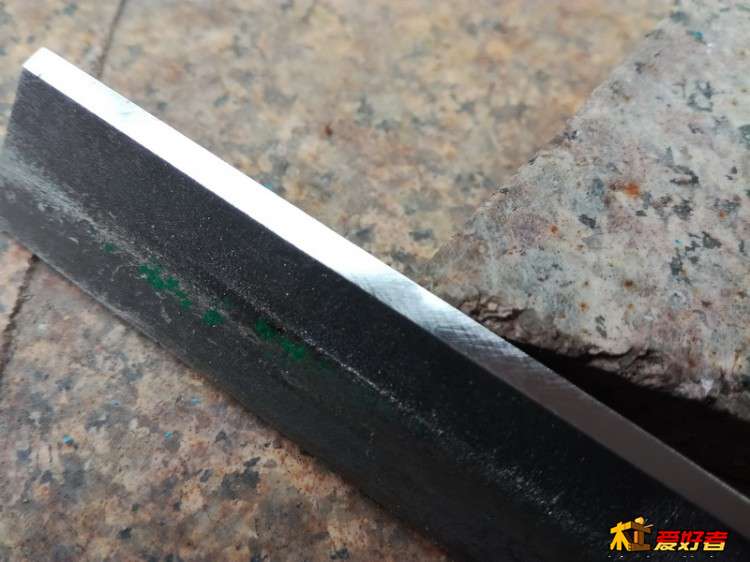

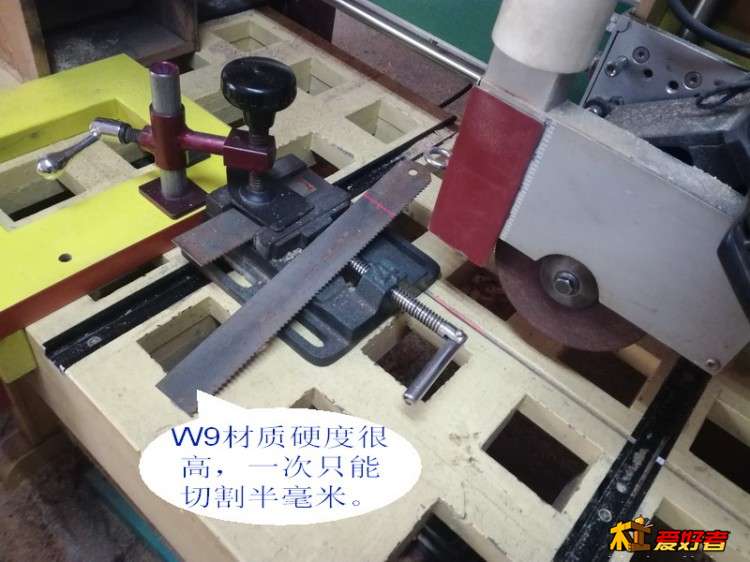

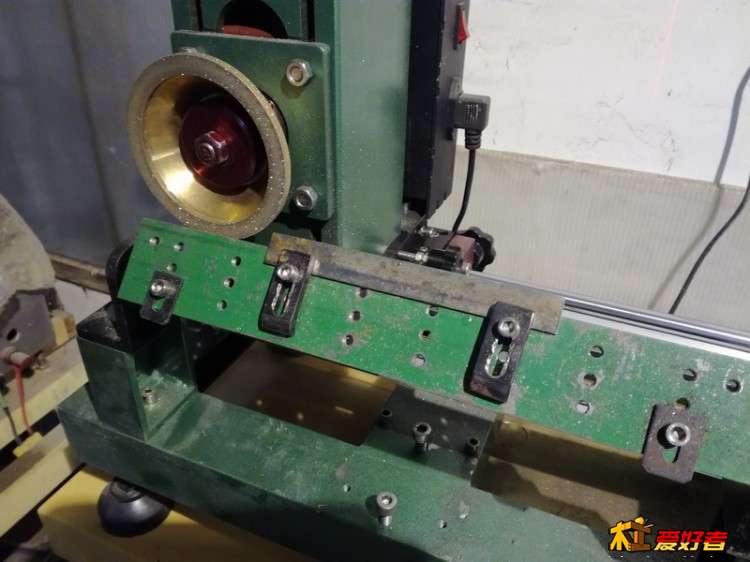

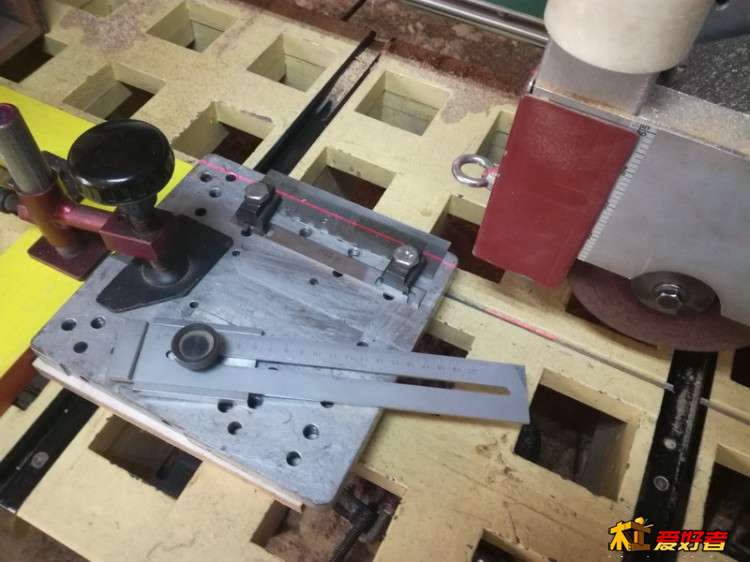

看看我切割的高硬材料。锋钢W9材质。

wuweiz · 发表于 2018-11-29 21:53:02

期待结果，始终关注
