仿制cddaba的一米五长，滑轨切割锯

刘氏刀友 · 发表于 2018-11-28 15:57:46

本帖最后由刘氏刀友于 2018-11-28 17:44 编辑

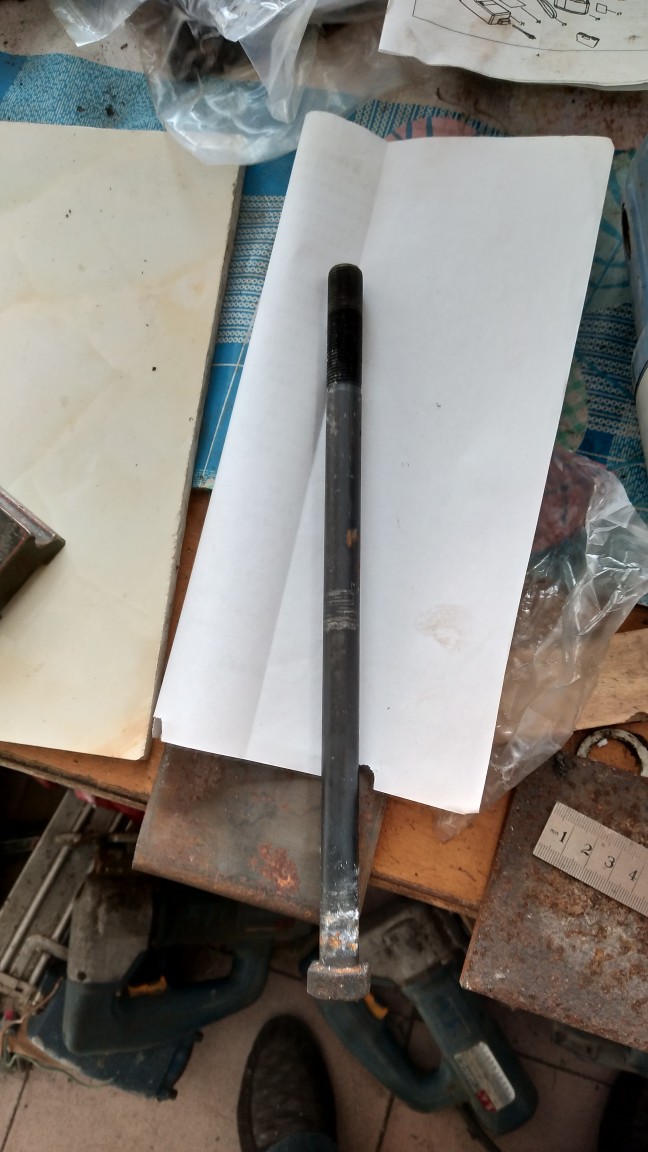

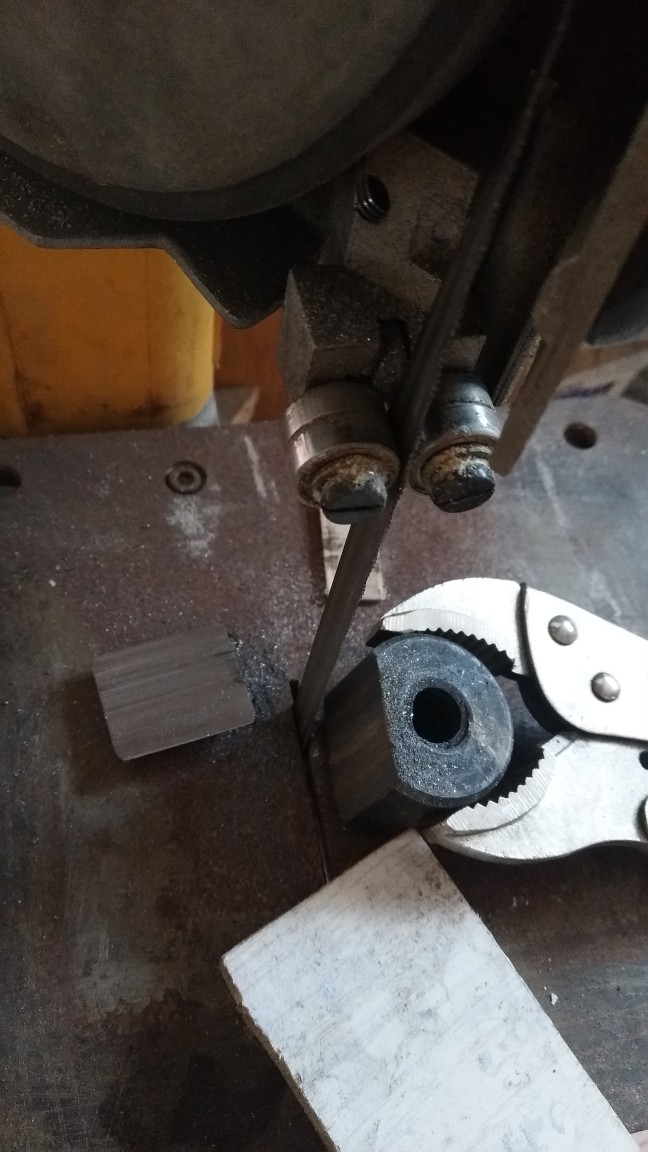

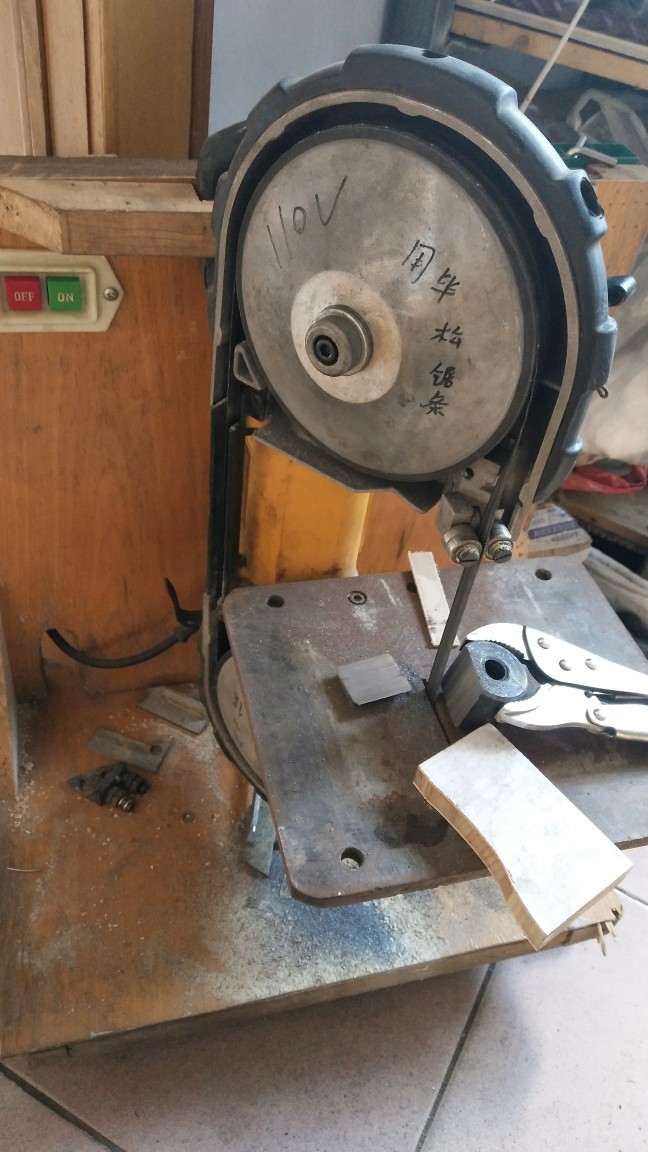

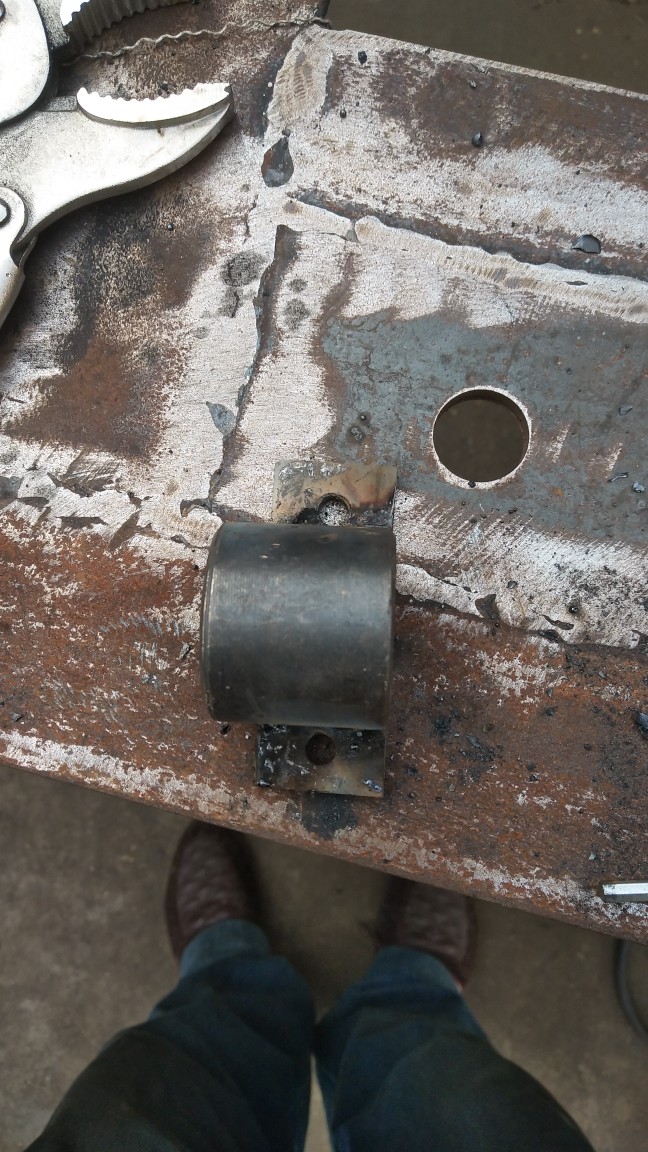

做升级丝杠的螺母，用8毫米铁板切割一块螺母安装铁板，打6.8的两个安装孔，攻m8的丝。把螺母用得伟带锯锯掉一块，把安装铁板与螺母用502精确定位

刘氏刀友 · 发表于 2018-11-28 16:00:29

本帖最后由刘氏刀友于 2018-11-28 17:43 编辑

备用

刘氏刀友 · 发表于 2018-11-28 16:01:37

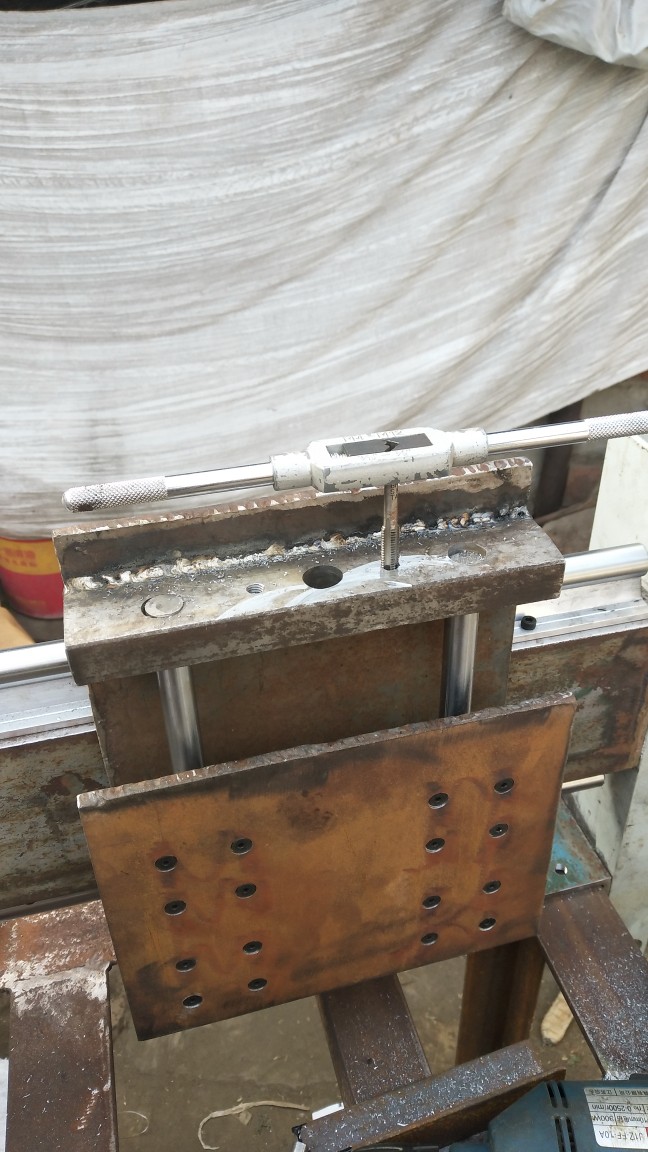

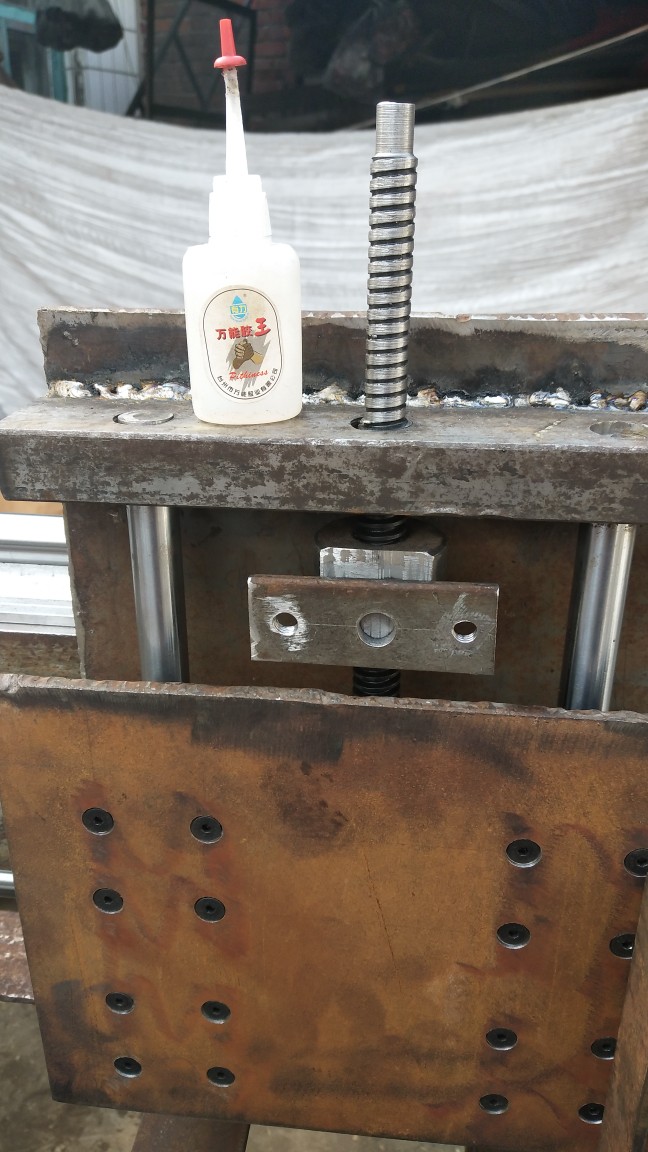

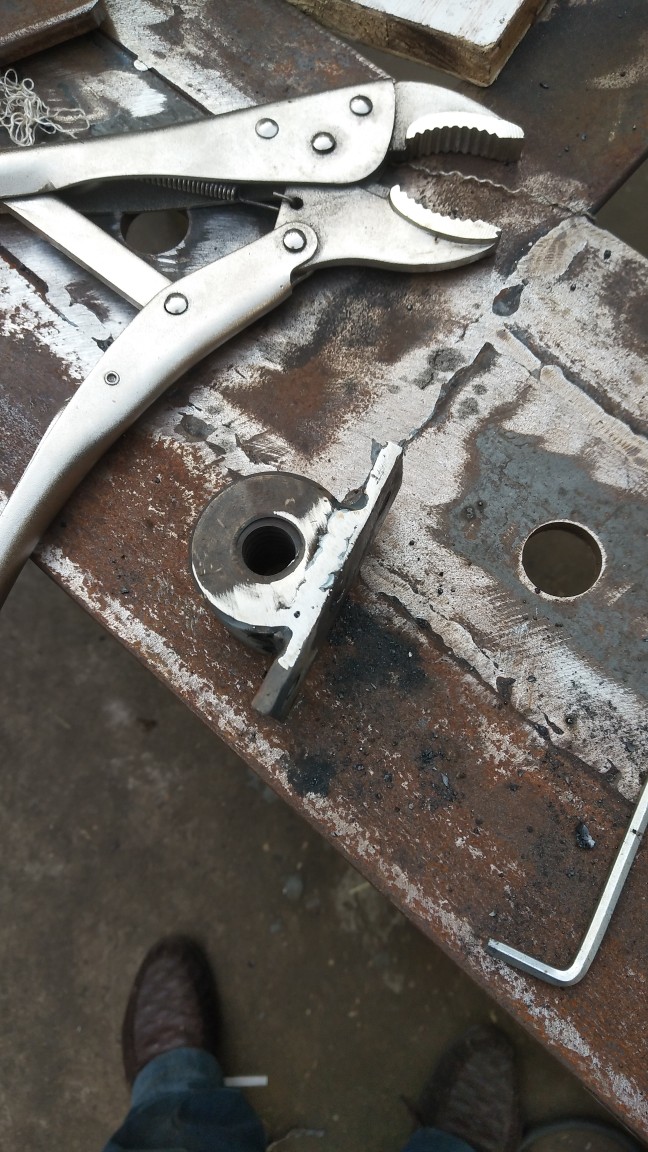

502精确定位，焊接

刘氏刀友 · 发表于 2018-11-28 16:08:40

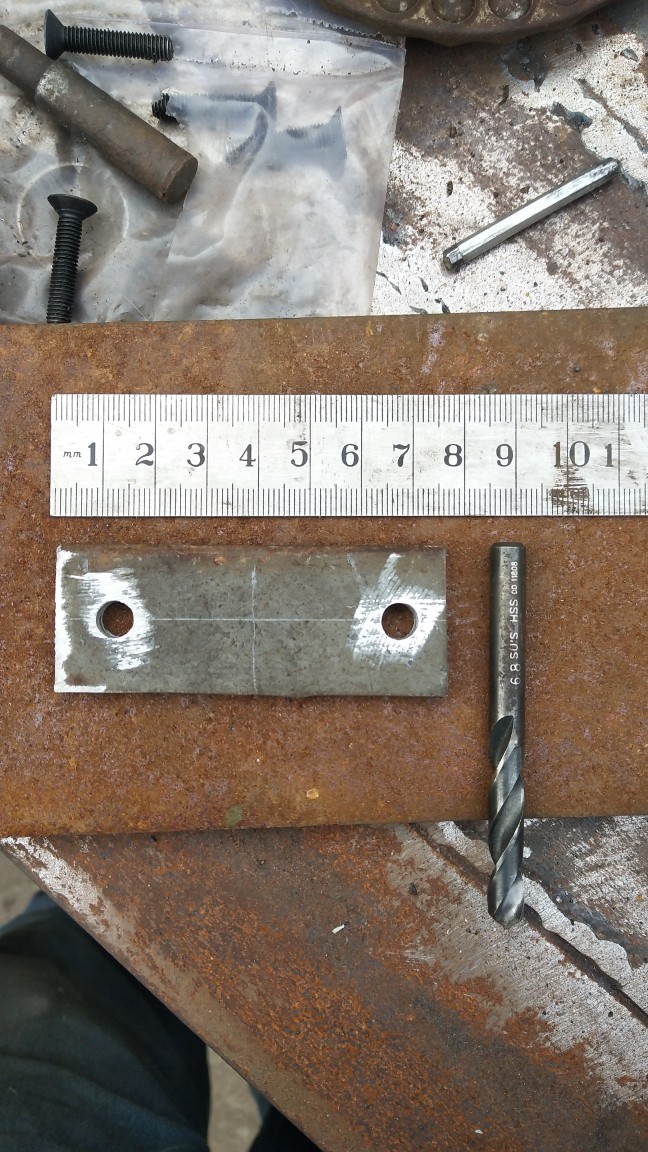

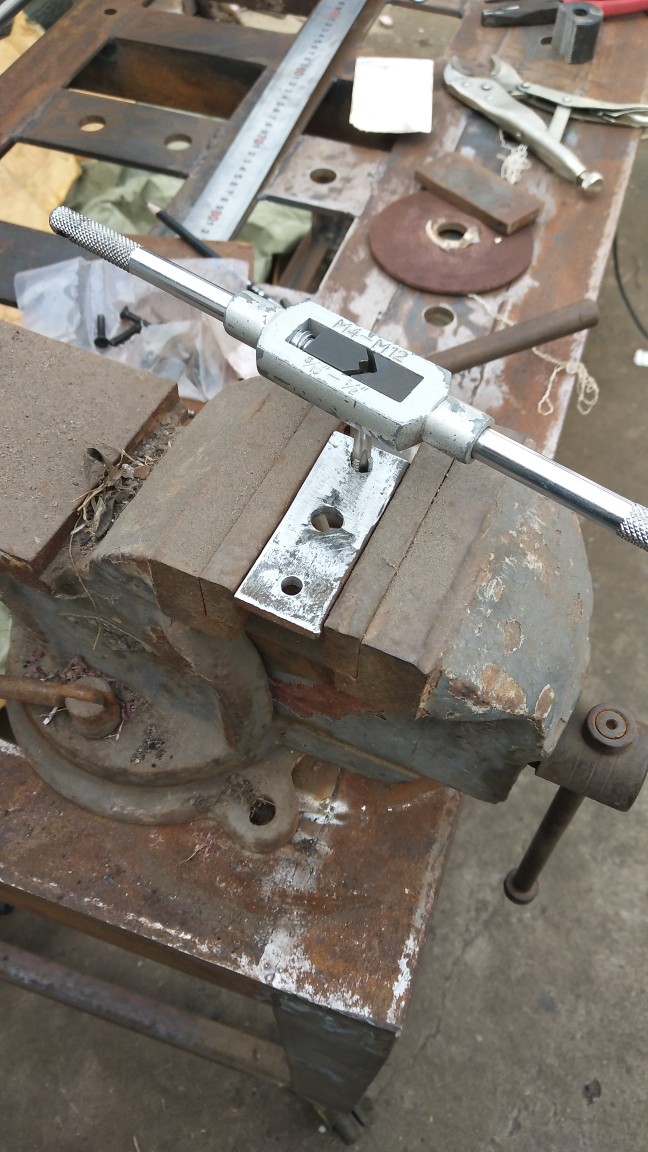

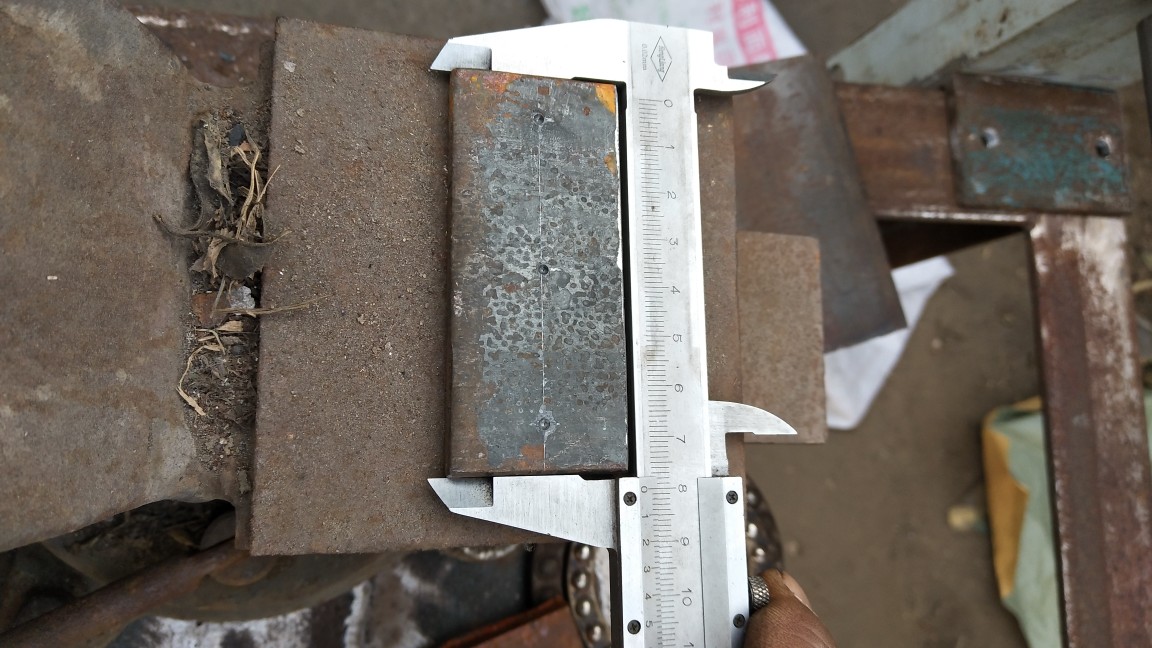

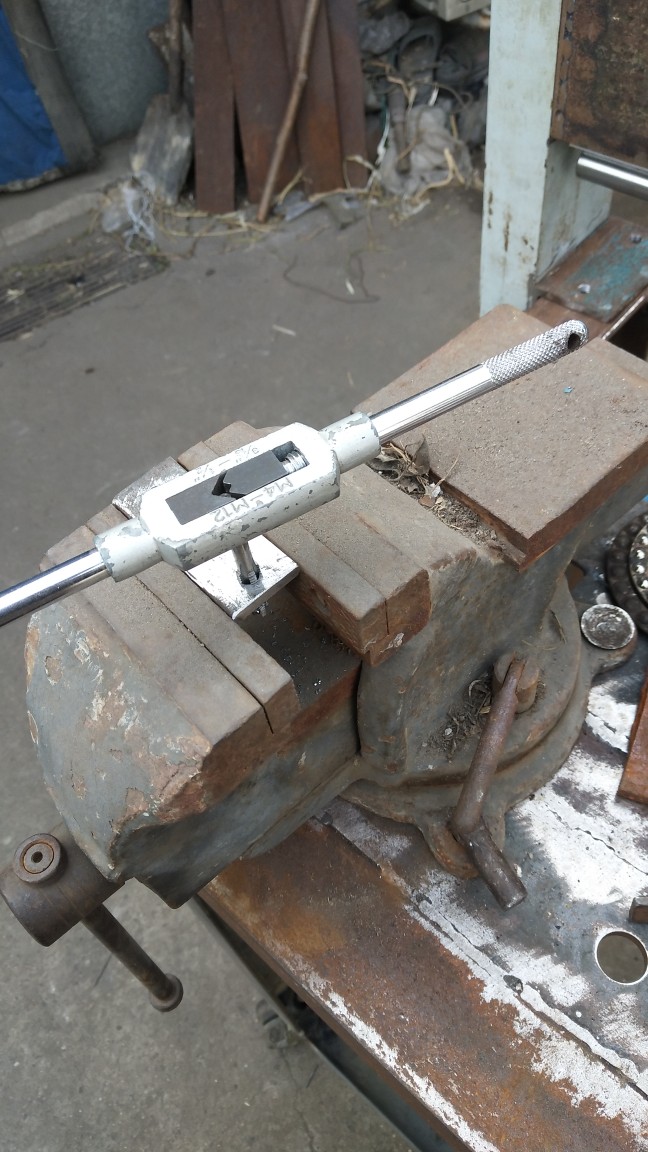

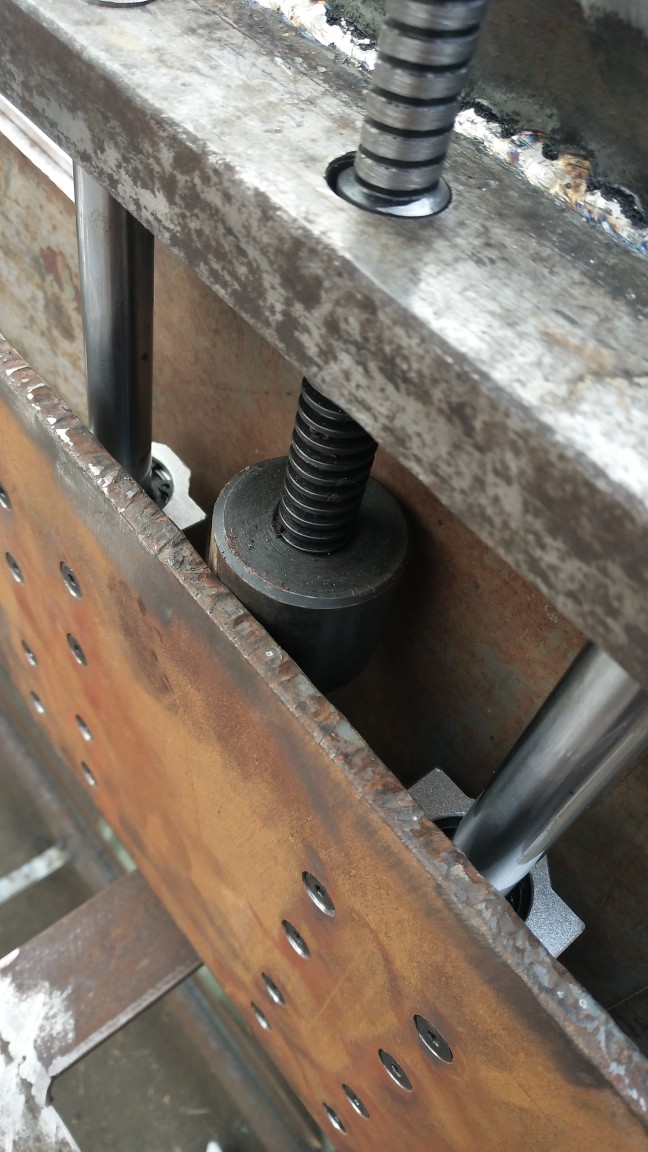

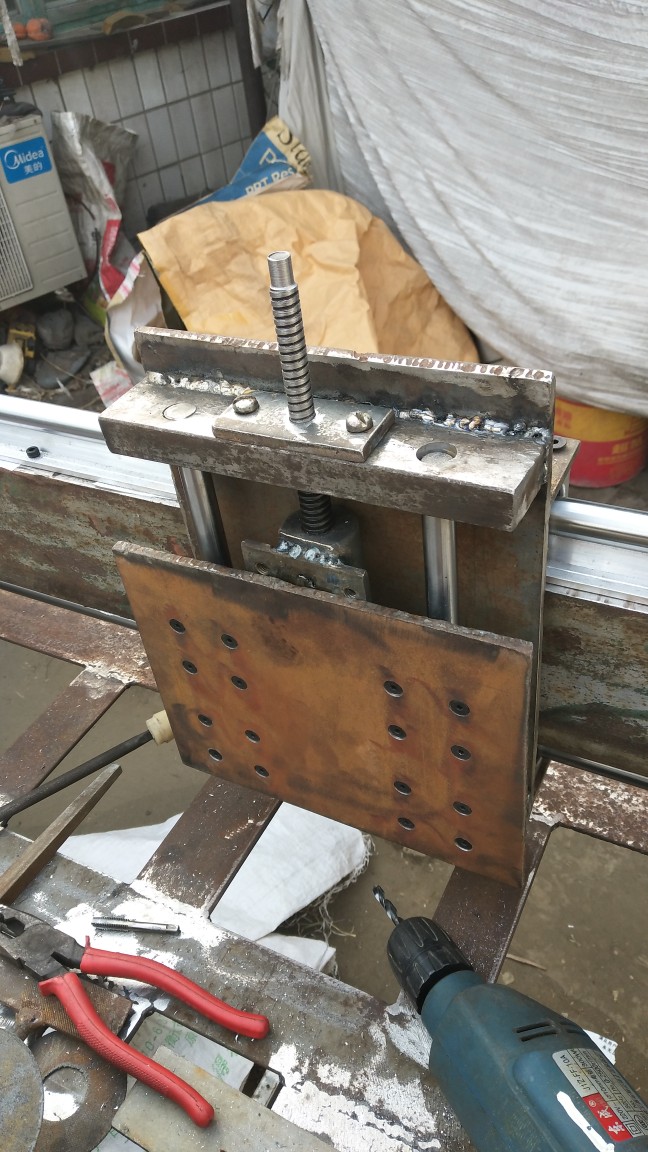

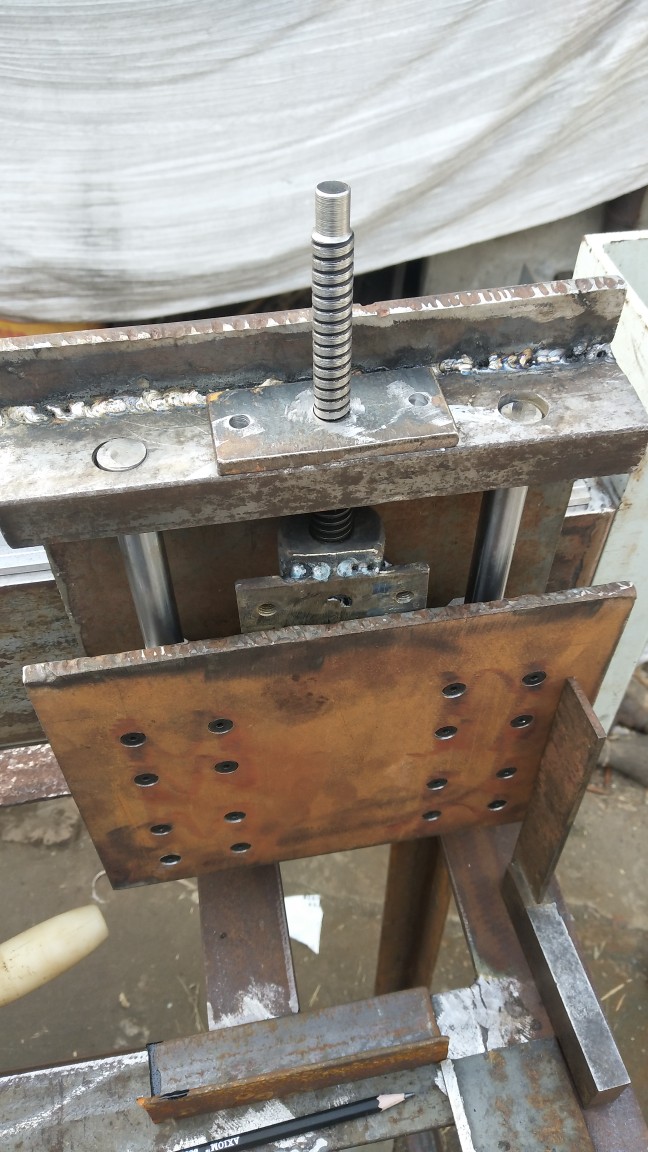

割一块铁板，做丝杠压板。打两个6.8的安装孔中间钻12.5的丝杠孔，把压板用大力钳夹住，手钻钻6.8的眼，攻m8的丝，压板由原来的6.8扩到8毫米，丝杠压板用螺丝拧紧

刘氏刀友 · 发表于 2018-11-28 16:11:17

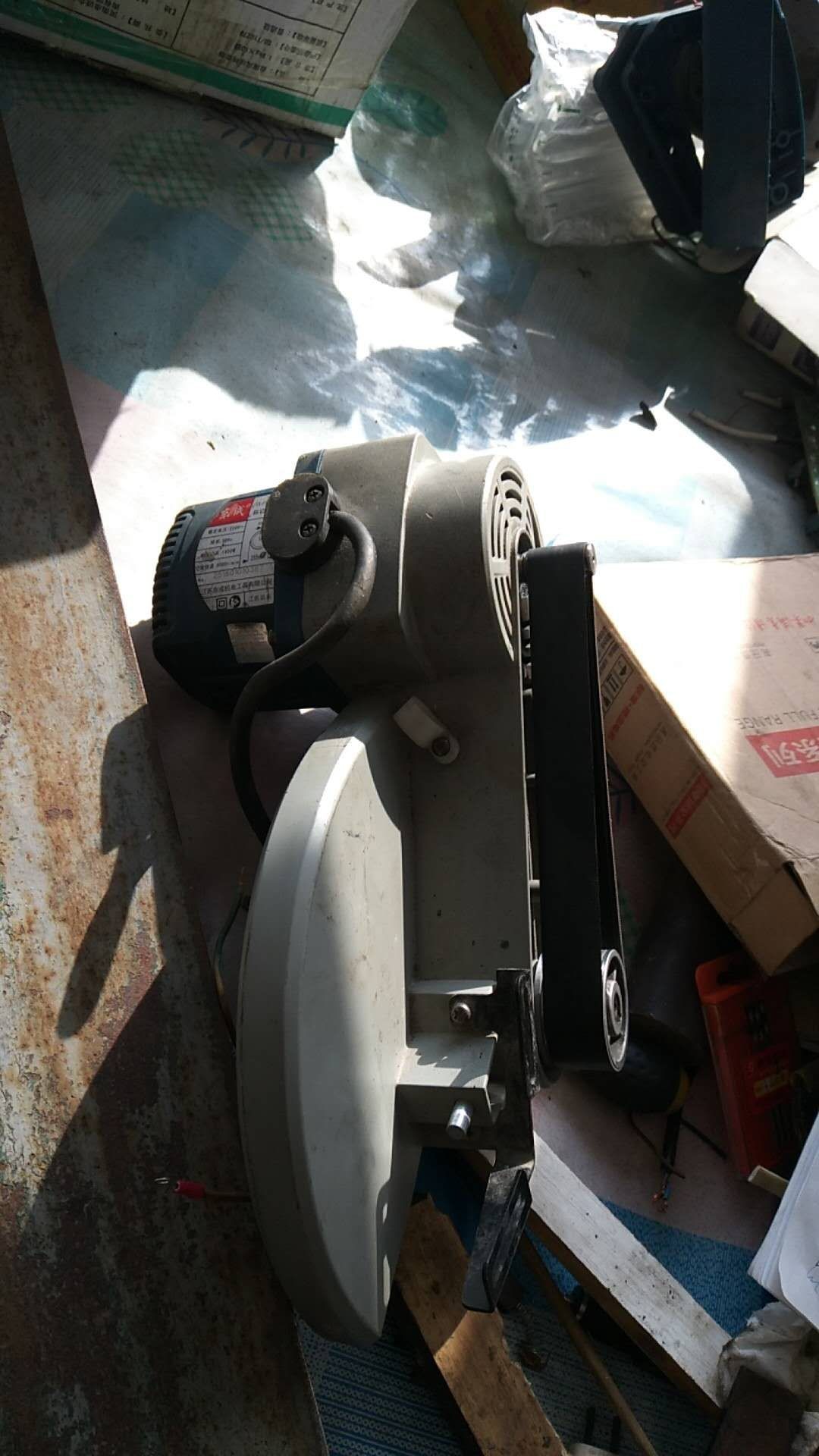

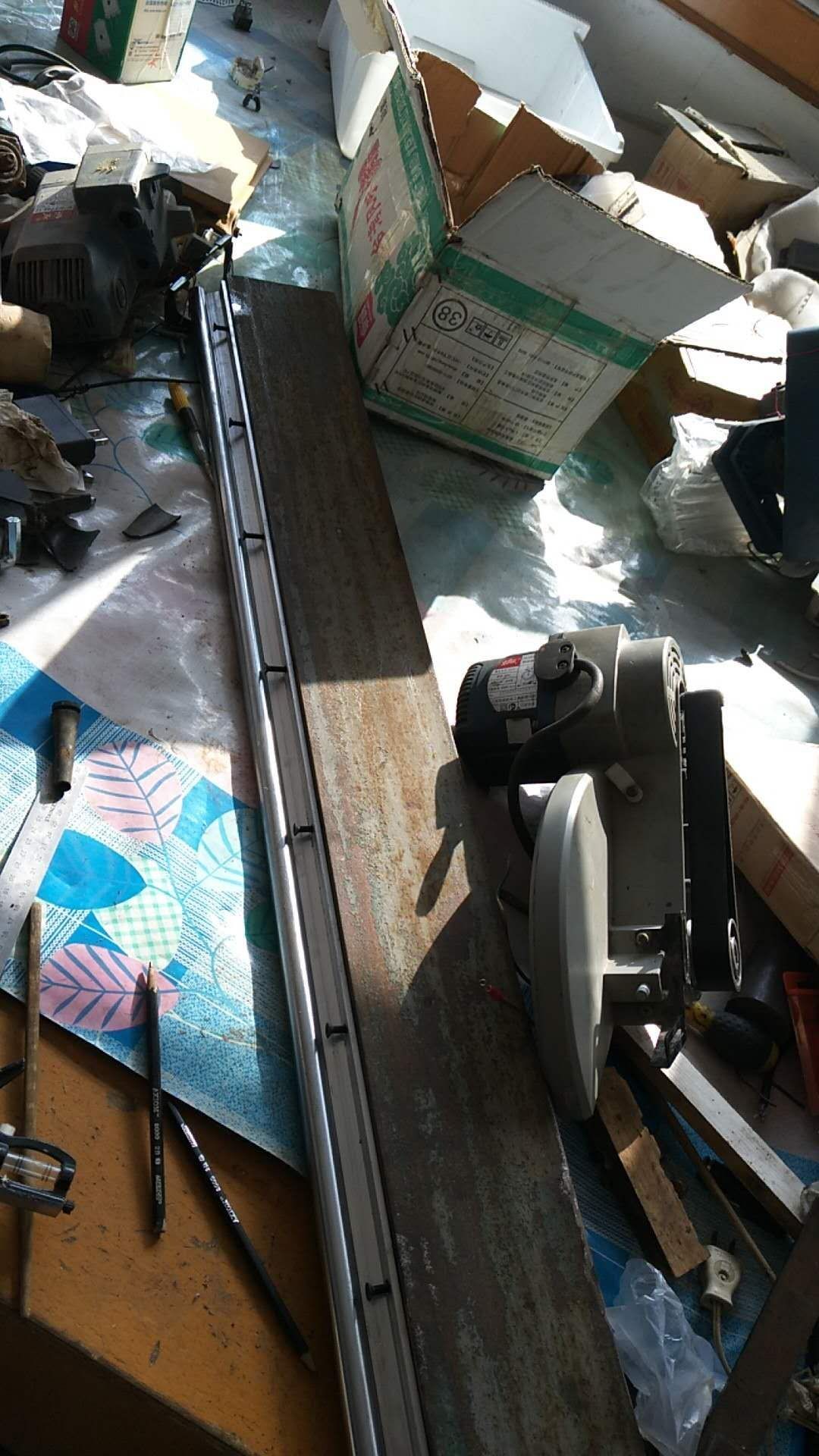

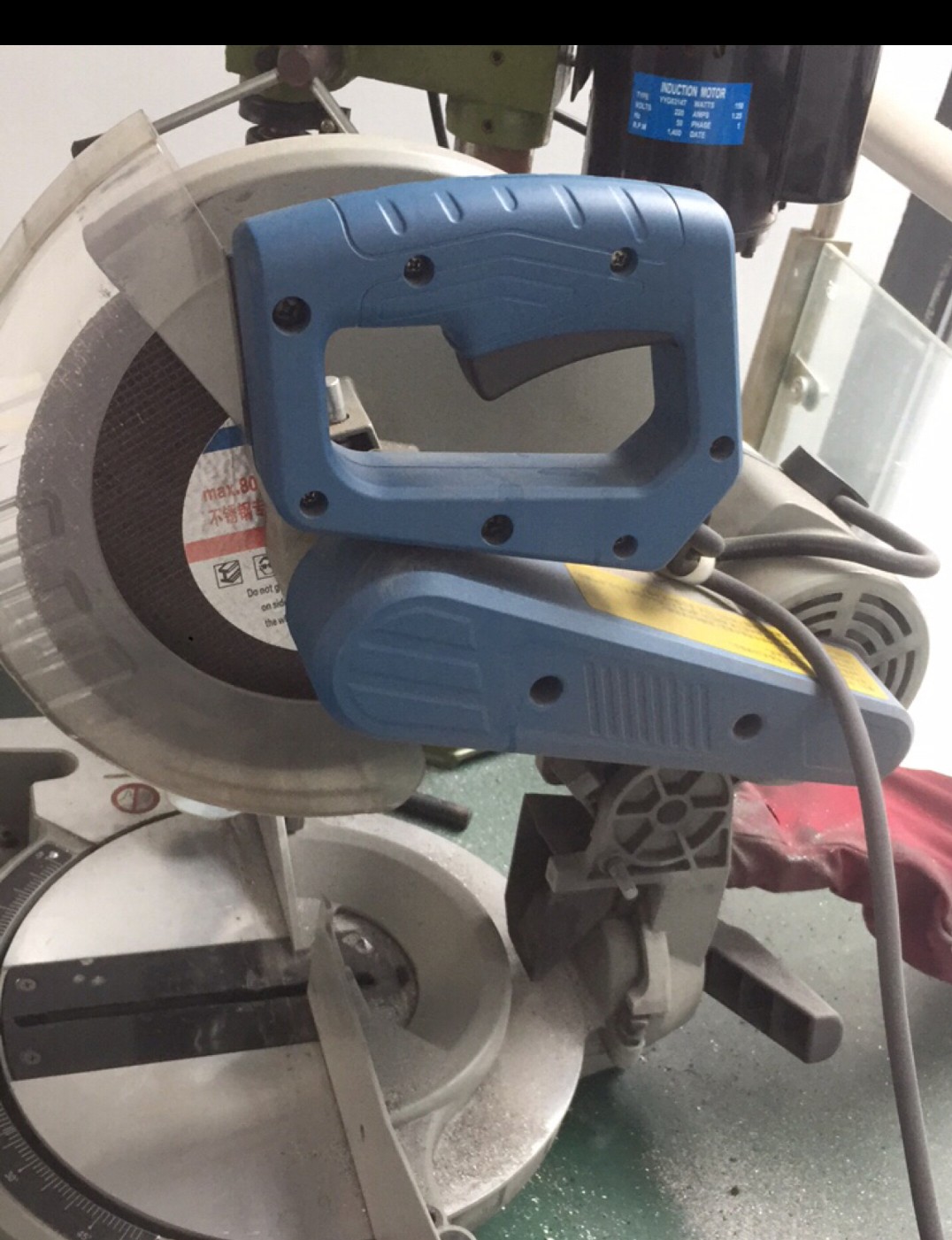

东成斜切割机机头，想法固定到钢板上，得费一番心思

刘氏刀友 · 发表于 2018-11-28 16:21:59

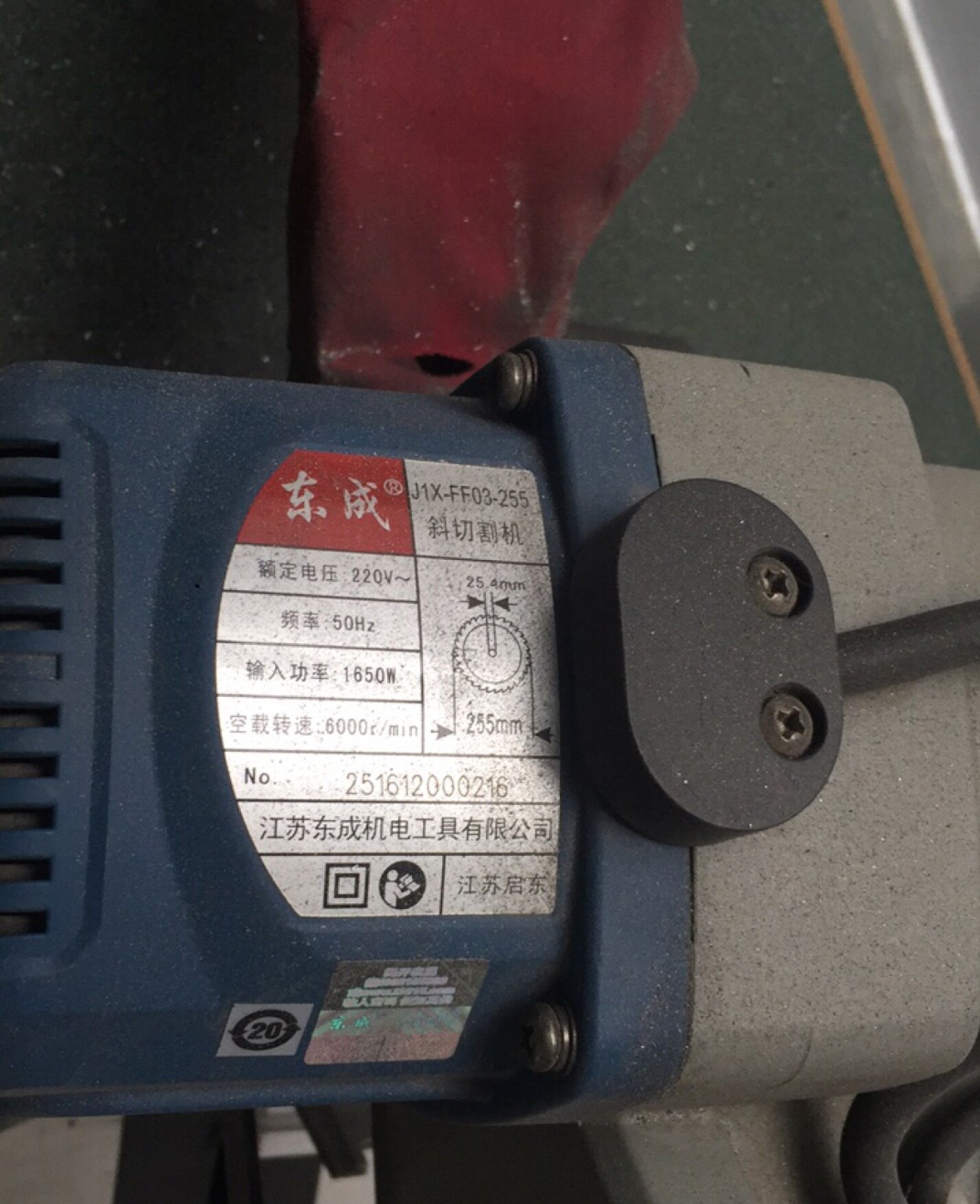

淘到东成斜切割锯的机头1650瓦，和宝哥的功率差不多，链接部分摔断了，80元到了我手里，

我初学木工 · 发表于 2018-11-28 16:39:55

不明觉厉，做的很好，我放弃了，自己这辈子没希望了

刘氏刀友 · 发表于 2018-11-28 16:58:30

我初学木工发表于 2018-11-28 16:394 r, q* o2 G! D: c" w5 U
不明觉厉，做的很好，我放弃了，自己这辈子没希望了

木工桌过两天安装桌钳，手轮没到

芒果叶 · 发表于 2018-11-28 17:22:30

我初学木工发表于 2018-11-28 16:39
# Z5 d W5 X0 Y4 g% B( m不明觉厉，做的很好，我放弃了，自己这辈子没希望了

希望还是有的，主要是有没有这个需求

马在原 · 发表于 2018-11-28 18:28:43

膜拜，羡慕，我的楷模，我连角钢都焊不好

多学点 · 发表于 2018-11-28 20:18:13

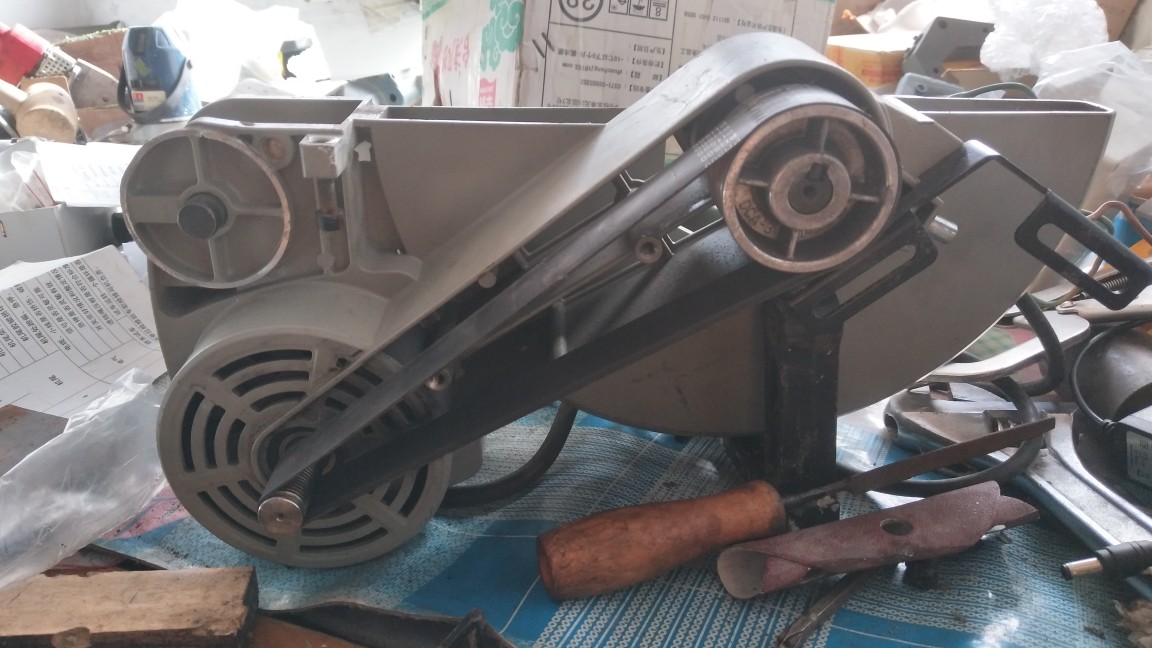

这也太厉害了！强大的思维。聪明的头脑，坚强的意志。我服气，大赞。建议楼主：使用独立锯轴皮带传动。

GG787 · 发表于 2018-11-28 20:22:24

这手艺，这工具

gzwuke · 发表于 2018-11-28 20:53:00

牛人，服气

zxj12345678ok · 发表于 2018-11-29 08:02:14

楼主辛苦，太详细了

爱咋咋 · 发表于 2018-11-29 08:16:26

太牛了佩服佩服
