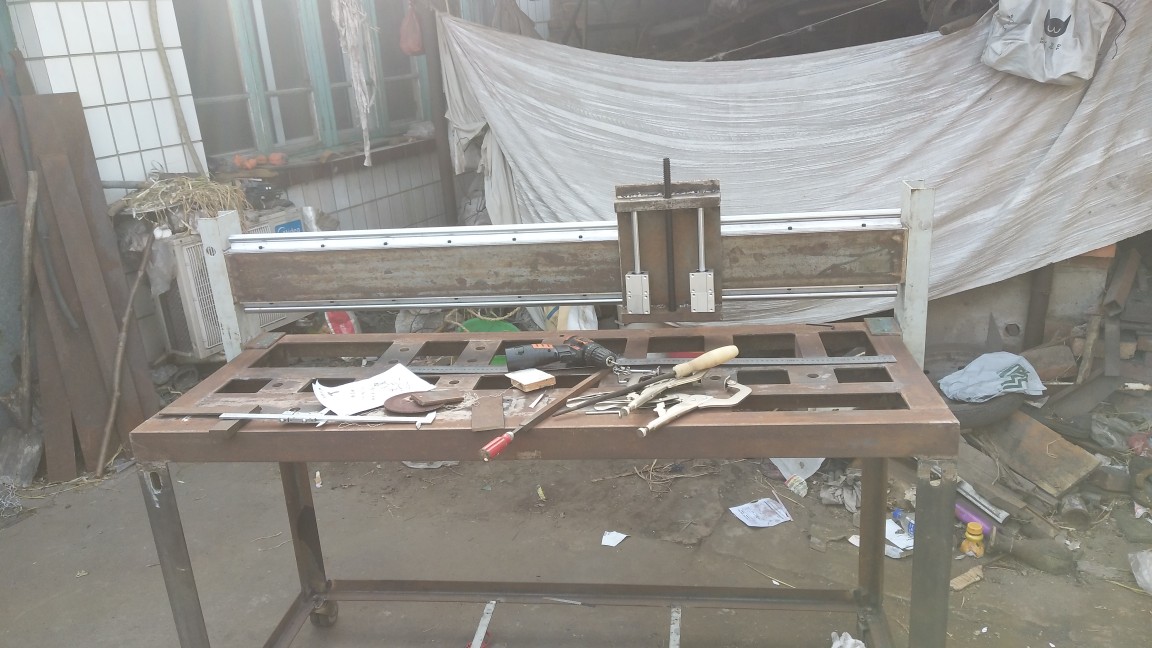

仿制cddaba的一米五长，滑轨切割锯

刘氏刀友 · 发表于 2018-11-27 22:36:35

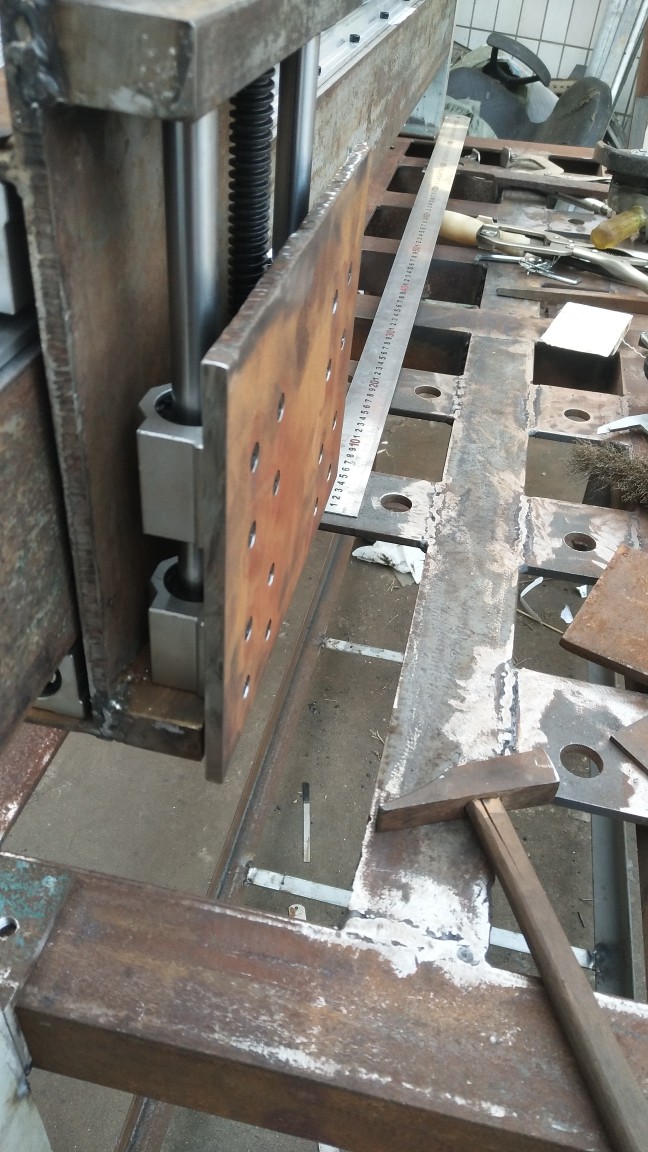

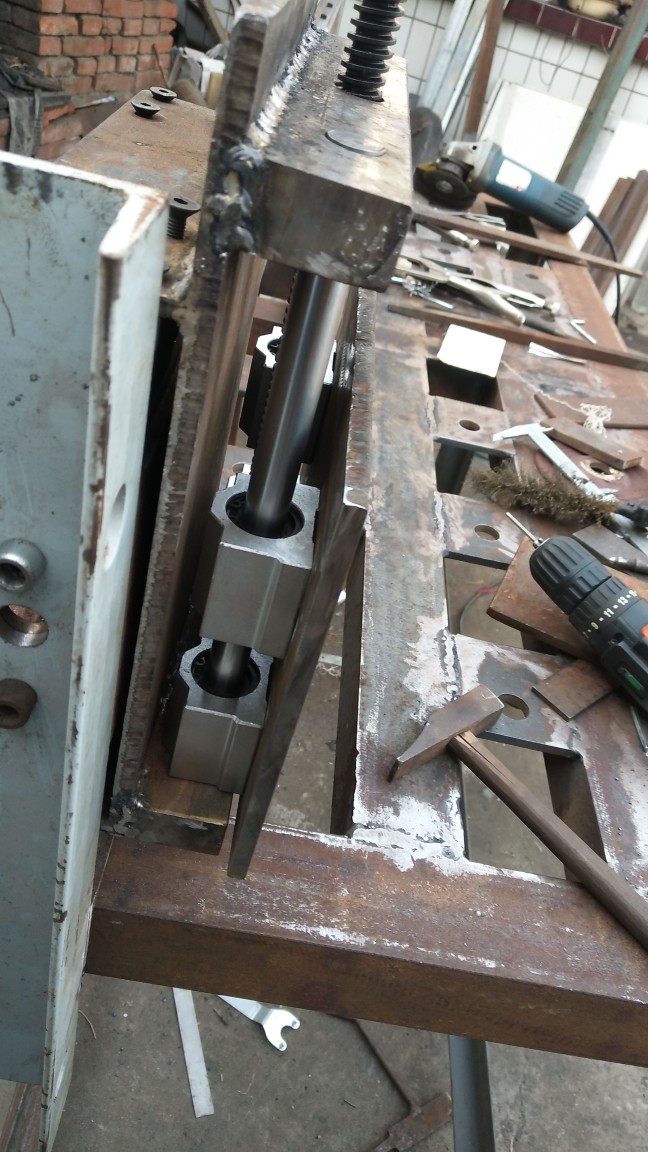

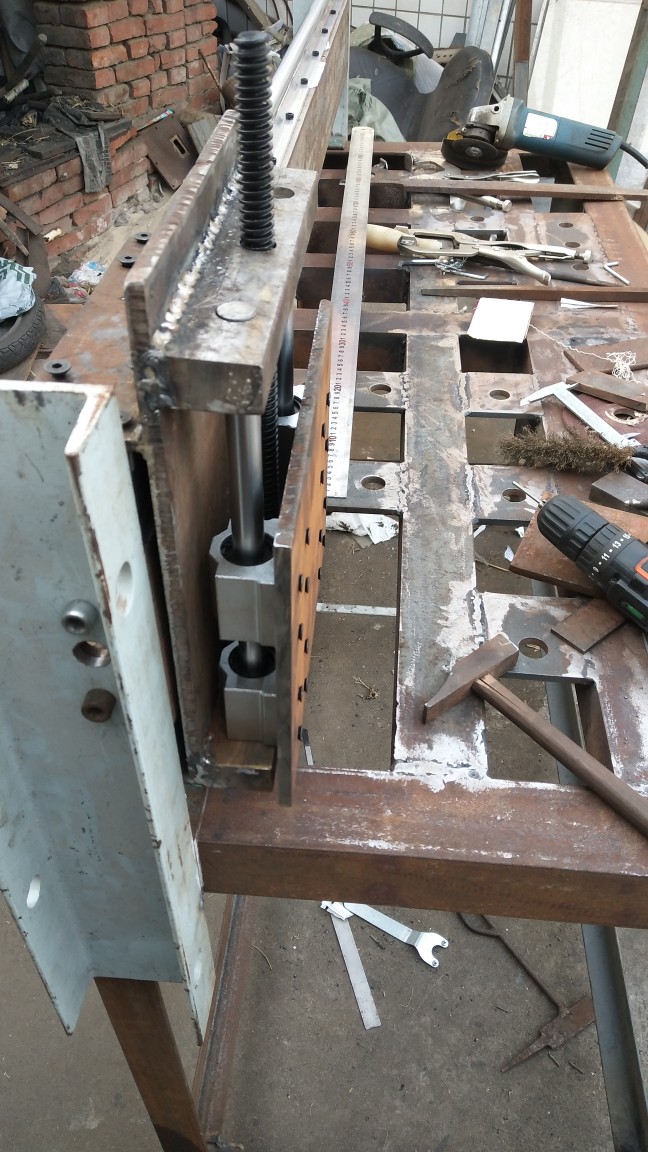

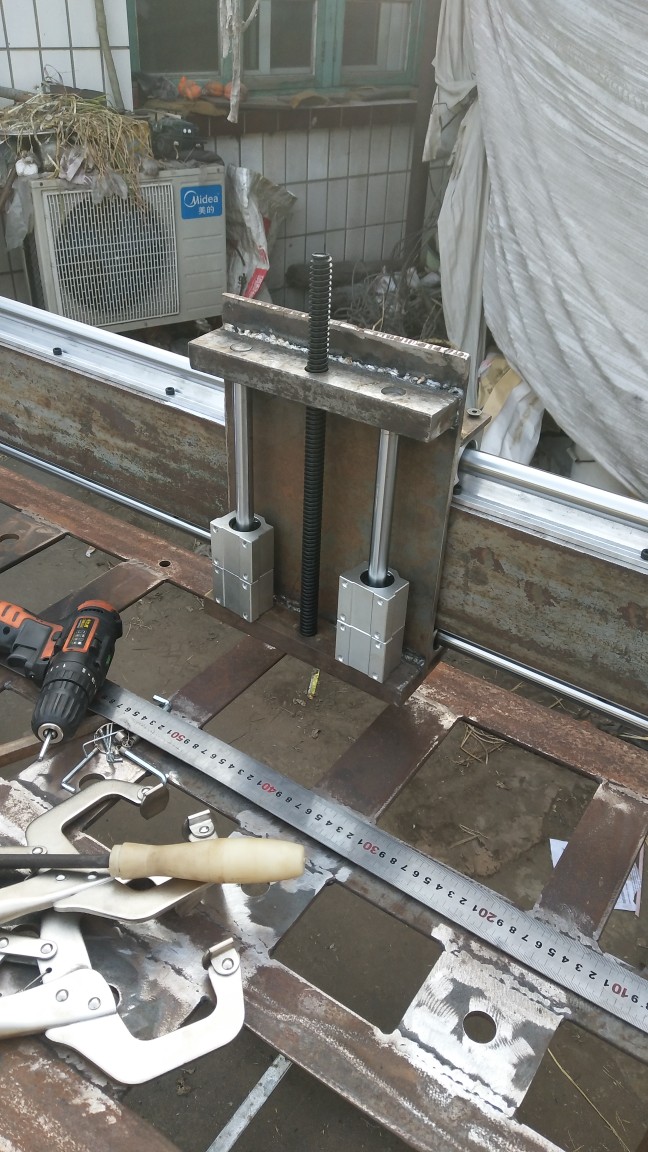

安装大拖把，和小托班SUU16滑块

刘氏刀友 · 发表于 2018-11-27 22:38:10

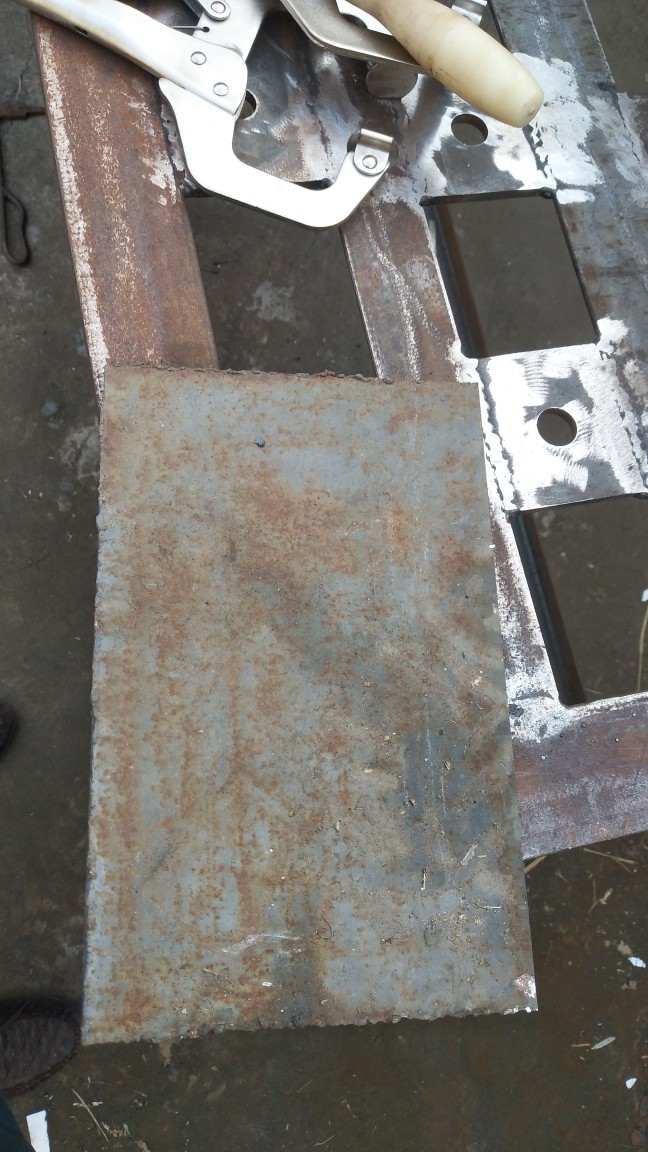

切一块8毫米厚，240毫米宽，160毫米高的钢板，做小拖把

刘氏刀友 · 发表于 2018-11-27 22:41:32

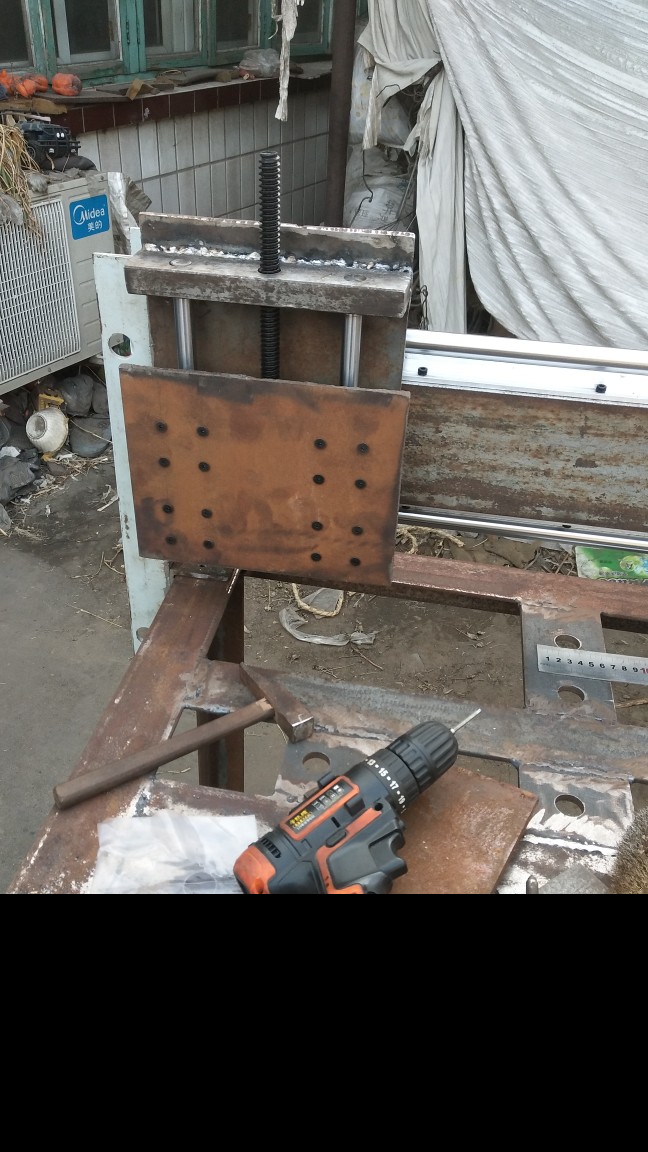

安装图纸，钻SUU16滑块安装孔，5毫米的孔，用6毫米钻头钻孔，11毫米钻头钻沉头，

刘氏刀友 · 发表于 2018-11-27 22:48:24

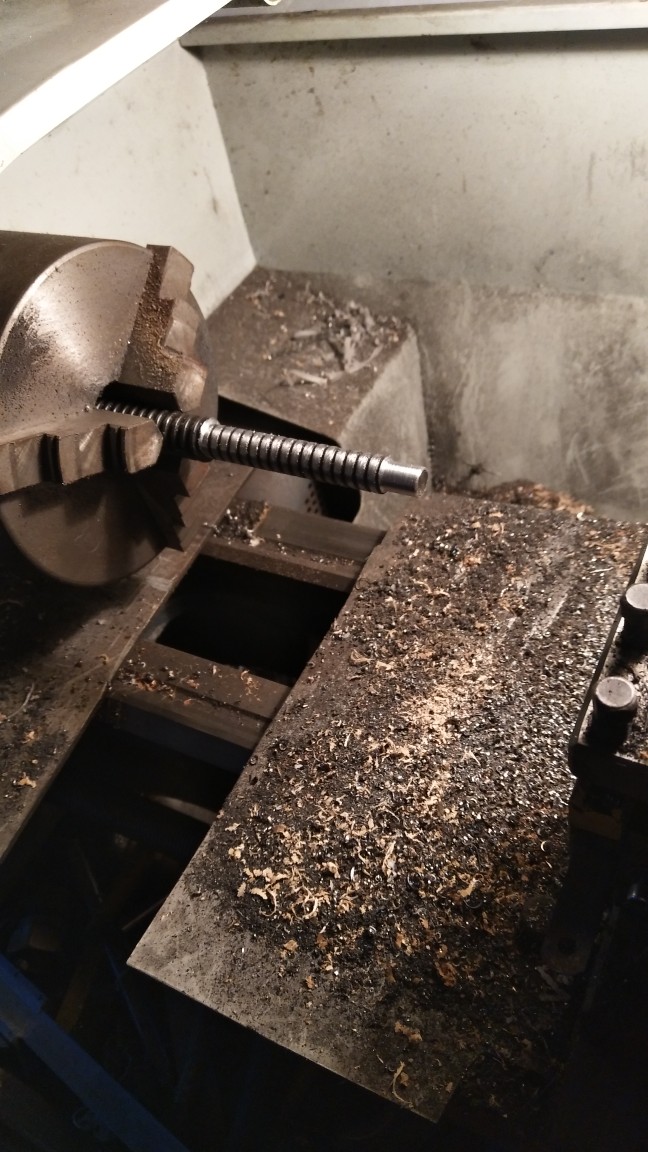

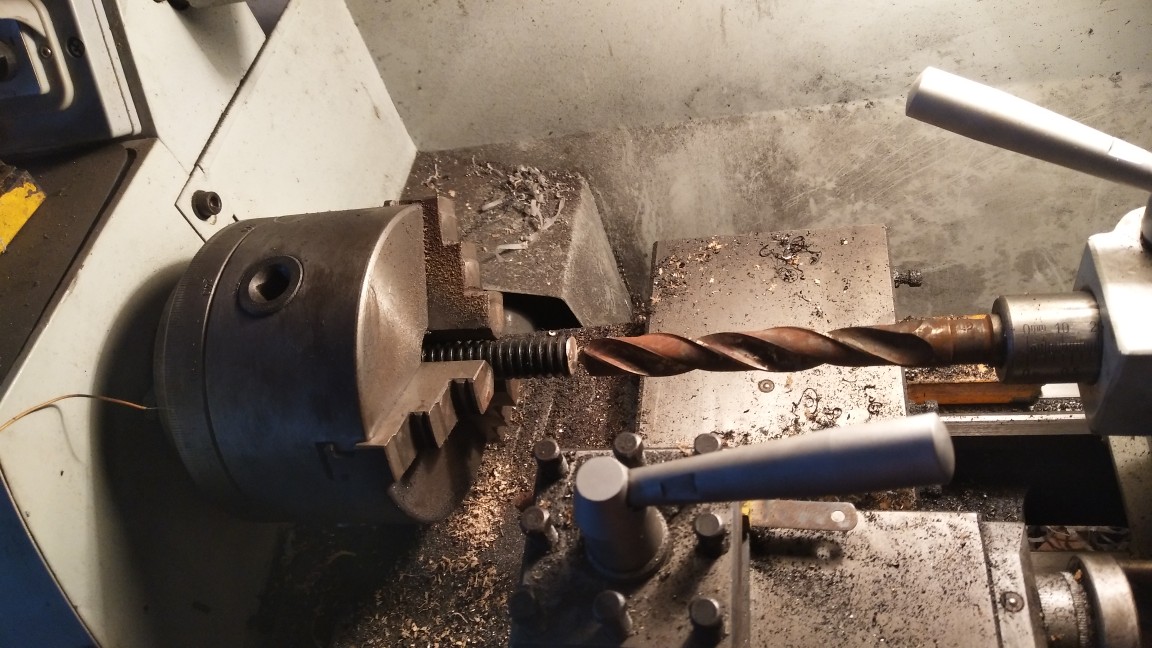

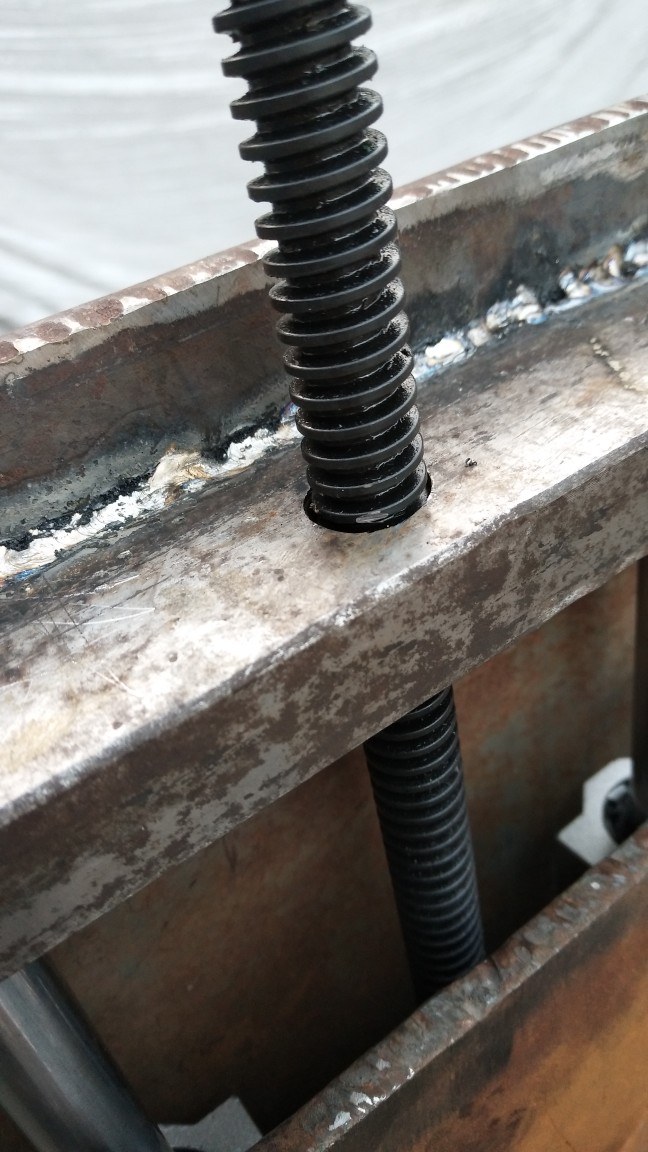

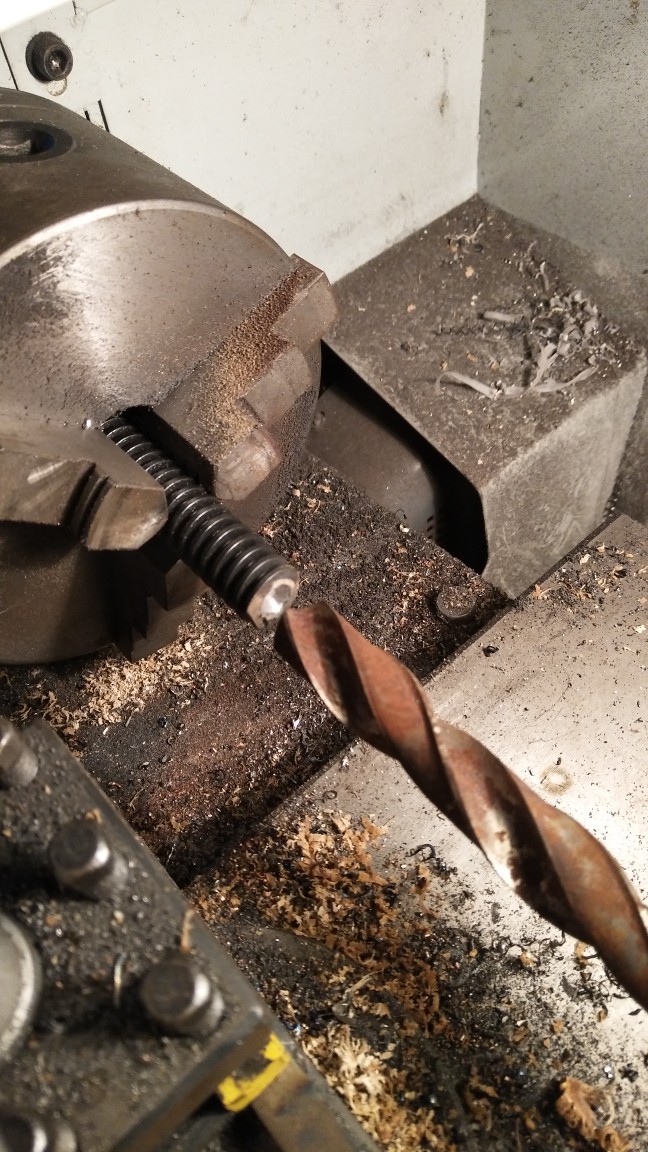

16丝杠截断一节，一段钻中心孔，与下面的钻窝，用一个钢珠，做支撑轴承，上端用角磨机划线，上车床粗车挡板位，胶木手轮内孔12的，还没到货，到了安装时精车，后端车10毫米紧固螺丝位置(丝杠可以多留出一段)将来改电机驱动，可以安装同步轮

刘氏刀友 · 发表于 2018-11-27 22:51:23

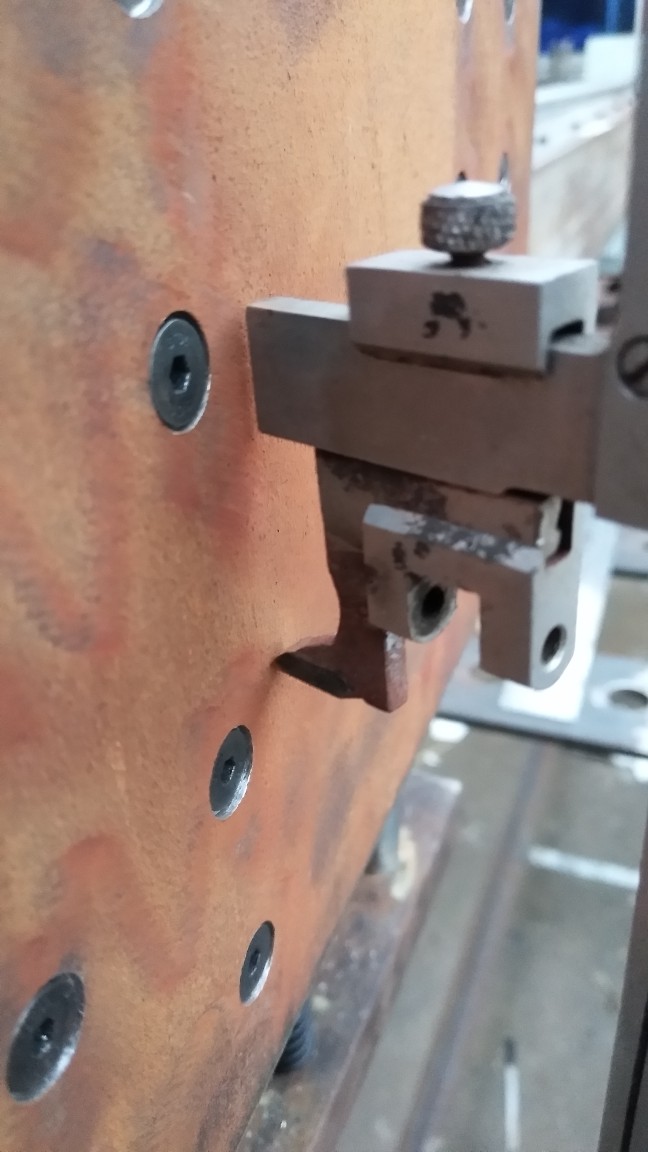

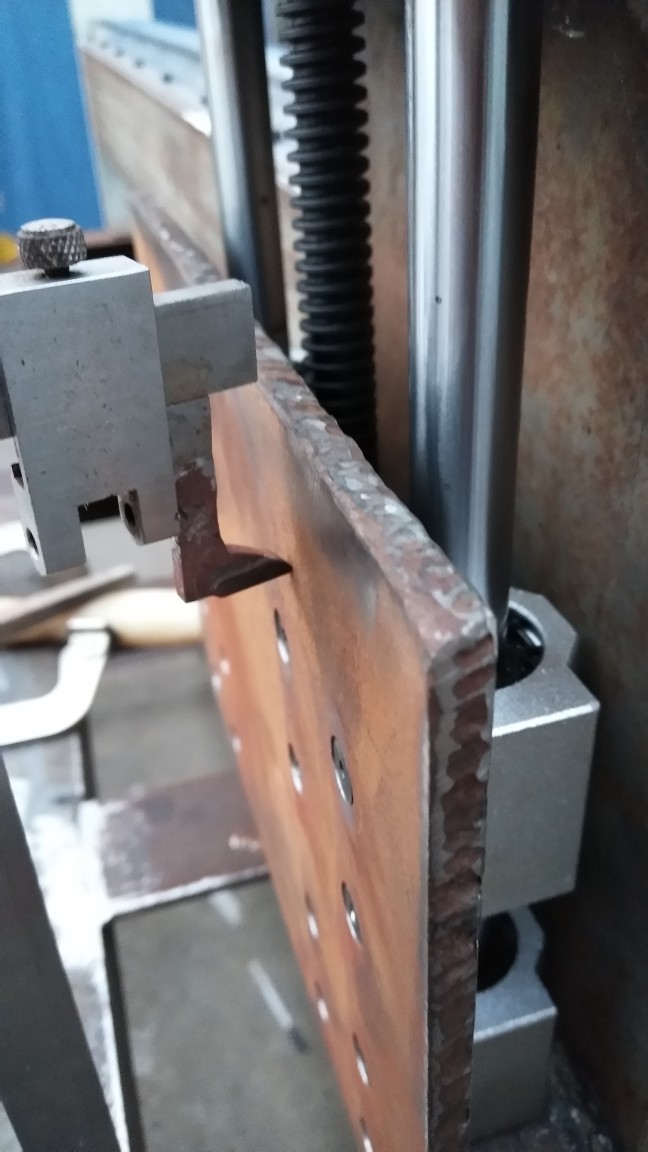

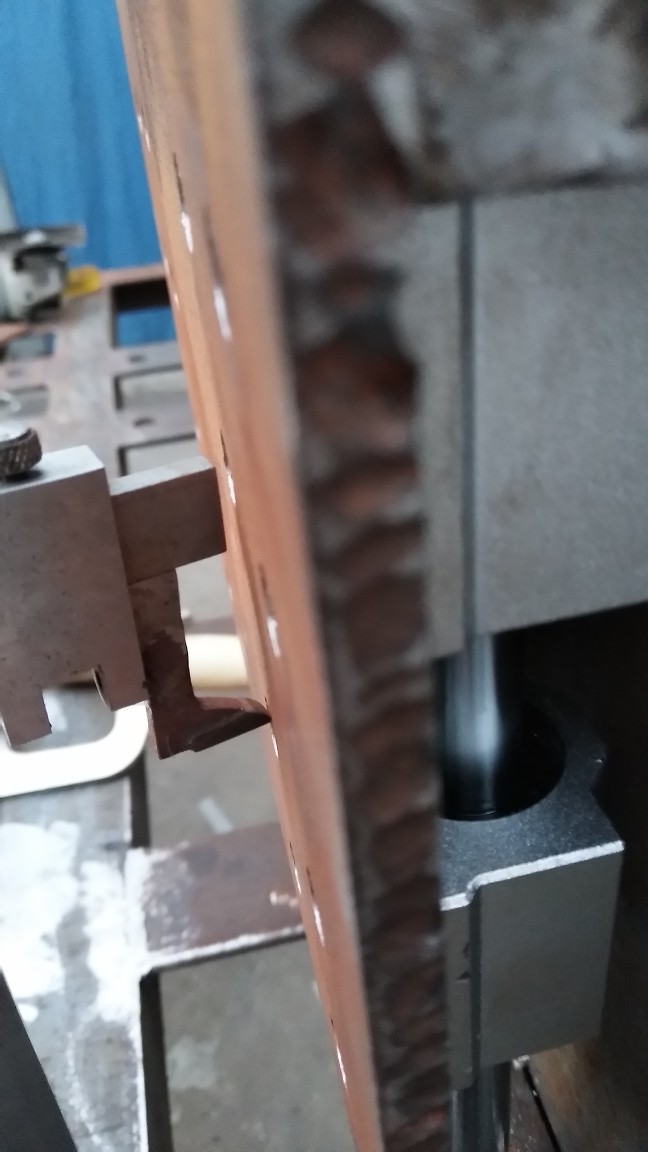

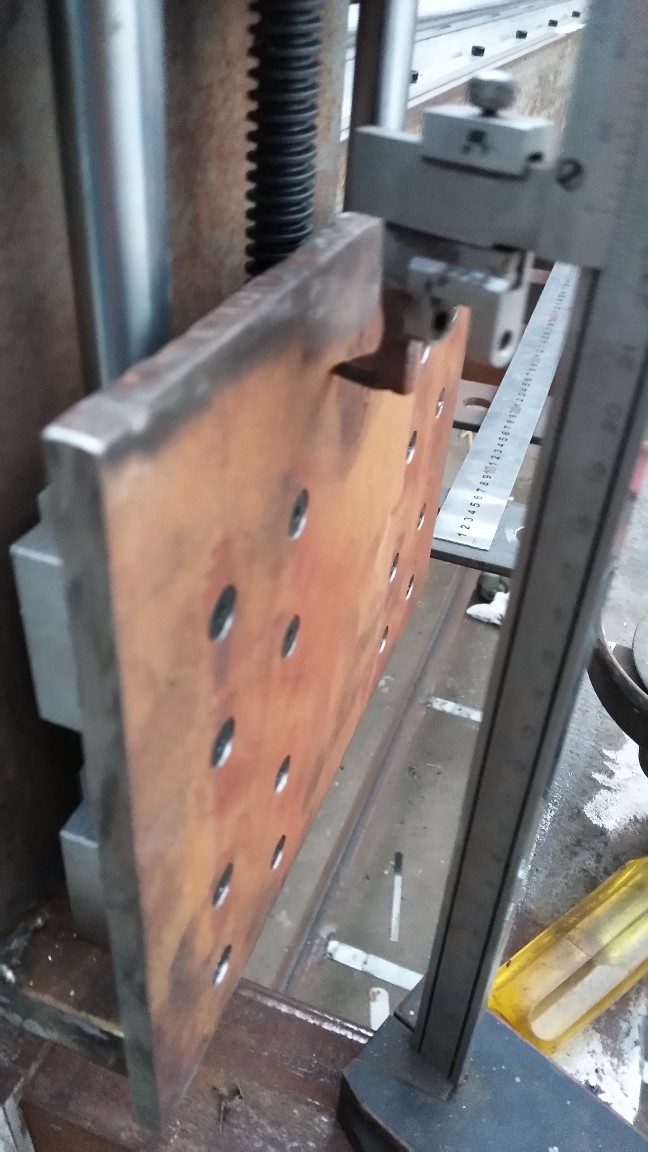

用高度尺尖，检验，拖把再主梁左右位置时，上下允许的垂直度，一点不差控制在0.1毫米内

老爆 · 发表于 2018-11-27 23:01:53

大工程，佩服楼主！

cy328 · 发表于 2018-11-27 23:15:25

继续，加油

东北老顽童 · 发表于 2018-11-28 06:13:41

这是要做大型雕刻机吧

shuaiqilangzi · 发表于 2018-11-28 08:30:08

牛！太牛了！佩服！

431826080 · 发表于 2018-11-28 09:41:08

谢谢分享

木七木八 · 发表于 2018-11-28 13:19:08

带支撑光轴只适合水平安装

潘达 · 发表于 2018-11-28 13:51:13

大活儿啊，简单的切用轨道锯上切割片就对付了，你这个太专业。

便利店 · 发表于 2018-11-28 14:31:40

这个厉害！上面可以装圆锯，电木铣，模块化可以实现多功能。我一直想做个类似的，只是没楼主的动手能力。

wghrxy · 发表于 2018-11-28 14:40:20

是参考老猫锯子么

谁啊我啊 · 发表于 2018-11-28 15:22:10

这真是个大工程，
