[锯] 仿制cddaba的一米五长，滑轨切割锯

 荐  火 [复制链接]
刘氏刀友
 楼主| 发表于 2018-11-27 21:28:14 来自手机 | 显示全部楼层

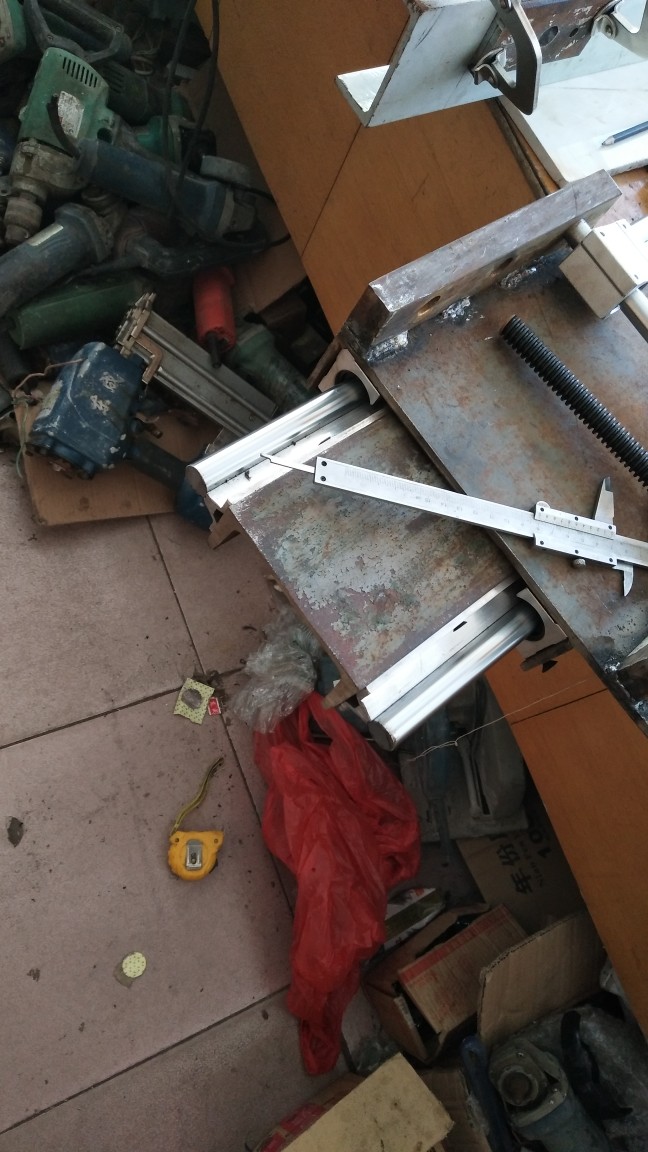

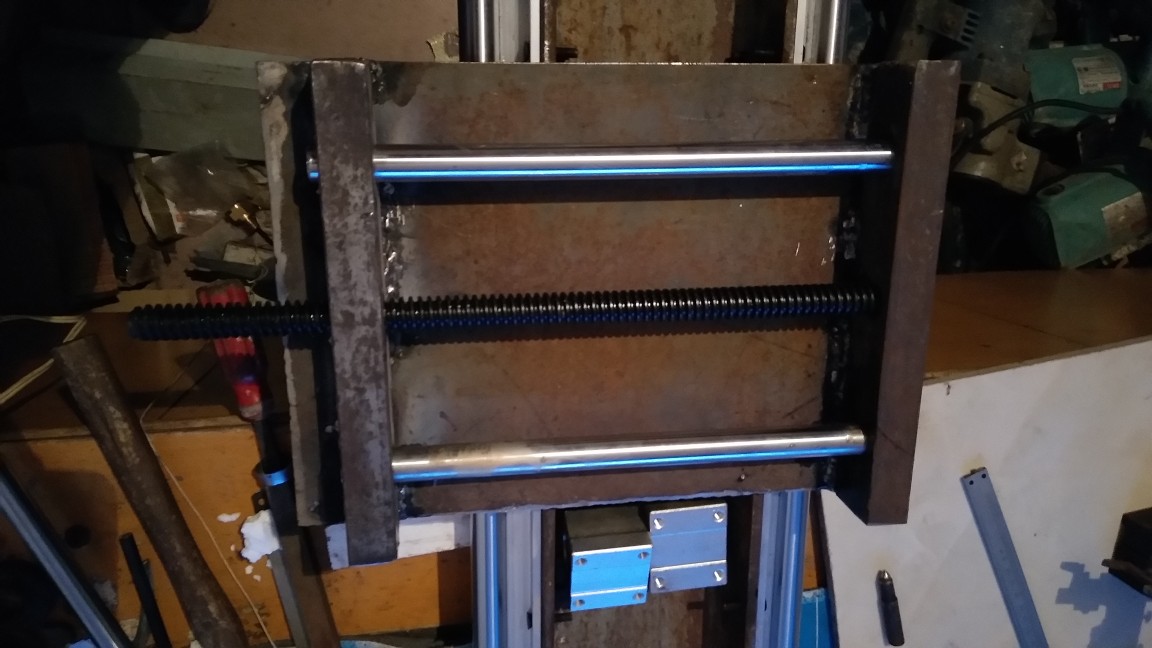

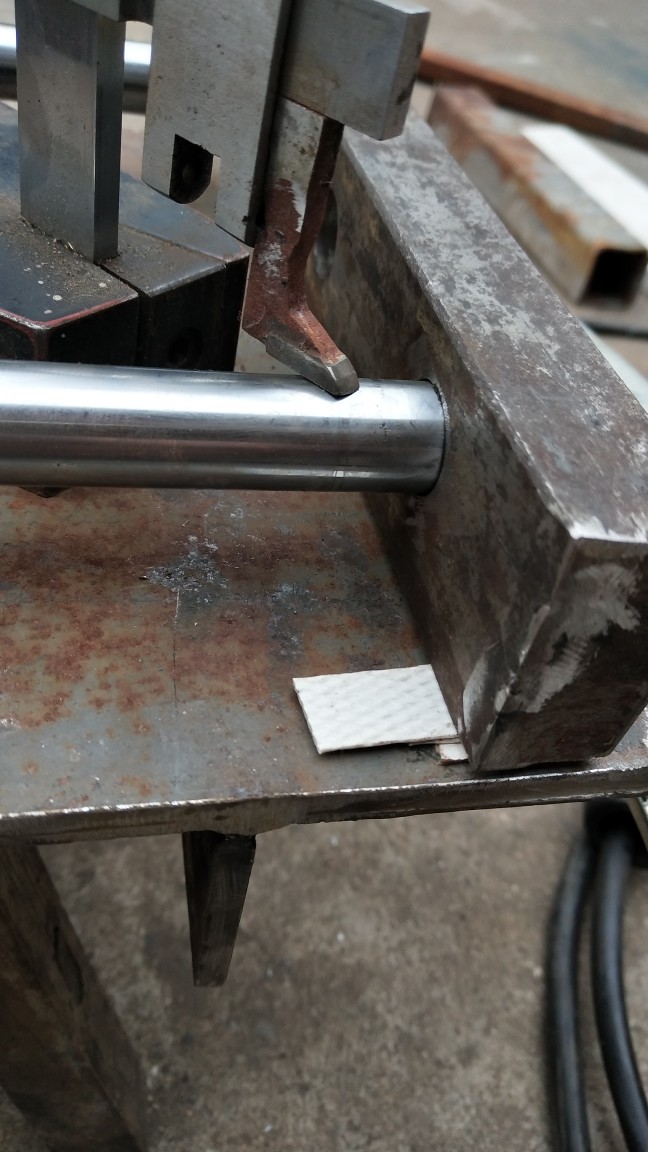

下面塞纸片，尼龙片，调好高度，分段点焊，焊好，光轴要能抽出，不能卡阻
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:30:14 来自手机 | 显示全部楼层

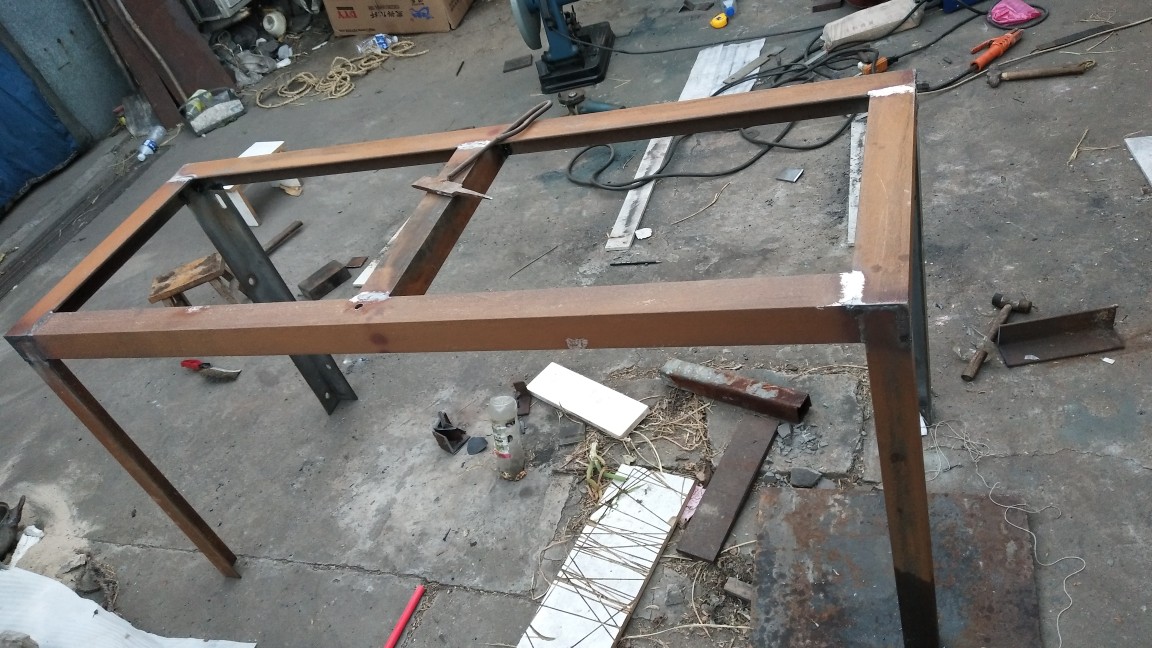

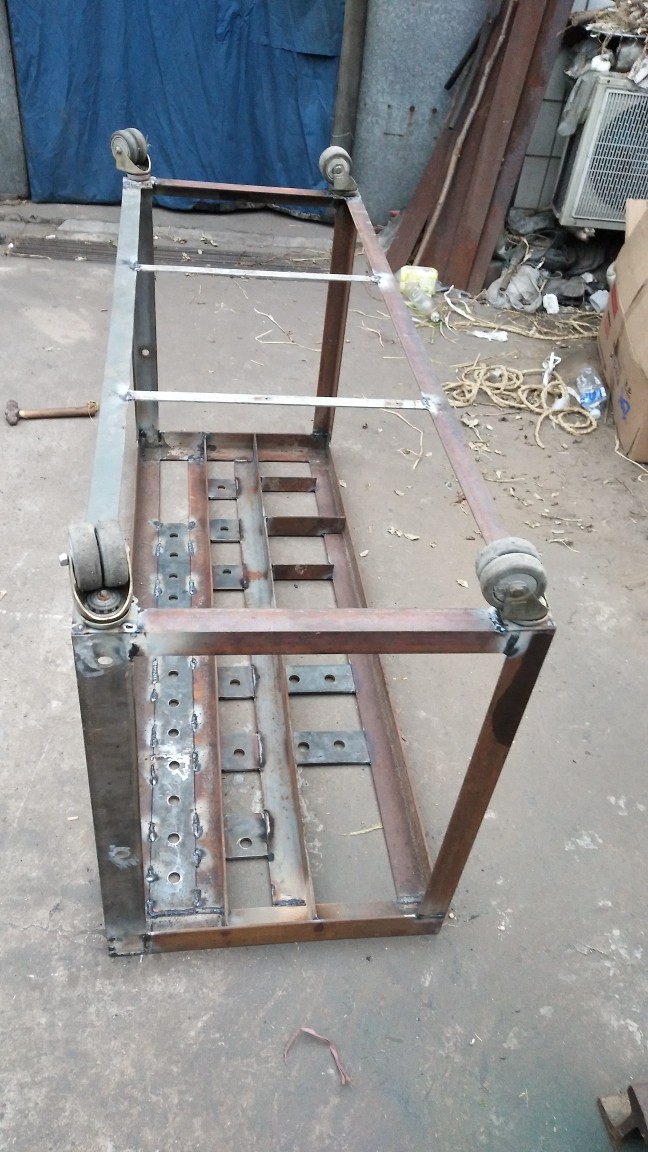

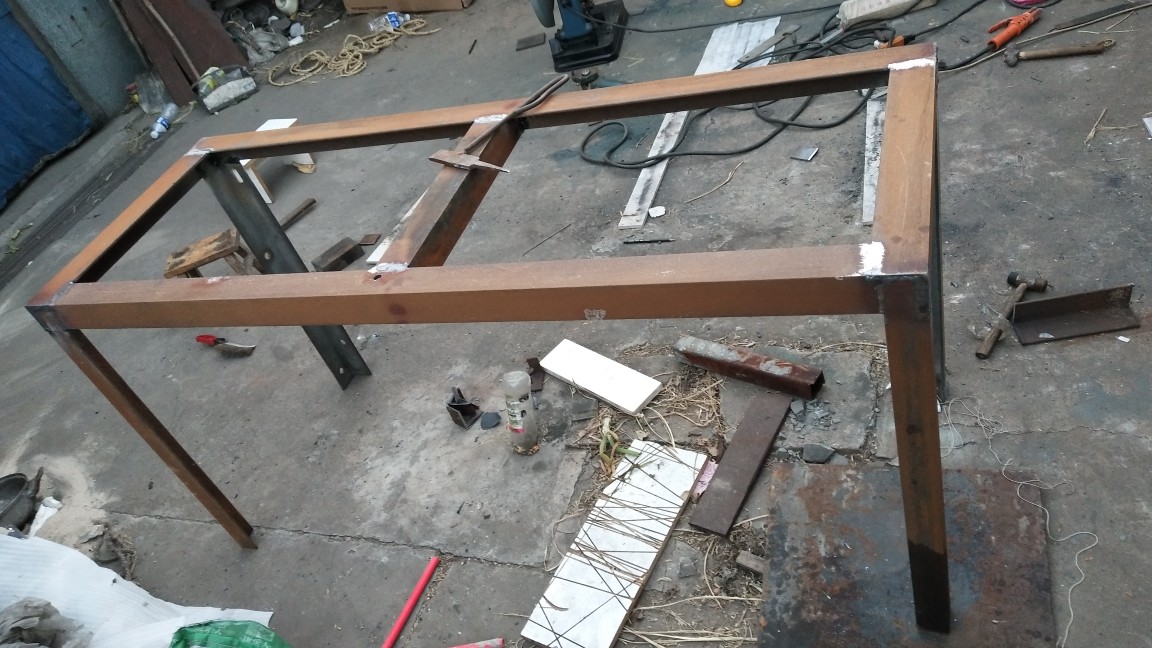

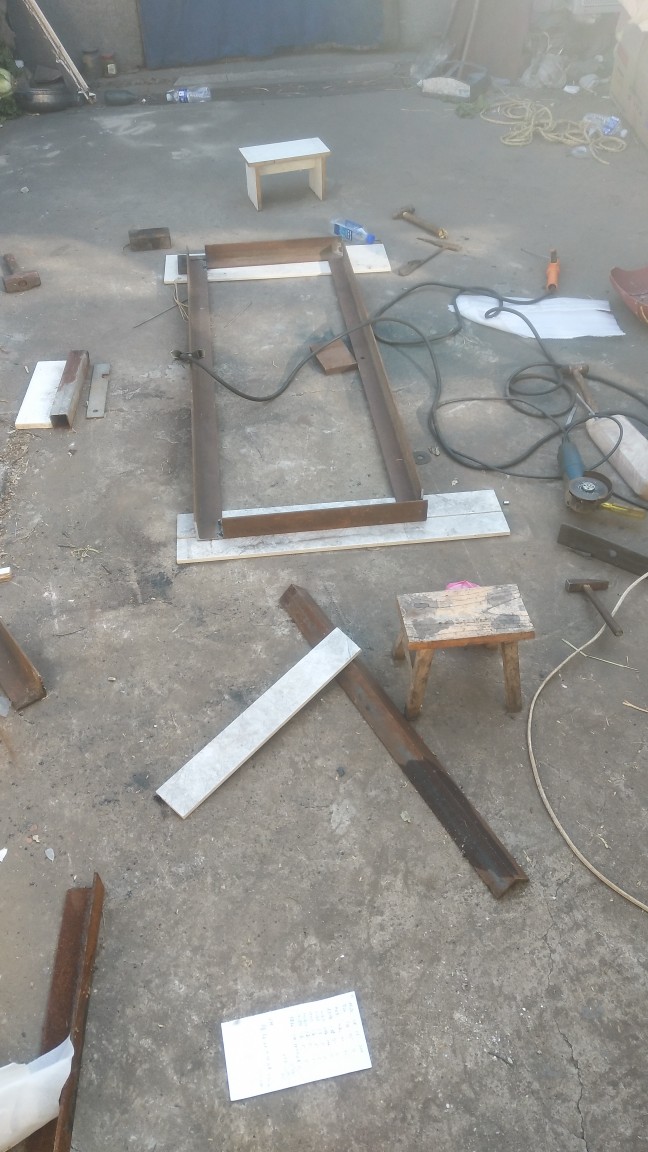

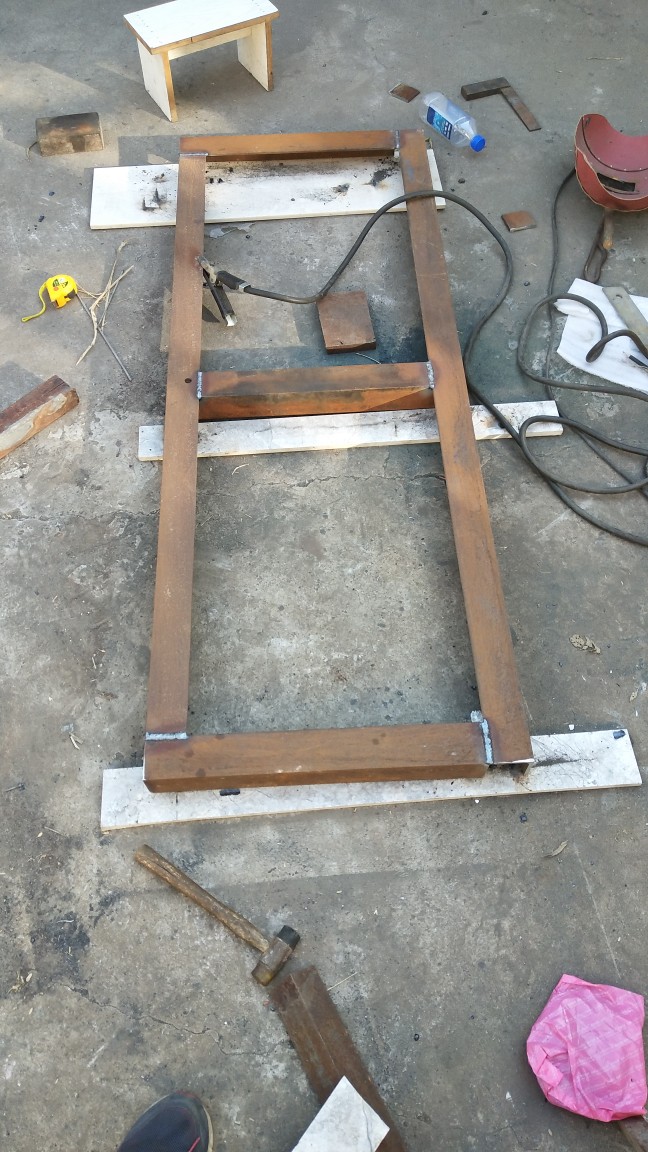

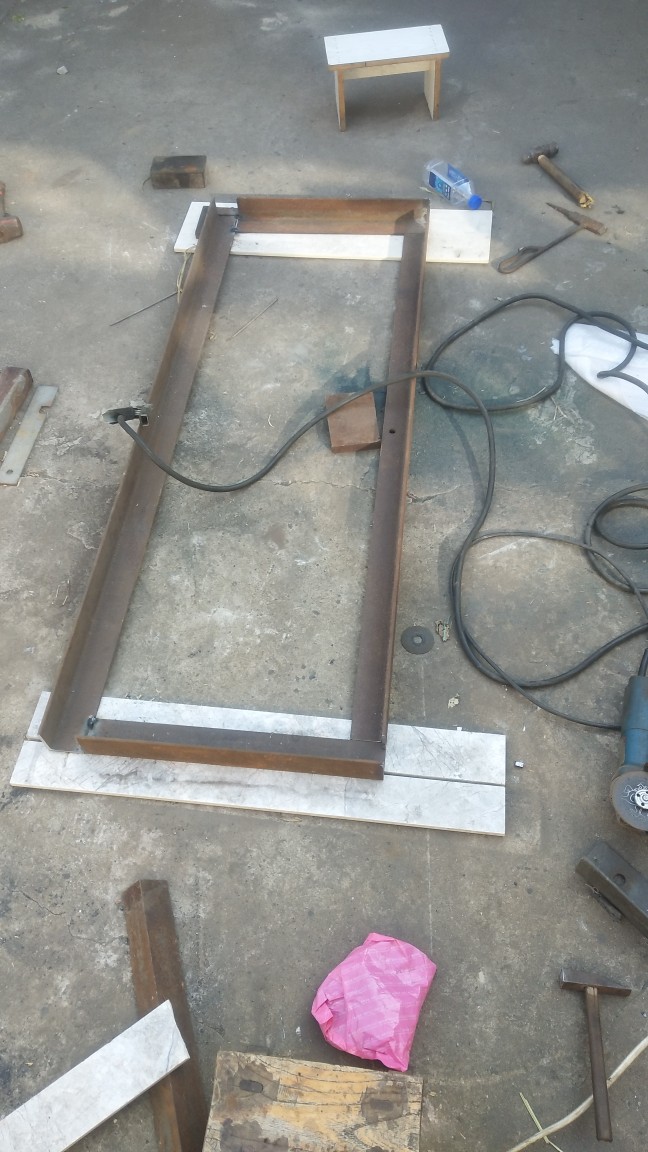

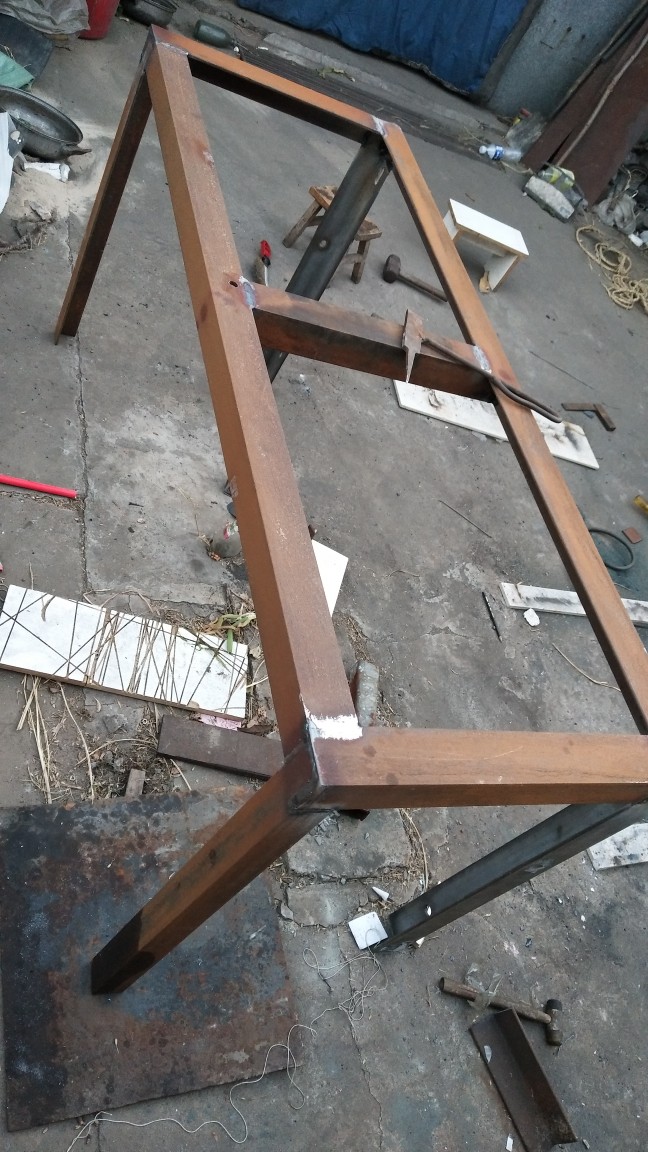

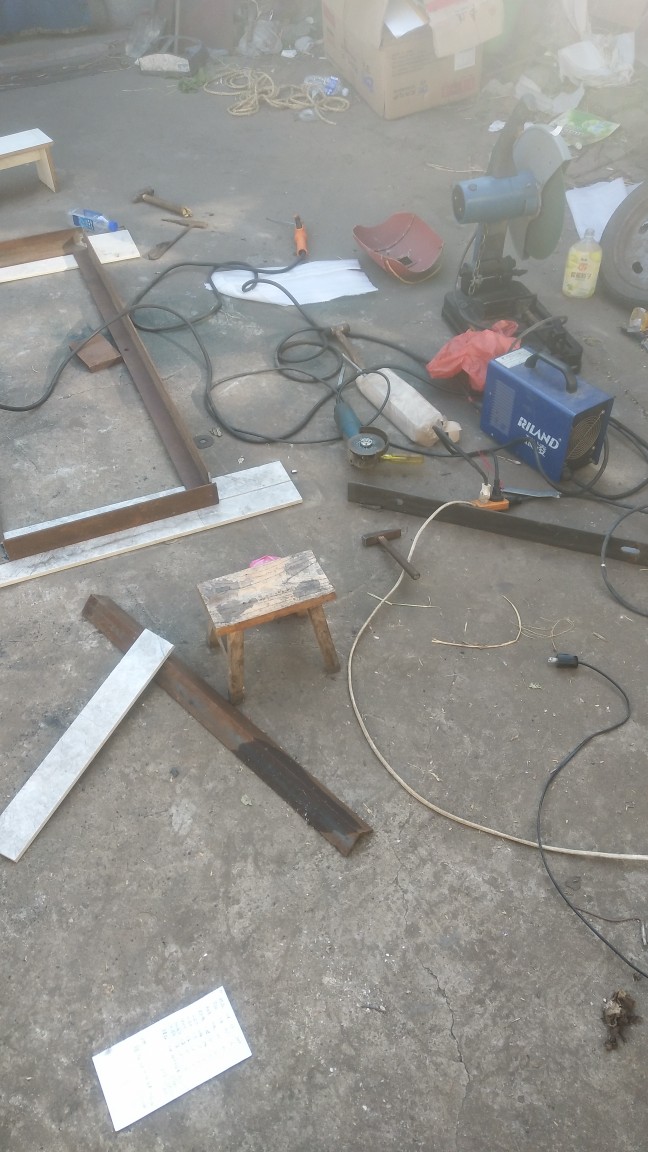

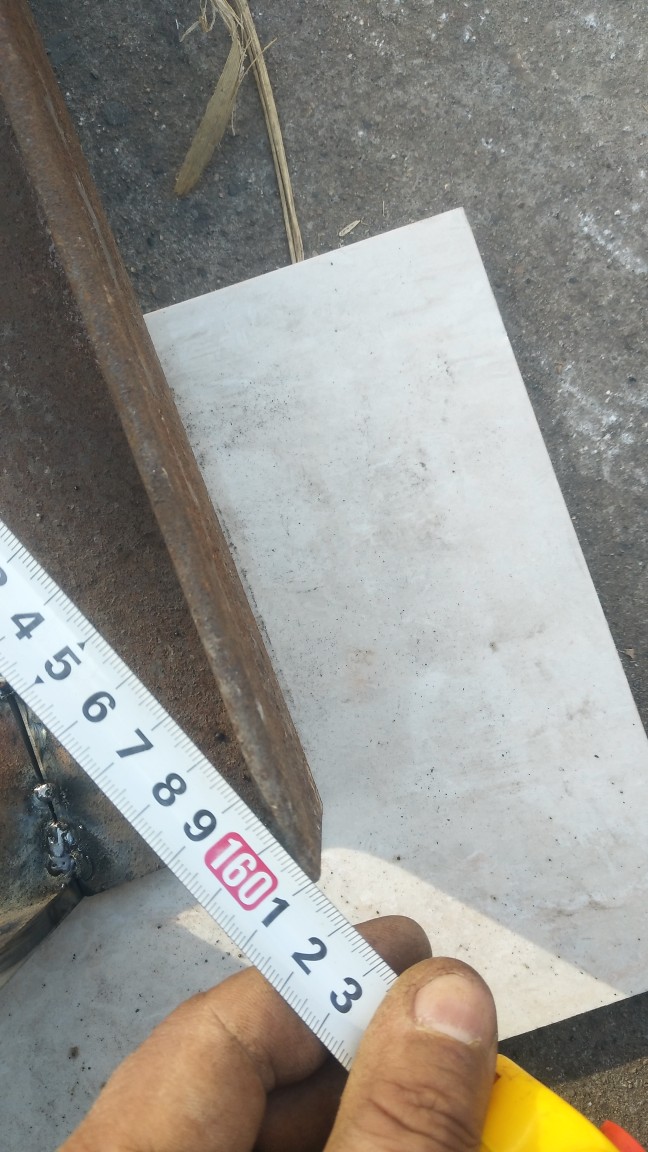

用62毫米的角铁焊接木工桌尺寸1510*560*750毫米
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:33:27 来自手机 | 显示全部楼层

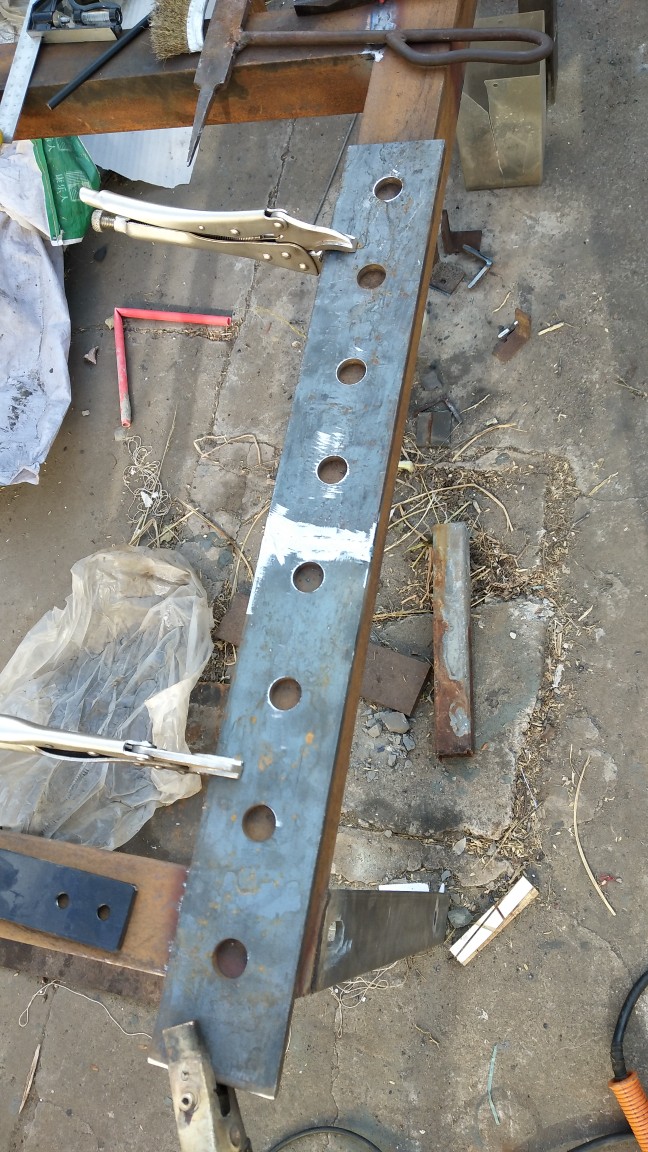

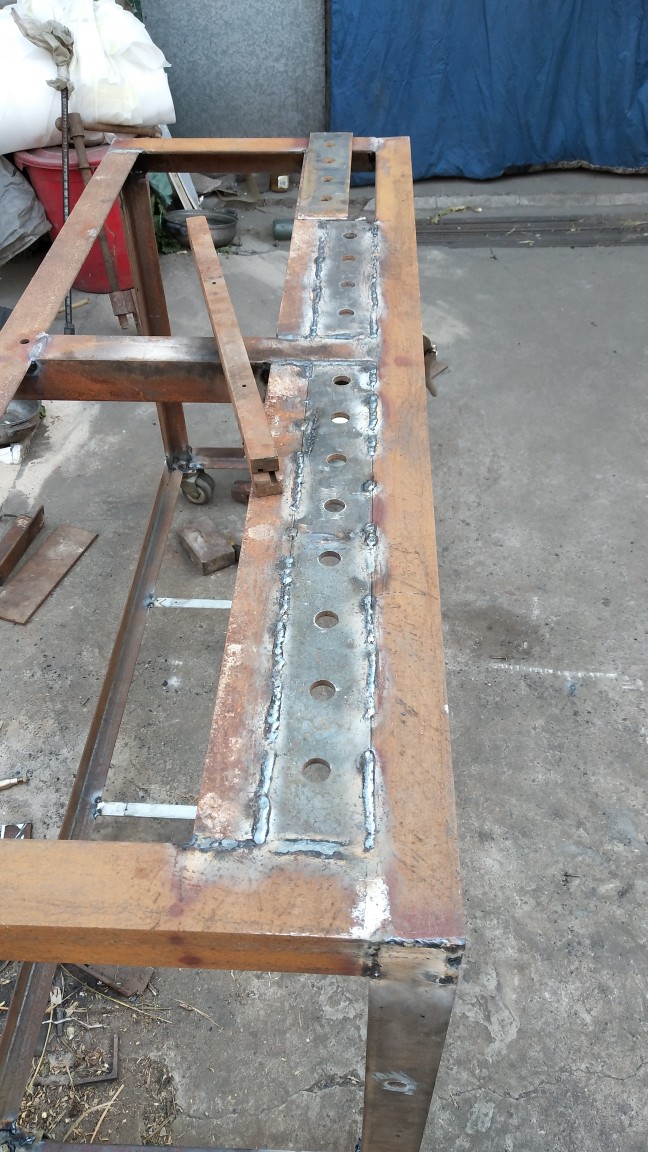

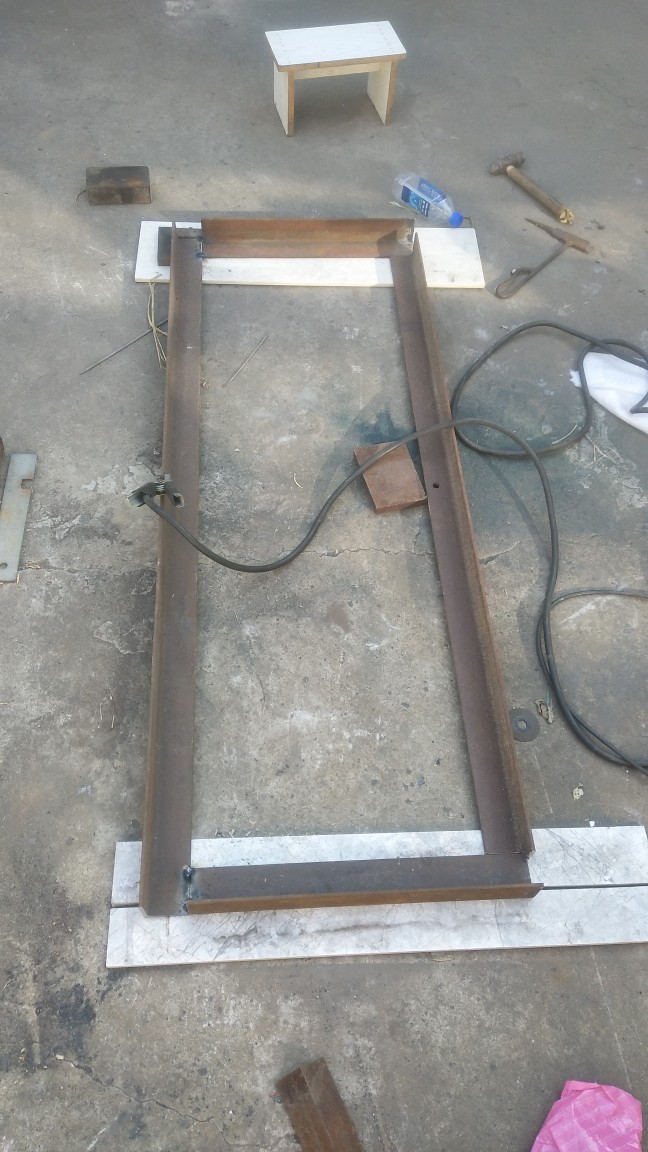

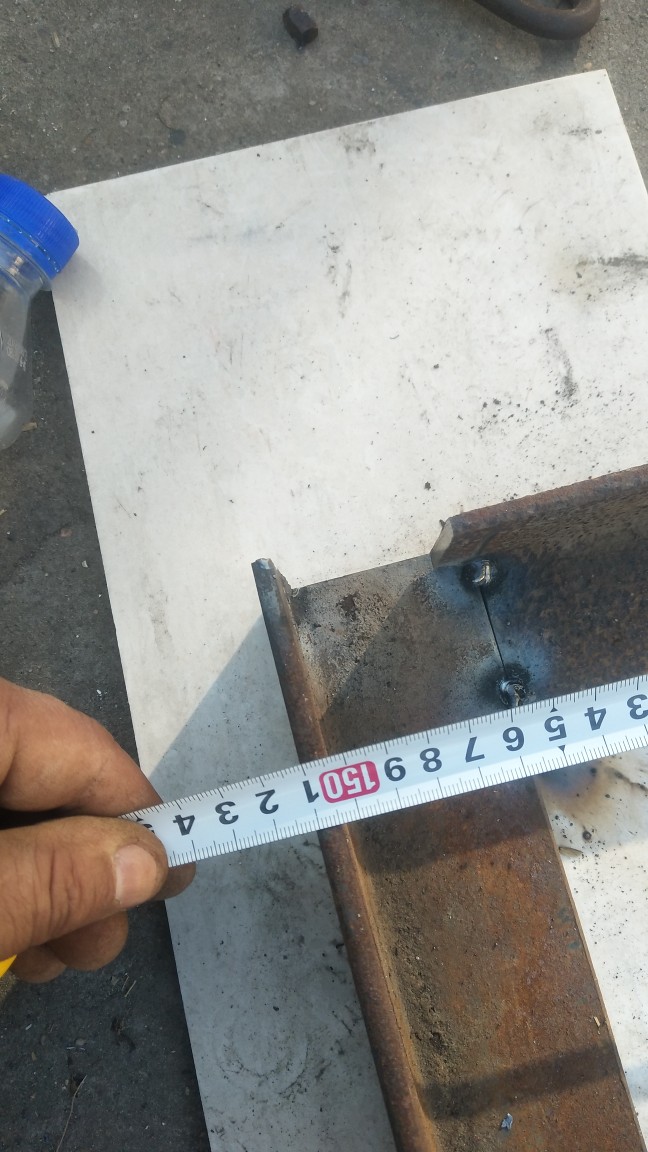

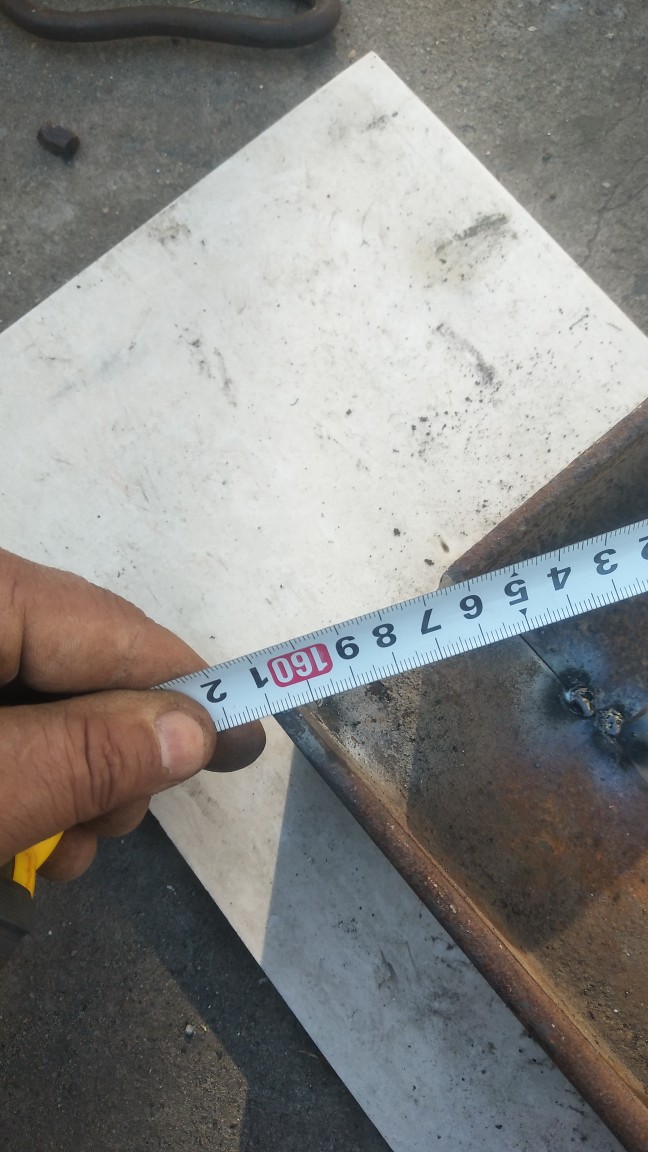

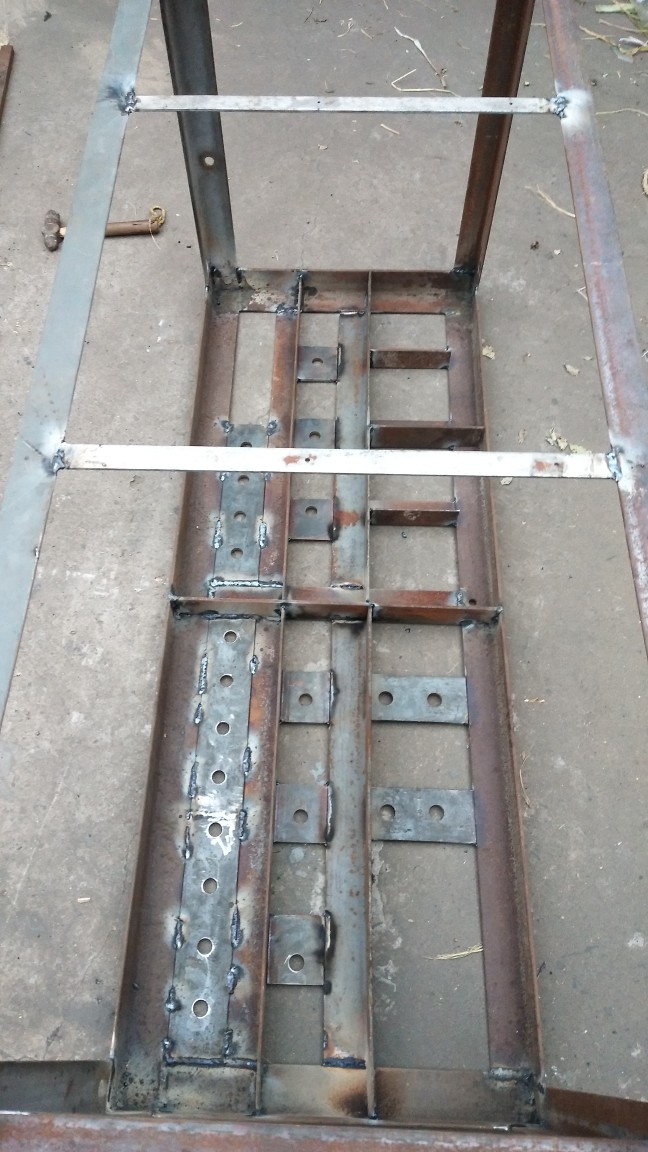

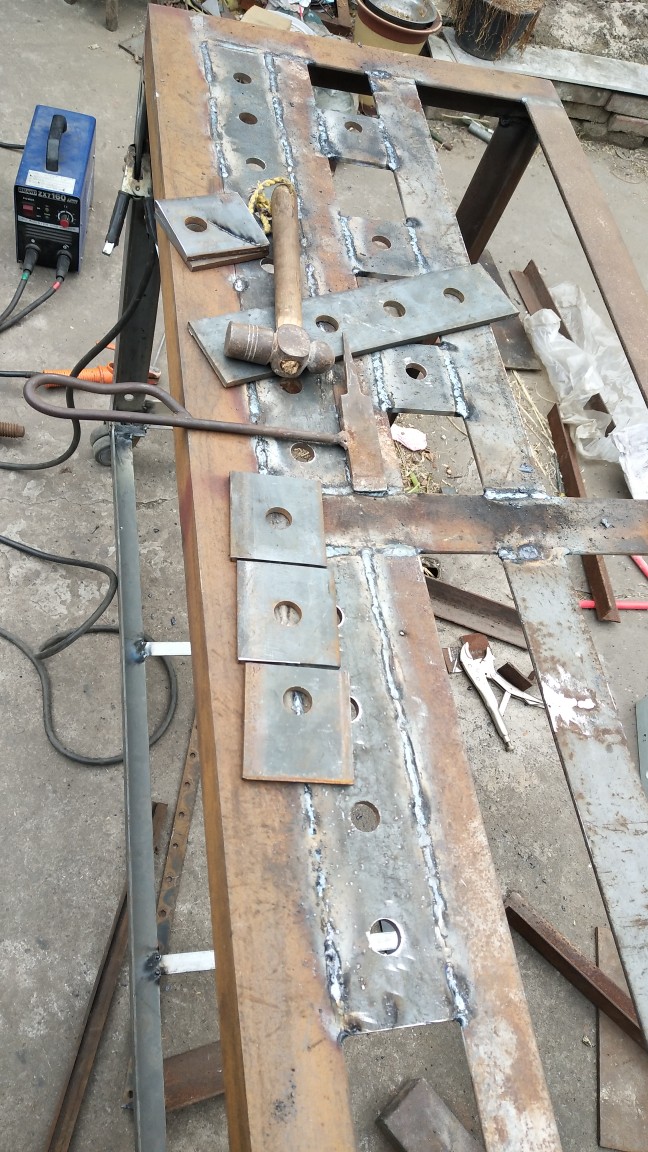

采用搭口焊接，找了六块钻了20圆孔的钢板，将来用20销子，就可以用木工桌钳卡夹木料
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:36:44 来自手机 | 显示全部楼层

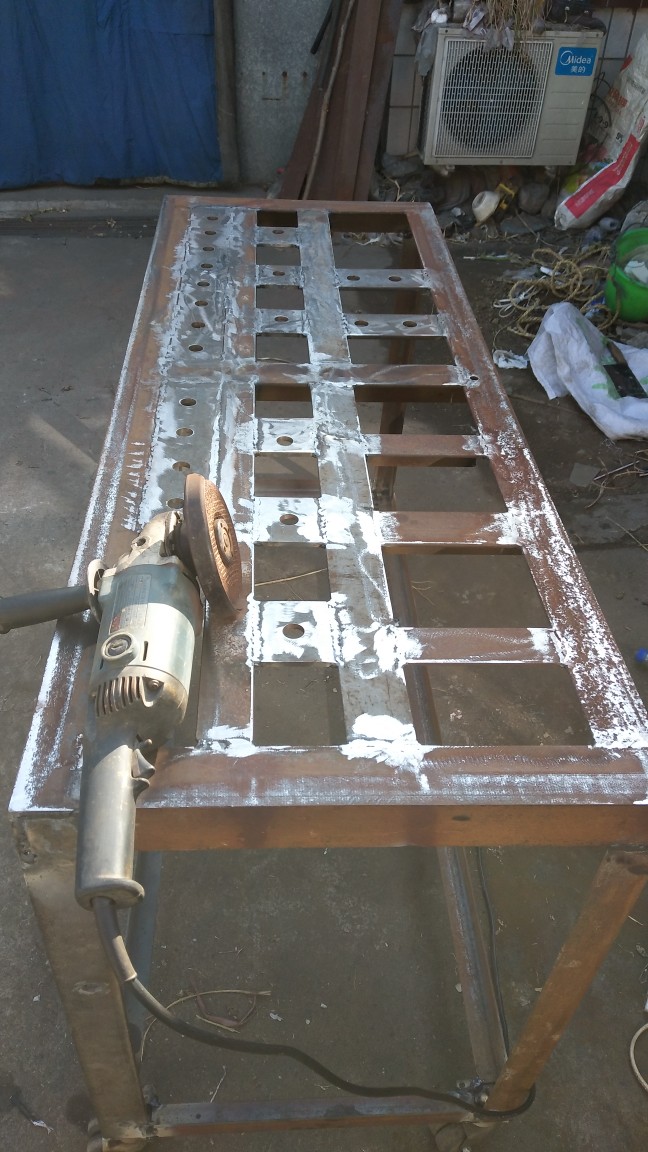

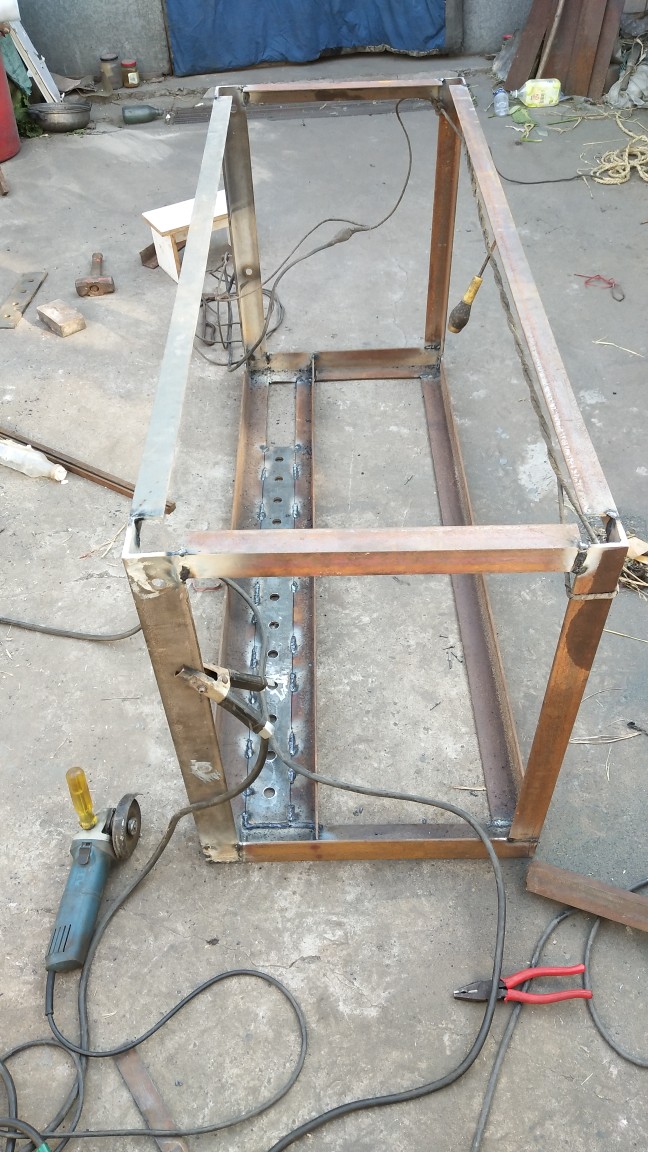

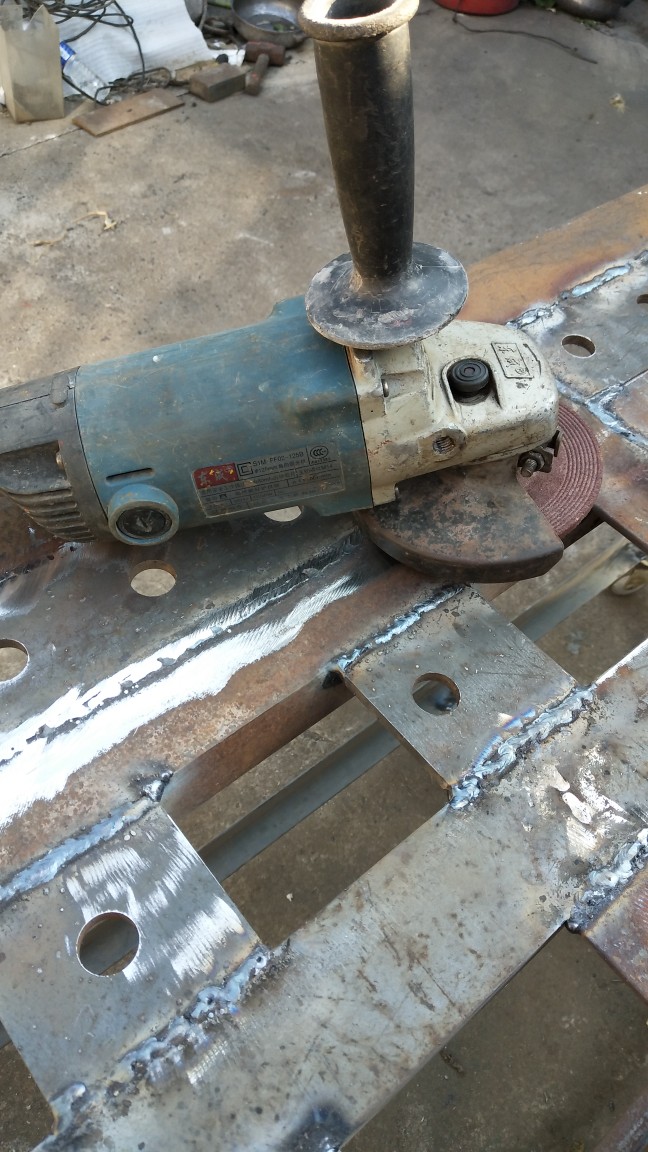

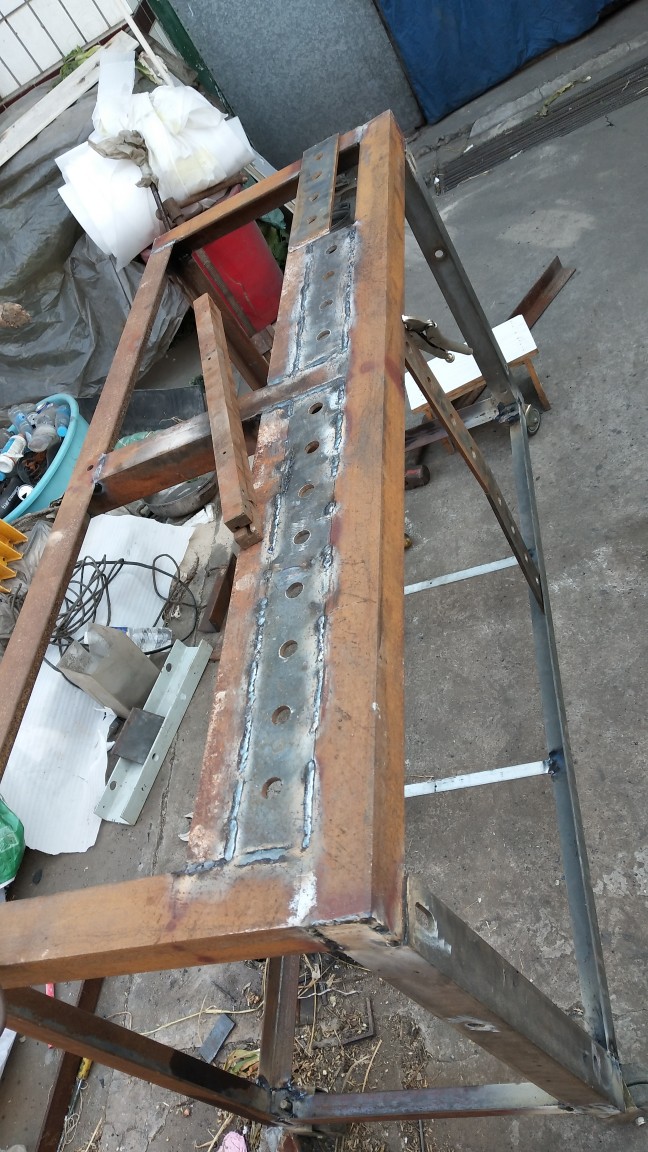

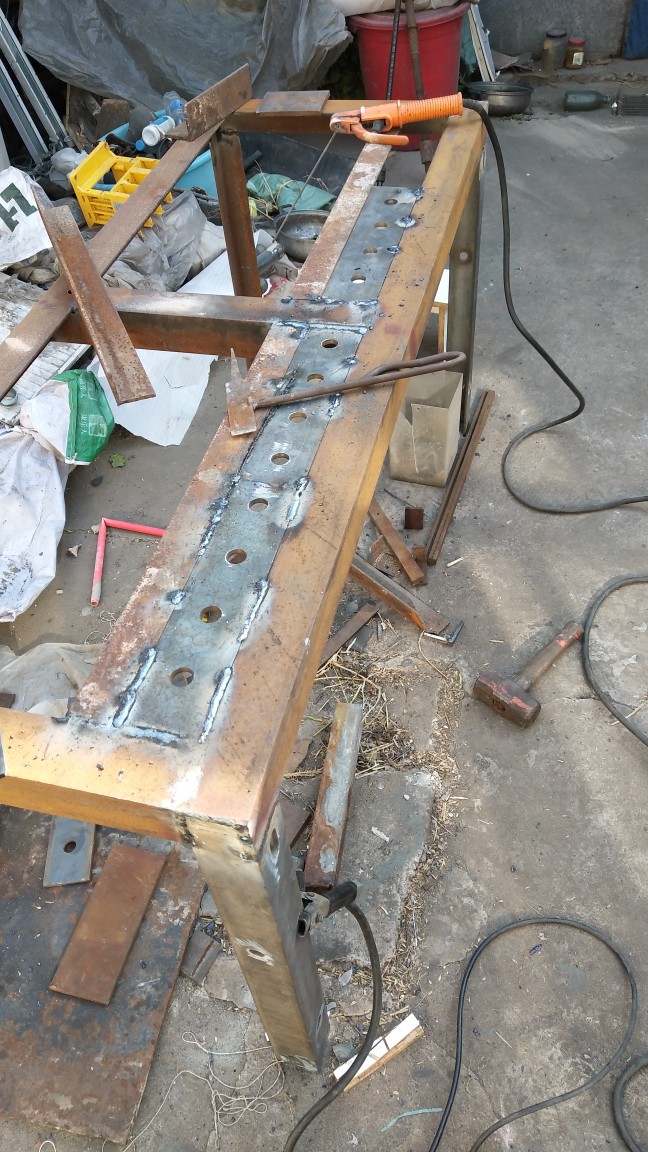

采用分段焊接，减少变形量，150东成角磨机配磨片，磨焊口。具体变形量，总装时集中校验打磨
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:38:07 来自手机 | 显示全部楼层
打磨
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:42:07 来自手机 | 显示全部楼层

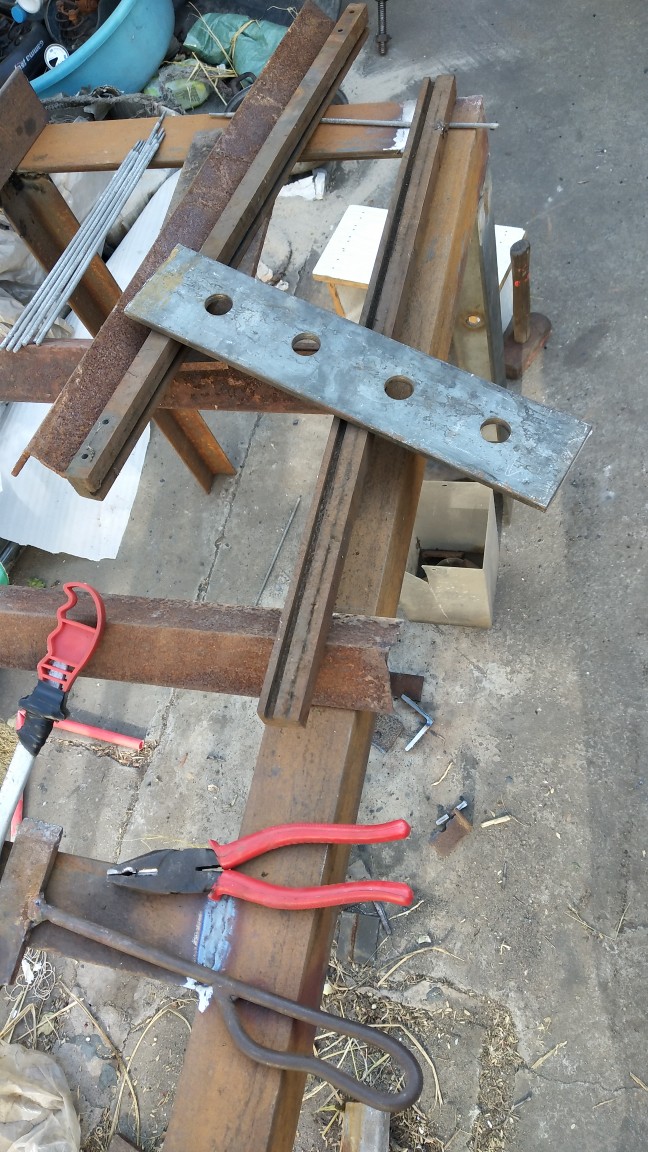

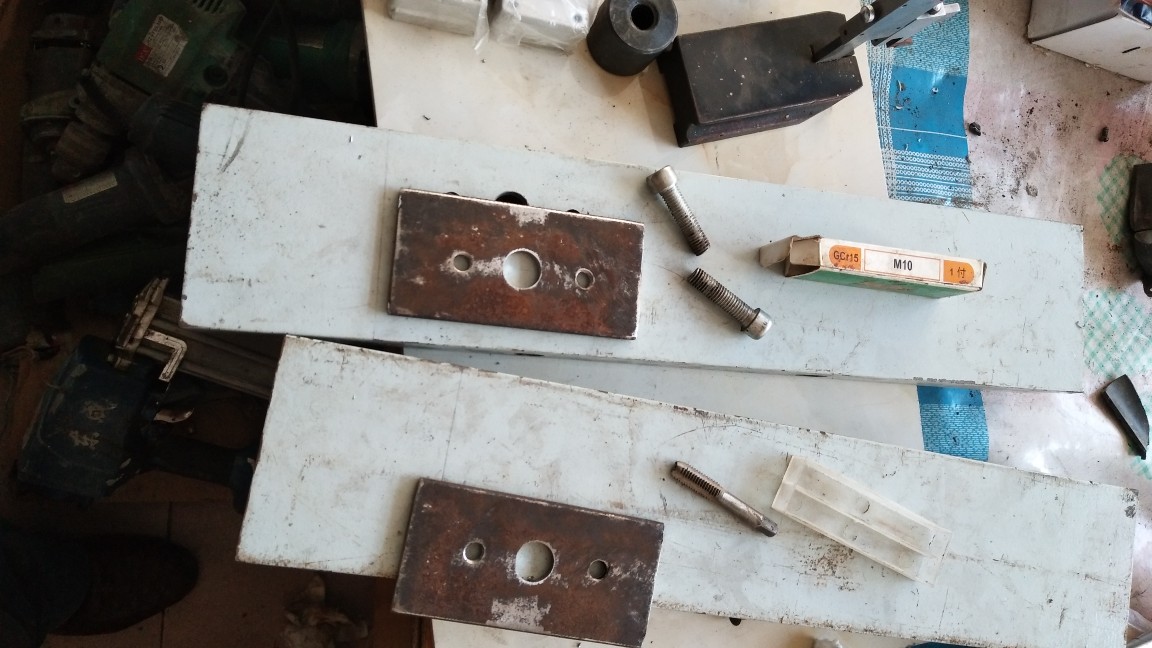

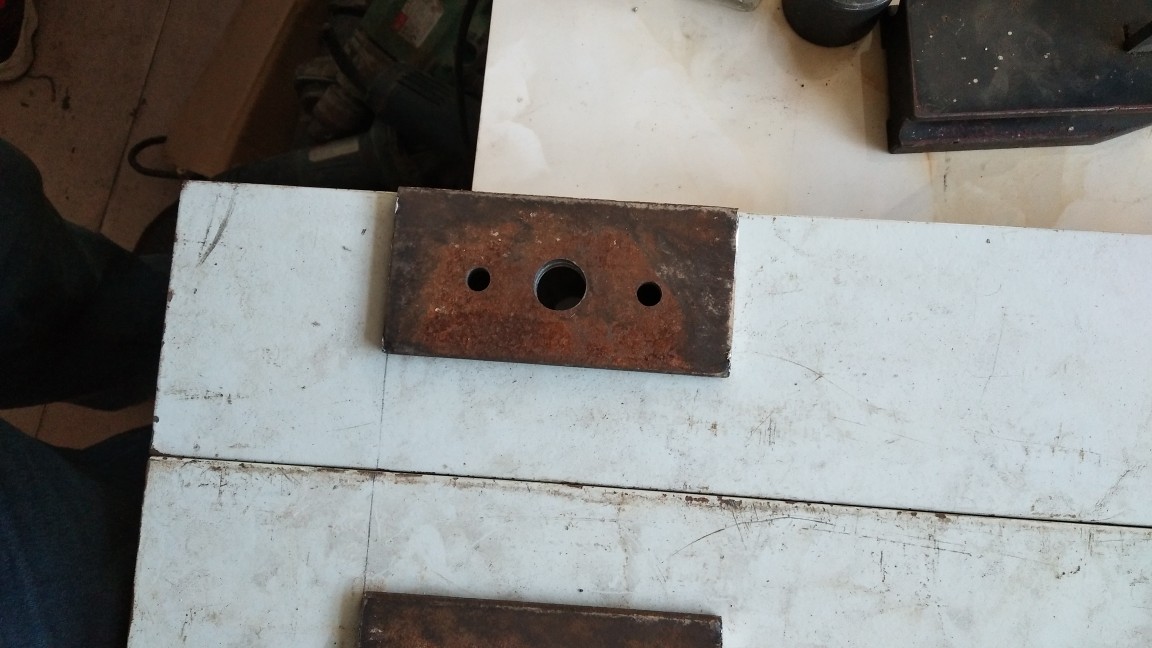

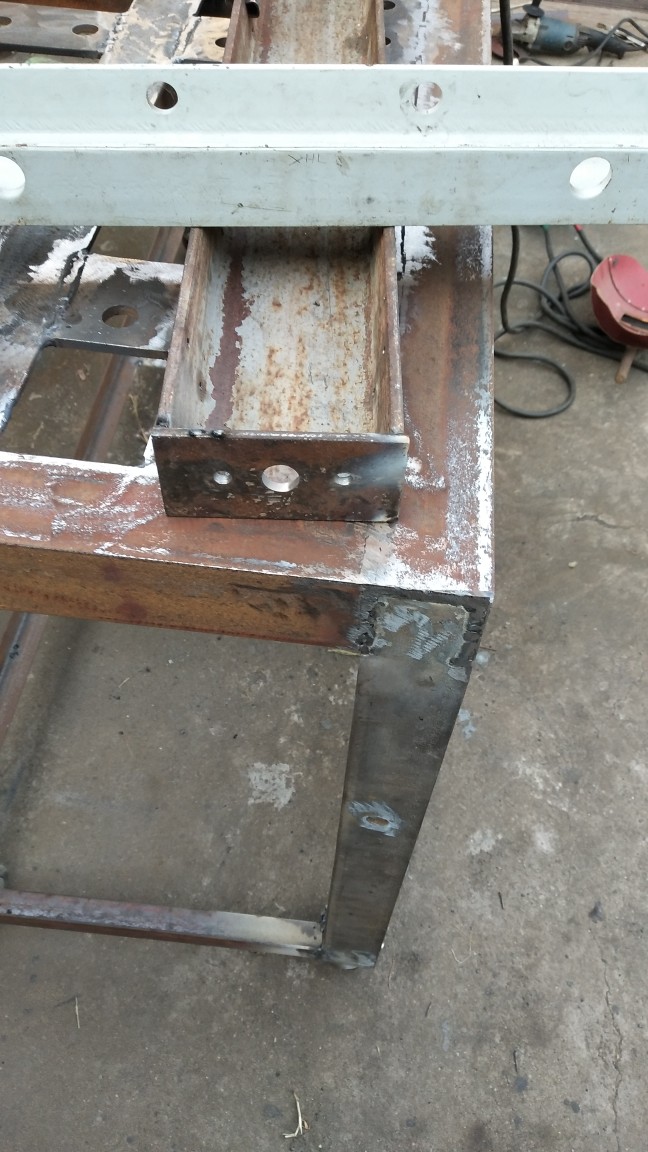

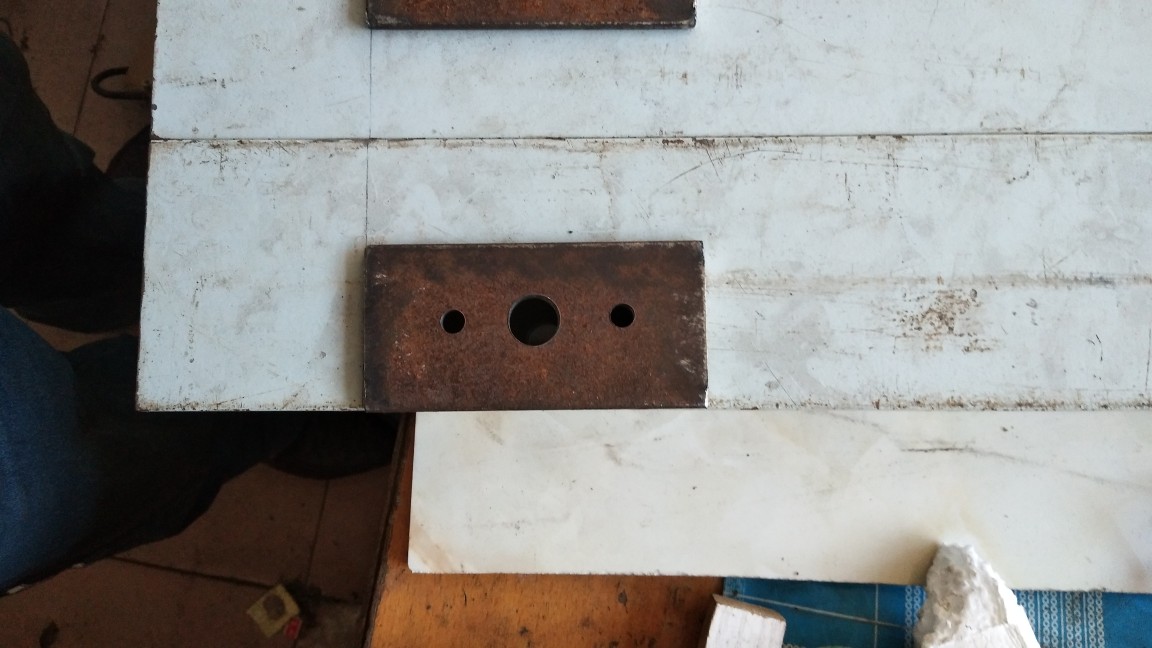

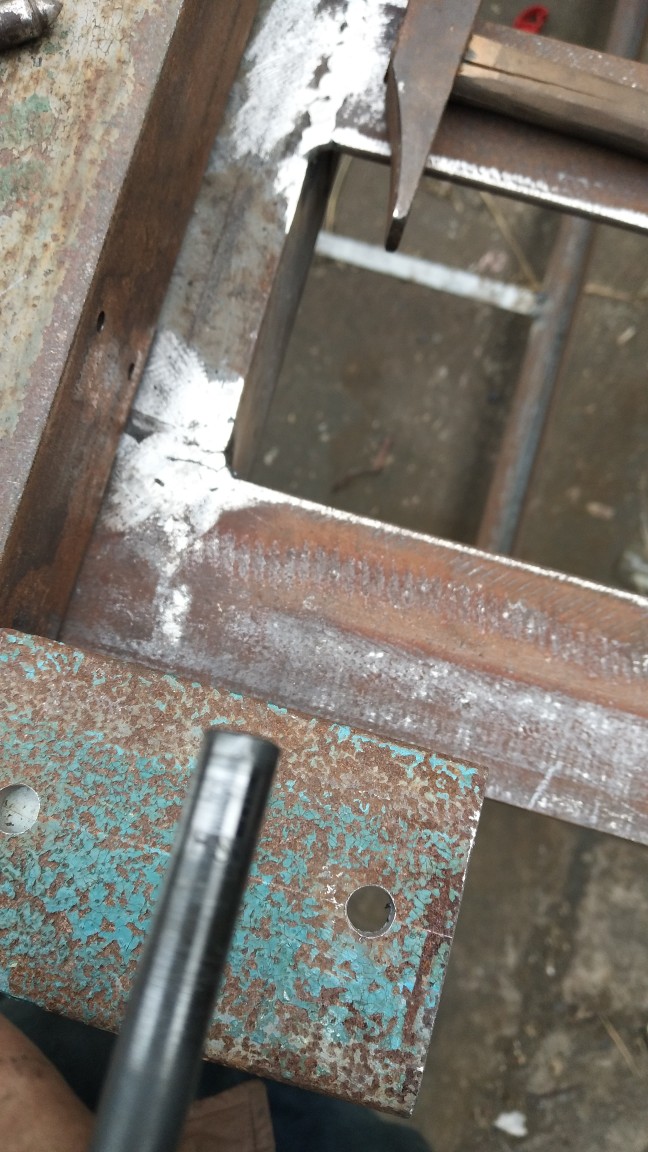

切两块120毫米的扁铁，做槽钢两边堵头，钻三个8.5的孔，中间的用16钻头扩孔，没有合适的直柄16钻头，我用的17的直柄钻头
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 21:55:41 来自手机 | 显示全部楼层

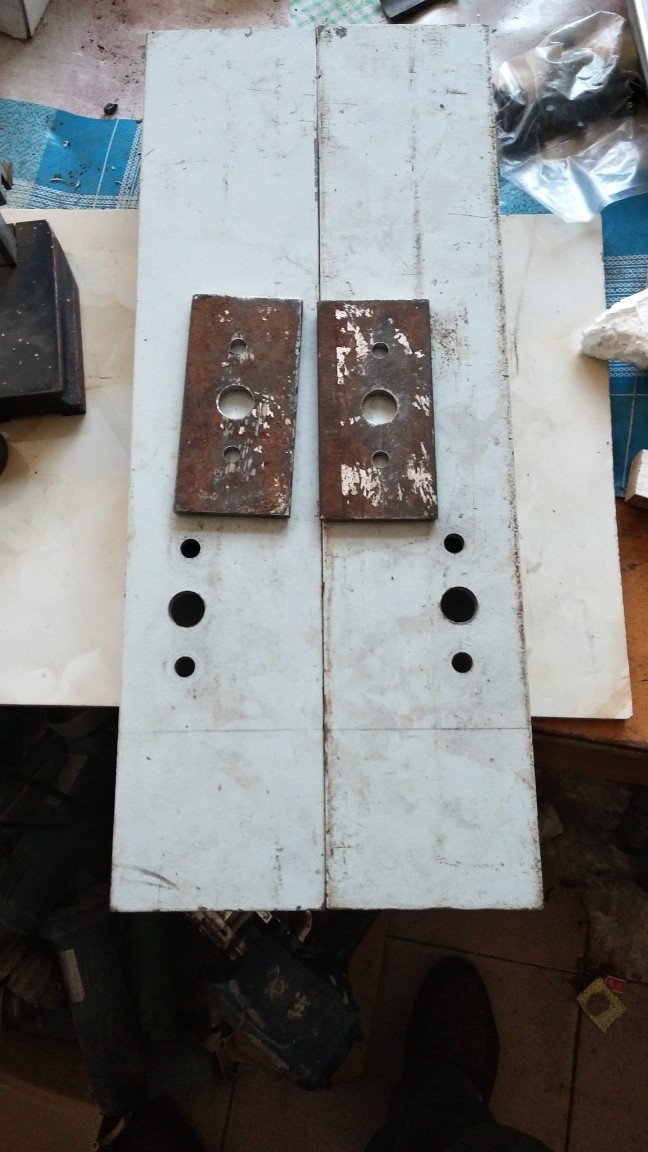

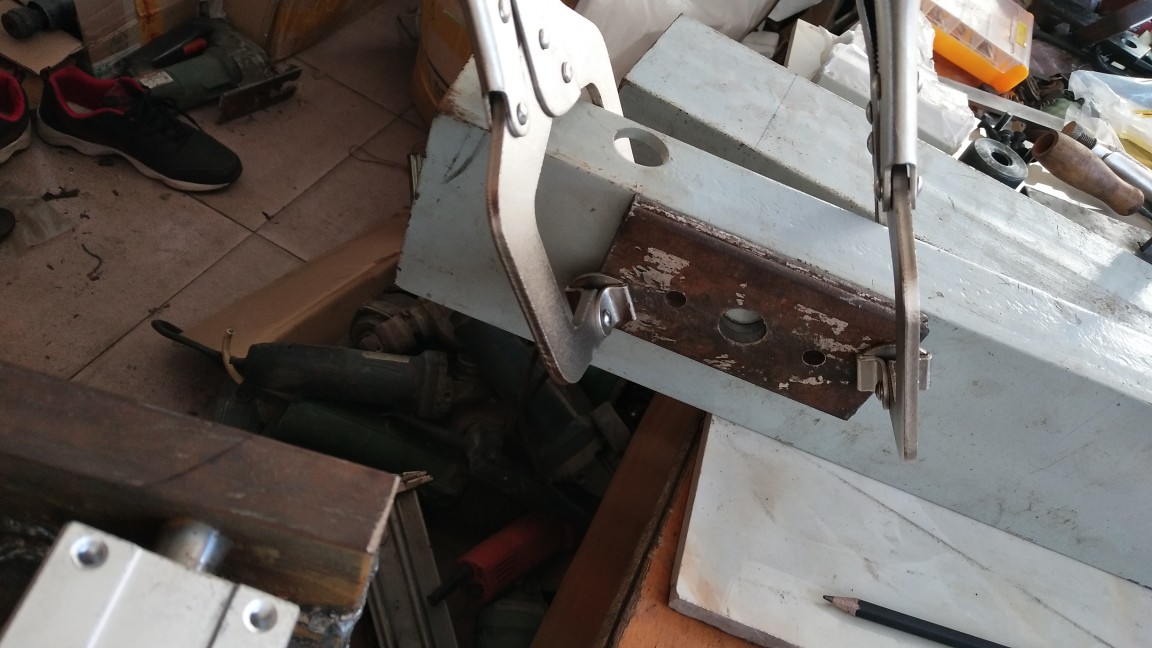

两段500长，100毫米宽的槽钢做左右立柱，上面留80毫米，比照扁铁，钻三个8.5的眼，两边扩孔成10毫米的安装孔，中间钻16-17的丝杠孔备用，扁铁两边8.5的孔攻M10的丝安装用
来自安卓APP客户端
回复 支持 反对

举报

空颜
发表于 2018-11-27 22:07:58 | 显示全部楼层
这么大的工程......点个赞# N5 u% S  C" `9 X
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:08:08 来自手机 | 显示全部楼层

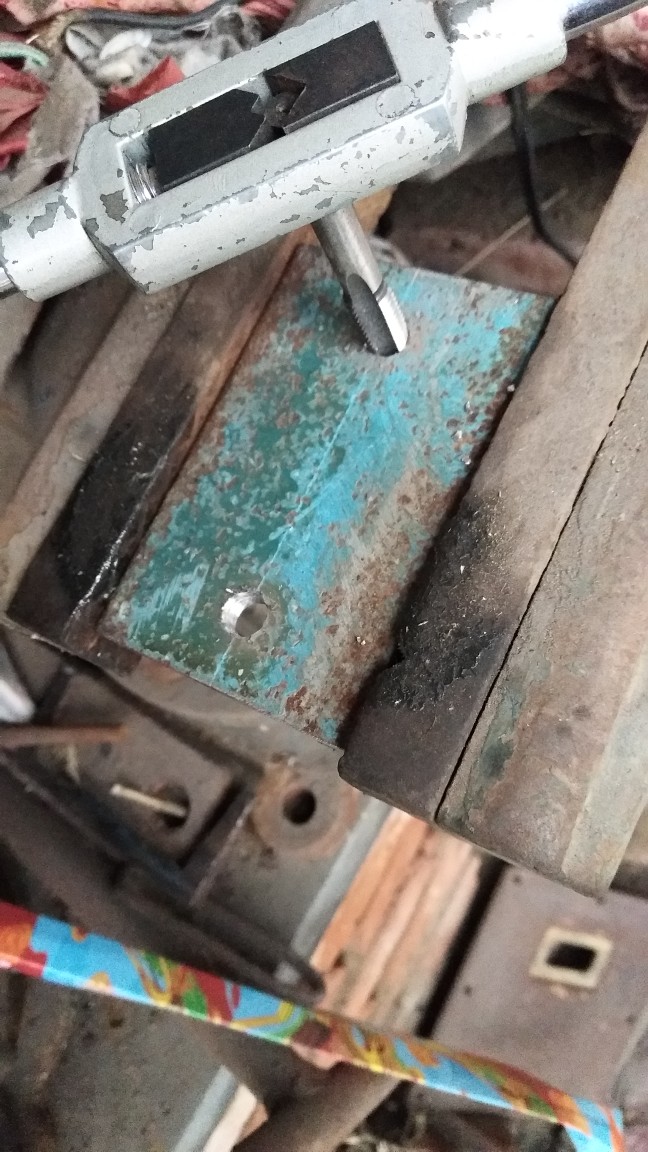

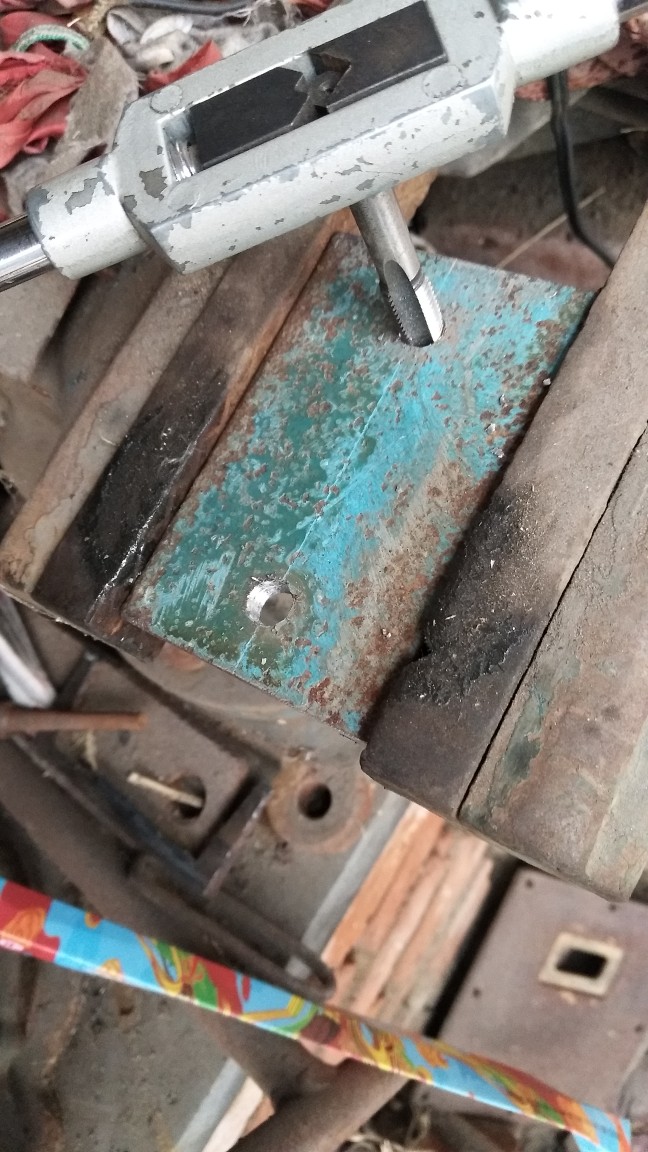

攻丝
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:11:11 来自手机 | 显示全部楼层

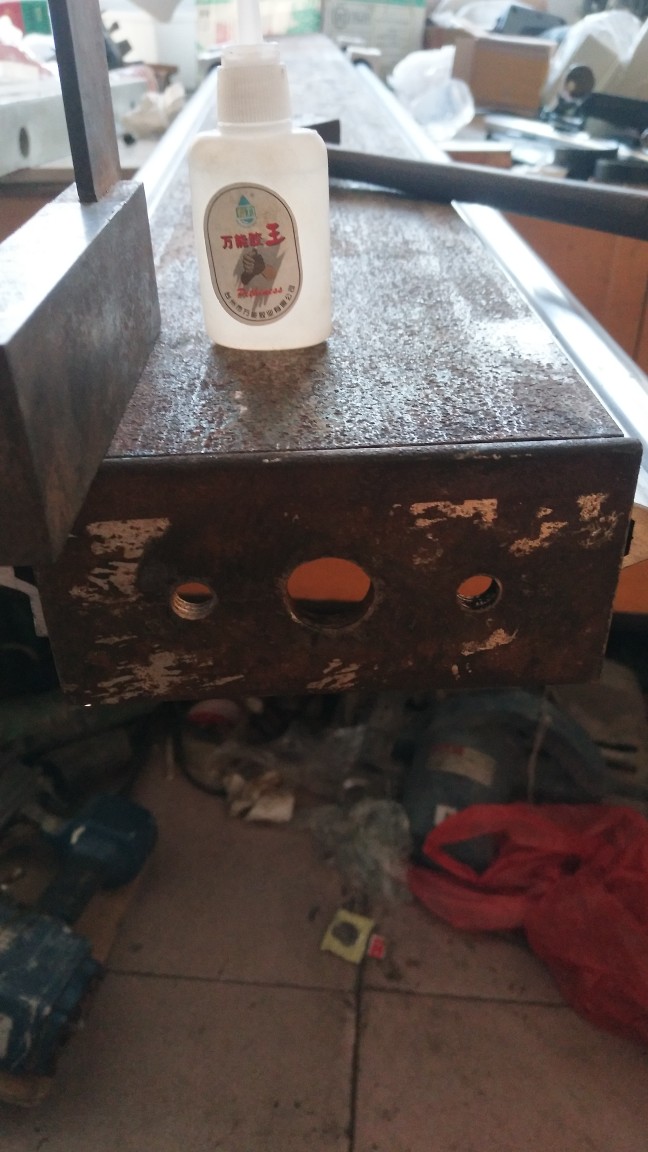

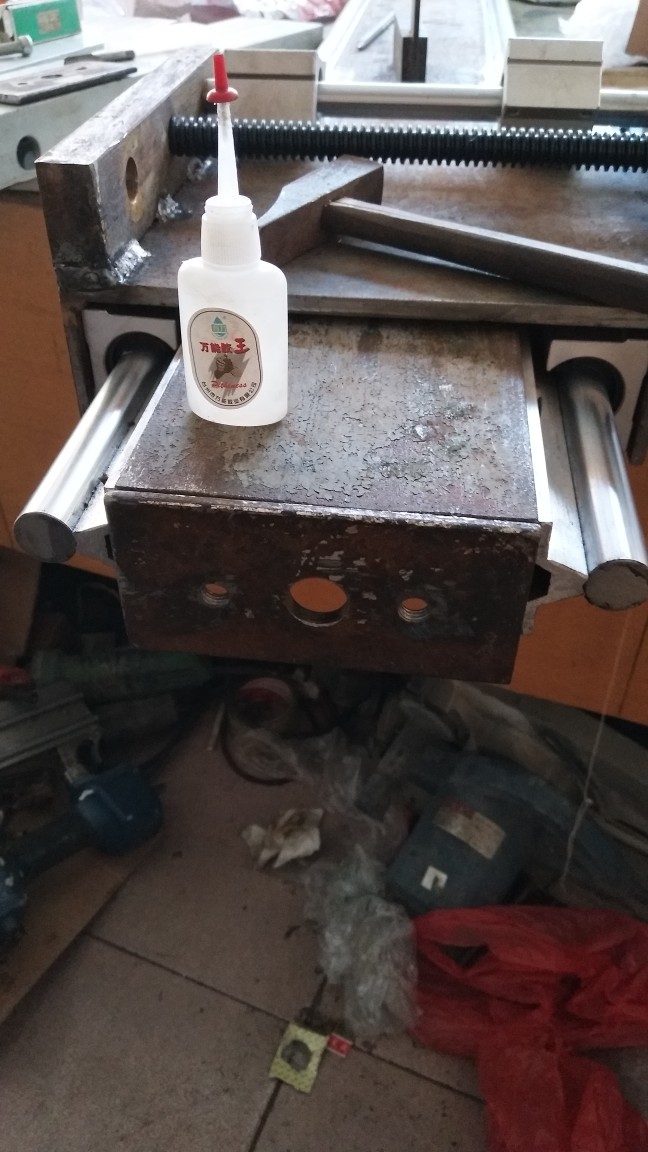

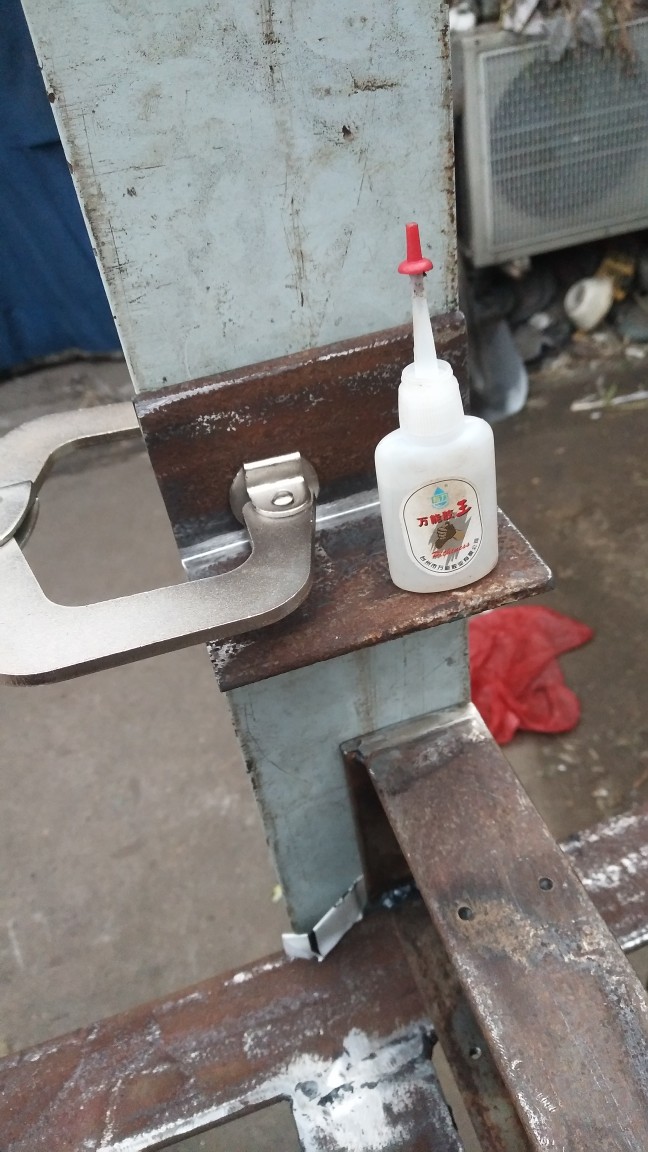

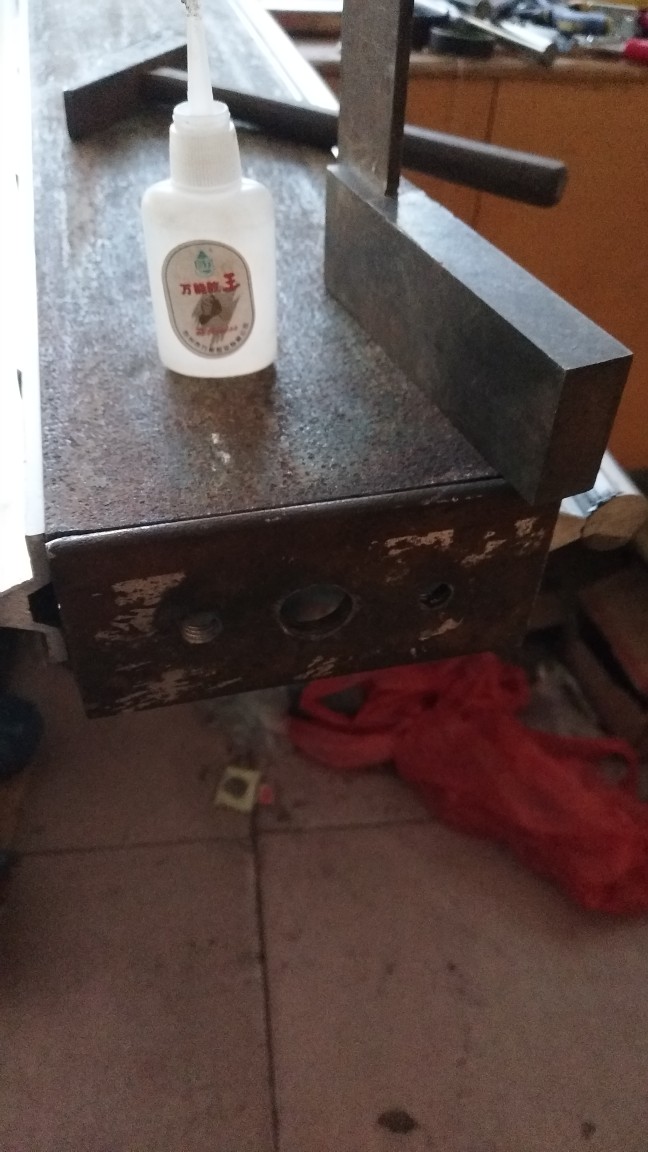

为了焊接时定位准确，摆好位置后用502胶水定位粘接，确认无误后焊机点焊，焊接
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:16:27 来自手机 | 显示全部楼层

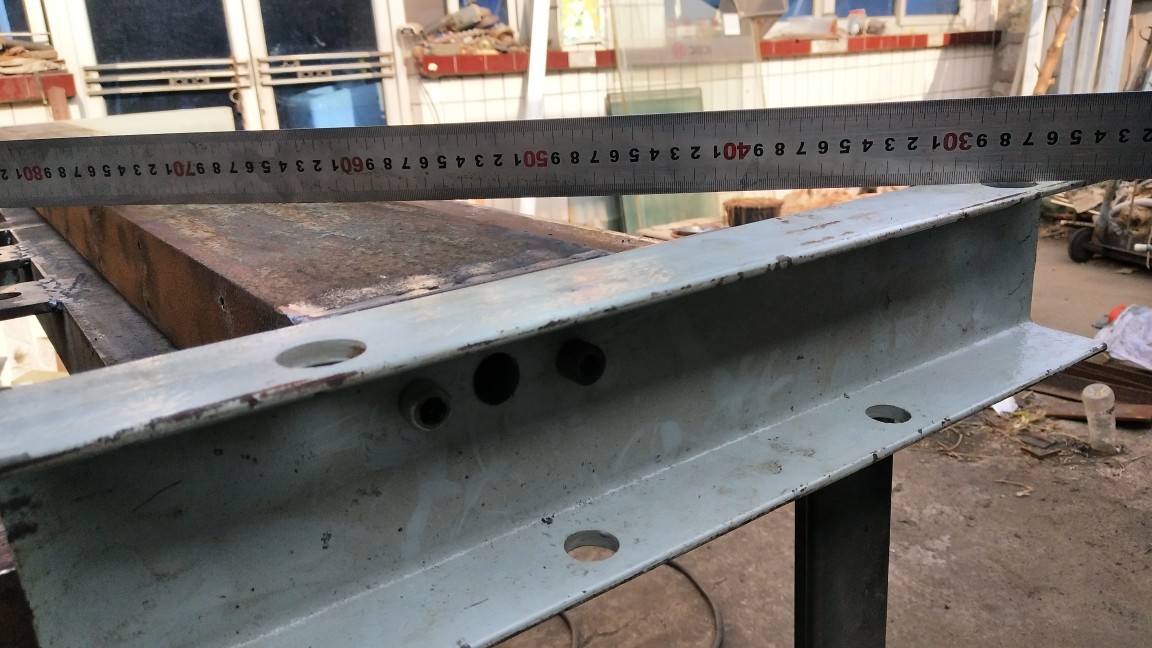

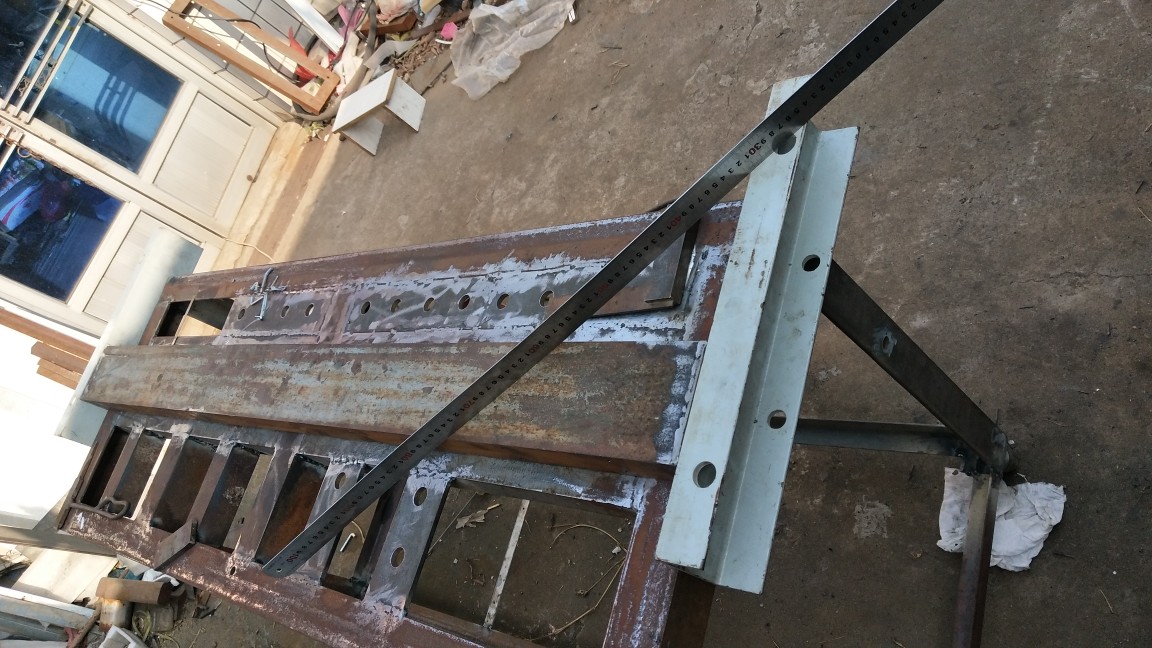

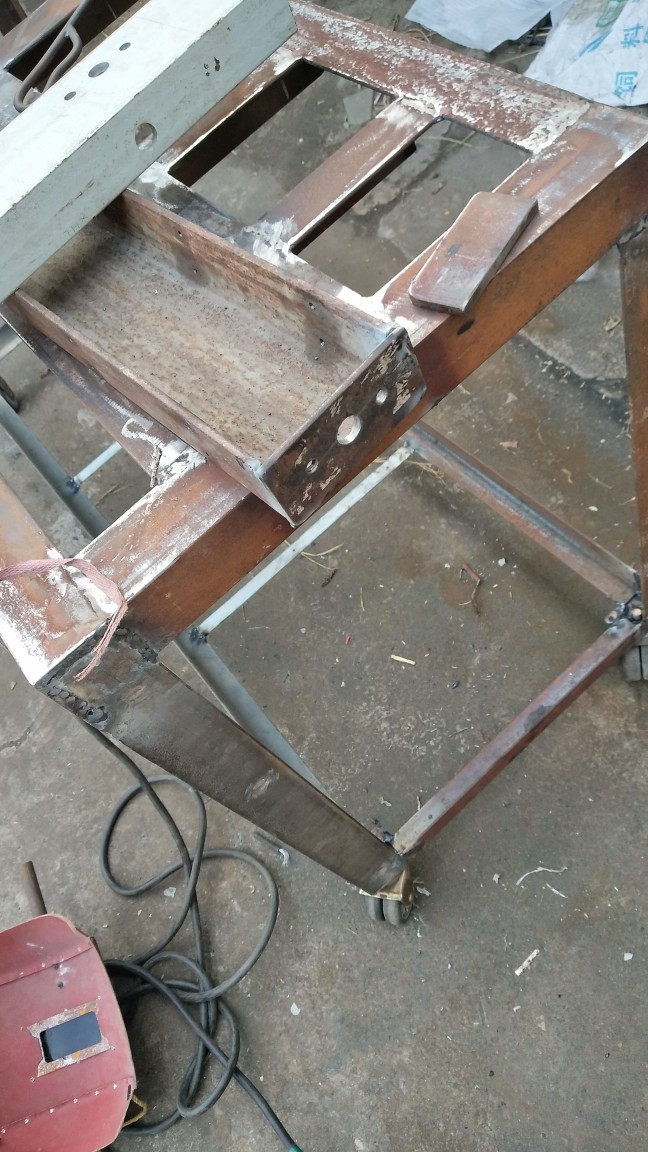

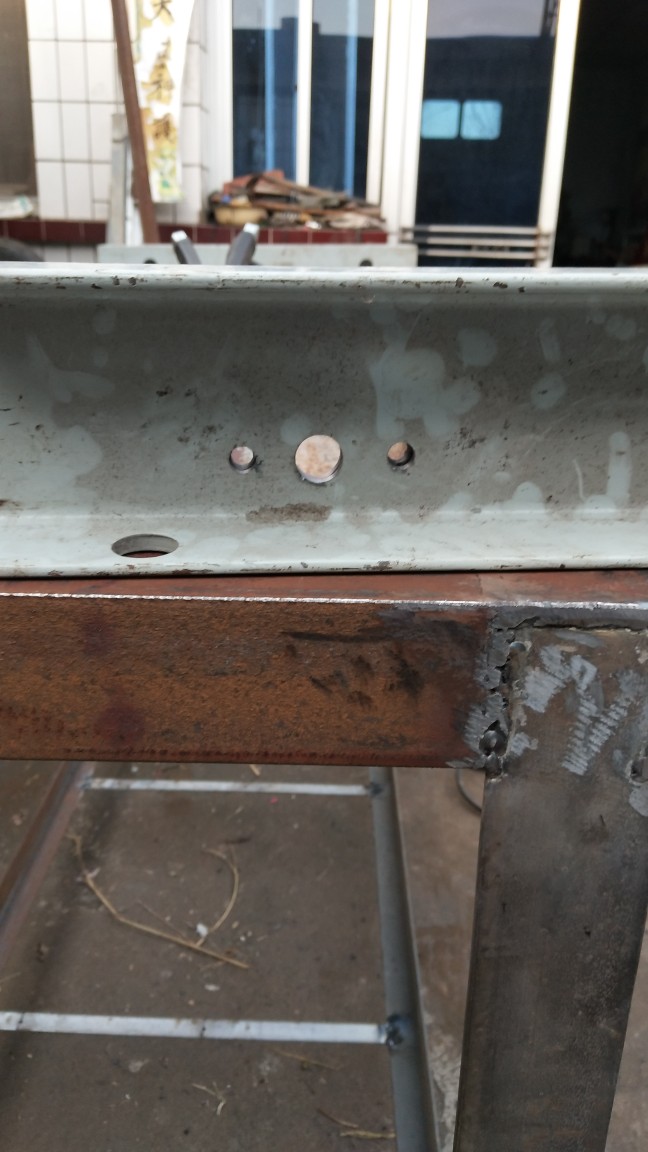

槽钢安装两边立柱(不要弄混)安装螺丝微紧，用纸片找正两槽钢垂直度，用大刚才找正两个槽钢的平面度，将来重要安装位置要打两颗6毫米稳钉，还没到货，到货一起打稳钉
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:19:21 来自手机 | 显示全部楼层

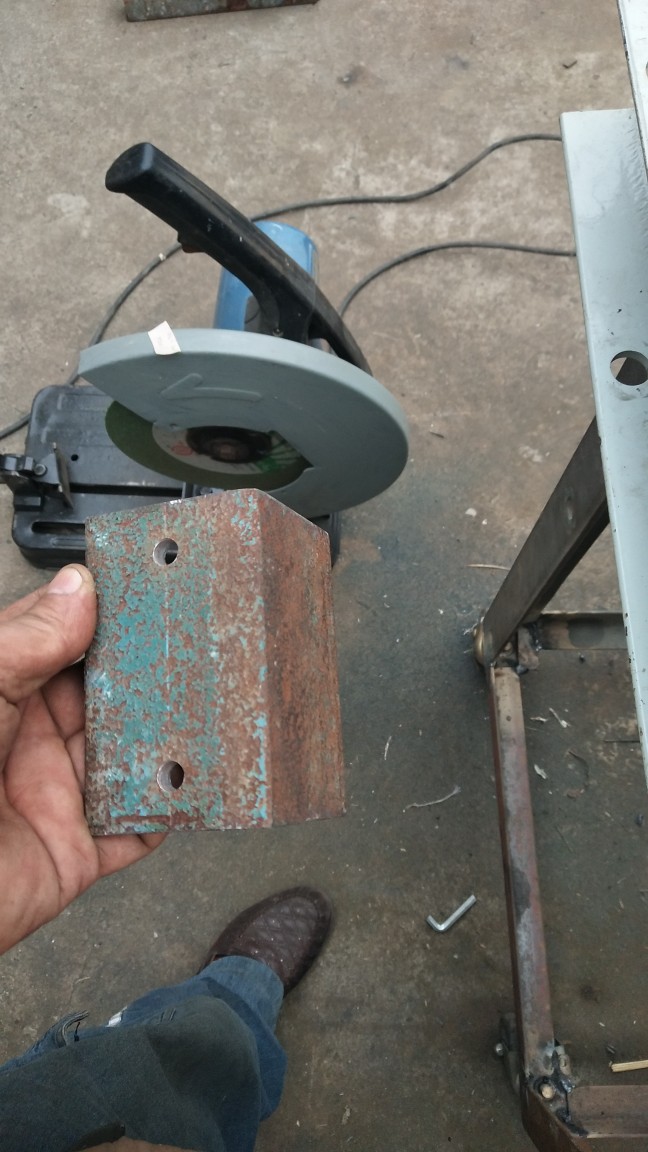

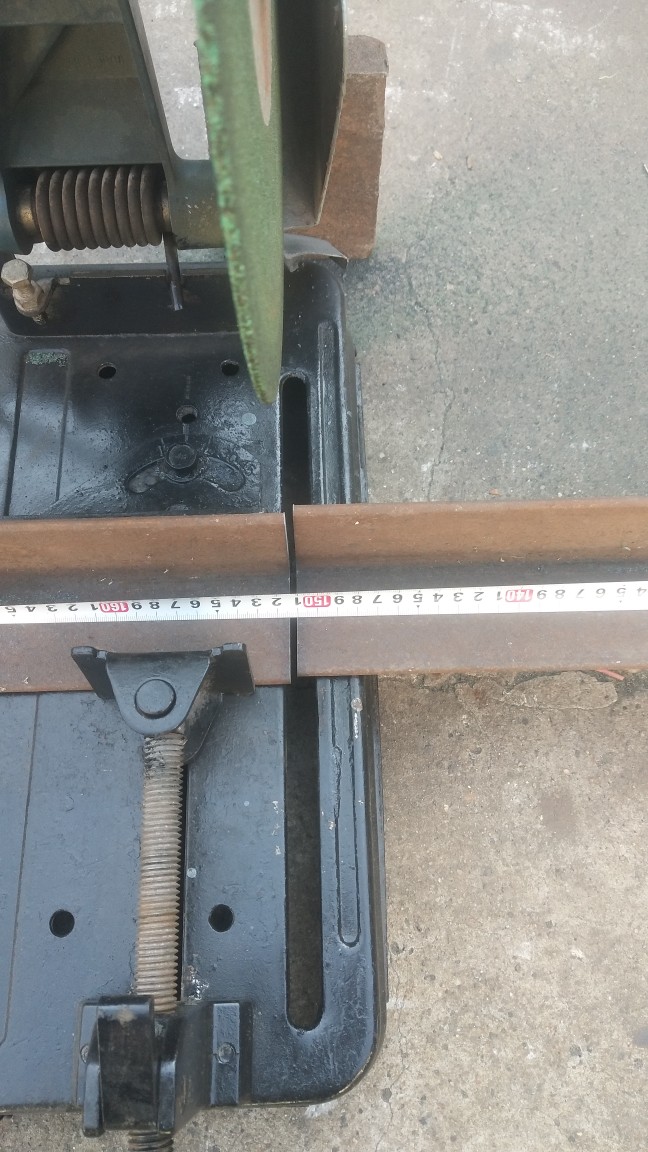

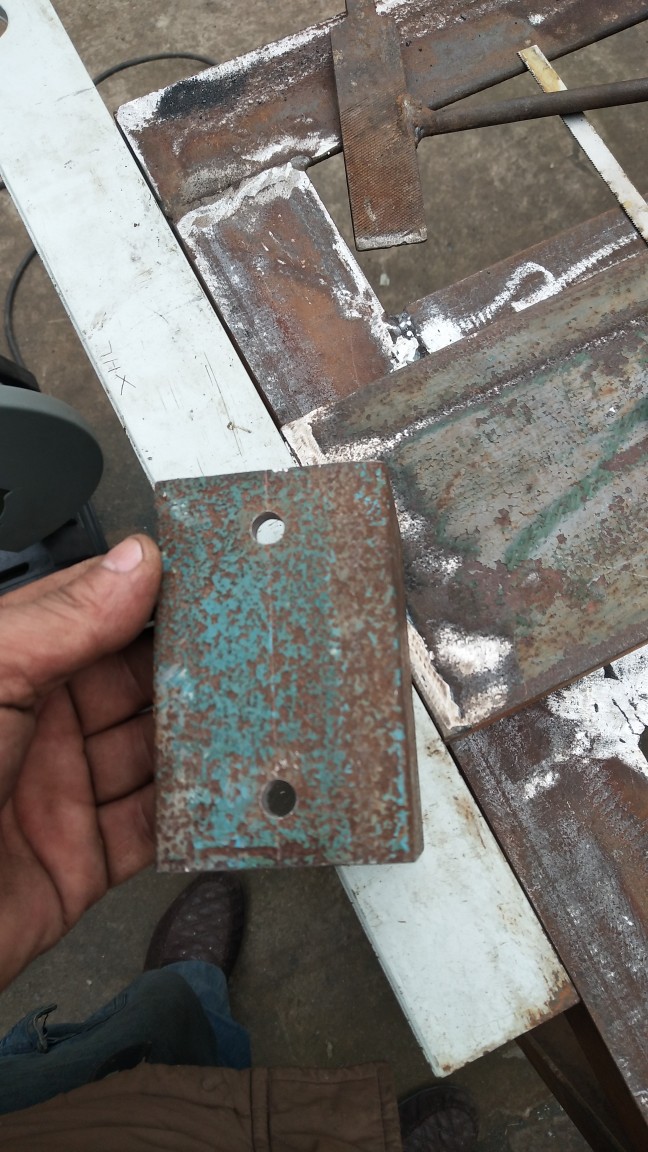

切两段62角铁，100毫米长，35毫米处打两个8.5的孔，攻M10的丝
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:24:18 来自手机 | 显示全部楼层

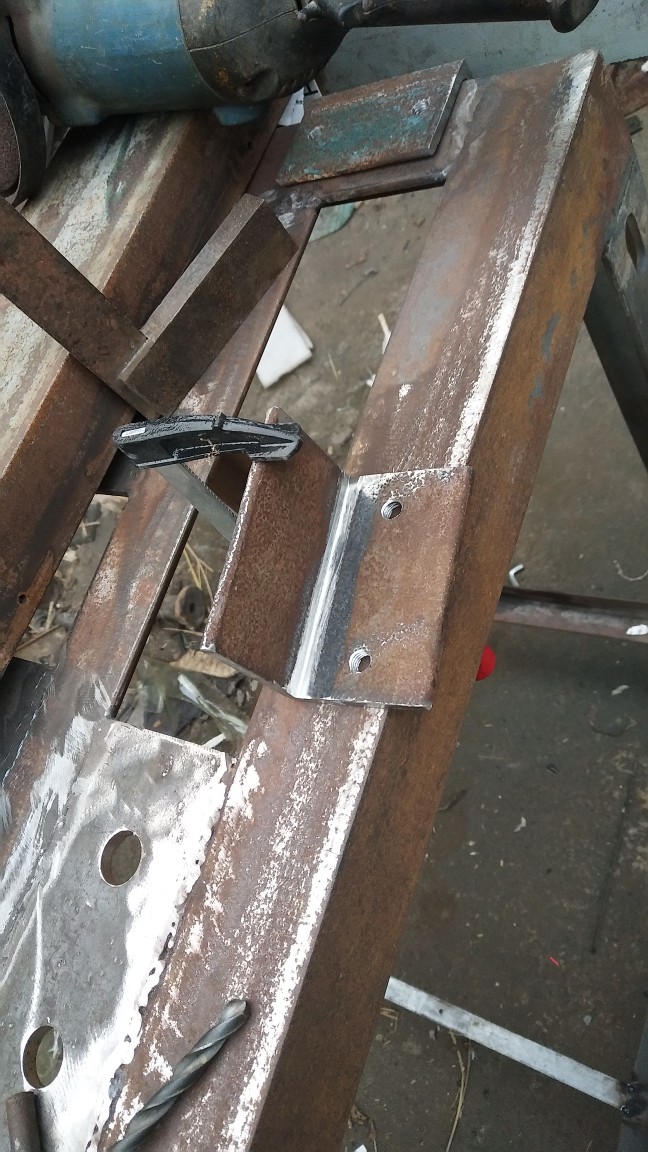

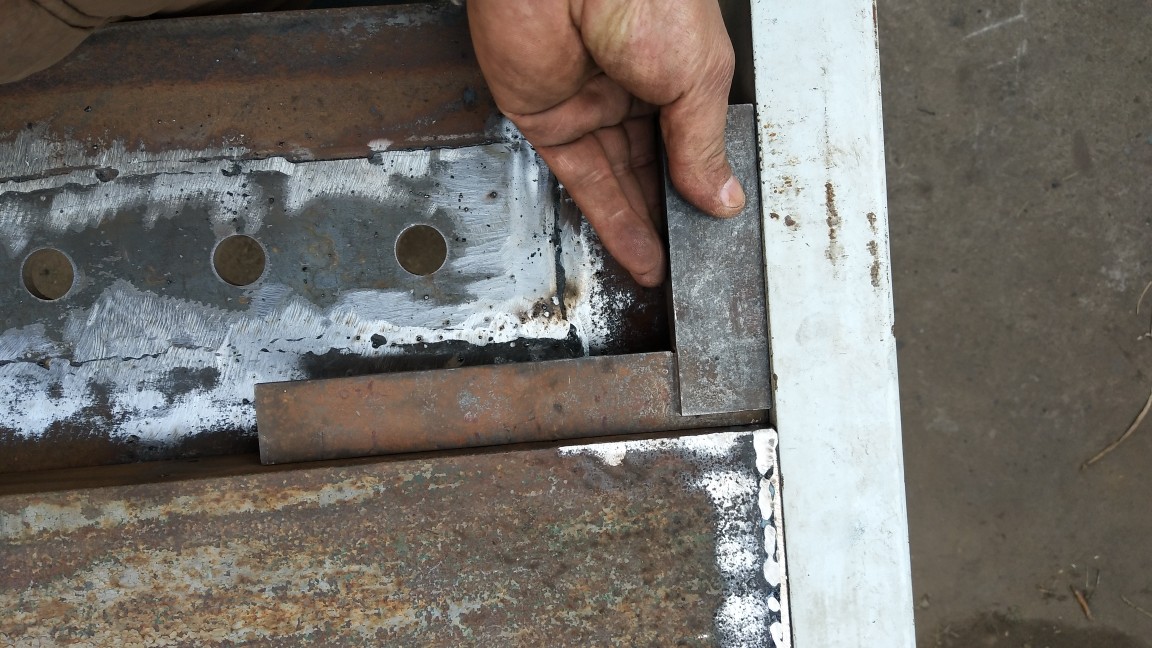

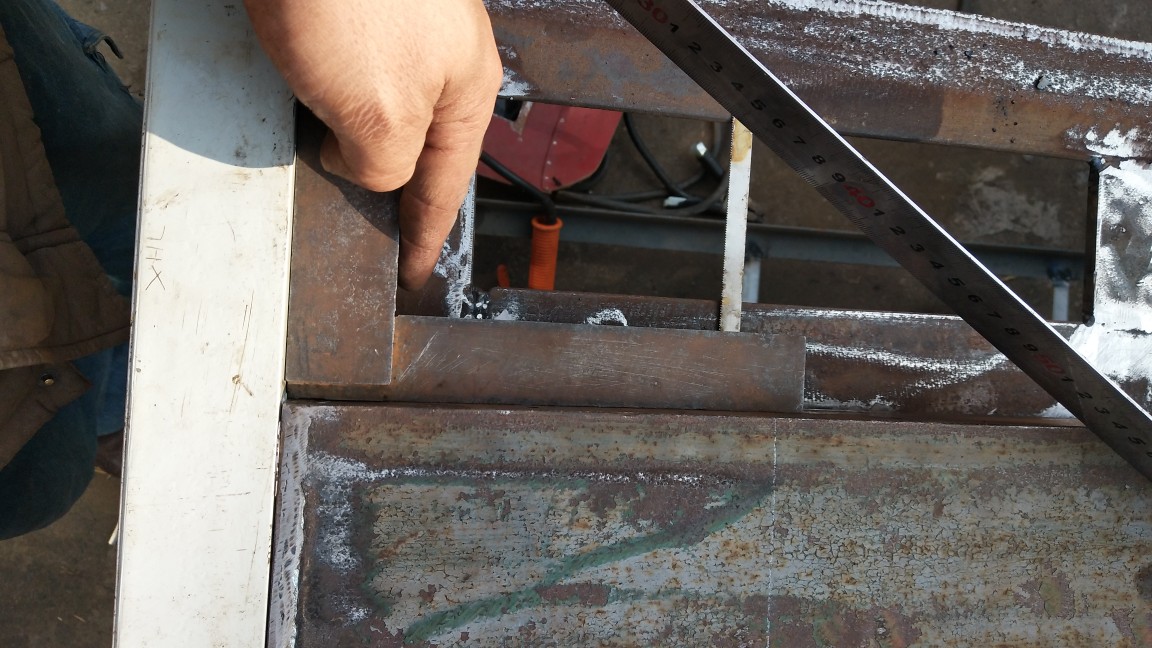

把角铁用夹具，夹到木工桌上，磨内真角，为90度，槽钢下110毫米处，夹紧，找正，502定位，点焊两点，临时固定，如果切割机要求切45度角度，这个角铁和槽钢要能定心回转，如果不要求45度，可以焊上
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:29:44 来自手机 | 显示全部楼层

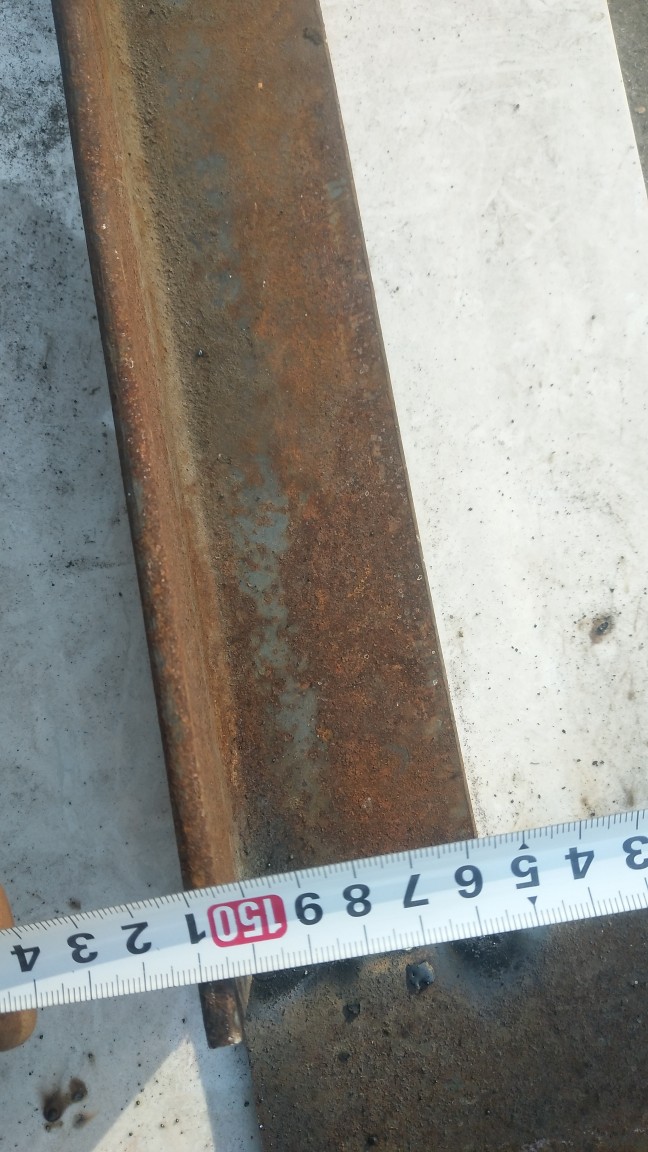

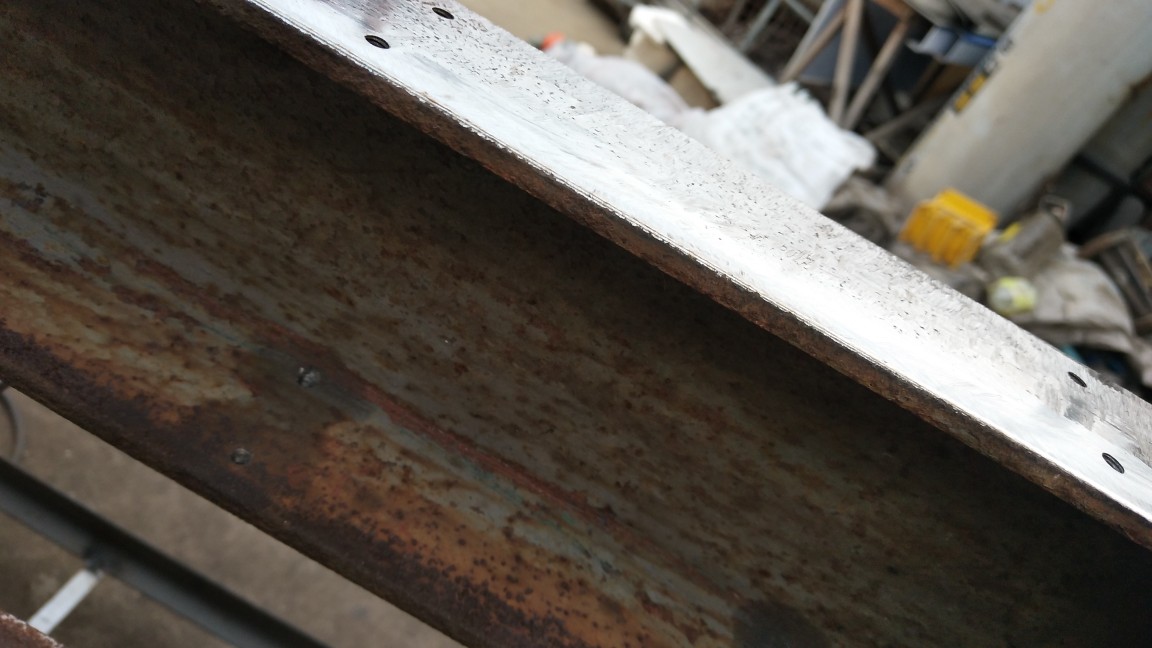

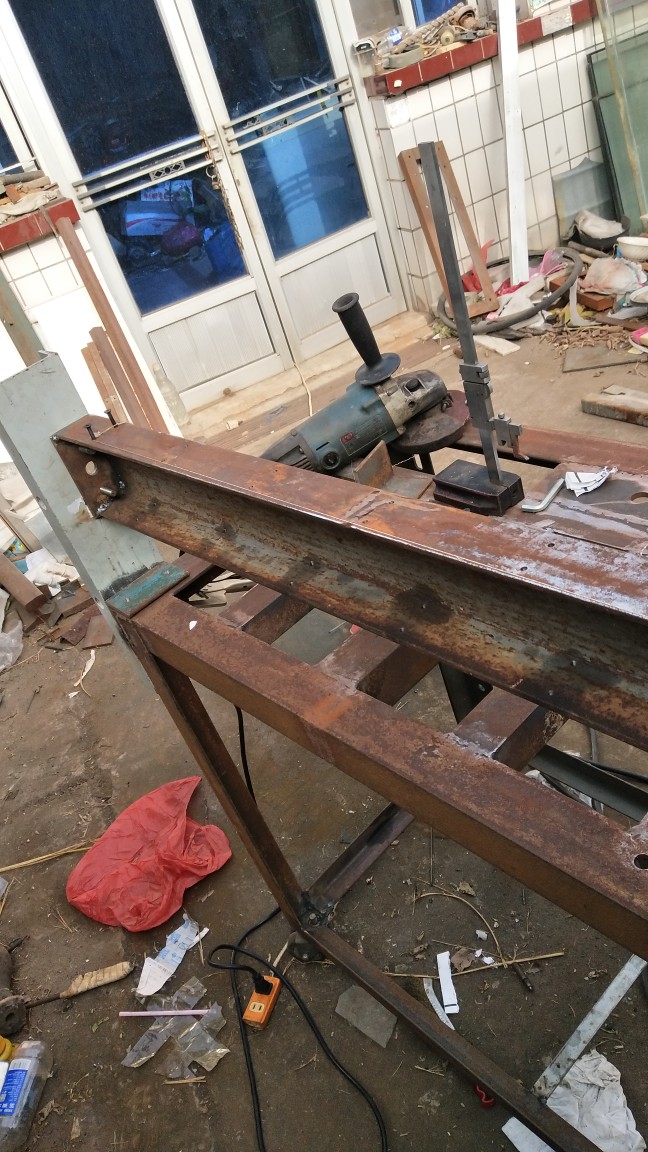

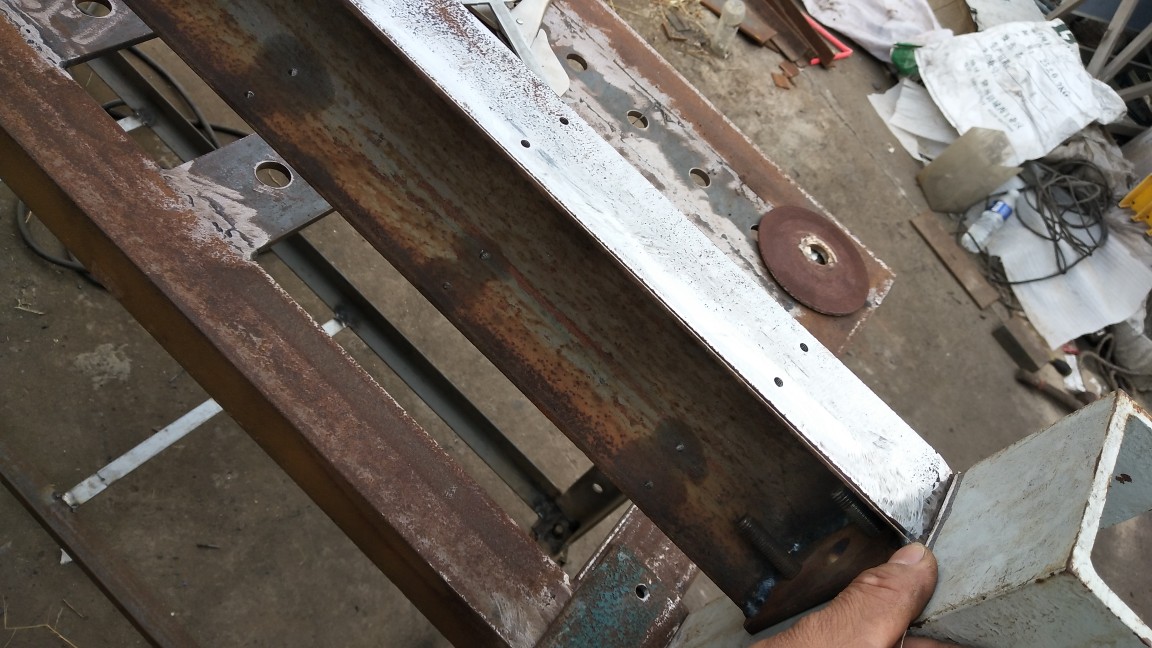

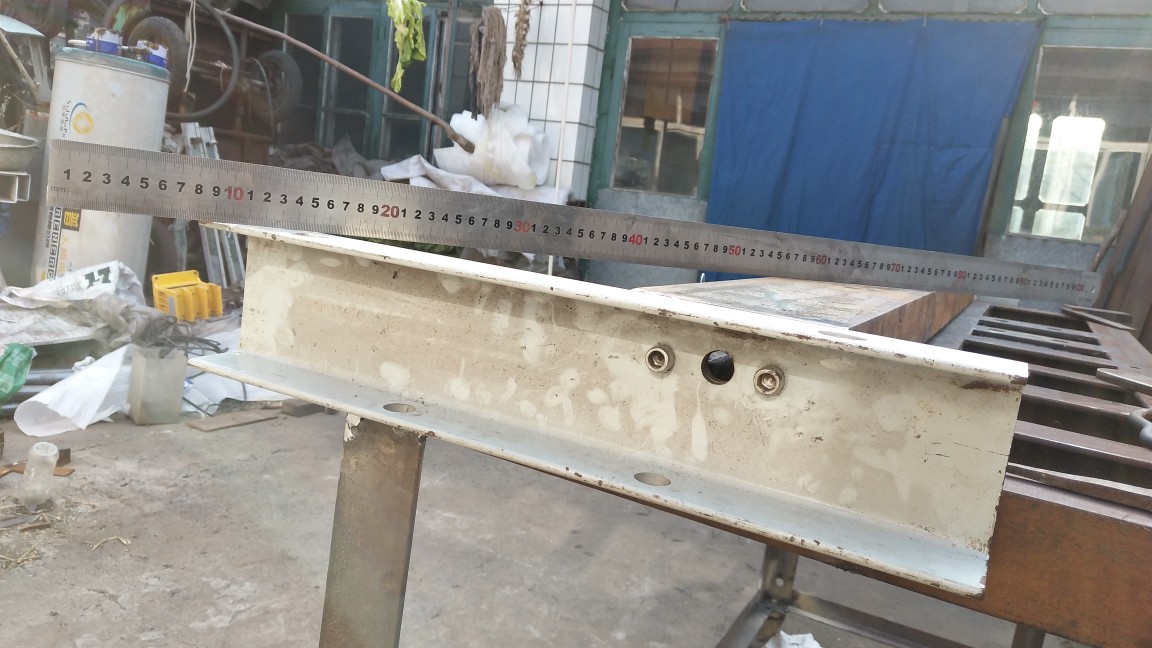

主梁120槽钢挂细线打磨上下肋板平直度，(上下肋板平行度要兼顾)主锯的深度控制，就依靠主梁的平直度，这是主锯的平度基准，150角磨机，砂光机，150好砂纸，500号砂纸，依次上，打磨了两个小时
来自安卓APP客户端
回复 支持 反对

举报

刘氏刀友
 楼主| 发表于 2018-11-27 22:34:20 来自手机 | 显示全部楼层

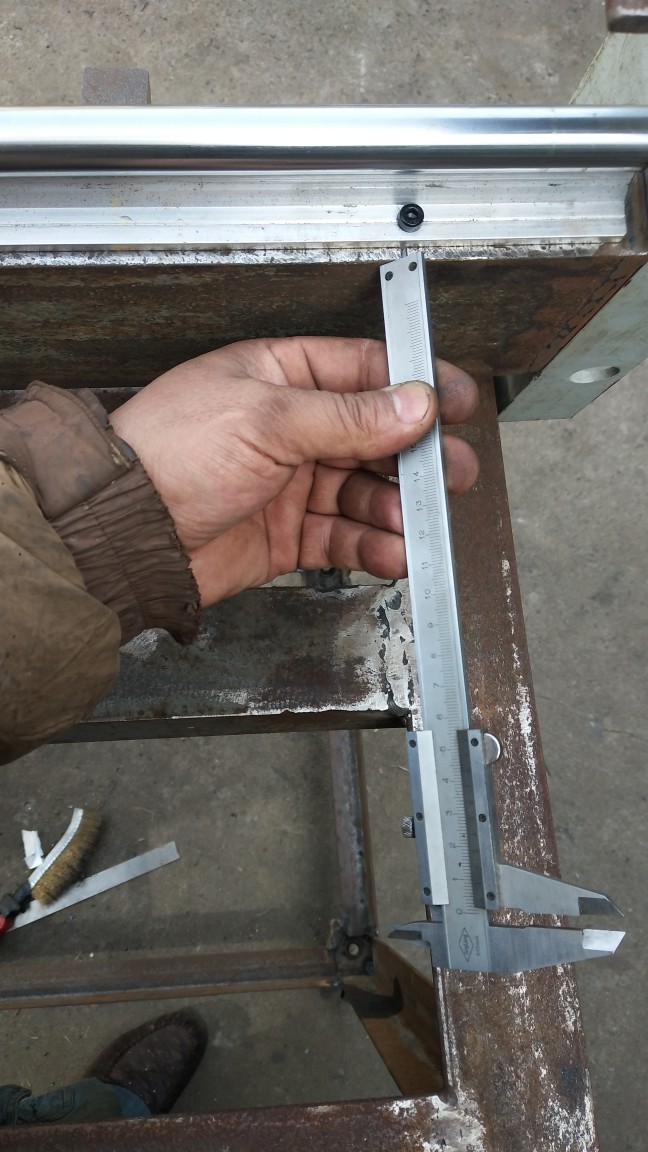

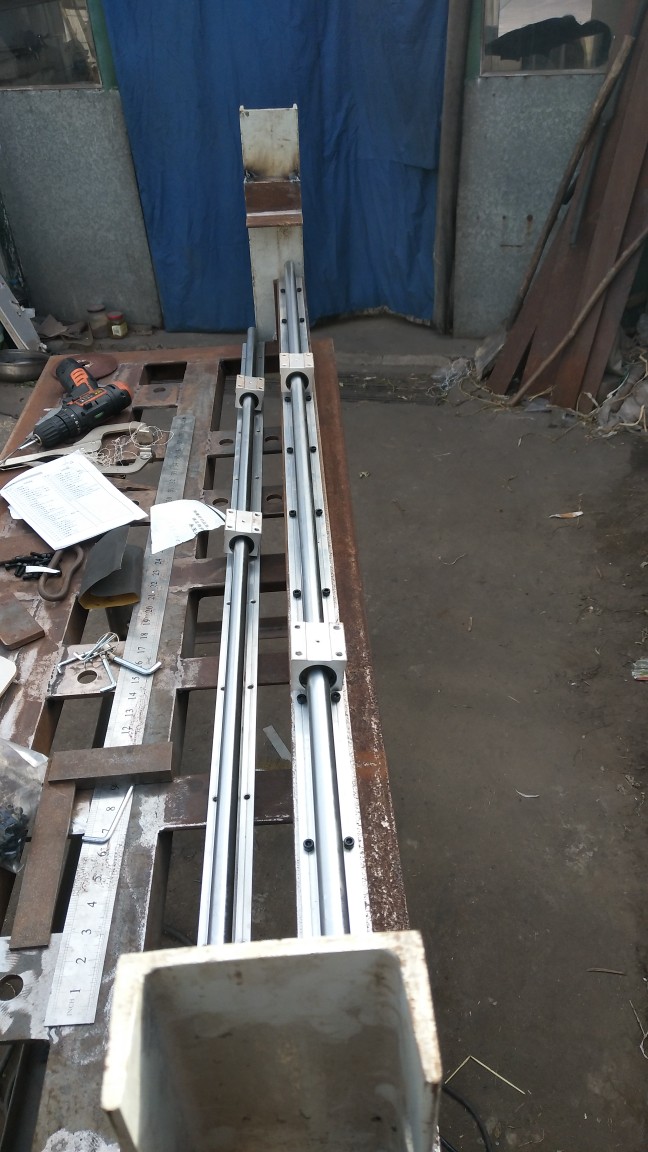

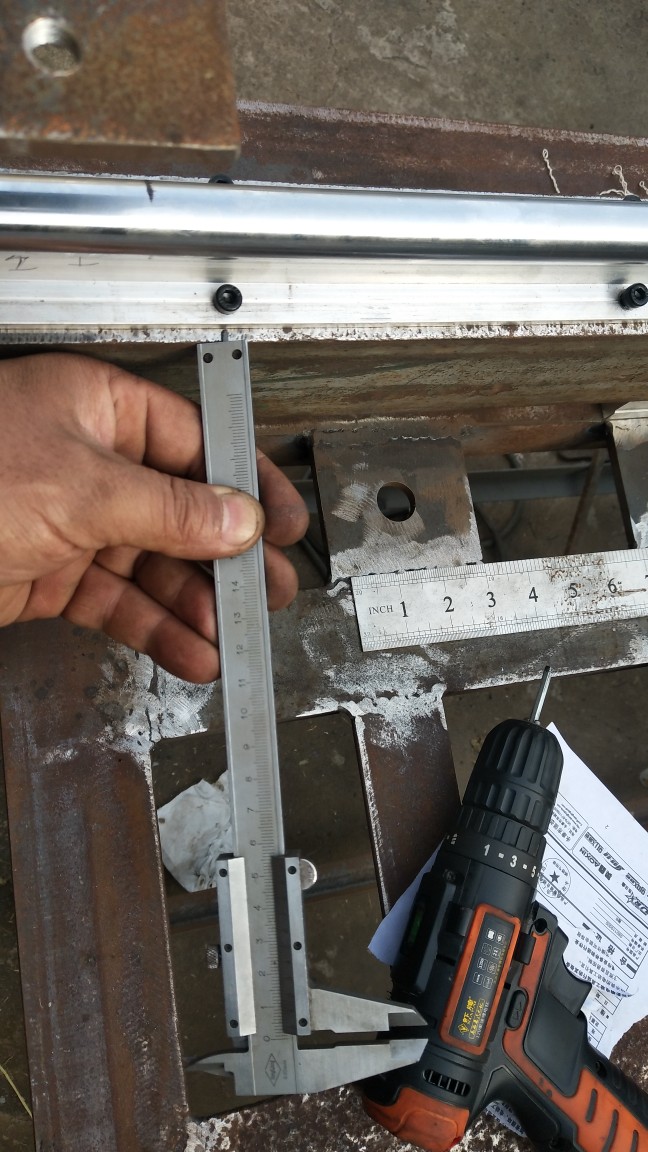

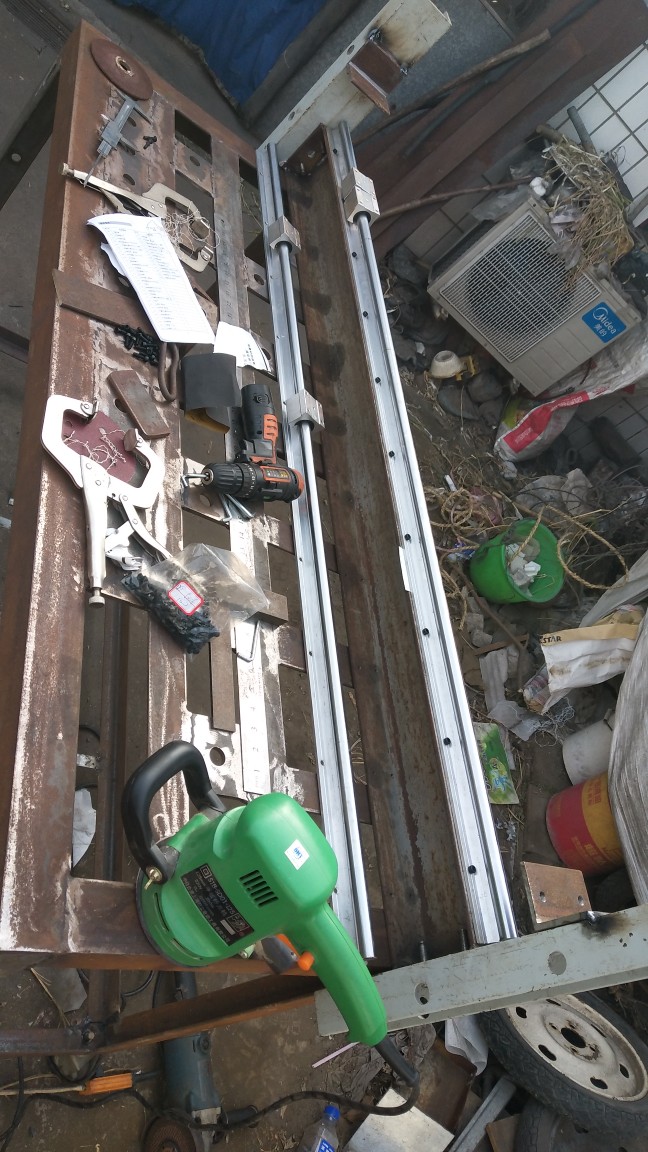

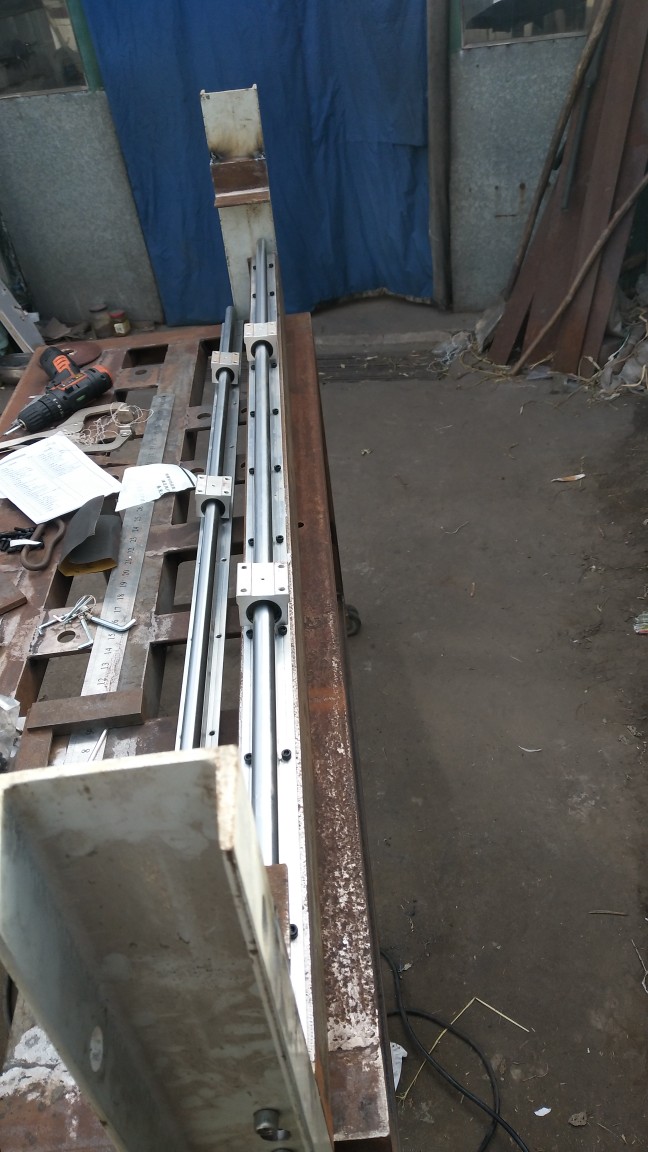

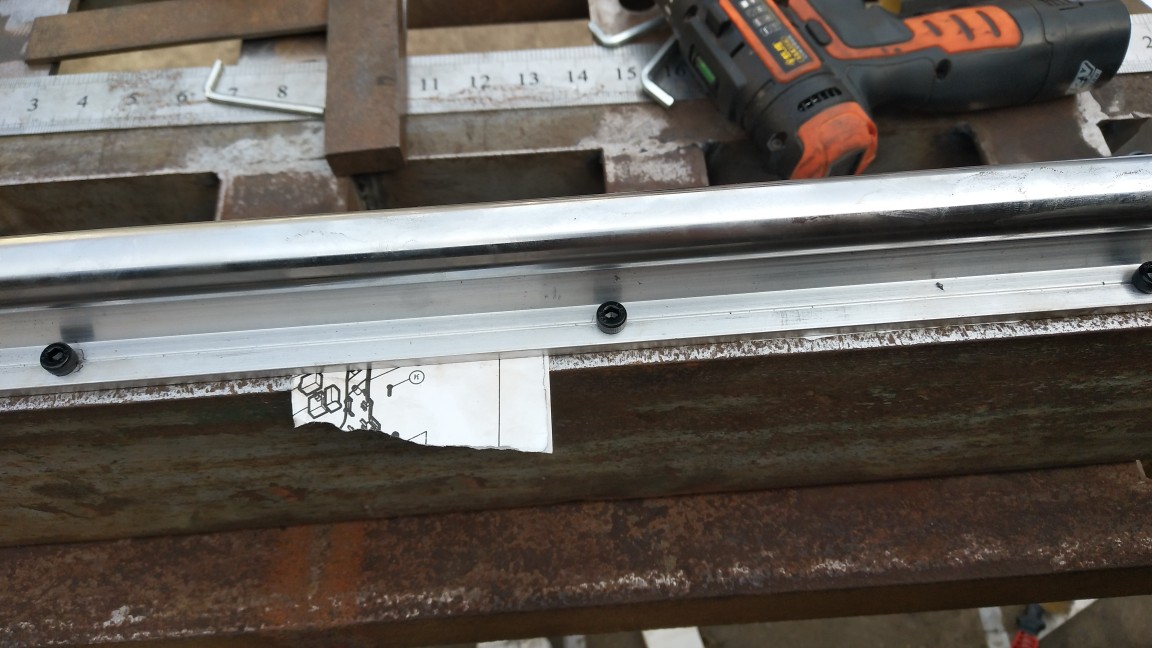

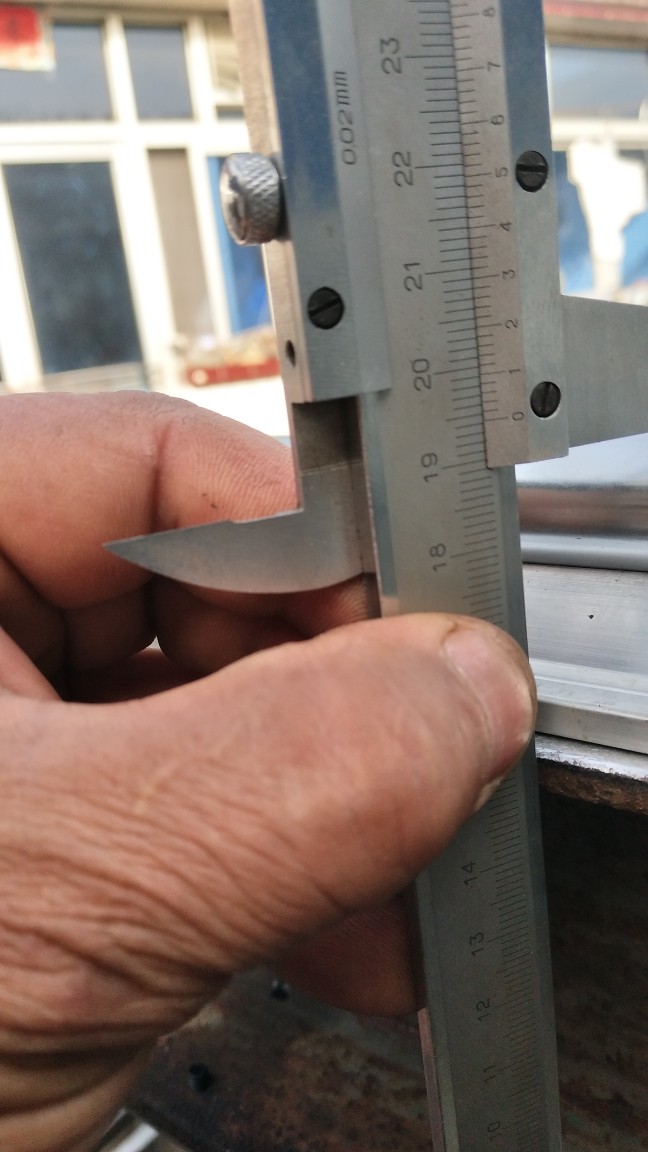

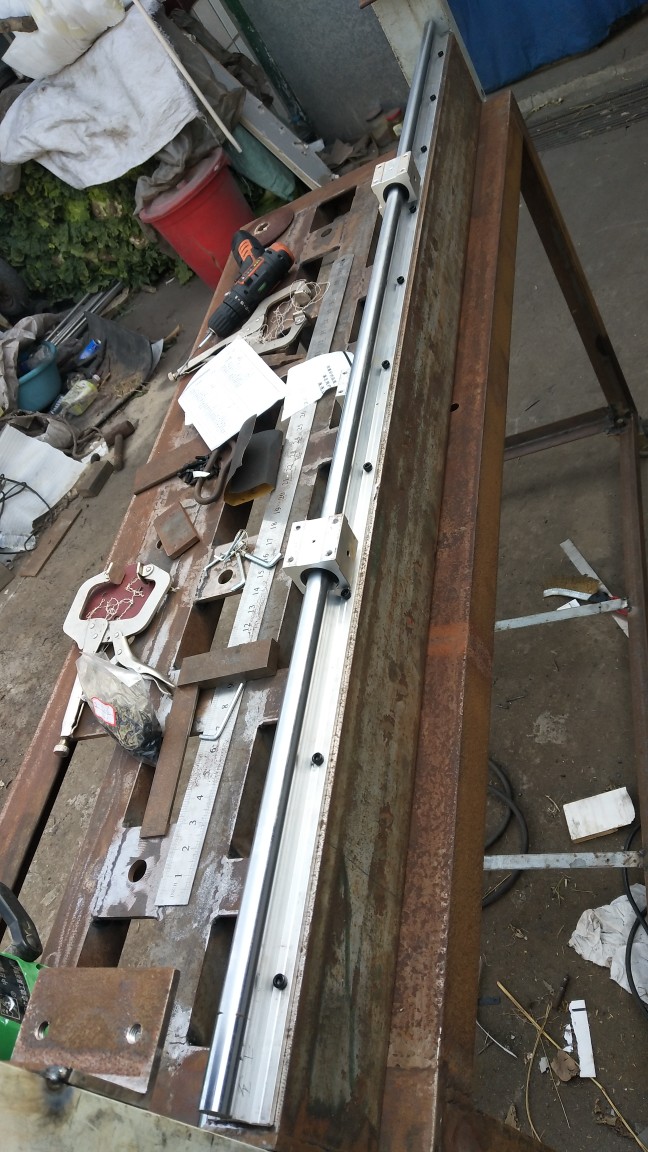

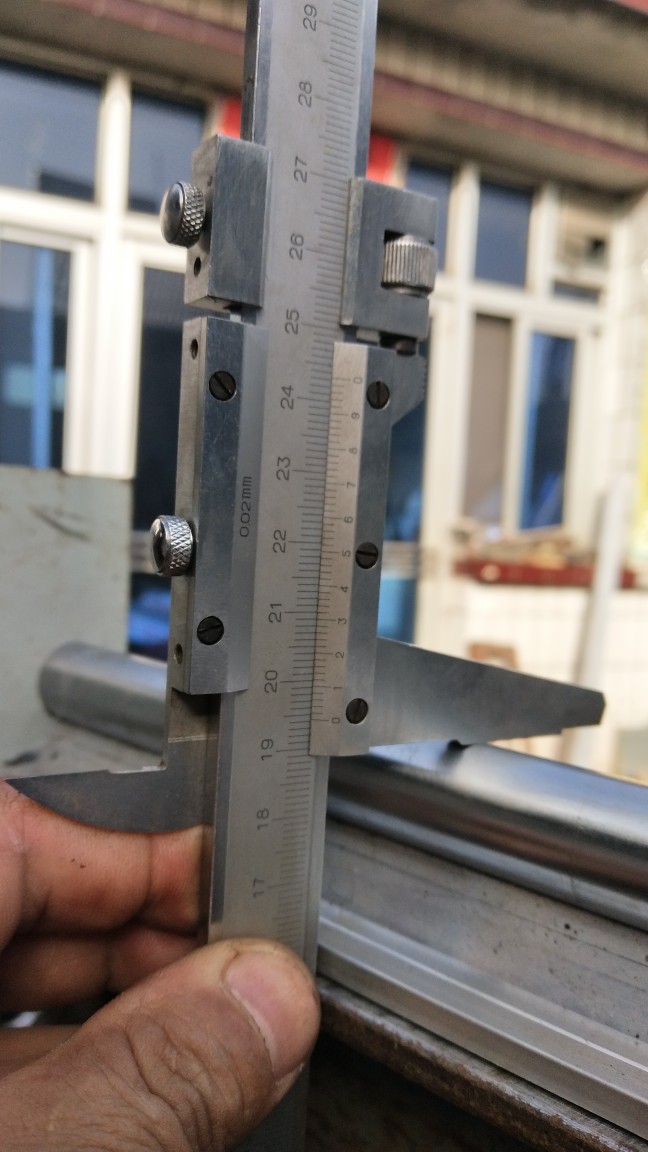

安装SBR20,滑轨，利用白纸调平直度，控制在0.1毫米内，两滑轨面平行度控制在0.1毫米内，两滑轨在槽钢两个肋板的平行度1510毫米范围内，不超过0.5毫米
来自安卓APP客户端
回复 支持 反对
