求助怎么设置丝杆和步进数据？

旭日阳光

无界创意 发表于 2018-10-28 11:09
/ d( b2 }' U0 Z) Z& K6 B已经加你微信了，用的阿甘微信号

好的谢谢
* ~! T# p& F7 ^3 y% b$ X+ M

旭日阳光

是不是和控制板有关？关机后用手推一下主轴板子上有个灯亮。是不是有记忆把关机的位存在板子上了，下次开机位置就不对了？
8 l* A2 e6 x8 S- i* i

旭日阳光

nini21800 发表于 2018-10-25 14:51
最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

+ `  A* j! i' p- k0 {  \9 M调出手轮，设置成单步，每步1ｍ ...

订的丝杆到了想按您的方法测试一下，把每步设置成1或10然后按那个键Z轴开始动呀？如果按对刀的手轮Z一松手就停了。
+ R; o9 x  @, m) {# V

nini21800

旭日阳光 发表于 2018-11-21 17:09
订的丝杆到了想按您的方法测试一下，把每步设置成1或10然后按那个键Z轴开始动呀？如果按对刀的手轮Z一松 ...

! D5 [0 x# Q0 K% |+ F) G' }0 @$ X每步走就是这样，一步走1mm或更多，要走多少长就按多少次，这样只是为了走的数是整数，也可以直接输入G0 Z10或G1 Z10 F200（Z和F的数可以改Z10就是Z往正方向走10mm）。走整数目的是看标尺时容易看。

旭日阳光

好的明天按您说的再试试，是直接在G代码载入窗口输入吗？错买了导程2的丝杆速度特别慢

nini21800

旭日阳光 发表于 2018-11-21 19:44
好的明天按您说的再试试，是直接在G代码载入窗口输入吗？错买了导程2的丝杆速度特别慢

设置好就不慢了，不是在那里输入

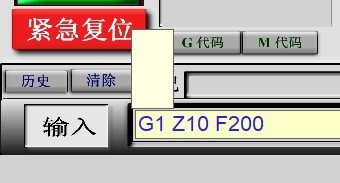

在上面找到：手动编程，或   诊断
2 O' w, a0 u4 j再在下面的输入右边框中鼠标点一下就可以输入了，输入完后按键盘回车。（输入数值不要太大小心撞机，G0是快速，G1是按F值走，记得几轴都有 + 和 - ）
. F' a! }  |( E7 ~& L9 C; ^. J7 m, e
8 {% e% k" U% A( U  s3 Y+ S
/ P1 b2 m  f* x3 o) r% T: R5 e* ^( A


. p9 ^; g# ~' p( O) R8 W9 P

旭日阳光

nini21800 发表于 2018-11-21 19:58
设置好就不慢了，不是在那里输入

在上面找到：手动编程，或   诊断

1 G5 C# @$ A" Z$ K  F! K6 Y输完按开始循环么？然后拿尺子量实际走的数值和输入的相符不，是这样么师傅？

nini21800

旭日阳光 发表于 2018-11-21 20:10
- _' d( M; a) P# d输完按开始循环么？然后拿尺子量实际走的数值和输入的相符不，是这样么师傅？

$ {4 K) g3 o, K不用按开始循环，直接回车就行。要先做好记号，或直接把尺放旁边。

旭日阳光

nini21800 发表于 2018-11-21 20:13
不用按开始循环，直接回车就行。要先做好记号，或直接把尺放旁边。

, l6 l/ Y6 z9 ~谢谢您的耐心回复，明天我试试。遇到我这么笨的徒弟您可能要无语了，但我能遇到您这样有耐心的良师益友是我的幸运真的非常感谢
; Z2 L/ s$ j" T' x

nini21800

旭日阳光 发表于 2018-11-21 20:19
3 P4 ]6 H) }6 {' k6 j& ]谢谢您的耐心回复，明天我试试。遇到我这么笨的徒弟您可能要无语了，但我能遇到您这样有耐心的良师益友是 ...

6 G0 F" B1 X" O# i大家一起学习吧，看你都不知雕了多少圆雕，我才刚开始学

旭日阳光

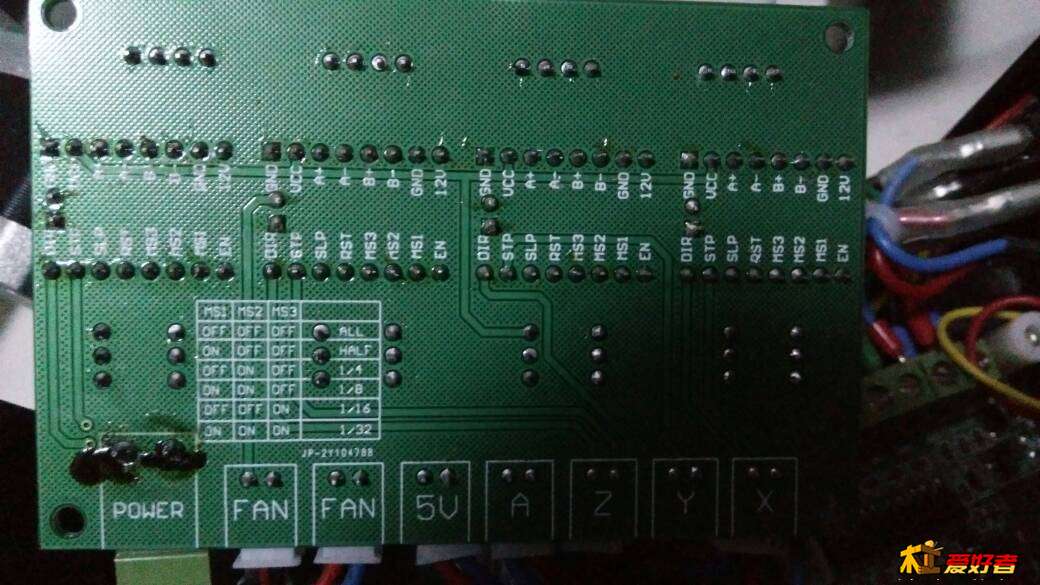

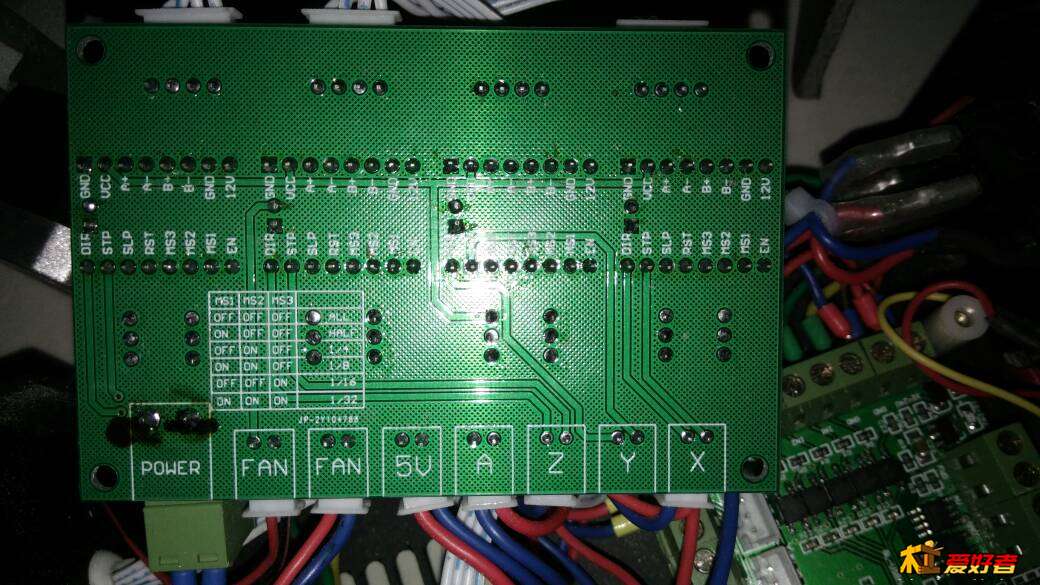

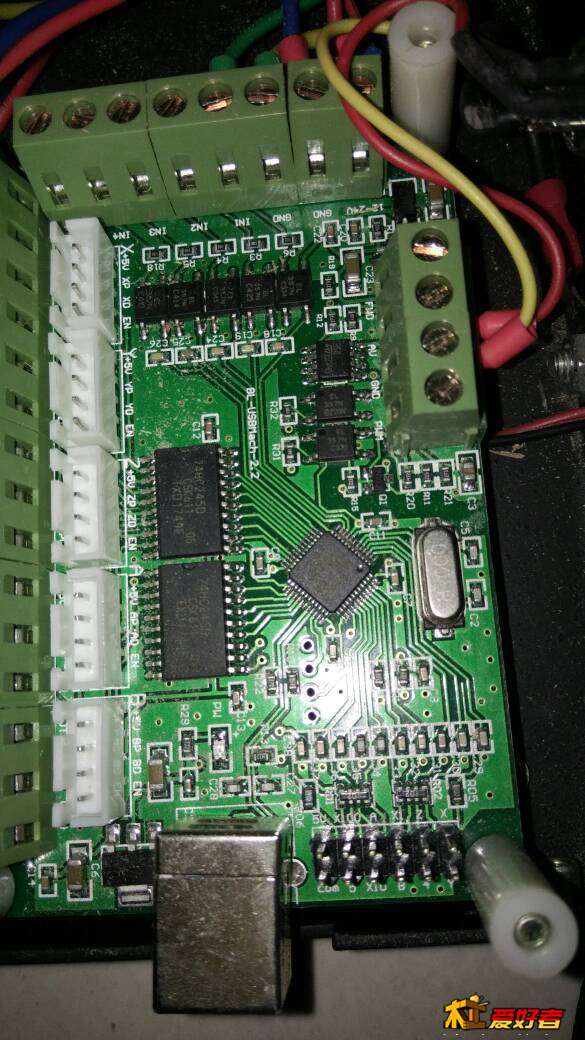

我刚把控制板拆了您给看看是多少细分的
3 E( B& [3 n0 f7 n' k: _
! }0 T( E6 C3 r8 n7 F

旭日阳光

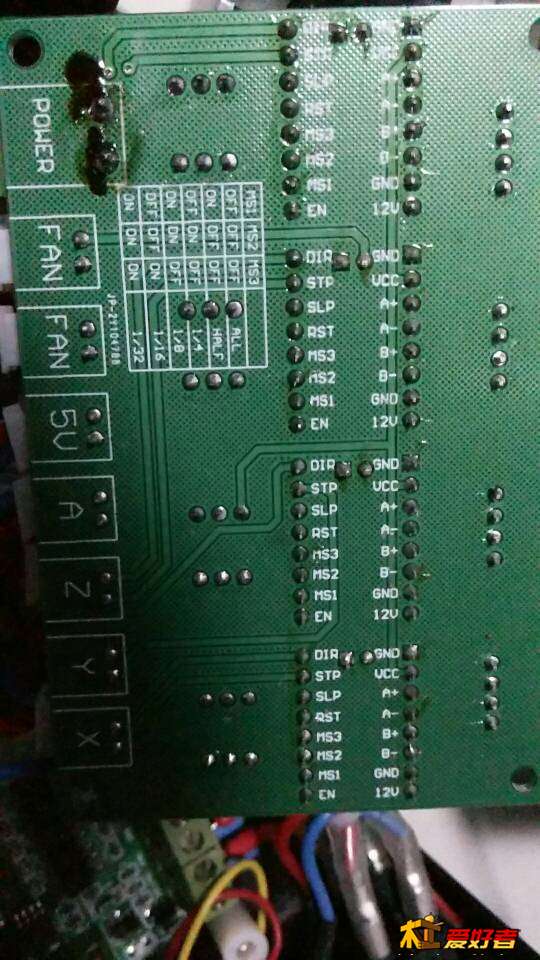

驱动板

& v8 H# {5 o# o3 H, N+ m' i8 Q& }
' G# ?+ g: R8 K4 `6 R

旭日阳光

nini21800 发表于 2018-11-21 20:13
不用按开始循环，直接回车就行。要先做好记号，或直接把尺放旁边。

) M1 O# t- M9 Y0 y$ R7 o按您教的方法测试，实际走的和设置数差一半。放Z轴走2厘米实际走了1厘米
3 b1 D0 @7 A& E, u: n

旭日阳光

nini21800 发表于 2018-11-21 20:34
大家一起学习吧，看你都不知雕了多少圆雕，我才刚开始学

; m3 l) D* Y# ?% g  O# I非常感谢按您教的现在设置2厘米实测走了2厘米，这算设置成功了是么？现在应该能正常雕刻了吧。太开心了，再次感谢
& b+ c! f7 P4 m" ]3 r. [, M' k

旭日阳光

nini21800 发表于 2018-11-21 20:34
大家一起学习吧，看你都不知雕了多少圆雕，我才刚开始学

3 O4 h2 {3 }; ]9 m* K1 v# T高兴过头了，2厘米应该填20才对，可我填的是200才走了2厘米，这是那的问题呀？
