求助怎么设置丝杆和步进数据？

旭日阳光

nini21800 发表于 2018-10-26 16:25
在ＭＡＣＨ3界面中点编辑Ｇ代码就可以打开了。

好的

" o. {1 Q6 ], E: L: X

爱就进行到底

旭日阳光 发表于 2018-10-26 16:17
  {8 A$ x+ x5 l# w: C" |) R在那改？

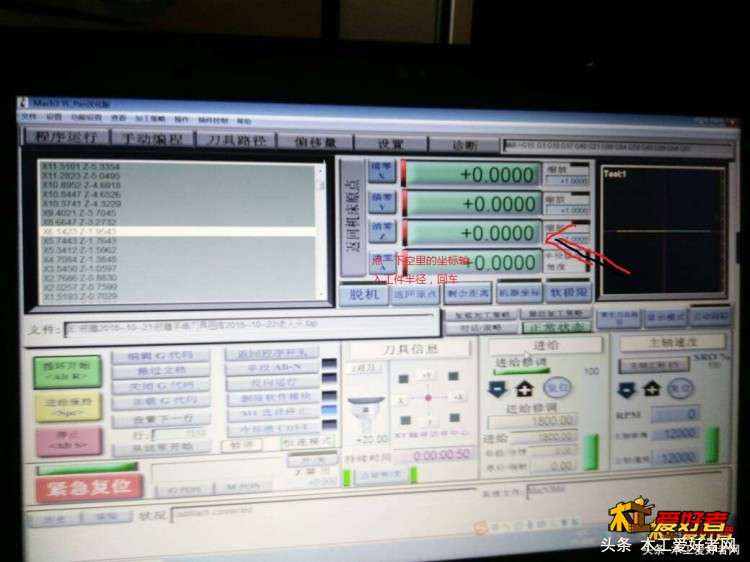

这里，机器的原点是工件的圆心，所以在表面对刀后要把高度设成工件的半径
* A3 w/ M5 Z+ }, p& w

爱就进行到底

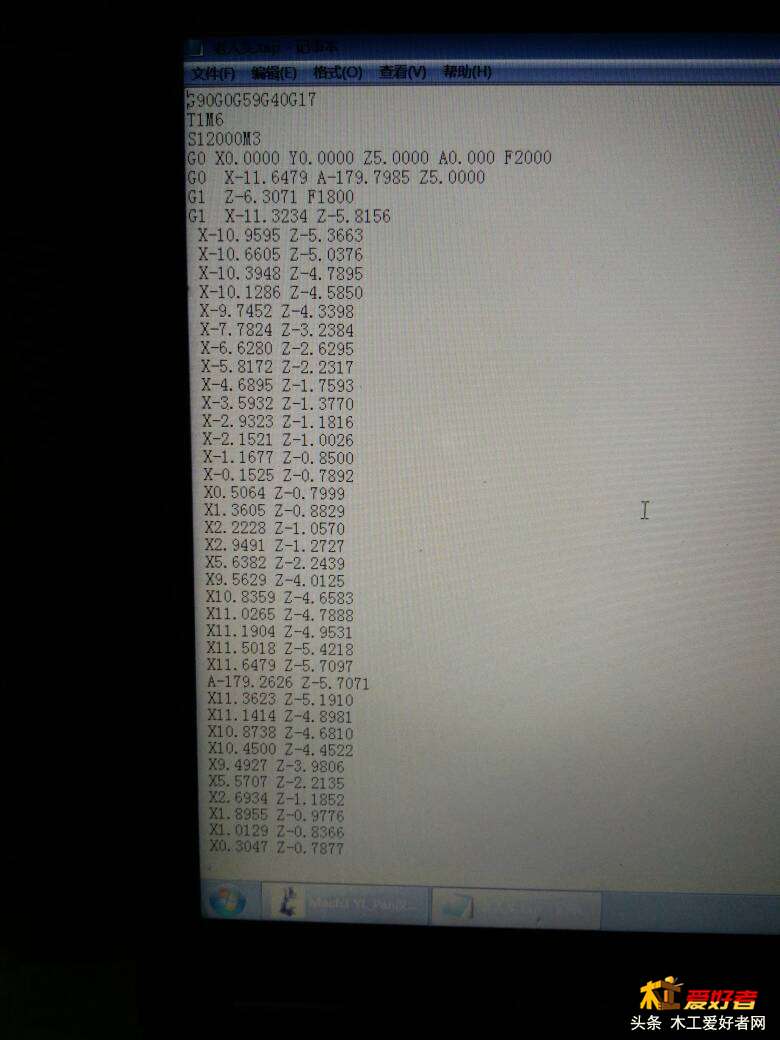

看了你的G代码，应该就是在工件的表面对刀的，不是输半径

爱就进行到底

你看下是不是你的皮带轮松了根据你的G代码，在工件表面对刀是没错的，只有一种可能，你的皮带轮松了，或者皮带坏了有些地方少齿了

旭日阳光

nini21800 发表于 2018-10-26 16:26
/ g) ^! W% ?9 Q8 |  \0 A; v应该是出刀路时设置0点位置在工件的中心线上了。

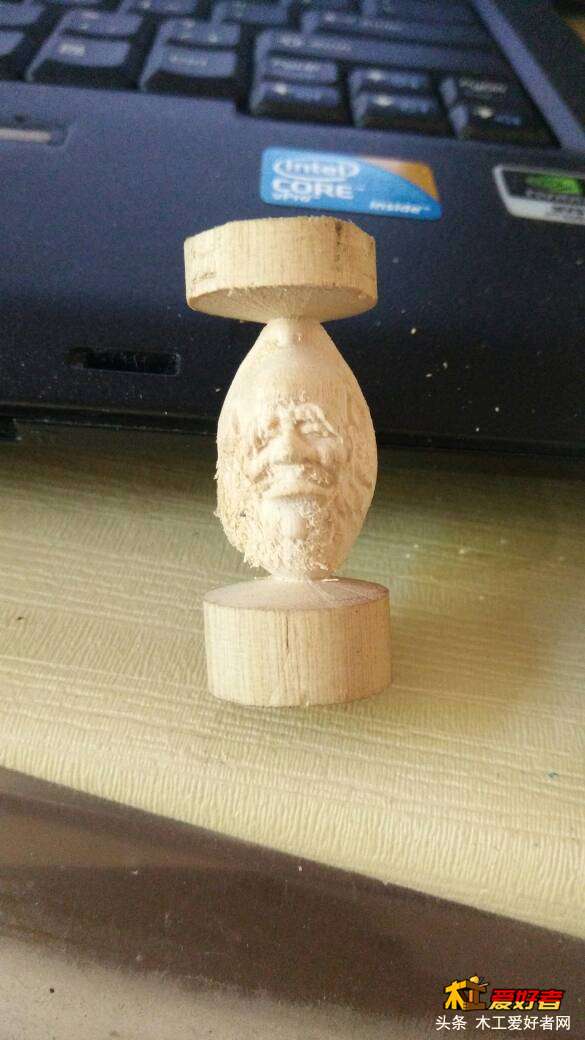

在那改？是重新出刀路？现在有个新问题雕出来的东西半边正常，半边是毛糙的，毛糙的地方连模样也看不出
# Q3 r, |2 h5 X; t0 s8 k1 [
- ~3 r' Y7 L) z2 |  W: ]

/ {- s, [( {! b) {3 P) B6 I) W2 N- |
5 H  M7 [+ _5 w5 z

旭日阳光

旭日阳光 发表于 2018-10-26 16:39
4 L6 N5 o" c  M& D; i3 K9 i在那改？是重新出刀路？现在有个新问题雕出来的东西半边正常，半边是毛糙的，毛糙的地方连模样也看不出
...

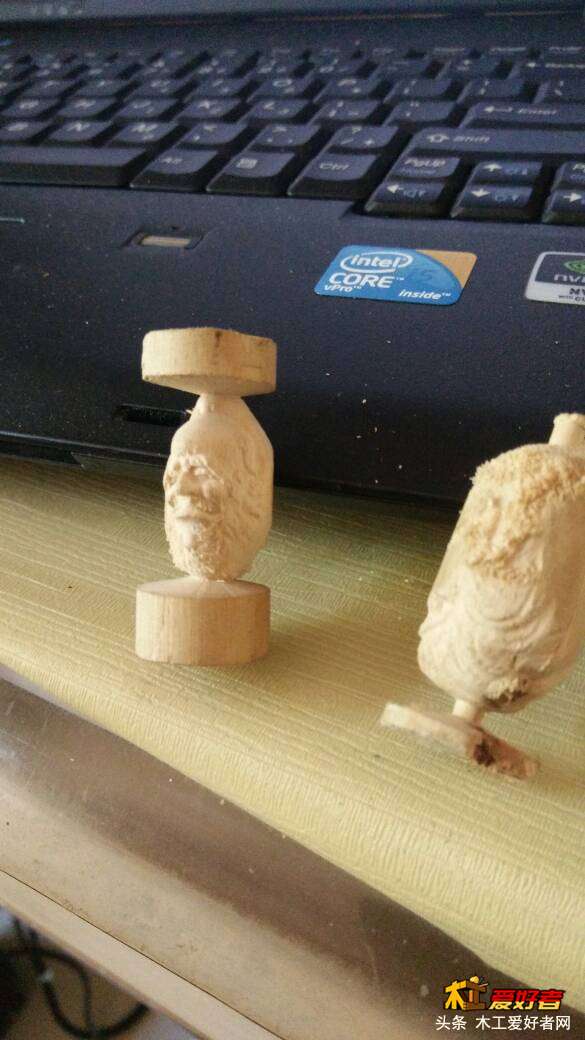

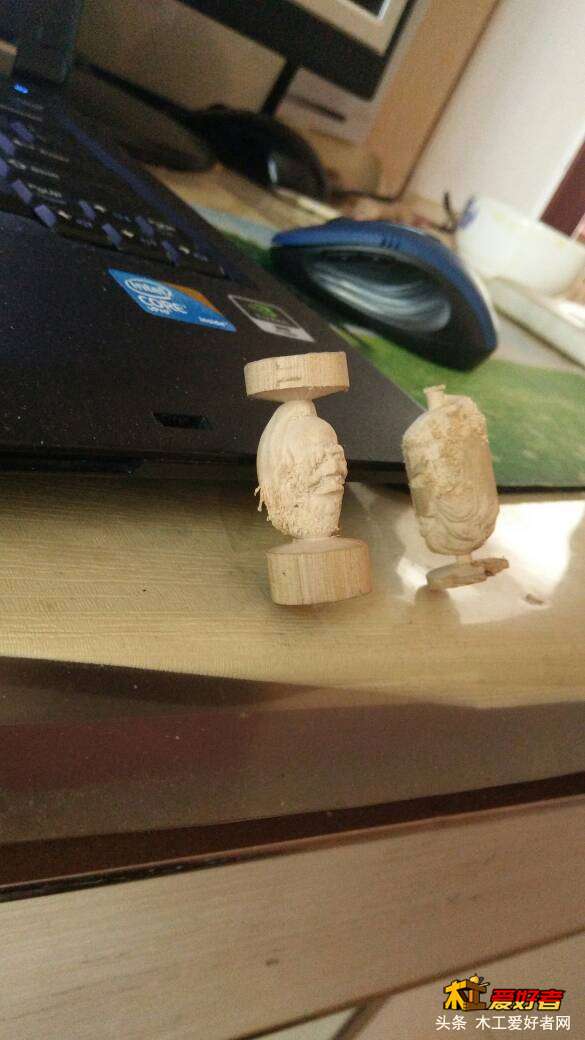

人头上边正常下边毛糙的
; \! {& P( C4 I8 A( F; ]

爱就进行到底

旭日阳光 发表于 2018-10-26 16:41
9 V, u4 U3 ?( f" E1 x5 D5 R人头上边正常下边毛糙的

" |& M5 E" S3 S: F: f4 Q. t检查一下你的机器Z轴有问题了，在工件表面对刀是没有错误的 ，是的Z轴皮带传动出了问题，
7 M- Z  S, r+ A# ]

nini21800

代码正常表面0点，看看Ｚ轴能顺畅运行不？如运行正常就要看一下脉冲是不是正确的。

旭日阳光

nini21800 发表于 2018-10-26 17:08
  q: K, R. c& O代码正常表面0点，看看Ｚ轴能顺畅运行不？如运行正常就要看一下脉冲是不是正确的。

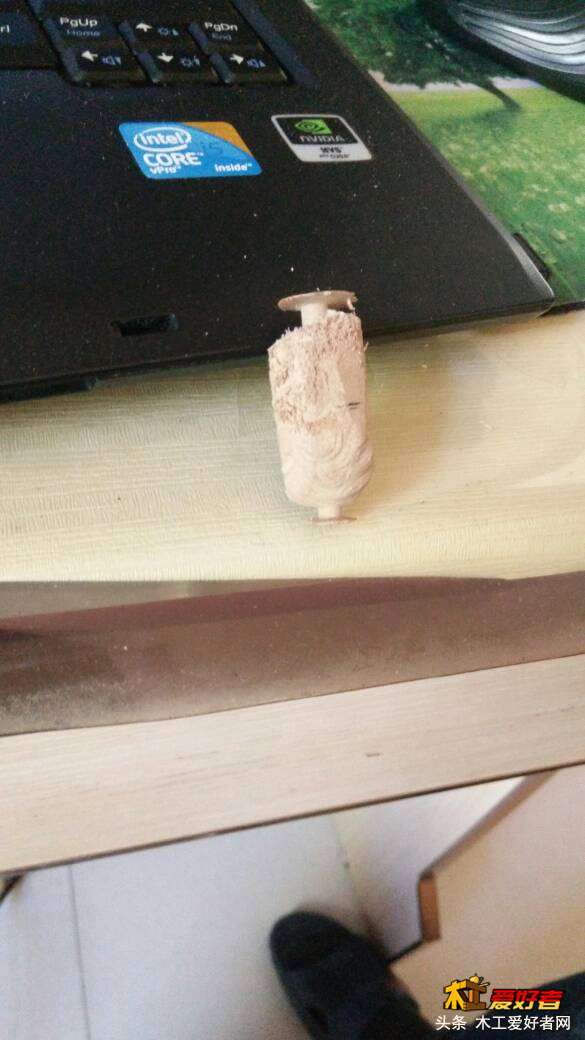

" a: H6 X3 _' b' A8 u$ \) K- E快崩溃了又不正常在空气中雕了，停机时各轴清零退出软件。重新打开软件有是各轴是零，有时Z轴有数据把z轴清零开主轴，然后推到工件表面对刀清零，载入G代码开始那里有错么？

旭日阳光

nini21800 发表于 2018-10-26 17:08
代码正常表面0点，看看Ｚ轴能顺畅运行不？如运行正常就要看一下脉冲是不是正确的。

/ v7 g  s/ P1 Q. s脉冲在那看，我拍了请你看一下正常不。
3 K3 c, i# _  b2 I

旭日阳光

爱就进行到底 发表于 2018-10-26 16:45
- O! e# M% M$ C3 R" n6 c检查一下你的机器Z轴有问题了，在工件表面对刀是没有错误的 ，是的Z轴皮带传动出了问题，

不是皮带松了，都好的。
) J) }9 n! Z% m. x3 p: E% C

旭日阳光

爱就进行到底 发表于 2018-10-26 16:30
这里，机器的原点是工件的圆心，所以在表面对刀后要把高度设成工件的半径

( K! |! z+ a6 s, m$ y设完工件的一半还要清零不？是设完工件的半径不清零直接载入G代码开始么？
9 Y7 A- S  S% ^2 P8 u7 R

Super169

旭日阳光 发表于 2018-10-26 17:55
设完工件的一半还要清零不？是设完工件的半径不清零直接载入G代码开始么？

5 ~4 ^3 `4 p& ~
你的是圆雕, Z 0 要在转轴的中心高度.
; N3 Y$ L' R2 E% e  E3 g0 W4 \, ^$ _如果在工件最高点对刀, 就要自己计算中心点位置.
假设你的木材是正圆, 最高点就是圆的直径加上离地距离.
4 [' L0 q$ J( F. A中心点位置, 就会在 离地距离加上圆的半径.  把计出来的数字坟上去就好了.
5 C9 q  S- ?$ t0 z/ r2 b) Y在圆的表面对刀, 要找出最高点不易, 除非你本身已找出圆的中轴.
$ b8 ?; N5 n0 Q$ `% i6 V
另一个简单方法, 一般转轴都会有说明中心离地高度.
, U' ]2 w" g- f9 n5 I你直接跟平台对刀, 再把平台设定成  - 中心高度 (注意, 是负数的) 就可以了.
5 ~$ y5 S! ~& D  e' a9 ^) g

* v. J4 H% F6 }7 U7 u

旭日阳光

爱就进行到底 发表于 2018-10-26 16:35
+ N, a2 y+ a4 e/ X( ?看了你的G代码，应该就是在工件的表面对刀的，不是输半径

雕件是直径16输了半径8，能雕了就是出来的东西胖了一圈。不知道下次开机用你这个办法行不。今天晚了怕扰民明天试一下。谢谢你的回复

旭日阳光

Super169 发表于 2018-10-26 18:44
  l6 P: Z1 Q; i你的是圆雕, Z 0 要在转轴的中心高度.
0 o3 `/ T% X- M. W6 i8 H如果在工件最高点对刀, 就要自己计算中心点位置.
假设你的木材 ...

没有平台直接刀尖到A轴的中心，只能雕圆的，浮雕弄不成。
