求助怎么设置丝杆和步进数据？

旭日阳光

nini21800 发表于 2018-10-25 16:37
在哪里量都是一样的，只要机器还够测量的行程就可以了。

对完刀雕刻老是主轴靠不到工件，在几厘米以外作雕刻动作。

旭日阳光

nini21800 发表于 2018-10-25 16:37
在哪里量都是一样的，只要机器还够测量的行程就可以了。

. W' D. a% W7 F1 Z
. M2 }' S0 }% F- V. ^9 e

! q. s/ a( ~/ L2 l" c! i8 a

旭日阳光

nini21800 发表于 2018-10-25 14:51
最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

调出手轮，设置成单步，每步1ｍ ...

机子老是在工件几厘米外作雕刻动作。
: W7 R* W3 q6 P; Z! o: V
' w( f; A3 b" N+ i& A5 ?5 W
( K- ]6 t) j2 ]' H7 S

nini21800

旭日阳光 发表于 2018-10-25 18:09
: p: k0 H; g0 Z7 r3 H2 [( q  u- [机子老是在工件几厘米外作雕刻动作。

先把Z轴往后移，差不多到尽头，在下面的底板上放一把直尺并用铅笔作好记号，然后Z轴清0，在软件里往回走三两十个mm，看看实际是不是一样走了三两十个mm，如果是正常走了三两十个mm，那就是出刀路时设置的0点问题。
0 U! h7 v* v+ [" R( a1 z; M6 I0 t

旭日阳光

谢谢，刀路0点应该在那设置？之前雕了几个还算正常，就是对刀时有两三次，z轴往后拉的过头了有几声哒哒声可能是皮带打滑或啥原因，之后就是主轴老是靠不到雕件上，在2厘米左右动

nini21800

旭日阳光 发表于 2018-10-25 22:28
, T( K$ D8 |+ |" U) `谢谢，刀路0点应该在那设置？之前雕了几个还算正常，就是对刀时有两三次，z轴往后拉的过头了有几声哒哒声可 ...

按理说，往后拉，出现电机没法转动，软件里的数值还在变大，雕刻时应该是过切（也就是把雕得比较大的物体给雕小了，或是直接雕到圆心里去了，不应该是雕不到工件）。

旭日阳光

nini21800 发表于 2018-10-25 22:34
( j, t( f" ~5 P. g  ], a8 e4 y5 \9 b按理说，往后拉，出现电机没法转动，软件里的数值还在变大，雕刻时应该是过切（也就是把雕得比较大的物体 ...

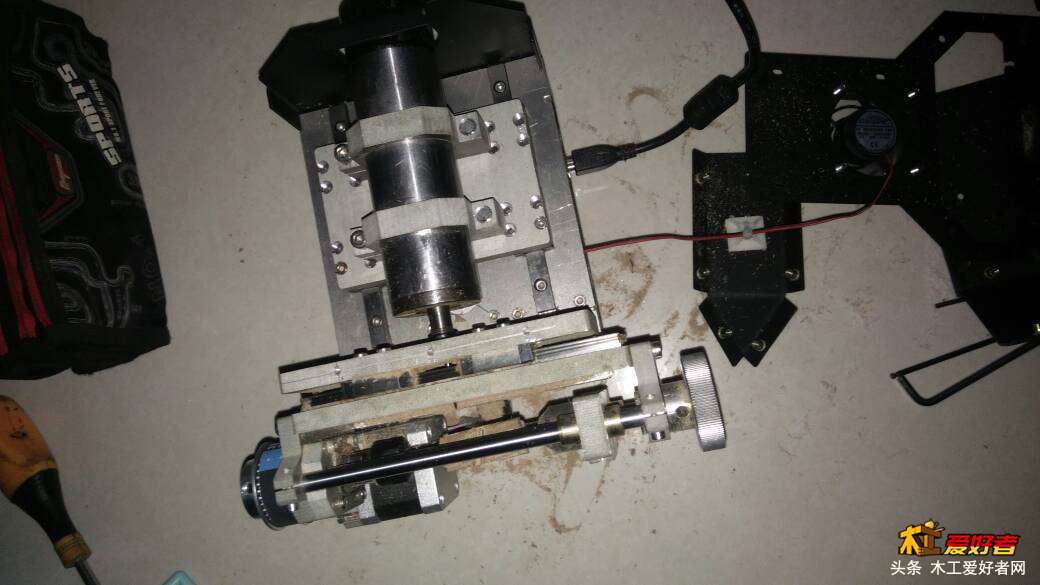

开始以为是皮带打滑，拆下皮带移位置了，这样是不是要改那个设置参数呀？

nini21800

旭日阳光 发表于 2018-10-25 22:43
, c  ^6 M5 I' y; U开始以为是皮带打滑，拆下皮带移位置了，这样是不是要改那个设置参数呀？

3 Q0 t' y( K0 P8 K. A2 r如果软件和实际运行距离都基本一致是不用再改设置的。

旭日阳光

nini21800 发表于 2018-10-25 22:55
5 C$ i4 t& K: ~/ X) v如果软件和实际运行距离都基本一致是不用再改设置的。

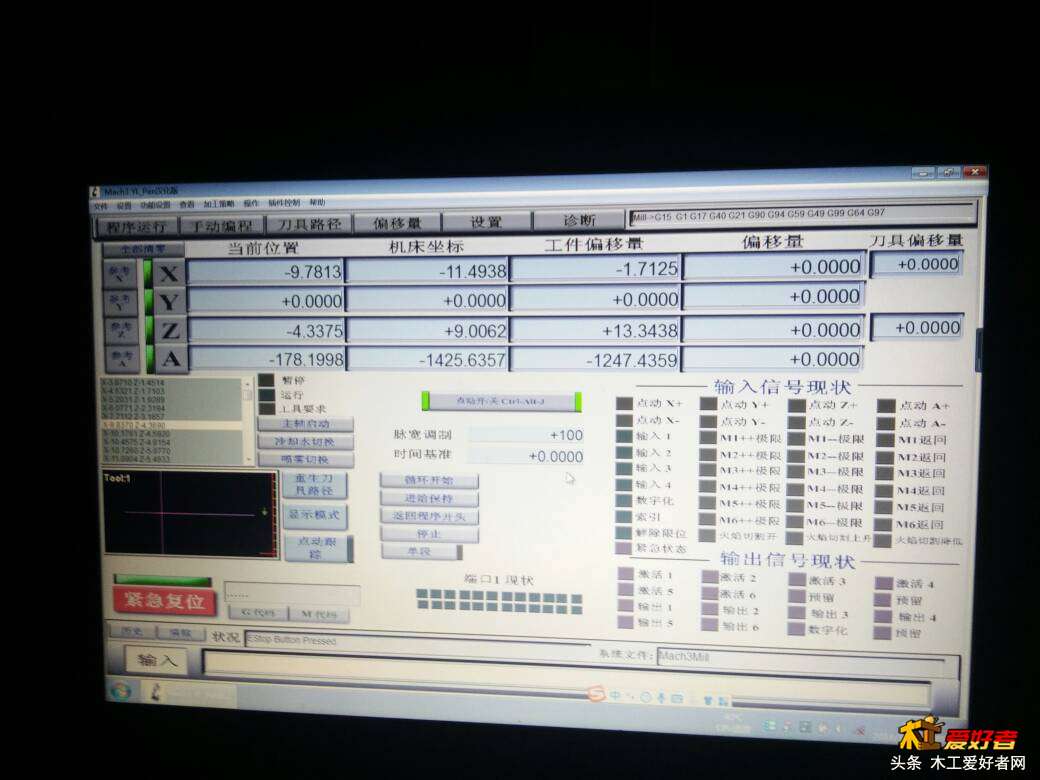

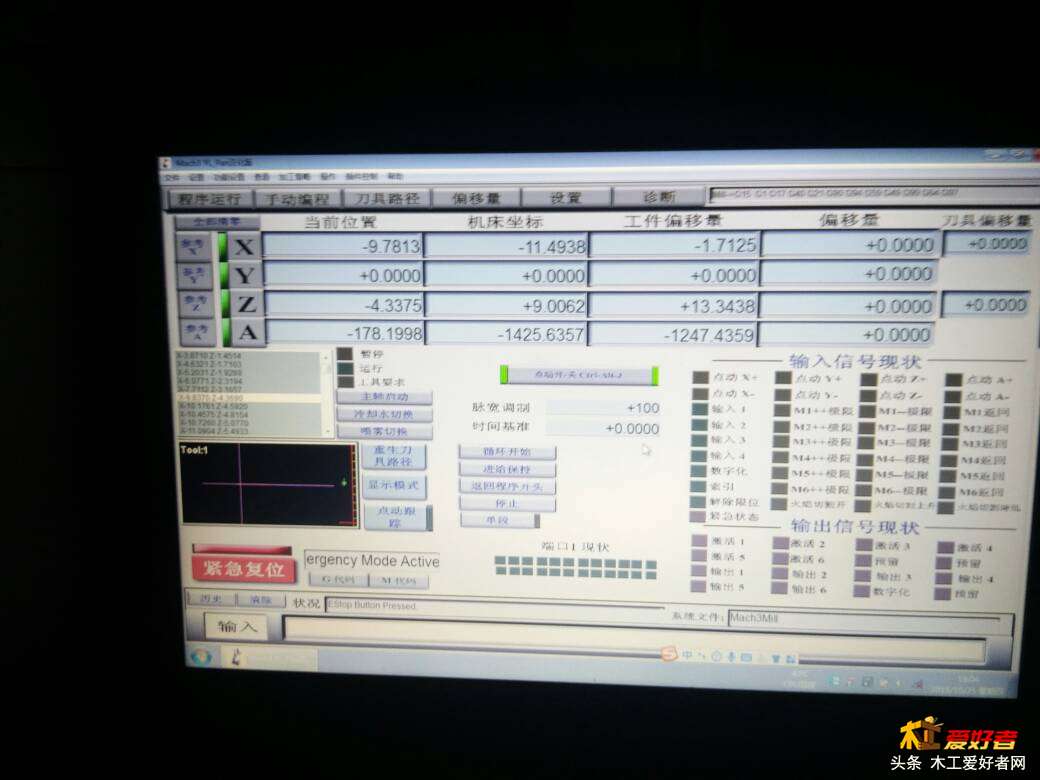

4 W  E. D. E: z( }& b3 x& [奇葩的机子奇怪的问题，是不是我对刀有问题。把刀尖靠到工件上后，Z轴清零各轴清零然后是点返回机床原点还是按返回原点？

旭日阳光

nini21800 发表于 2018-10-25 22:55
) m( N3 d! t! j5 D如果软件和实际运行距离都基本一致是不用再改设置的。

: A  A8 k; L3 i7 ]* P# y这么晚了还打扰您休息真是不好意思，您先休息明天在回复巴。
- O# m* o9 H: o" }3 A

nini21800

旭日阳光 发表于 2018-10-25 23:03
奇葩的机子奇怪的问题，是不是我对刀有问题。把刀尖靠到工件上后，Z轴清零各轴清零然后是点返回机床原点 ...

如果没安装有原点开关不要点返回机床原点。点返回原点就是返回到各轴清0时的位置。
7 R& G4 n1 S+ n2 ]+ n7 \工件装好后并对好刀清0后就不用再点返回了，开启主轴直接点循环开始加工就可以了。

旭日阳光

nini21800 发表于 2018-10-26 08:35
如果没安装有原点开关不要点返回机床原点。点返回原点就是返回到各轴清0时的位置。
工件装好后并对好刀 ...

$ d0 Z; X. t5 f" ?0 u- g1 L$ Q  n0 w好的谢谢，中午下班回去试一下。
) l) |9 \. f  Q2 w: u' [

旭日阳光

nini21800 发表于 2018-10-26 08:35
3 M% Z$ z+ x1 @; M如果没安装有原点开关不要点返回机床原点。点返回原点就是返回到各轴清0时的位置。
工件装好后并对好刀 ...

好的中午下班回去按您说句试一下。卖机子的说，清完零按一下返回机床原点还是返回原点忘了。

旭日阳光

nini21800 发表于 2018-10-26 08:35
" t# T/ \7 {, b" s如果没安装有原点开关不要点返回机床原点。点返回原点就是返回到各轴清0时的位置。
7 l% `1 ]; `( f7 o/ R工件装好后并对好刀 ...

( y2 G9 r1 S  H8 T" B当时也没说明书只是给了套软件。
4 D5 u( a; j6 G) b" S9 H

旭日阳光

nini21800 发表于 2018-10-26 08:35
如果没安装有原点开关不要点返回机床原点。点返回原点就是返回到各轴清0时的位置。
工件装好后并对好刀 ...

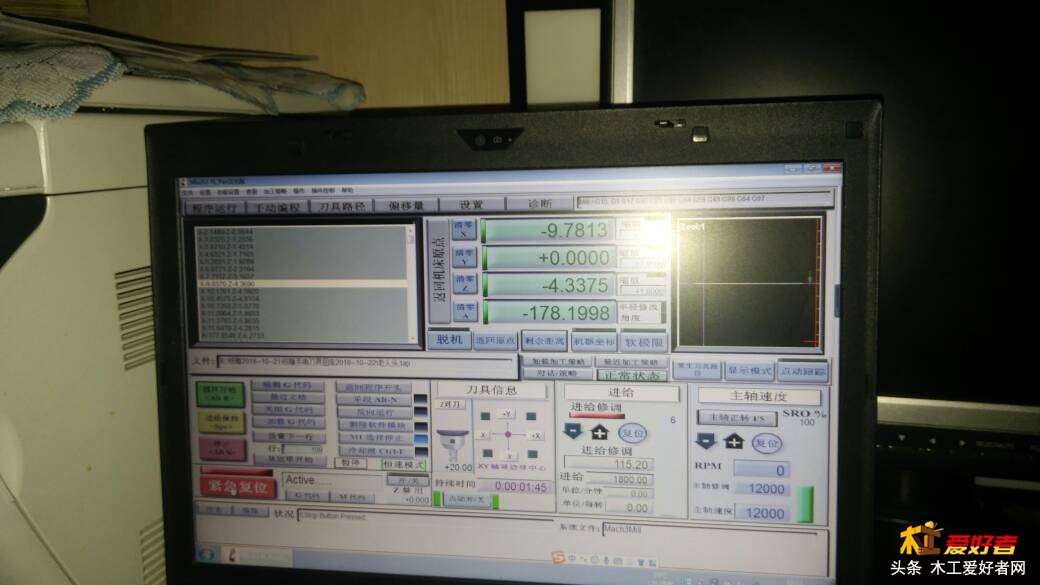

没有按装机床原点开关，是软件界面里的。
