求助怎么设置丝杆和步进数据？

旭日阳光

心佛既佛 发表于 2018-10-25 11:16
到底有没有丝杠呢？

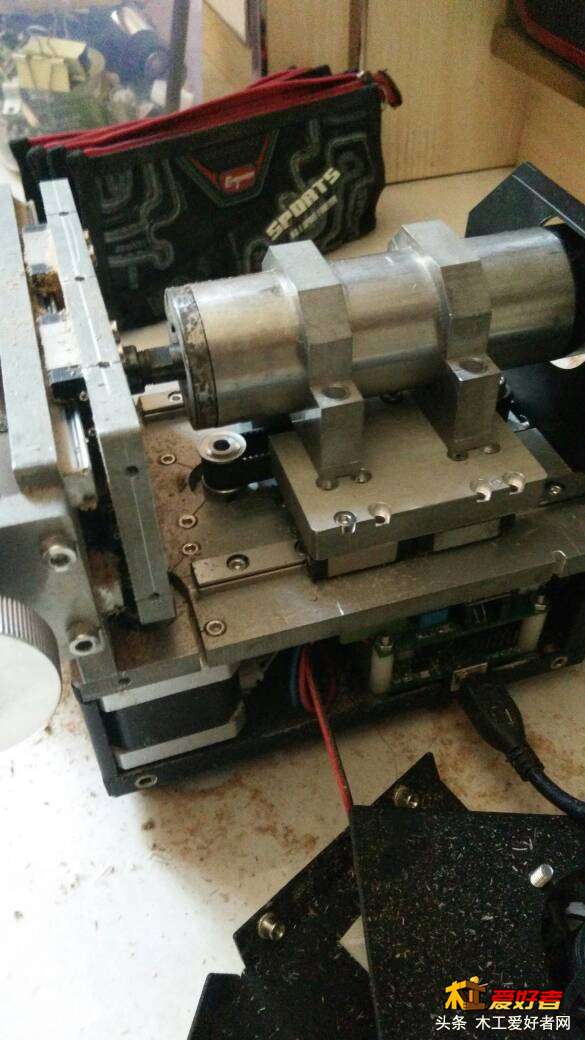

/ l; S1 W0 k! w6 e2 |+ r  k* M/ T5 t看见了么？主轴下边同步轮和同步皮带

1 q8 A! T/ n4 n( Q( F6 O' z

nini21800

旭日阳光 发表于 2018-10-25 13:48
! n1 Y2 H- e) i2 ?驱动细分是指电机上标的那个数么？

- \+ c( l: P) }  \# P驱动器上标的，并且还可以自己设定用那一档细分。

) A3 B: a8 H0 L& r要根据自己设置的是那档进行计算。
  M* s0 ?6 W$ P+ a' u4 }: {, \2 v
% t. `& _$ `: ~, l
* N( P) {7 b, I8 S

旭日阳光

nini21800 发表于 2018-10-25 14:27
6 _7 T7 H1 ^. Q2 q, n/ o驱动器上标的，并且还可以自己设定用那一档细分。
4 J2 v, t) i( I3 z: s1 {+ n1 y
3 Y) F8 L3 I  T4 w% _& U% o' I, }7 T要根据自己设置的是那档进行计算。

谢谢师傅的耐心回复

旭日阳光

nini21800 发表于 2018-10-25 14:27
& T3 M. o$ [6 P$ v驱动器上标的，并且还可以自己设定用那一档细分。
( x* [/ F! @" j! @" Z
: R- m% x4 ^6 g要根据自己设置的是那档进行计算。

. k' R# K9 _8 a& D7 `就是离的太远了，近的话请您给改个丝杆的。您是那里的？
; c- R+ n/ v- k" r, h" ]0 `( f7 j

nini21800

旭日阳光 发表于 2018-10-25 13:57
$ N4 W. u$ ?$ U( E2 ]. o4 L看见了么？主轴下边同步轮和同步皮带

有点像是Ｍ3的16齿的同步轮。…………用个Ｔ8不锈刚丝杆也比这个同步带好。
$ d6 k/ [0 x( a0 m
可以在主轴外边放一尺子，把ＭＡＣＨ3设置成每一步走1ＭＭ，走个10ＭＭ，看看实际是不是走10ＭＭ。是就不用改脉冲了，走大了改小点脉冲，走少了改大点脉冲，改到基本和实际的距离一样就可以了。（走的距离越长越准确，不过要雕刻机不超出行程）

nini21800

旭日阳光 发表于 2018-10-25 14:30
就是离的太远了，近的话请您给改个丝杆的。您是那里的？

自己动手更能了解机器。
' E) S3 O5 y! |

心佛既佛

9 \3 u6 u7 r3 |4 R5 u9 S, i. I: i

旭日阳光 发表于 2018-10-25 13:57
+ m9 K% z3 l/ ^( J) Z) N) g) T看见了么？主轴下边同步轮和同步皮带

哦哦。好像明白了，是同步带固定在支座上来回带动的哈。如果是这样的结构，猜测下面的步进电机与同步带轴之间还有一个减速涡杆机构是有一定的传动比的，需要这个参数以及同步轮半径才能换算出来。

旭日阳光

nini21800 发表于 2018-10-25 14:36
自己动手更能了解机器。

主要是文化低丝杆和步进不会设置，

旭日阳光

心佛既佛 发表于 2018-10-25 14:37
哦哦。好像明白了，是同步带固定在支座上来回带动的哈。如果是这样的结构，猜测下面的步进电机与同步带轴 ...

没有减数直接是步进电机带动，应该怎么设置步进电机和皮带数据？软件里面那一项设置呀？
( ?2 a! F* `, A4 \) \3 Y

旭日阳光

nini21800 发表于 2018-10-25 14:34
有点像是Ｍ3的16齿的同步轮。…………用个Ｔ8不锈刚丝杆也比这个同步带好。

( g1 I; V3 ^4 o6 o! @可以在主轴外边 ...

大神是在软件里改脉冲就行了么？设置里边电机调试不改么？
8 X7 g0 f% h( E) J

nini21800

旭日阳光 发表于 2018-10-25 14:39
主要是文化低丝杆和步进不会设置，

最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

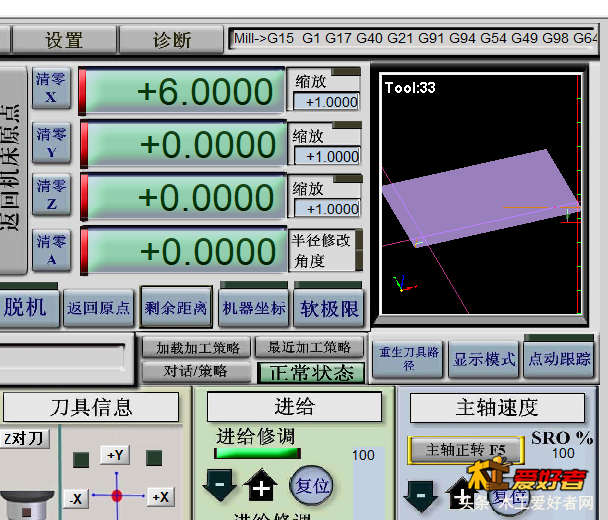

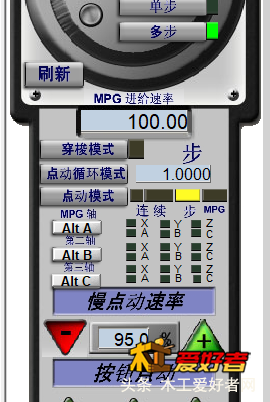

调出手轮，设置成单步，每步1ｍｍ
  q2 o* a: ^9 P( z9 Z

8 v  K! B9 f1 ^1 ]6 z6 y) c

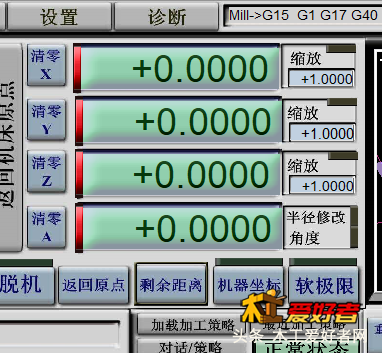

各轴回0，轴的外面放一把尺子，做好记号
- t2 j2 L) W% ^
1 L8 i$ J& H" N& P% ?5 ]) @

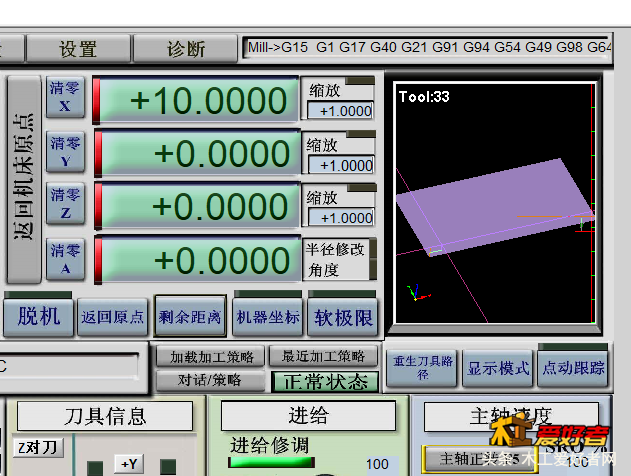

3 O0 v1 l# R$ v( `6 g" \要设置那个轴就使那个轴运行，要运行10ｍｍ就按10次


直到运行了10，看一下机器实际是不是运行10ｍｍ
7 A3 {+ c2 V# H7 k# ~
; V4 `6 Y2 F' t1 Z; g9 S" w

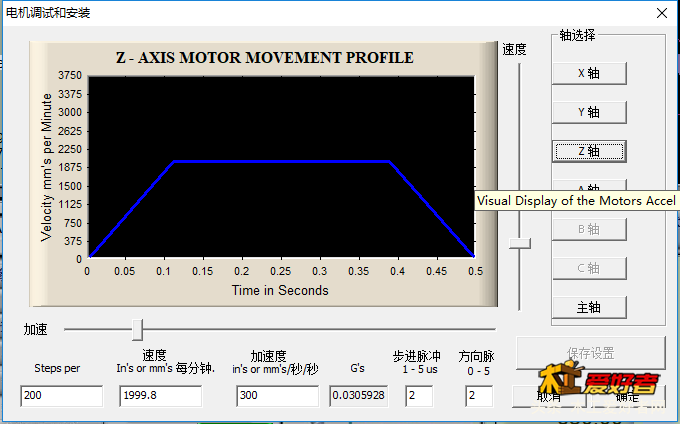

如果是超过太多10ｍｍ则打开电机调试把下面左下角的那个200改小几十。（是那个轴就进入那个轴里面改）
$ n, v0 [1 o( Q
" c# Z% ]3 @6 e+ o. o$ ]! H) n9 t+ N  s
1 X5 O5 J3 S) [1 [) ~4 g/ C0 w" ]

旭日阳光

nini21800 发表于 2018-10-25 14:34
有点像是Ｍ3的16齿的同步轮。…………用个Ｔ8不锈刚丝杆也比这个同步带好。
" L3 Y) r. k$ P& U1 ]
% s* C- ]: f0 {0 o4 {' `- V6 S* c可以在主轴外边 ...

设置是设置步进电机么？请说一下脉冲大概设多少也好有个参考？

旭日阳光

nini21800 发表于 2018-10-25 14:51
最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

1 d7 [  Z5 ~, V0 H调出手轮，设置成单步，每步1ｍ ...

你200那个数值我的是160
1 B3 e  p0 x1 u& f) f) w

旭日阳光

nini21800 发表于 2018-10-25 14:51
最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

调出手轮，设置成单步，每步1ｍ ...

: p& \5 ]) Q, a7 C2 K$ {3 M/ }太详细了是按照您前面说的丝杆尺寸么？
5 g, D2 ~4 S8 i

旭日阳光

nini21800 发表于 2018-10-25 14:51
最笨的办法就是用尺量了，多次改动脉冲也可以基本得到正确的脉冲数。

6 ^5 J  f( l' O2 Y6 n4 H' @/ \& Y调出手轮，设置成单步，每步1ｍ ...

能加个微信么？下班回去把机子故障拍一下，请您给症断一下，看看啥毛病
