 楼主| 发表于 2017-12-25 13:00:14 | 显示全部楼层

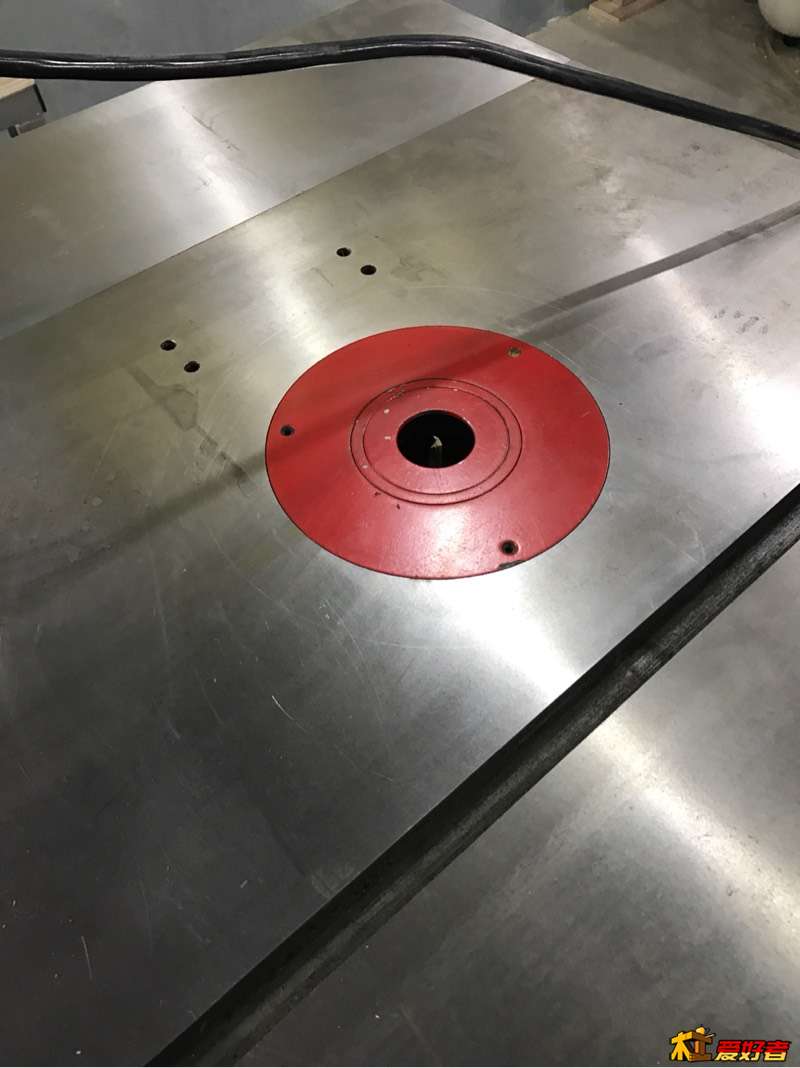

我补几个图,和前面说的相关的。下图是没有排屑下方口的立铣,其实比较不适合密闭开槽。; ~5 y* Z8 k* k8 ]# k8 @" ~+ @7 w% Z
130013w0ouzsxb0l9opypu.jpg + L6 \: R3 w% J5 P" J( z: }
130013pu5650rycs2x6vzw.jpg 6 H" \4 ^9 I) X/ ], x5 _
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 13:03:45 | 显示全部楼层

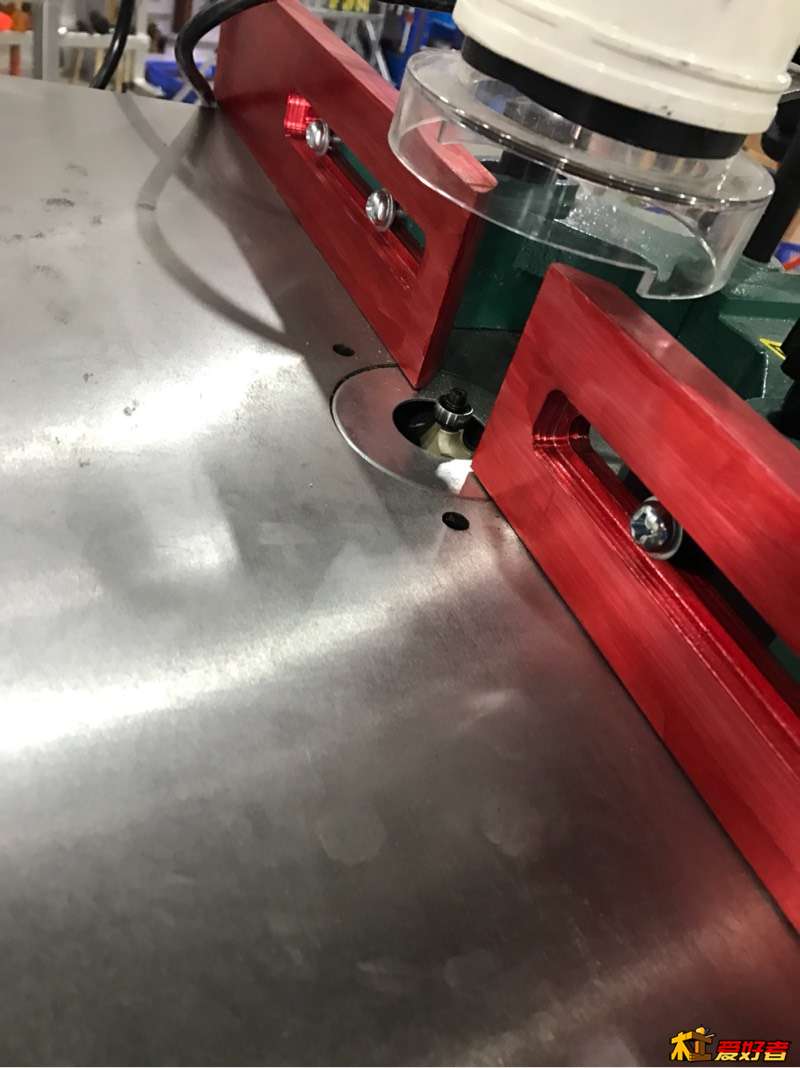

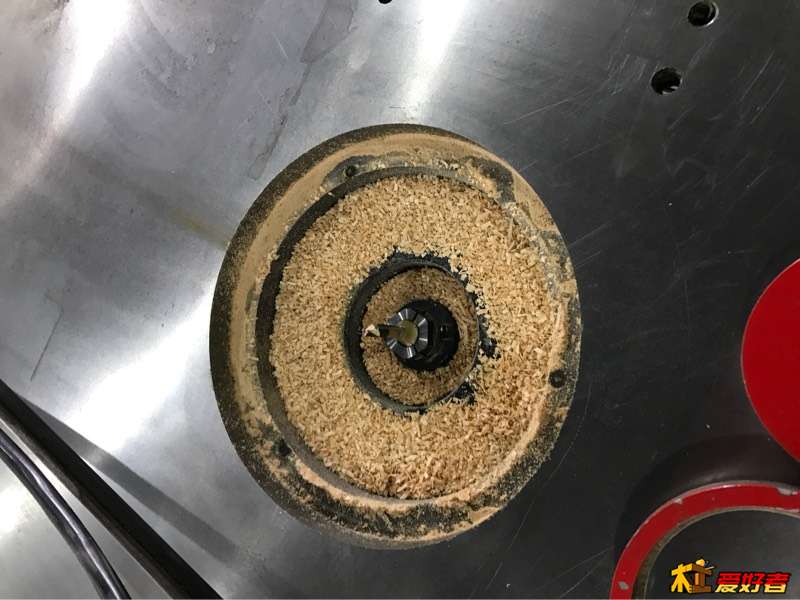

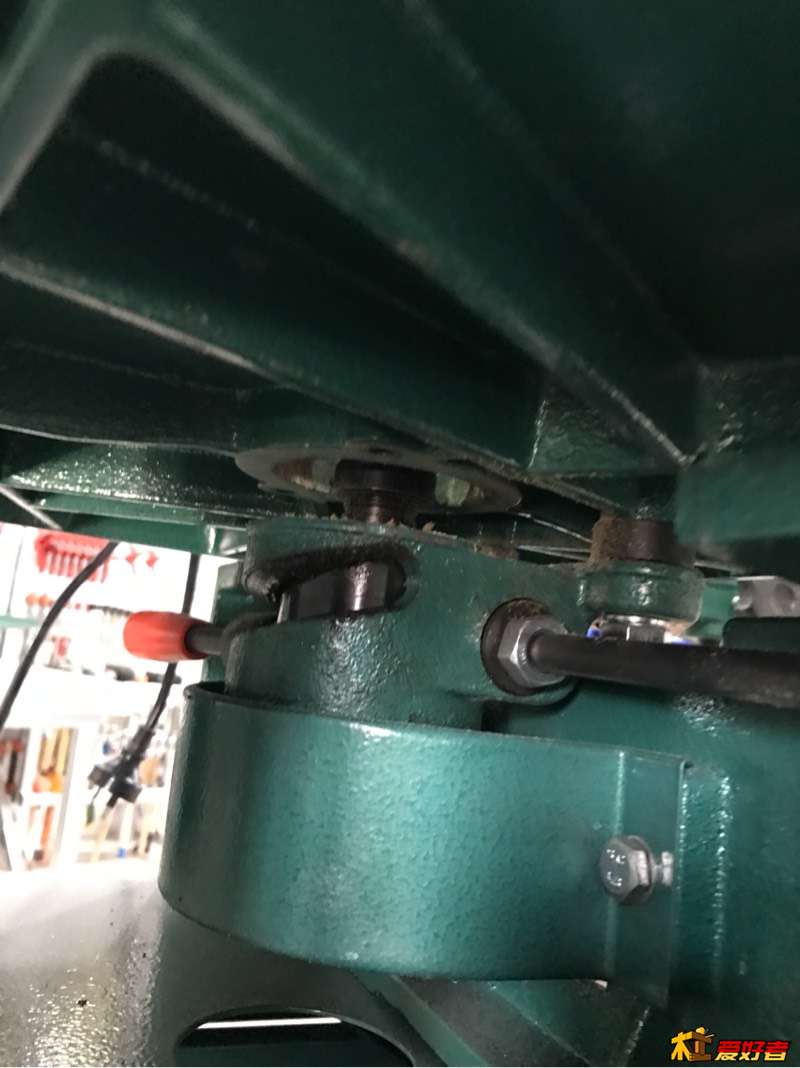

下图是可以下方出木屑的立铣,这样的集尘更困难。但是开密闭槽无忧。0 a$ ~% j/ J# [
130343yjeyknonjs3osy4s.jpg + V9 K4 K# g5 ~; N4 }( n
# Y; N+ }6 ~" v+ e
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 13:08:38 | 显示全部楼层

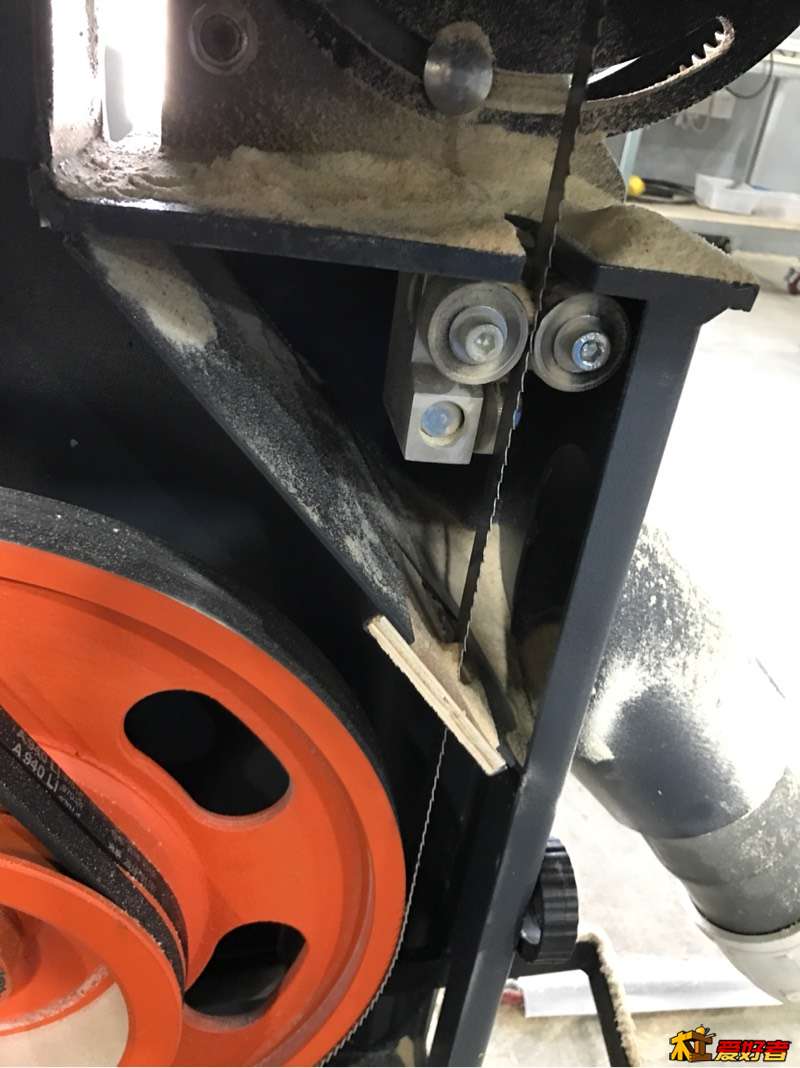

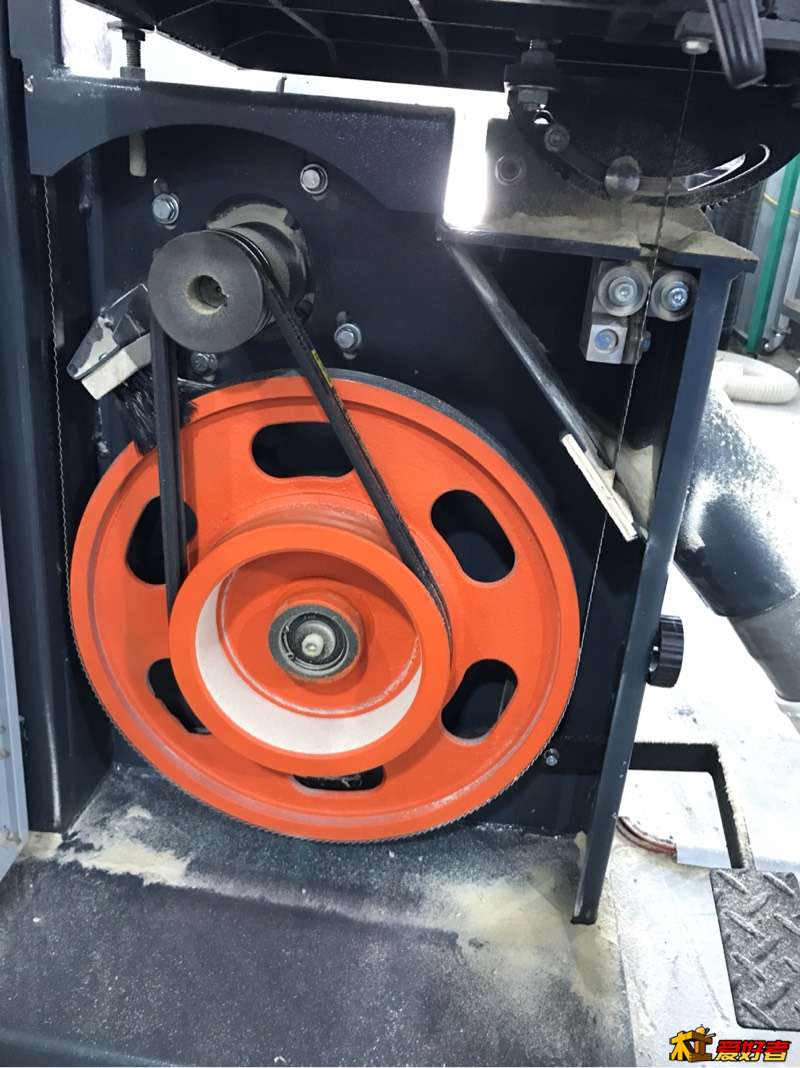

下图的带锯就是可以木屑导流到出尘口的设计。其实没有啥科技含量,就是一个隔片,但是很实用啊!你看看你的有没有。8 J* K' A9 \* u+ e
  N( I( J+ `( a; d6 j 130836t7o57dgw3g3dwyg5.jpg " g+ v* C4 D2 P- y& Y# S4 j  M
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 20:00:32 | 显示全部楼层
上面我写了几个机器集尘部分的结构特点,可能你对这个没兴趣,不过,如果你决定用机器玩木工,就必须了解机器。每次新机器到了,要花一个工的时间,来了解机器调教机器,同时仔细思考设计师的意图,每个部件为什么这样设计,甚至为什么要用这种规格的螺栓。如果没有这个意愿,之少要把机器上每个螺丝拧一拧,路上运输,会有螺丝松动,不管多贵的机器。并且做好思想准备,世界上就没有一台机器是为你定制到完美的,就算有也买不起。
- i" B) B/ X6 M+ [& n
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-25 20:11:08 | 显示全部楼层

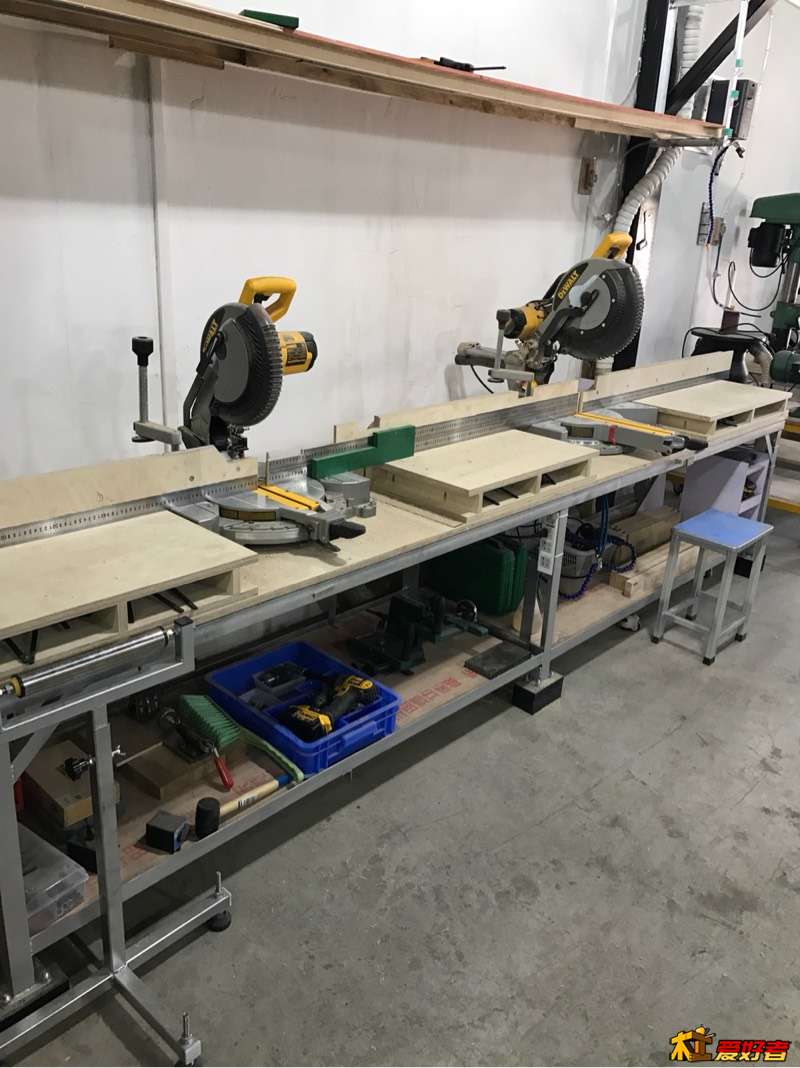

接下来写斜切锯的集尘。这种锯使用量比较大!属于使用比较频繁比较实用的工具,虽然每次的出尘都不大,但是很快就会攒多,木屑以粉末状为主,也会夹杂一些料头小木块。木屑的飞出方向在锯片的后方左右各45度范围左右,属于散弹枪,还算是有一点点规律,所以我也为它们做了集尘。8 U( e" u, P) C- R& {
201106fjookddz13jns9qs.jpg ) T9 |- K0 D" ?1 ], @: y& `
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 20:20:22 | 显示全部楼层

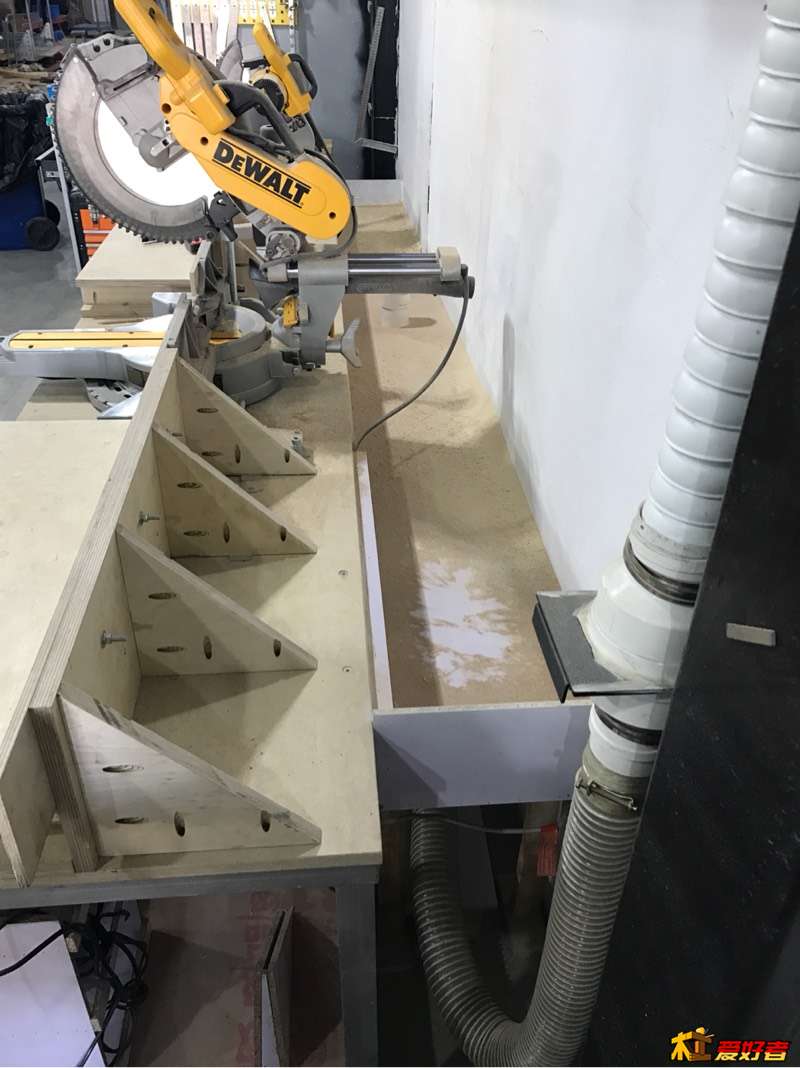

这种锯新买来会配一个集尘袋,插在锯片后方的出尘小口上,这个是完全没用的东西,那个小口除非扩大100倍,才能兜住散弹枪的大部分子弹。实际上很多大神在锯的后面真的做了一个大罩子用来兜木屑,我觉得主意不错,只不过的我罩子更大!我直接做了大的接尘箱!这样所有的子弹都射到墙上,落在箱子里。好像说的有点猥琐哈,哈哈哈。/ V" S9 k  c4 U6 D( b# B
202021rn8dd5czc4ww74o4.jpg 6 N3 F% f7 \3 |3 P/ n1 g" B9 J+ r/ R
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 20:32:50 | 显示全部楼层

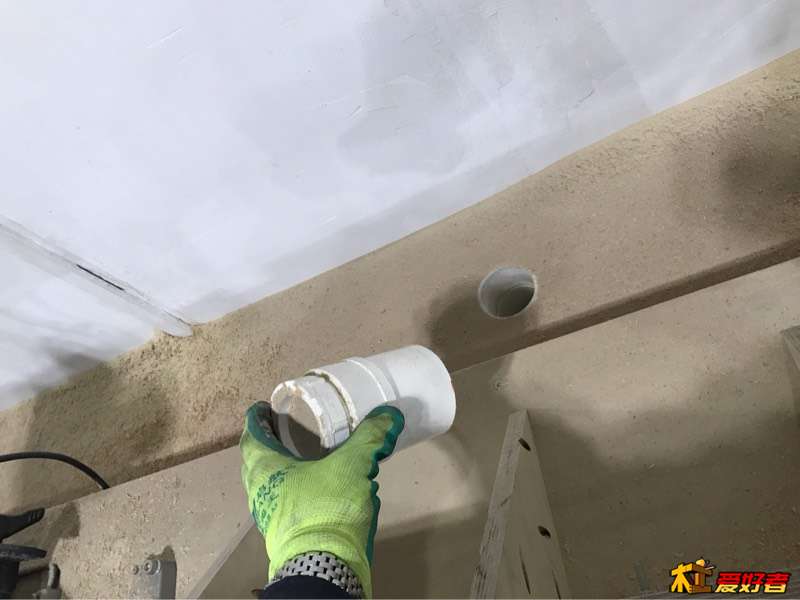

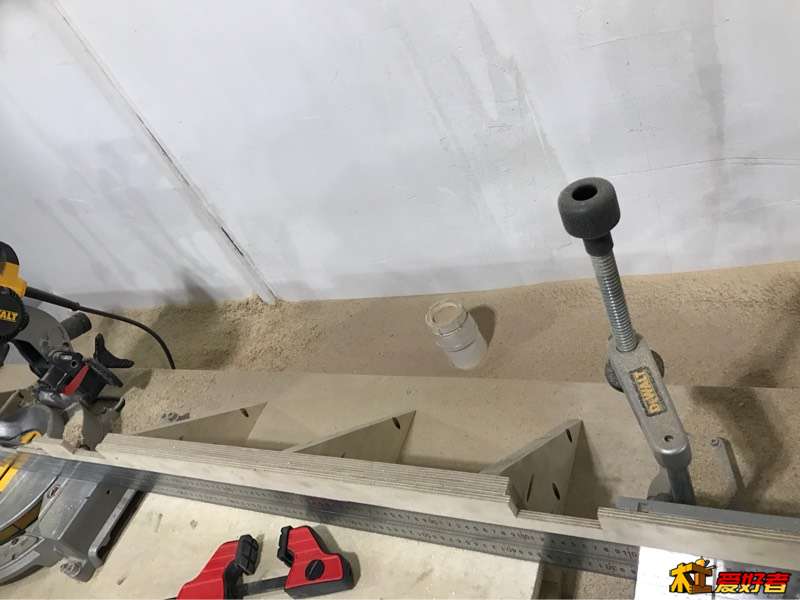

后面箱体中间开孔,底下固定一个75的直接头,作为出尘口,平时用一个75堵头把这个直接头的口堵上。只有尘箱的木屑比较多了,再吸走,不必每天都为它开一次集尘器。1 Y/ z1 ]' \% u$ w: X
- M3 R0 Y! l3 T- `' J7 t( m 203249bdxx78pj9p2j455z.jpg
! R8 h2 R$ M; w" K& D/ ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 20:41:51 | 显示全部楼层

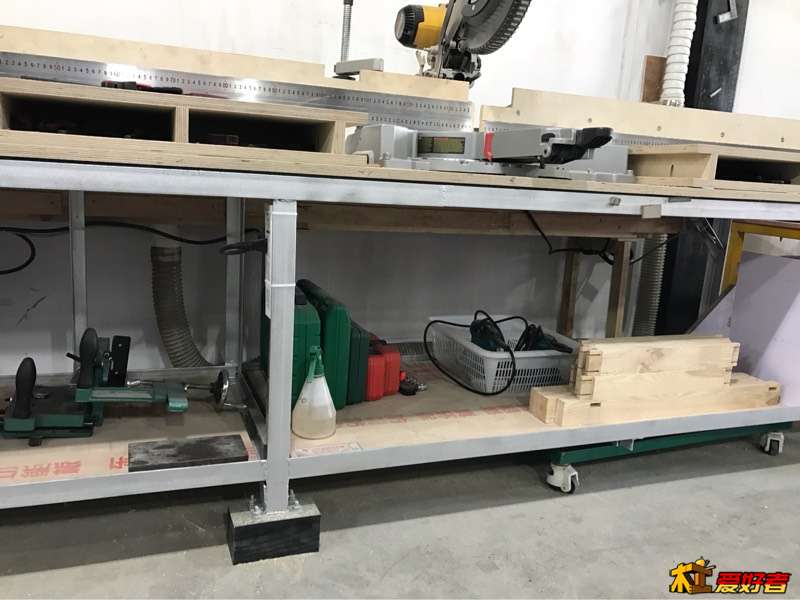

我在直接头的下部接了75管子对接集尘器,正好不占地方。3 ^$ y5 h6 d- {
204140nhql7qxapxpycoqa.jpg 1 |" s0 ~1 E. v
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-12-25 21:43:08 | 显示全部楼层

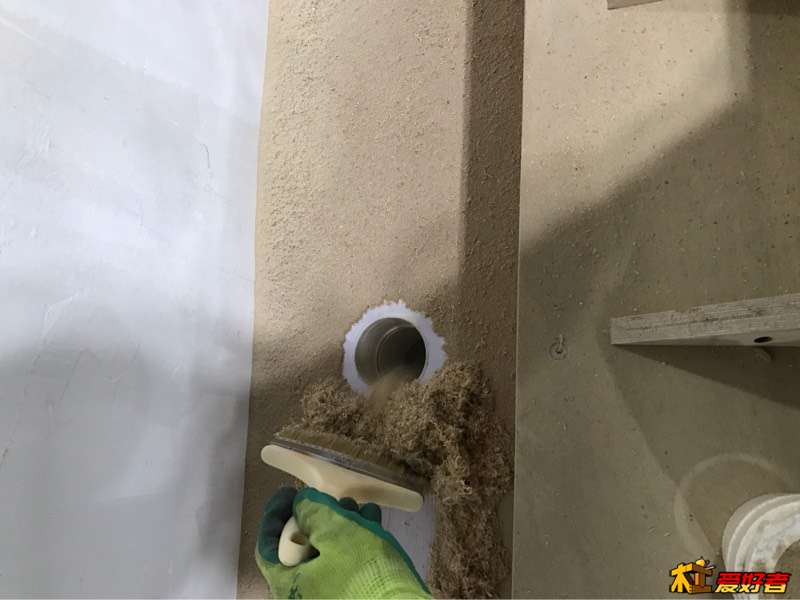

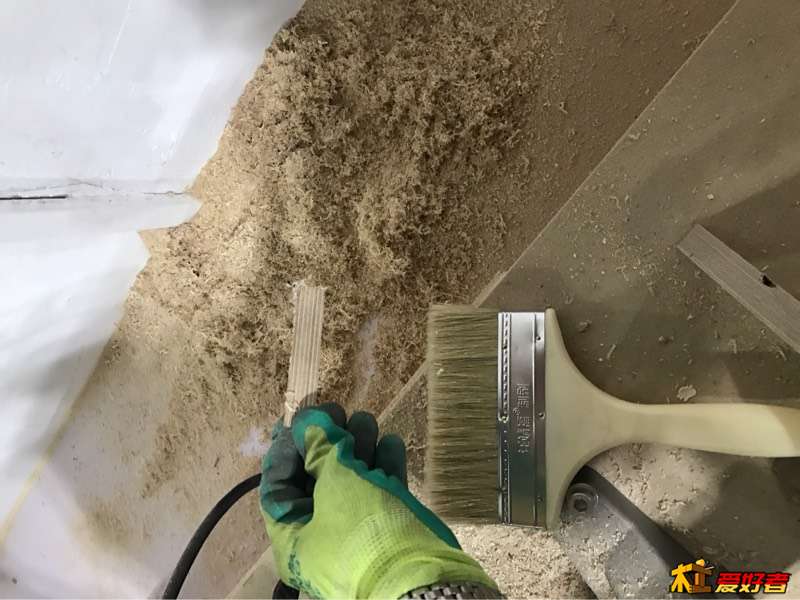

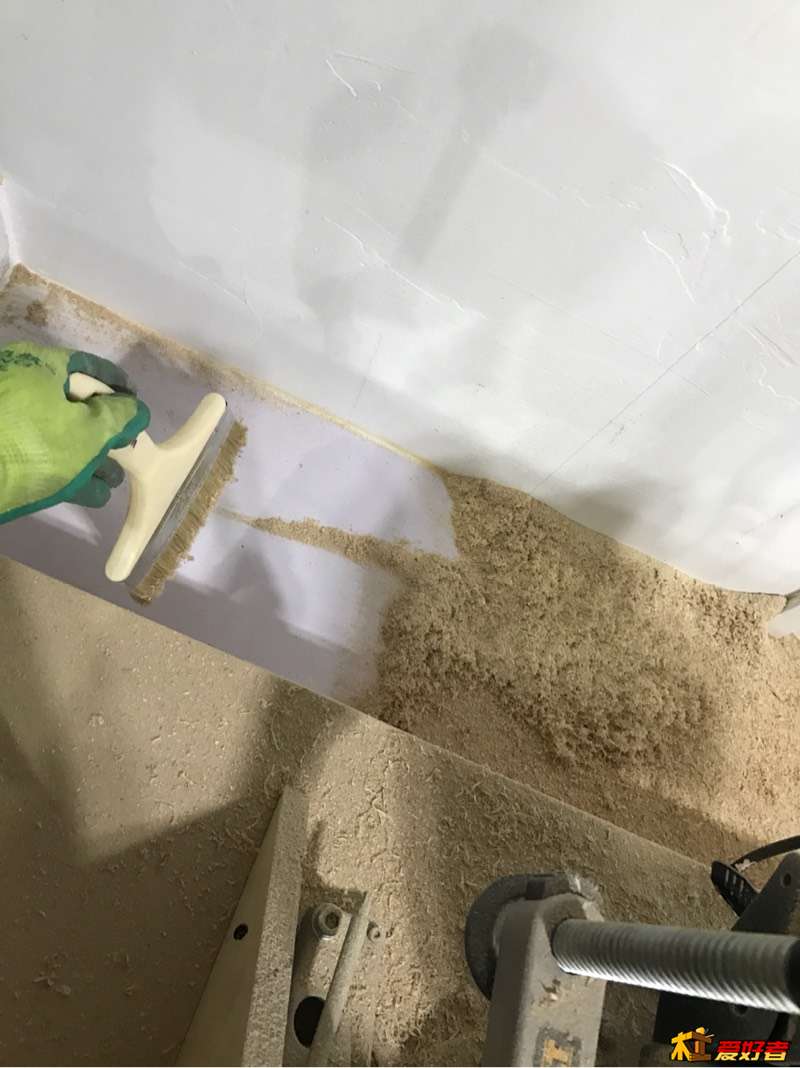

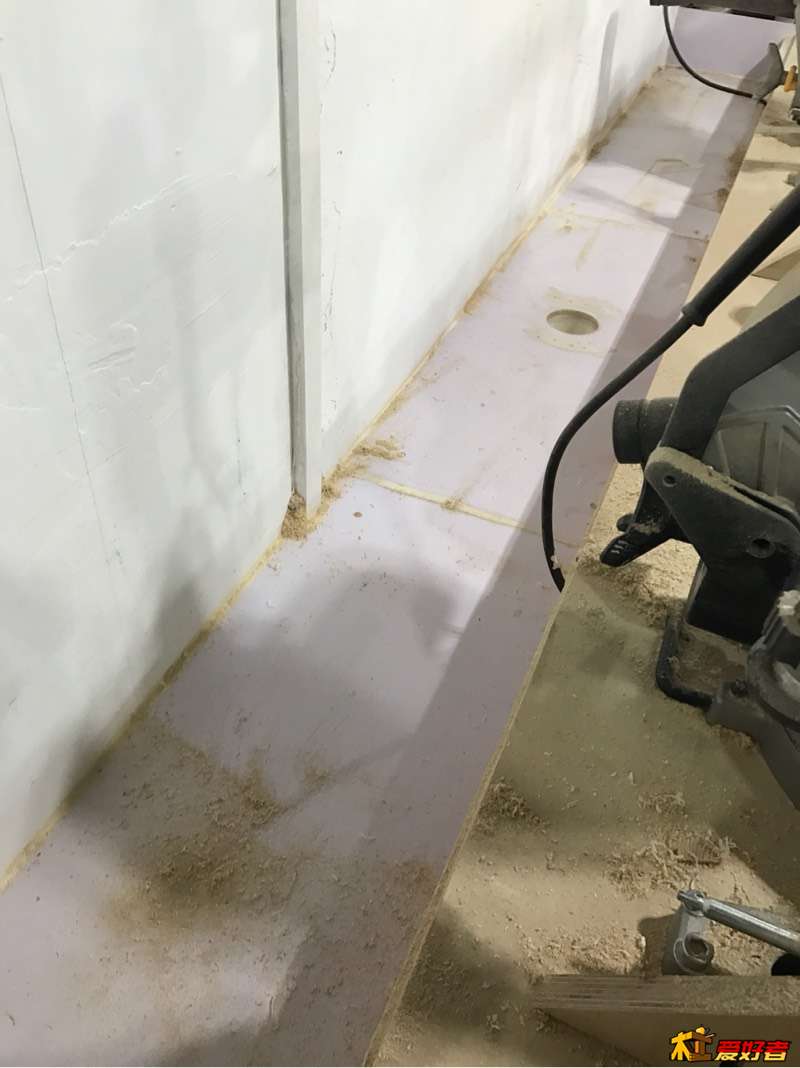

如果集尘箱的木屑比较多了,就打开出尘口堵头,再打开集尘器,用刷子把木屑扫到出尘口,木屑就像拉肚子一样射入出尘口!!绝逼不飞扬啊!我在扫的过程中,会把木屑中的小料头捡出来,因为我的管道是走天花板的,管路长而细,弯道又多,我不想料头堵住管道。所以在出尘口加一个筛网会更方便!不过你的管路弯道不多直径更大的话,可以无视小料头!这个也是两个思想:1,刁民太多又分散,不方便治理,就先让他们去随便搞,别搞出人命就行,我暂时当没看见,不浪费人力。2,等你们成规模了,我来一次集中整治,猛药一剂,各方配合,稳准狠,极速剿光,省时省力,明年看情况再来一波。
