[billy工具]木工房旋风集尘系统

billyxin · 发表于 2017-12-26 20:50:13

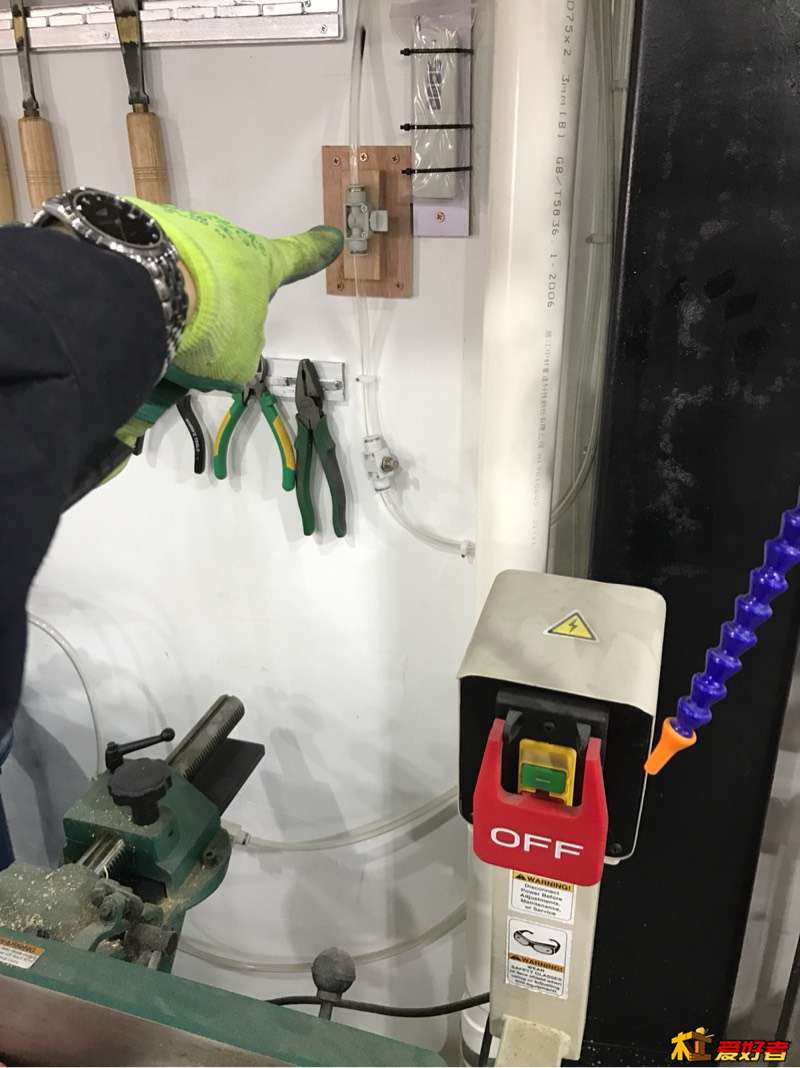

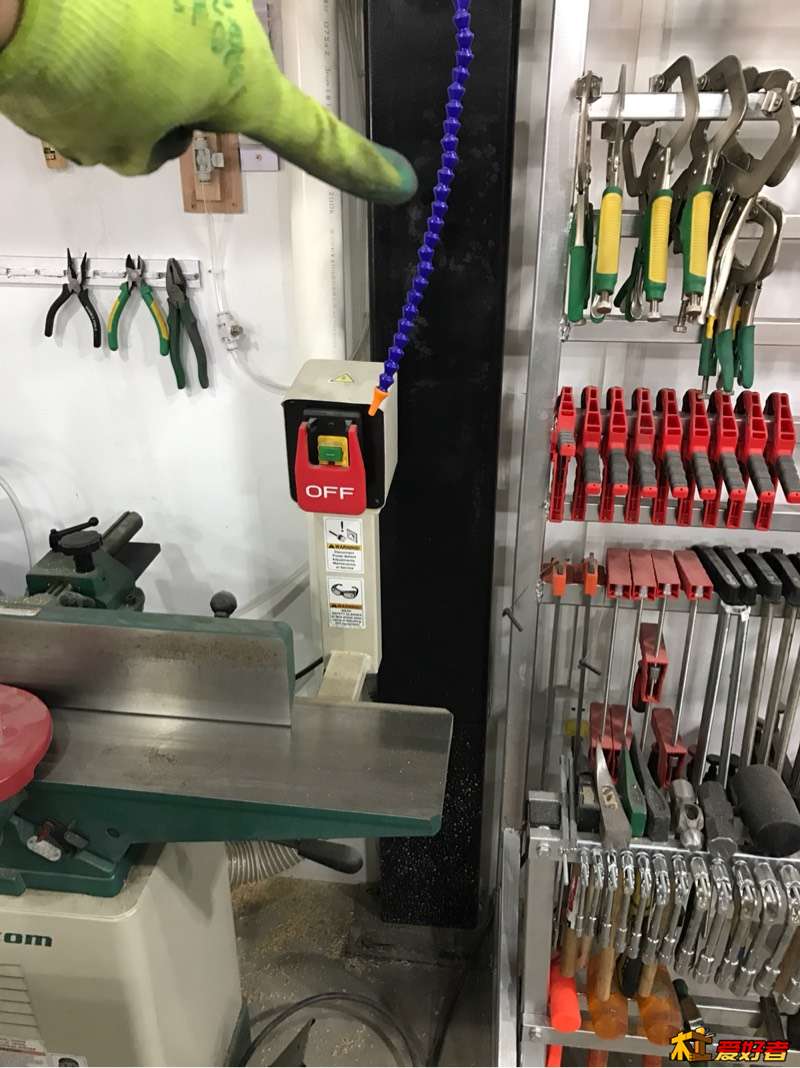

孩子写作业，我趁机写几段。空压机吹气，可以让各种不好集尘的台面变得干净，不影响连续工作，下图是平刨的进料台，如果刨的料多，我就打开吹尘口，进料台永远都干净！那个管子的开关和开关下面的调压阀，都是白菜价！去囤吧！

billyxin · 发表于 2017-12-26 20:51:25

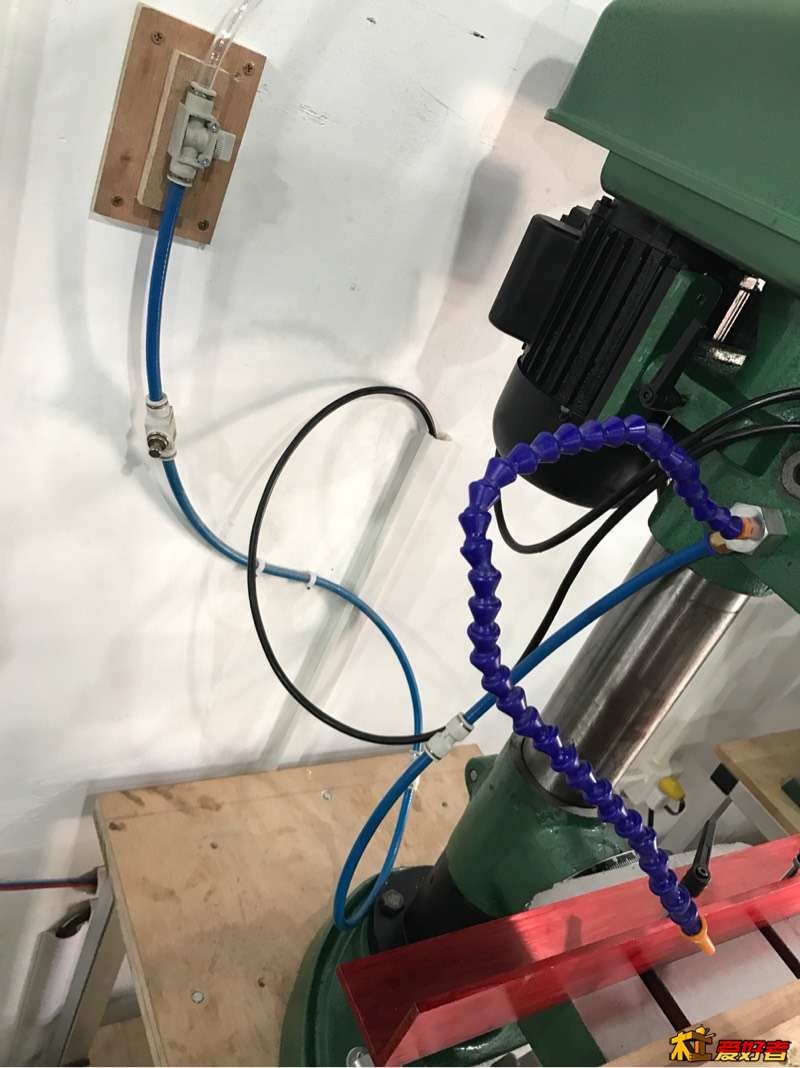

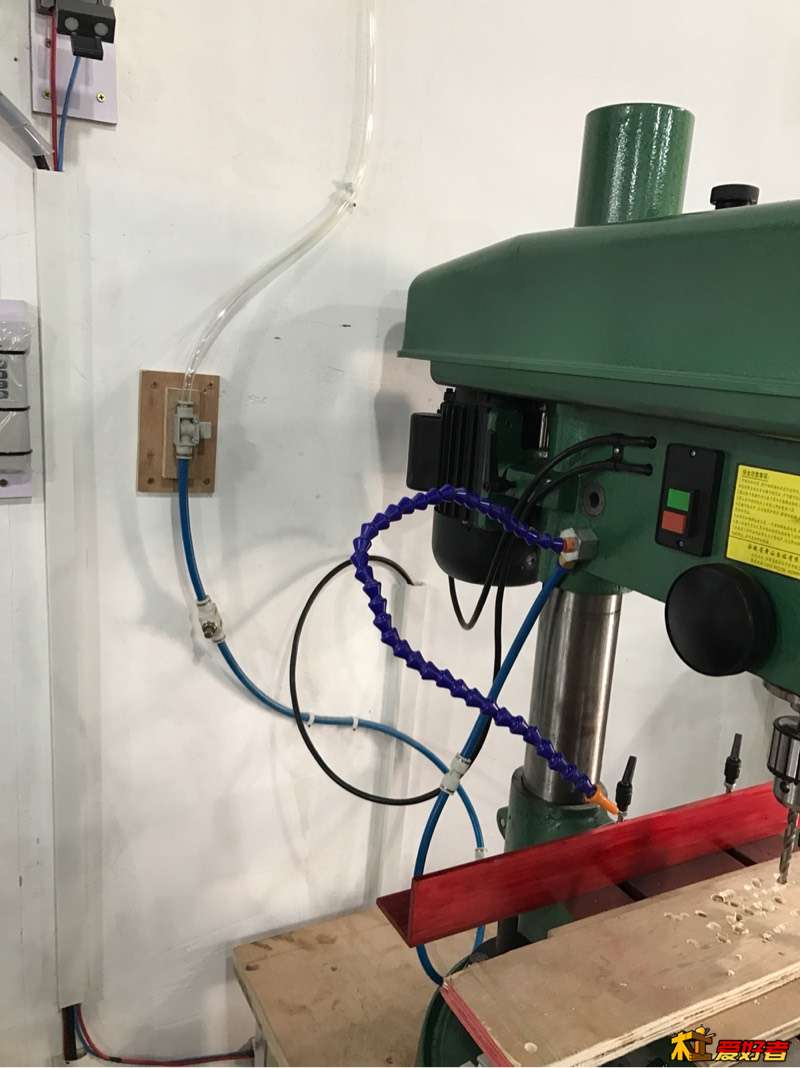

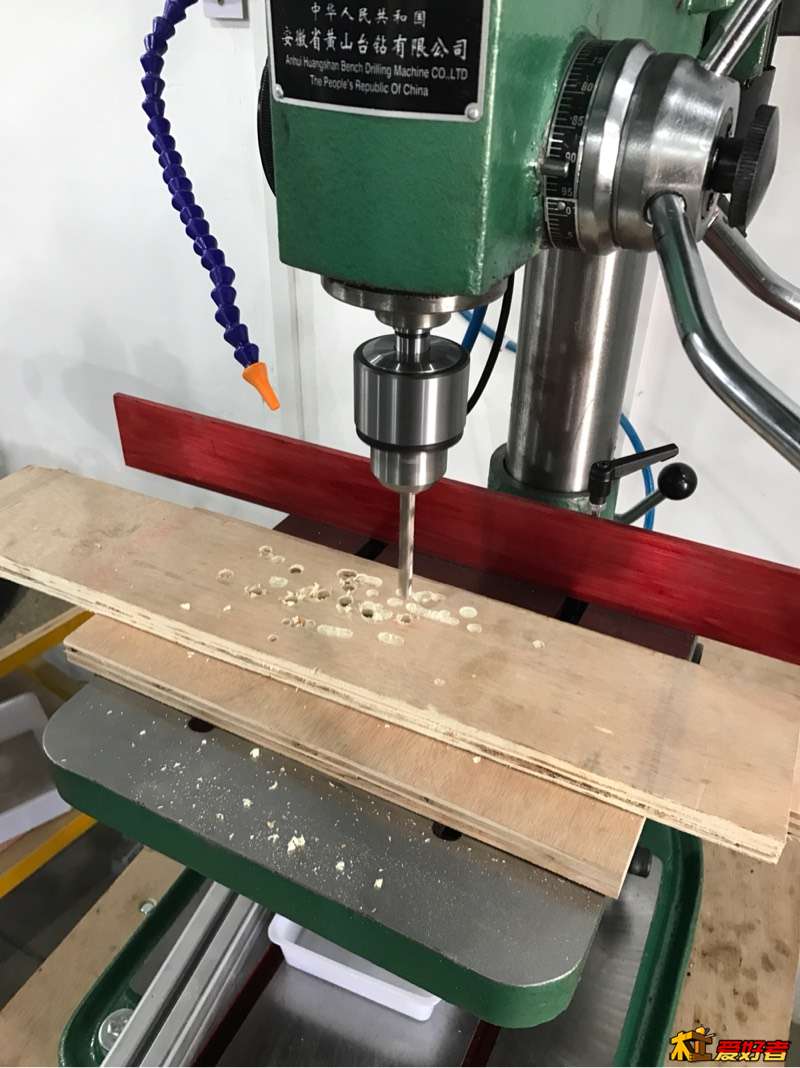

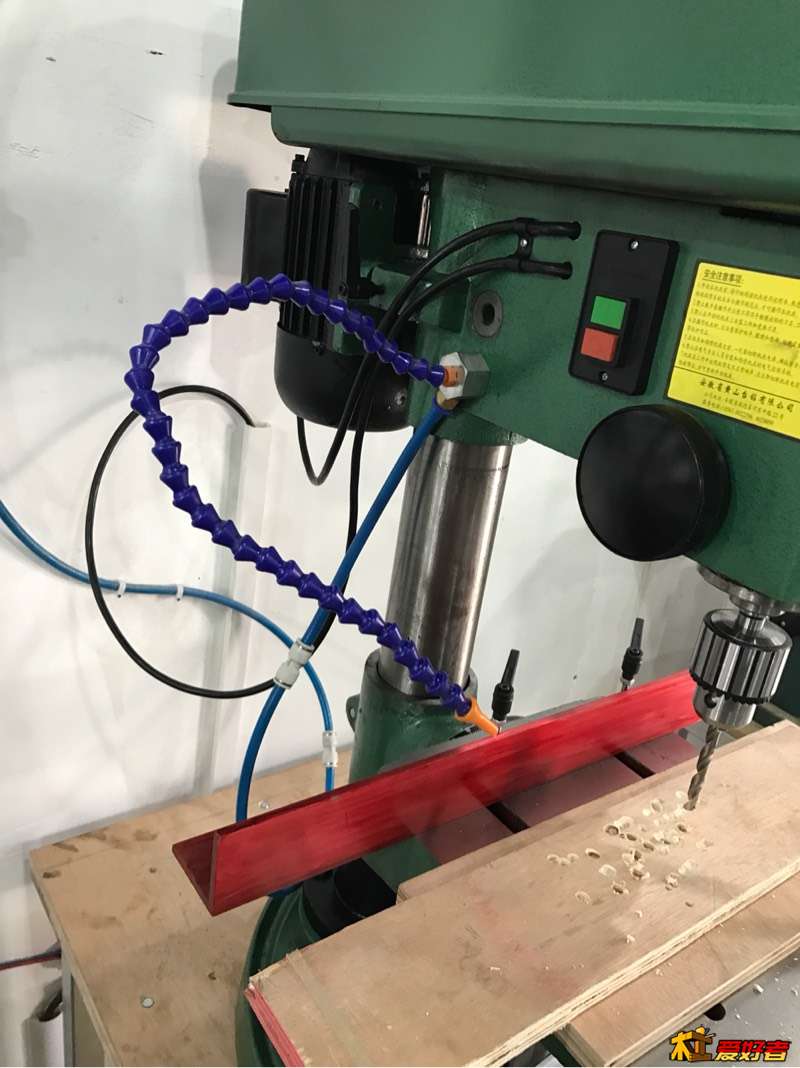

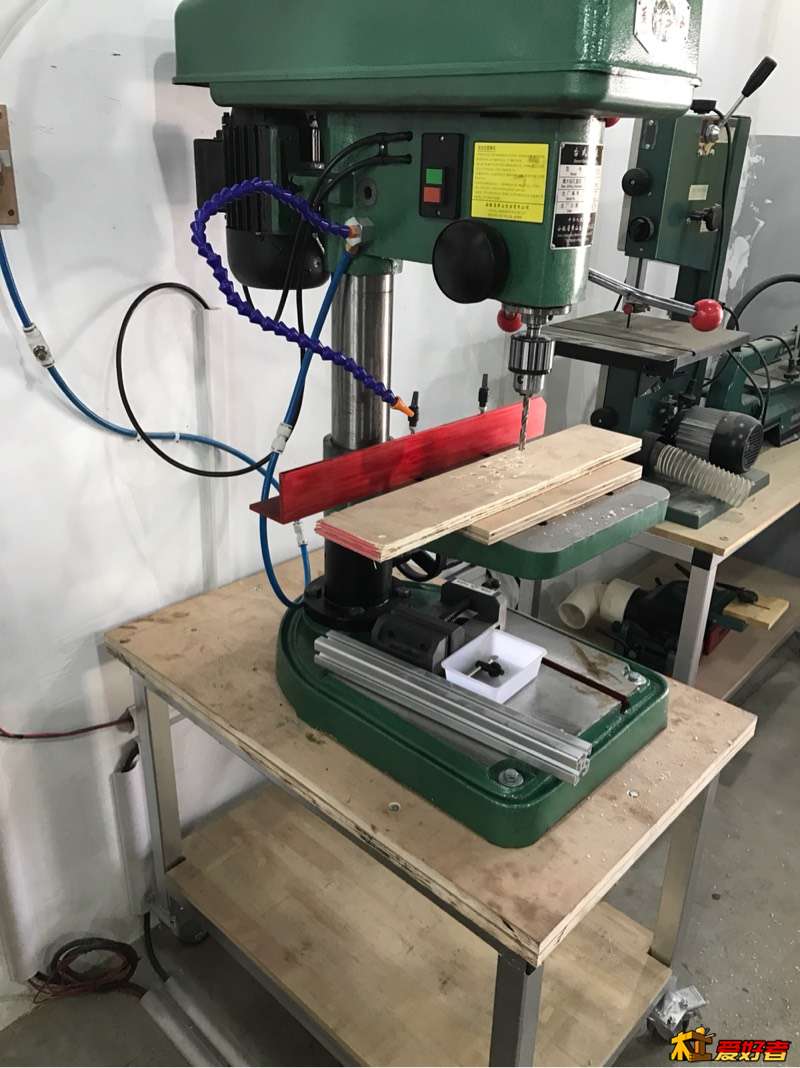

台钻也装了这个。那个蓝色管子叫竹节管，一般是金工喷切削液用的，也可以吹气，买口最小的，节约空压机，买那种尾巴上带磁铁的，可以随便吸到机器上，很牢固。用的时候打开那个塑料阀门就行，阀门下面那个是流量控制阀，可以调节吹气力度，一般调好一次以后就不用变了。这个便宜又实用，我常用，特别是连续打孔时，效率提高很多。这是凸显我牛逼的一个超级设计！

billyxin · 发表于 2017-12-26 20:52:33

这个管子尽量买长一点，可以弯到后面，不挡料。我的方榫机自带吹气，我就没有再装这个。吹到地上的木屑，就用宇宙超级无敌集尘器扫扫就行。

billyxin · 发表于 2017-12-26 20:57:22

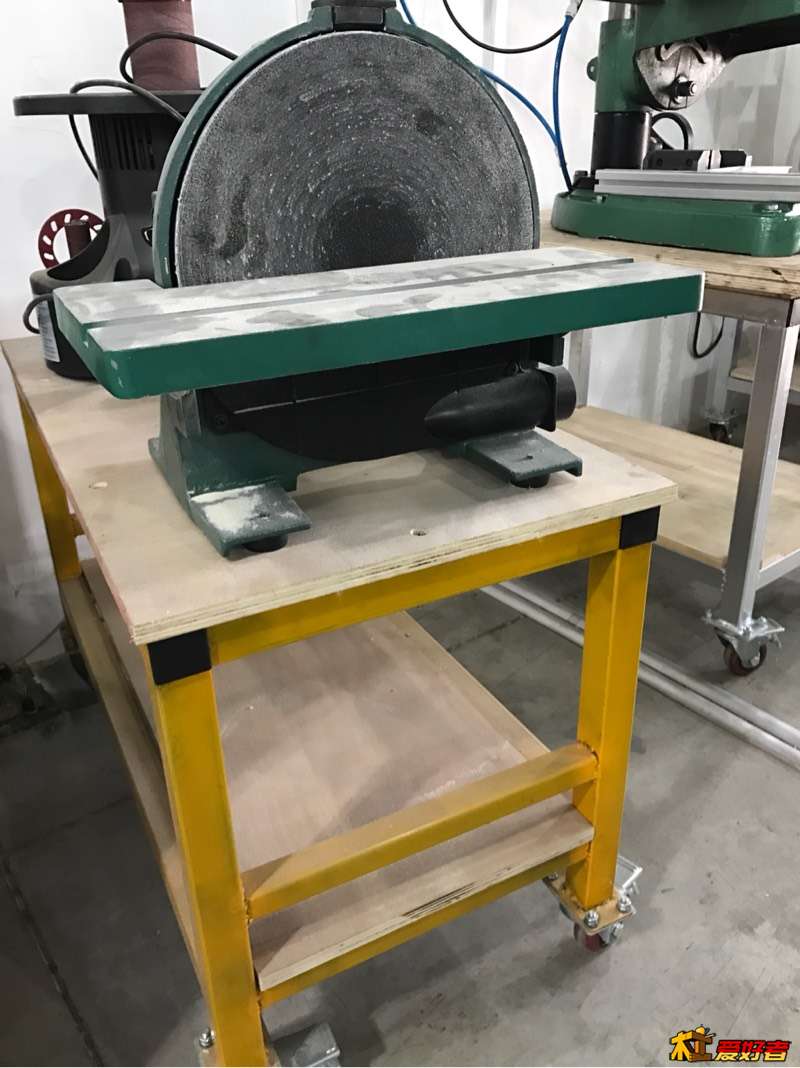

这样的砂带砂盘机之类的，我一般是不集尘的，只有连续做东西才会把软管集尘口靠在出尘口附近，都不用接上。这样的机器一般是短时间用，怕脏就戴个口罩就行。以前我也给这样的小机器装好对接口，后来觉得矫情，都拆了。如果你是家里用，最好接上集尘，因为打磨的尘还挺张扬的！

smartant · 发表于 2017-12-26 23:11:34

billyxin 发表于 2017-12-23 22:32; O- a0 _7 u4 r1 o
我到现在都没有写集尘器，因为在我的设计里，集尘器只是一个组件，可替换的组件，只要集尘器能伸出一个75口 ...

楼主写的很棒,程序员的组件化思维应用的好赞

有个问题想请教下,这个阀门为啥不直接用PVC的风量调节阀呢?

billyxin · 发表于 2017-12-26 23:12:41

smartant 发表于 2017-12-26 23:11
0 O, L" [: E0 ~6 H0 b) C楼主写的很棒,程序员的组件化思维应用的好赞( f; \, D% b7 M* u3 K6 V' a$ Z4 i

' Z) W2 T& p- h) c; i' x" S有个问题想请教下,这个阀门为啥不直接用PVC的风量调节阀 ...

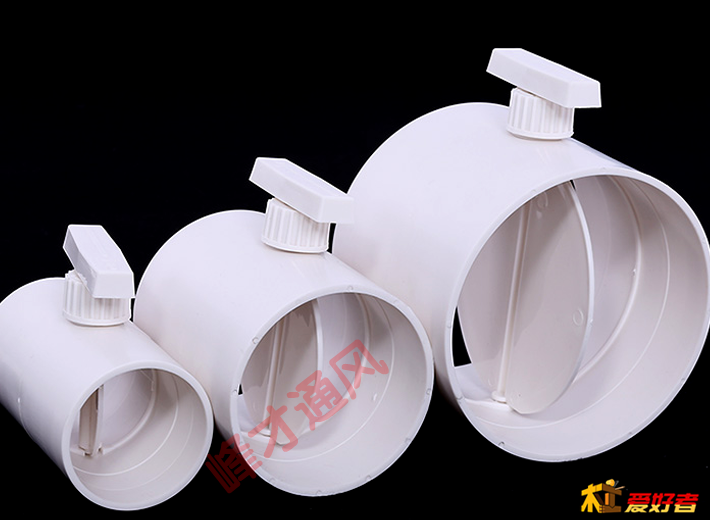

风阀漏气，怕木屑，你说的是这种吗

billyxin · 发表于 2017-12-26 23:14:21

今天因为又写了坦克砂带机倒装的帖子，没时间了所以不能再更新了，明天继续！

smartant · 发表于 2017-12-26 23:14:27

billyxin 发表于 2017-12-26 23:128 G! m F' L% h6 q6 w
风阀漏气，怕木屑，你说的是这种吗

嗯,不过这种调节阀很方便,可能需要改装下,给里面的阀片加个硅胶圈啥的,不知道有没有这种现成的标准件

billyxin · 发表于 2017-12-26 23:16:15

smartant 发表于 2017-12-26 23:14 9 S0 k. z; I4 {" k2 T
嗯,不过这种调节阀很方便,可能需要改装下,给里面的阀片加个硅胶圈啥的,不知道有没有这种现成的标准件

并且风阀一般比较大和长，比较笨重，也没便宜多少，何必不用轻巧的呢

billyxin · 发表于 2017-12-26 23:19:36

smartant 发表于 2017-12-26 23:14 9 p* P/ V7 y! {" P9 I' i6 }
嗯,不过这种调节阀很方便,可能需要改装下,给里面的阀片加个硅胶圈啥的,不知道有没有这种现成的标准件

奥我看见你的图了，这种我手上有，重，漏气，改装里面会更麻烦。手不好伸进去。

smartant · 发表于 2017-12-26 23:22:00

billyxin 发表于 2017-12-26 23:19
) D! R8 B. G7 W* n. m奥我看见你的图了，这种我手上有，重，漏气，改装里面会更麻烦。手不好伸进去。

懂了,谢谢!

billyxin · 发表于 2017-12-27 12:38:09

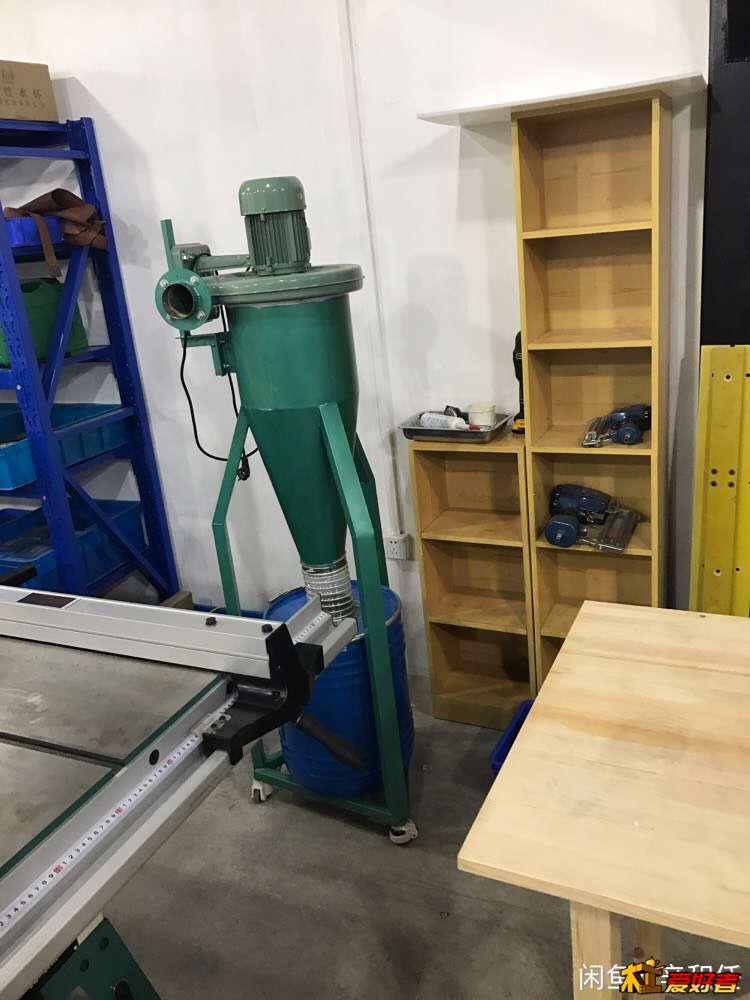

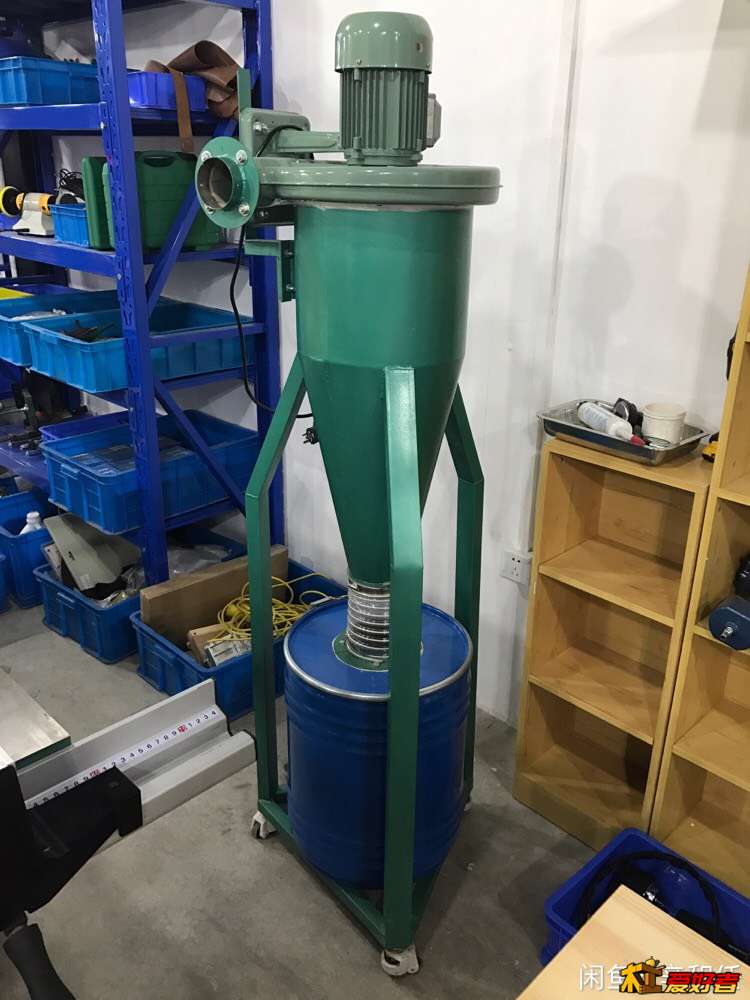

有一点点时间，我再写一小段。集尘器。下图是我以前的集尘器，750w，桶50升。已经闲鱼掉了。这种机器里面的旋风结构没有什么高科技，因为已经成熟了，但是还是有大神会不停实验里面旋片的角度，我很钦佩！不管是赚钱还是玩，都要敬业，不糊弄，像日本人一样，才能把产品做好。

billyxin · 发表于 2017-12-27 12:40:48

这台机器我卖掉的唯一一个原因，就是桶的容量太小了，拼版一个桌面，桶就快满了，我讨厌频繁倒木屑，太磨叽！其实只要把机器做高点，桶再大点，就ok了，换成今天的我，分分钟自己改了，但是当时我连焊接都不会，角磨机都不敢用。

billyxin · 发表于 2017-12-27 12:48:50

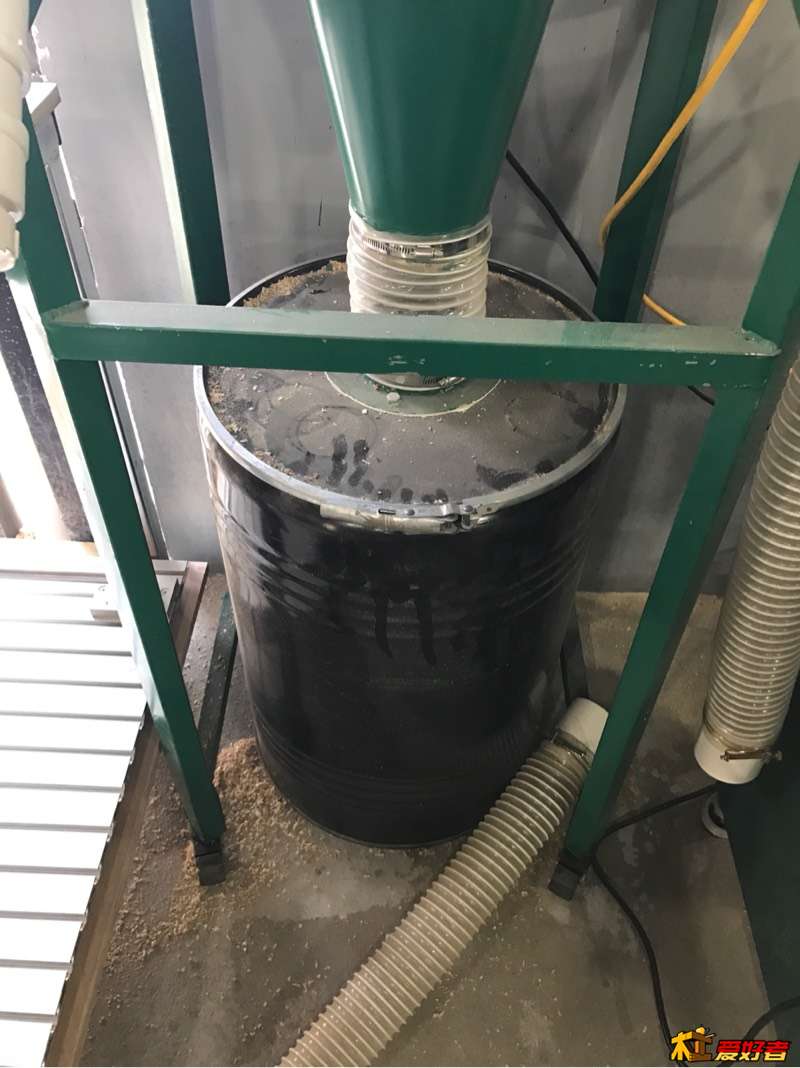

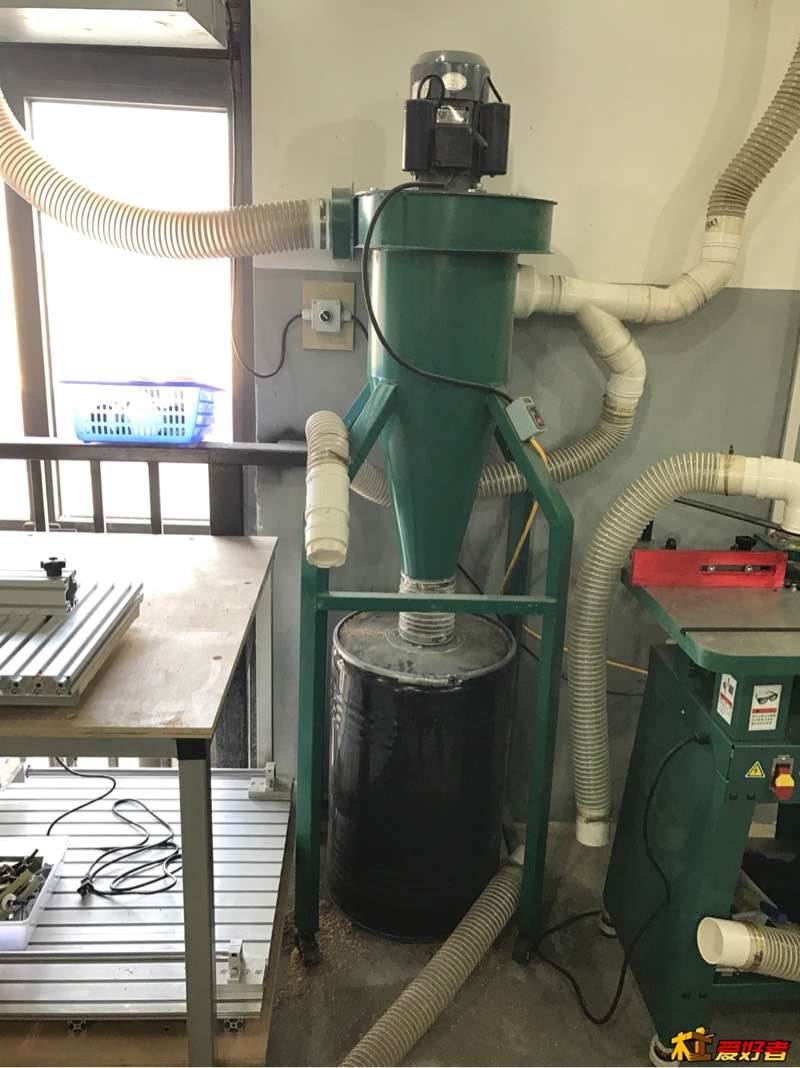

下图就是我现在在用的集尘器，第二台集尘器，还是750w，但是电机更猛了，叫做国标750w，我可以认为这才是真正的750w，以前的有水分，中国买东西有水分正常，没水分就贵了没人买倒闭更惨，所以我都尽量不买爆款，里面道道太多。这个卖家很好，都是和我先讲实话，买不买由我，不事后解释。第二台买的时候，他才有了这样国标电机。

billyxin · 发表于 2017-12-27 12:53:19

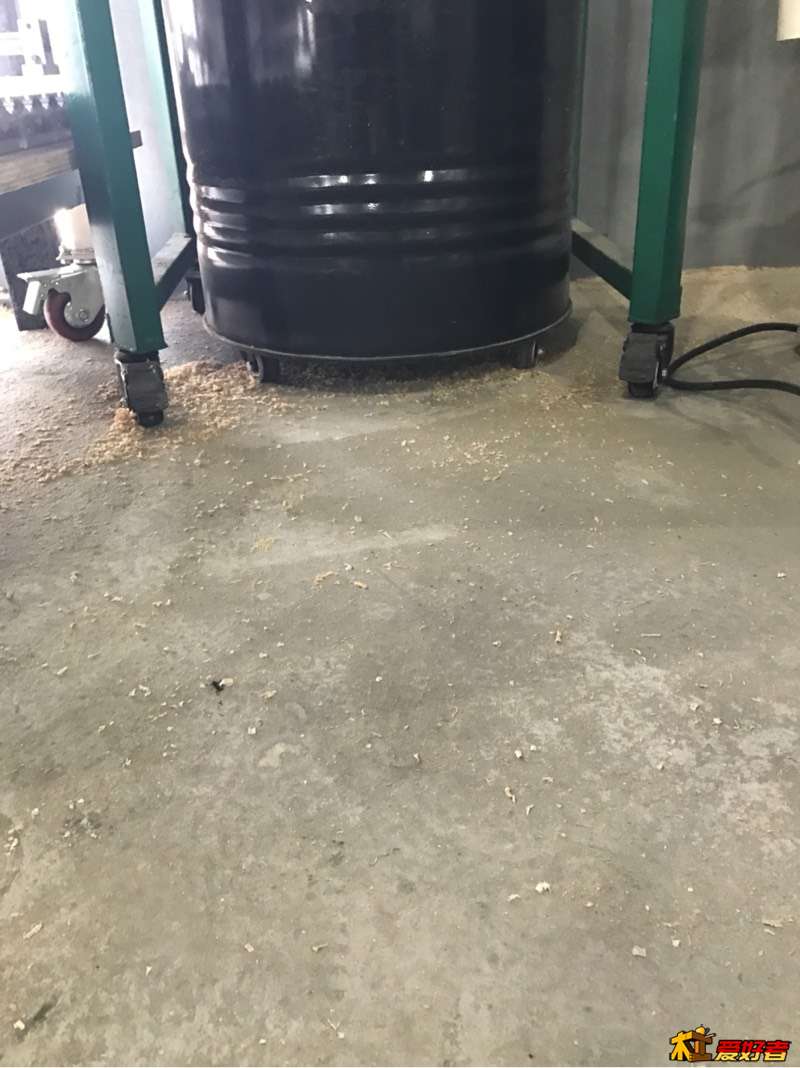

桶大了，变成90升了，我可以稍微满意一些了，其实我内心满意的桶容量是一万升。这是店家给我定制的，桶的下面装了四个万向轮，可以直接拖出来，不用搬着了，舒心！我的两个集尘器都是同一家买的，如果对店家不满意，肯定不会买两次。
