[billy工具]木工房旋风集尘系统

billyxin

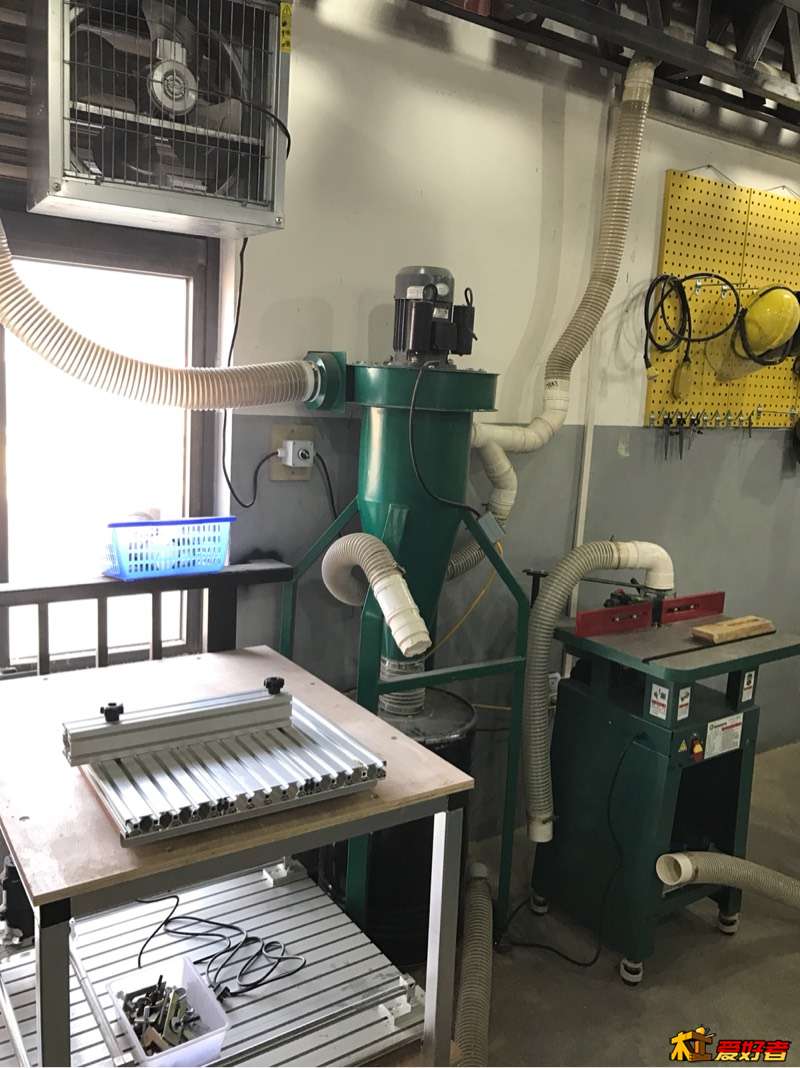

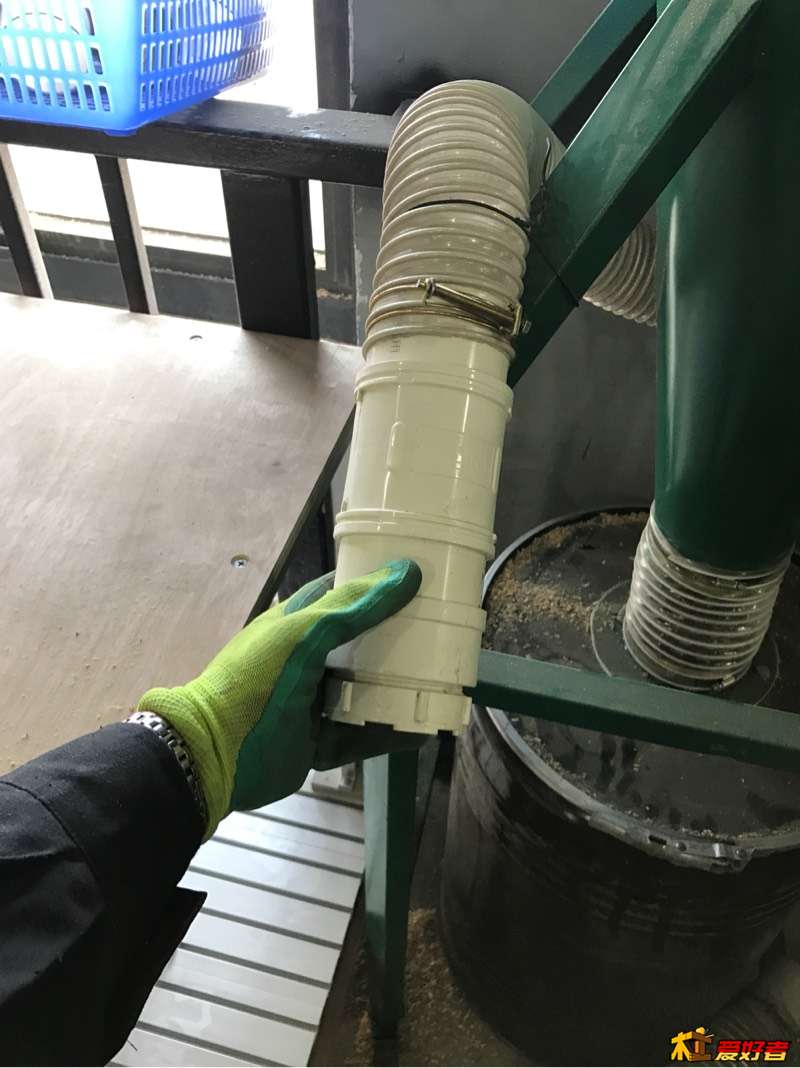

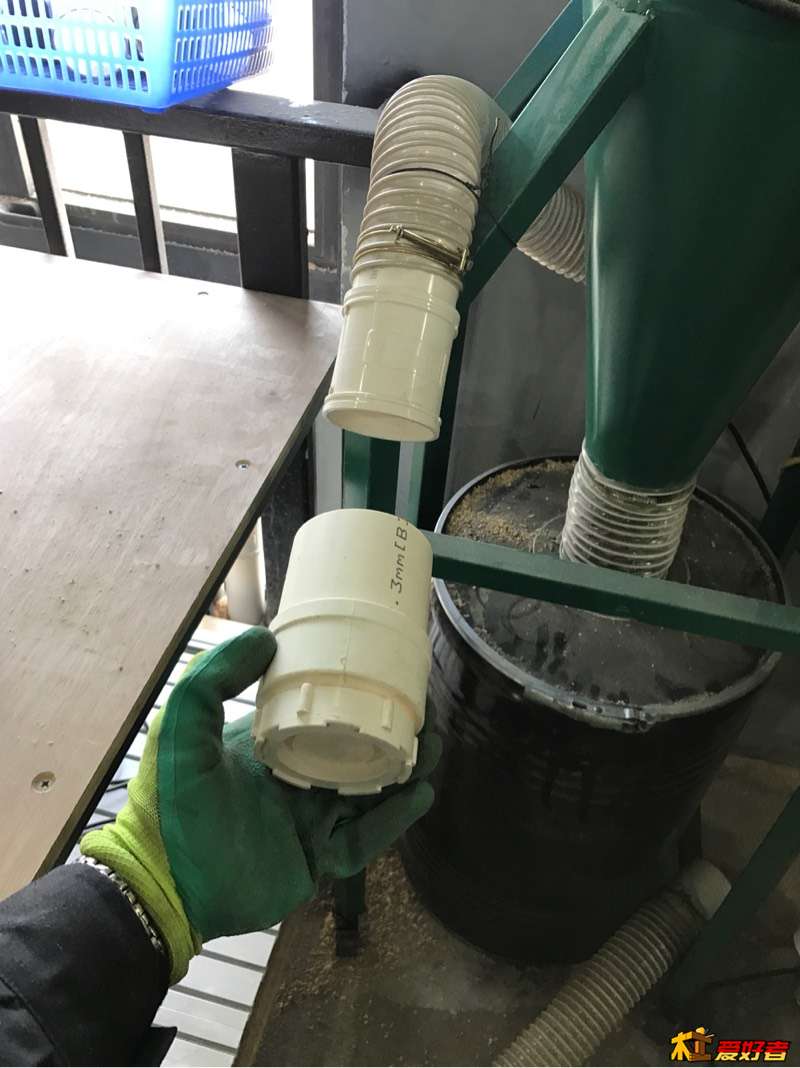

我的集尘器有引出一个专门为软管准备的口，屋子中间机器不使用时，用75的标准堵头堵上。用的时候拔下堵头插上软管，轻松，快速。这样手插就行，不用插很紧，密封性很赞！这种为流水设计的管子和配件，密封性都很赞！只是用在排水时要打胶，用在集尘，没必要。太便宜了，太感人了！

, l4 v& a# ]; Y% _+ V
6 N  k) F1 U  W7 {6 Y8 a0 t
, y( C6 E. s  }

readme

插一下，分支点没有见到阀门，怎么控制各路的吸尘？
: R! H! y% g5 |" u2 B0 S. n

billyxin

我到现在都没有写集尘器，因为在我的设计里，集尘器只是一个组件，可替换的组件，只要集尘器能伸出一个75口就行了，不行就变径。这种思路，你就把复杂问题简化了，哪个不好换哪个，比如集尘不喜欢了，就闲鱼掉，完全不用考虑新买的集尘器能不能配合集尘系统。唉，我的确换过集尘器，这个后面说。我先说说集尘管的阀门。
# P4 g  k- H# g& \8 `; ?2 l
) P8 x& B' c0 b* W) ]; b! k& C

jkl1151

赞一个！用100的管子一样的像这样搞，不用变来变去的
4 c1 f- \+ m# W+ e4 f" ]

billyxin

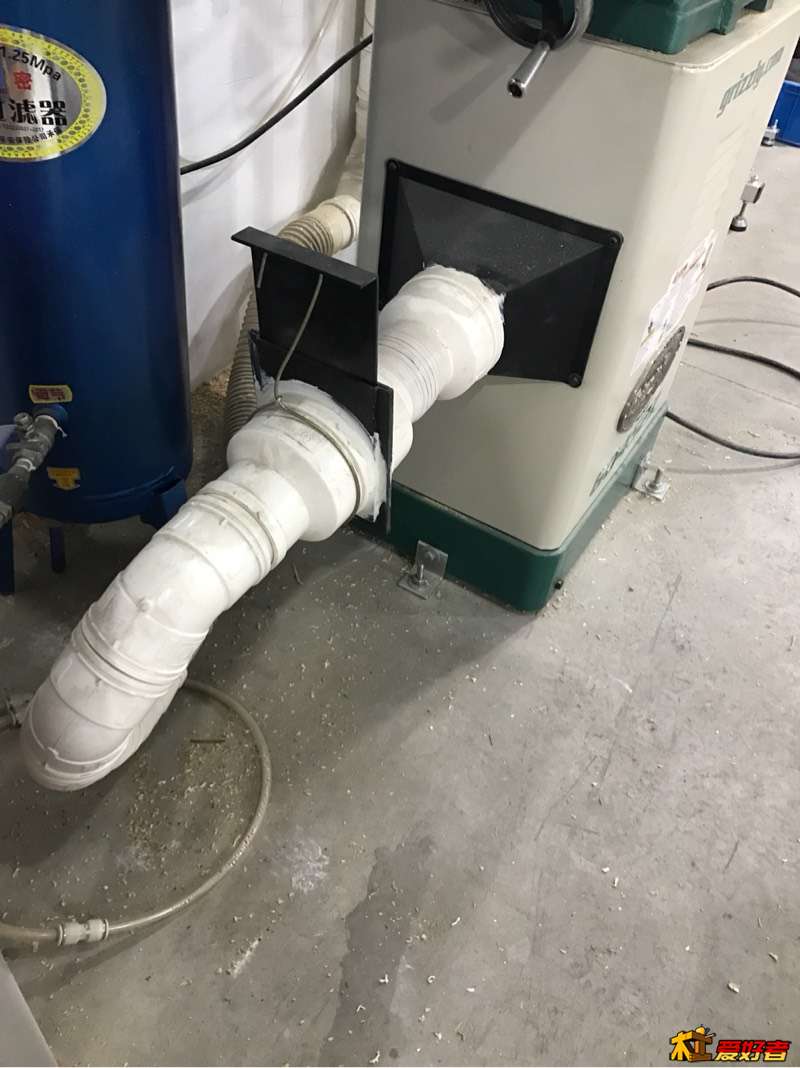

这个阀门是诺元的，100直径的，我变径到75用。诺元老板你在看吗？你还记得我吗？我是那个开车从上海到南京找你当场把得伟压刨换成螺旋刀的帅小伙还记得吗？我一家三口一起去的还记得吗？贴满了kitty的白色奥迪还记得吗？你还给我闺女一个玩具熊记得吗？我老婆很漂亮记得吗？别说这个也不记得，虚伪！！

  K9 f* q/ p$ P3 F  r# ~

billyxin

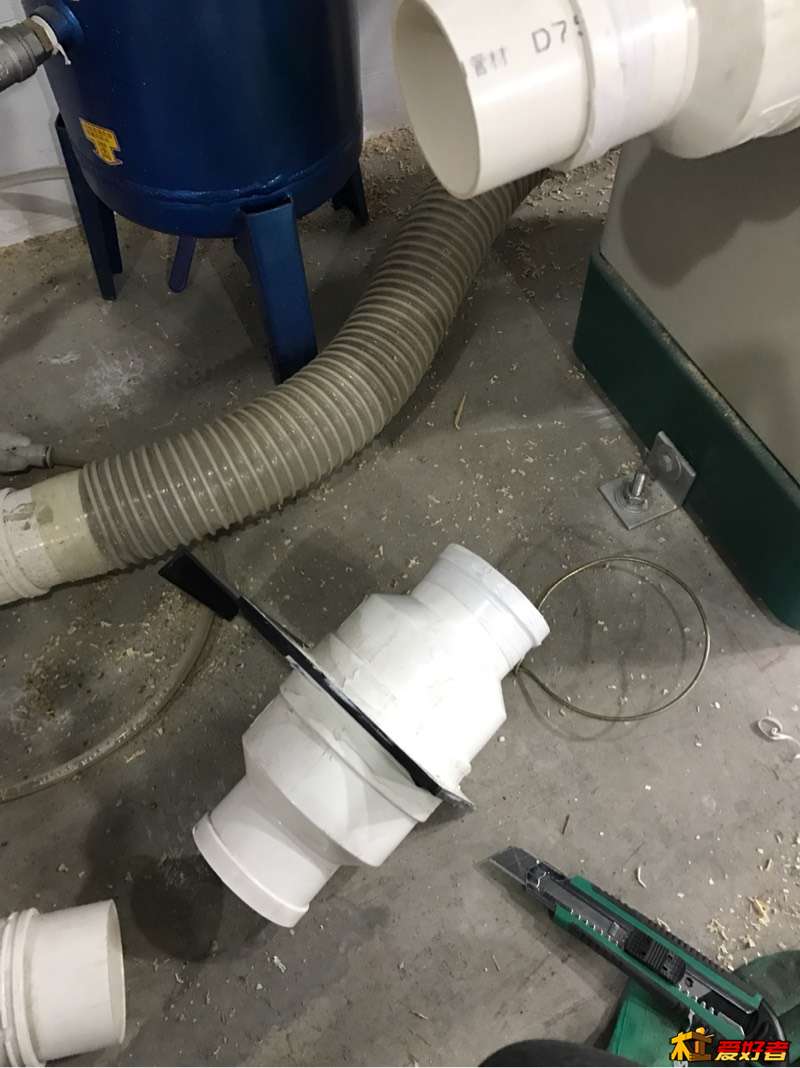

就是这个东西，塑料的，中间有一个插片，算是闸阀。可以自己做，我偷懒了。十几块钱的东西。

5 ^8 m* {, m( |1 Y; |- r' X5 Z

readme

billyxin 发表于 2017-12-23 22:39
这个阀门是诺元的，100直径的，我变径到75用。诺元老板你在看吗？你还记得我吗？我是那个开车从上海到南京 ...

你这是又要发通宵贴的节奏啊，我去泡杯茶再来看，要不熬不住
/ T+ H4 b* Q$ X9 o) c3 F( R0 T, y

billyxin

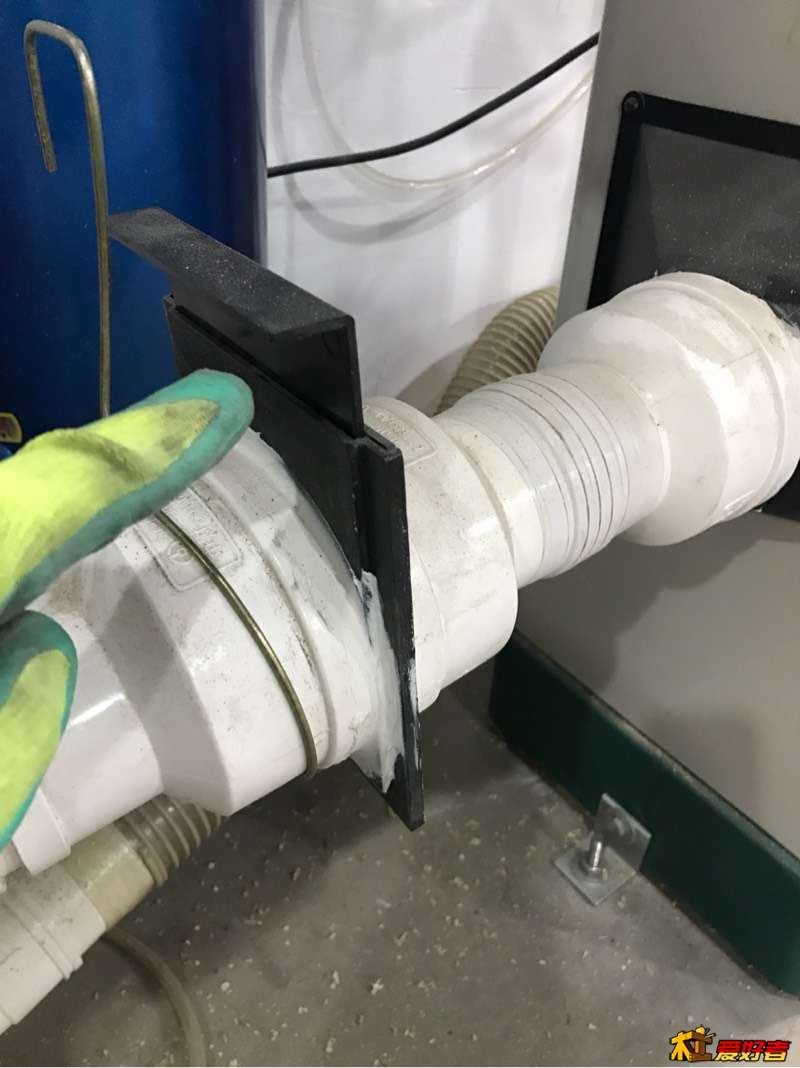

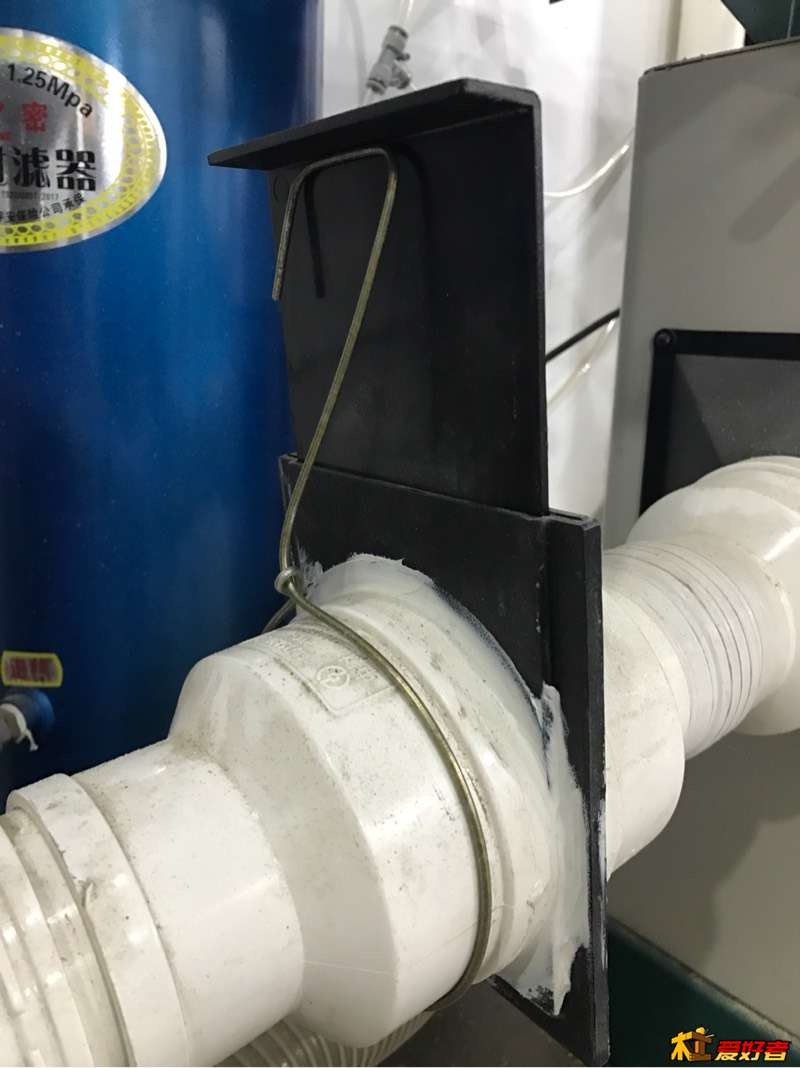

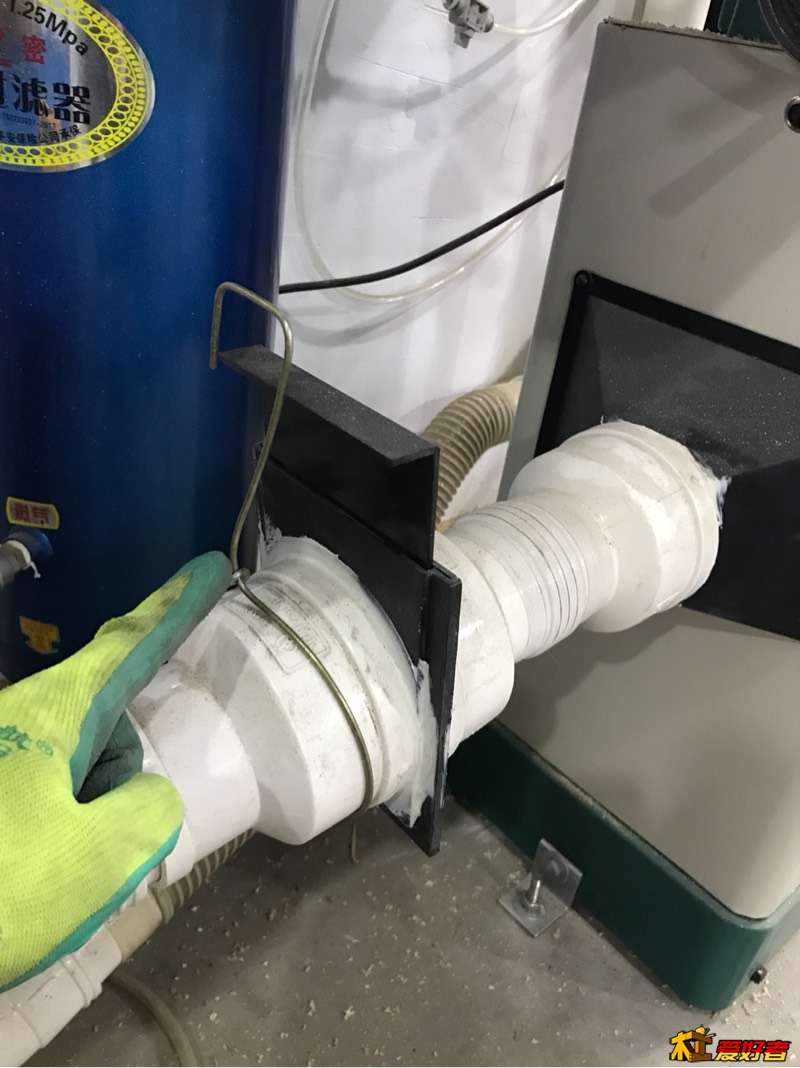

这个阀门有两个缺点。1，我这样角度使用，时间长了，那个插片会松动容易自己掉下去，机器一开一震，阀门自己关掉了我靠！用的再久，就更松动，机器不用开，阀片也自己掉下去了。这个是塑料件靠尺寸配合来夹紧的设计，肯定不耐用，如果有个卡扣就好了。我自己用铁丝折了一个卡扣，拉起阀门，卡扣一靠，就不会掉下来了！这种铁丝真好用，我各种直径都囤了一些，平时做个小东西比如s钩什么的手到擒来不用等快递了！
; Z3 b8 {* y2 B- t9 A% z
+ l0 A' `4 t9 E: J  s0 J' a  F: a

billyxin

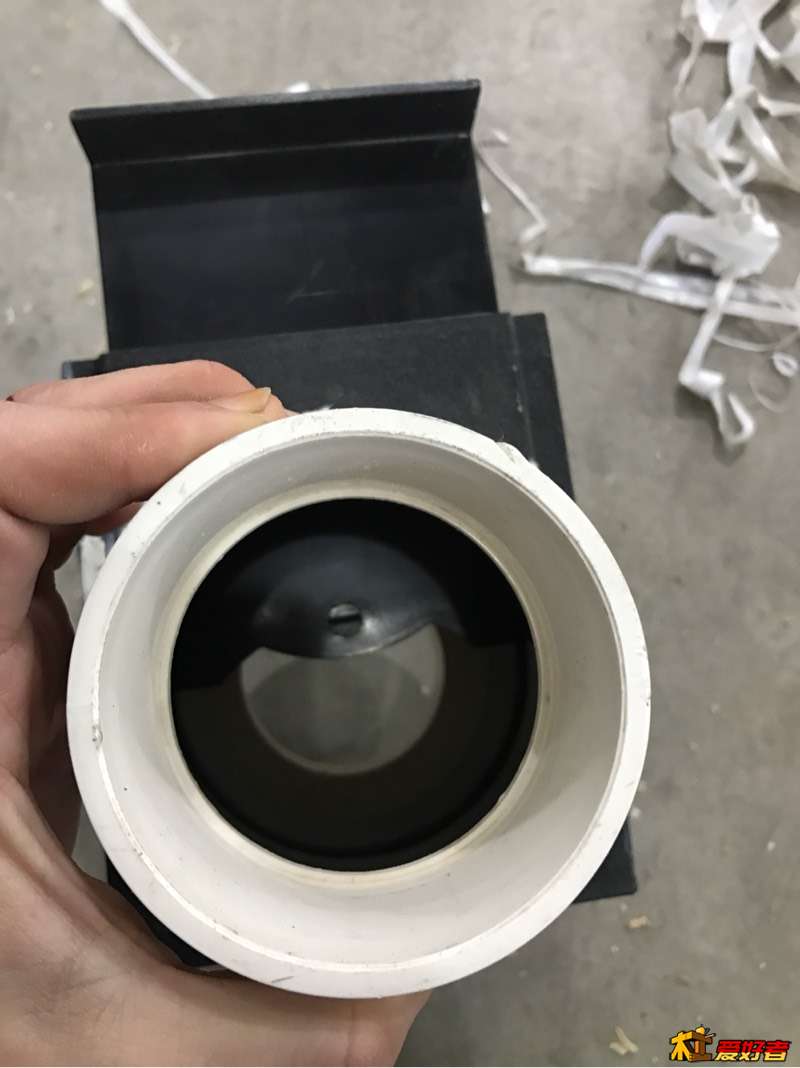

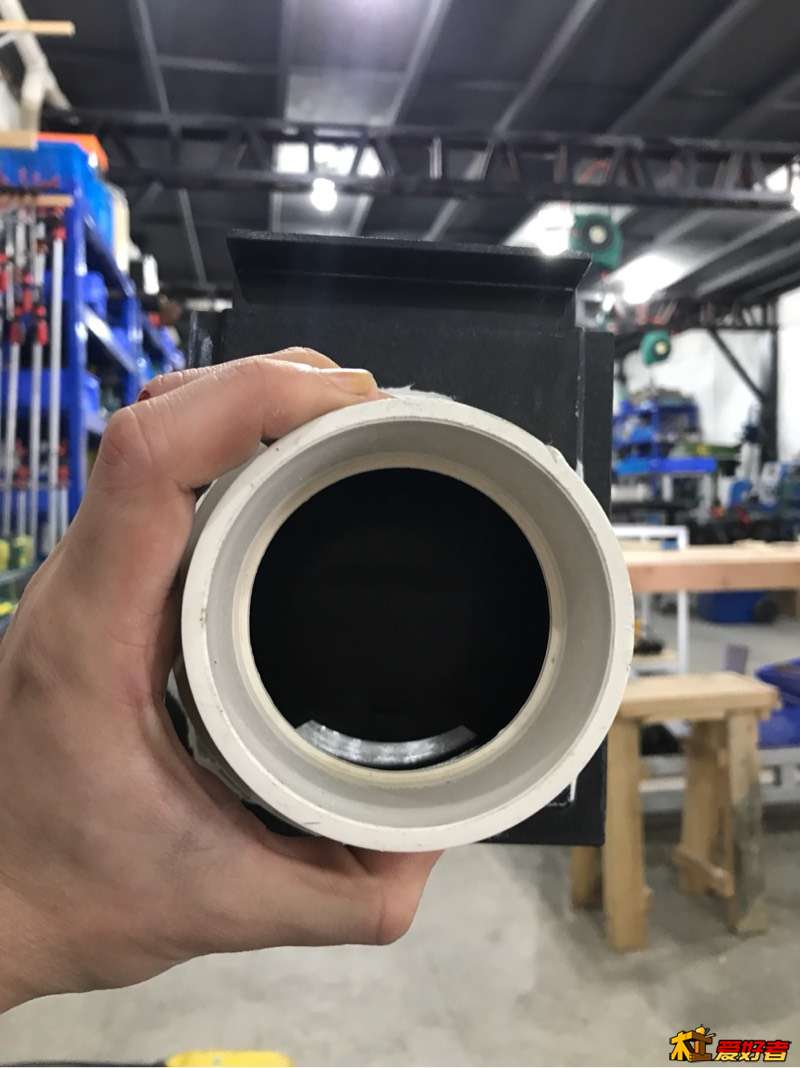

第2个问题，十分严重！用一段时间，阀片就不能插到底了，因为阀门里面的槽被木屑堵了。我拍照给你看里面的插片，插到底，还是有很大一个口，不能再插了，槽里木屑被越插越紧！



! H2 x7 N0 [7 Y3 |4 A* }

billyxin

readme 发表于 2017-12-23 22:44
+ `8 y) D& ^9 i4 ~" D3 ~你这是又要发通宵贴的节奏啊，我去泡杯茶再来看，要不熬不住

不通宵，我写一会就睡，你别喝多了睡不着啊
/ f% P' Y+ }! \* E

billyxin

jkl1151 发表于 2017-12-23 22:37
赞一个！用100的管子一样的像这样搞，不用变来变去的

+ L* |( q8 L6 m( b7 U对滴，但是100的直径我觉得无法承受，太tm粗了，不管上墙还是铺地。我75的用了觉得很好，你专业玩木工是应该100，100更猛！

readme

billyxin 发表于 2017-12-23 22:55
不通宵，我写一会就睡，你别喝多了睡不着啊

% B8 k/ q) w1 J& h! v( i) X9 d0 K这个阀门，你应该把它横着放啊，往左推或者往右推就关闭了，应该好一些吧

eyf16

倒着放更好   往上插

billyxin

readme 发表于 2017-12-23 22:59
6 L8 X6 @  W' Y$ L* F6 P+ N这个阀门，你应该把它横着放啊，往左推或者往右推就关闭了，应该好一些吧

4 f" D. e3 D7 M5 C4 I久了一样堵啊
: l/ v/ Y: z/ A( C% J7 x

billyxin

eyf16 发表于 2017-12-23 23:01
! F7 m+ N; T7 U倒着放更好   往上插

不想弯腰成那个姿势为了关掉阀门，累啊。
