[billy工具]木工房旋风集尘系统

billyxin

自己木工房的集尘系统，集尘管子的直径绝逼是核心！一定要慎重！我的操作区域200多平，75的管子还要跑天花板，这个东西真的很占地方，如果你以前没用过，一定要少买点试试。集尘器不好用可以闲鱼卖了换新，但是管道是要施工的，工时费无价啊！用这种pvc管也是优缺点并存，我下面接着说。
4 I6 p+ _( U2 R6 G- P" F' V

抚顺@云游木匠

留记号，等更新
6 O7 W/ N6 v5 D' X" q

zeroyear

排队学习

laji3366999

等更新

billyxin

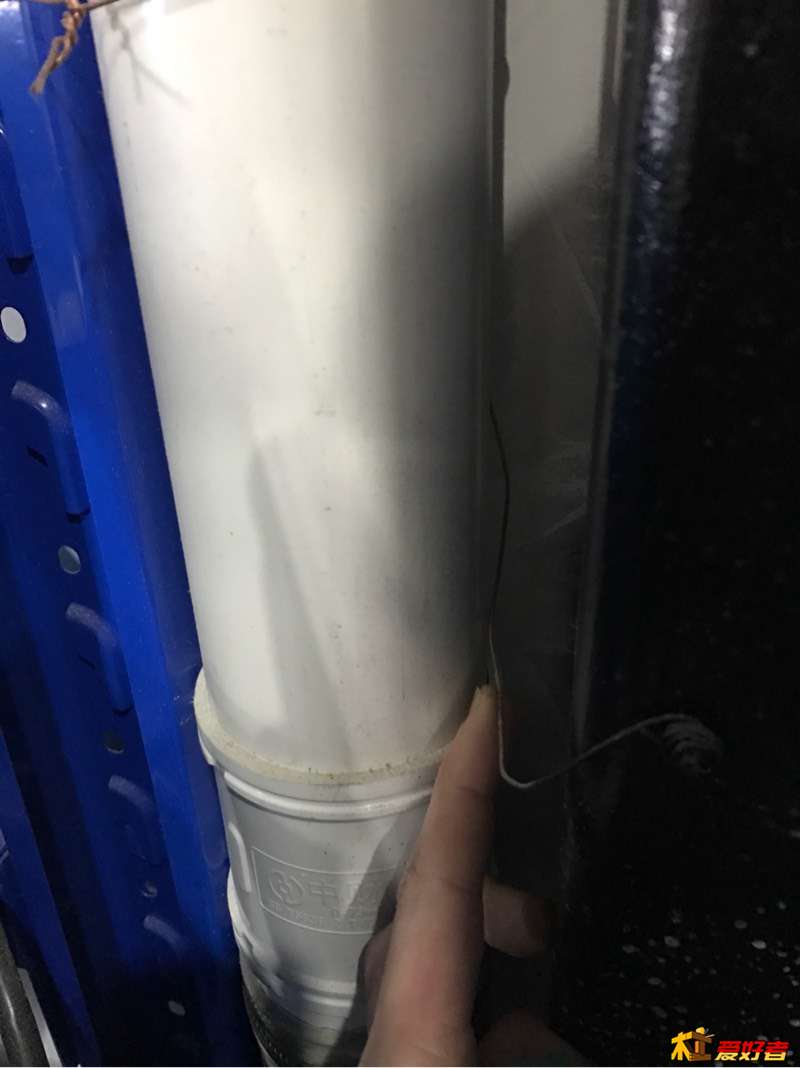

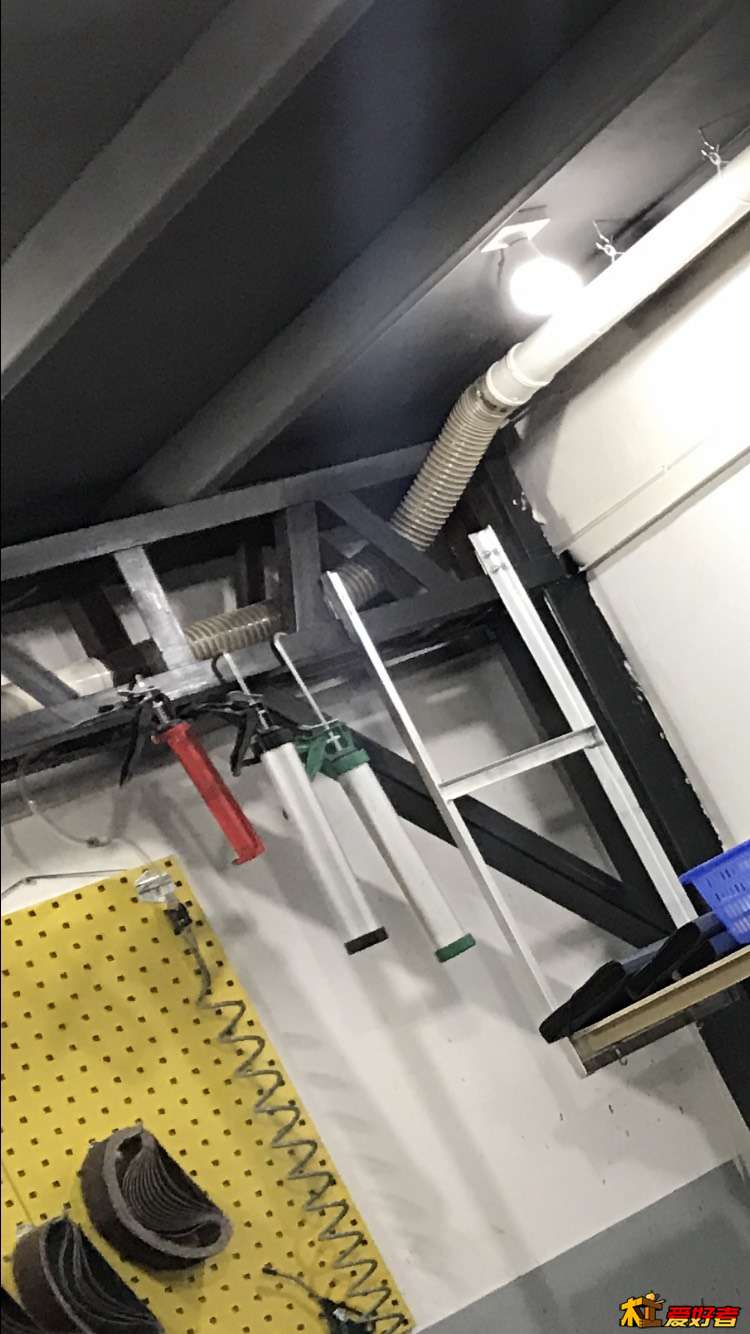

最可怕的，是静电！！！！易燃粉尘类静电爆炸是很恐怖的，那些面粉厂，打磨车间，都是很怕这个的，氧气和易燃粉尘混合，就是炸药哇！用铁皮管就一般不怕这个，因为铁皮管与墙体固定的支架或者管夹如果用金属的，就接地了，或者直接在铁皮管子上栓铁皮接地。但是我不用铁皮的原因前面也说过了。对于我的pvc管，我也想过一些去除静电的方法，还问过一些人，开始时考虑买那种管道内有除静电涂层的管，但是很少见，也贵，并且如果用久了涂层估计就刮没了。后来我决定在管子里面穿一根铜丝，铜丝通过管子上打的小洞引出来，接地！这个图片就是铜丝引出来固定到钢结构上接地的。我实在不想拆下来拍照了，管子后面一个洞，直径3毫米吧，铜丝一毫米估计。每根pvc管2米，每根管子两端附近打洞，管子内一根铜丝，两头从管子伸出，接地。管子内的铜丝尽量拉直，这样不会影响木屑跑路。
* ^1 a0 W6 B) K8 X

billyxin

解决了静电问题后，剩下的，pvc管就基本都是优点啦！！便宜，轻便，不锈，组装方便，如果选定了一种直径比如我的75，那么，各种弯头，变径圈，配合的软管，我靠都是配套的，像乐高积木一样，严丝合缝，组装就是一种享受啊！！！并且，我都不用打胶，管道和各种弯头类都是橡胶锤敲紧就行，很牢，密封性很好！想想当年用铁皮管的生活，以前真是生不如死啊！
# \5 f9 f8 [5 Y1 x
; L  D) y# l1 B$ s& L8 \
# y5 O6 a+ a, {5 g' h, \: c

billyxin

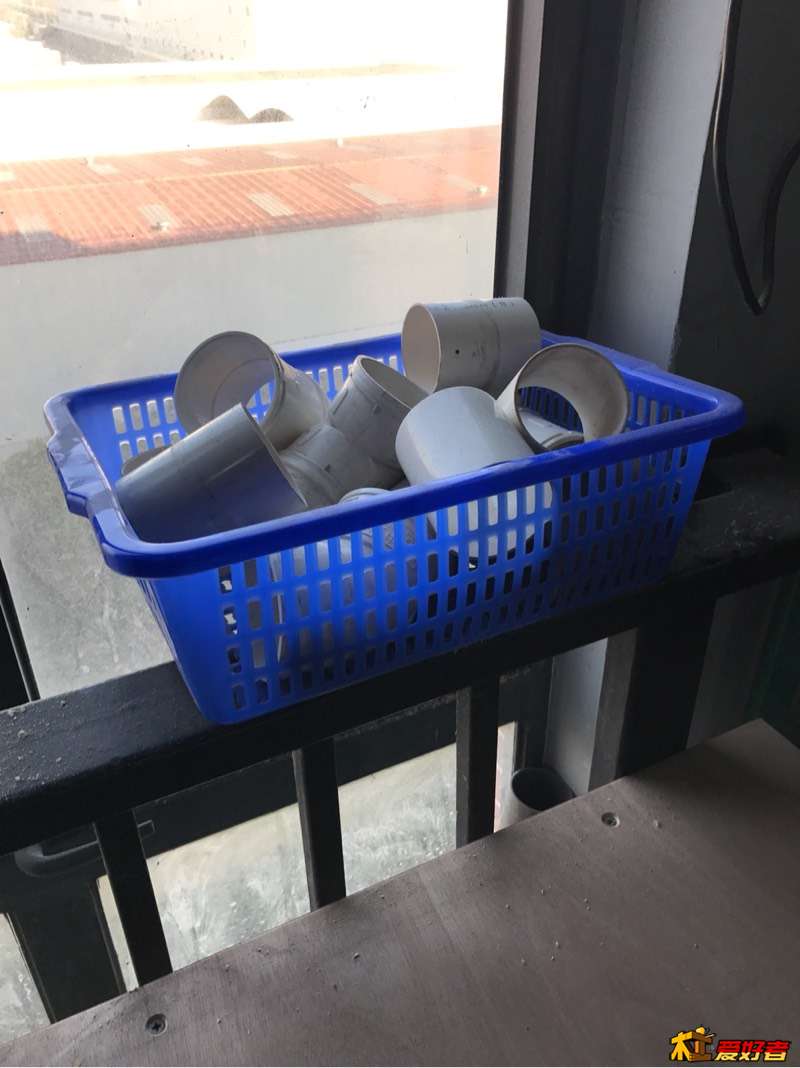

75的世界，就是标准化的世界，就像螺丝一样，用各种标准化的配件，可以快速实现自己的创想，中间没有耽搁和纠结，爽的1b。我买的管子都是切成2米一根发快递来的，用了几十米管子吧，各种弯头，直接头，好多好多，这些都是硬pvc管。

billyxin

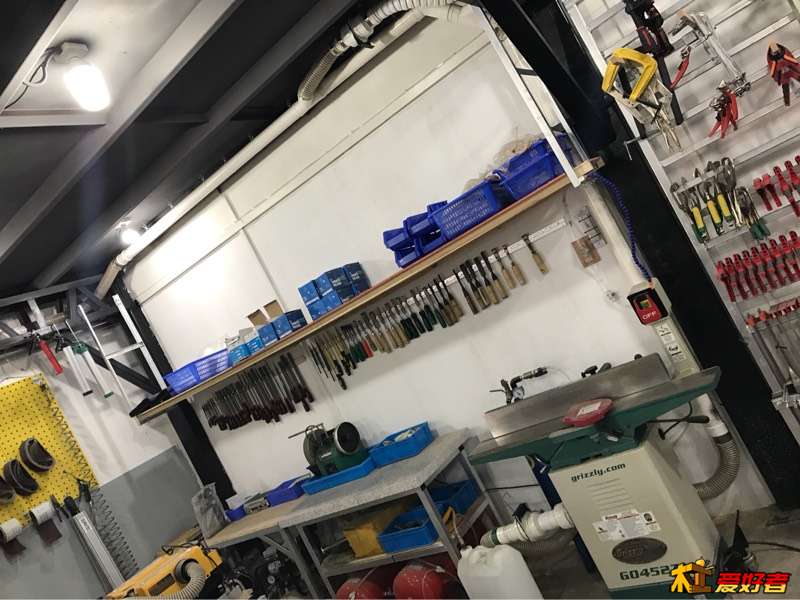

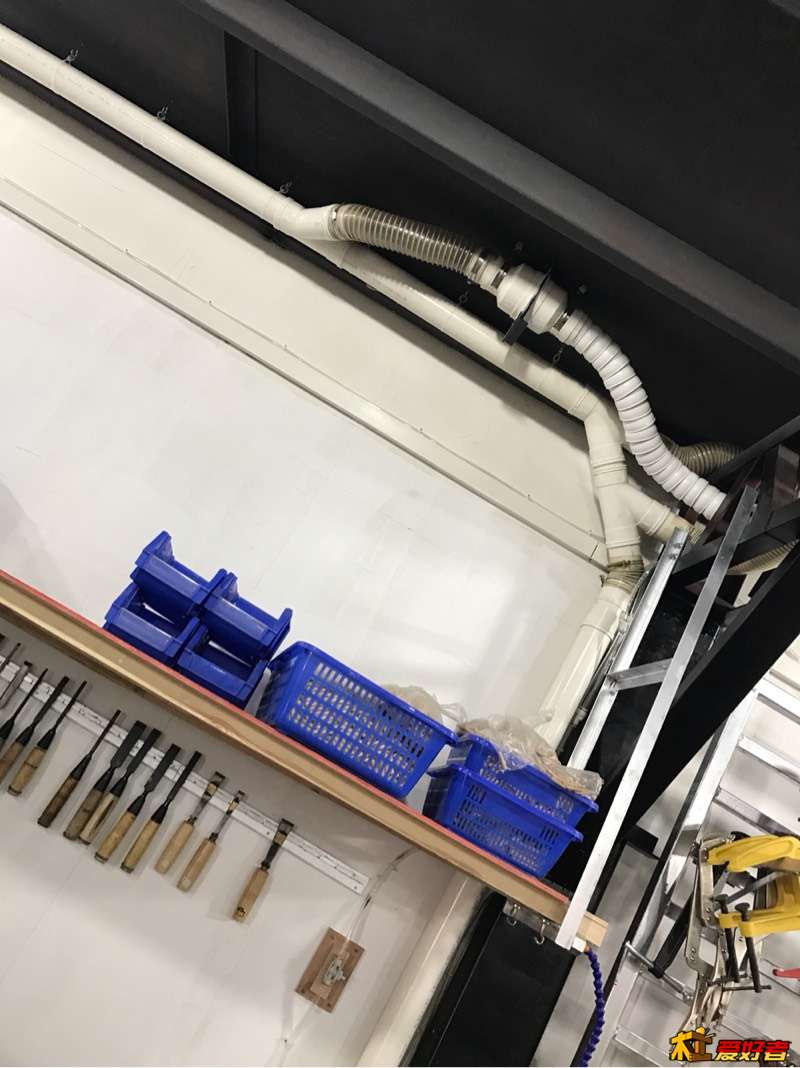

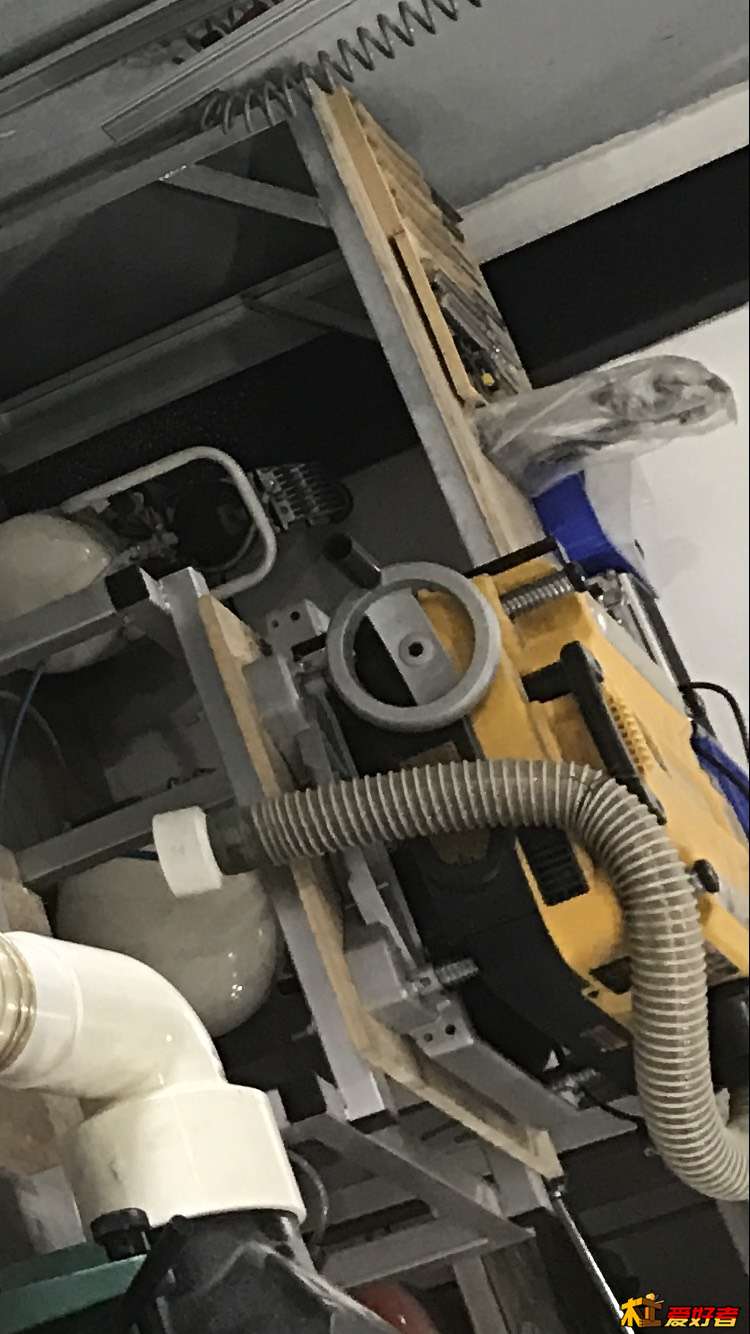

硬管是用来铺主干道，天花板四边，墙角立边，不移动，用管卡固定死，万年不动。把主干道引到机器附近，我的经验是，不移动而贴墙放置的平刨压刨台锯，必须引到位。然后用软管对接机器。说到软管，也有标准化的方法，我接着说。

. O, s6 m! J. e+ }6 E

billyxin

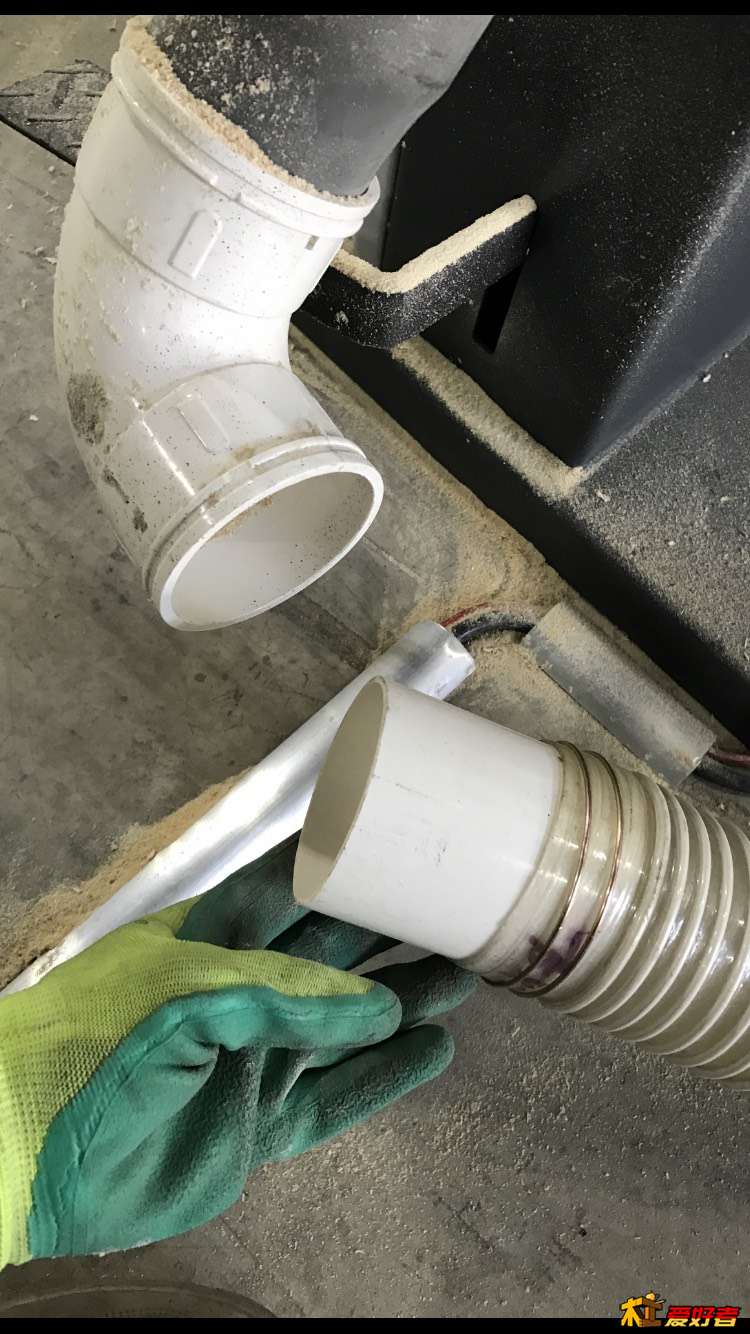

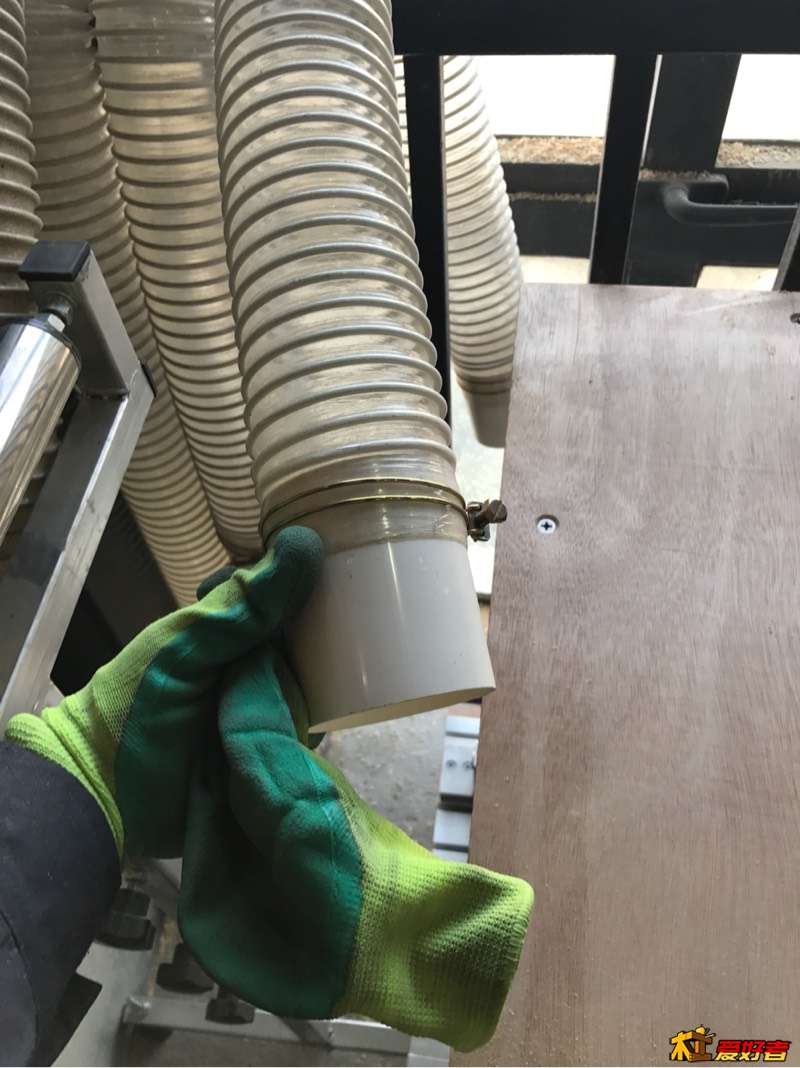

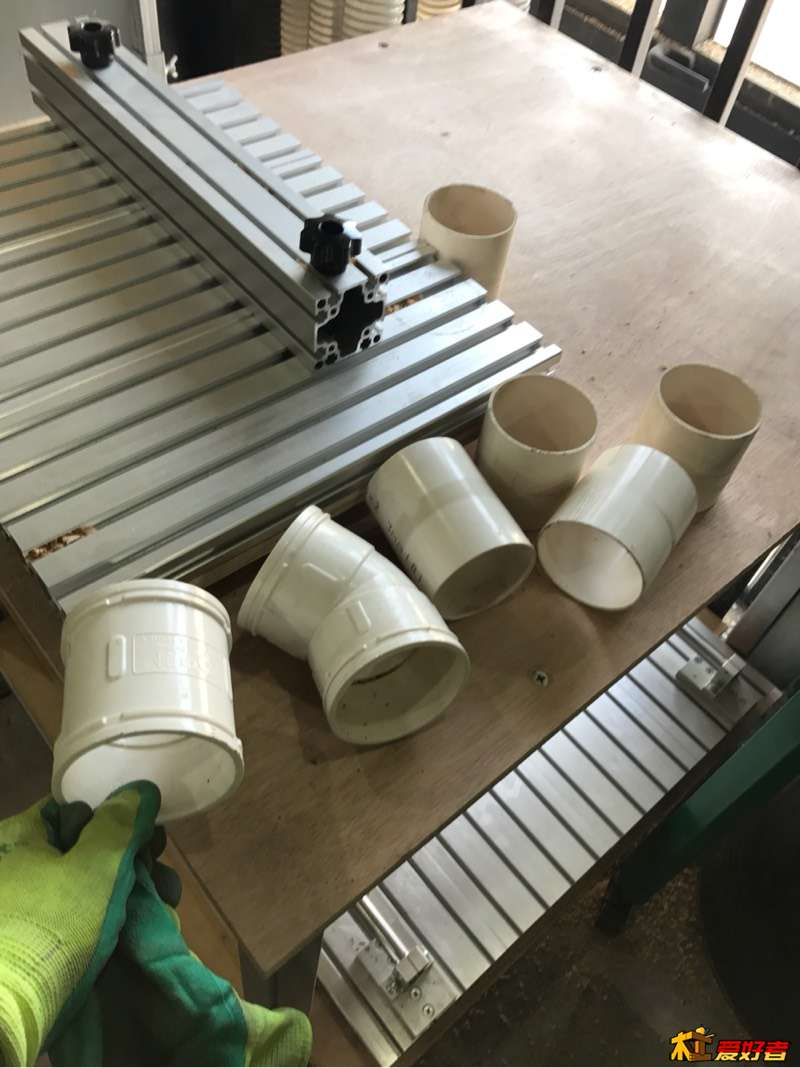

把75的直管，切出一些小段，大约每15公分一段吧，套进75的软管头部，用喉扎固定，这样，软管就变成标准化接头，可以对插各种75的弯头直接头，软管也可以当积木用啦！75小段硬管插进75软管有点费劲，最好喷点润滑油比如wd40就行。
: R5 C0 r0 g0 X! ~
0 E% U7 R" [, `
! j3 U$ A9 r2 P- Y4 }

billyxin

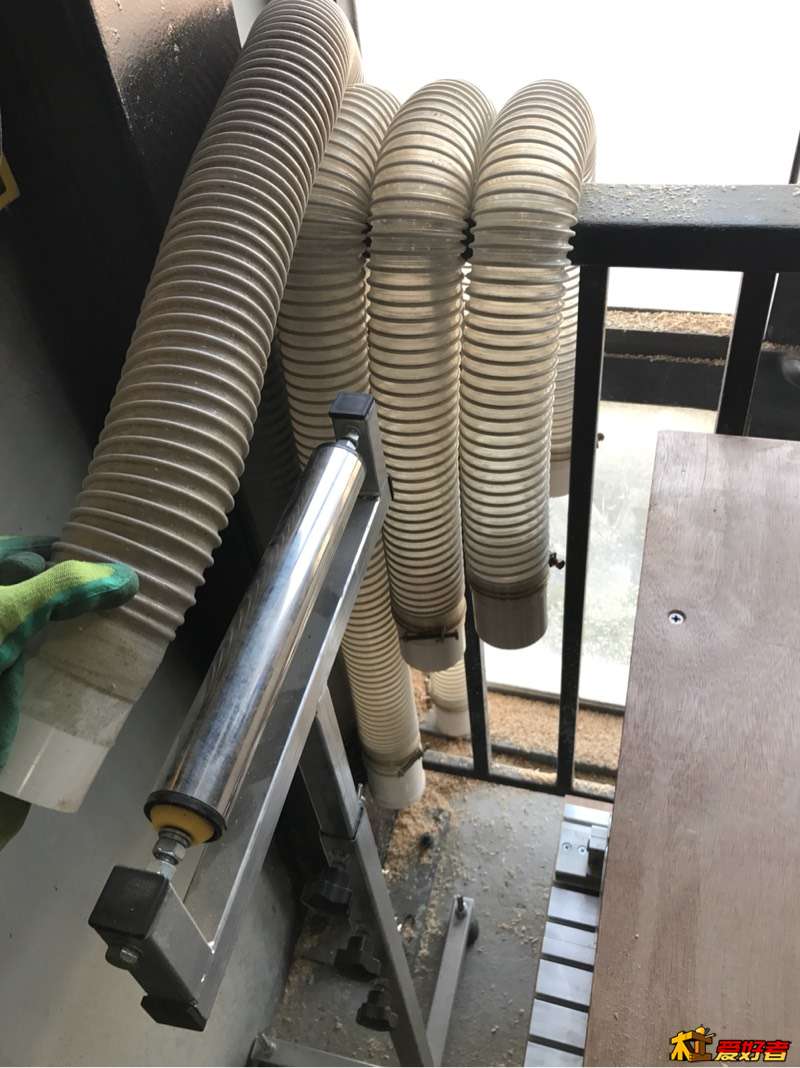

这种软管要多准备几个备用，我放在房间中间的机器只有在用的时候才插上管子，平时管子都挂起来的。

- l0 ~- b+ F. J) y6 A  @

billyxin

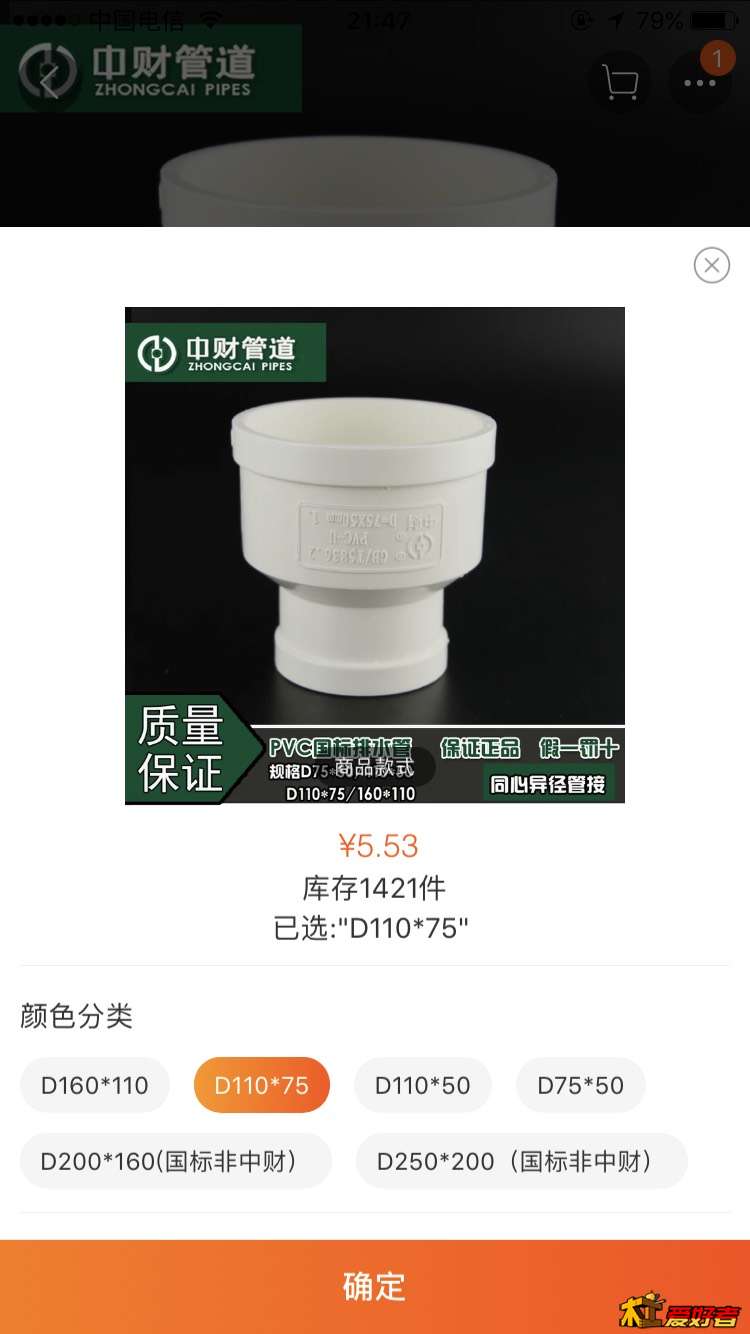

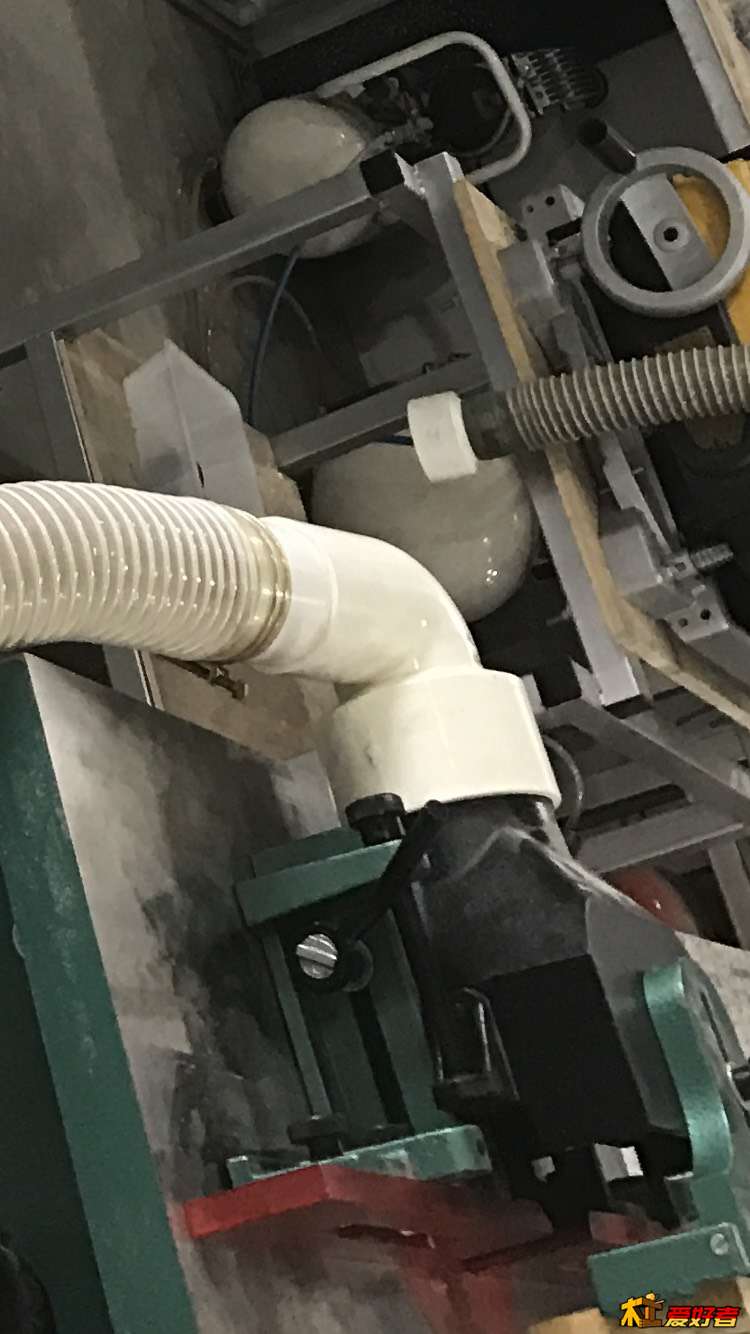

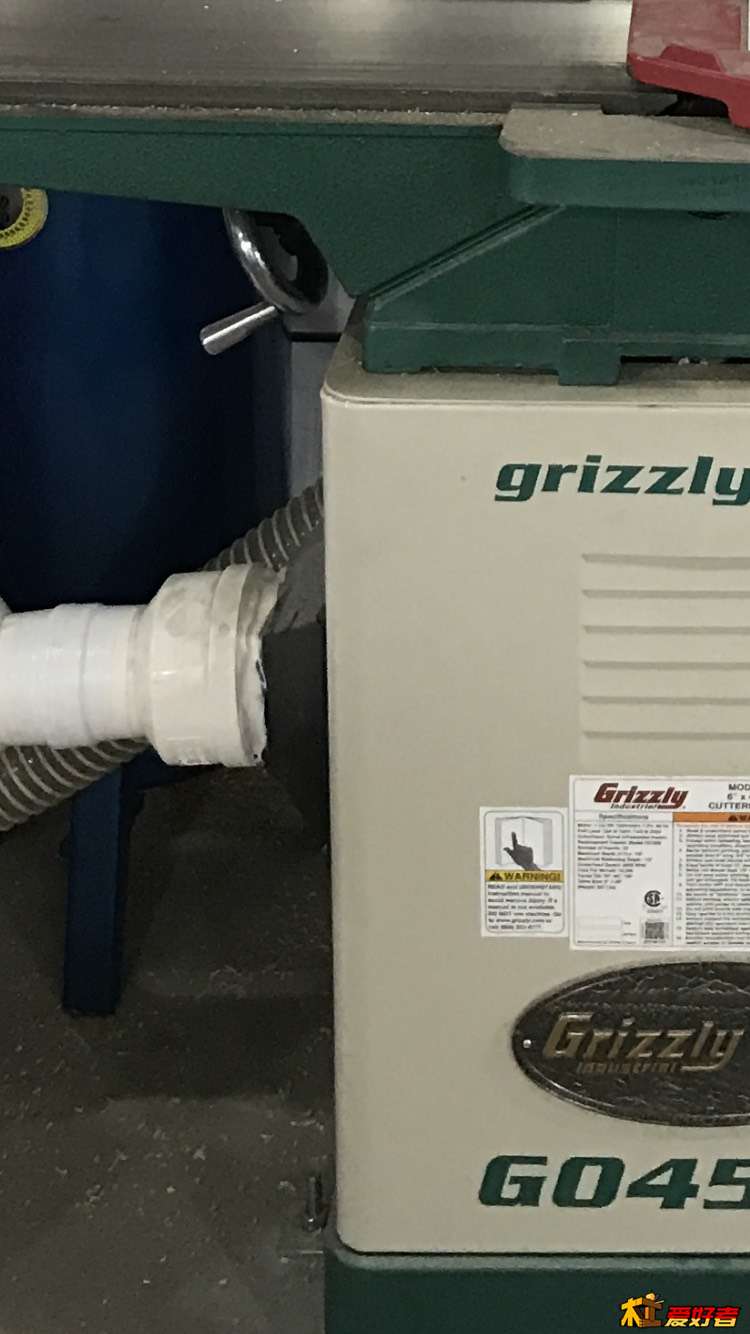

然后，要想各种办法，把机器的出尘口变径到75，这样才能标准化对插。我还是用pvc管的变径圈配件，一般用这个就行。
7 e8 I) {, H6 c7 D2 g6 ]) [
1 l/ z# H' U4 [. ~" e0 A

. b) a) v: D, L$ @. e2 f9 M( h9 T

billyxin

软管都不用很长，因为可以用直接头对插变长，灵活啊，这样收纳方便，冬天软管会变硬，不好收拾滴。

844166161

老兄的帖子看了，可以少走弯路。谢谢
$ [" s2 F) P. o+ W& x- o0 C

billyxin

然后，你就真正进入了一个，标准化接口的世界！！！这不是简单的管道设计，这是标准化思路！！！可以灵活改装，扩展，纯粹的模块化思路，做过面向对象程序的同学都知道，这是interface啊，你只要继承了这个接口，你就是我的集尘的组件啦！我的牛逼就在于此！
1 r0 m) I( k% W+ m( X
7 G6 M# p& ?6 S9 m
  \  C: `4 ?% g- X


5 V4 G) ]* Q( I, q
; C% \5 P4 j4 C' Z* E1 X7 I

billyxin

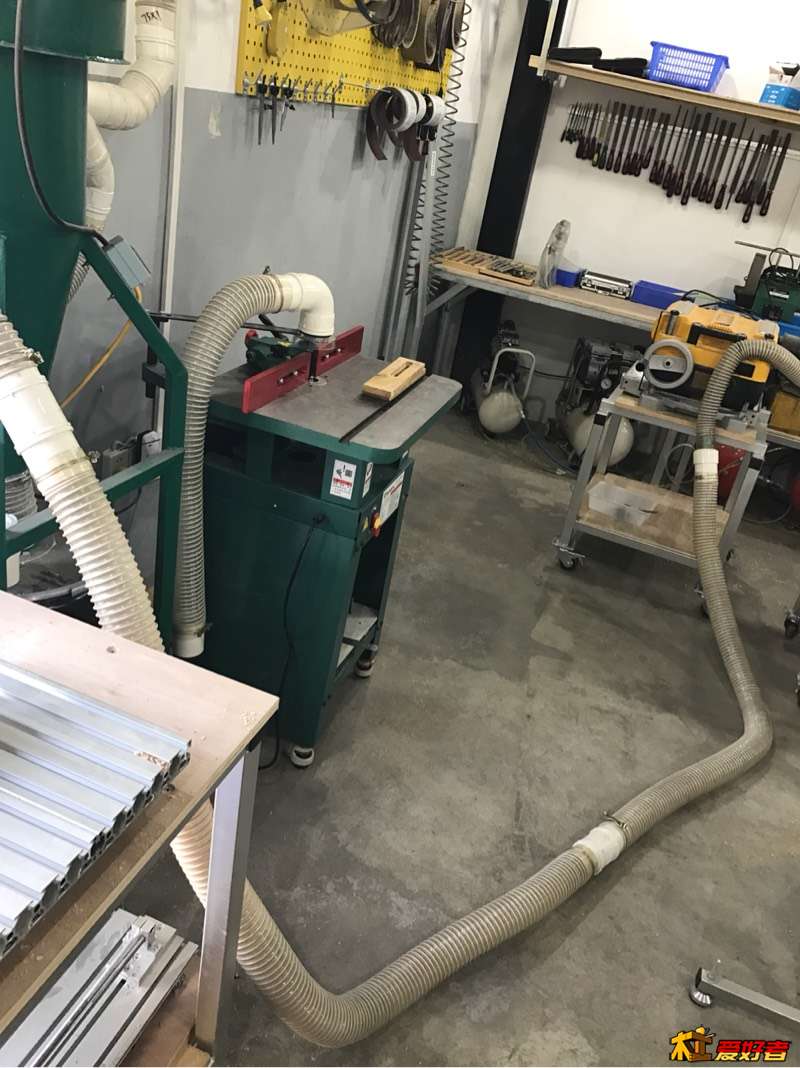

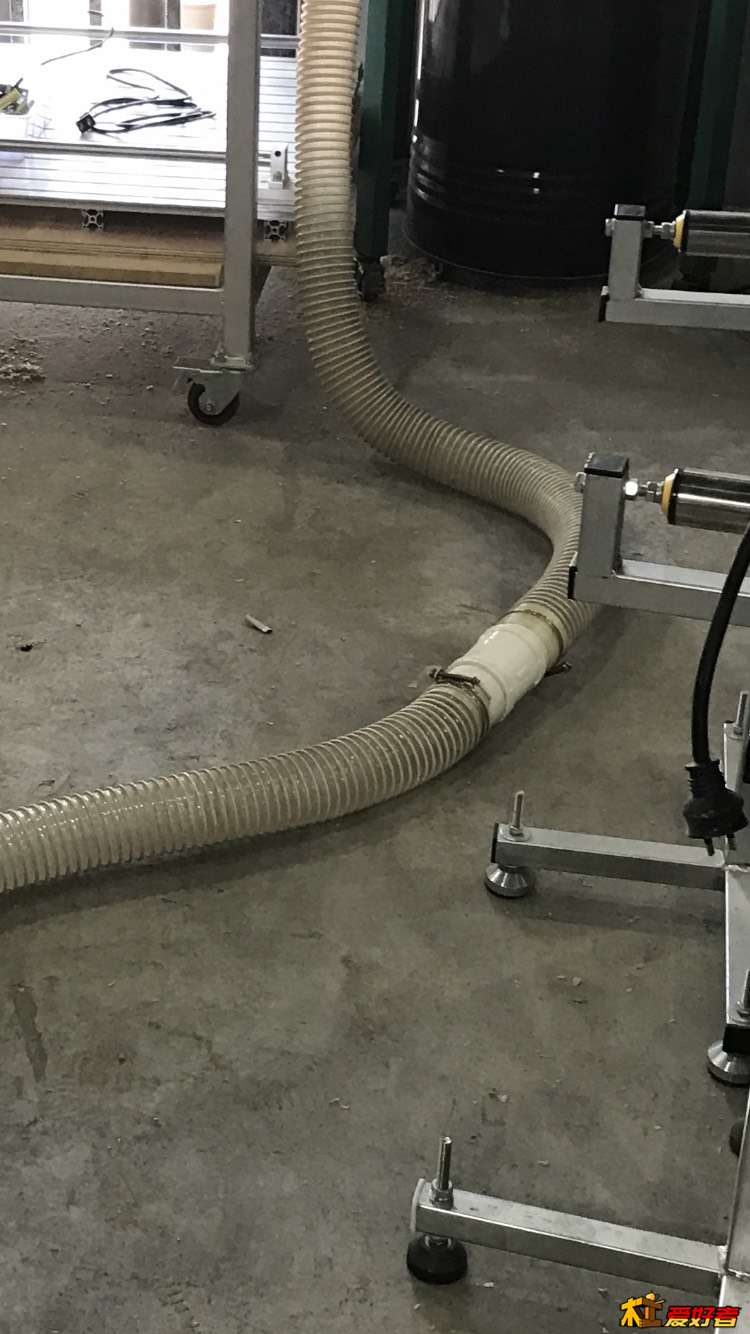

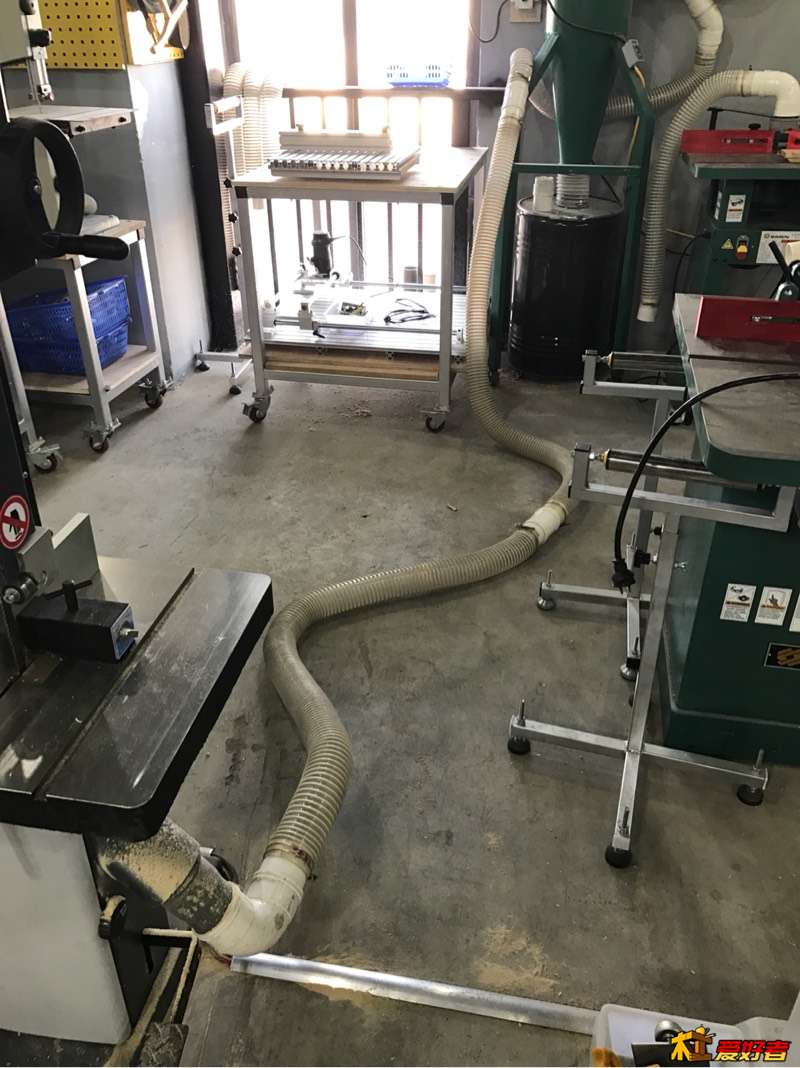

接下来说机器的摆放和集尘系统的关系。我靠这句话我说的很像教授讲课啊，你困吗？我的台锯，平刨，斜切，这三类机器是固定位置的，所以用硬管引到位，然后软管对接。带锯和压刨是在屋子中间位置的，周围要走路，所以不引硬管，只有使用时才接软管，所以下面的图，平时地上没有管子。
% s0 I; r' k8 L+ k% m


. N1 E! d2 T; O9 D1 Q4 R
