木工重器——木工桌的设计与制作

leeonix · 发表于 2017-9-11 22:07:01

龙非池中物发表于 2017-9-11 21:572 l4 Z2 H% i C
夹钳改好了，今晚刨桌面

你现在没有做狗洞。其实你应该好好研究下为什么欧洲木工桌设计了狗洞。

狗洞的设计方式和使用方式，都很有意思。而且可以利用狗洞可以自己设计很多活动的阻拦方式。中式的班妻也是可以的。

你先看看资料，合理狗洞的设计与尾钳有很好的关联。但实际上如果你有顺手的夹具，尾钳只是一种更方便快速的辅助，但不是绝对需要。所以一开始我为什么给你推荐尼克尔森系的木工桌。尼克尔森系的特长你可以看看视频和书籍研究下。

另外，你可以买个那种普及版本的欧式推刨试试看，比如欧文的那个普及版四号刨。在这种木工桌使用的前提下，这种刨子有很好的使用空间。桌面夹具并没有固定死加工方向。这种前后手的刨子，用起来很是有意思。可以玩玩这个。

龙非池中物 · 发表于 2017-9-11 22:15:35

leeonix 发表于 2017-9-11 22:07 5 q/ k. j- ?0 a t0 E8 b
你现在没有做狗洞。其实你应该好好研究下为什么欧洲木工桌设计了狗洞。
& M( N/ j6 Q/ V7 s! s( {7 Z: ?' {
狗洞的设计方式和使用方式，都 ...

以前有看过别的木友的帖里做过，大概了解过一点…方形狗洞制作复杂，我手工的精度达不到要求，圆形狗洞好制作，用得上，就是holdfast制作困难，期间试用木制，不成功，暂无头绪…慢慢在你那些资料里找办法…

zzr1022 · 发表于 2017-9-11 23:04:37

新手学习了，我想有一天我也会有这样的桌子的

龙非池中物 · 发表于 2017-9-11 23:19:56

zzr1022 发表于 2017-9-11 23:04 ) B$ D8 a6 o5 m/ J1 e& j
新手学习了，我想有一天我也会有这样的桌子的

这不是什么难事，你一定能做得更好！

leeonix · 发表于 2017-9-12 00:33:36

龙非池中物发表于 2017-9-11 22:15# {0 @/ h" `$ Y) S
以前有看过别的木友的帖里做过，大概了解过一点…方形狗洞制作复杂，我手工的精度达不到要求，圆形狗洞好 ...

其实方形狗洞制作并不复杂，只不过你已经做好了台面了。
需求毕竟不一样，方形大多是加工板材。而圆型狗洞其实相对灵活一些。

圆形狗洞，看上去是要一个个钻孔，但实际上空的位置调整也看个人需求的。

而方形基本是只在边缘使用。你所说的“复杂”，其实复杂点是，是否给阻隔点设置灵活一点的固定方式。

基本的方法，拼版之前在某块板边缘锯出榫头，当然有台锯几下就搞定了。

而最简单的方式都是在拼版前就要做好处理。甚至要考虑一下尾钳的设计。

有关配合圆形狗洞，书里面基本是三种方式，拓展方式更多，不仅仅局限于HoldFast这一种，你慢慢研究吧。

龙非池中物 · 发表于 2017-9-12 22:36:45

本帖最后由龙非池中物于 2017-9-13 00:36 编辑

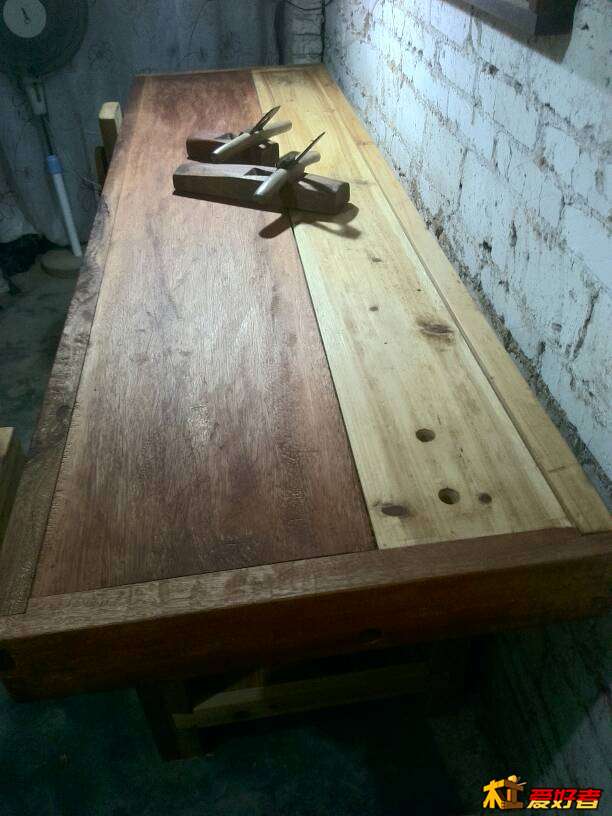

刨平桌面，上蜡油。

龙非池中物 · 发表于 2017-9-13 00:22:36

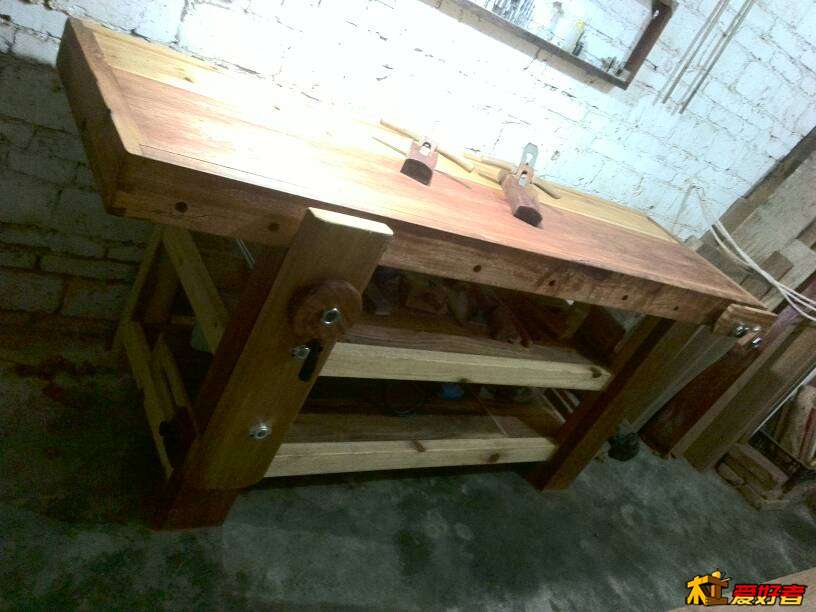

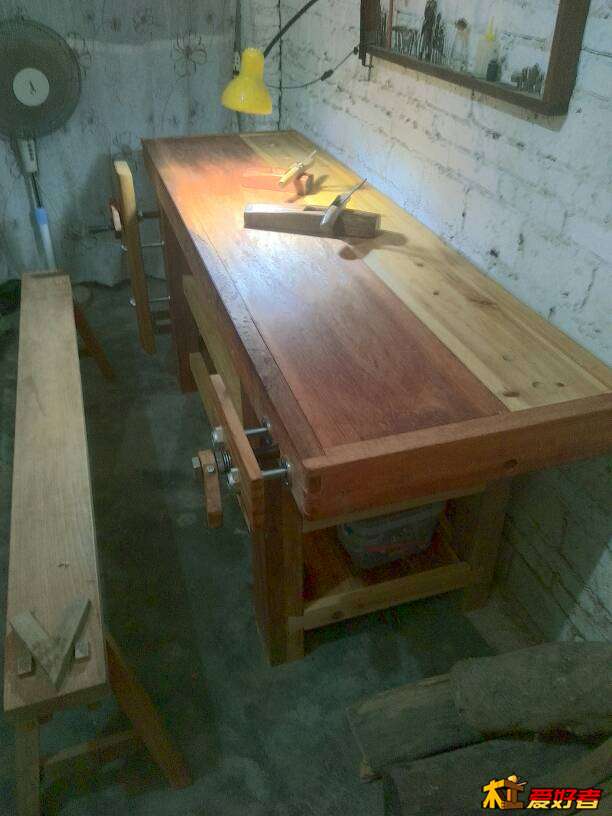

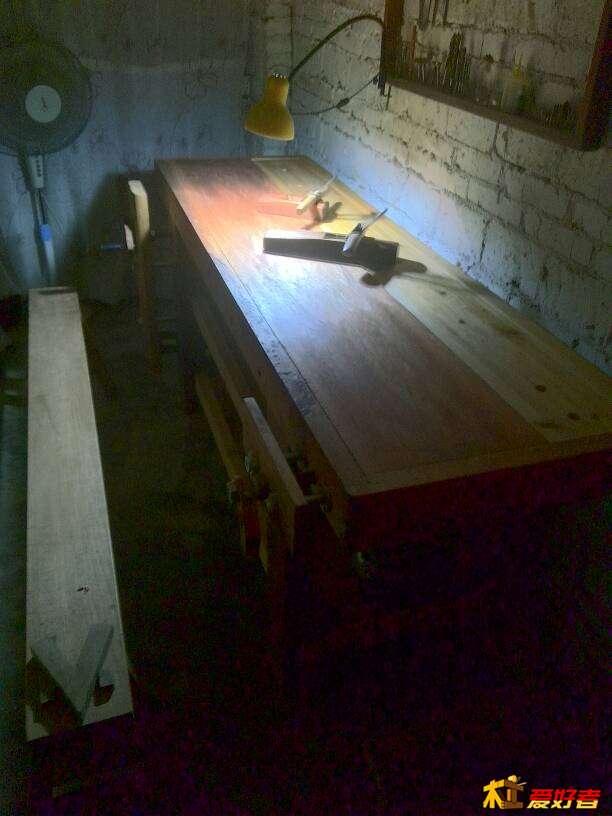

总结：

非常感谢各位木友对赞美之辞毫不吝啬，以及非常耐心地提出了中肯建议！

木工桌基本完工，好友leeonix建议我总结经验和教训，我非常认同。

按照论坛的惯例，首先声明：我是个新手。

确实是新手，一开始什么都不懂，仅有满满的兴趣，没买过刨子，从制作刨子开始，坐在地上做出了第一张杉木木工凳，在这张凳上又做了第二张硬木木工凳，然后在第二张凳上做出了这张木工桌。还没有做过家具，仍处于新手阶段。也只有新手才会盼望做个木工桌。我总结了几点，供各位新手参考。

1. 设计先行，制作必须按照设计图纸。图纸，可以是正规图，可以是草绘，也可以是脑海的构想，稍微难一点的东西，应该先详细地设计好结构和尺寸，还要设计好每个部件的制作的先后顺序。这样才能有效减少失误。

2. 设计要考虑的东西，主要是结构和夹具。设计的依据仍然是自身的需求和条件。

3. 材料，手上有什么就用什么，松木也好榉木也罢，设计时根据现有材料的特性和尺寸，实现最优的材料分配。

4. 归方，是一个非常重要的，并且是非常耗费时间和体力的工序，它直接影响划线和装配这两道工序。

5. 划线，又是一个非常关键的工序，划错线能直接导致制作失败。

6. 制作卯榫，保证有余量，才能修至紧密配合。

7. 装配，很少一次就成功，有时须要拆开修改。

8. 夹具，不同于桌体结构的设计那么容易，夹具和各种辅助工具的设计和制作颇有技术含量，对于新手来说非常困难，留在以后的实践中慢慢学习和制作。非常感谢@leeonix 和@samalla 在夹具方面提供技术支持！

leeonix · 发表于 2017-9-13 08:00:15

我不知道你买没买拼板夹子。组装这种大桌子，拼板夹比敲击更好用一些。

以前看国外的人，组桌子拿夹子。看图还不知道，等到自己弄桌子，用长夹子一个个紧，还真的方便。

我桌底三个，桌面四个。坐下来一个个慢慢紧。力量大，还不怎么损伤木头，

哪怕榫眼有点毛糙，砸不好砸，但用水管夹几下就进去了。

龙非池中物 · 发表于 2017-9-13 08:40:42

leeonix 发表于 2017-9-13 08:00
/ U* ] W# q1 s- F) e$ ~我不知道你买没买拼板夹子。组装这种大桌子，拼板夹比敲击更好用一些。 g, L F7 O6 X% U9 _
; V5 F6 Q& I* K& b# b7 |: G
以前看国外的人，组桌子拿夹子。 ...

我还以为是为了夹紧胶水呢！这个真不知道…不过你一说，倒是很好理解…还没有响声，好处挺多的！

leeonix · 发表于 2017-9-13 09:11:05

龙非池中物发表于 2017-9-13 08:40
1 M5 t# H# i/ m4 ~1 ~, O& Y我还以为是为了夹紧胶水呢！这个真不知道…不过你一说，倒是很好理解…还没有响声，好处挺多的！

桌子越大了，用夹具就越好使。
因为你拼接的时候，你不能保证你的一系列支撑杆的角度是合理的，这个全凭多年经验找磨，新手很不容易找。

如果桌子是榫卯结构，榫头都厚。一不小心角度出现问题，就卡在眼里面了，虽然说越厚越结实，但越厚越麻烦。你还得敲出来再弄，麻烦。

而且还有一个毛病就是，非常可能以中间支撑杆为中心，你砸这头，另一头就翘起来了。所以组装顺序也挺重要。如果是手工锤子组装，没点经验，砸哪里，砸多少，还真不好弄的。

你上夹具就不一样了。大概的对齐了。然后齐头并进的往里拧。不要着急一下就弄好。慢慢拧。

我的经验，一般来说，桌子底的结构作为主要的“攻击方向”，毕竟桌子底基本支撑结构较多，相对受力点也多。

然后拧几下，你会发现，旁边的夹子就都松了，松了就代表拧进去了。就把这些夹子紧一下，紧到底就可以，别太用力，这些夹子就是起一个固定作用。用力紧是如果你中间的支撑看着歪的时候，再用力紧。基本多紧两边的夹子，中间的起一个固定作用，不让木头变弯。

如果到后面，太紧了，手拧不动了。就拿个皮头锤子慢慢敲。买那种稍贵一点的带摇把的水管夹，贵个10块20块吧，还带支撑，这个敲，也比普通夹子要好敲。别看贵一点，但是这种用起来方便，小摇把绝对舒服，如果有机会以后有想法，还能用这种夹子改装成台钳，这种水管夹虽然贵一点，但适用面非常广。我给你的书里面就有类似的介绍。
