这接有错吗

ma286hp386

要研究下

18926627920

beng 发表于 2017-5-4 22:30
: V0 B5 V- C; n* B/ \) p8 i6 H对于认真回复的朋友我觉得还是有必要回应一下，第一点，箱子我是想过180度倒过来的，可是这箱子从买回来 ...

% L: ]6 `& r5 o2 ]1 ]; _0 }没必要去弄那么复杂，一个电箱不够用就买双层电箱，这样安全系数好多了！
, L5 _  E. _' ~% z* @9 I9 X

城市孤寂

提点意见如果是动力的话（电动机）建议用d-几零  不要用C-几零空开或漏保，电动机启动瞬间电流要比运转时大得多，还有如果是多心线建议用鸭嘴鼻子加涮锡，实在没条件必须涮锡

kylsd

! a$ q& W, u$ t6 E7 T实践出真知，漏保零线不能与其他回路并！

kylsd

鹏城小林 发表于 2017-5-3 09:52
这是错误的！漏保的N线的进线和出线不能接在一起，否则漏保不起作用。

开关都合不上

同庆

自从注册木坛以来，首次回帖
2 r& U/ i7 f9 @* `2 ?7 ^
楼主这线箱接线有误，而且是严重有误。
- D$ ~  D$ w6 U# Q' n首先，通常都把单极开关“赶”到一边去排列，有助日后清晰的操作。
; Y3 ?: c8 u" c) M. F. f+ O
% G. d% F; k; H$ L其次就是穿底的电线，如果照你这样排列开关，电线宁可绕到总开关左侧也不穿底而过。再分别接到各个开关输入端口。

% V4 G3 {" U' ]. q8 P% `三是总开关输出的零线(蓝线)，不应直接接入汇流排(箱底的接线柱)。

0 o* U/ k6 E9 p& l, E9 d4 ]7 f0 J    箱底下方两条铜接线座，通常称为汇流排，一排用于地线，由于你有单极开关，那么对应回路的零线就应接在另一排的汇流排上，再通过飞线接到左侧总开关的零线输出端。因为，你的单极开关所控制回路是不受漏电开关保护。

同庆

虽然已经拟好布线图，因为这里不让上图也就只好作罢。
( j5 I1 y3 a5 ]+ f( b1 t

beng

同庆 发表于 2017-5-7 23:11
自从注册木坛以来，首次回帖
! L! R$ L' T$ [* ]7 c! B
楼主这线箱接线有误，而且是严重有误。

, a+ T# u' }/ L' y: ]- k首次回帖，码一大堆字，却不认真看清图片，确实让人无语
, Q7 B2 r! V8 E5 y5 G- P
% h% D2 ]* I5 P" V* `另外，先纠正你一点，那个零地接线排，不是叫汇流排，汇流排是一种平齿排，多作用于连接连通火线输入端
/ L: l. r* l, W, G1 D. j

同庆

beng 发表于 2017-5-7 17:24
1 U. L$ M7 L3 w8 _首次回帖，码一大堆字，却不认真看清图片，确实让人无语
5 z3 v7 V2 O  ?6 X3 r- H
8 n0 a* `  s& }  w另外，先纠正你一点，那个零地接线排，不是叫 ...

物件名称，各处叫法不尽相同。在下仅拉过几天电线，个见，火线不宜裸露，如有不妥之处万望指正。
. T1 o& \1 m; R3 K# U0 y
" @" d! v, U2 l
$ m$ w, H5 z% E+ a3 [
9 k6 l  g: l" z# R9 \

GRUSMG

你这线路看不懂啊~~

同庆

GRUSMG 发表于 2017-5-8 04:22
8 S- A7 b' Z7 |) O9 L2 i6 p你这线路看不懂啊~~

* ?4 h/ n- S  `抱歉!没受过正统培训，出图也不规则。

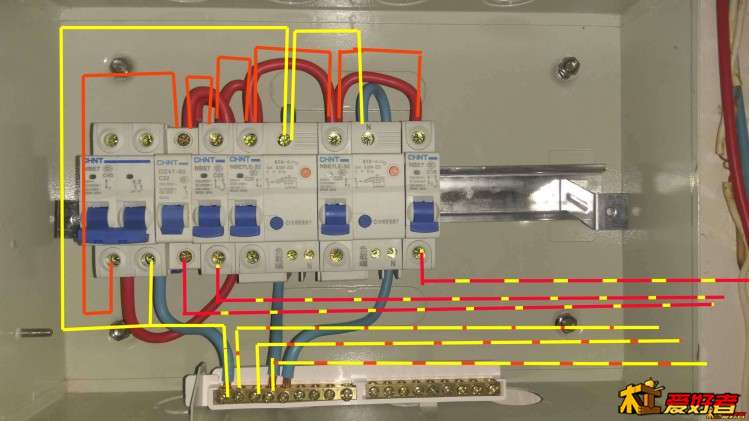

& C( H: D3 @' V+ ^; T文字说明一下吧，红实线代表总控后出界火线，黄为零线；红长黄短间线受单极控制输出火线，黄长红短为输出零线。输出零线与漏保输出的零线短接，否则一旦用电，漏保就跳。
1 o9 E8 M& C2 w9 U
# F% ]# v0 B. S* l% B漏保，就是个人对漏电保护开关的简称。
/ [; v3 m. [% Z# F/ w% t* P4 z  \题外话，漏电保护开关，其实与零序继电器性质大致一样。
( B0 O4 k* m/ v( h. C

GRUSMG

同庆 发表于 2017-5-8 12:42
抱歉!没受过正统培训，出图也不规则。
% K) b. D0 |' X+ `6 `文字说明一下吧，红实线代表总控后出界火线，黄为零线；红长黄短 ...

东西我都认识，只是线路看起来不是太整齐，我下次排线的时候给你发过来看看！

fengzhao12

这样接是错误的 不规范的，但是又不知道你想干嘛？先说说你的想法以及用途 才能给你解决方案

haihai1318

没问题的

adsl123

呵呵，手艺算是业余
