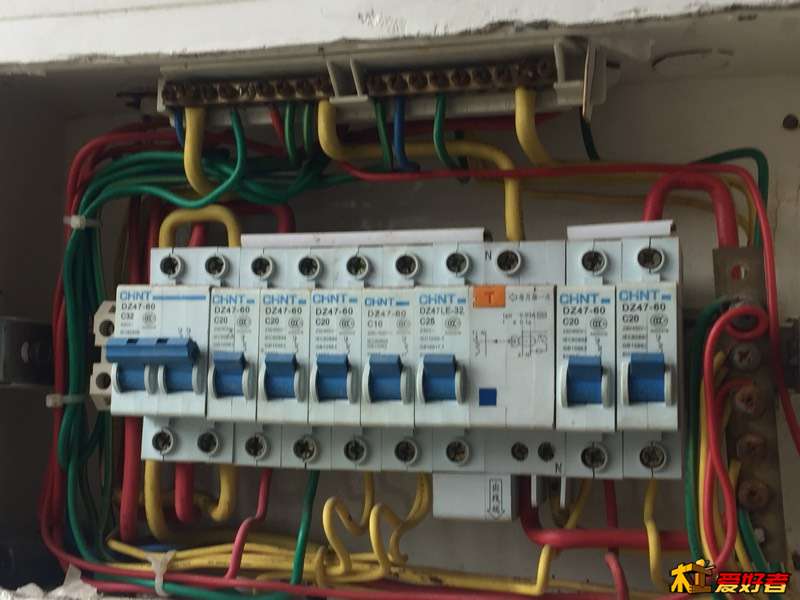

这接有错吗

向往完美 · 发表于 2017-5-3 08:41:34

没接错不过接线工艺，有待改进，如果用多丝线要加锡。

gsbma · 发表于 2017-5-3 08:43:43

好像有问题，背面的线看不清楚接的方法！

huoniao88888888 · 发表于 2017-5-3 08:48:41

理论上没有接错就是线路排的不够清晰

o流浪的风o · 发表于 2017-5-3 08:48:52

实践出真知，漏保零线不能与其他回路并！

krdn · 发表于 2017-5-3 09:12:09

好多牛人啊。我表示完全看不懂

来杯铁观音 · 发表于 2017-5-3 09:14:14

不懂这个，我是来看评论地

阳光生活889 · 发表于 2017-5-3 09:18:05

最底下的应该是地线端子排。

ywzijl · 发表于 2017-5-3 09:24:20

还请高人吧

zjjzzg · 发表于 2017-5-3 09:37:02

huoniao88888888 发表于 2017-5-3 08:48
2 p: r0 a- T' C+ h理论上没有接错就是线路排的不够清晰

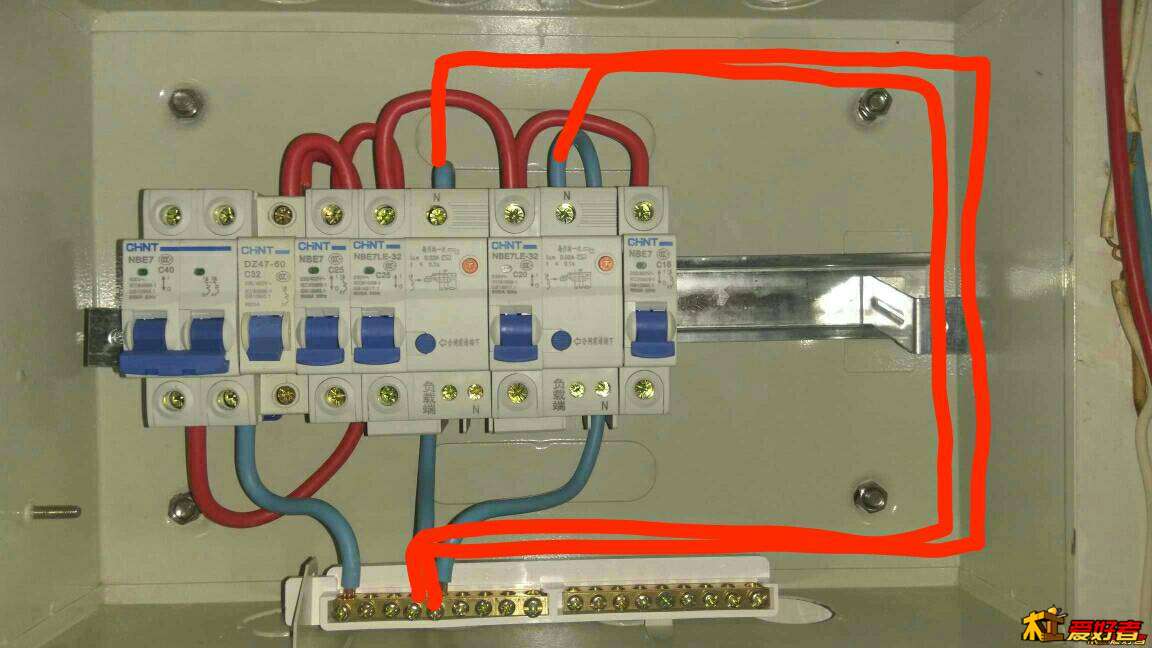

这图改的较对。进屋的零线经过漏保后，应该再直接进入分支漏保的上端，主零线最好不要接在零线排上

鹏城小林 · 发表于 2017-5-3 09:52:41

这是错误的！漏保的N线的进线和出线不能接在一起，否则漏保不起作用。

2794190591 · 发表于 2017-5-3 09:56:14

都是能人啊，电都会搞

北极狐720215 · 发表于 2017-5-3 10:47:49

照片看不到真正的接法，把线路图划出来吧

hynzmj · 发表于 2017-5-3 11:07:25

有点乱，画个图才好

sdbzklj · 发表于 2017-5-3 11:18:30

先不说漏电保护的错误，一个致命错误，零线不能进空气开关。

a3300a1 · 发表于 2017-5-3 11:19:08

进和出不要混一起就好了，接线看不清。
