这接有错吗

itsddt · 发表于 2017-5-3 20:06:18

看不懂啊看不懂

ken128 · 发表于 2017-5-3 20:09:00

概念性错误。
N线不是地线，不能用地线代替。
因为零线从三相电Y形的中点得来的，三相每一个臂分配不同的楼层。如果某个楼层用电多，这个N线就会漂移偏离0V。而地线则是由真正接大地产生的，永远是0V。这样的话，相对于L线电压可能此时高于220V，彼时低于220V。而且，如果地线没有接好，或年久失效，还会出现触电危险，因为还有别人正用地线接电器的外壳。

beng · 发表于 2017-5-3 20:11:31

笨笨小黑发表于 2017-5-3 15:53
9 v6 p* S3 r/ c对于开关的选择，这个我要提提。首先你总开40A。后面的分开有单P的32A，25A，20A。还有带漏电的25，20的2个 ...

我是真心很感谢像你这种认真看贴和认真解答的朋友，32A那个是准备要换成漏保的，至于总开，电表外面还有一个60的

beng · 发表于 2017-5-3 20:16:47

笨笨小黑发表于 2017-5-3 15:399 I' }/ ^' {8 f3 ] Z
大概意思懂你的，但是你的导线太乱了。带漏电的放总开关边，单P的开关放后面。可以的话N线也在上面跳，这样 ...

嗯，这个嘛，图片是显示不了，其实零排和地排上有很清楚的标示的，左边是零排，右边是地排，还有一点是很重要的，这老房子是没有地线的，没有地线，没有地线，我也很愁啊……

ZPC-DIY · 发表于 2017-5-3 21:13:14

路过进来学习一下。

770k · 发表于 2017-5-3 22:18:52

肯定不是电工

00:00:00 · 发表于 2017-5-3 22:36:36

beng 发表于 2017-5-3 12:039 N8 [0 z/ q4 `. o
看不清图，看了回复，我就文字描述一下问题吧* ?; K- P- m+ C2 g
1、总开关的零线出线不接到零线排，要接到哪里，单P空开这得 ...

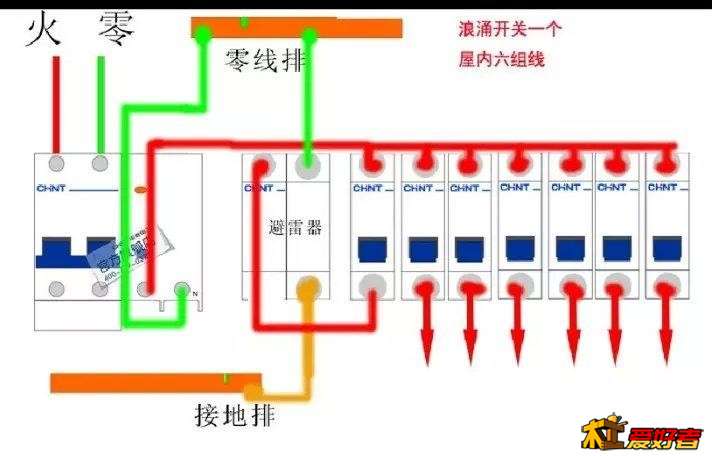

http://image.baidu.com/search/in ... ;ie=utf-8&word=家用配电箱接线图

00:00:00 · 发表于 2017-5-3 22:37:54

00:00:00 发表于 2017-5-3 22:36+ u" l# o, n$ J. F# h1 j0 |: ~
http://image.baidu.com/search/index?tn=baiduimage&ct=201326592&lm=-1&cl=2&nc=1&ie=utf-8&word=家用 ...

错了，抱歉

00:00:00 · 发表于 2017-5-3 22:40:22

00:00:00 发表于 2017-5-3 22:37
3 C7 K' H3 ]) |, |! b* L0 X错了，抱歉

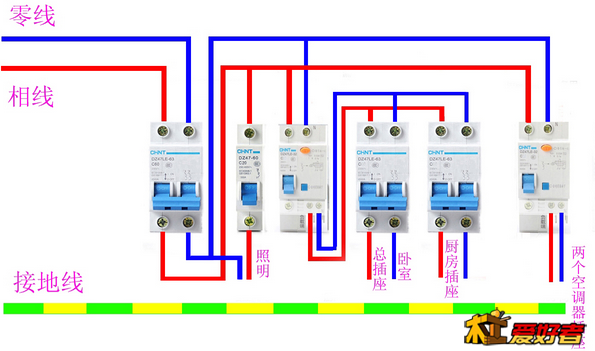

你上百度搜索（家用配电箱接线图）看看

ajanlee · 发表于 2017-5-4 00:01:14

太没电工基础知识的建议还是请专业电工来弄比较好点。

doverlau · 发表于 2017-5-4 00:41:23

你弄这是啥

双人余 · 发表于 2017-5-4 01:31:21

我干电工35年，太深奥了看不懂

cao_cn · 发表于 2017-5-4 17:24:47

如果楼主不是故意这么接，那还是找个专业的人来做吧，一，电箱从左到右，还要从上到下，把整个箱子倒转，零排和地排放上边，这样好看安全而且方便接线，二，线从开关底下绕上去，这不合规，这里是指红线，因为如果零排在上，蓝线就不用从下边穿了，三，火线并线两根三根插拧一个线卡，如果是我做，我是不剪断线一条过，从中间剥线，对折再跳到下一个，进漏电开关的零线也是这样接法，而不是从零排那里去取电，好看的做法是把漏电和空开分开放而不乱排，零线总线从总闸出来一分为二，一条上去零排给灯线供回路，一条去漏电，电箱工艺做得好，跟木工一样，也是工艺品。

beng · 发表于 2017-5-4 22:30:56

cao_cn 发表于 2017-5-4 17:24
8 N& z; _7 O) h1 X$ i+ l如果楼主不是故意这么接，那还是找个专业的人来做吧，一，电箱从左到右，还要从上到下，把整个箱子倒转，零 ...

对于认真回复的朋友我觉得还是有必要回应一下，第一点，箱子我是想过180度倒过来的，可是这箱子从买回来时就是这样，如果倒过来装空开就会盖不上盖子，那么这波我是不是得把卡空开的钢条拆下来倒过来装一遍才行呢。第二点，我认同，但我家的零线出线要全部从下边出去的，那其它的零线不得还是得从卡条后面接上零排吗。第三点，我以前用6平线就是不剪断直接连的，不过这次换成10平线，我就真的拧不过去了，这里我有个问题要问一下，总开一分二和漏保直接到零排上接线，除了观感上，其实本质上是没有吧。按我自己的美学，我是真的连在空开卡口上一起接两根线都是排斥的，要不是这次空开里面加进了漏保我直接用汇流排，不过我现在已经打算再去端子排加上去当火线排来用了，我这边家用只有单相不是三相电的，不怕撞线，就是不知另加的接线排安全性如何了
空开混漏保的接线方法我已经找到了

电我还是懂的，以前家里还是用闸刀当总开关时电就是自己做的，只是这乡下地方一直没有接触过漏保，这次又是混接的所以有点疑问才来发一贴

yuyuefeng483 · 发表于 2017-5-5 09:04:41

有错，漏电保护开关必须双进双出，不然会无故跳闸。铜牌是接地线的，接零线没保护很容易触电的。
