造大机（动横梁工业母机）不定时持续更新

kang_cs12

楼主年薪30万，不为过，你可以造绕线机了。
5 g1 `4 K' G0 {  G' u( b

0795fc

百造山神机营 发表于 2015-12-30 18:03
自己单干很累的，我现在年薪15万，但是工作比较轻松，已经熬出头了。

2 D' e: E2 h  k跟我猜的差不多，1万多块钱一个月，这个薪水有点像鸡肋，吃之无味，弃之可惜。

obenshanliang

百造山神机营 发表于 2015-12-29 21:20
Z轴如果电机扭矩不大，建议导程小一点比较好。

* o' i+ n' u0 |谢谢 楼主步进电机用的都是86  Z轴确定了 用05导程    XY轴有必要用10导程的吗？请楼主帮下忙  在你百忙之中回答一下  谢谢

百造山神机营

obenshanliang 发表于 2015-12-30 20:00
$ f% e8 H! N! h6 l$ D1 U谢谢 楼主步进电机用的都是86  Z轴确定了 用05导程    XY轴有必要用10导程的吗？请楼主帮下忙  在你百忙 ...

XY导程5和10都可以用，要是我自己的话我就用10MM的

ldw888

有设备有材料就是牛逼啊

obenshanliang

百造山神机营 发表于 2015-12-30 21:07
' G; }0 r$ R! N; I( L; wXY导程5和10都可以用，要是我自己的话我就用10MM的

8 k0 s9 Q2 h/ C4 C9 j4 A非常感谢楼主 XY就用10的了  静等楼主更新

百造山神机营

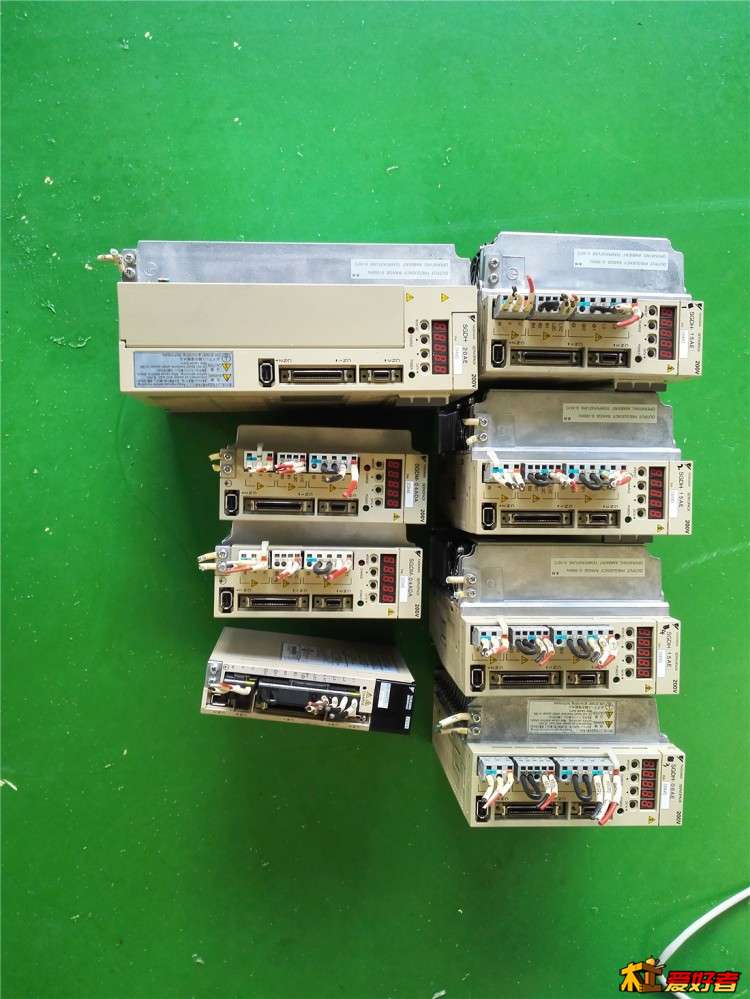

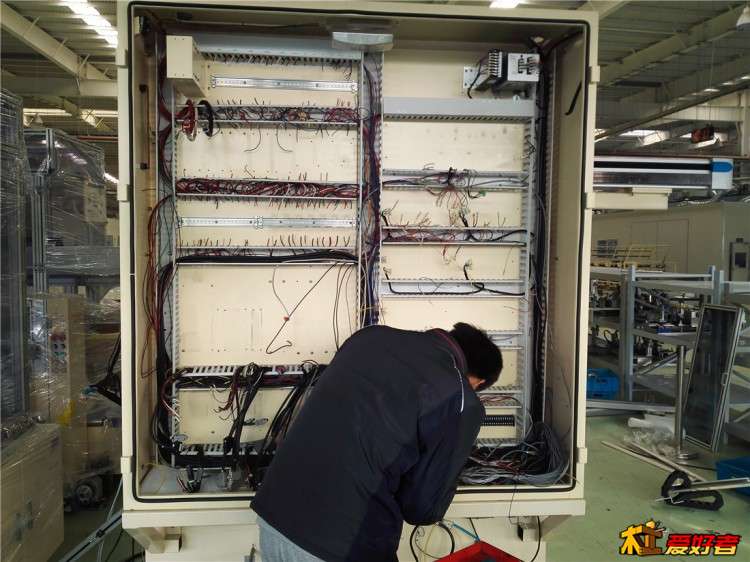

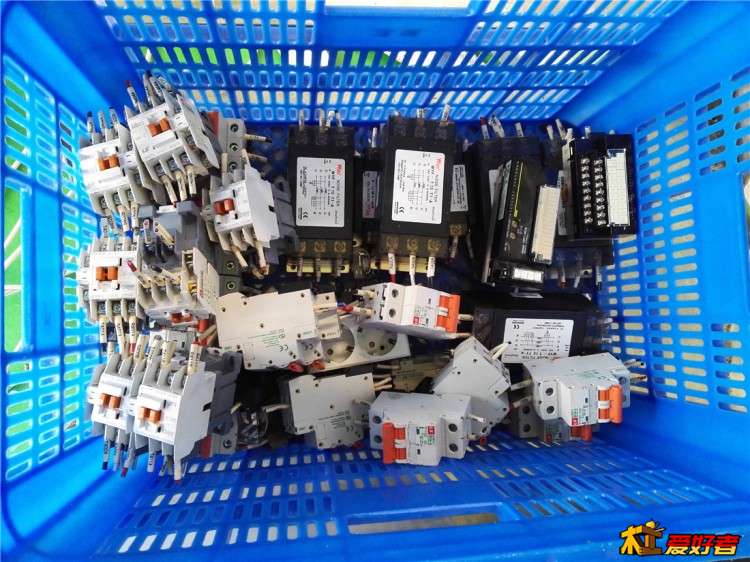

12.29 上午一台改造后废弃的新设备拆除，拆下来9套安川伺服，都是我玩的了。

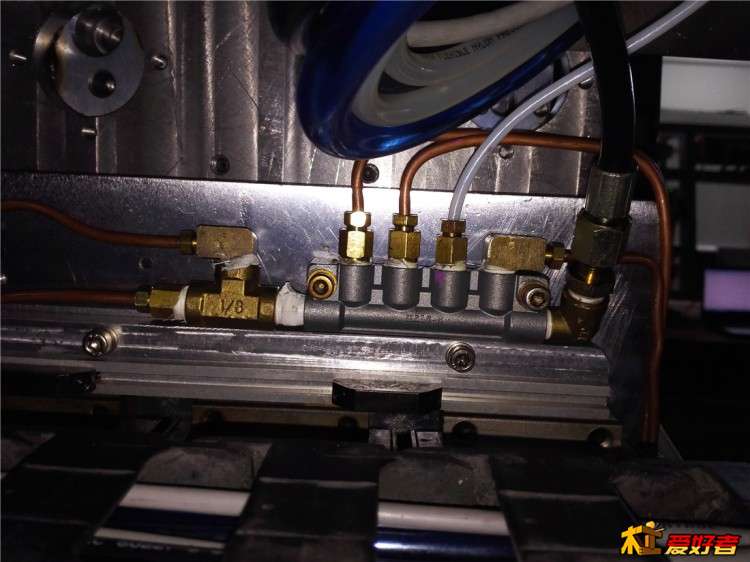

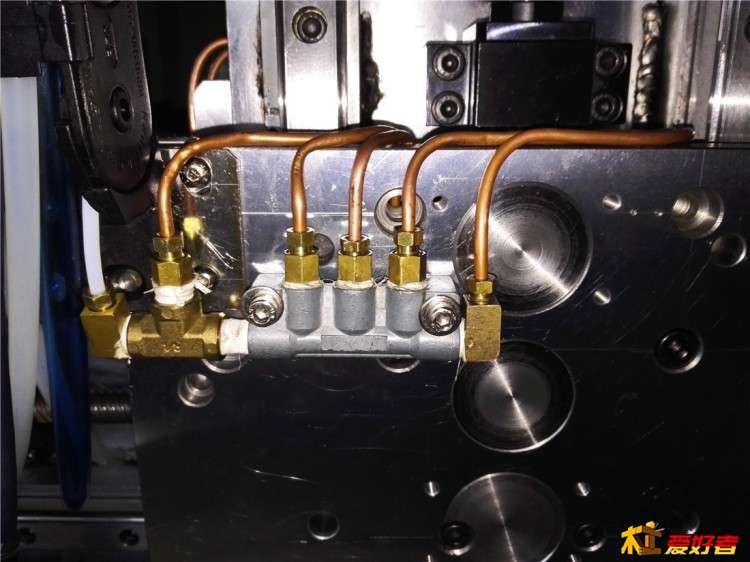

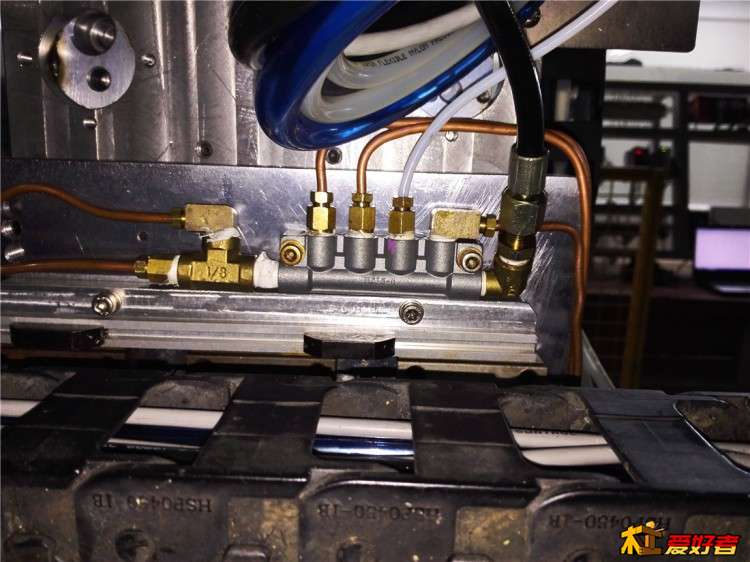

下午润滑油管接头到位，把X轴和Z轴的润滑油管全部装完。

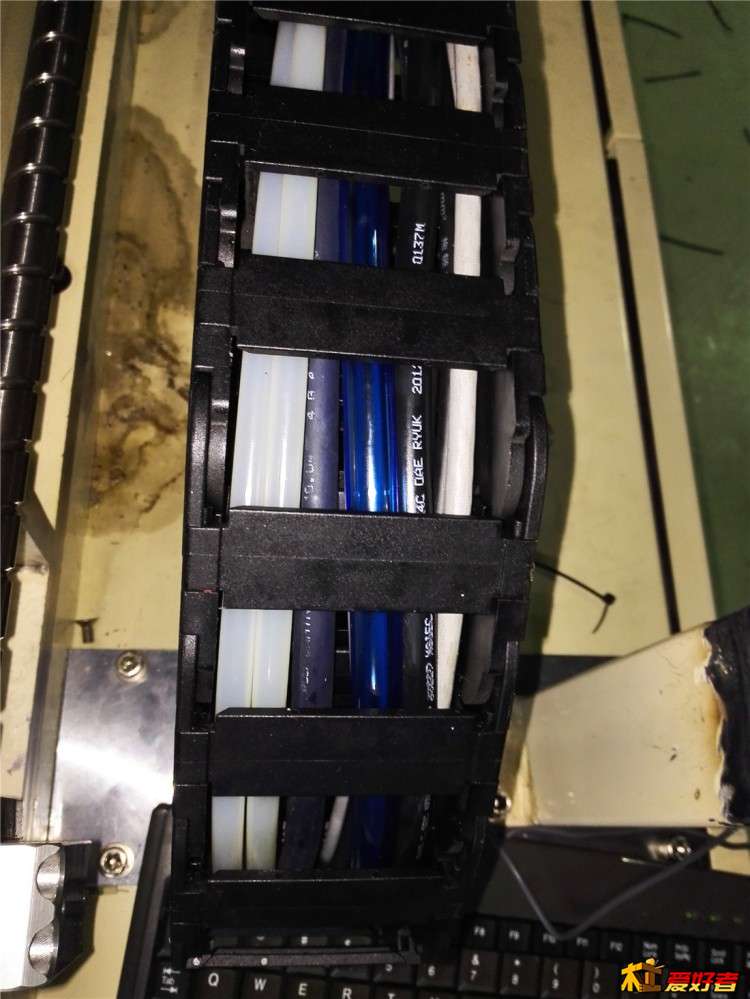

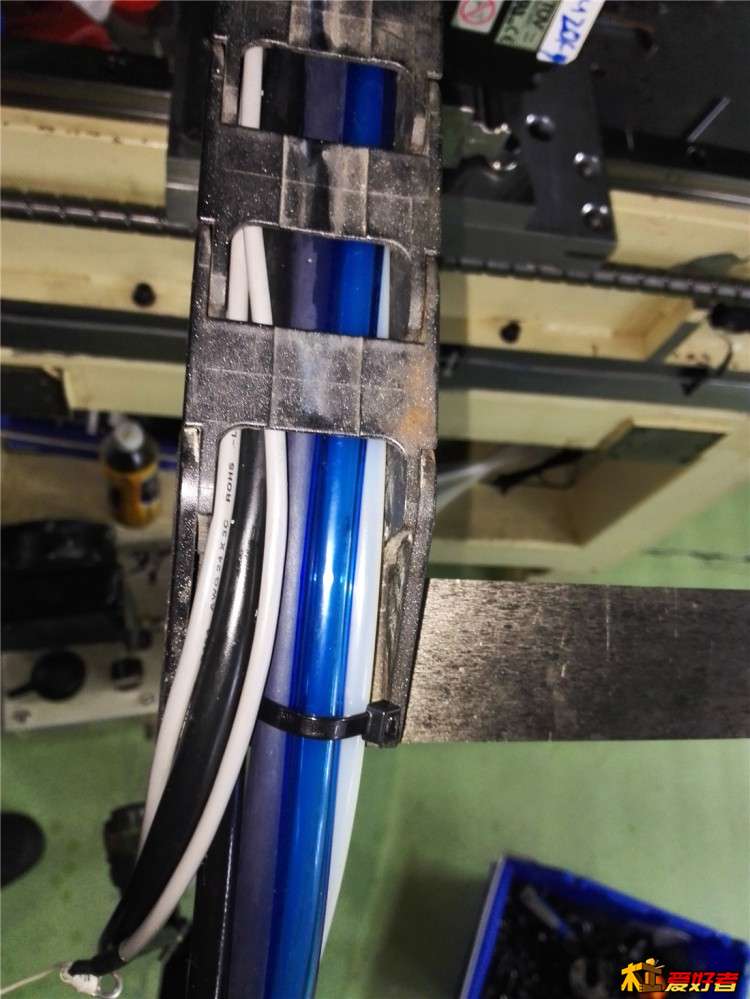

9 f. |. ^$ x! Q5 H& G- F  P+ F% h又把拖链里面的线进行了从新排列。

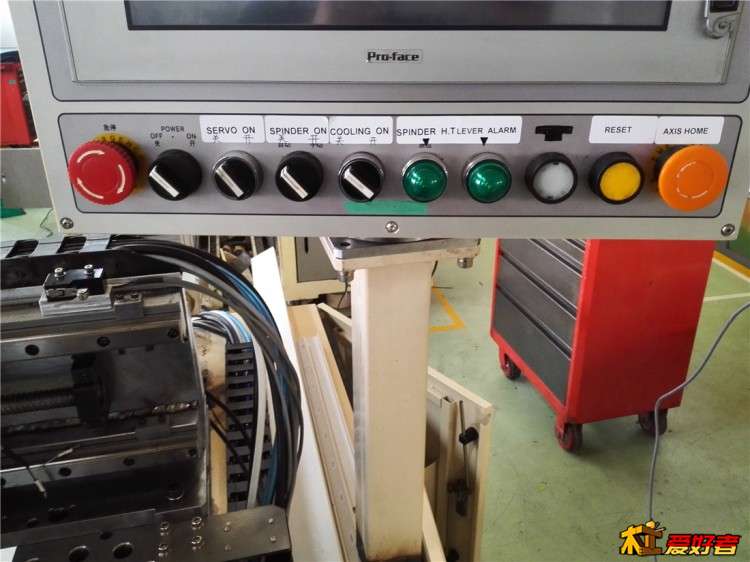

晚上对伺服驱动器参数进一步优化，为了安全考虑将伺服运行指令外界到控制面板上的开关，开机后打开伺服运行开关伺服才能处于运行状态。

2 v* O+ s. t5 a: t( X# z
0 B, e- P- A8 {. x: y4 ]


( `* L  E4 D$ J

5 N; h6 f" d) \1 S9 }
# @1 W! C& G& A0 t- \+ F

: Y" V' T1 V" w# W1 o9 S/ @0 J% t; D

8 Q" T( {3 [. x: ^+ ]

9 r8 D% P. F, m- T$ }

% m# j  P+ y, t7 _# \9 Y( x8 s0 u
- T& u, U$ B& V# O4 F2 z+ F7 K



/ `  ~; I. e* m4 \

7 }' z: n1 }9 o# g& |2 K

百造山神机营

12.29晚

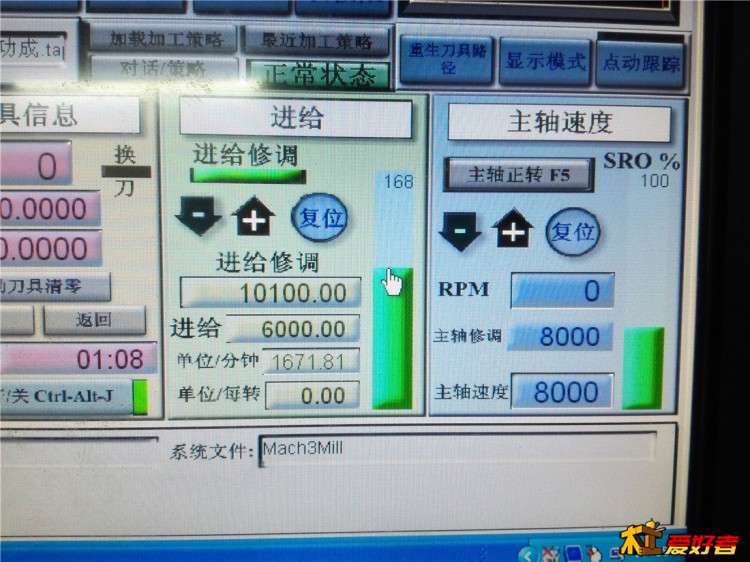

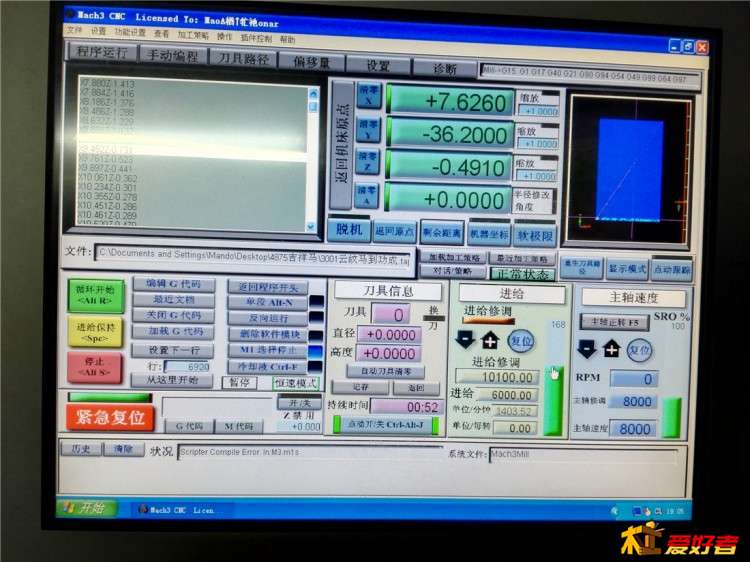

对优化后的伺服进行测试，加载了几段G代码空运行正常。
电机速度设置为8000，加速度1000.
自动工作时F值跑到了12000也没问题，不知道还能不能再提升。
/ a! l5 R/ s5 g/ z0 _
% \. y3 N8 O- m% q$ g/ a
+ |3 L0 C/ }' A$ K  i9 q

$ J: B  L6 D2 R0 z- Q
/ K! G" ~" c8 \2 C, e

- g6 D9 D8 v, f: W" C8 J3 g5 M

百造山神机营

12.30

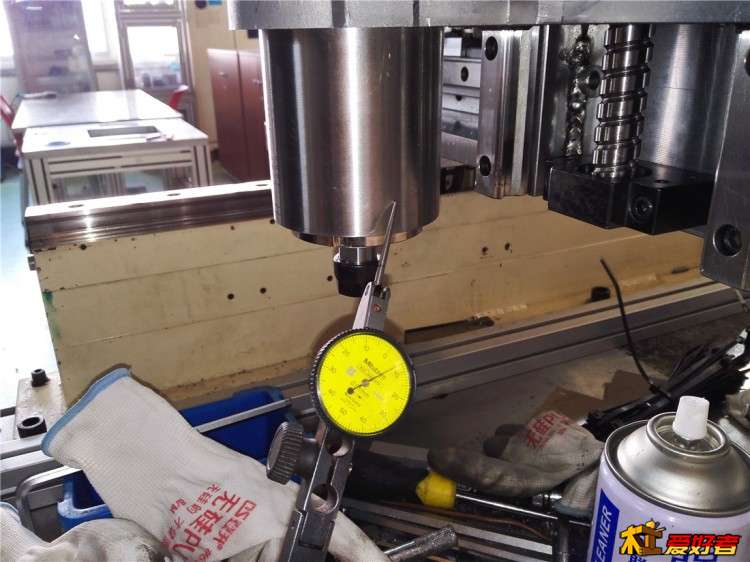

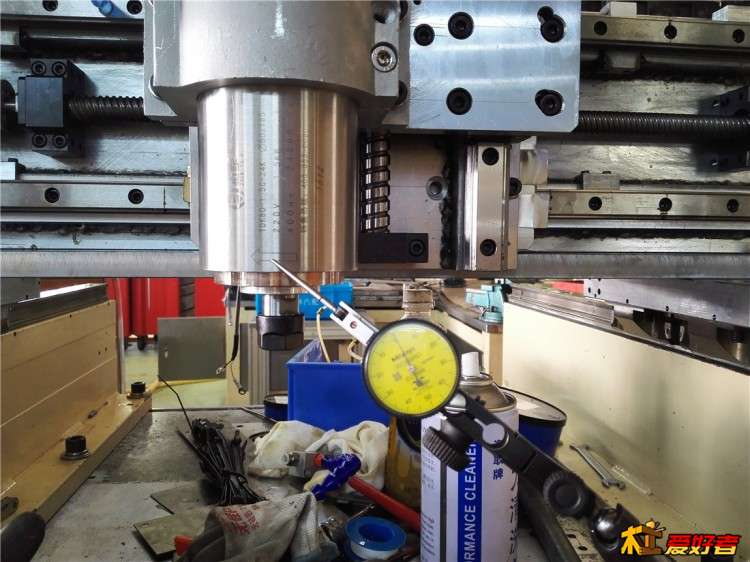

) q# i- H6 j" b8 L安装好电主轴对电主轴垂直度进行了精调，调整到100MM长度1丝。

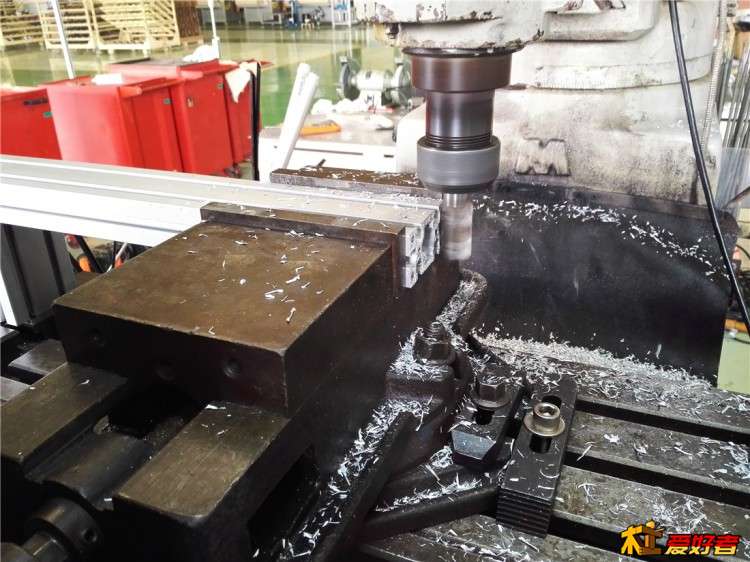

! _: L1 e, G7 \1 y买了一个铸铝的主轴座坑爹的内孔和座底相差30丝，只能上铣床打标用加工了一下。

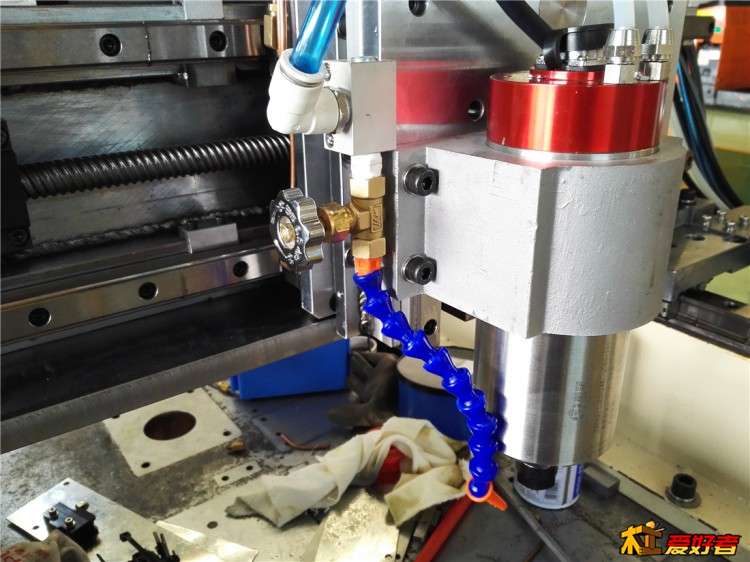

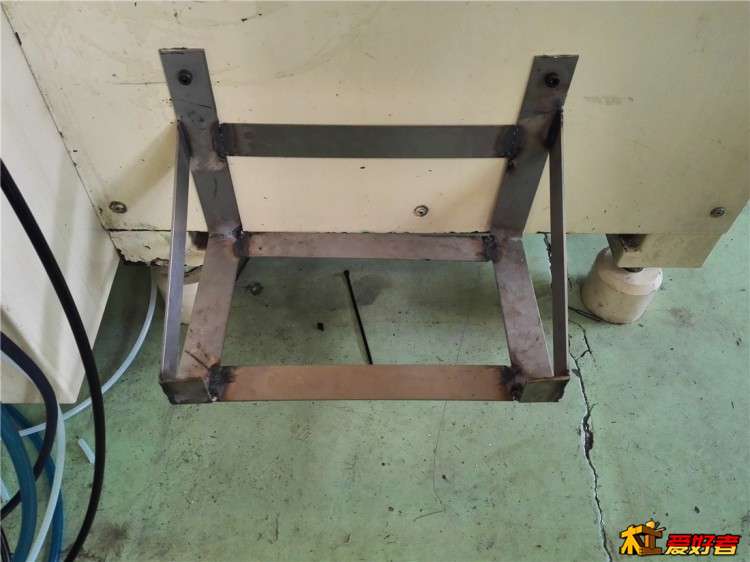

安装好电主轴防冻液水箱，切削液管路。

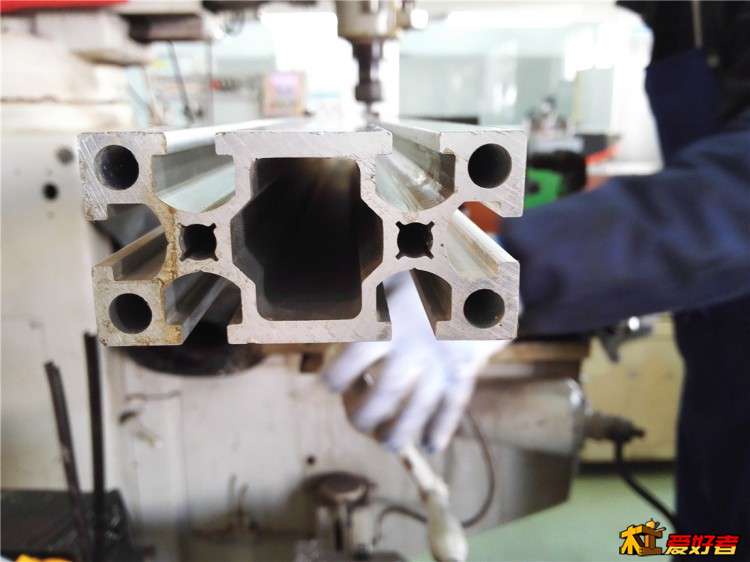

2 X. H, Z- @# ^4 Y% u' E. f: wT台目前还没着落，所以暂时用6根40*80的进口型材做台面，过完元旦再想办法加工一个45钢或铸铁T台。
, ]: e6 ?- a" Q4 F* {/ A$ A( N; J) W8 r* E  ~
; A4 p) Z9 K0 l6 d% Z) o: R$ K
( J! c: Y5 G" `& f! ]: y


/ q( G; t' ?+ p! ]  X# L+ z

# |* [7 e5 v2 S5 l$ h

% K$ i. l! r2 |  b3 O



8 I! q. v' ~  Z2 z' K/ @
3 |! k+ |1 t' q+ u3 `& l; d$ j
% a; B. c( r$ H) A3 {
) U# F% |( G" q- l: ^3 G
1 b6 P3 X" q" Y

# I/ v/ _( s5 b1 K# ]




1 \+ v: I+ b3 y5 R! w  p
0 P0 V1 G$ R  w/ h' U/ g

7 l" q+ t) q/ G: J' d, Q9 k$ g
0 T. B! [; }  g, A! [9 V' B; t

obenshanliang

百造山神机营 发表于 2015-12-30 21:07
XY导程5和10都可以用，要是我自己的话我就用10MM的

* R9 `6 h6 j: r/ c9 s楼主还得麻烦你一下  请教如果加工玉石 用2010的丝杠86步进  有问题吗？  谢谢

百造山神机营

obenshanliang 发表于 2015-12-31 19:39
楼主还得麻烦你一下  请教如果加工玉石 用2010的丝杠86步进  有问题吗？  谢谢

. c  a7 V; R1 N' q3 {' Q如果加工玉石建议2005吧
7 o# B- K5 S$ g7 i7 k

obenshanliang

百造山神机营 发表于 2015-12-31 20:23
0 z+ G; u2 E7 ^! b1 ^+ ]3 |+ ]如果加工玉石建议2005吧

好的 谢谢了
- x7 w2 r/ O9 o% [
9 ~7 E. G0 X0 G& Z* K+ m真羡慕你啊  有枪有炮还有导弹  我们这还小米加步枪玩呢
# a- Q7 }' x: o; ~' W" e
& n5 |6 W& v- ]+ Q( M) ^还有  86步进 有必要用闭环混合步进吗？
% q6 S6 Q: C) Y  l 谢谢

obenshanliang

百造山神机营 发表于 2015-12-31 20:23
如果加工玉石建议2005吧

我琢磨着 2005的丝杠 步进转速就高了   雕刻木头时 想跑高速  普通步进会不会丢步

百造山神机营

. C9 I" C+ V2 L' f1 r) h
12.31今年最后的一天
0 a. F! X; C. q5 F3 }4 e2 W4 S对线路进行了整理，设置好变频器参数，装好型材T台，晚上装了块木方进行了试加工。
! y' ?: V* d& W此机耗时20天，2个人干干停停，苦乐只有自己知道。
* H& j9 y6 b; B' P1 D此机价值多少大家自己估测吧。
# t$ J& Q% s# Q! M5 I0 g9 j至此此帖完结，稍后新开贴上传试加工视频。
) E. u' p  w# F* N谢谢大家的关注，祝大家2016年财源滚滚。

( K3 `' T& @- i( t! e! y
2 R. ~# Y9 N3 C

q21qq

伟大的工程
