造大机（动横梁工业母机）不定时持续更新

百造山神机营

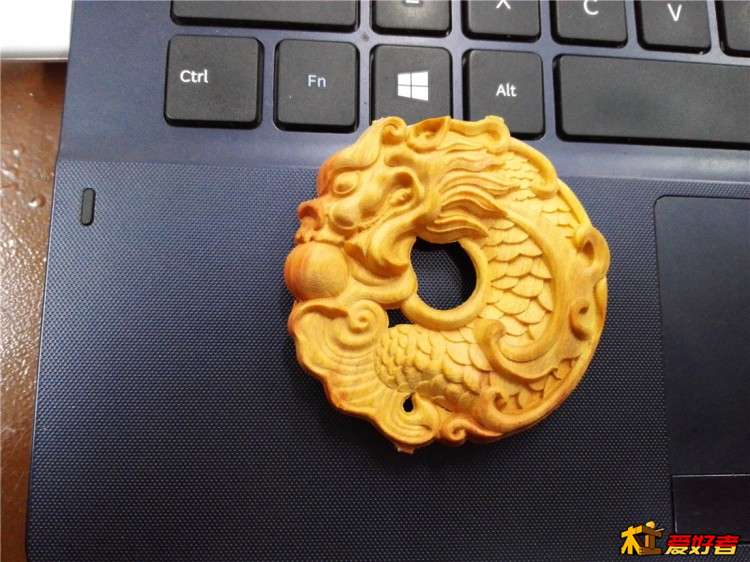

& I$ V9 r5 S/ q* C3 ~! K顺便再上个刚从铝板机上下来的龙鱼，下机就这样，原样未经任何处理。科檀料，直径60MM。Z深度7MM珠子是圆球了。
( d& A7 t& ~* ^* v/ }

6 F% Z1 @6 R6 @# E


$ [8 n5 @" j+ H' r# r) ?6 s
; j- i+ u  i9 x: i" D8 @( o
' T* O$ C4 Z7 F1 y# z
! L9 J+ O, [0 n

百造山神机营

* i! k) S' R$ g& T, f  W. p( [

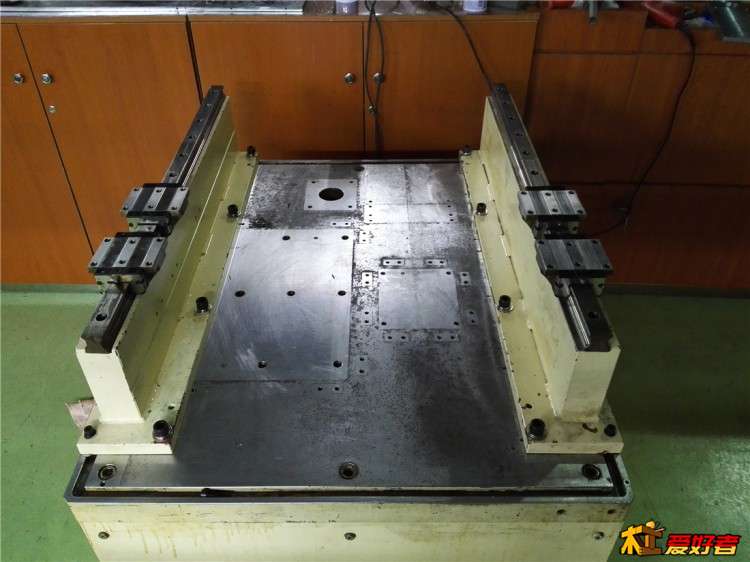

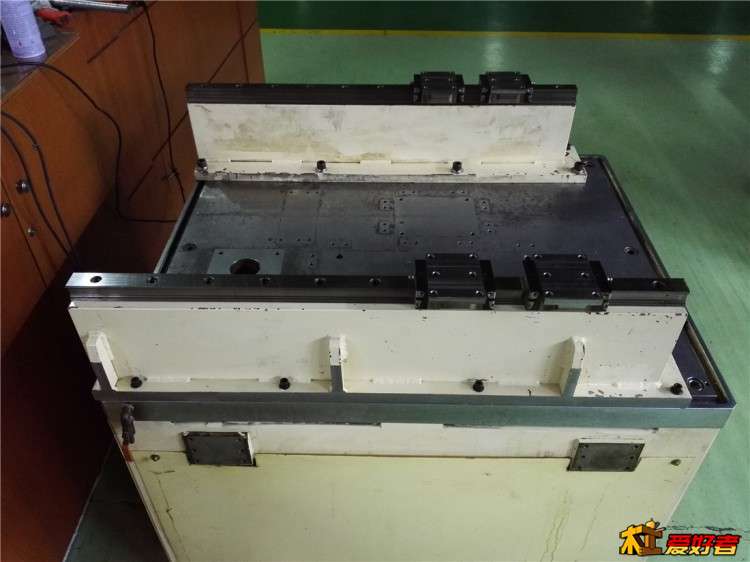

: H" @8 t; N1 D6 Y* D# F- \Y轴两个导轨立柱终于安装好了，两导轨的平行度调整了将近1小时终于调整到2丝以内，这个精度相对拆机件还是不错了。明天Y轴的丝杠该选型了，X轴的横梁也要开始下料了。

9 M* n! w0 V: d! j) r( B
7 H, X- s+ K( c; w5 ]2 u


0 J" w' D: Z' P' v& b

SamChing

威武，🐮啊

dongguanyijia

厉害啊,龙鱼用什么做的刀路,精雕还是AC,好像普通网上卖的灰度图用AC做出来的刀路,效果不是很好.

百造山神机营

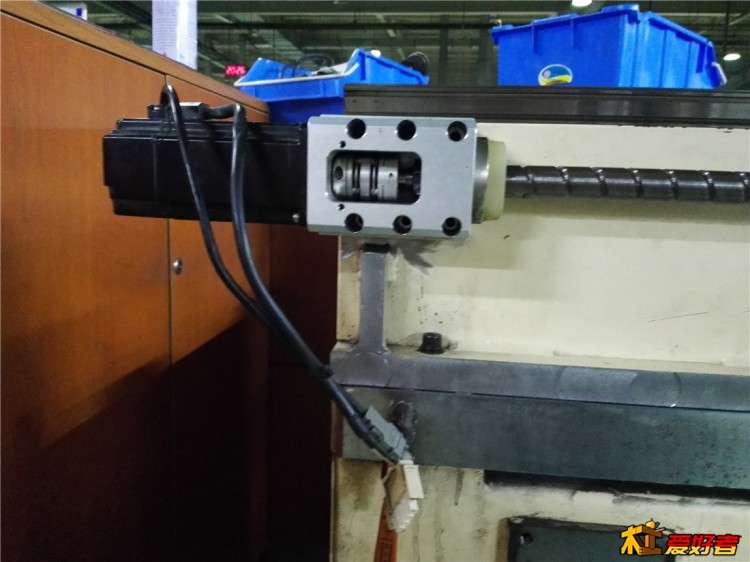

0 O. E/ c' C  B12.13装好Y轴左侧的丝杠和伺服电机，单边成功运行。

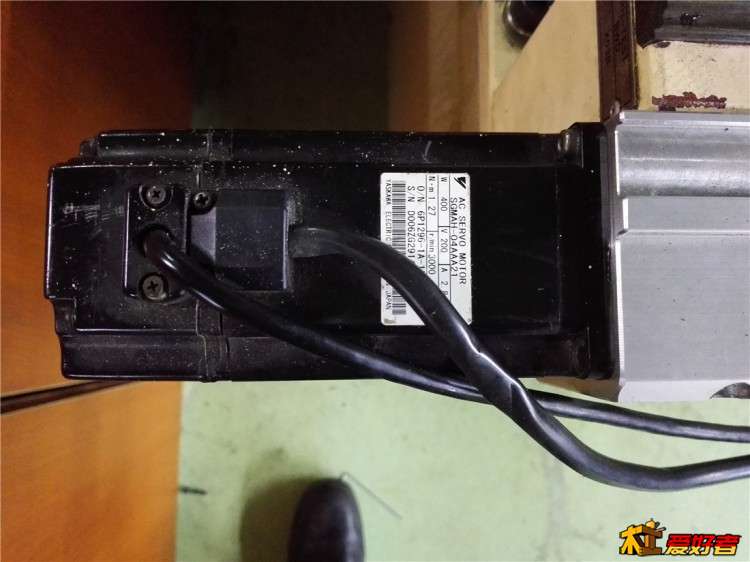

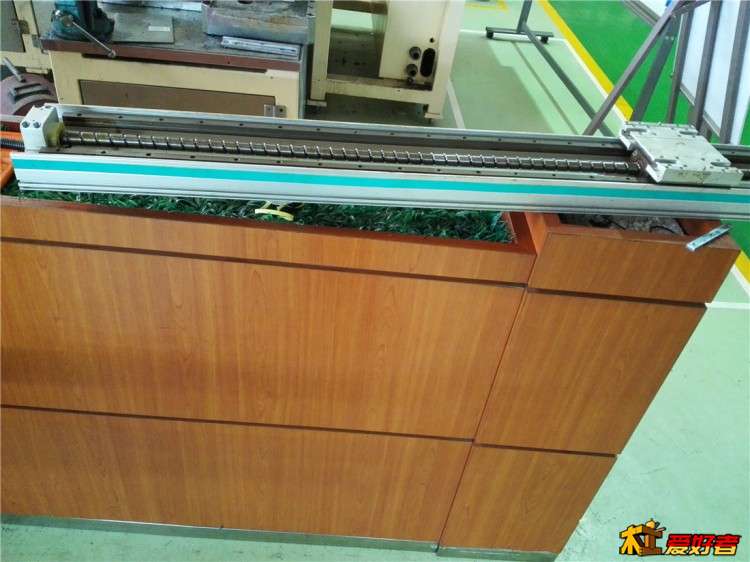

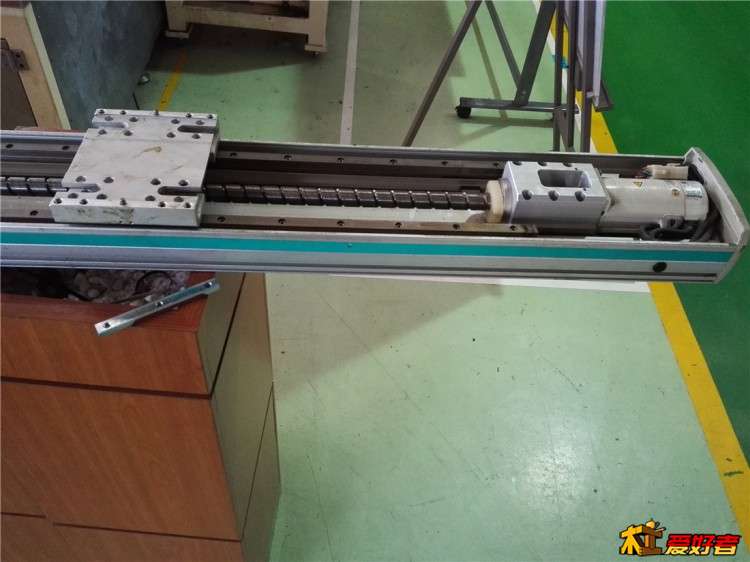

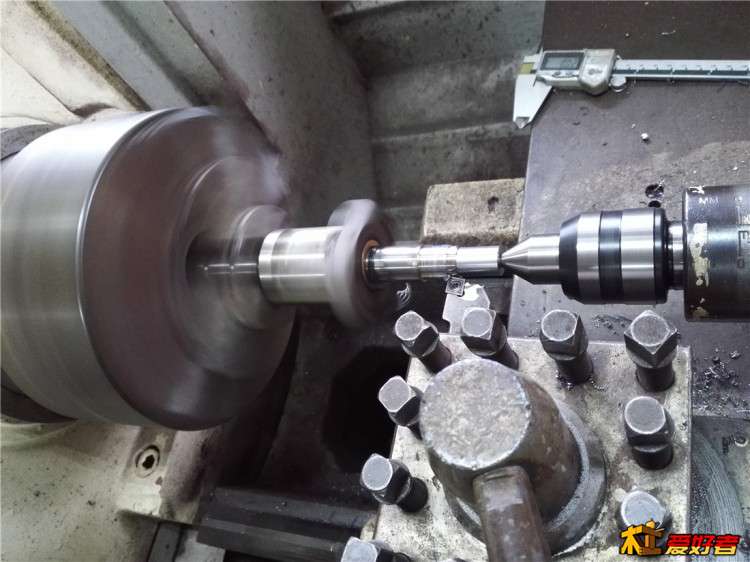

Y轴丝杠是拆的一个闲置两年的行程1.2米单轴ROBOSTAR,丝杠是2020的磨制，丝杠螺母滚珠有点磨损，有空换下滚珠。轴承座是铝的不过螺丝孔较多，强度应该还行。原装松下400W伺服，因为没有驱动器就不要电机了，丝杠拆下来切到长85CM，上车床精车尾部轴承位。

& I  j  P# d3 X9 F
6 P: a0 F! i( U% Z" `" T6 X$ G4 Z9 I
, d- ~5 C) @) o! C



/ B; N4 K( @# c- t8 U1 r
% M1 `" n* m9 O% b, K$ r! w

7 p5 x( s+ o- D' _4 M/ n  T

百造山神机营

! f+ T, q+ o( ?& Q3 U$ @: X
待更新

百造山神机营

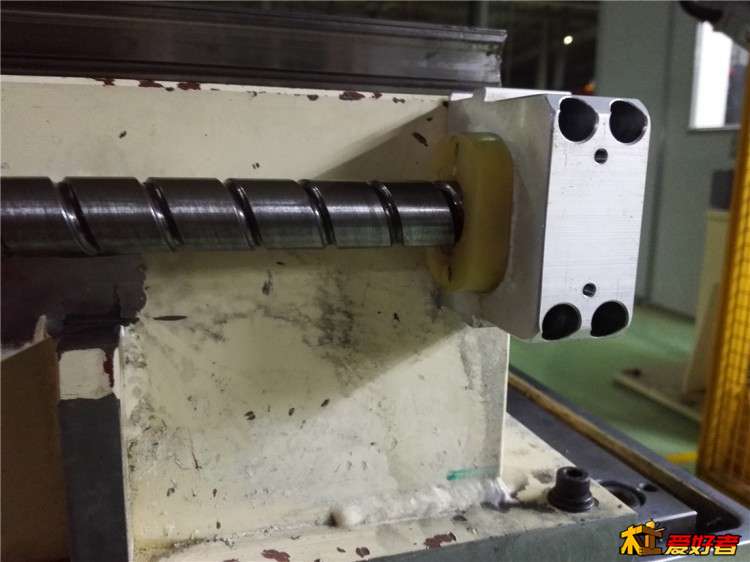

装好丝杠及轴承座。一个安川400W伺服马达。



( n4 P: T  Y" ~% g$ r! d( k8 F
9 R# l# O$ L5 |! W2 M1 i

: A, n% r. W) j) b; v; _
: C4 b1 G7 n1 M
6 C: a1 a2 `& Y; w! g5 \6 z; {
  v  @, ?  t" Y8 Z- m& V# h

( M, Y- d' `/ [( U  X* T* }

百造山神机营

1 q5 @) t( c. o, e5 ^$ W

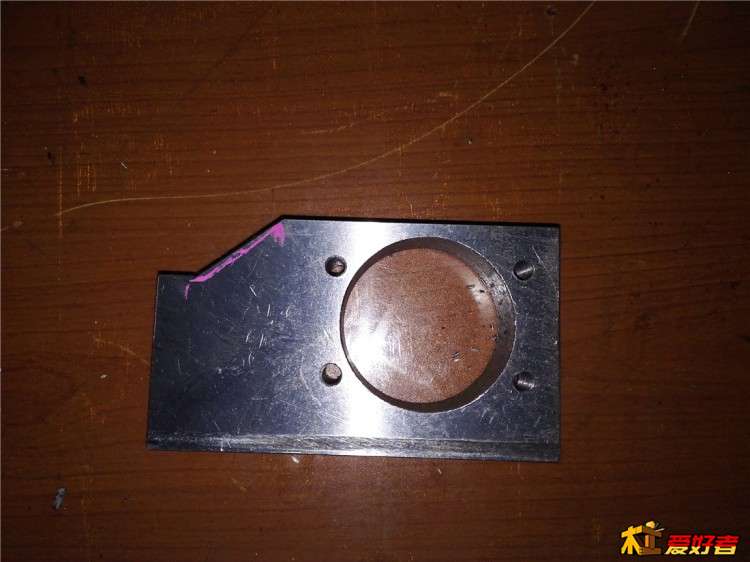

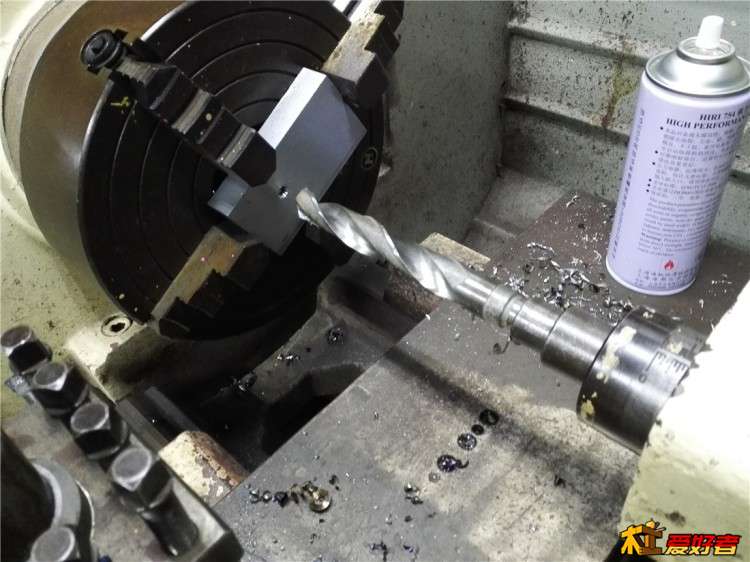

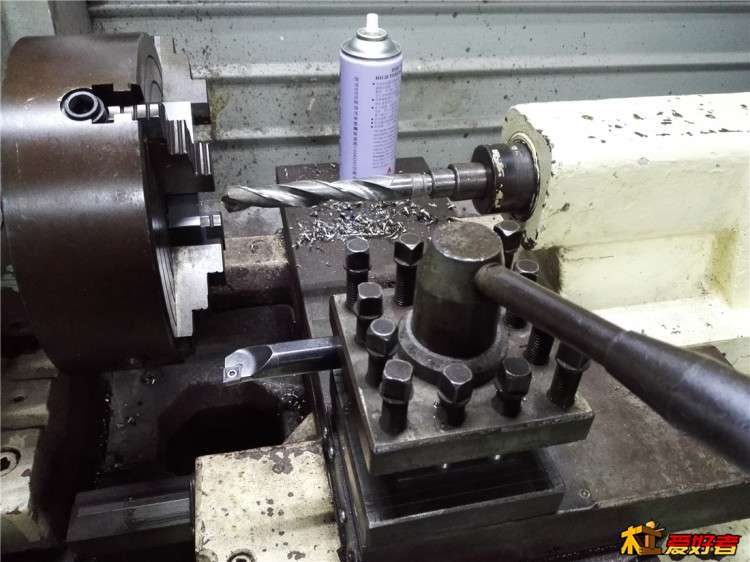

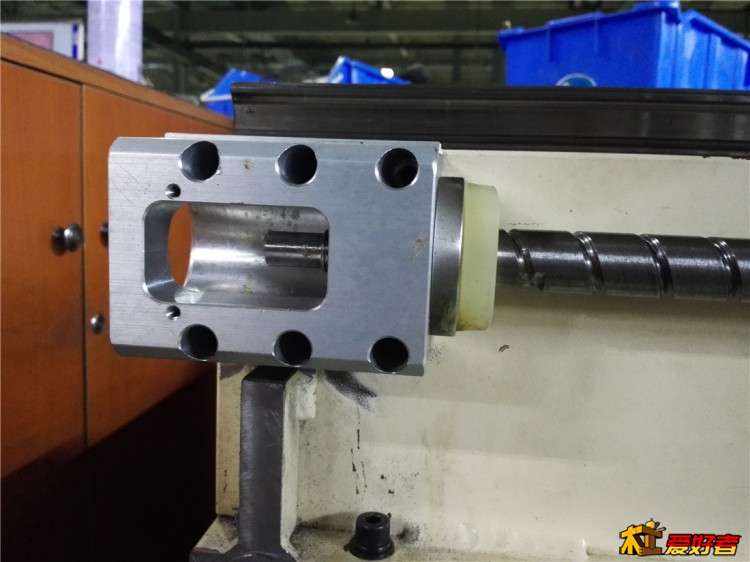

锯床切一块25MM厚钢板做丝杠螺母座，下好料上车床换4爪卡盘挖孔。

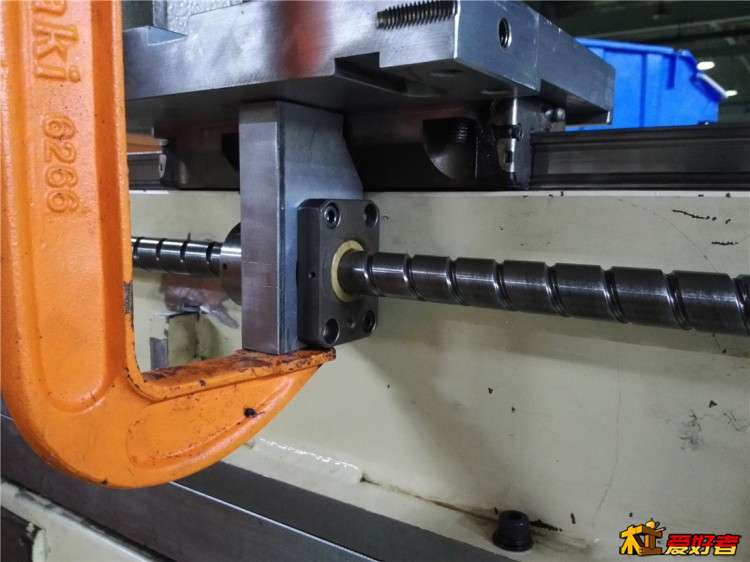

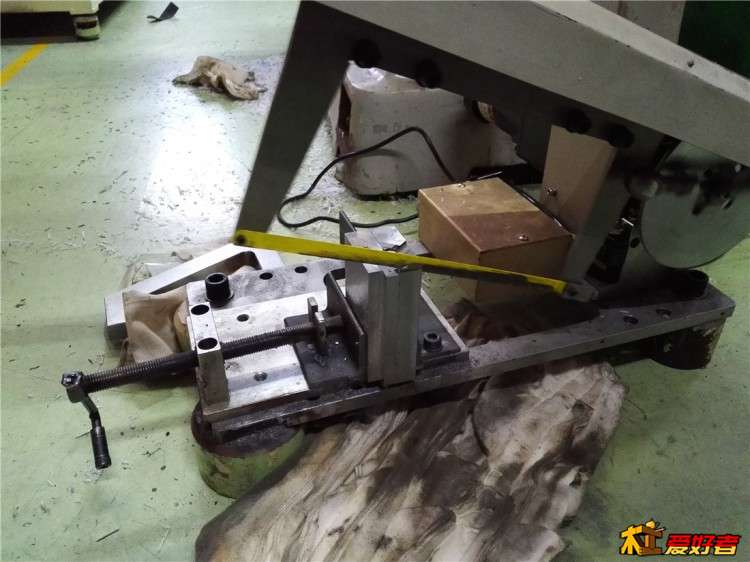

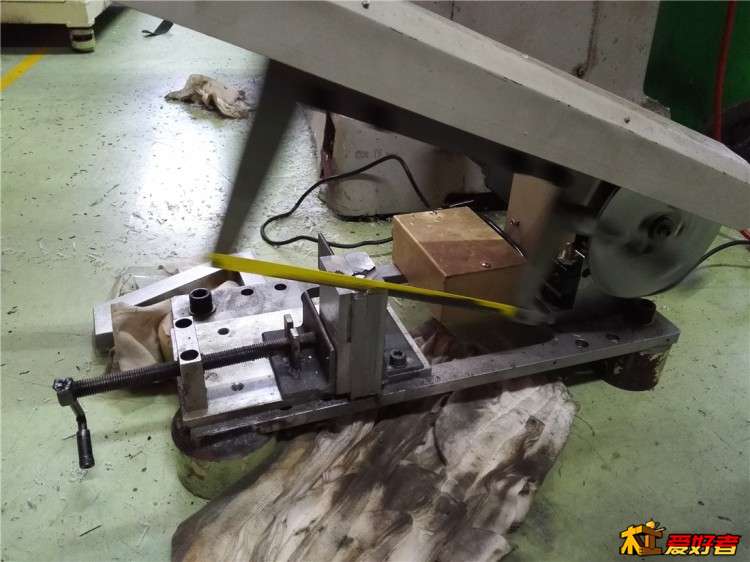

自制的这个往复锯速度还是比较快，25MM厚110MM长的锯口12分钟锯完，加点切削油锯口很光滑。丝杠安装比较麻烦，反复打表调整到丝杠与导轨平行度相差1丝才进行固定。
. X& ]" R% W$ q" h6 h% U9 v, L
  n9 b7 X" `9 f; E0 V9 F
: y# ]+ Z- K' ?8 ?+ o0 `! ~
* G0 R, a! f! @+ F& V0 z
; m2 C5 J) c# y/ E8 @" |' z6 Y
5 I" ^/ a, Q. v8 x: w  X
: Z4 z2 D' C* N) r! f* a/ [0 L

: K; f" ~# l3 u. q( [* N
/ j* d( n1 x0 L: H, A* I# z
  K  O$ Y' h) G2 [
1 E. e( U" I. v
% \8 B" `/ k+ d4 J5 z

( `, Y1 }: q( z  N$ H% e

百造山神机营

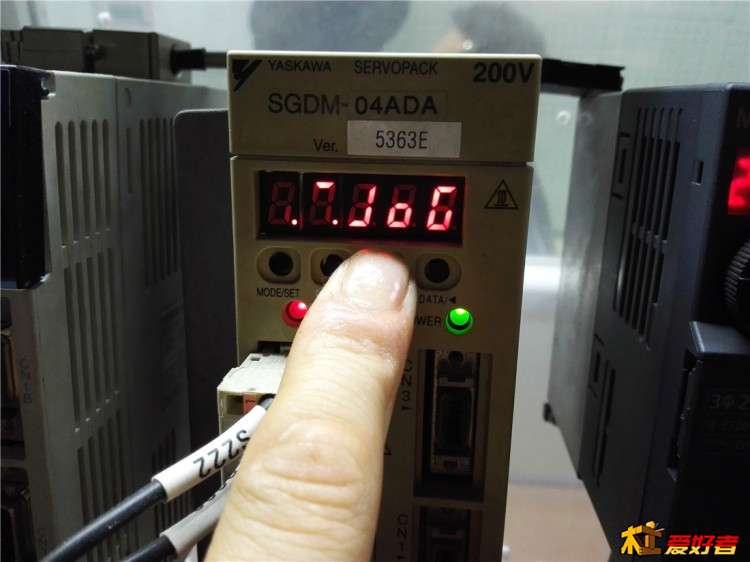

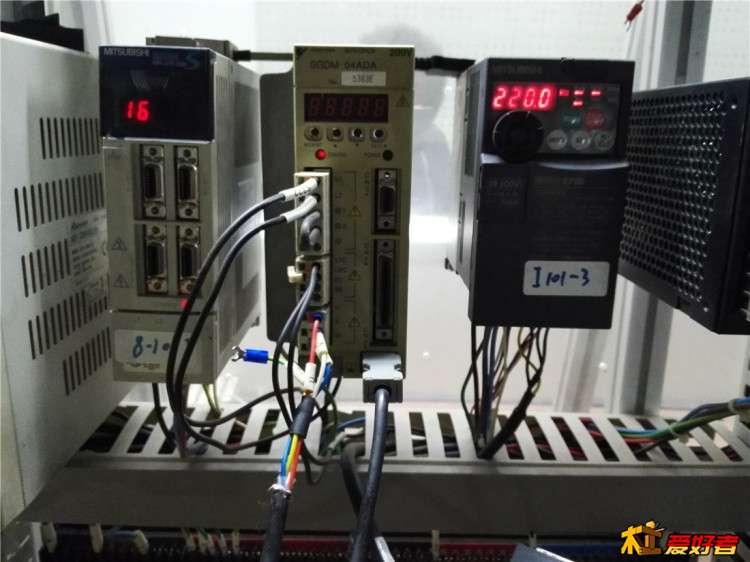

丝杠螺母座还没来得及打螺丝孔就迫不及待的上电试了下，伺服控制器JOG模式速度300试了下，运转流畅。



9 Y  R7 G: P* L7 M

- U& ?( I* n, [# D


& J( X2 x6 I  s: r, ^4 {

. H6 |- h# }5 L# u$ R

mxyf2016

赶上大工程了！！！！加油！！！

lovebsm

越看越喜欢，过两天忙完，我也准备上新机了，小型五轴，铸铁的！预计售价1.5万，很小很小！

mxyf2016

继续膜拜！  看着只有留口水的份！

一愚

玩的境界不一样，工作爱好两不误

小白来学艺

动手能力不是一般的强，新时代的好青年

百造山神机营

12.14下午

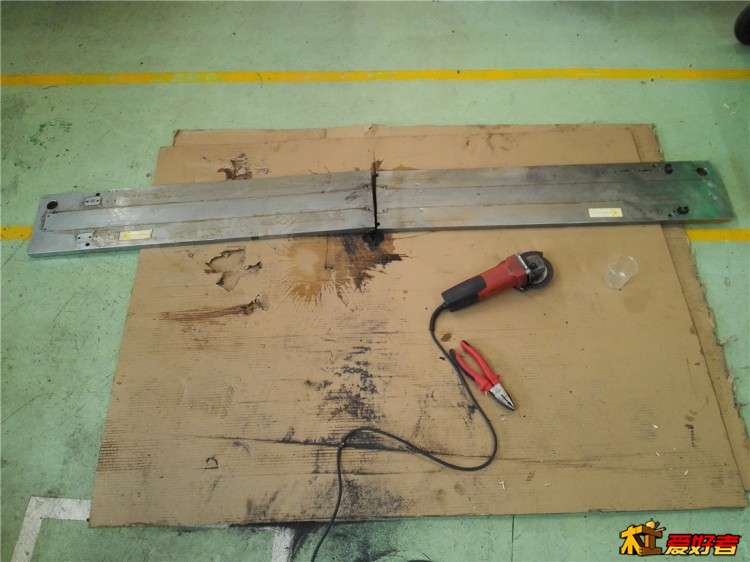

从杂货堆里找出一块精铣电镀过的45钢板，长1.88M，宽20CM，后2CM。用角磨机从中间一切两半，一半做X轴导轨丝杠安装，一半做横梁。

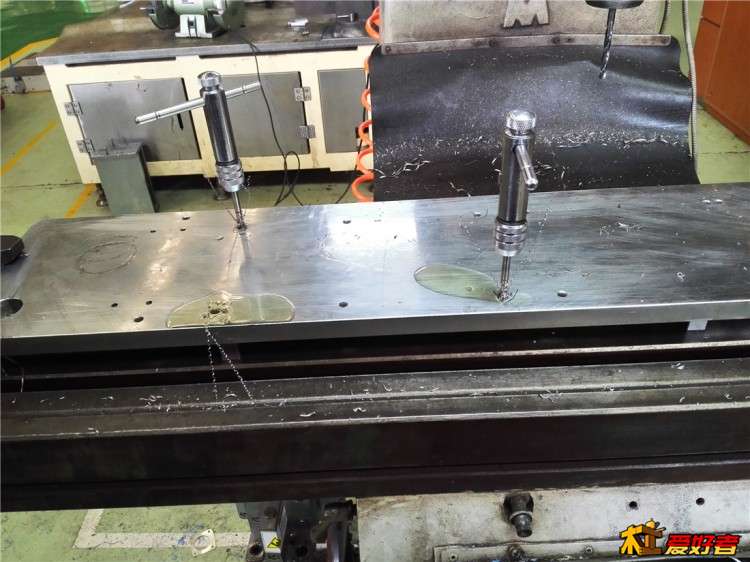

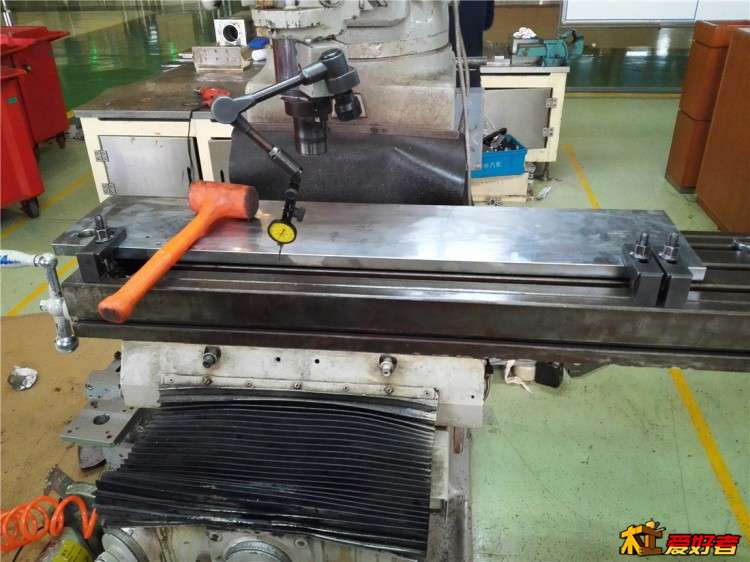

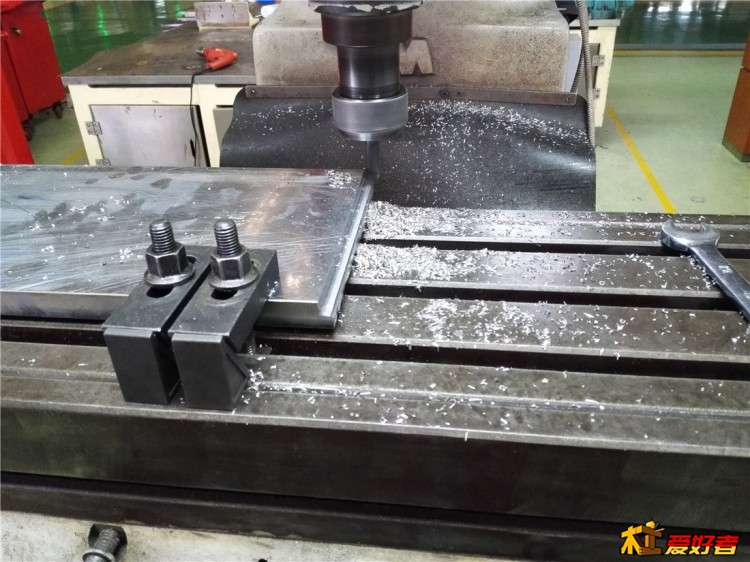

先拿一半上铣床打标校直，铣直角磨机切割面，打好导轨增高垫的安装螺丝孔，攻好10个M8的螺牙。
9 e; P! g2 h' r' p+ y- t



/ V: n$ e2 x/ M3 j

9 e, @( q/ ?3 g! \

8 }- o; k' R8 t6 ]. p6 @
- P4 y1 b, C$ |# d
6 X  @1 \( a* D& x- }; Z% |. H
