造大机(动横梁工业母机)不定时持续更新

 火.. [复制链接]
发表于 2015-12-11 11:49:51 | 显示全部楼层 |阅读模式
本帖最后由 百造山神机营 于 2015-12-11 11:49 编辑
( }5 c; u4 C/ |) ^
8 W) s* |: x. b4 j2 m( ^. Z1 j雕刻机今年陆续做了2台,一台4025的铝板机,一台1515的钢板机,做这两台机子都是用的公司里的老铣床感觉实在是不方便。0 g. m) r* W( |( P( j- L- X# ]: a
前两周公司设备改造换下来10几台刚用了3年的设备,拆下来很多线轨和伺服,看到这么多的材料我又蠢蠢欲动了。# j: Z* g- Z7 I
特意选留了3个差不多机床平台,其余的全部当废铁卖了

! w2 Q6 w/ H( g, C" ^4 Y2 G8 H第一个:长1.5M宽0.6M台面厚3CM/ p7 I* c% v0 @
. }; X+ U& O+ j! L
5 W" O3 a2 v* v8 v

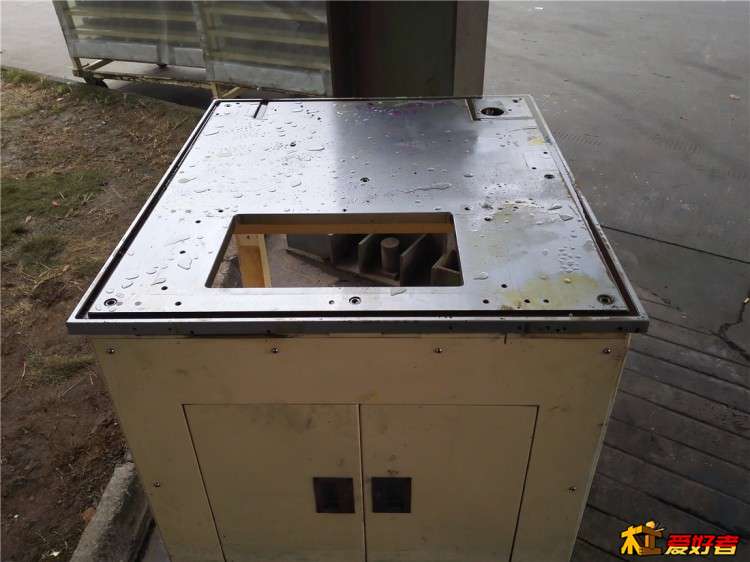

+ A8 J1 I& Y# `/ F第二个:长1M宽0.9M台面厚3CM
* a3 B$ r  b9 b, L; j IMG_20151211_112421.jpg
% a4 X" T2 u8 M. M. @9 @+ r4 R7 B' T- y9 @

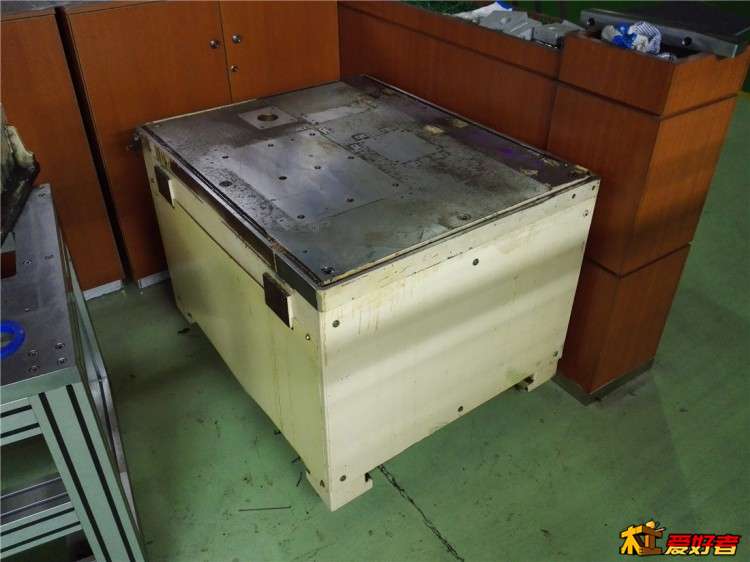

6 I% Q$ q2 w$ z9 i. l% ?第三个:长1M宽0.8M台面厚6CM
  o; p& ~: `9 Q$ p IMG_20151210_165452.jpg
2 G0 o, M, O/ g9 Z4 [! h% k% n
8 n, D! L. S: R- c5 Q
; {1 O9 l2 c) L2 X! N+ m8 M9 O. z! a这3个平台都是精磨过的台面,第一和第二有点薄,第三个够厚但是有点生锈,最终纠结了2天还是选定了第三个台面。

1 l" L) S# c3 ^- v  N
! ?# |$ r0 V+ Q$ W
4 ?7 _$ A: {' \
选了这个台面后初步设计了下行程,大约定在Y60CM。X50CM,Z15CM.
' T0 X" ~( G" b5 t) ~结构采用X轴动横梁,Y轴双丝杠。
& M1 J0 v0 l& s1 a  u# T线轨选用:+ H8 v$ O+ ~8 M8 {) [# n4 f
Y轴THK35重型线轨80CM长2根,R165131420滑块4个。0 H- E, |1 X$ k8 i. h6 L
X轴THK25重型线轨80CM长2根,HSR25滑块4个。
' q* `( C1 d8 M/ \X轴THK25重型线轨40CM长2根,HSR25滑块4个。) z% Z2 q& G" O' z! R/ y( B: Q! \
丝杠型号待定。
6 t: x6 Y9 o( q
) ^& e' D! V7 V4 ~
- ?$ W  F( ^+ T: v  S0 q$ e

! U3 n4 u& T- t7 p$ U5 h; E) ?
0 i, d$ _/ @0 y

评分

参与人数 2刨花 +18 收起 理由
norman11 + 10 我很眼红。
ido + 8 忘了鼓励。。绝对好玩友!!!

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2015-12-11 11:56:42 | 显示全部楼层

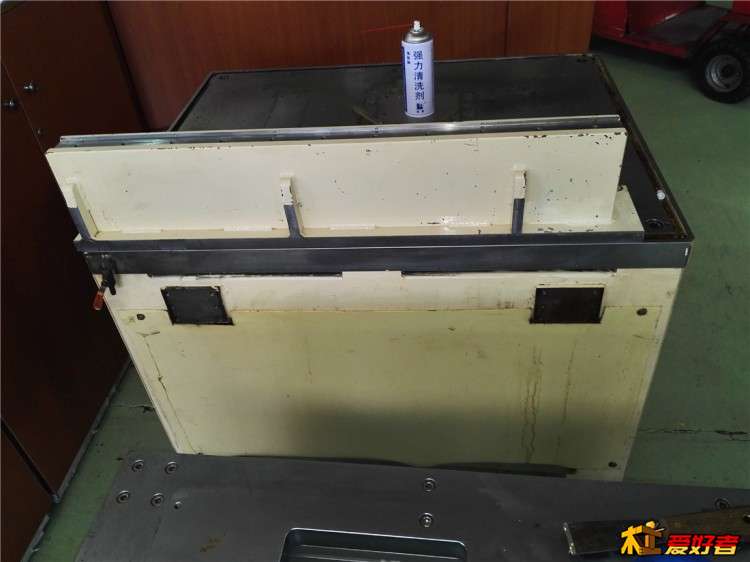

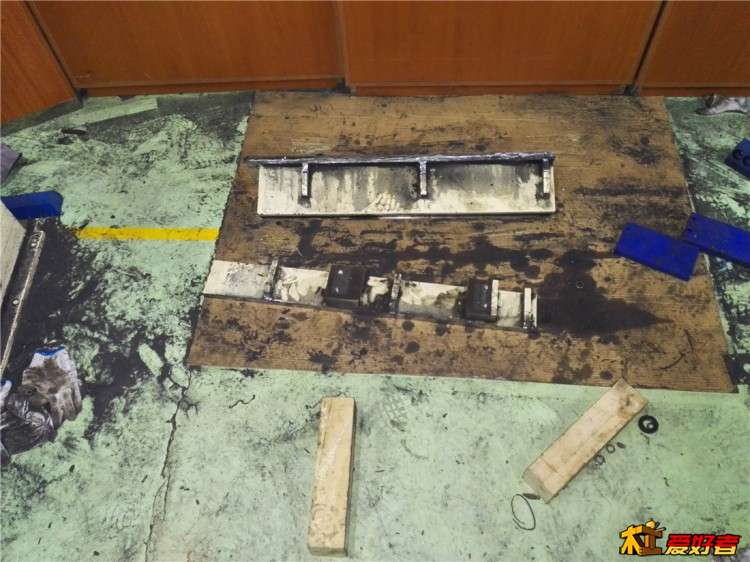

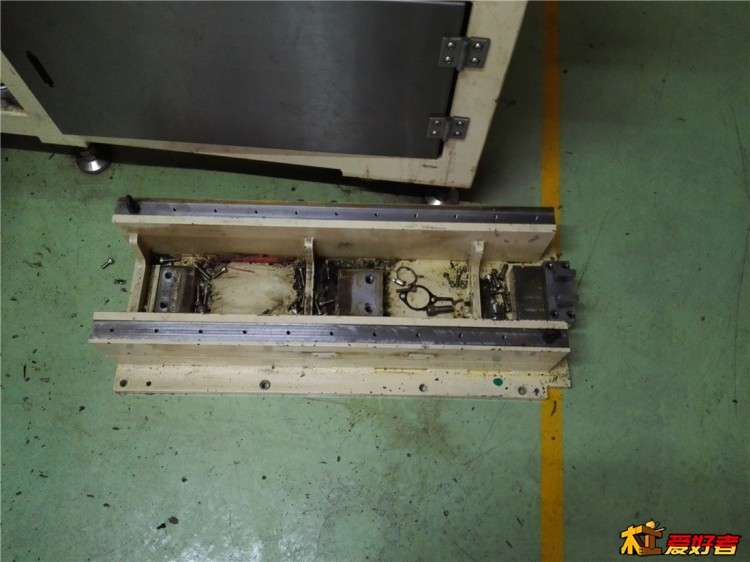

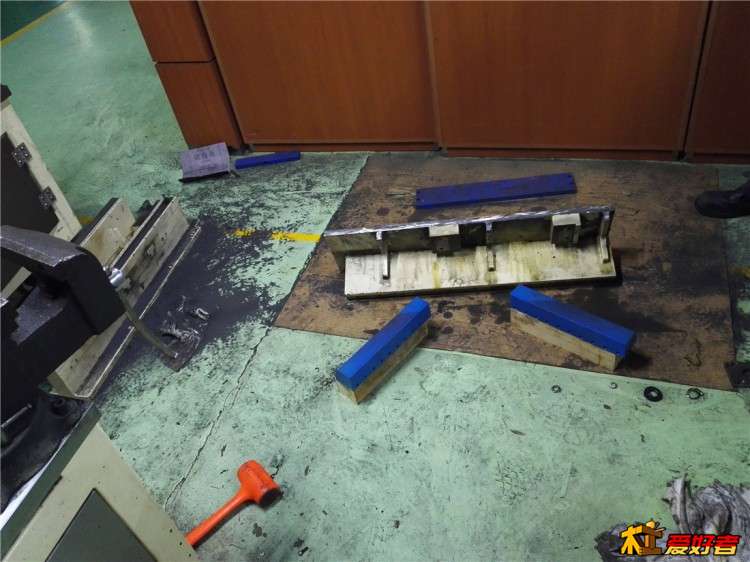

Y轴动横梁采用设备上拆下来的一个液压滑台底座,长88CM,高18CM,算了下装好导轨滑块高度有22CM够用了,问题是我要把它切开,公司里没气割,昨天花了3小时4个人轮番上阵,角磨机用掉22张切割片终于切成两个长立柱' s3 j  @8 g# D; f) H% L' t
  t& e$ J8 G4 _
' e$ ?- @. K  v2 T  S0 o$ ?$ S" |& y9 e
IMG_20151210_140108.jpg , m9 J" H& m# x+ Y0 Y

0 I: Y. t  G) x* P IMG_20151210_160013.jpg
% n4 B( @5 g6 {3 m' a) g: e# C+ d- X. |5 c& T+ v2 [& J; s/ E$ \: Y
9 `, I& q, l6 a# S& A1 [9 [+ ]% w( G8 a6 J* u4 `; d3 k+ a
IMG_20151210_170455.jpg % v+ m9 k9 M8 z& r

0 F) @: Q9 T! ~) M7 @6 ] IMG_20151210_170517.jpg . d" b9 S1 z  V" ~; g

# K4 \1 y, J2 f IMG_20151210_200830.jpg ) v" ^6 g- l, n; t/ W/ E7 |
1 F! W7 e( a. a: |; {9 F$ _
. V4 o& S/ \, x3 i' H0 G" m
5 ~+ g# a( K( l% |8 D& r
8 n/ y( A1 `; p
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 12:00:31 | 显示全部楼层

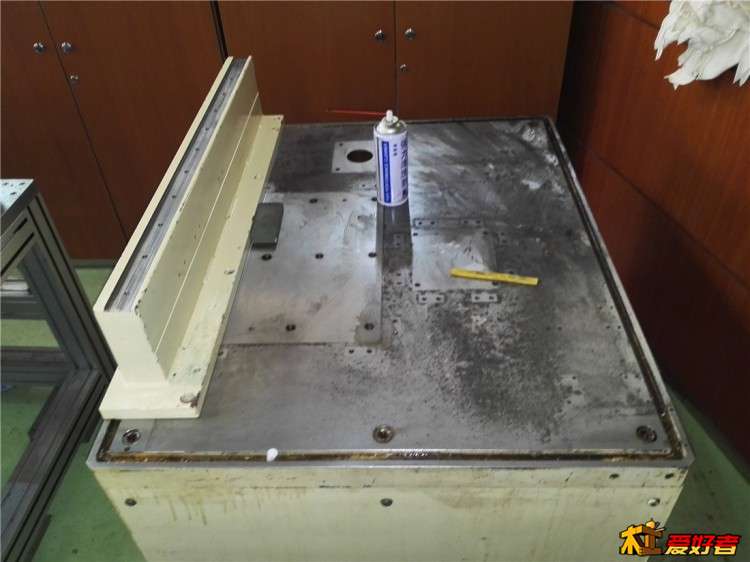

昨晚花了3个小时对台面进行除锈研磨,狠出了一身汗,砂纸粗磨后油石精磨还没达到自己理想的效果。6 Y1 @/ D: ]  J! Z7 l* ~3 f6 o, X7 X

$ @- _9 ~, o3 W# u( m! t

3 f1 {4 a# J" ?* K* h( @ IMG_20151210_171802.jpg
5 \* K0 {8 _' H- m& F8 z
) ]) d3 m4 ^$ K' s3 a. C IMG_20151211_103712.jpg 2 }. C0 {9 j7 B4 Q

3 k9 S; ?  L4 w) {: [
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 12:04:35 | 显示全部楼层

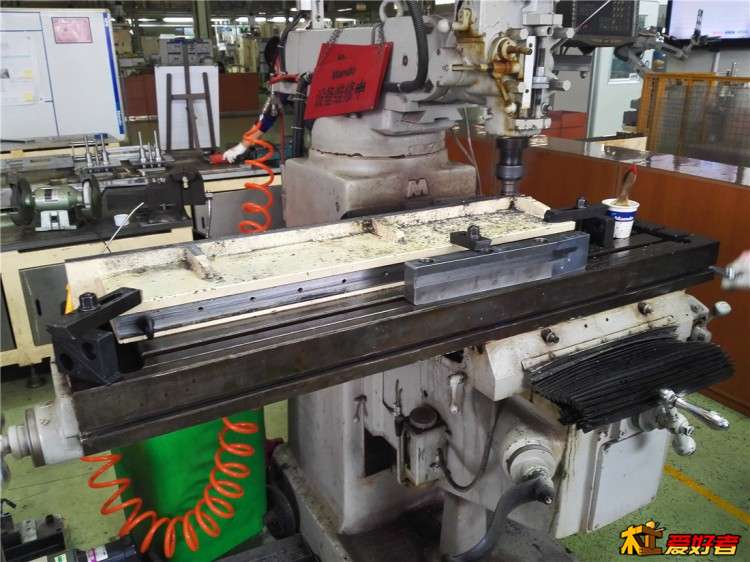

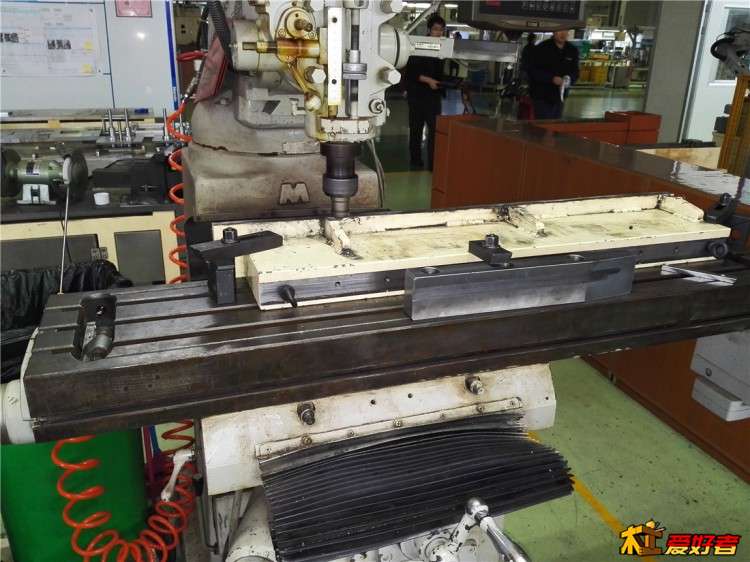

今早开始铣平两个Y轴立柱昨天的切割面,一个立柱重量大约在120斤,3个人才抱到铣床上装夹好。还好铣削量不大5MM不到,问题是铣床行程不够,只能分两次装夹,还好一个小时就铣平一个。
8 X; p* v7 G3 E8 ~

3 D3 H' f3 S* r5 L3 F2 N/ }  ?* S# W6 v/ V: s; c. S
7 `, w# m) G4 E7 t
3 r& S1 u3 M! V( M! t  M0 r
' I4 Q" u% ], g0 R" t IMG_20151211_093857.jpg : T, m/ A5 d% \# G$ u
) R# n' g1 L. z
9 }/ s0 ]1 `; J, ]0 F" R$ ]9 I' w
& A& e' A+ X8 O& x( Q& {" `" B# y. L2 |4 w/ Y8 L. K$ b# h
回复 支持 反对

使用道具 举报

发表于 2015-12-11 12:15:52 | 显示全部楼层
搬个小板凳来围观。
回复 支持 反对

使用道具 举报

发表于 2015-12-11 12:24:41 | 显示全部楼层
大工程学习了
回复 支持 反对

使用道具 举报

发表于 2015-12-11 12:31:30 | 显示全部楼层
这个二手机架真不错,这机一定很强
" [/ X* L4 \3 Y% T1 O
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 12:45:26 | 显示全部楼层
lovebsm 发表于 2015-12-11 12:31
! ^4 D: x" x$ g4 x) w/ u4 D% g% C; Y这个二手机架真不错,这机一定很强
) y$ a- i4 N  c" o% L! T9 e# w
这个机子参考了你设计的一款动横梁,不过我计划只做到4轴。# ^2 c6 c/ R7 ?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 12:47:18 | 显示全部楼层
lovebsm 发表于 2015-12-11 12:31
4 i. e% V- V+ Y% e! [3 ^) x2 g这个二手机架真不错,这机一定很强

  C8 r& ?$ B4 M6 g: t唯一的失误是把这个设备的电气箱丢掉了,昨天才想起来,悔之晚矣!
5 u! Q$ S/ Q- _9 l* q1 ~电控箱还得想办法去找台旧设备拆一个差不多尺寸的。
: I0 R9 U- y2 y+ X) `8 {$ x
回复 支持 反对

使用道具 举报

发表于 2015-12-11 12:50:01 | 显示全部楼层
准备用 那家的 直线导轨?
$ d( K! g7 W5 X6 z
6 G2 h' `5 h* w# v# C我去年 联系过 南京工艺 当时接线的女的 牛逼的 不要不要的  我就没选他家的- S4 Y: ]/ K: W* R# L0 c; X8 ?
上星期 一个男的 又打电话来找我 哥前 哥后的  亲热的一塌糊涂  靠一年了你才来推销 晚了点把( p) h% \4 F0 X8 _# }

% g/ ~# ?; p1 L4 V5 _不过这里  还是要 推荐一下南京工艺   同等精度情况下  销售和我保证  南京工艺比进口货便宜* y. Z6 x5 a0 ~9 q. v3 N8 W
而且 C3以上的 丝杆滑轨 也是可以出售的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 12:51:33 | 显示全部楼层

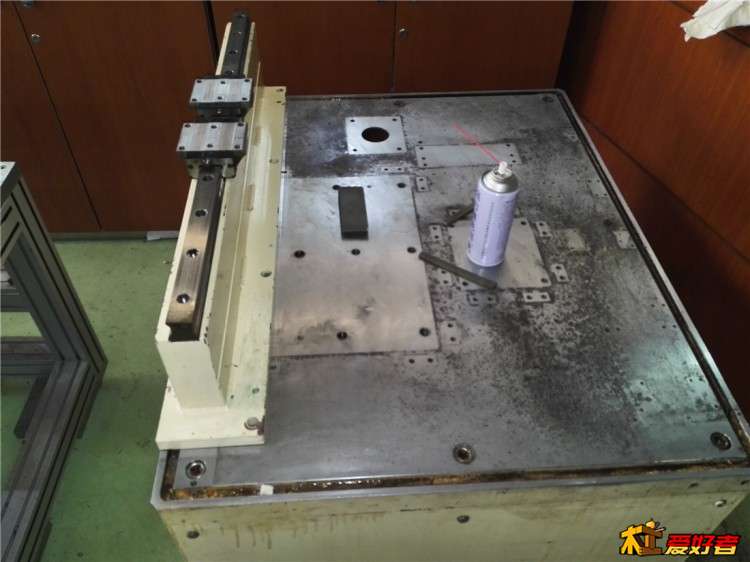

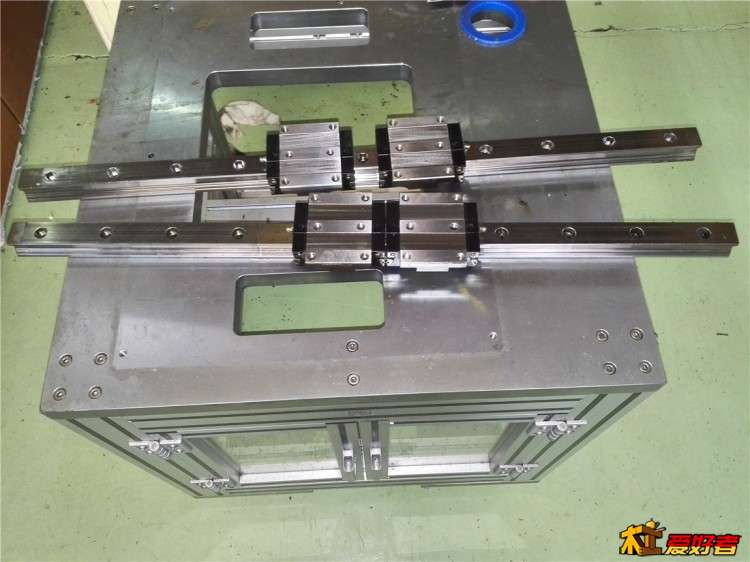

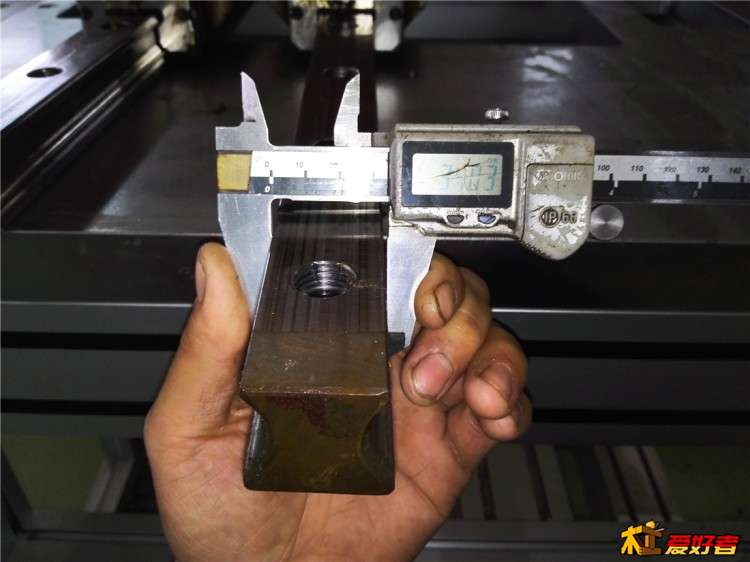

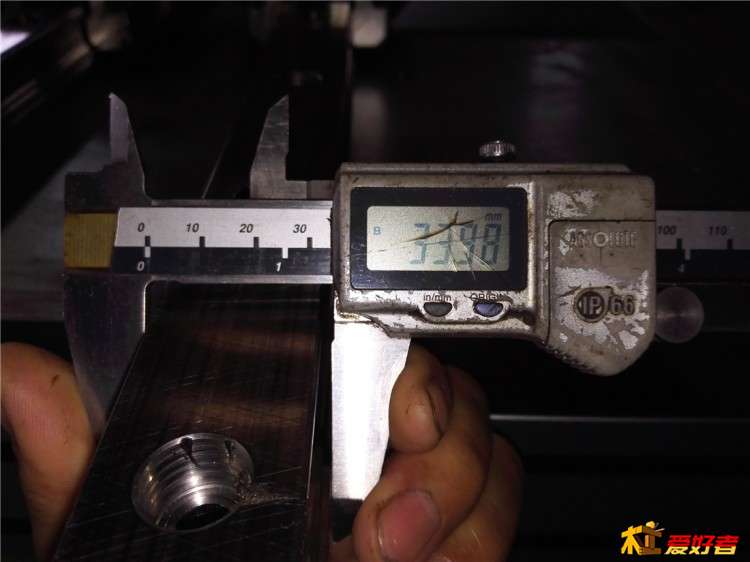

Y轴导轨从仓库里搬出来了,亮个相吧,很强悍的线轨,没见过谁用这么大的线轨做雕刻机的。
2 Q6 K( P: l( ]  T* T: c" S2 h- c IMG_20151211_105855.jpg
3 r, K& v6 H3 _5 g& P
7 N: W: K- }- i  }4 I' W9 f) ^; X$ r IMG_20151211_110044.jpg 2 |! X7 N! L% K
) _0 p$ |2 p5 W. r
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-12-11 13:01:55 | 显示全部楼层
95321442 发表于 2015-12-11 12:50
) S  O( w9 p& v& W) j4 v准备用 那家的 直线导轨?
4 Q( M* O8 m& {( d! ~. n! w9 q6 q& D, G, J4 H5 E7 S+ C6 T
我去年 联系过 南京工艺 当时接线的女的 牛逼的 不要不要的  我就没选他家的6 A, L/ u" }* g* f" b
...

! i" j- K) D5 k9 t! |我造机是因为手上有很多的资源,仓库里进口导轨各种型号都有,不过都是拆机件,精度可能差点不过尽量选磨损小的用。
) x! L. L$ K9 c& L+ l6 m7 ^如果没有这些资源我也不会没事干搞这么大的工程了。. ~' }& w& D8 g" z! s* E/ s
回复 支持 反对

使用道具 举报

发表于 2015-12-11 13:02:33 | 显示全部楼层
厉害!!!!!!!!!~~~~~~~
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2015-12-11 13:02:54 | 显示全部楼层
Y轴这结构不错!!也想做这样的,没条件啊。。。
回复 支持 反对

使用道具 举报

发表于 2015-12-11 13:06:19 | 显示全部楼层
羡慕LZ,有条件、有场地。
