造大机（动横梁工业母机）不定时持续更新

百造山神机营

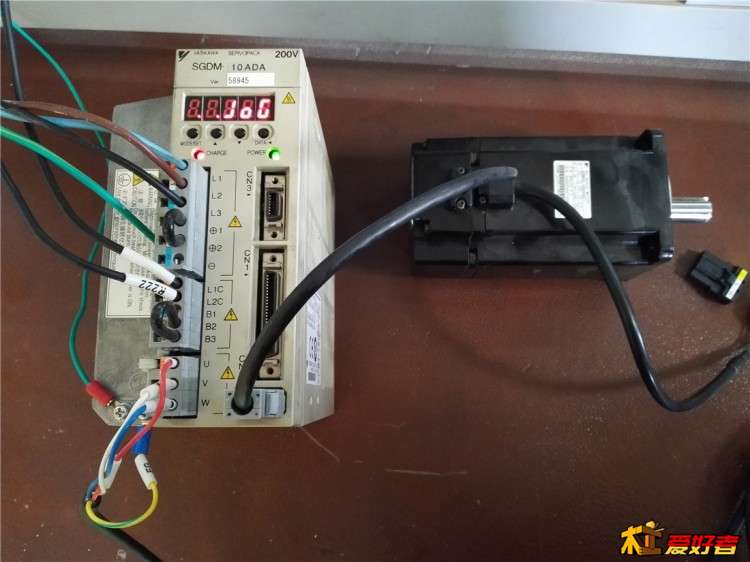

12.15上午选好X轴和Z轴的伺服电机及驱动器，并测试OK。

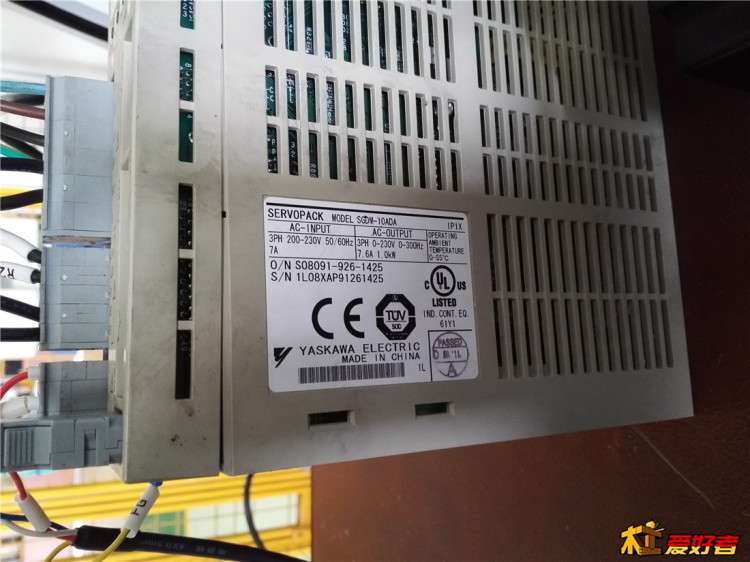

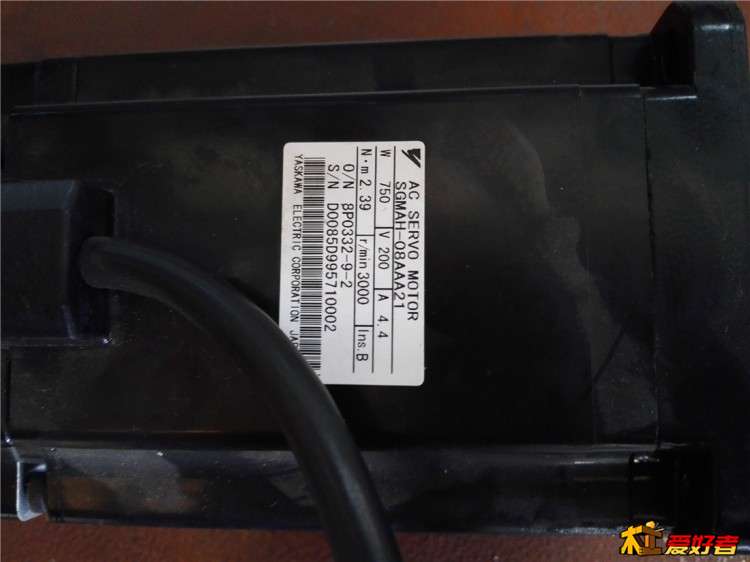

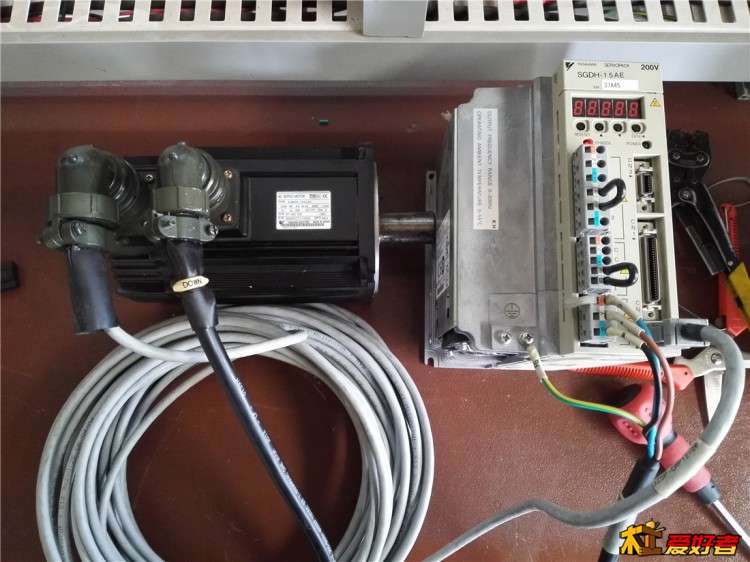

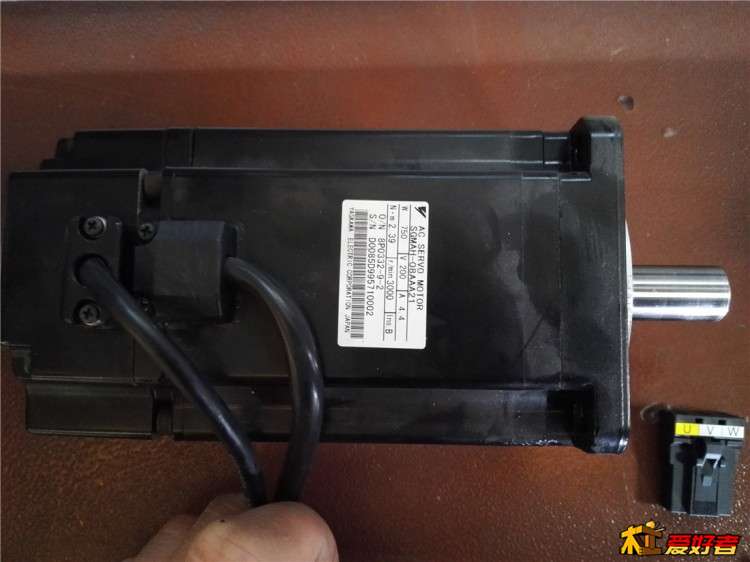

4 g2 D/ w4 U, ?, Z) c. W+ L" EX轴选用一个750W 2.39NM的安川伺服马达，1000W的驱动器。

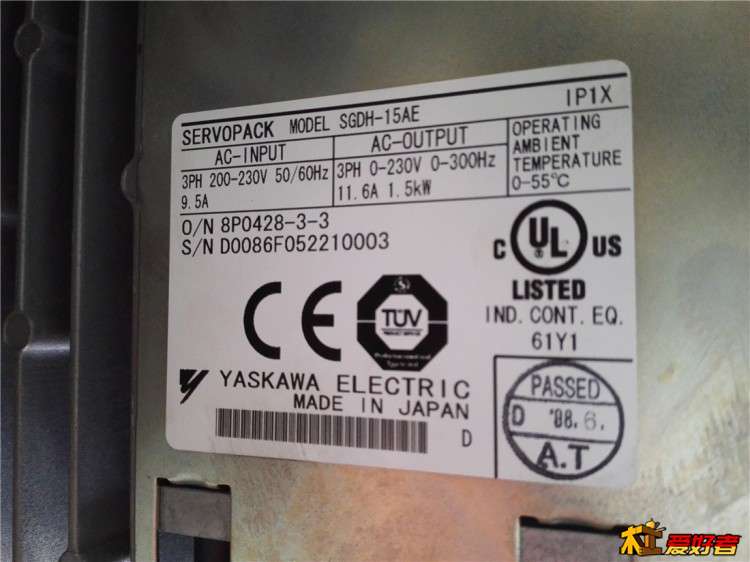

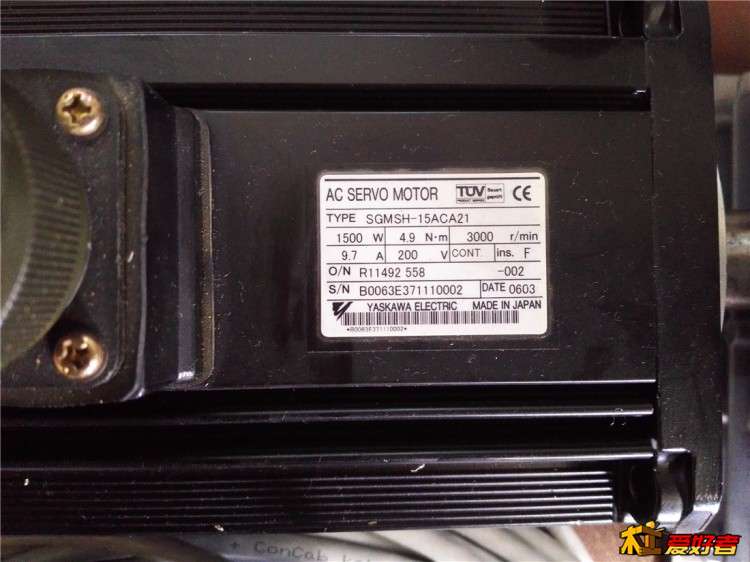

% Q$ c3 W# R: I' pZ轴选用一个1500W 4.9NM的安川伺服马达，1500W的驱动器。

; L/ P2 P: d1 c: O0 z2 @

. e3 x8 `+ ?( A3 v
. T% U$ o+ B. v! H: i# C

  z5 C: w8 u: @" B0 o$ o3 K/ _' f
$ m* N& {+ U$ g  H/ Q

* `- I, V9 ]8 q8 U+ N( v1 X8 D. |

! \6 v2 n* ?* T) ~) ^' p3 J, u" P, A$ `



" j; |0 f4 F* f$ J8 j/ ~
3 z. x) ]$ d1 T, t' ^: l( q

心烧不退

高大上的ＪＪ，做好了要跟王小钢ＰＫ一下，羸是应份的，如果输给王小钢你说该怎么办？
9 y9 ?3 [% ~0 c; ?2 W# @

百造山神机营

12.15下午

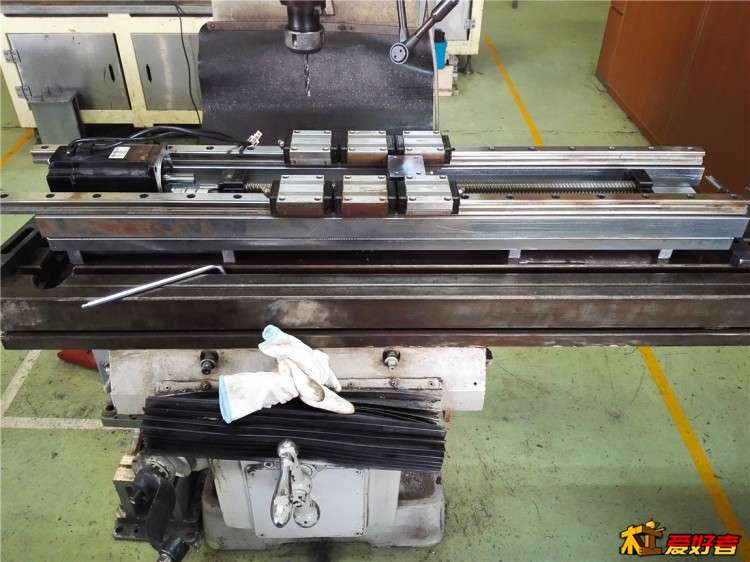

* k6 n( A6 {3 s( ?; O打表装好X轴导轨增高垫，比划了下成型后的大概样子，还是比较满意的。

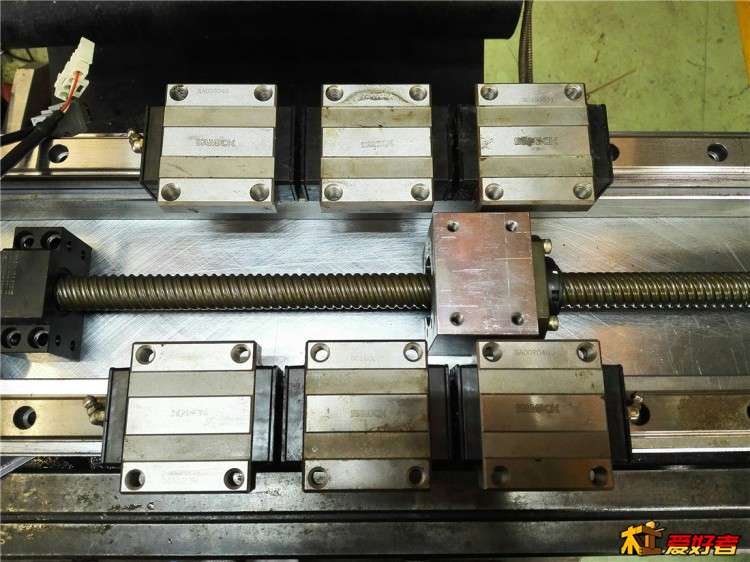

X轴因为导轨间距较窄所以决定用6个25的滑块。

) R3 N) M  G( s" x# u% v2 K


, k5 s9 V" p7 V
; k- k! y  _5 f& ]8 \
$ {! v& p4 N4 [
' d, ^8 Y2 b8 n# J- }


  k: D) y, J( r6 }3 e- v

心烧不退

　　你已经做了两台，一台王小钢，一台铝机，哪台效果好呢？别外正在做的这台，磨制丝杠，伺服系统，进口滑块，而且平台都精磨过，你有信心比前两台好吗？

zhiji2001

我觉得我应该每天来膜拜一次

百造山神机营

心烧不退 发表于 2015-12-15 18:09
+ w  k$ I5 C' L9 P) c. J( X　　你已经做了两台，一台王小钢，一台铝机，哪台效果好呢？别外正在做的这台，磨制丝杠，伺服系统，进口滑 ...

王小钢一直在家里车库吃灰，控制箱被我拿到公司装到数控车床上了。
铝板机在公司一个月没停过机了，年底了忙着给领导和朋友雕牌子。
6 _+ c( g) I$ t3 s* n/ ^给我感觉王小钢和铝板机雕木头没什么区别，但是干点石头啥的还是王小钢强。
3 u6 T3 E. O6 v2 U' m) r- m正在做的这台定位为工业母机，做好是用它来加工小型雕刻机的机架用的，所以对用料及装配要求都比较高。不过我有10年高精密机床维修和装配经验，这些对我来说都不是很难。难的是时间比较少，每天只有4个小时来弄它，其他时间还要忙本职工作。
7 _& }) F, `" o" D+ h

jixianlang

顶礼膜拜，看着你们这么牛逼感觉中国工业慢慢的也在腾飞当中

azzaro

机器为谁做的根本不重要了，过程很是有滋有味，虽然不会D机，可看得很仔细，就连错别字也没放过。很过瘾，请继续，继续

yuxueyou

看着这个机器真舒服 但是不是一般人可以玩的~！

a3d88

羡慕LZ，有条件、有场地。

SamChing

每天看一遍楼主是否更新了

百造山神机营

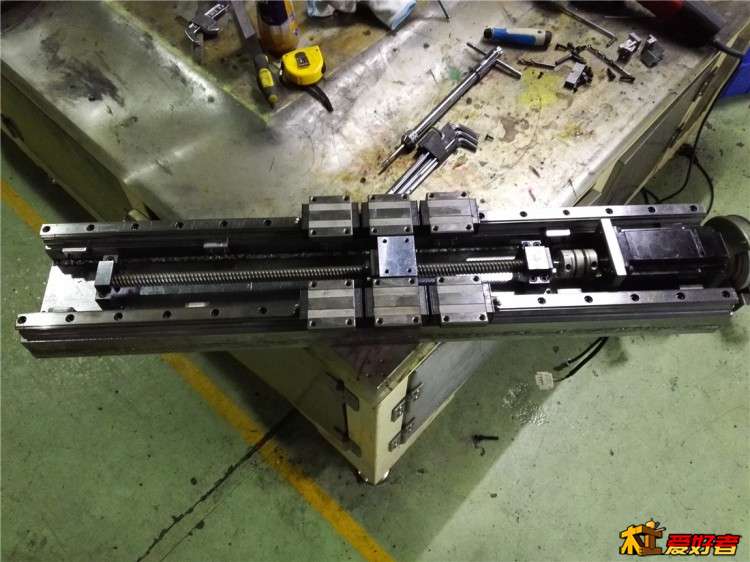

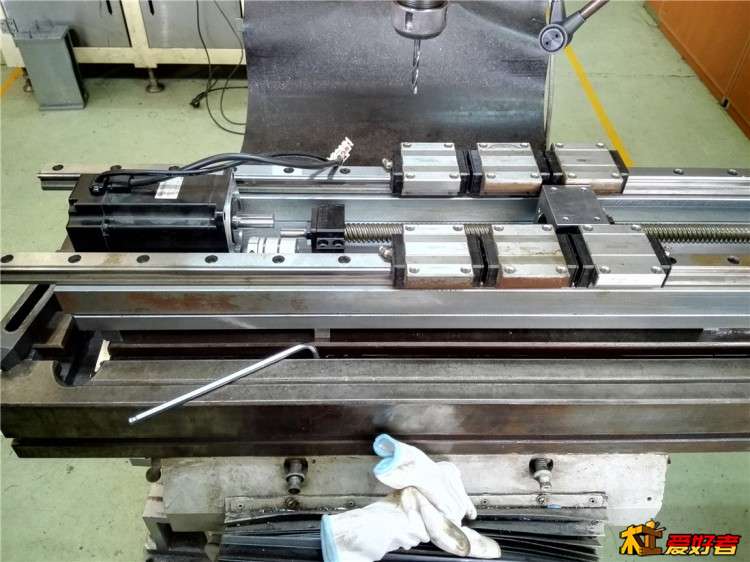

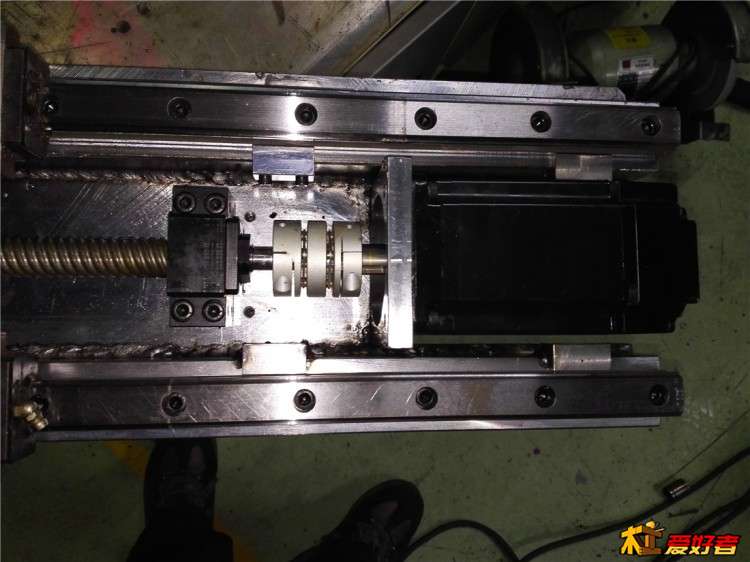

12.16-12.17两天总算把X轴导轨和丝杠定位安装完了，一个人既要设计又要加工组装真的好累。

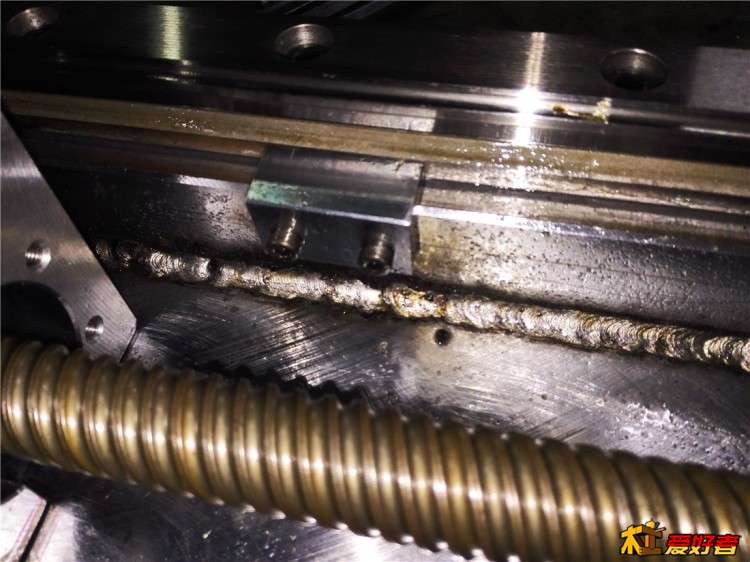

# e4 V: y: t  s; r导轨增高垫打表用5个M10的螺栓紧固好后，与底板又进行了焊接，焊接时先在每个螺丝位置点焊，然后才敢慢慢通焊，没敢一直焊，一直点焊焊完，还好底板厚度2CM基本没变形。很久没焊了手也生了，自己对焊口很不满意。
4 ]% t. j" Y& y3 x6 E& M昨晚把焊好的底板丢进公司回火炉里170摄氏度回火2小时，今早又上铣床打标测了下还好基本保持了原样。对材料这块没研究过，条件有限也就这样了，希望不会出现大神们说的应力变化。
上午铣床上做了18个导轨侧边定位块，做这个真的很费工，难怪很多线轨机都没装这个。
- ^$ U. L8 ^! t( F" f1 @下午开始安装导轨和丝杠，今天赶得紧也没来得及拍照，刚刚装配完。

, {6 U6 H6 k, r. ~

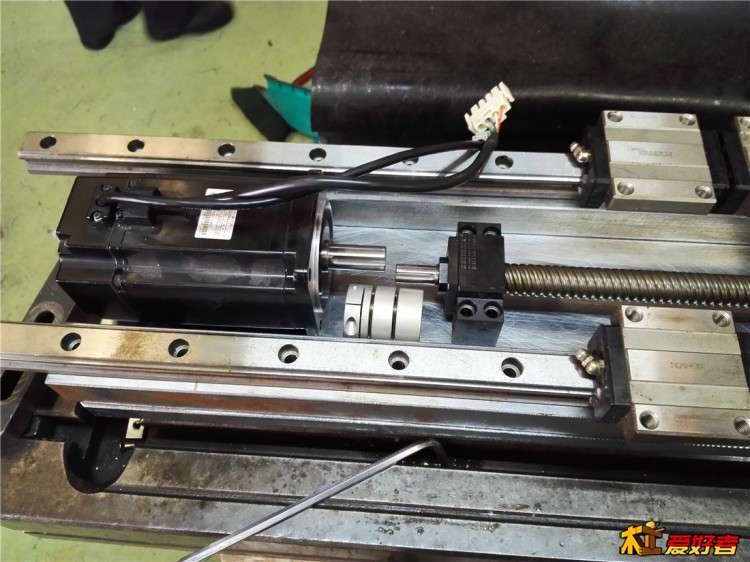

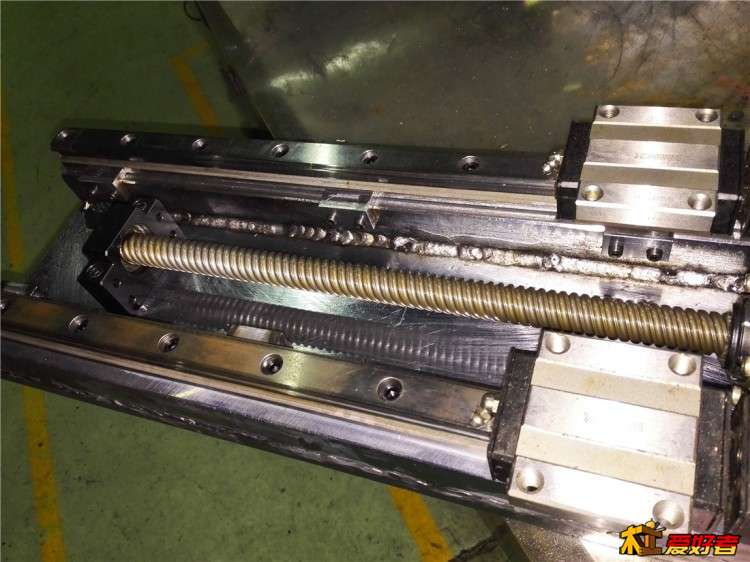

丝杠是一根直径20MM导程10M的3头滚珠丝杠，精度很好，顺便把电机座加工安装好，明天开始做面板。

; E2 Y# ?( W  I! q, r9 ]% S+ P

$ r: L  ?3 \1 }6 W) k( r0 _& e4 I

3 ?( R2 F* _: r! J( k  j. J


0 Y+ S9 l+ v$ @* K) C
$ ?* c2 W0 R$ w2 {
+ M* N1 v: Y+ Z2 p7 _6 B; Z' M

anquan_lb

真不错，自家有厂房设备，很好的条件，像在梦里一样....   顶起，等神机...

FYDCEO

资源不错 好好利用

百造山神机营

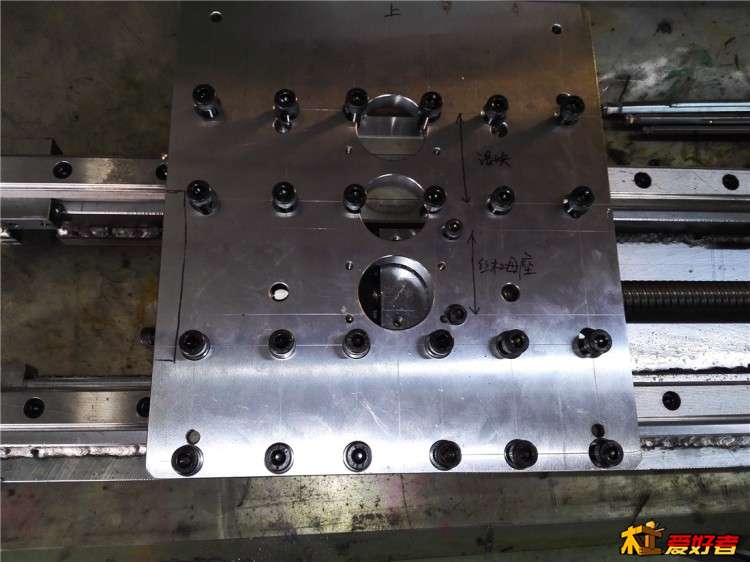

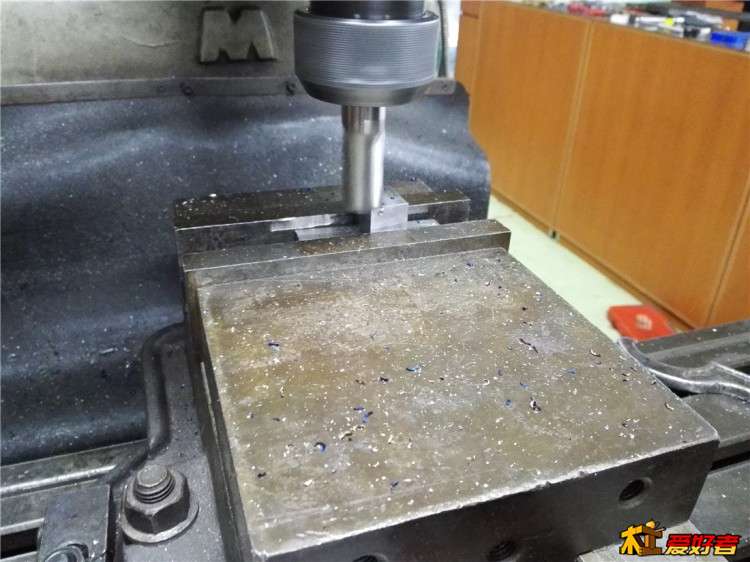

12.18杂货堆里找到一块29CM*25CM厚1.5CM的精铣电镀板，可惜中间有2个直径4CM的孔，不过算了下影响不大。就用它做X轴面板，上铣床打了26个8.5mm的通孔，24个14mm的沉头孔。

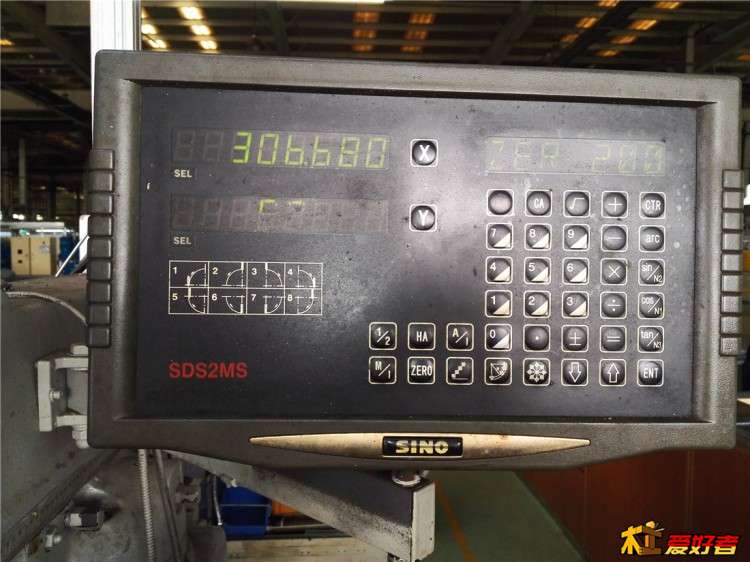

还好老铣床有光栅尺数显面板，打的孔非常标准，没一个偏的。

7 W9 X8 z: |, f0 e( v2 Z6 `装好螺丝感觉板上面密密麻麻都是螺丝。

& w, W2 O7 T5 R- c! [, f: U0 a



2 M3 Y" F2 A: q* h/ _
4 @, k0 e9 t, S# w- _" \
4 n; p2 ~" |* X8 G5 J2 N8 J  d
& n  P5 f4 {0 n5 _8 D

; n8 \, F! Y  H& O4 j6 R
. B- i; P' ?! b2 b0 O
9 o  v/ ?3 @6 U
