即将公开“自绕变压器”！（实在看不下去了）

动力无限

原帖由 xuefe 于 2008-12-21 11:06 发表
: A- t0 T5 [* v+ a7 O忽然想到一个问题 比方说110V工具用调压器时我们有一半的能量损耗在调压器上了 这东西只有在升压状态下才不吃亏 是吗?

其实并没有损耗在调压器内，只不过是它的输出功率在下降，不能按它的最大输出功率来使用，如果你长时间连续过载使用的话，它就会发热损坏。
　　也就是说在你只是在重量上有点吃亏。

[ 本帖最后由 动力无限 于 2008-12-21 11:36 编辑 ]

jeep69

两位都是好样的！:vv

老鹰

等待动力的教程，谢谢。

watklcvbs

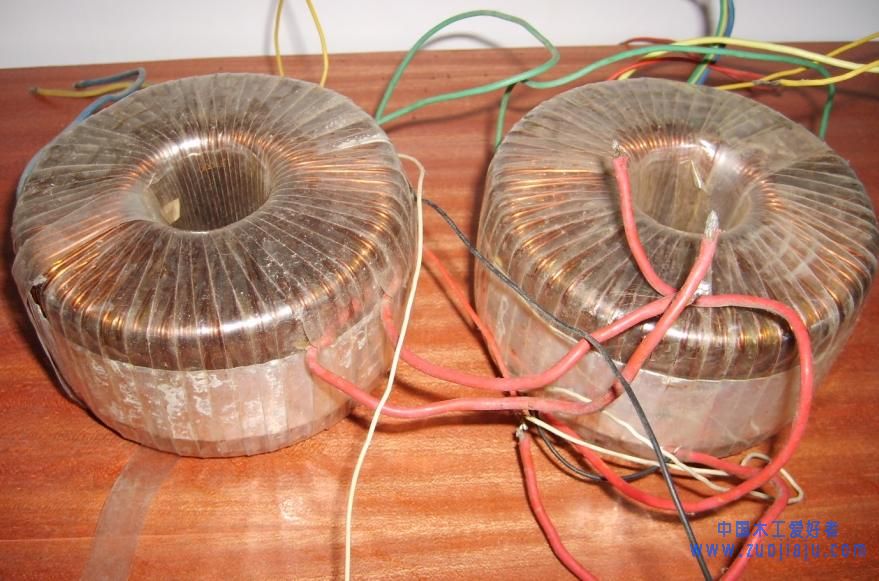

我有两个环变,上面没有铭牌
  M; n: z' }5 M2 u9 J+ Q5 i7 c
6 R5 n% S7 {! I( p. p" j8 f; Y

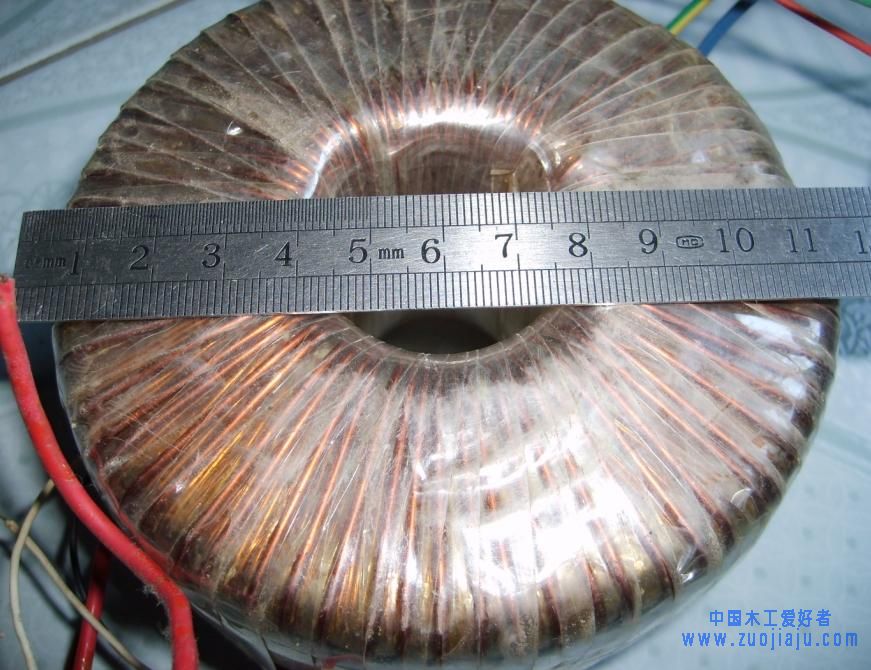

+ H7 ^1 J# N' y. V! u看看它的直径
: J; i2 Z8 l! t9 O& p

7 u1 i! i6 R+ I3 f, Q  l

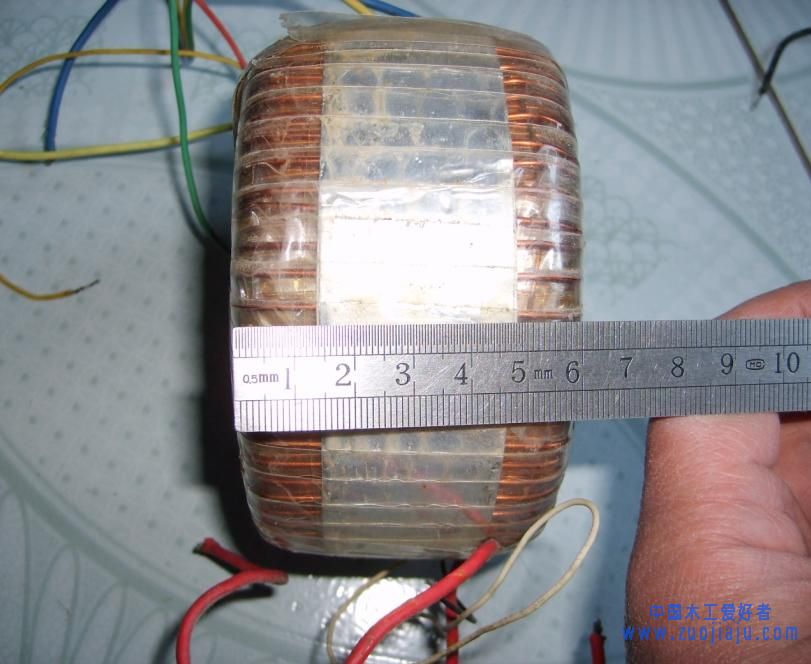

还有厚度



请教这个变压器如果改110功率能否达到要求


* Y- I! ^2 R; w2 R& i
4 b/ U& j: |8 a) K% @) _[ 本帖最后由 watklcvbs 于 2008-12-21 15:55 编辑 ]

动力无限

　　吃饭回来，继续上班！
3 B% h6 s  k( J. Q! h  H　　刚才提到“不用计算”可以绕出“环形自耦变压器”，或许你一定会说那简直是“白日做梦”！其实也不不是完全不用计算，只是借用一只简单的计算器就可以做了，而且任何人都可以绕出满意的变压器。
　　绕变压器最主要的参数就是要计算出“每伏匝数”，计算这个值一般需要知道铁芯的磁通量、截面等参数，而磁通量又与硅钢片的种类、特性有关，没绕过变压器的人觉得好像很复杂。其实这个参数我们可以不用计算，用厂家计算好的值就行了。如果你目前正在使用的环形自耦变压器平时在空载的时候通电一夜也没见发热，就说明这个“每伏匝数”是合理的，我们在改制的时候完全可以用这个参数来重新绕。问题是，我们怎样知道厂家这个时候的“每伏匝数”是多少呢？
　　其实非常简单！只要你按以下步骤就可以自己获知厂家的这个参数：
, j1 l* ?$ a5 {4 b　　乱找一些漆包线，线径大小不论、多少不一，你甚至可以用普通电线都行。然后拆开你的那个自耦变压器，在原来的环形变压器上再绕一个绕组，为了计算精确，你可以尽量多绕一些，越多就越精确。简单固定好之后，你接通电源，然后用好一些的万用表来测量新绕的那个绕组的电压（这个时候你大可以放心，因为这个绕组是完全隔离的，绝对不会触电），记下这个时刻的电压。然后再实时地精确测一下市电这个时候是多少（这两个电压最好能在同一时刻测出，以避免市电变化的时候引起误差）。测到这些数据之后，它们的关系应该是下面这个简单的等式：
" G0 O* |( q3 Q6 _　　市电电压÷临时绕组电压＝初级绕组匝数÷临时绕组匝数
, ^+ H9 X' s3 b% N　　:lol是非常简单吧？这样，我们就很轻松地算出你这个变压器的初级绕组匝数是多少，同时也知道了“每伏匝数”是多少了，有了这个值你完全可以开始绕制变压器了！

! M) ^6 |8 S. X* p; i4 N9 t　　　　　　　　　　（未完，继续）

2 A. f# A; H! ^9 L[ 本帖最后由 动力无限 于 2008-12-21 16:12 编辑 ]

watklcvbs

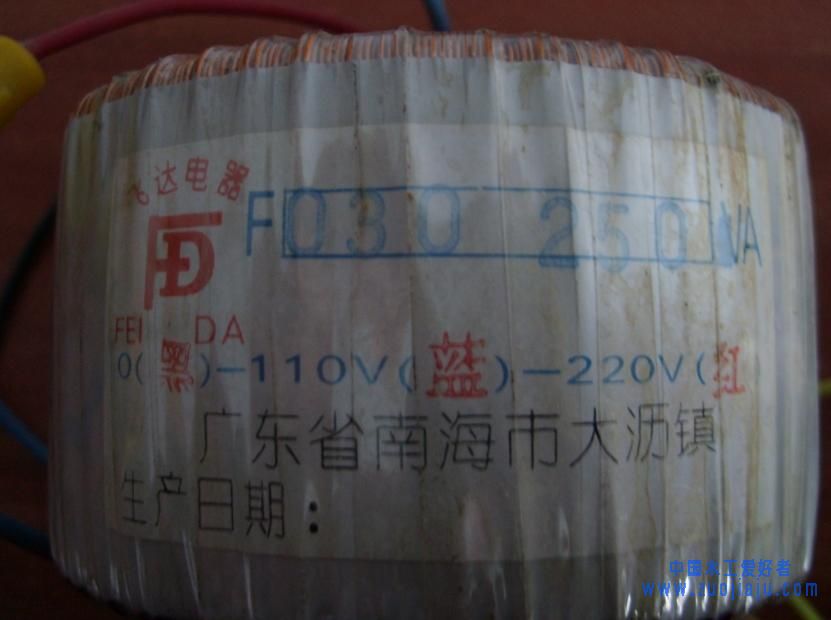

还有一个小一点的,上面写的清楚,有110抽头,不过才250瓦,不够功率,居然是大沥生产的,

动力无限

　80楼那位兄弟的变压器绕得非常好，而且变压器的铁芯品质相当好（高个子，小洞眼），一般是用于搞音响用的，别太浪费了！还是用在音响上吧。工具用不了那么精细的了，工具用的主要还是在功率上，你还是用原来铝芯线的那个来改制吧。那个音响的用在工具上还是有点小，除非两个一起用。:lol
! j0 w/ d: D  K
5 @/ R; K# P( l6 ^3 V+ ?4 h4 }[ 本帖最后由 动力无限 于 2008-12-21 16:09 编辑 ]

俺是个老实人

我本来是给你一个台阶下,希望至此为止,因为你的基础知识确实太差,虽然你有些实战经验,也是知其一不知其二,更不要说你搞什么研究.理论你不行,图都读不懂还搞什么变压器.

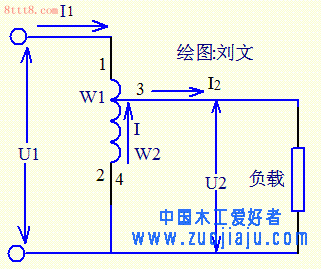

6 R6 t1 X9 u* \# C8 S1\下面这张图是你,我都引用过的分析图.知不知道节点定律:流入节点的电流等于流出节点的电流,明白没有?,所以输出电流等于原\副线圈的电流之合,如果变比是2:1,则I=I1,I+I1=2I1=I2.
9 i! @: q% |7 KI1是输入电流,I2是输出电流,这下总清楚了吧?220/110V自藕变器的输出电流等于是输入电流的2倍!
- o' @2 k% _- U: w& @4 Z  L8 D2\你介绍的那篇文章你自己都没有读懂,一知半解就开跑.举一个简单的例子,你说我的32截面的变压器不超过2KW,你再看一看你介绍的这篇文章是如何设计计算的.不懂没关系,谦虚才重要.
就算在本网,我看过许多帖子和回帖,真正的高人多的是,可谓真人不露面.学习学习再学习是一辈子的事情.
* U" z* v" J2 _: v% z$ o此帖子我不会再回,如果你将此帖删除我也会将我的回帖删除,怎么样?给你留足了面子了吧.

[ 本帖最后由 俺是个老实人 于 2008-12-21 22:43 编辑 ]

动力无限

　　绕制：
　　把上面测算出来的“每伏匝数”剩以220就是你需要改制的初级线圈匝数，把“每伏匝数”剩以125（考虑到大功率的时候电压会跌落一点，所以适当地加了5V电压）就是次级线圈的匝数。
3 ~5 u) W. X3 N2 Z. p/ E9 i& p　　然后把原变压器拆了（还是等它烧了再拆吧，不然太浪费了），线径的选择方面，“下半截”可以选择和原来那个铝包线直径一样大的，但是铜线，这样至少它是可以绕得下去的。“上半截”可以选择略大一些的线径，其实只要能绕得下去大一些的线总是有好处的。铁芯先做一些绝缘膜的处理之后就可以开始绕制了，因为环形变压器在绕制的时候必需要把线圈来回穿梭其中，所以特别麻烦。所以为了提高效率，其实我们可以通过“并绕”的方法来减少一半的工作量。方法如下：我们先把需要绕的线对折，然后把它盘到梭子上，把对折后的两个线头用胶布包在一起作好记号以免搞错。然后就可以开始绕次级线圈部分，因为绕一圈就顶得两圈所以只需要绕到计算值的一半匝数就可以了。然后剪断最后那个对折处，先用万用表确认出这两个独立的绕组，再把它们首尾相接地串联起来让它等效于单圈绕制的一样！（记住，这一步一定要搞对，千万不能搞错了！如果两个线圈搞混乱了就用一颗干电池和一指针式万用表来找出它们的“同名端”，然后再首尾相接串联起来）接头做绝缘处理好后是没有问题的，如果仍觉得不放心，也可以把接头引出变压器外接好。同样，“上半截”也可以如法炮制，这样就可以高效率地完成了整个变压器的绕制了。最后在变压器外部再用薄膜条重合一半来缠绕一次就行了，不必捂得太死了，免得影响到散热引起大功率的时候内部温升过高。
　　再装入机壳内，接好线就可以用你自己的铜线125V变压器了！！
　　　　　　　　　　　　　　　　　　（未完，继续）
; e$ C& |5 V4 v: F4 [+ J

5 M8 W; S- @/ ^5 Z+ T6 E. }
* [/ j6 ~1 s6 v- G[ 本帖最后由 动力无限 于 2008-12-21 22:43 编辑 ]

小疯

老实人让偶想起给俺初中时的美好生活

来自深山

我明天找三个物理老师，教小学，初中，高中的，让他们谈谈，我也急了，不懂有个P用。
大学的找不到，实在不行，就到福州到三位，讲师，教授与博士，还不能解决这问题，我就不信。:qi :qi :qi

小疯

原帖由 来自深山 于 2008-12-21 22:58 发表
0 t% d1 |8 M( ?, w我明天找三个物理老师，教小学，初中，高中的，让他们谈谈，我也急了，不懂有个P用。
6 i4 p  y* |7 ]; M% S大学的找不到，实在不行，就到福州到三位，讲师，教授与博士，还不能解决这问题，我就不信。:qi" /> :qi" /> :qi" />

% ?* j) k# f' G& Q恩，我见过一个中学物理老师，很牛X，输出无限电流。:tong

rayg

原帖由 小疯 于 2008-12-21 22:17 发表
老实人让偶想起给俺初中时的美好生活" />

0 R: k+ }0 p6 {" K9 {' M/ A6 K说说看?

小疯

原帖由 rayg 于 2008-12-21 23:04 发表


8 M9 t$ a$ \- v( y1 Z; [说说看?" /> " />

8 N! b0 R$ u! u4 s
+ o. x5 r. B4 ]9 p; S一直鄙视实验室的电源， 不就3、5个安培的输出，要那么大个嘛用？！3-5V的输出，220输入的话，指头大的变压器就成咯:vv 后来想起来，脸红。:tong

小疯

还要拆了才能数啊。
- ?4 M" n( u( \' J
绕2个，如何？
