即将公开“自绕变压器”！（实在看不下去了）

watklcvbs · 发表于 2008-12-19 22:24:10

有火药味,不要掐架,

来自深山 · 发表于 2008-12-19 22:24:30

原帖由 rayg 于 2008-12-19 21:49 发表 - p" }3 D/ ~4 u0 c6 ^8 w& g
: J0 W1 H; |9 S6 `* w& ^& S8 \

, A4 O: A1 j* y/ ^9 a
* M% \. n1 c- @7 g, S+ d 120V,6A,代表这个工具的输入功率是720VA& s6 x2 k+ _( V# t- i5 y3 K+ V
而他的有效输出是480W,这中间的差值是无功功率,既是有一部分能量没有做有用功
/ s5 n. f+ m0 E* L 这是标称的问题,有些厂商喜欢用输入功率来标,但实际都达不到那么大的输出功率

收到，谢谢！那是不是实际功能在大多数情况下都是输入功率的480/720(2/3)？
看看，看看，这么多人在等，闲着，都聊起其它的事了。
老实人，建议您冷静，咱不与小孩急，如果这帖子能学到东西，也是我们的福份，如果小孩说错好，您好好教育他，用爱来感动他。

:vv :vv :vv

俺是个老实人 · 发表于 2008-12-19 22:28:15

http://www.zuojiaju.com/viewthre ... a=&highlight=&page=回个头来看看大家的评价就知道是什么水平了,做人谦虚一点!
在这里同时向老李等提出强烈抗议，这样错误百出的帖子居然加分，这个问题早有专业人士提出，居然没被采纳，若被其它网站知道必是我坛笑话！！！。

[ 本帖最后由俺是个老实人于 2008-12-19 22:40 编辑 ]

xuefe · 发表于 2008-12-19 22:30:52

真理可能在少数人手里

俺是个老实人 · 发表于 2008-12-19 22:54:17

jht · 发表于 2008-12-19 23:39:29

老实人看来不怎么象老实人啊

背着房子流浪 · 发表于 2008-12-19 23:46:22

你跟谁又急上了

动力无限 · 发表于 2008-12-19 23:49:07

　　首先跟各位“木兄”抱歉一下：不是我想炒作，因为事情太忙，又要上班又要做很多其它的事，所以补帖不能及时，见谅！

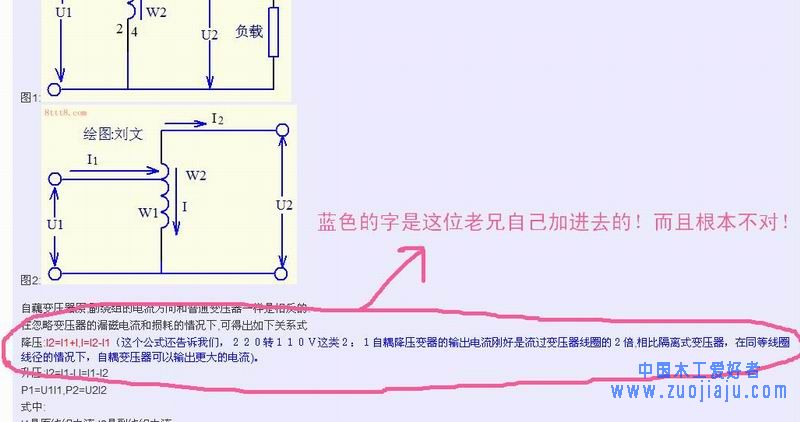

　　我先要说的是某年某月的某一天，有一位老兄发表了一篇文，可能是让大家“补习”一下关于自耦变压器的工作原理。文中引用了他人的论文，可惜不知怎么回事，竟然在里面乱加乱改，胡说八道。结果把别人给耽误了。这文你们也可以到网上找，很容易就可以找到原文的！我把这篇经过“倒装”处理的文给大家粘出来：

这位老兄还没有认真分析电路就想当然地说“２２０转１１０Ｖ这类２：１自耦降压变器的输出电流刚好是流过变压器线圈的２倍”，啊唷！不对头哦！
　　同样的电路我们再来重新分析一下：

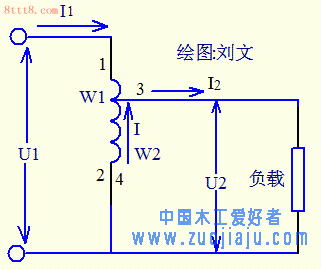

首先我们来确定一下在自耦变压器内的那个“公共绕组”（也就是2、3绕组）内的电流I是怎么得来的？很显然它不可能是“从天而降”的，它是由于流过原线圈的I1电流而产生的感生电流，也就是说：I的产生是因为有了I1才有的，而不是莫名其妙地从哪里窜出来的！其实自耦变压器的电磁部分计算都和普通变压器相同，我们可以先把它们看作普通隔离变压器来分析一下：如果是隔离的时候I1的电流是流经线圈1、2，而感应出来的I2电流是流经线圈4、3，它们正好是相反的。如果这时候我们把次级的线圈都合并到初级线圈中让它们成为“自耦变压器”这个样子，那么因为这两个电流是相反的，它就会抵消掉一部分而剩下I，所以就会有：I＝I2－I1
我们可以画成等效电路图后就可以看作：电流I1已经“改道”了，改流到I2再流经负载去了。　　
　　这样我们就发现一个有趣的现象：流经“公共绕组”的电流I在变小！负载的电流大部分是由I1来提供，而剩下的由感应出来那小部分电流I来补，而且中间的抽头越往上移，这个现象就更加明显！既然公共绕组的电流在变小，这就说明我们可以缩小2、3绕组的线径，而扩大1、3绕组的线径。这样就给我们节省了不少的材料，变压器就可以做到更轻一些，所以为什么说自耦变压器可以更高效的原因。但它也是有条件的，就是当变比K要小于2的时候才显出这个优点，也就是说：中心抽头越往上走，输出电压越高，就越有这个优点！因为越是接近输入电压“公共绕组”的电流I就越小，线径就可以更细小！理论上当输入与输入相等的时候“公共绕组”的电流I就等于0了，也就是自耦变压器其实也已经失效了。
　　自耦变压器中，I1可以看作是包含了向负载供电和把一部分电能转化为磁能经过互感，以I的形式来对负载供电。所以I1的电流要大于I，哪怕是输出电压是110V，I仍然要小于I1。至于那位老兄张口就说“做成自耦变压器输出功率一定是普通变压器的2倍！”这个不确切，因为它是有条件的！而且也不一定是2倍！

　　唉，有点累，先停一下，躲躲你们的“飞砖头”先。　（未完待续）

[ 本帖最后由动力无限于 2008-12-20 01:29 编辑 ]

俺是个老实人 · 发表于 2008-12-19 23:53:18

瓜娃子!是人都明白的道理还好意思拿出来说.
连2:1自藕降压变压器的输出电流是输入电流的2倍都搞不清楚的人还敢在这里绕变压器,丢人现眼!还不赶快洗了睡.
明天晚上再见.

[ 本帖最后由俺是个老实人于 2008-12-19 23:59 编辑 ]

俺是个老实人 · 发表于 2008-12-20 00:02:15

以下中是动力原文，留个证据。
开始！
　　首先跟各位“木兄”抱歉一下：不是我想炒作，因为事情太忙，又要上班又要做很多其它的事，所以补帖可能会及时，见谅！

　　我先要说的是某年某月的某一天，有一位老兄发表了一篇文，可能是让大家“补习”一下关于自耦变压器的工作原理。文中引用了他人的论文，可惜不知怎么回事，竟然在里面乱加乱改，胡说八道。结果把别人给耽误了。这文你们也可以到网上找，很容易就可以找到原文的！我把这篇经过“倒装”处理的文给大家粘出来：

2008-12-19 23:49这位老兄还没有认真分析电路就想当然地说“２２０转１１０Ｖ这类２：１自耦降压变器的输出电流刚好是流过变压器线圈的２倍”，啊唷！不对头哦！
　　同样的电路我们再来重新分析一下：

2008-12-19 23:49首先我们来确定一下在自耦变压器内的那个“公共绕组”（也就是2、3绕组）内的电流I是怎么得来的？很显然它不可能是“从天而降”的，它是由于流过原线圈的I1电流而产生的感生电流，也就是说：I的产生是因为有了I1才有的，而不是莫名其妙地从哪里窜出来的！其实自耦变压器的电磁部分计算都和普通变压器相同，我们可以先把它们看作普通隔离变压器来分析一下：如果是隔离的时候I1的电流是流经线圈1、2，而感应出来的I2电流是流经线圈4、3，它们正好是相反的。如果这时候我们把次级的线圈都合并到初级线圈中让它们成为“自耦变压器”这个样子，那么因为这两个电流是相反的，它就会抵消掉一部分而剩下I，所以就会有：I＝I2－I1
我们可以画成等效电路图后就可以看作：电流I1已经“改道”了，改流到I2再流经负载去了。　　
　　这样我们就发现一个有趣的现象：流经“公共绕组”的电流I在变小！负载的电流大部分是由I1来提供，而剩下的由感应出来那小部分电流I来补，而且中间的抽头越往上移，这个现象就更加明显！既然公共绕组的电流在变小，这就说明我们可以缩小2、3绕组的线径，而扩大1、3绕组的线径。这样就给我们节省了不少的材料，变压器就可以做到更轻一些，所以为什么说自耦变压器可以更高效的原因。但它也是有条件的，就是当变比K要大于2的时候才显出这个优点，也就是说：中心抽头越往上走，输出电压越高，就越有这个优点！因为越是接近输入电压“公共绕组”的电流I就越小，线径就可以更细小！理论上当输入与输入相等的时候“公共绕组”的电流I就等于0了，也就是自耦变压器其实也已经失效了。
　　自耦变压器中，I1可以看作是包含了向负载供电和把一部分电能转化为磁能经过互感，以I的形式来对付载供电。所以I1的电流要大于I，哪怕是输出电压是110V，I仍然要小于I1。至于那位老兄张口就说“做成自耦变压器输出功率一定是普通变压器的2倍！”这个不确切，因为它是有条件的！而且也不一定是2倍！

　　唉，有点累，先停一下，躲躲你们的“飞砖头”先。　（未完待续）

上面是你的原文，你就这水平，还好意思。

[ 本帖最后由俺是个老实人于 2008-12-20 00:03 编辑 ]

laoniu · 发表于 2008-12-20 00:03:20

继续呀继续呀继续呀

俺是个老实人 · 发表于 2008-12-20 00:03:46

原帖由 动力无限 于 2008-12-19 23:49 发表 . X x: _: S# O
　　首先跟各位“木兄”抱歉一下：不是我想炒作，因为事情太忙，又要上班又要做很多其它的事，所以补帖可能会及时，见谅！
5 A( `* T! f7 ?9 q% t* p) Y7 W4 v$ k, t$ E2 N9 M! p
　　我先要说的是某年某月的某一天，有一位老兄发表了一篇文，可能是让大家“补习”一下 ...

保留证据

俺是个老实人 · 发表于 2008-12-20 00:09:15

原帖由 背着房子流浪 于 2008-12-19 23:46 发表 : s" j$ G7 a/ U! ~
你跟谁又急上了

不晓得那里的方脑壳.

动力无限 · 发表于 2008-12-20 00:29:59

　　我们再来看看他那只所谓的“超级变压器”的铁芯到底能输出多大的功率？
　　有一点不得不说：那个所谓的“制作资料”，我也看了，和大家一样：第3页死机、或者弹出来。没想到“资料也不老实”，没法看完整，我不知道该老兄是否看完整了？其实你说的那个110V的时候你看看I是否等于I1，里面也有写到。是有点接近，但是还没有等于。还有一点，你可能没注意吧，那个是用IE铁芯来做的哦，环牛做自耦变铁芯的截面积与功率的计算不同的。环牛会更高效一点，它的铁芯面积与功率的计算大约是：面积的平方乘以1.5625　你那只32平方厘米的铁芯可以做：32X32X1.5625＝1600（VA），而你一狮子大开口：我的可以做5000VA！！！做得了吗？
　　变压器用热缩膜包那么死？你想把它给“活活闷死”啊？环牛不能这么来搞的，你要给它散热啊！如果你这么做还不如这样比较好：用一只全密封的铁盒把它封死不更好？这样还可以防尘，说不定还能防水呢。
　　　　（啊唷，先不忙先，我去抢两片刨花先，一下人家抢完了）
　　　　　　　　　　　　　　　　　　　　　　　　　　（侍续）

xuefe · 发表于 2008-12-20 00:59:29

如果调压器降压到110V还能输出两倍电流常规变压器卖给谁呢？
