将网上买的手电钻车床改造成电机皮带轮带动的工作进行中

  [复制链接]
 楼主| 发表于 2014-4-10 15:32:27 | 显示全部楼层

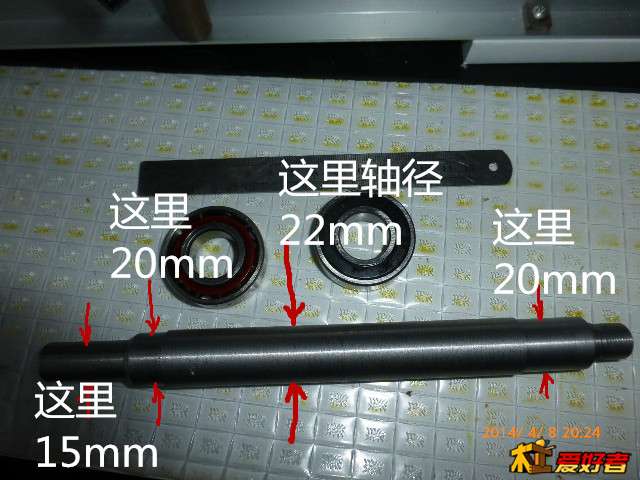

昨天重新订的轴到货了,回到家迫不及待的打开看。4 U4 ^! V: H8 a7 {2 G8 z
) S: v0 m2 O0 p" B; Q/ [+ m+ o装到小车上发现肩靠前的轴略有些粗,导致卡盘拧紧时挨不到肩靠,还差个1mm的样子,估计也就粗个一两个丝,在商家的建议下把轴夹到小车上开动车床用小锉轻挫了下,重新装好轴然后拧上卡盘刚好靠紧。开机一试,非常好几乎没有什么抖动了。
. v. F, \* s4 K  q  [/ y/ I P1050538.JPG

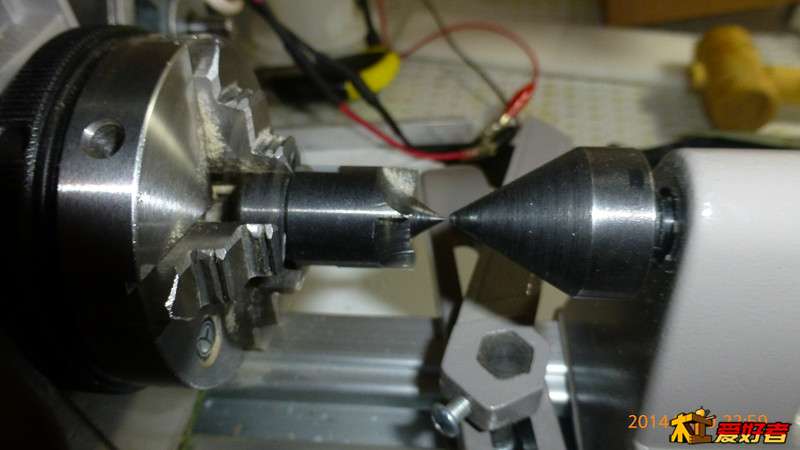

  |8 D% b1 n6 Y6 E, o直接用卡盘加好顶尖和尾顶对头,开机转动时同心度非常好,几乎没有什么抖动,完全超过了我的预期。下面的图就是在转动的时候拍摄的。
9 H2 T" E) F7 _* b P1050537.JPG

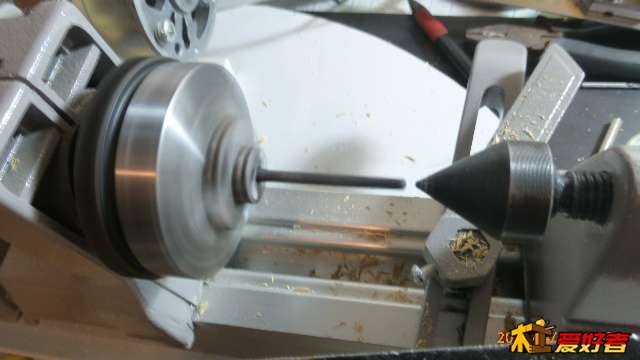

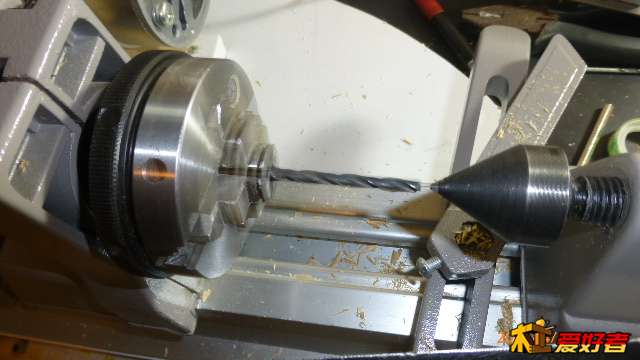

- {3 E' K. \/ O0 r/ Q5 W! |, c解决问题后的兴奋是难以描述的,为了再次测试下同心度,就给卡盘上夹了个小钻头,开机一试,依然是抖动极小,下面的图是我在用不同的快门状态下拍摄的,可以看到同心度很好。
  o" K8 j! h' ^3 d# s" P P1050544.JPG P1050545.JPG 5 r4 G* t# z) X+ g

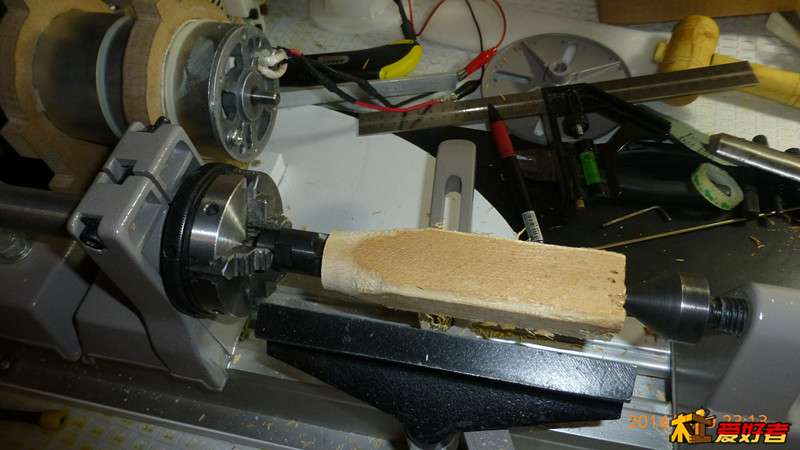

忍不住的夹了块小木条试试,感觉真是棒极了,再也没有那种跳动的感觉了。车圆后可以用车刀放在工件上测试,也不用停机观看是否足够圆滑,下面的图也是在不同的快门速度下拍的,可以感觉到车床及工件旋转的平顺。
' O5 C  U8 a3 q! f P1050543.JPG
% w; n! @) E, P* X P1050546.JPG P1050547.JPG ! z4 D* @8 V2 \
欲壑难填,解决了车床抖动的问题,立马就又想着解决前面所提到一系列其他的困难,真是困扰、想法、实践、解决、兴奋、新的困扰、新的想法……。diy就是这样循环往复的。仿佛没有尽头,和人生一样。" M+ [! T) q2 y: q7 t- ~# X
% e4 P! ^" `1 f! r- I7 I5 q" D  {5 s
& o5 Q2 v. v6 e1 j# F
' C8 Q% d/ l6 f6 i% ?' v+ ~

% V* c  s; O2 ^8 W0 v( P( s6 |$ r! Q8 r+ [
回复 支持 反对

使用道具 举报

发表于 2014-4-11 00:21:22 | 显示全部楼层
其待楼主不断的更新,完l善。
回复 支持 反对

使用道具 举报

发表于 2014-4-11 03:18:46 | 显示全部楼层
楼主加油,卡盘电机什么的链接有吗,有空也D一个
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-11 14:09:40 | 显示全部楼层
大道至简法自然 发表于 2014-4-11 03:18
; D- g5 }" m. T- ~楼主加油,卡盘电机什么的链接有吗,有空也D一个

0 }) b1 U& _9 A3 W1 W( ?6 ^卡盘是在制作轴的商家处买的,前面有链接。电机是http://trade.taobao.com/trade/de ... eID=549298918972875  q. t' n5 X( Q6 m  J
回复 支持 反对

使用道具 举报

发表于 2014-4-16 20:43:57 | 显示全部楼层
学习了,感谢分享
回复 支持 反对

使用道具 举报

发表于 2014-4-17 17:43:27 | 显示全部楼层
很给力的作品
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-22 20:18:17 | 显示全部楼层
这几天改装小车用电安全和动力部分做外壳的工作在缓慢的进行中。原因是一方面没想好怎么干最好,另一方面是少些配件。这东西就这样,稍微放一放,想法也有了,替代配件也有了。闲得无聊时,试着给家里放置多年的锉刀装个木柄吧,没有水平,因为没做过,大家不要见笑。先找了块木头如图:
/ P% n1 J! v5 x! p3 U P1050592.JPG

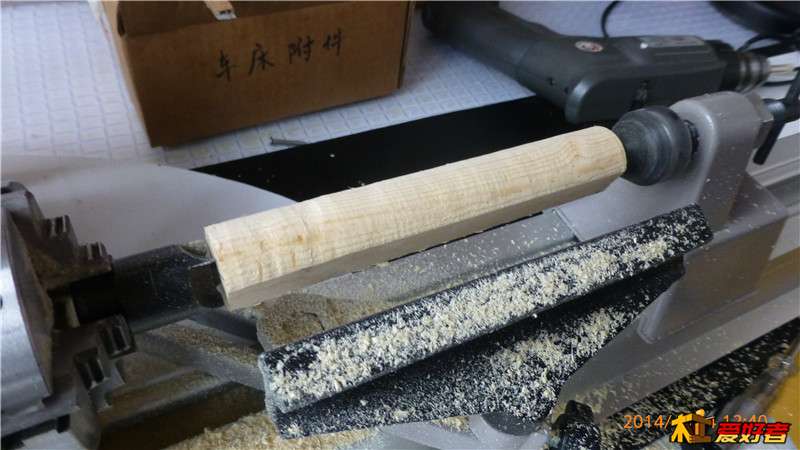

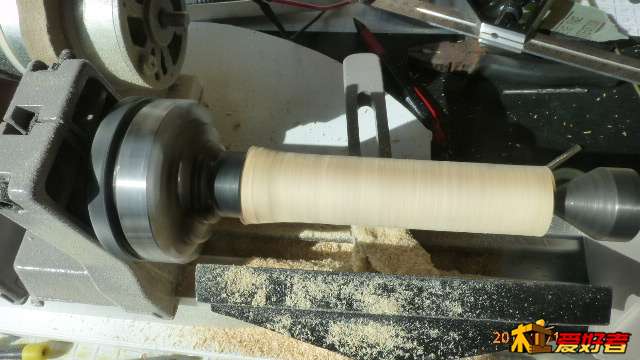

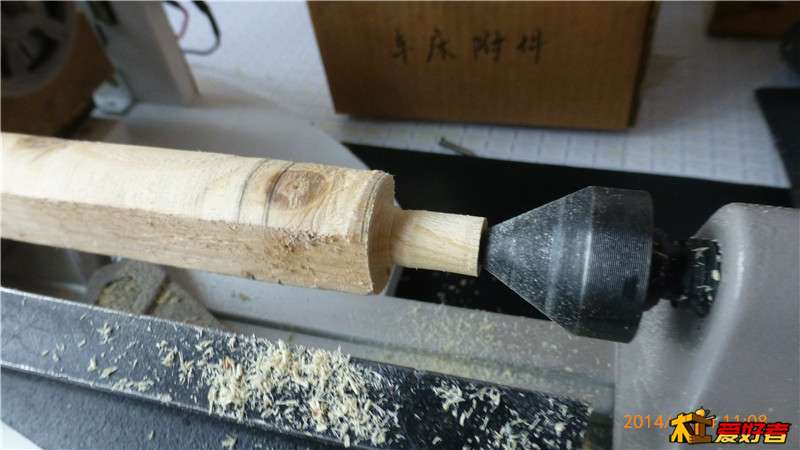

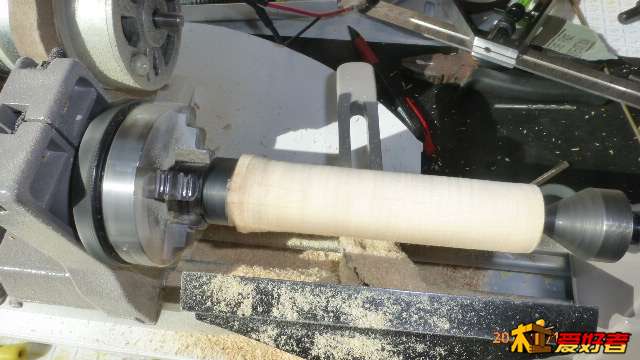

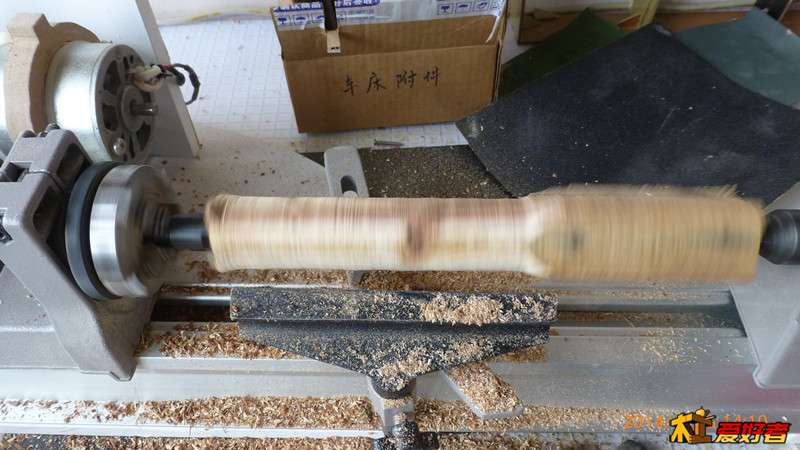

) C" `: n! i0 A5 q8 J# V/ \6 d在车床上开始加工
" O3 Q2 V: }$ ~; ^4 ?% D P1050598.JPG ; b( M) J" z5 e" W, D3 o

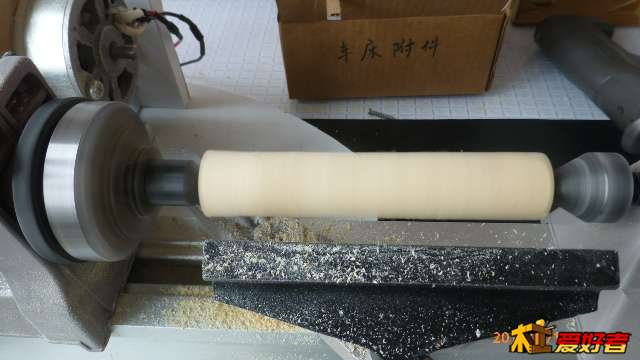

来张静态的
; x- ^( X: P' O( e P1050599.jpg

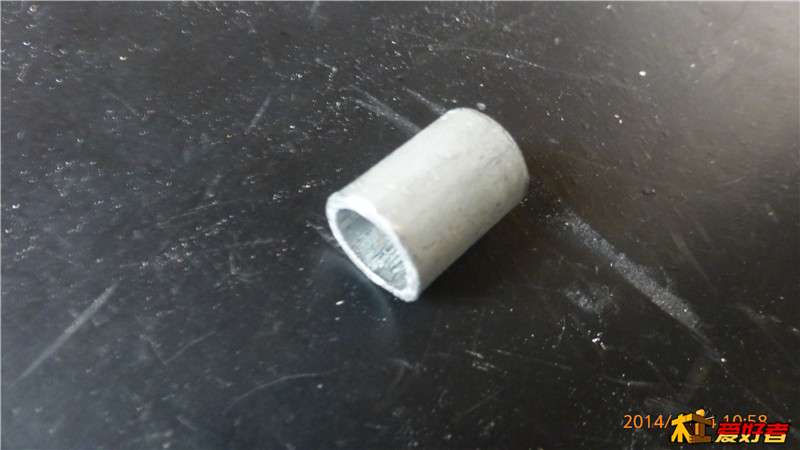

# E/ s& ?- [1 N. s* T* m没有铜套,在家里有膨胀管,把这个锯下来应该能用吧。
) V: X; y( x) Q7 I( D5 C9 r P1050574.jpg
& ^5 h9 V6 c- |- }4 F! T; X) s  L P1050575.jpg

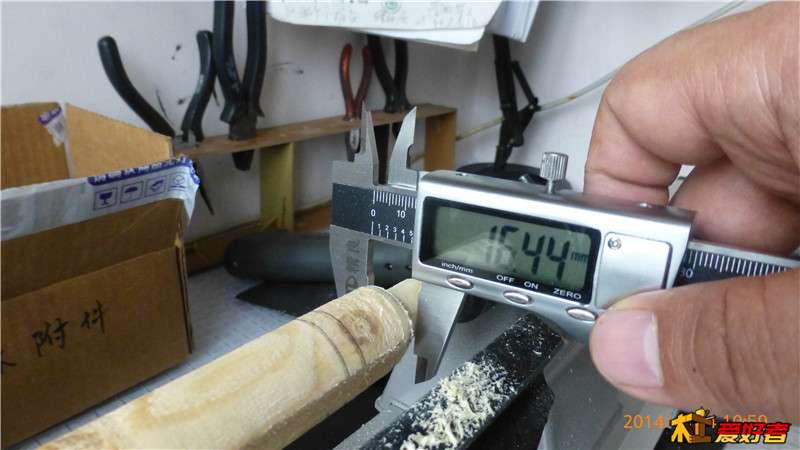

* e# I' ~3 b0 o1 o用卡尺量好内径然后车到合适的尺寸3 y; S2 D  O* Z7 E+ k4 L' ~
; n% m& \. Q! a# O! i2 b/ z" u# B P1050577.jpg 9 j( g" p( g7 h9 S$ G: U
P1050579.jpg 2 r& }5 s# z4 K( h0 Q! P6 X

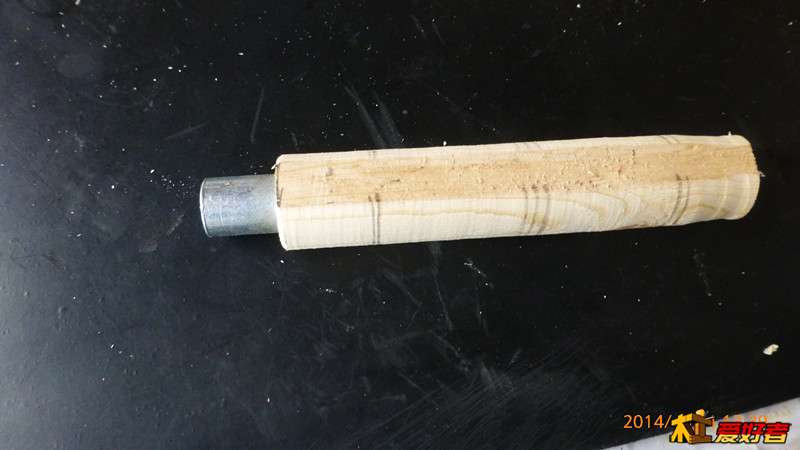

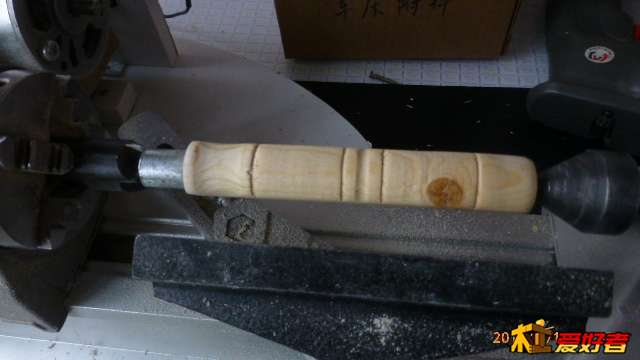

装好铁箍,准备继续加工7 g" ?0 G; M8 ]
P1050601_副本.jpg * a2 E( Y: S5 K0 d
P1050602_副本.jpg 7 m3 e; V9 ^' y* V" d, W
P1050604.JPG 3 ~" O) k/ h. X1 R, E' D

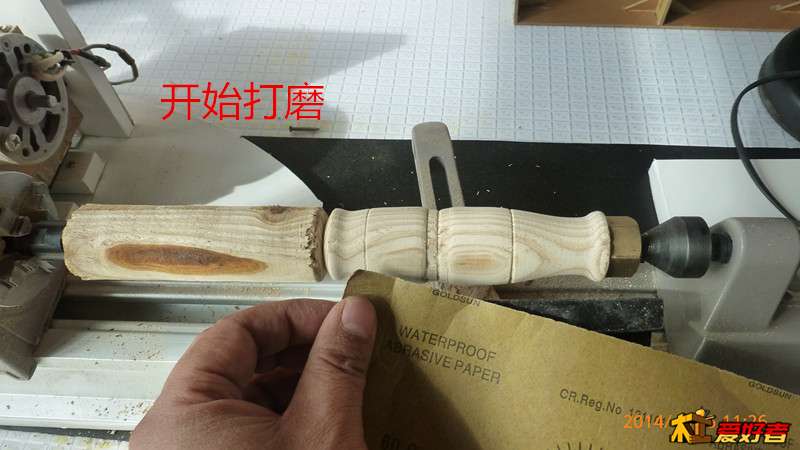

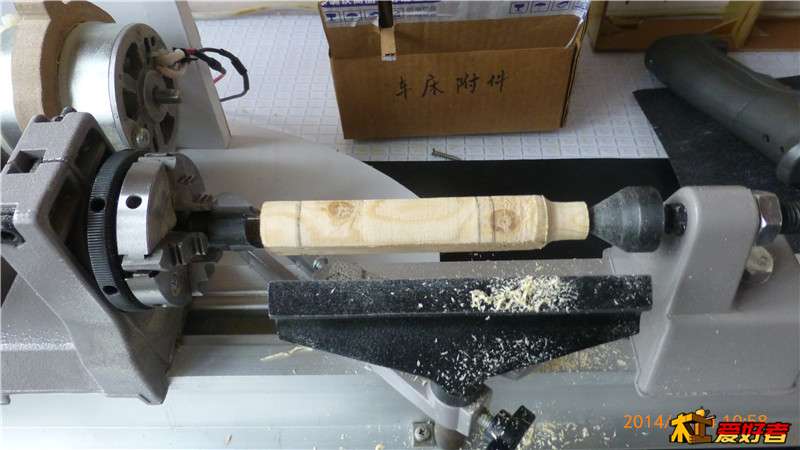

打磨以后的样子3 x' f7 o; f9 _
P1050606.JPG 7 M  D" }0 R# ]

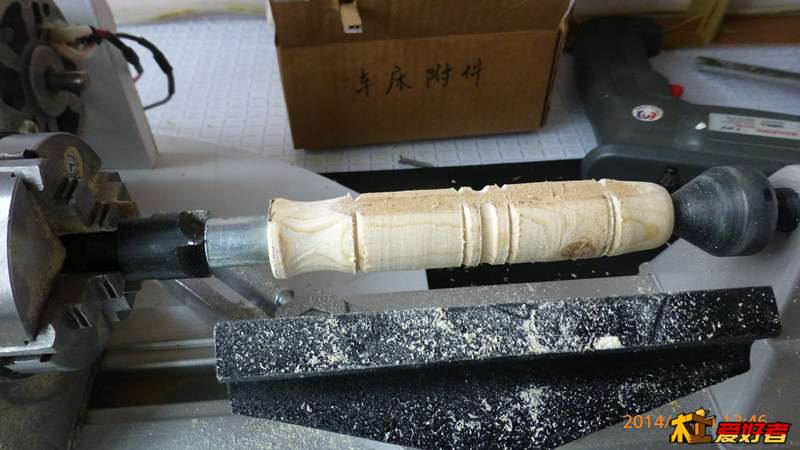

由于这块方木条尺寸原因,所以就没有完全车圆,否则就太细了,不过这样看上也没啥不好的,关键要能用就好。
5 P* ]3 Q- i6 n# v P1050613.JPG

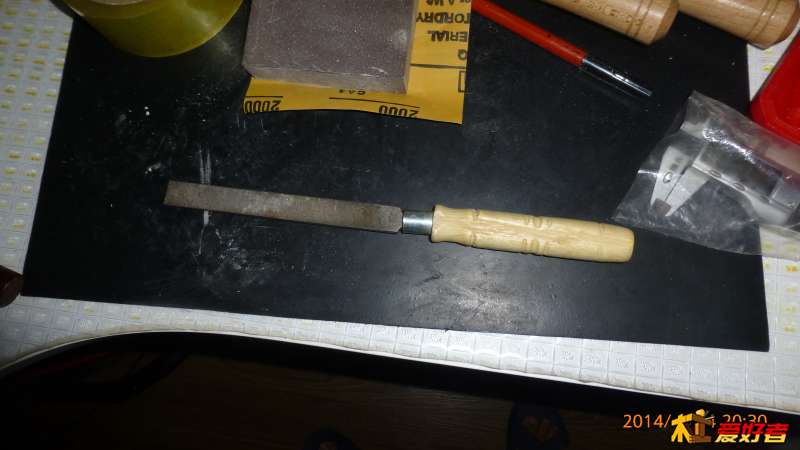

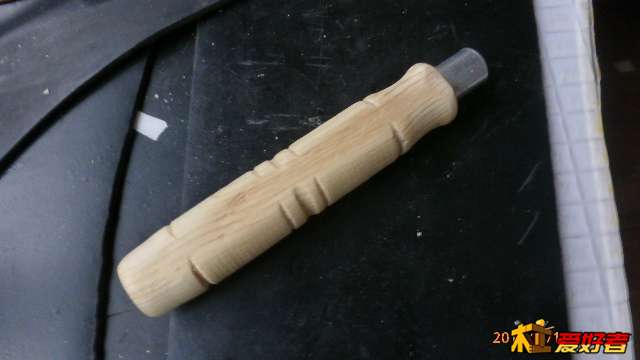

3 j* ^5 m0 }6 @# Q+ Y然后就是打眼安装,完成后自己不算十分满意,感觉有点粗糙。打算利用积累的经验再做一个看看。8 F' P0 J+ _9 K  `6 F
201713sxvtxaozx7n51abn.jpg / U( R* _* W) f3 r) e
+ x3 H- T0 b% W) H# ^7 s8 z
5 z0 Y- ]5 ~# B) K6 \, n9 H2 z, h. L- h! ~9 P& [, n

& x5 ?6 a5 Z& t. S0 |% U$ g6 d" |
; g# v! E/ Y- v# F; o3 X
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-23 13:07:01 | 显示全部楼层

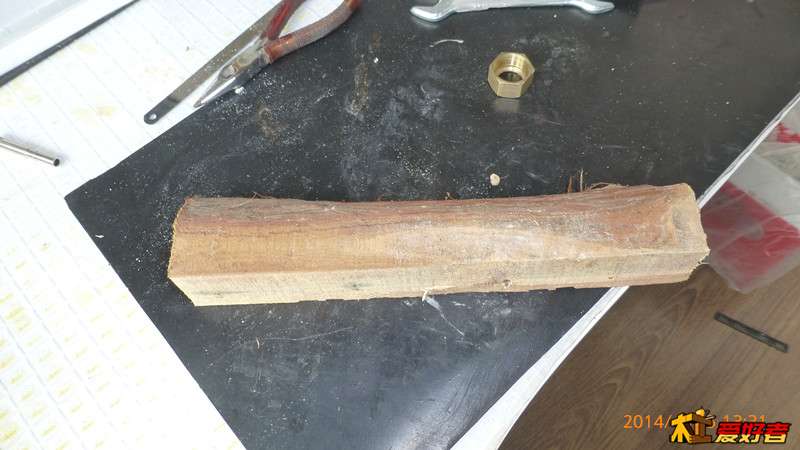

又找了块木料,也不知道是什么木头,有认识这块木头的木友给说下啊。打算给木锉做个木柄。 P1050632_副本.jpg : O; y1 p/ r5 A% O* @

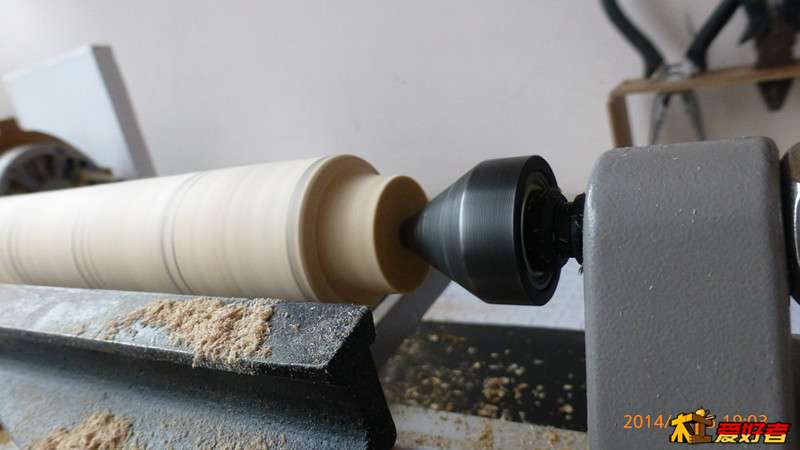

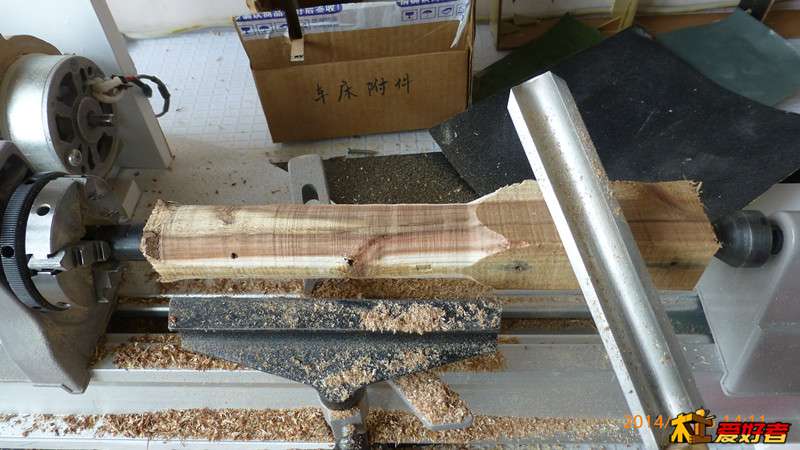

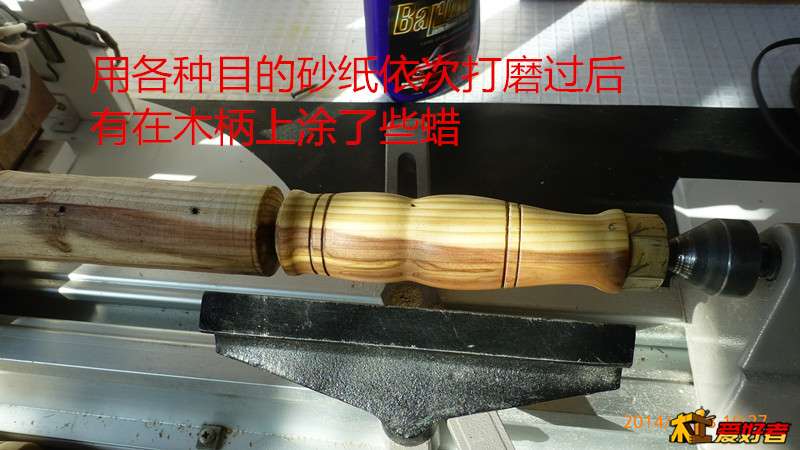

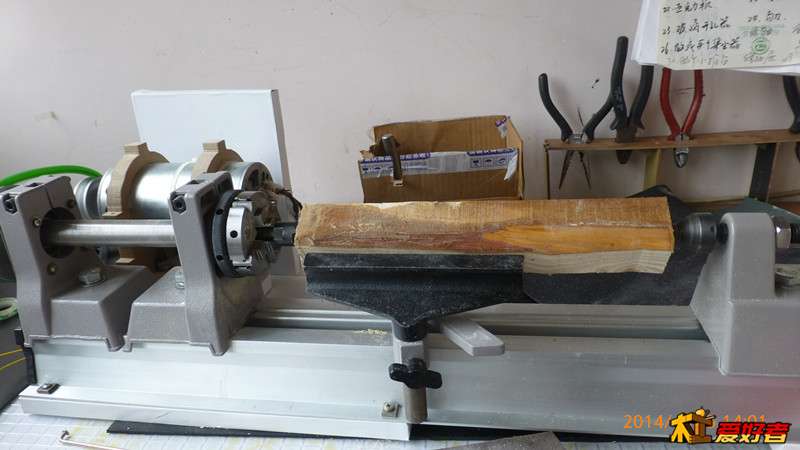

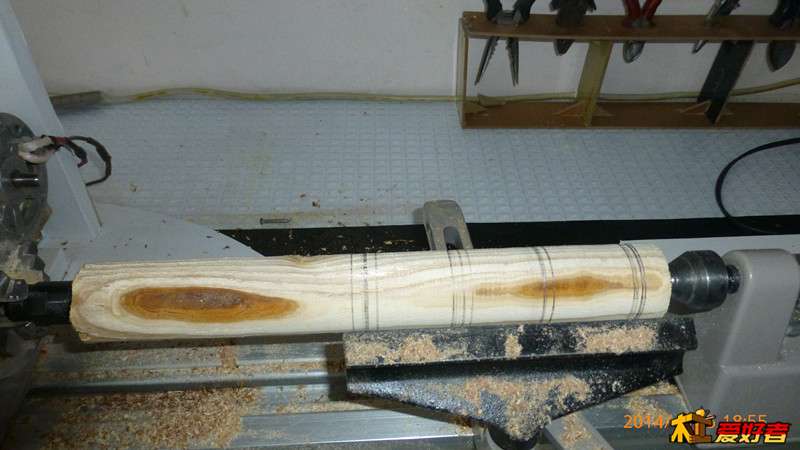

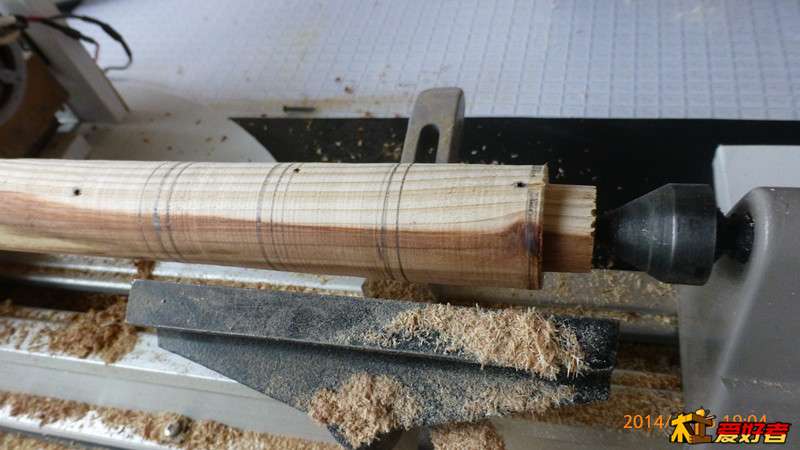

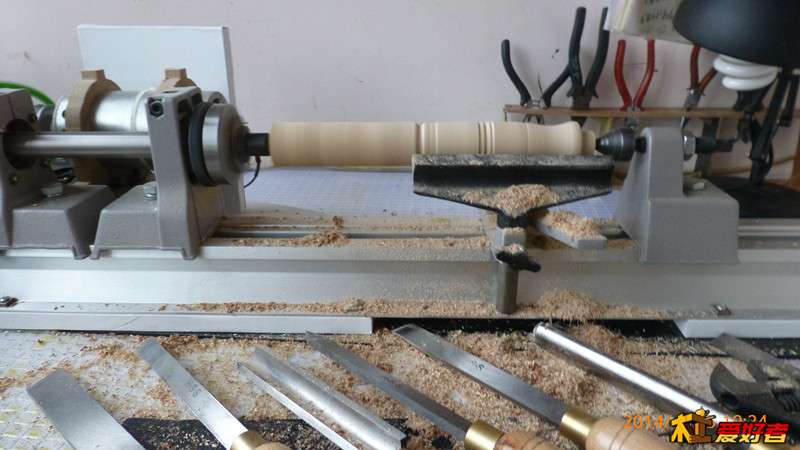

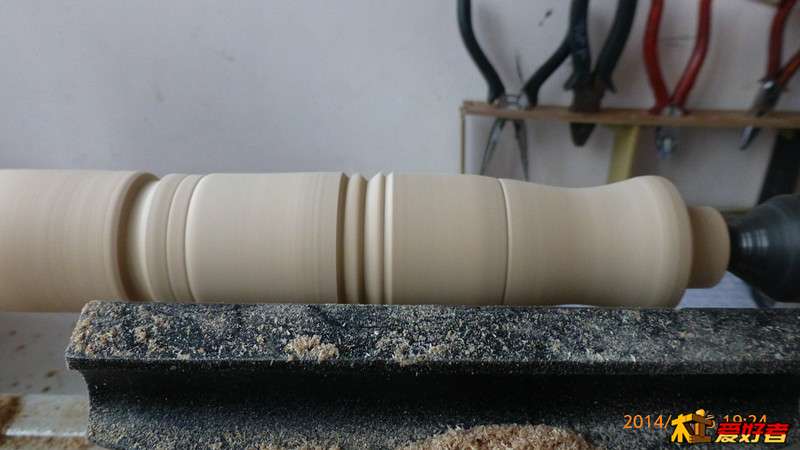

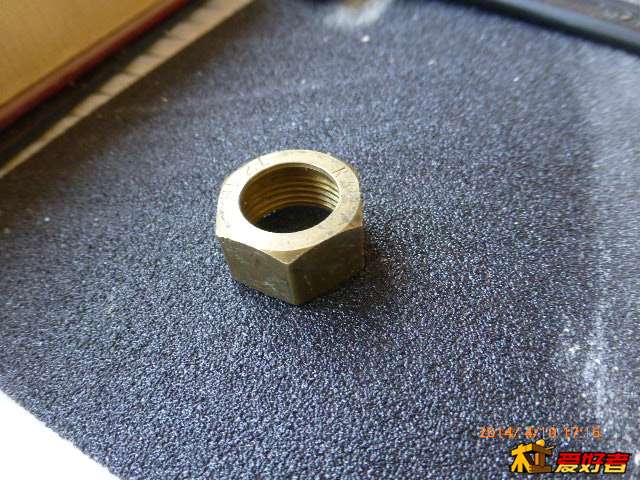

木头的一边不太规则,为了车床方便加工,先用拉花锯把一边锯的规整些。 P1050634_副本.jpg 开始上床加工 P1050635_副本.jpg P1050636_副本.jpg P1050638_副本.jpg 先车成圆棍,有点长,用不了这么多 P1050639_副本.jpg 由于这次木锉的铁柄较宽,所以要用粗一点的圆箍,在家里找到一个水暖上用的铜螺帽,觉得尺寸差不多就用它吧。 P1050557.JPG 继续深加工,看着飞舞的木屑,闻着淡淡的木香,一点也没有老婆大人所说的脏、吵、乱的感觉 ,看样子同一个事物站着不同的角度来看得出的结论往往是大相径庭的。生活中也莫不如此,这个问题看得越透也就越平和越宽容。这diy的收获也太大了吧,居然有了思想上的升华,直到脖颈的疼痛才让我从胡思乱想中醒悟过来,我已经干了很久了,该休息下了。 P1050647_副本.jpg P1050648_副本.jpg P1050651_副本.jpg P1050652_副本.jpg * \8 G! a' b) p2 q
0 l( u# \7 e( ?# x: `/ j! P& s  V
' B) x# ~9 d: E5 Q* k# p5 |  ~, x- _8 w
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-4-24 18:59:51 | 显示全部楼层

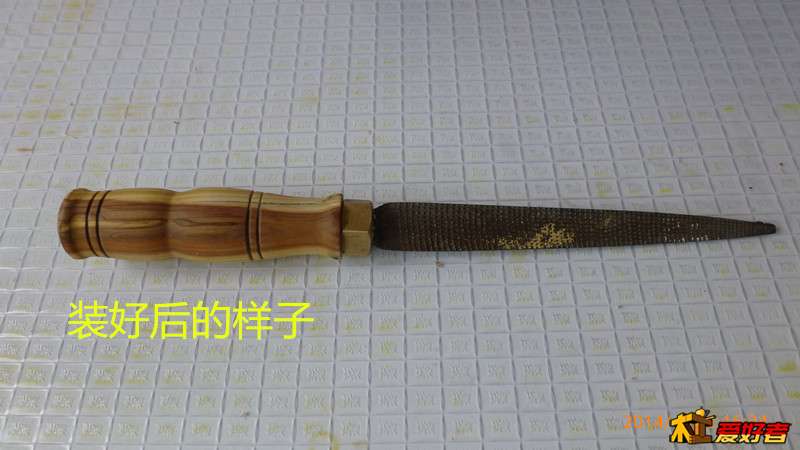

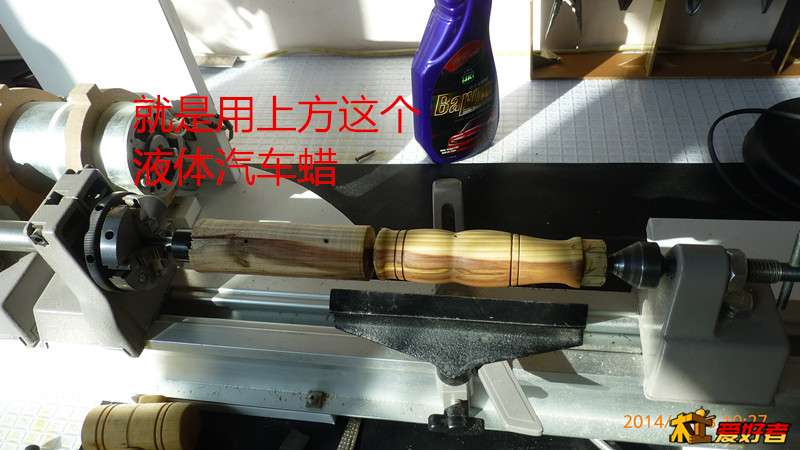

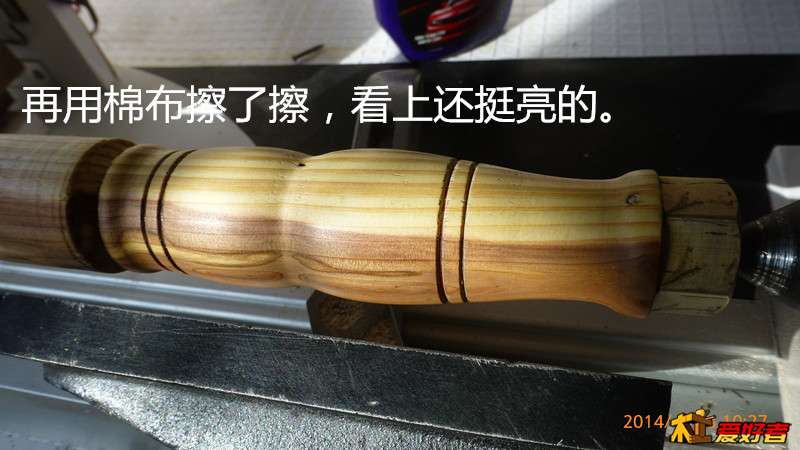

不知道是车刀使用不当,还是车刀不够快,或者是转速调的不对,抑或是这种木头太脆,在车木柄时总是时不时的有些小地方要被磕掉,木柄中间就被磕掉了一点,只好一起打磨掉。 P1050653_副本_副本.jpg P1050663_副本.jpg P1050664_副本.jpg P1050665_副本.jpg P1050673_副本.jpg P1050674_副本.jpg P1050753_副本.jpg P1050751_副本.jpg 另外小车床的用电安全的改造工作已经完成,有空就会穿上了请大家给 指点指点的。) A2 a$ C0 S5 u9 N, m" f& p. s
回复 支持 反对

使用道具 举报

发表于 2014-5-7 00:11:42 | 显示全部楼层
不错 好
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-13 17:37:38 | 显示全部楼层
本帖最后由 才郎 于 2014-5-13 17:43 编辑   `5 w1 v- b, Q
1 s2 V9 ]! u/ `# ?

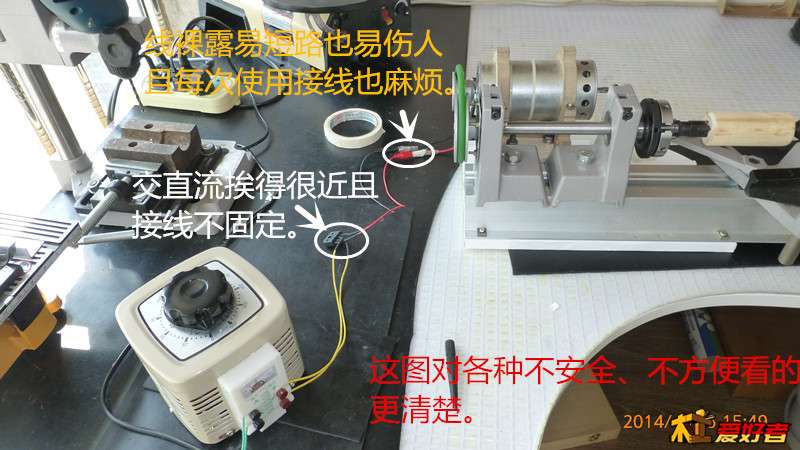

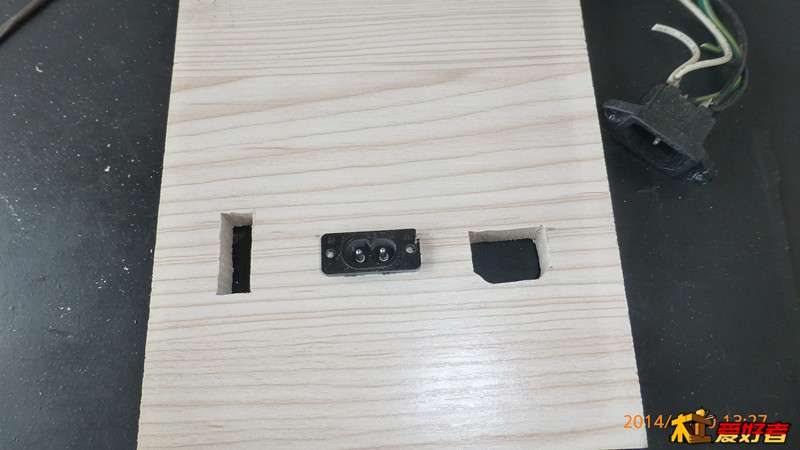

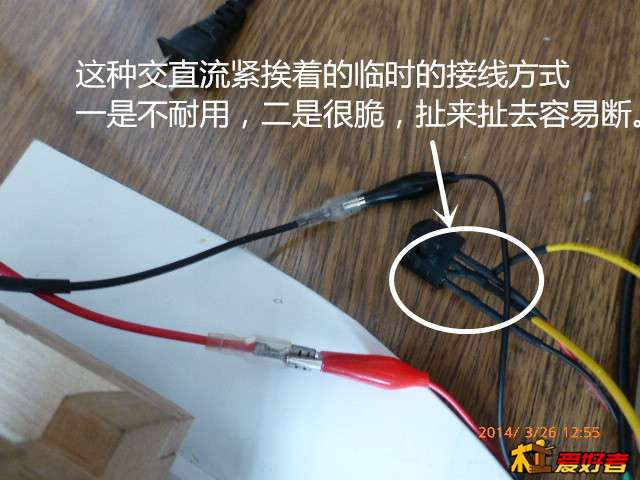

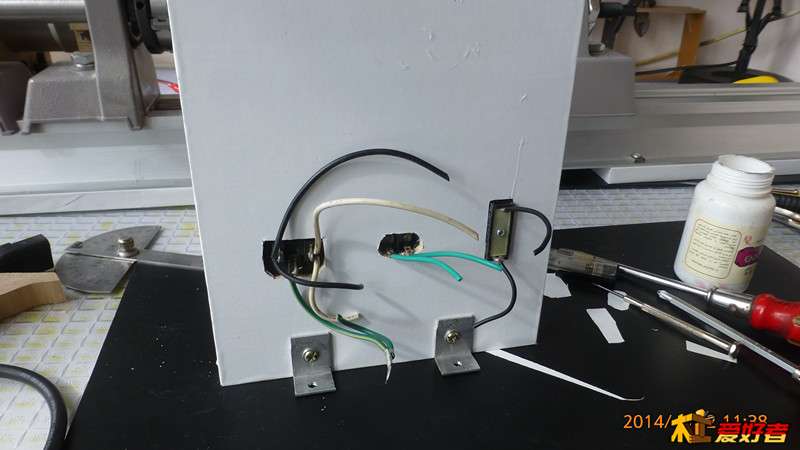

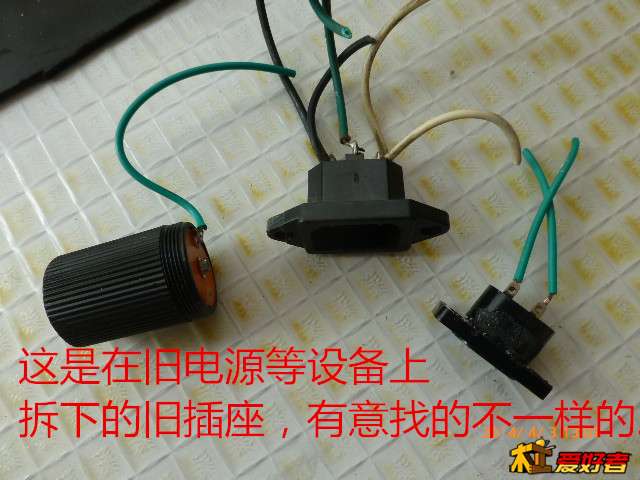

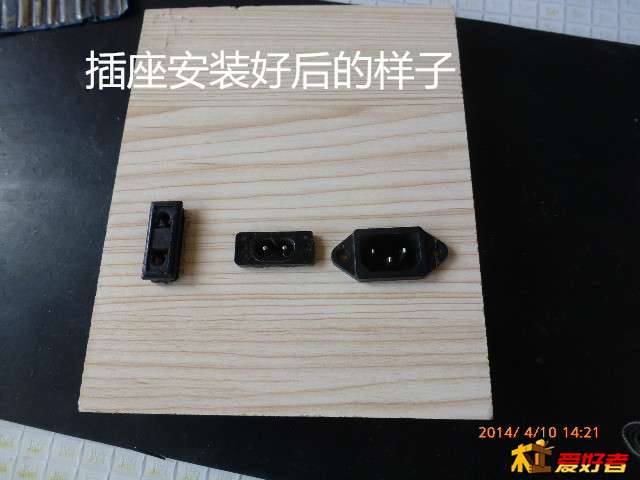

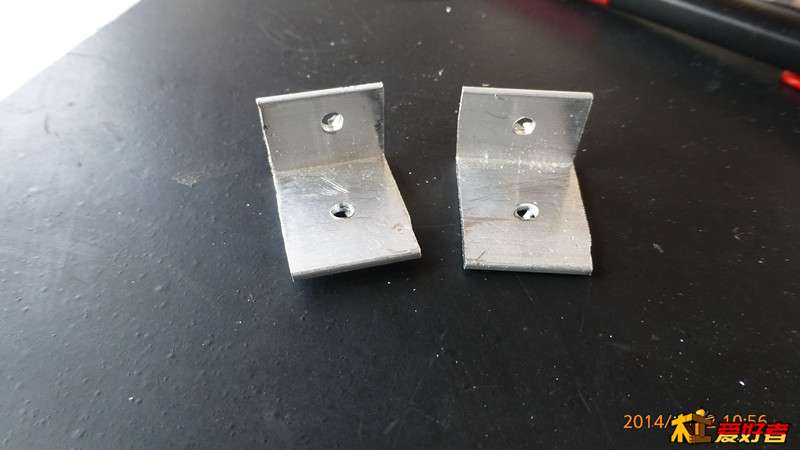

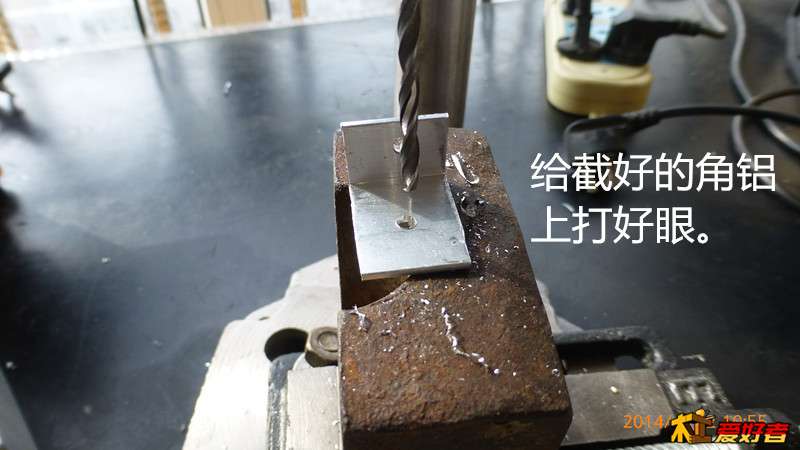

这段时间没心思发帖,其实小车床的用电安全和防止木屑落入电机的外罩已经做好了,不算好看,但是觉得挺实用的。今天闲的无聊就发几张图吧。下面就上图了 P1050388_副本.jpg P1050374_副本.jpg P1050402_副本.jpg P1050431_副本.jpg 上面的图片已经将用电的不方便和危险说的一清二楚了,下面就是有针对性的改造了。 P1050529.JPG 然后根据插座的形状在一块木板上掏孔,发现了一个更安全点的方形插座,就把那个圆形的替换了。 P1050552.JPG P1050554.JPG P1050563_副本.jpg P1050564_副本.jpg 安装到木板上,下面是木板正反两面的照片 P1050566_副本.jpg P1050565_副本.jpg 待会大家就能明白我为什么非要选择三种不同插座的原因了,为了解决这个问题困扰了我很久,最终想出了这个我认为颇为得意的方法。
* ?/ D. E6 ~) b& t5 {
回复 支持 反对

使用道具 举报

发表于 2014-5-18 09:05:12 | 显示全部楼层
才郎 发表于 2014-3-27 23:12
) ]3 i( `2 P- O/ [# X# U) x. H; v- n( T现在要解决的就是抖动的问题了。分别调整了夹座的高低、间隙,重新夹了卡盘、转接轴,都不管用,一直是绕着 ...

% @' `3 i6 x5 Z% K* x( A% C可能是夹头连接的传动轴是弯的,还可以检查夹头固定的地方是否有偏移。" I# x4 ?, S5 d  [/ P
3 k4 }1 f+ e7 V( z; E
回复 支持 反对

使用道具 举报

发表于 2014-6-6 00:22:52 | 显示全部楼层
看帖必回,拿分走人。
回复 支持 反对

使用道具 举报

发表于 2014-6-6 22:11:10 | 显示全部楼层
59楼的建议不错。角磨机上用的粘盘,能粘换各种目的砂纸,只是花盘中心得焊接一个螺丝并保证同心度
回复 支持 反对

使用道具 举报

发表于 2014-6-13 11:12:58 | 显示全部楼层
真是不错,学习了。
