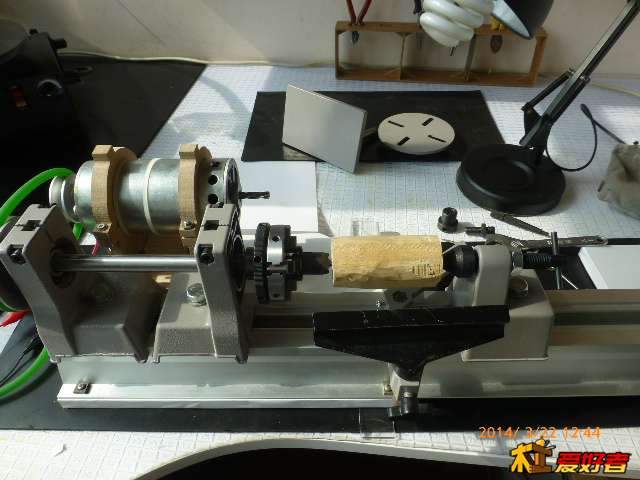

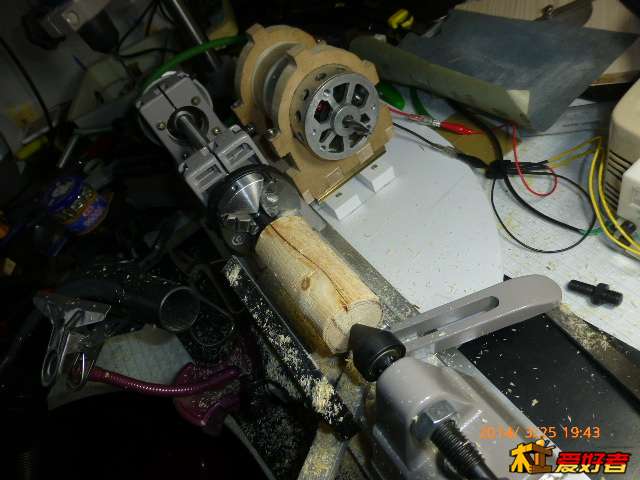

将网上买的手电钻车床改造成电机皮带轮带动的工作进行中

才郎

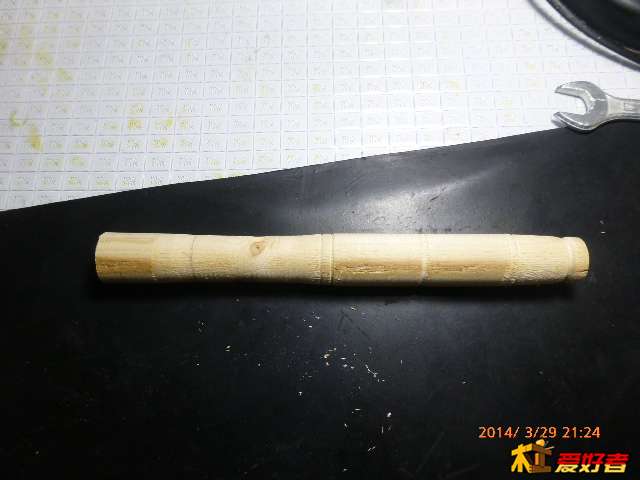

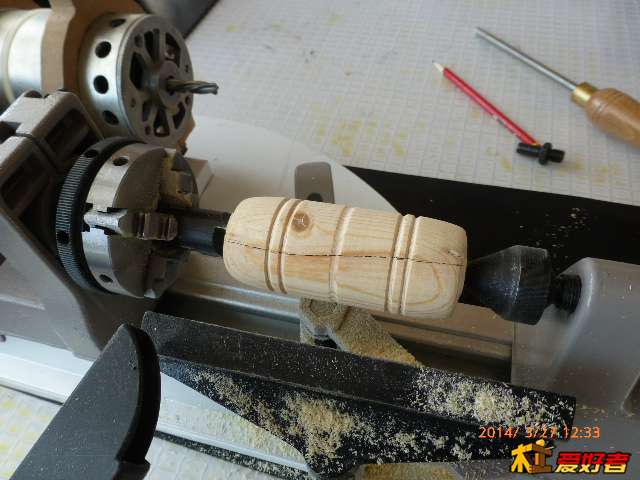

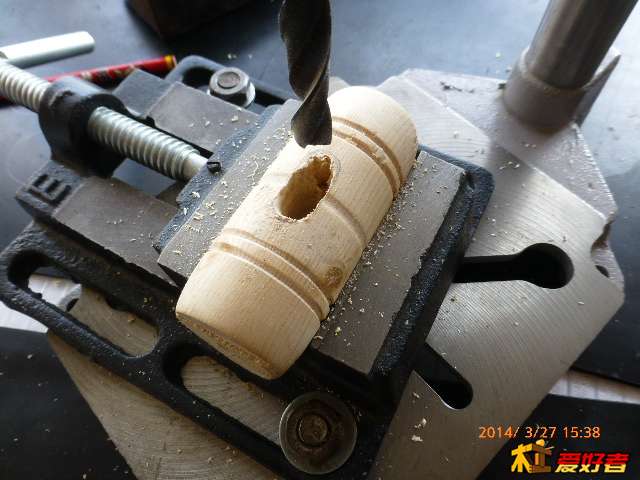

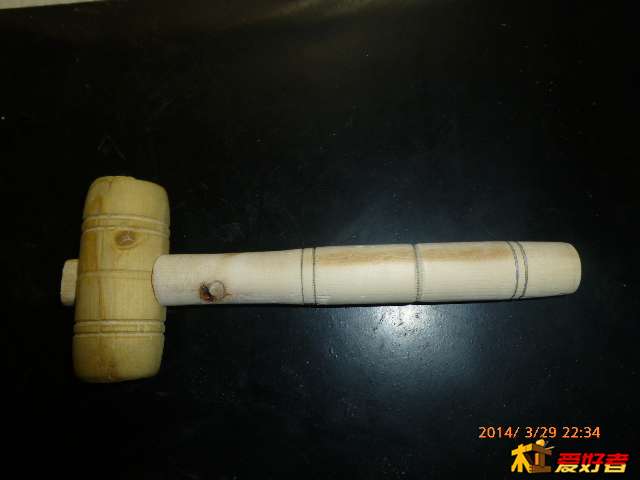

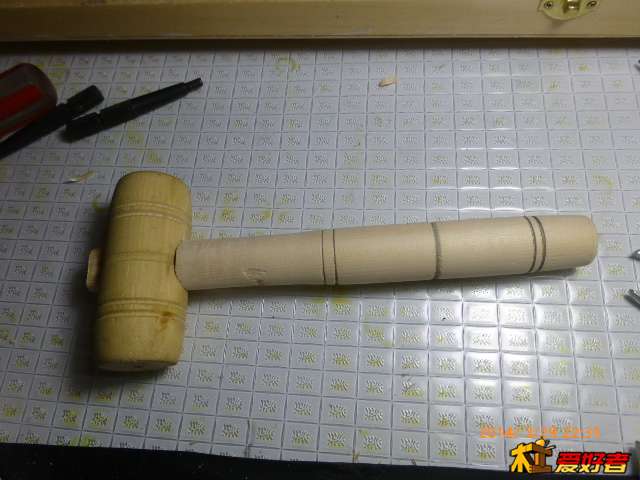

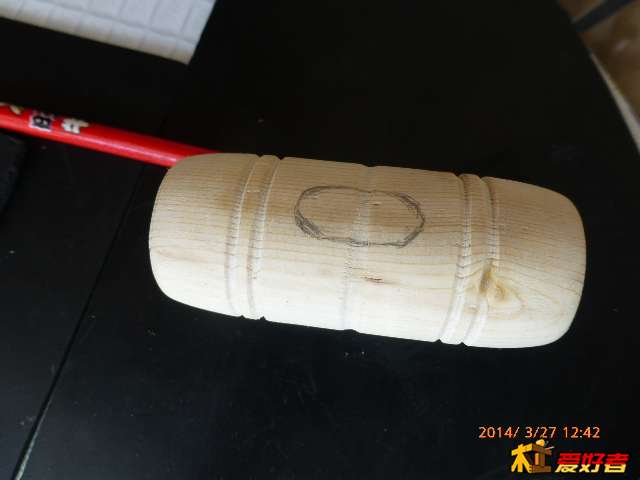

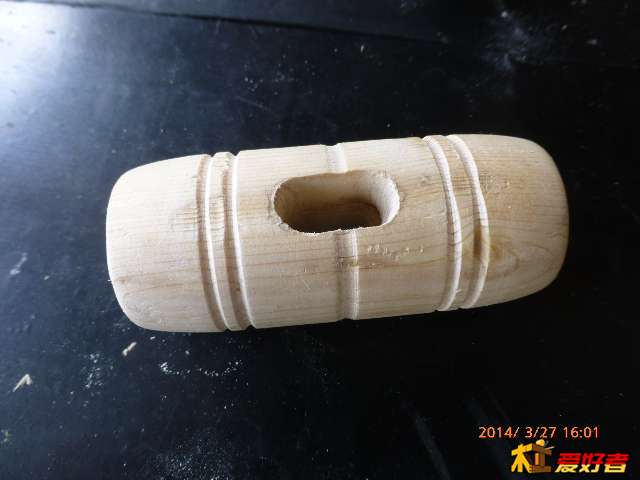

下面是我用改装的车床做的一个小木榔头，声明一下，这可是本人平生第一次用车床做的第一件作品呀，请大家多提宝贵意见。
3 e* X# R8 I7 `

- K( _8 F, t6 h) e" E% i
* ^# o% G  j$ f( Z# y! ~$ @

& s4 |& h  U0 w
8 _0 @3 u; ^/ t9 O) i) s0 K, o

( P7 I1 E2 n7 o" N+ s! H! t+ t
6 j& m+ Q6 W. }

wangxulive

好东西啊

孝陵卫

不错了，我还在手机材料当中、

才郎

简写大卫 发表于 2014-3-29 21:32
你用的电机是220V直流电机，77块钱，还送整流元件，有网友拆开后说，你使用的电机的皮带轮方向的轴承是滑动 ...

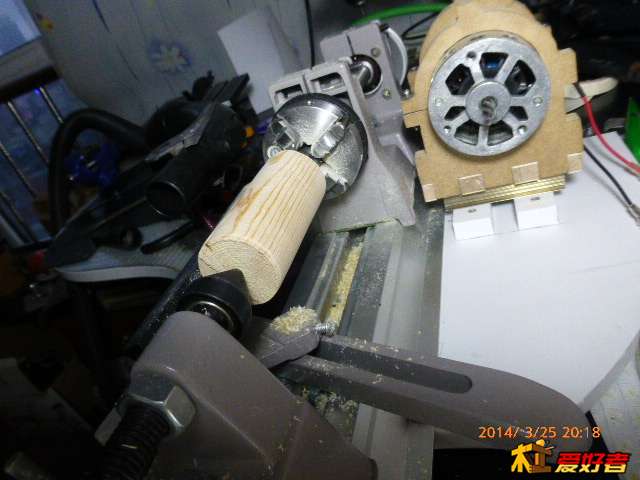

虽然没拆开电机，但是估计你所说的电机的轴承问题应该是正确的，所以今天直接就将电机掉了个，用皮带轮顶丝直接固定在花轴上，用起来没问题。另外前面我发的那张轴套的照片就是套在花轴上拍的。能用。

才郎

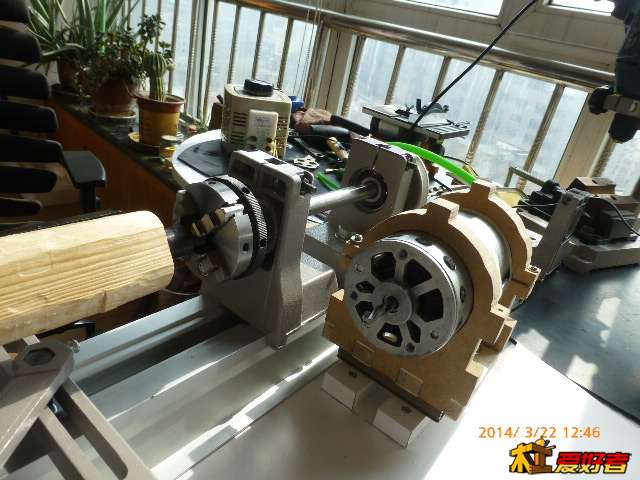

今天和给我制作轴的商家一起就我车床卡盘抖动的问题进行讨论，双方一致认为有以下几个原因，一是夹座之间的距离有些长了，是150mm。二是主轴和距离相比显得有点细了。三是没有肩靠。所以对方答应再给我做一套主轴，20mm的，螺纹采用后段是m14的，前段是m12的，这样既可以上卡盘也可以直接上我那个m12的顶尖了。货还没发出来，期待中。另外电路安全的改造也大致有了思路。慢慢收集材料，慢慢干，呵呵。

ccaq

请问这个架子卖的上面配的只有一个夹坐,那另一个是后买的吗?多少钱可以再配一个夹坐?谢谢

才郎

ccaq 发表于 2014-4-1 16:45
请问这个架子卖的上面配的只有一个夹坐,那另一个是后买的吗?多少钱可以再配一个夹坐?谢谢

3 {% j% E' ]# L% C是的，另一个夹座是后买的，这个商家给我是90元卖的，我觉得有点贵。不过为了diy还是买了，个人觉得卖个50元差不多。或者在网上搜搜有没有其他卖电钻车床的商家，也行别家的夹座卖的便宜。

学做木人

请问你的小台锯左哪买的，有连接吗。

五分钟

花费不少心思，确实有乐趣也有辛劳，等着成品。

才郎

学做木人 发表于 2014-4-1 23:46
1 W2 o2 ?* }1 L/ g- a9 s8 R8 L请问你的小台锯左哪买的，有连接吗。

- ?2 l" k1 R: N( {网上挺多家卖的，我是在这家买的。http://item.taobao.com/item.htm? ... &id=19577876475

学做木人

才郎 发表于 2014-4-2 13:01
网上挺多家卖的，我是在这家买的。http://item.taobao.com/item.htm?spm=a230r.1.14.166.OLjcox&id=19577 ...

非常感谢，你做的这套车床很值得参考，准备仿一个。
) A1 T. c+ U; s2 V+ `2 ]( w% o

hd0453

改造得有模有样，不错。
提两个建议，轴承如果采用法兰轴承或卡簧轴承，就不怕主轴串动了（其它想用这个方法改造车床的哥们可以考虑）；
电机花轴的各沟槽内可以嵌入合适粗细的铁丝或钢丝，既可以解决摆动问题，也可以将电机倒过来用；
8 o# e/ T& A5 g+ W6 m电机吸风口侧安装一个挡板或护罩，使直接吸力减弱，就可以少吸或不吸入木屑。也可以用胶带粘住电机的各风口，但不利于电机正常散热。

hukeer5316

才郎 发表于 2014-3-29 19:02
今天继续看图，看下面的三幅图，花盘等配件都是原来的手电钻车床给配好的，如果不能充分利用就有点可惜 ...

: A( s  e1 J" O3 s! c# ]3 D6 B5 N你看看角磨机有一种粘盘，它的砂纸就是站上的。
; R, q; K9 \9 H/ e  r

才郎

hd0453 发表于 2014-4-9 09:27
- R5 ?8 K* x- n5 E- U# G# h改造得有模有样，不错。
' U! v# t. W6 Q! e( n" Z" R9 a6 @+ p提两个建议，轴承如果采用法兰轴承或卡簧轴承，就不怕主轴串动了（其它想用这个方 ...

. y% I/ i6 W, h3 L& _谢谢提醒，我正在打算普及轴承的知识，什么法兰轴承、卡簧轴承长什么样我还不知道呢，抽时间我看看。现在我的这个办法可能不是最好的，但是也很有效，不串动了。另外这两天我给花轴上套了个塑料管，然后再上好皮带轮，已经比以前跳动很小了，如果将来要是又开始跳动的话，我就采取你的方法解决。至于电机进木屑的问题，我打算和用电安全的问题一并解决，就是给电机和传动轴做个外壳，这两天正在进行中呢。

雕刻机迷

bleaf 发表于 2014-3-28 16:01
我也打过这玩意的注意，也是准备两个夹座改电机皮带式。后来纠结了一个多礼拜，最终还是删除了收藏夹里的收 ...

3 g) M3 s3 h* i5 [, X: J我也收了两条织布机的燕尾轨道 却无从下手 可以 看看你的小车吗 顺便教我做个小车可以吗？
