将网上买的手电钻车床改造成电机皮带轮带动的工作进行中

散宜生

步骤清楚，问题明确，解决合理！期待后续！

才郎

散宜生 发表于 2014-3-27 23:58
步骤清楚，问题明确，解决合理！期待后续！

谢谢夸奖，还有好多困难呢，到时候提出来还望指点。
- H! \+ r" t- g8 t7 W( G

才郎

域工坊 发表于 2014-3-27 22:16
" g+ A- h0 S9 i1 l5 e不错不错。。。。。。学习学习。。。我也在做床

# r; S. n$ a( r; z2 }4 s% f好呀，做好后发帖交流一下。
1 _) H* v# \! ]( |, j

才郎

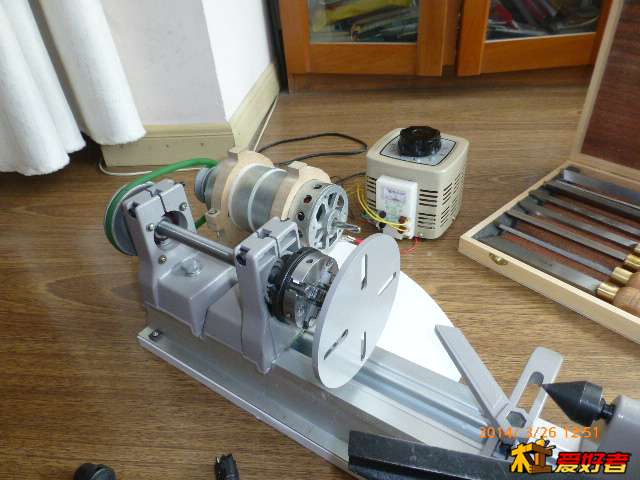

后面的工作我才感觉有点渐入佳境的了。因为之前不管怎样，我对我要怎么改造这台车床都大概有个底，基本上是按部就班的进行的。现在的事情就麻烦了，因为我有些知道该干什么了，但不知道怎么干。还有些呢干脆连干什么都还不知道呢，只是知道事情还没完，你说这刺激不刺激！这其实和户外的探险还真有点相同的地方，都是男人喜欢的方式。废话少说，不管知道不知道，会不会，该怎么干不说，起码脑子要清楚吧，让我来捋一捋吧，为了方便脑子捋清楚，还是照着图来吧。

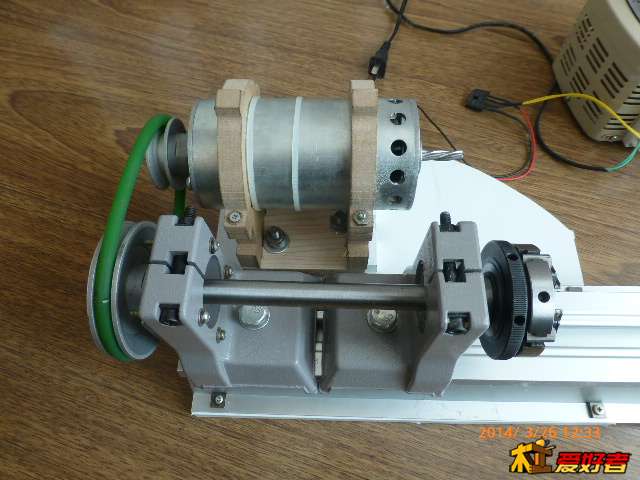

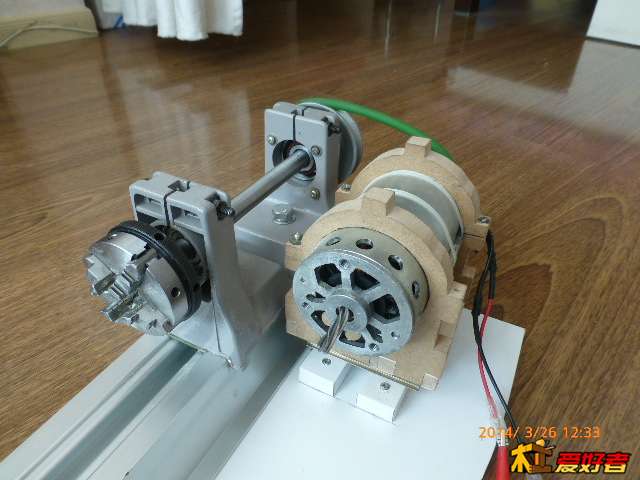

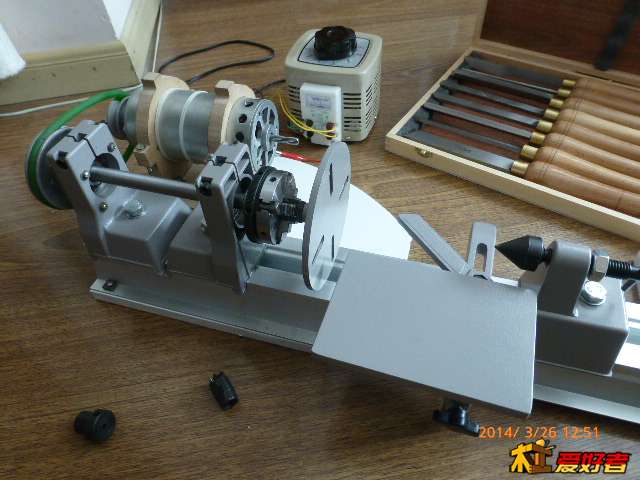

5 D: A3 b  D* {注意看上面这俩幅图，我感觉很美，我不止一次的晚上爬起来开灯看这一部分，就像看自己的孩子一样的欣赏。不过问题还是有的，首先电机上巨大的散热孔就像张开的嘴巴不断的吞噬的木屑，长时间下去肯定是对电机的工作或者寿命是有影响的。另外转动的轴和皮带轮，工作起来很有动感，我也经常陶醉在它快慢可调的嗡嗡细语中，但这个裸露应该是不安全的。所以我觉得必须给他加个罩子。那么这就是我将要解决的第一件工作，也可以说是第一个困难“给动力及传动部分加罩”，如何加呢？还不知道，用什么材料加呢？也不知道。我做事有个好习惯，遇到困难了喜欢用两个方式来解决，第一个方式是-----搁置，等想好解决的办法后再开始。第二个方式是-----求助，木工论坛里人才济济，拜托大家了，我在这里给大家作揖了！
好的！我们现在看第二幅图。

0 ^  l# _/ a% I9 {$ w7 f# H

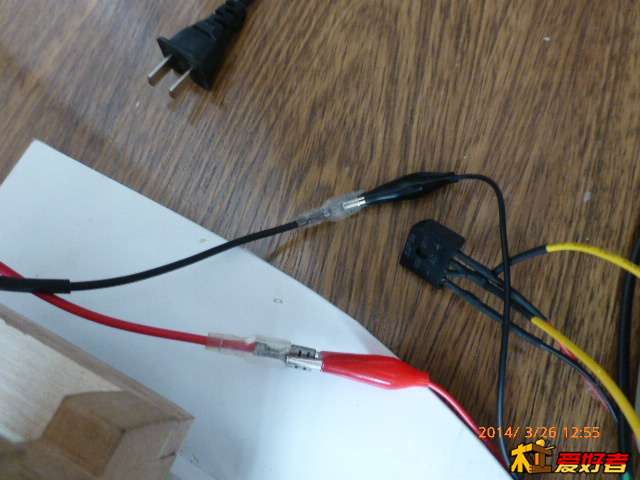

从上面的两幅图中你们看到了什么？应该说不同的人站着不同的角度都会有自己不同的说法，甚至可能还会有人夸我家的地板，这都没错，但是却很有关系，知道我看到什么了吗？两个字-----危险，还有两个字------可怕。大家想想220v的交直流电线电源混杂在一起，还是用简单的鳄鱼夹连接，几乎没有什么绝缘措施。老天，每当想到这我汗都下来了。其实对这里不觉得危险和可怕的人只有一种人，就是对电不了解的人。言归正传，第二件工作就是电路的安全改造，这个我心里些许有些数，但也不是完全有数，论坛里又朋友有经验的也希望不吝赐教。接着往下走：


& b- Z- u! m6 g

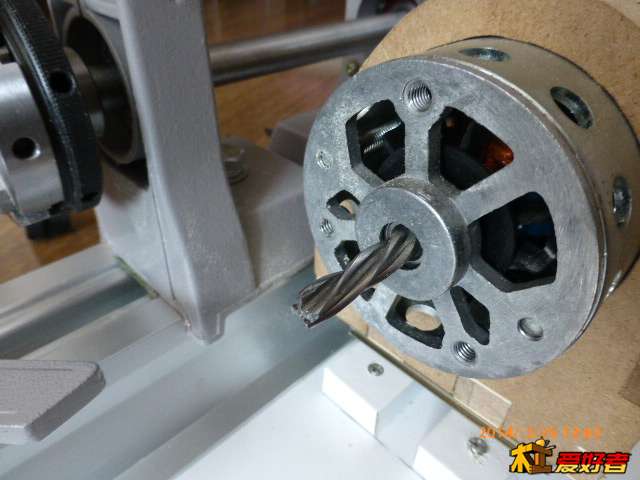

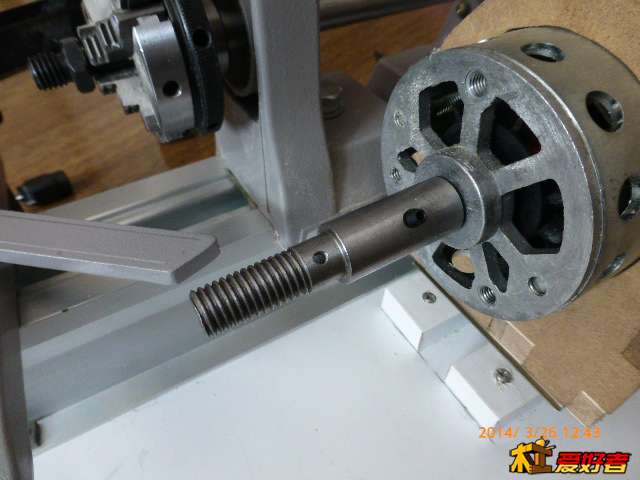

看这电机，另一头的轴这么长，所以我在买电机时就一起在商家这里买了个轴套。为的就是能让这边的轴能有更多的利用，怎么用呢，当成磨轮吗？还有没有更好的更有刺激的利用呢？没想好。所以第三个工作就是电机长轴的巧妙利用，如何巧妙的呢？别问我，问你，然后告诉我，谢谢。有点晚了，我也累了，还有好多工作没捋清呢！明天继续吧，呵欠……
8 r4 A# X- i' |
% _+ G" X3 T6 n/ D

qfming-twb

调速能否试试不用调压器，用可控硅如何？体积小还安全。

才郎

qfming-twb 发表于 2014-3-28 06:58
6 S+ }) O5 {6 w% Y7 P7 E调速能否试试不用调压器，用可控硅如何？体积小还安全。

' z( P/ F8 `. e9 ?3 I) W说道这里正要请教用可控硅低速时候是不是功率损失大，调压器也是如此吗？这次打算不把调速器和车床固定在一起安装，这样以后调速器可以在其他地方灵活运用。

bleaf

我也打过这玩意的注意，也是准备两个夹座改电机皮带式。后来纠结了一个多礼拜，最终还是删除了收藏夹里的收藏，无他，觉得铝合金底座太不耐操了。最后还是靠脸皮上，拿着家里的二十多年前的5×5国标角铁找人焊了个床身，用的纺织机导轨，然后又收了床头和尾顶等，现在强度是刚刚的，在费点劲弄成金工床都没问题，不过初衷是玩木头，就不再折腾了。diy就是这样，不断出现问题，不断解决，不断深陷……开始为了省钱，后来发现一点不省，往往还花费更多……不过乐在其中吧，也有点骑虎难下的意思。

+ g2 c, h! N3 \& l4 J
  U' s* K, C3 D- R) S% a1 n8 P0 k2 r你那个电机轴，是不是考虑上个钻夹头，可以连接软轴双轴成珠，也可以连接砂轮盘之类的了。

才郎

bleaf 发表于 2014-3-28 16:01
9 @. W: J& j( H, {$ X& g: y我也打过这玩意的注意，也是准备两个夹座改电机皮带式。后来纠结了一个多礼拜，最终还是删除了收藏夹里的收 ...

; B' D8 H# Y- J. l嗯，说出了diy的真谛，就是玩个感觉。其实我觉得diy的大部分就三种人，一种是特别专业的，有施工条件的，diy带有自我实现的意思。还有一种就是特别不专业的，纯粹是好奇找新鲜图个乐的。再就是图经济简单省事实用的。
$ L9 B, U, Z! {3 V* ^你对电机轴利用的建议都挺不错的，到时候看用那种合适吧。谢谢。
, j+ V- k4 g+ L( @8 C: M

长春藤88

所有的钱加起来已经可以买一个好的木工车床了，这样的事我也干了不少

qfming-twb

才郎 发表于 2014-3-28 12:00
说道这里正要请教用可控硅低速时候是不是功率损失大，调压器也是如此吗？这次打算不把调速器和车床固定在 ...

平时使用调压装置的体验是：电压降了，电流也降下来了，功率肯定也降了。
不过以前听说有一种变频器带有“矢量”控制功能，可能就是指可以这方面的补偿吧？
/ Y2 Y: t) c5 x6 y+ c; ]0 S. n; |& ~

才郎

qfming-twb 发表于 2014-3-29 06:25
平时使用调压装置的体验是：电压降了，电流也降下来了，功率肯定也降了。
& w: z9 c, Q" X, t! S' |不过以前听说有一种变频器带有 ...

, R$ I6 a3 n( J7 z  E. v1 O/ K1 P好像是，这次就这么着了，下次可能的话就用变频调速。

才郎

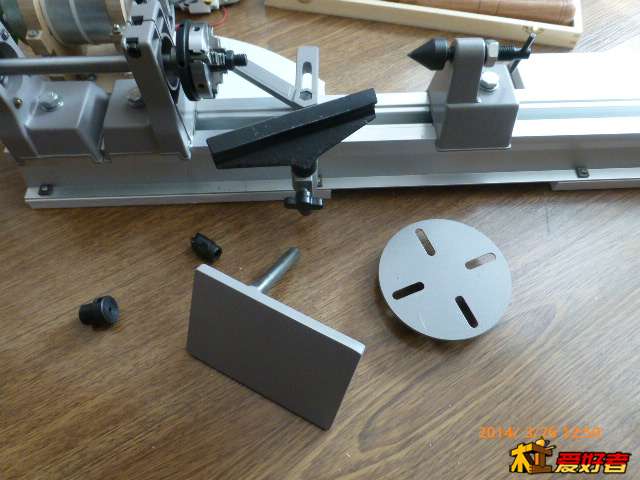

    今天继续看图，看下面的三幅图，花盘等配件都是原来的手电钻车床给配好的，如果不能充分利用就有点可惜了，有什么可利用的呢？先看图……

" O$ j2 {0 P. I& O. z

花盘的用处大家都应该知道的，车个镯子呀，碗呀什么的。现在我想做的是个功能升级。曾经在论坛的车床视频中看到过有老外在花盘上用螺丝上个圆木板，然后在木板上粘贴或固定上砂纸，就可以作为一个磨盘使用了，我很喜欢这个做法，也想仿制一个，就是有一点小困难，砂纸的粗细不同，如何有个拆换砂纸方便的办法呢？这个还没有想好。另外像这样的磨盘可以磨刀吗？不知道。不过这个升级改造的门槛应该不高，到是可以马上就开始做的，所以第三件工作就是“将花盘升级成为具有磨盘功能的装备”。

才郎

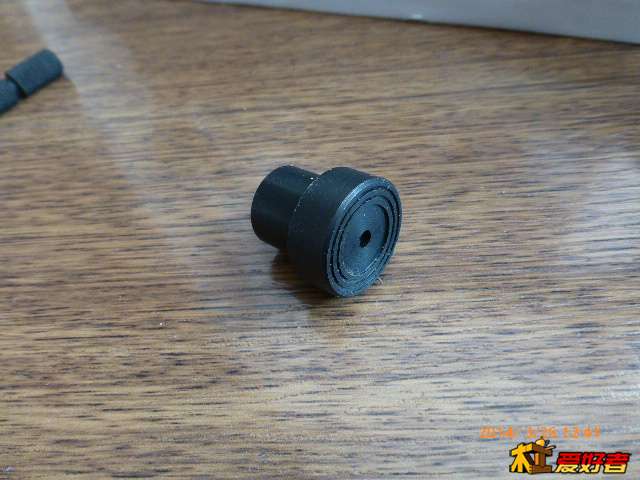

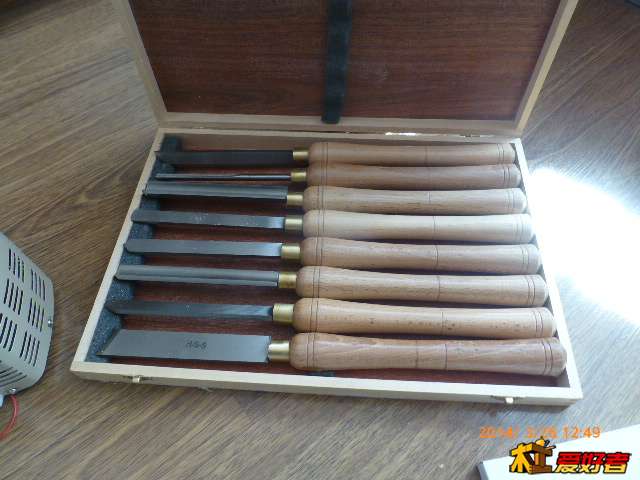

下面是要请教大家两件事，一件是下图商家发车床里面给的配件到底是干什么用的，请大家指点。第二件事是车刀如何磨的快些呢，普通的道具我会磨，但车刀不懂，请大家赐教，谢谢。
* |( J2 h$ E$ B) B7 M" A
  i4 g; y" Z  j" n- t

简写大卫

你用的电机是220V直流电机，77块钱，还送整流元件，有网友拆开后说，你使用的电机的皮带轮方向的轴承是滑动轴承，即铜套，花轴方向是滚动轴承。所以，你把受力部分放在滑动轴承方向，对电机寿命有重大影响，毕竟五千转的速度。以上只是听说，因为我也关注很久，犹豫很久。再附问，你花轴的那个轴套就是卖家所说给光轴配的轴套，也能用在花轴上吗？

才郎

简写大卫 发表于 2014-3-29 21:32
  |/ R  Z$ f% |; t7 M. `. S3 a你用的电机是220V直流电机，77块钱，还送整流元件，有网友拆开后说，你使用的电机的皮带轮方向的轴承是滑动 ...

是的，卖家专门给花轴配的轴套。另外我可以把皮带轮直接用顶丝顶在花轴上也是可以用的，就是用起来略有抖动。如果确实如你所说对寿命的影响大的话我就掉个头换过来，如果有影响，但对寿命的影响不会超过百分之二十的话，我就不掉头了。
