将网上买的手电钻车床改造成电机皮带轮带动的工作进行中

粗学者

实践才行的，如果一直停留在理论上，那么不知猴年马月才能够上床，遇到难题是难免的，过程是快乐的，希望早日成功，坐等着你的成品图来自: iPhone客户端

雕刻机迷

才郎 发表于 2014-3-23 10:51
/ T: Q$ g4 I4 V夹座订好了，下面就该考虑订轴和轴承了。根据论坛上的木友介绍的情况在网上找了个d-homw的商家，给他说了我 ...

. ?1 y, B" L. [+ g5 C, E我也想搞套轴承 可否给个 商家的链接？谢谢

才郎

雕刻机迷 发表于 2014-3-24 21:56
7 Q2 k: O! P# P/ D- d$ |. E7 Y我也想搞套轴承 可否给个 商家的链接？谢谢

当然可以，我运气不错，碰到的这个商家是特别热心负责的，他反复要求我一定要把要求说清楚，好给我做的恰到好处，还给我提出合理的反建议，我还真是心甘情愿的给他做广告。http://lunjizhang.taobao.com/sho ... _number_id=26159874
& t9 w* J! b# X) f8 i8 a

才郎

粗学者 发表于 2014-3-24 00:56
/ z% [5 P; ?4 z  ?实践才行的，如果一直停留在理论上，那么不知猴年马月才能够上床，遇到难题是难免的，过程是快乐的，希望早 ...

谢谢鼓励。
9 ^# @+ ]4 H* y0 e) {/ L

才郎

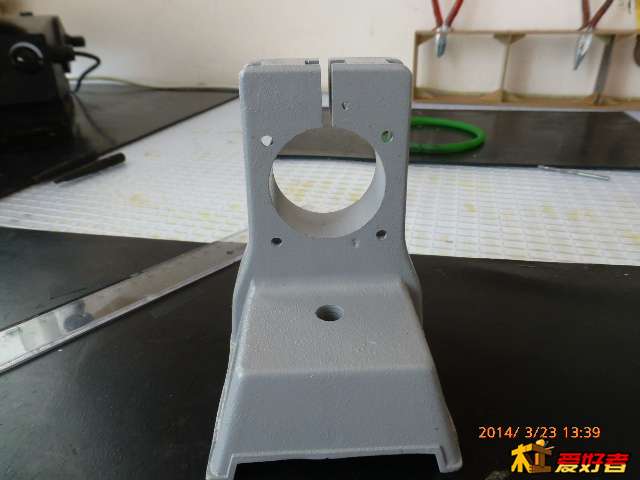

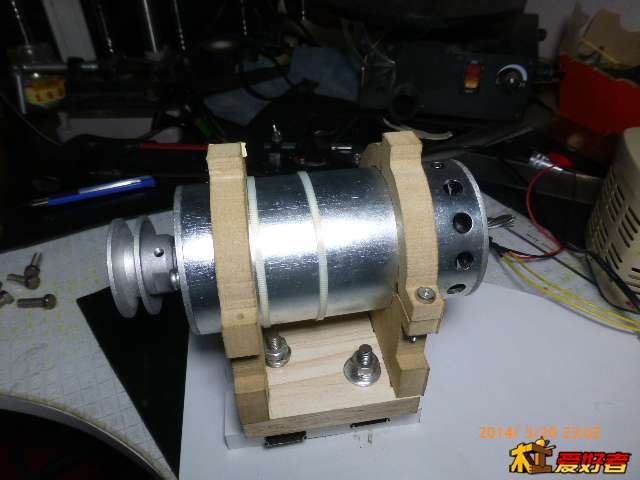

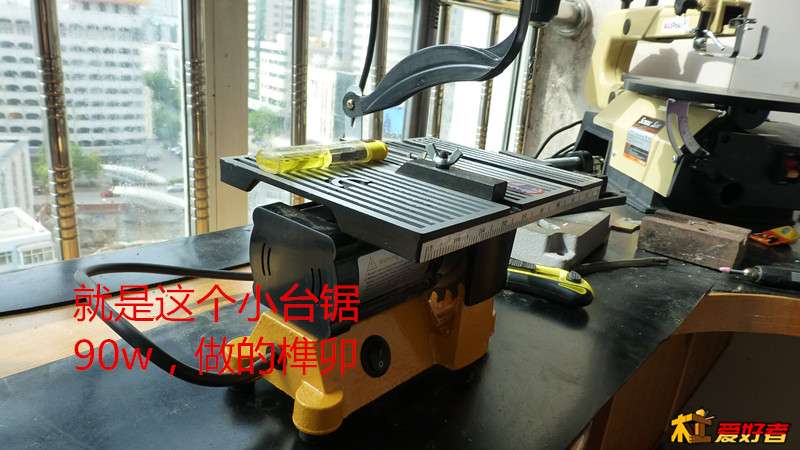

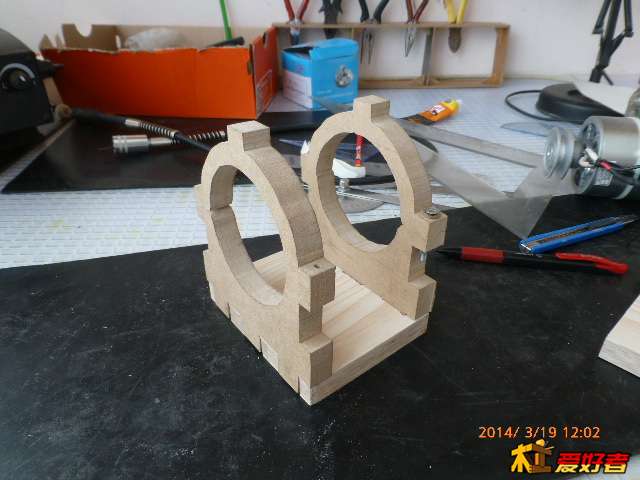

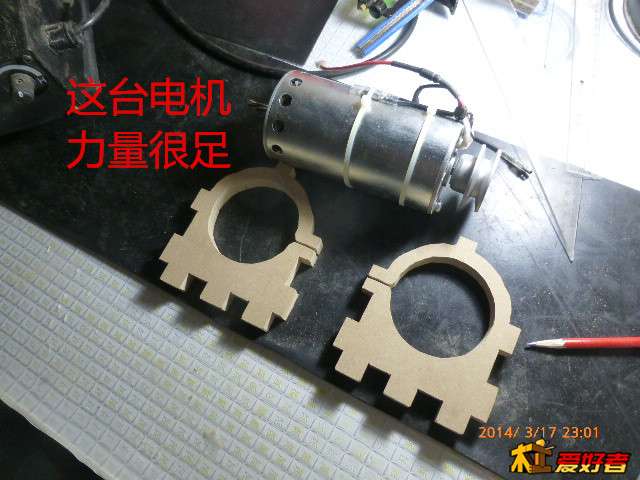

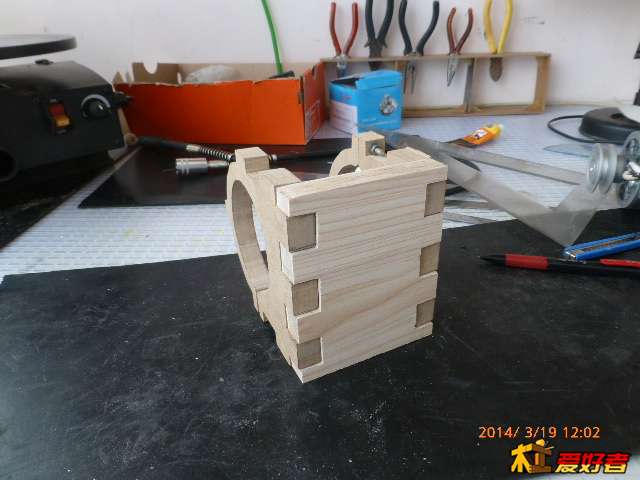

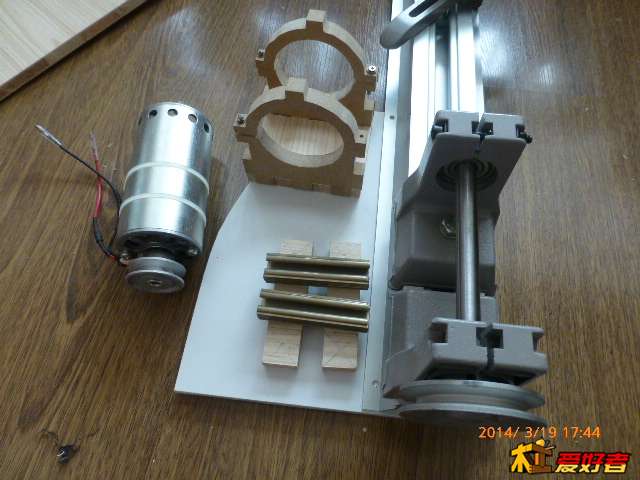

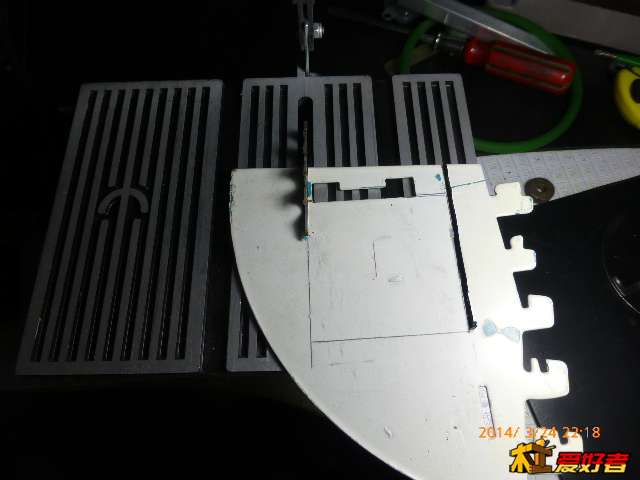

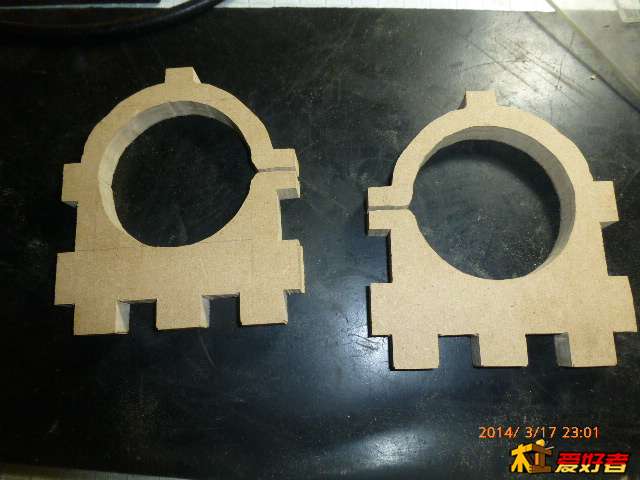

下面我就该做电机座了。一开始打算用铝合金做，但是没有金属加工的经验，所以放弃。后来打算找个圆箍，也没找到现成的。嗯……还是用最简单的办法来吧，就用家里的高密度板余料，做出来自我感觉还不错。尤其是老见到木友说什么榫卯的，看着眼馋，这回也过把榫卯的瘾，就用家里小台锯来开榫，做的说不上好看，但是够结实的了。电机也是网上淘的200w的，力量很好，本来也打算买论坛里木友介绍的那个350w的小台磨做动力，后来又人说那个功率是虚标的，没那么大，凭直觉我也认为如此，所以就选择了这台直流电机，所幸选择正确，果然力量十足。
; b+ s! a4 ~3 H4 W' ~+ {; P
1 r% i- Z, ]9 S
" S* L- g" g( B/ {% q( [
9 S- F3 E' U2 I, c! j




  f" Z+ [, r+ M
1 ]: H) W+ ]& V' z' T' u) E8 Z

曲径通幽

密度板韧性有限哦，还是实木牢靠。

才郎

曲径通幽 发表于 2014-3-25 20:27
' D$ Z$ K( ]# H7 r( v密度板韧性有限哦，还是实木牢靠。

& x- x/ R7 V! A) i原打算用铝合金的，因为是第一次没经验，所以就用木板练手，家里没实木，只有这个，不过做好后我试了，很结实，一点问题都没有。
* k( S8 i) d- l7 r8 S& B& R

才郎

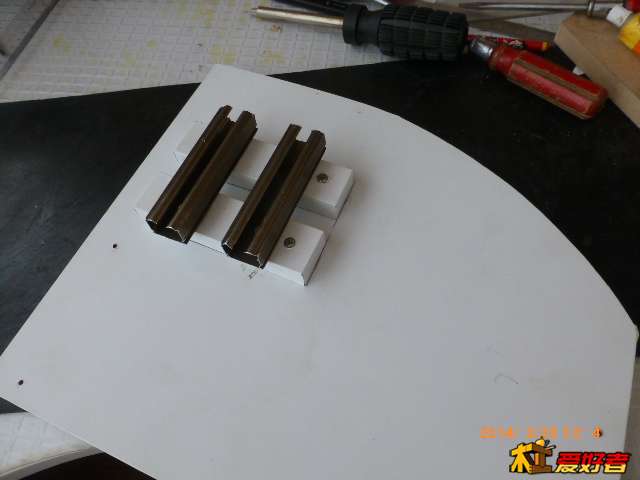

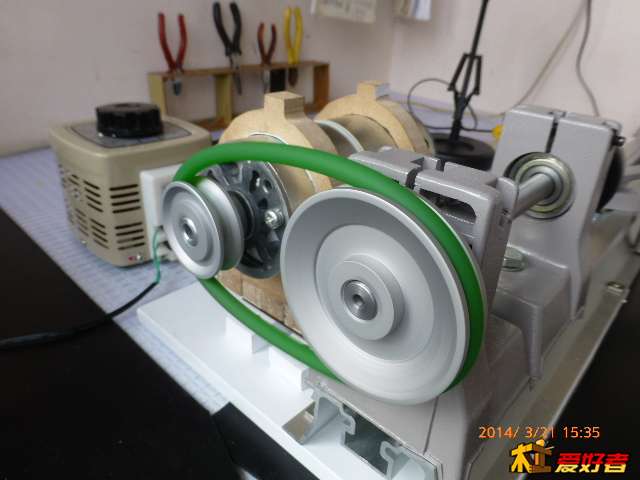

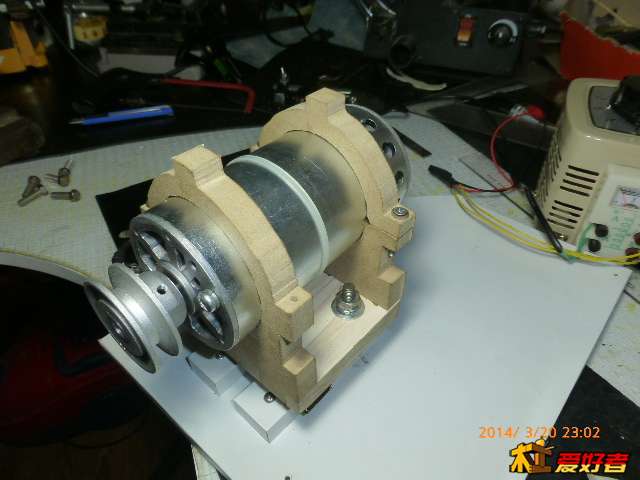

下一步就要安装固定电机了。考虑到电机和主轴之间的皮带的松紧要可调，所以就在底座下面装了两条简易滑轨。滑轨是家里现成的一根铝合金槽，有点单薄，担心装好后不够结实，但身边实在没有更合适的材料，所以就用它吧。
2 [3 n" z0 y* g; d2 l- @+ Z
) E  t* X- N) s/ q  e* F9 q: h电机和主轴的位置大概是这样的。、

随后把电机固定到滑轨上，装好后试了试，很结实，纹丝不动，这下放心多了。



, d; Q8 J$ I1 N9 n7 {7 ]4 ?' P0 x

才郎

& M# i/ c5 `6 C" |/ T

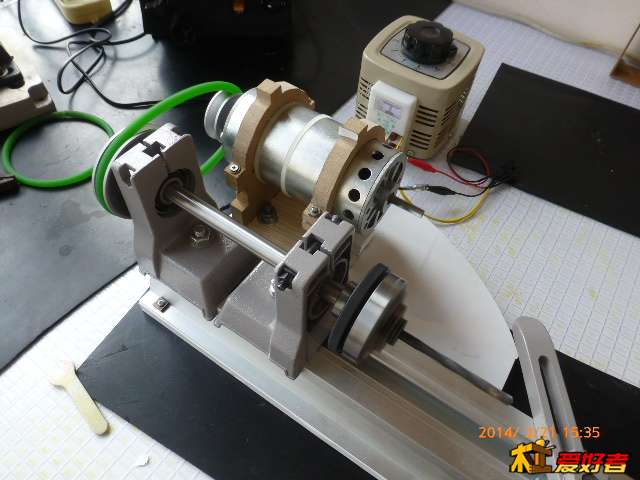

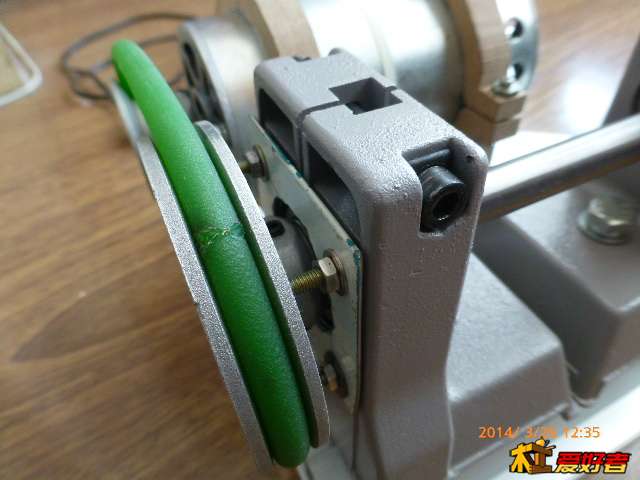

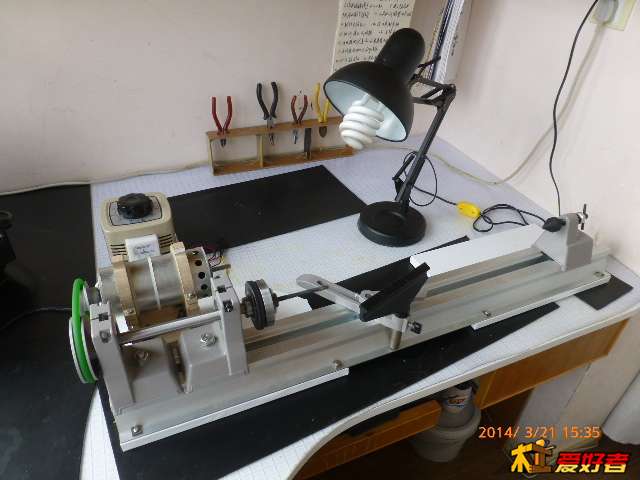

在这里还要感谢论坛里的木友，记得在哪个帖子上看到说在上螺丝时蘸点肥皂水好上，这次上电机座和车床底座时试了下的确如此，非常顺溜，以至于我还以为是不是滑丝了呢。电机安装好后就开始安装主轴了，调整好夹座的位置把轴承放到相应的位置上，拧紧螺丝，用手盘了盘皮带轮，试了试松紧，觉得还好。E:\薛江平\小制作\我的制作\改装小车床

0 v& q7 y8 Q7 e8 I8 z) q/ w, u装好皮带，开机试了试，声音很小，一股兴奋之情油然而生。
' _" s3 T9 t' V+ R9 B6 N9 w

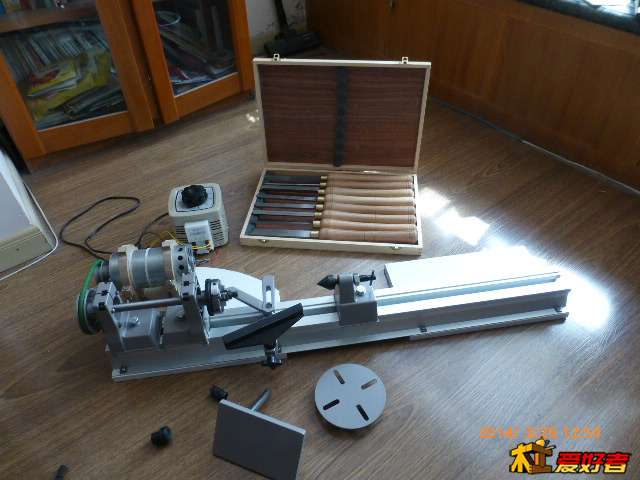

迫不及待的装好卡盘，夹了根钻头进行调试
# w5 m, d/ V3 n2 U6 {
5 z4 k) @' ~) @" [/ Q" y$ G, W( `- Y

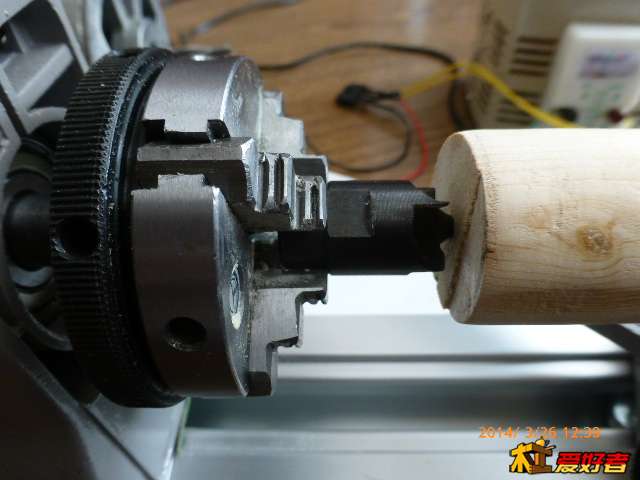

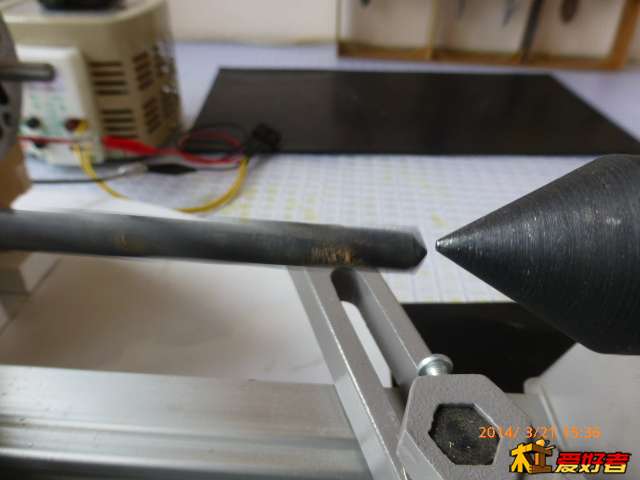

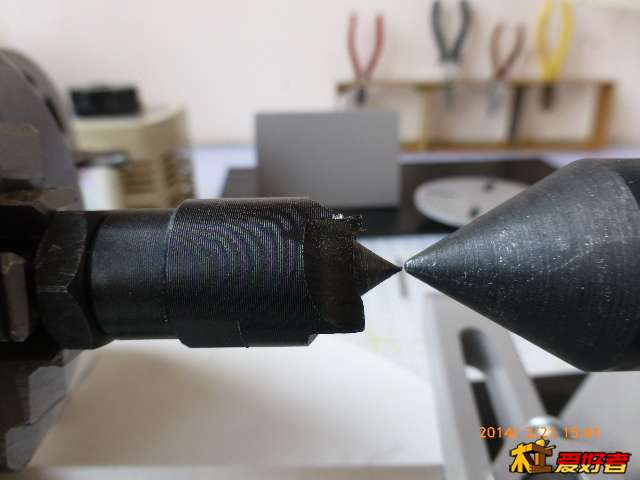

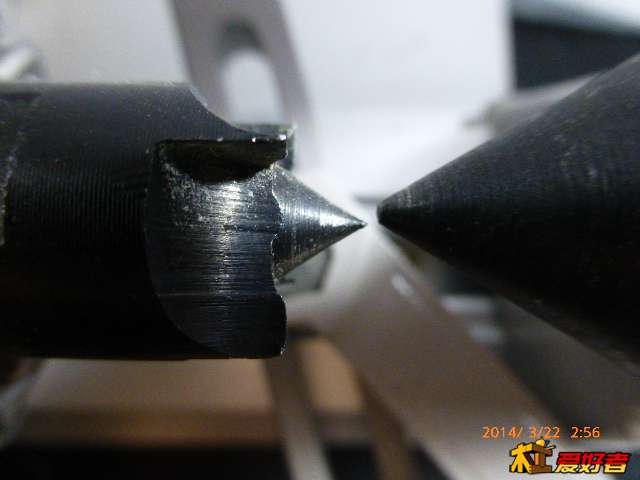

& O2 e$ c2 Y4 i7 m6 b  }随后问题就来了，我就说没有一帆风顺的事，首先是钻头和尾顶有偏差。

其次就是钻头旋转时抖动有点大。

% f1 S& F7 K4 ?0 x' D
8 l7 C. h4 ~* f! t9 z

lgl800701

是不是主轴和卡盘不同心造成的钻头摆动啊

+ d; Y; a! T$ @2 Y% }4 ~来自:Android客户端

才郎

lgl800701 发表于 2014-3-26 19:13
( x+ D) R) F+ h# S/ a" q6 ~$ V1 J- Z是不是主轴和卡盘不同心造成的钻头摆动啊
1 @# J- w: a: w* E
来自:Android客户端

* W+ h* d$ P+ d- {9 |还不清楚，回头我把这个情况用视频放出来，大家给看看是怎么回事。

才郎

# o9 c0 k- i4 V) ?: z/ ^

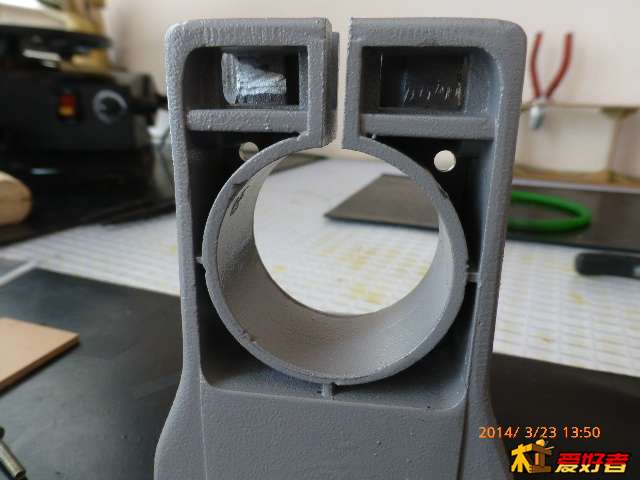

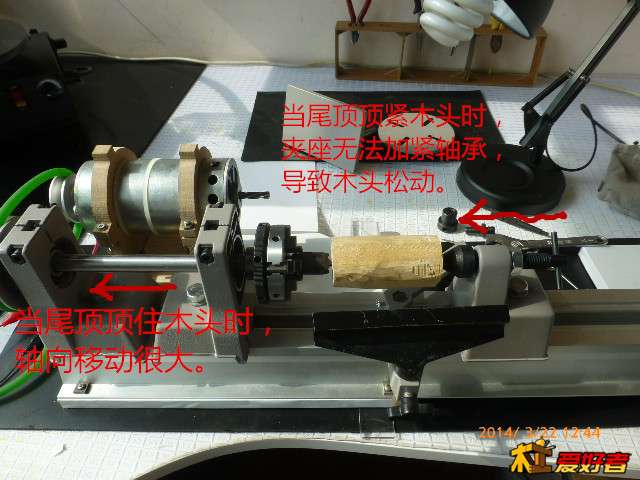

, s  R. [9 @' U# ]这还不是最让人头疼的，毕竟这种情况是在预料之中，想办法解决就是了。最让人担心的是出乎意料的事，那两个固定主轴的夹座出了问题，居然夹不紧主轴，当我加上工件时，由于尾顶的力量，工件及主轴连带轴承居然出现了滑动，也就是说在轴向上根本没办法夹紧工件。拧紧夹座的螺丝也不行，上的太紧了，主轴居然转动不畅了，难道轴承会在夹座的压力下变形，应该不会吧？或者是两个夹座不在同一条直线上？也不像，到底是怎么回事，还需广大木友支招。

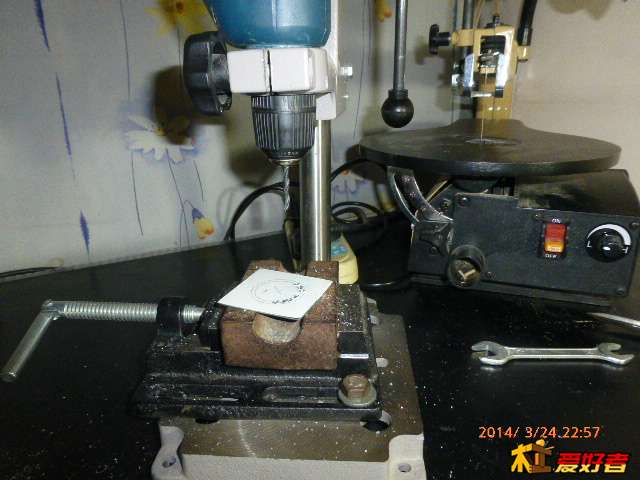

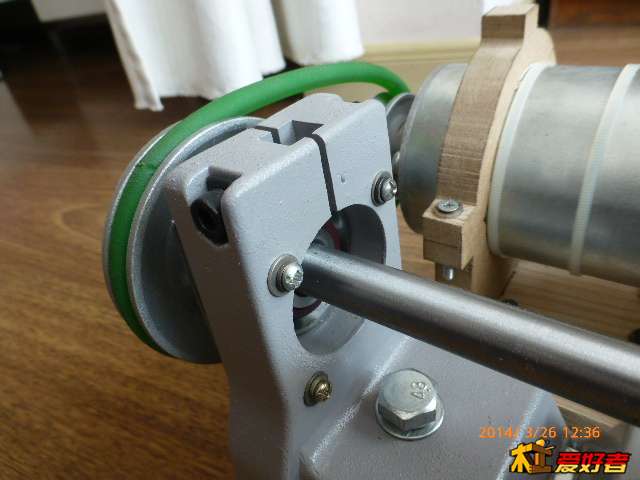

通过请教给我做主轴的商家，他的建议是给夹座上固定一个铁片，用来阻止主轴的移动，我也认为这是个不错的办法，说干就干，首先给靠近皮带轮端的夹座上打了四个眼。

6 q3 O, }! ~4 `' Q. b; R+ j

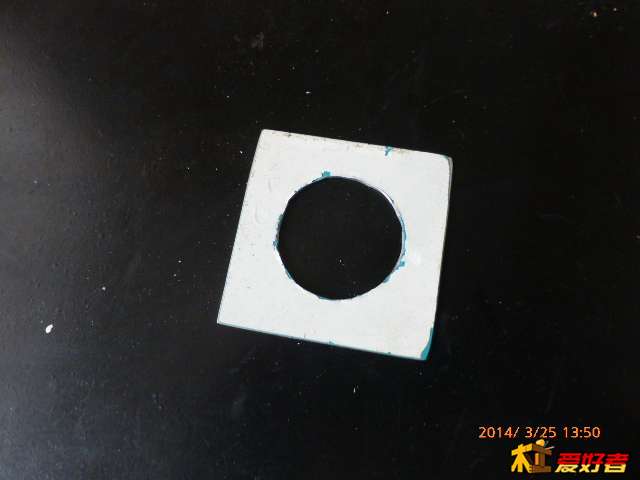

然后找了块1mm厚的铁片加工成外方内圆的如下形状
- p5 Z- v" E: K6 F; r& W: V
, M) Y1 ~$ a9 {+ C( W  T  F

之后也给铁片的四周打上四个眼安装到夹座上。
/ Y% G6 r' Z' N' z# |% [$ M0 W3 T

6 _  Y4 ~* F8 g9 l7 D* R- a装好后夹上工件，顶紧尾顶试了试，主轴纹丝不动，同时夹座上固定轴承的螺丝也不用上的那么紧了，主轴转的轻松自如。一下子感觉如释重负。
) M8 o( H% V, D; D1 f4 C& O

xietingyong

学习了

8 e9 h" K  c1 f. V6 |/ e来自:Android客户端

域工坊

不错不错。。。。。。学习学习。。。我也在做床

才郎

8 y$ ~+ B5 T# p$ C

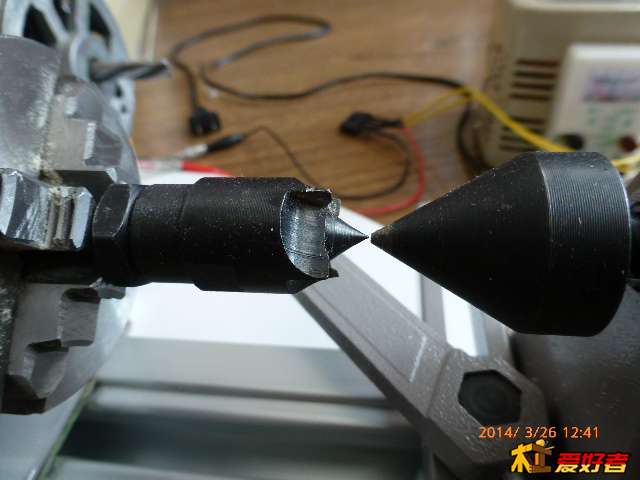

, `" p, z# U& }# z现在要解决的就是抖动的问题了。分别调整了夹座的高低、间隙，重新夹了卡盘、转接轴，都不管用，一直是绕着微小的圆周运动。
. [) j9 |8 c! q0 a
, \- ]" m; h- J. h
- c2 B, \! X% g

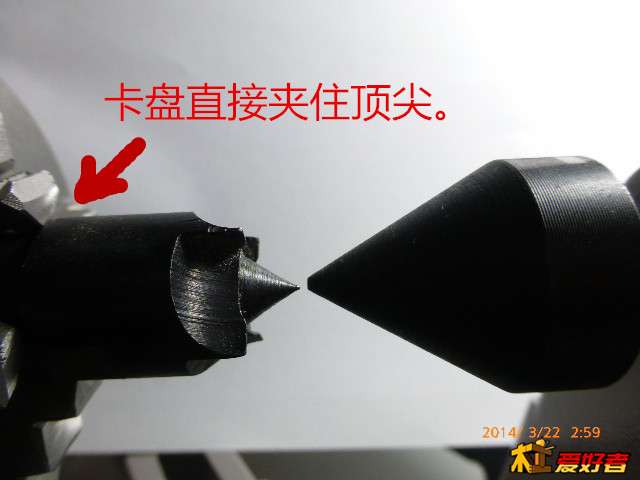

最后无奈想了个权宜之策，就是用卡盘直接夹住顶尖，不用转接轴过度，开机试了试，虽然有摆动，但是因为旋转轴距短了，所以幅度小了很多，加之木工床本来就对精度要求不高，所以估计应该能用。
6 R5 v3 b& G$ H& A+ l6 k  k/ N

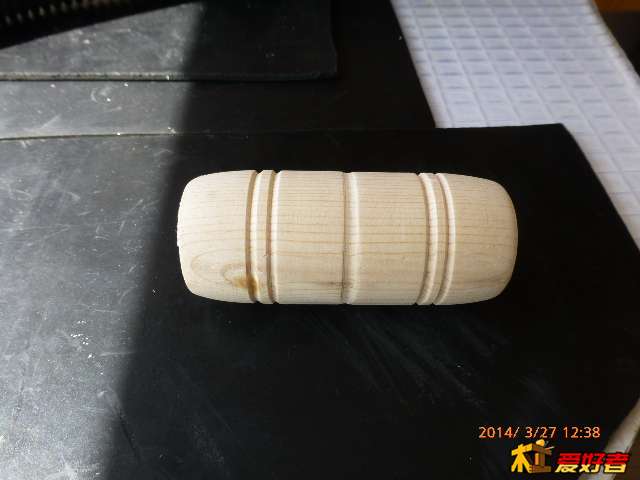

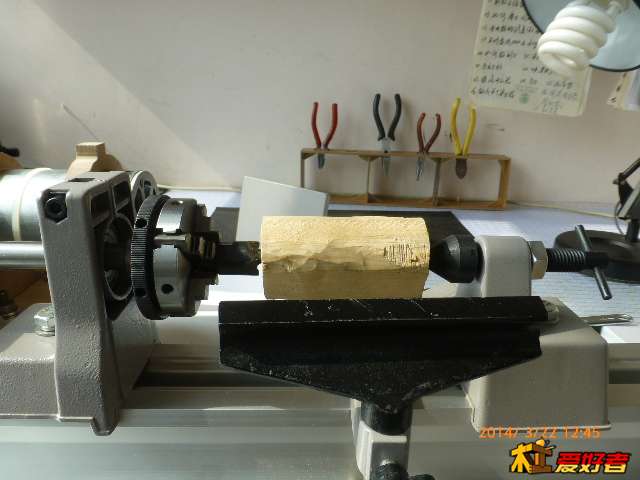

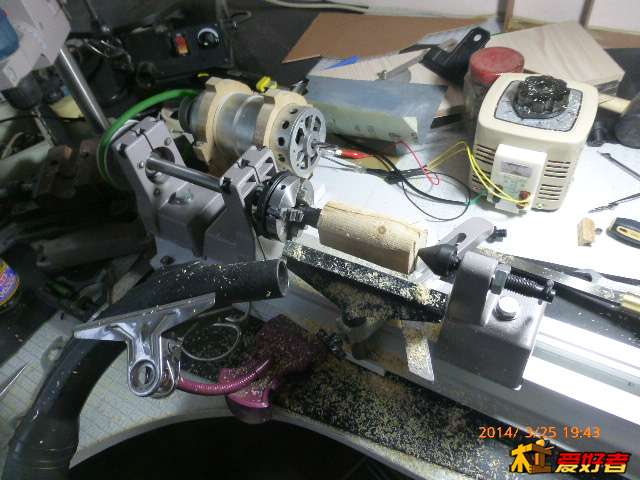

. k! \4 P. M6 `# O9 O0 M于是就夹了一小段木料试试如何，感觉还不错。
/ ~: {% X- @0 Y) a, v
5 j! }7 E( x. V0 i# \

! ]: `) @& R( z3 F
# s/ G, o! p. n1 z* j9 u) g4 m做完后看看还挺满意的，大家别笑话，这可是我平生第一次用车床车的第一件作品呀。

, N9 z# Z4 S3 w( Y' c1 n到现在为止只能说工作刚刚完成了一半，改造了一台电机皮带传动的勉强能用的小木工车床，后面的工作还很多的，比如说用电安全问题，防灰尘罩，吸尘管的安装，电机另一头轴的利用等等，还多着呢，还要解决轴摆动的问题，都还没有明确的想法，还都需要木友给支招，众人拾材火焰高嘛。
; G6 u4 l' e% p: U
