感谢大家鼓励，现在兑现承诺，详细讲述我diy室内门的过程

ly1981 · 发表于 2008-12-9 21:23:57

111楼看不到,怎么回事?

sekon · 发表于 2008-12-9 23:13:18

DIY五福门拱形的过程

五福门是由四块外边框四块内嵌框和五块门心板组成的结构，横坚框架连接处按前面所说的做子母门的工艺，应该不是难点所在，如何铣出上面的圆弧是一个比较大的问题。
根据P版关于制作美式拱形橱柜门的技术指导http://www.zuojiaju.com/thread-20123-1-1.html，得知拱形的门框和门心板是两个同心不同半径的圆弧。据此先制作铣圆弧的模板。

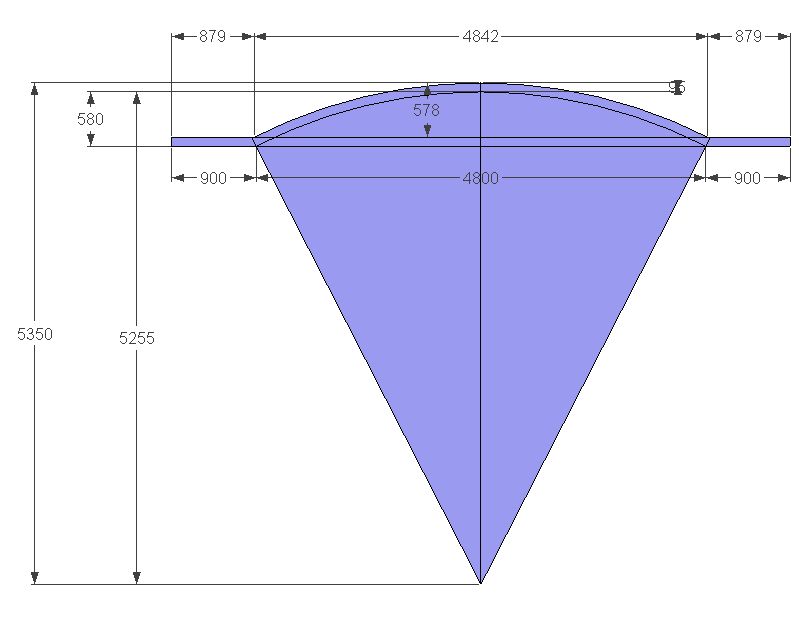

给大家我的拱形模板尺寸图，我认为80cm左右的门宽做成5-6cm的拱高比较好看。
这是三个卧室门（门扇宽度分别是82.5cm,79cm,77.8cm)的拱形模板尺寸

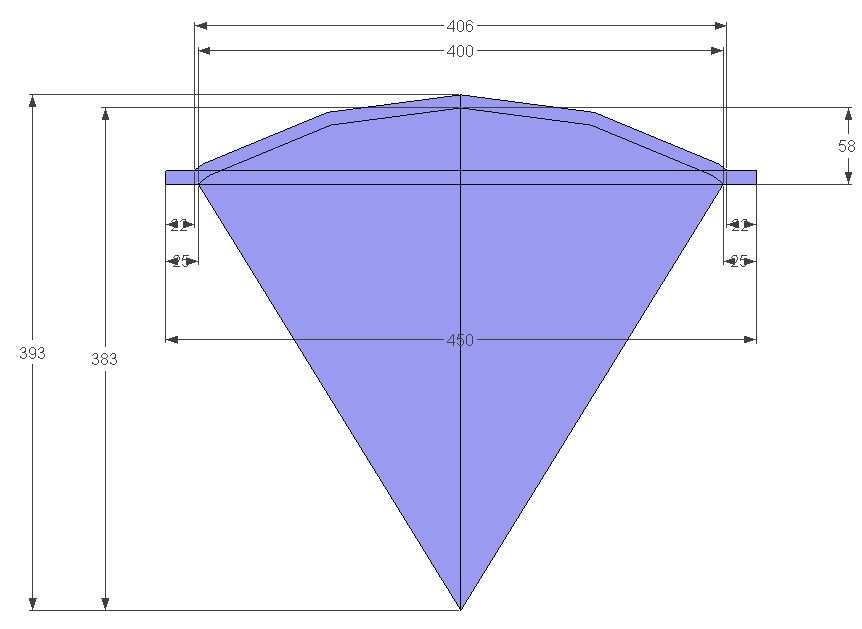

这是主卫生间门（扇宽67cm)拱形模板尺寸

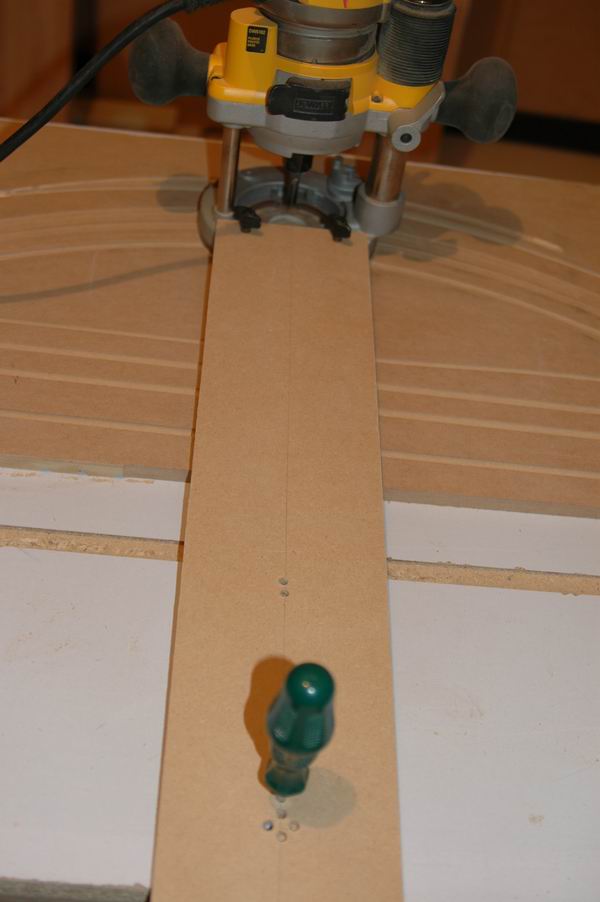

制作圆弧模板的方法，请先看几张图。

[ 本帖最后由 sekon 于 2008-12-10 00:50 编辑 ]

sekon · 发表于 2008-12-10 01:13:31

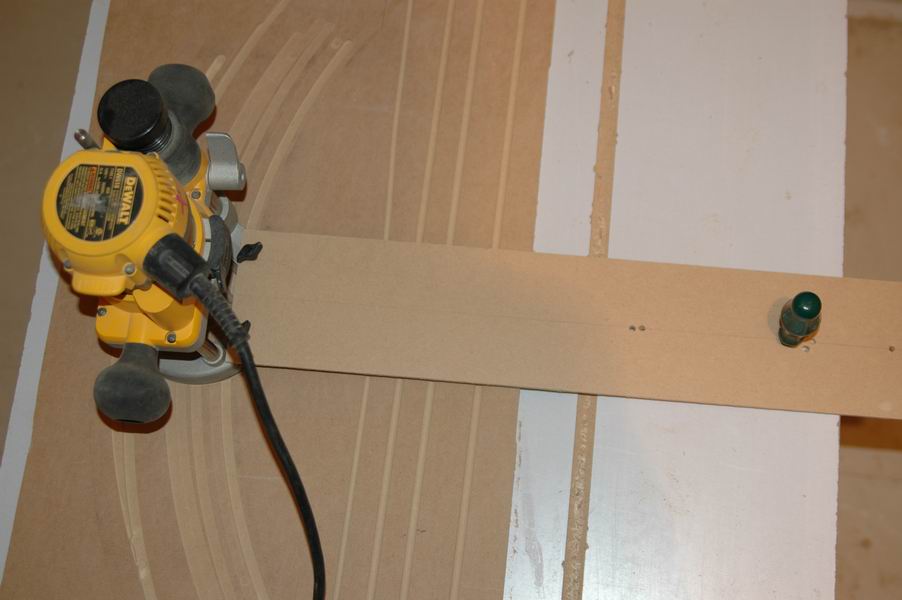

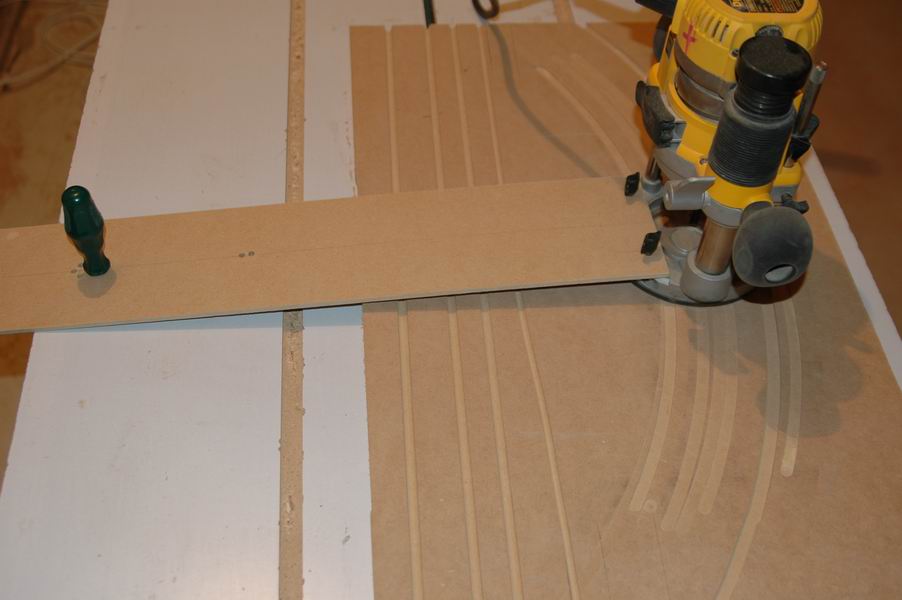

制作圆弧模板可谓是就地取材。把雕刻机与一块条形木板用两个镙丝连接，在条形板及工作台上钻一个直径5mm小孔，插入改锥，雕刻机铣圆功能就有了，改变条形木板上孔的位置，就能铣不同半径的圆。

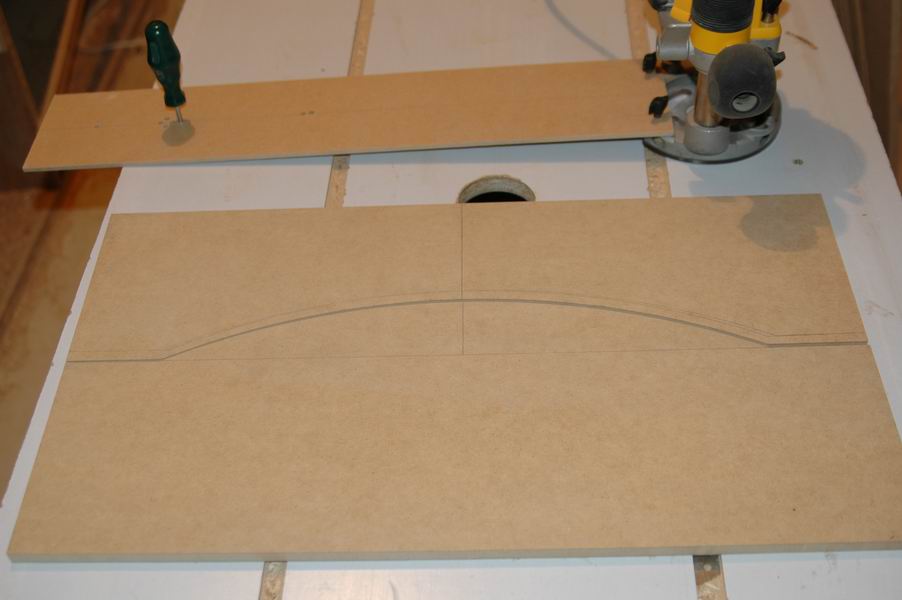

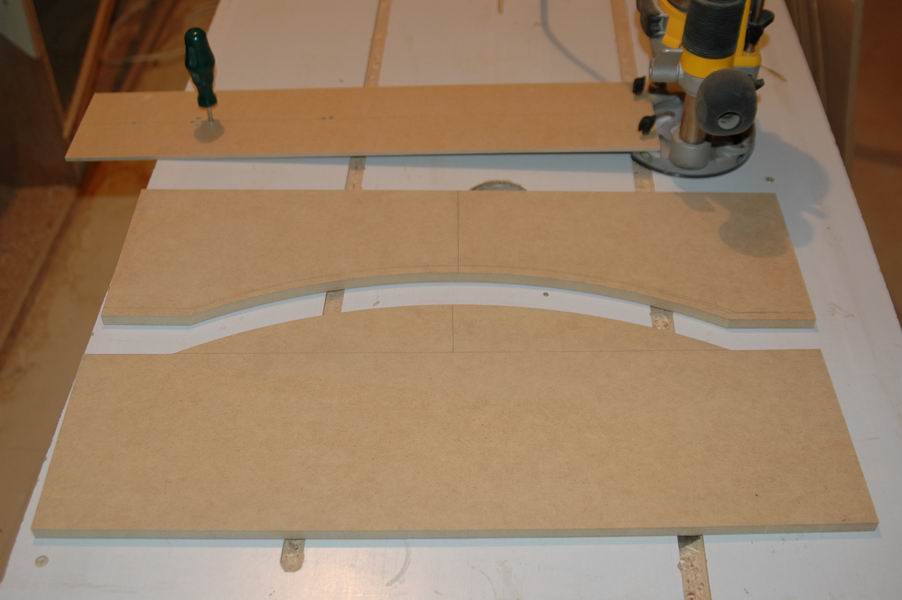

固定一块废板，在上面试铣弧线，调整到划出的拱形满足图纸尺寸要求时，就可以正式铣模板了。
说起来简单，但具体操作还真是很费精神的。铣拱形，模板是必不可少的。不实际操作一次很难体会里面尺寸的复杂和要求的精确。
一个计算公式：已知弧高弦长，半径=（弦高的平方+半弦长的平方）/2倍的弦高。
一个重要步骤：铣好的拱形模板，一定要划出圆弧的中心线，这非常必要，它是以后铣板材时重要的对准线。

[ 本帖最后由 sekon 于 2008-12-10 01:26 编辑 ]

中国五金王 · 发表于 2008-12-10 11:32:59

借sekon木友的东风加工了 10对套环轴承（外径51MM高度6.35MM;已经和轴承镶嵌）
1套刀+2个套环轴承+1片槽刀+1个轴承+1个加长杆木友销售价格 150元
http://auction1.taobao.com/auction/item_detail-0db2-9896193b71ea362a5b2ad18939d27911.jhtml

[ 本帖最后由中国五金王于 2008-12-11 23:49 编辑 ]

10tou · 发表于 2008-12-17 16:01:33

强。。。

ko-0898 · 发表于 2008-12-18 10:35:56

您增强了我自己做木工的兴趣与信心，长学问了，希望能达到您的水平:vv

ko-0898 · 发表于 2008-12-18 10:39:07

对于diy,很有借鉴意义，也希望能达到您的水平:vv

快乐的予 · 发表于 2008-12-19 13:21:36

楼主，你太强了

qihanyu · 发表于 2008-12-22 08:40:33

没了吗还想多向你好好学一些那

long1898 · 发表于 2008-12-25 16:13:25

强烈要求上五福门制作过程！

sekon · 发表于 2008-12-25 19:19:49

OK,会继续上图。

木头上火 · 发表于 2008-12-25 20:16:06

我也想用半年装房子！正在学习中！

meijiaju888 · 发表于 2008-12-26 10:25:37

都是高手!

meijiaju888 · 发表于 2008-12-26 10:26:30

高手啊!

meijiaju888 · 发表于 2008-12-26 10:27:29

高手啊!:vv
