感谢大家鼓励，现在兑现承诺，详细讲述我diy室内门的过程

long1898 · 发表于 2009-1-10 23:30:57

继续关注！

sekon · 发表于 2009-1-10 23:58:59

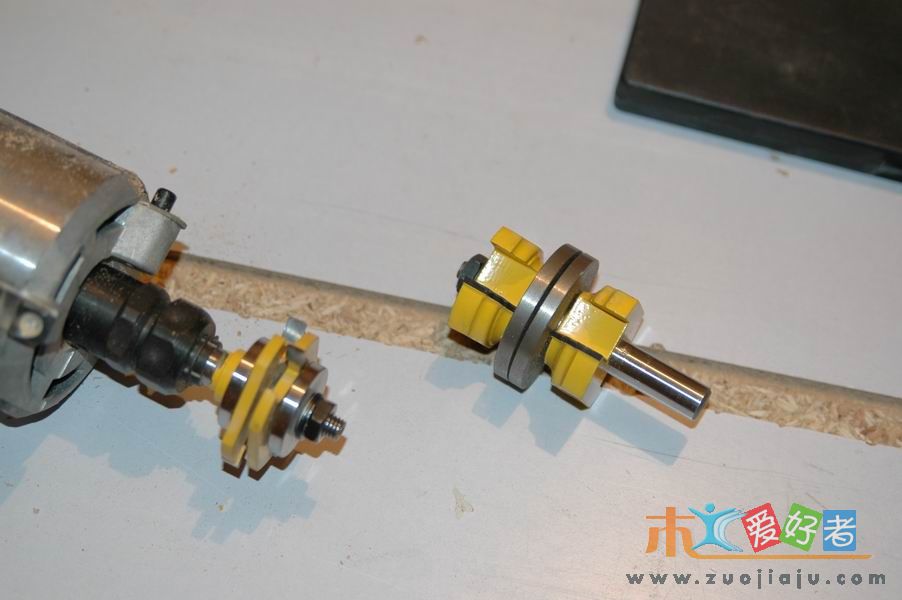

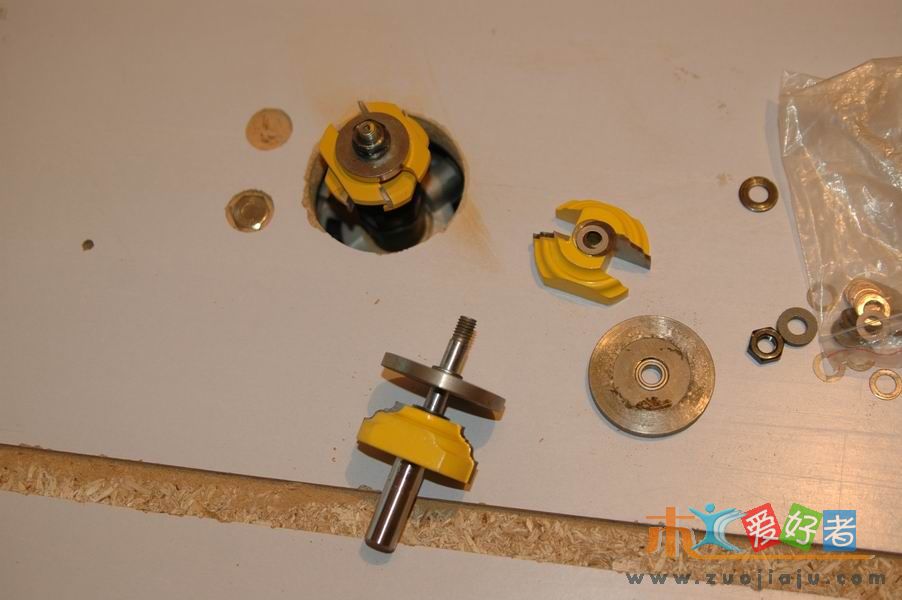

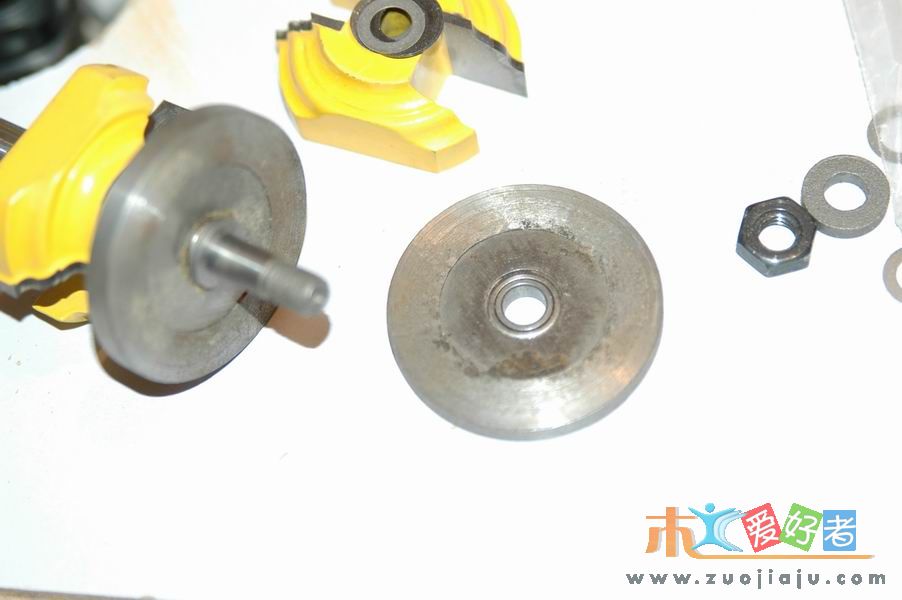

上帖是B刀的子刀1，就叫B1槽刀吧。下面看B2齿刀的装法。

sekon · 发表于 2009-1-11 00:09:14

本帖最后由 sekon 于 2009-1-11 00:19 编辑

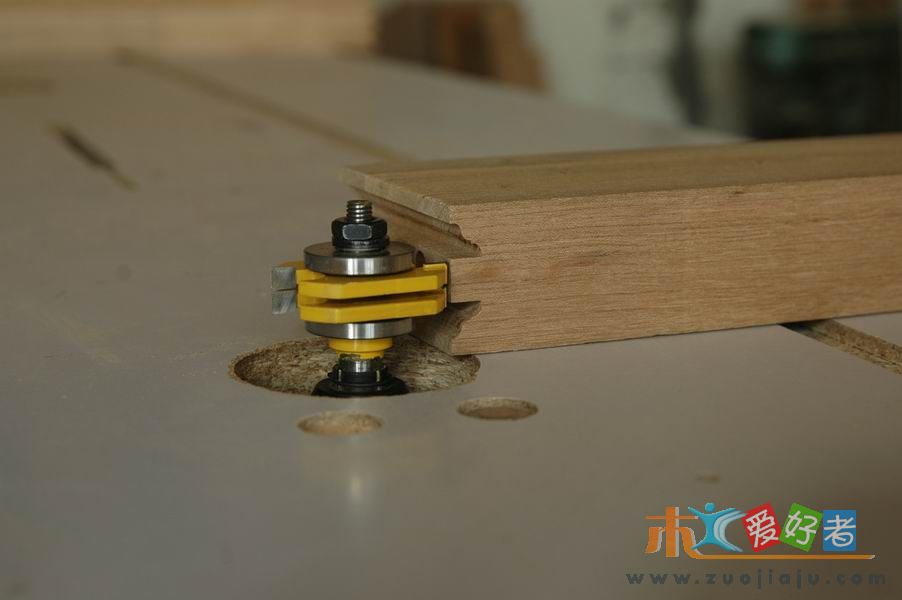

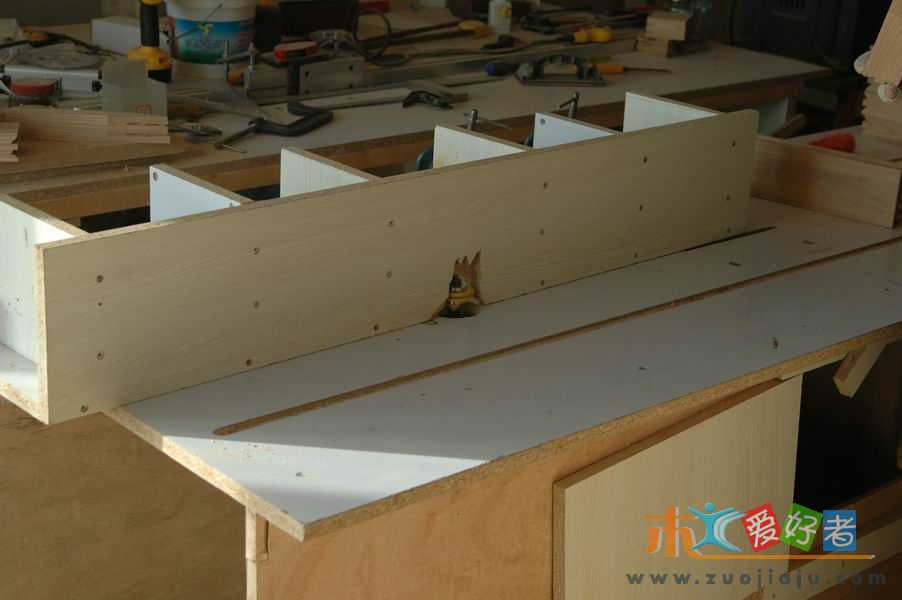

下面是用B1槽刀铣槽的过程。
提醒注意：做好标记的一面也就是钻圆榫孔时定位器靠山贴紧的一面一定要向下，切记！切记！这是两套榫合系统一致的关键。

sekon · 发表于 2009-1-11 00:27:24

本帖最后由 sekon 于 2009-1-11 00:32 编辑

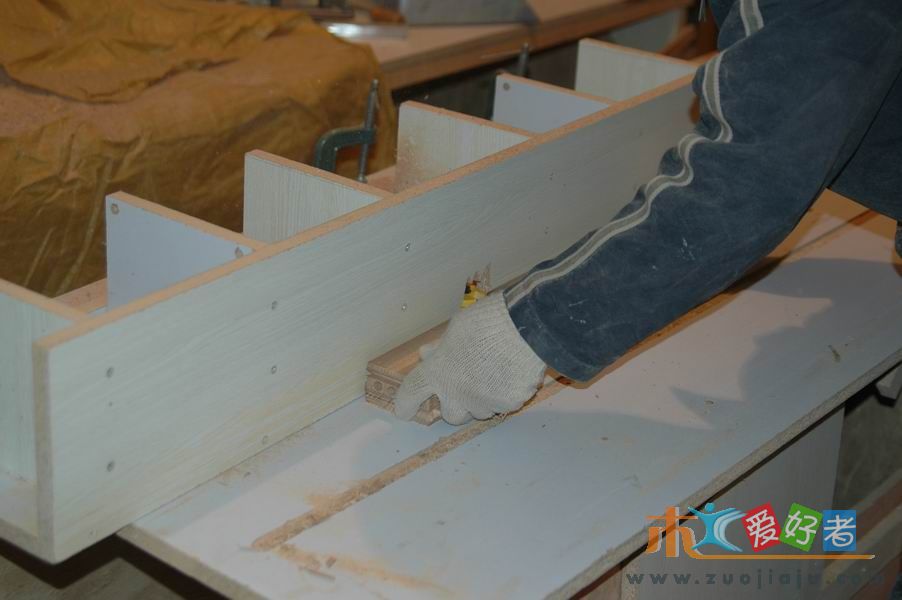

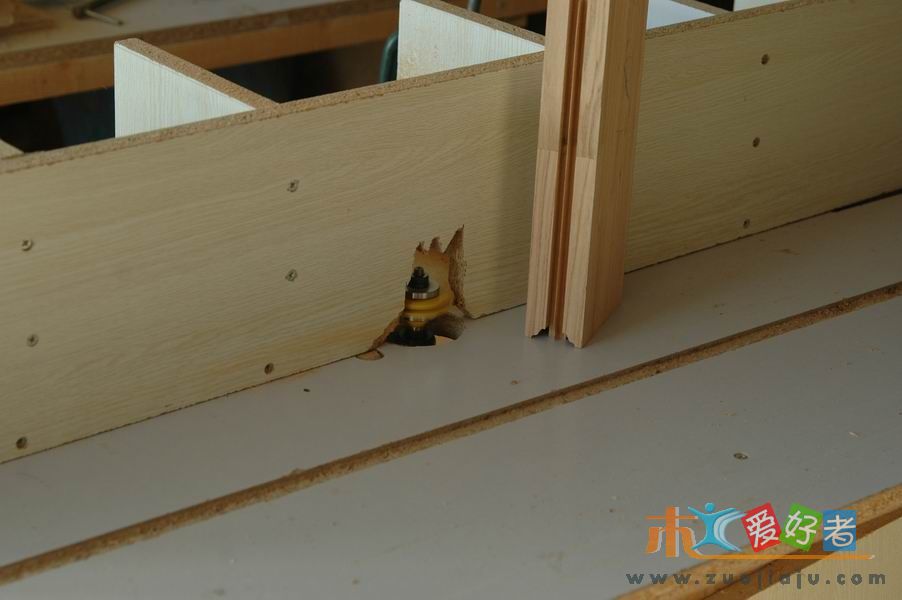

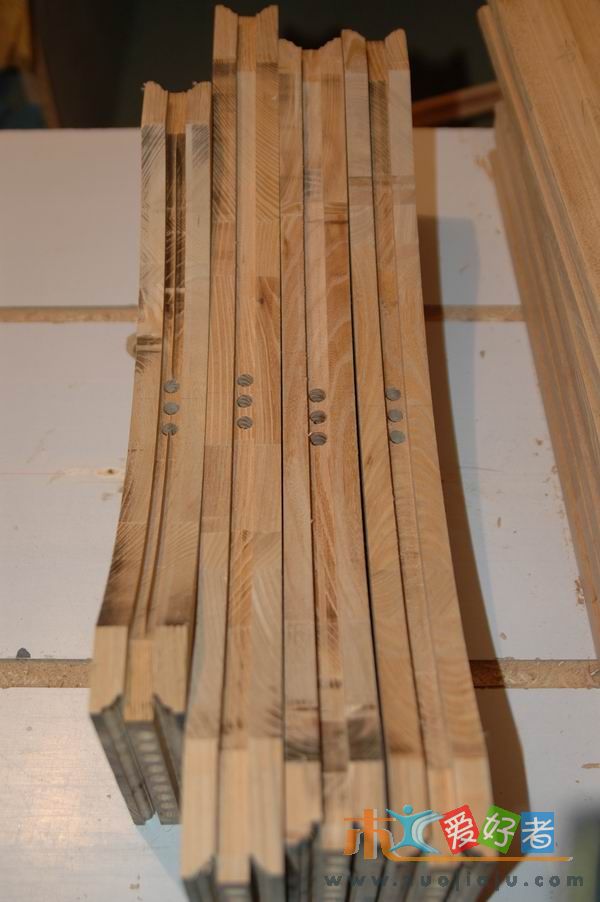

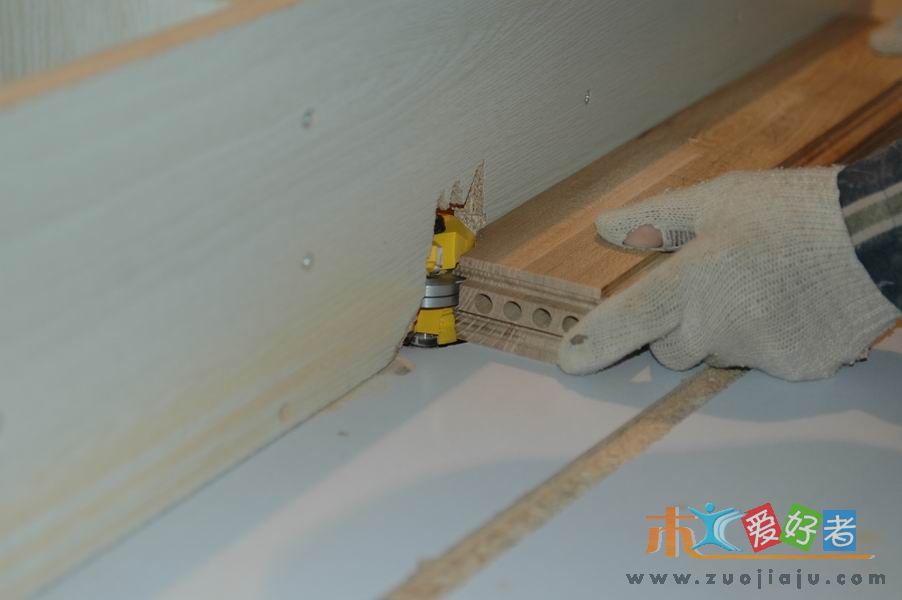

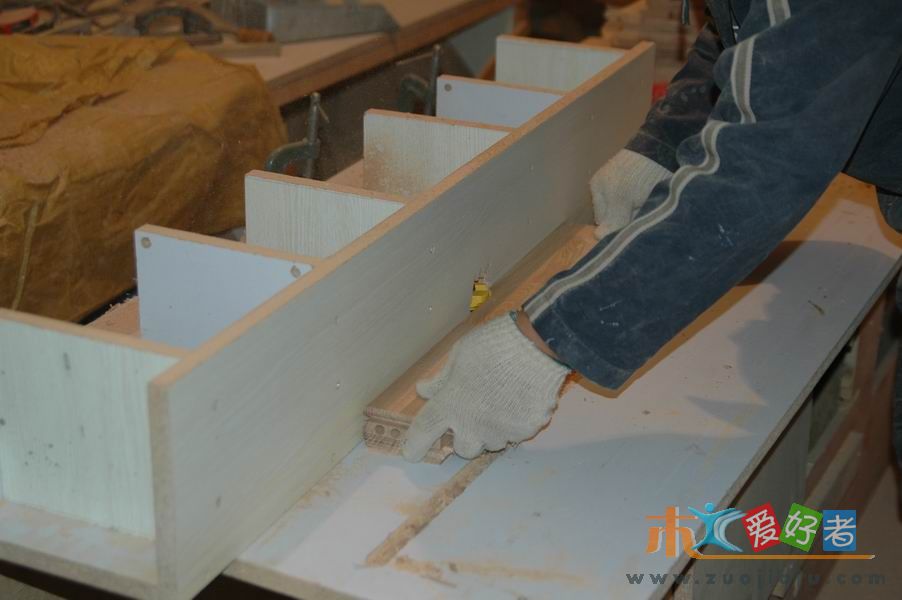

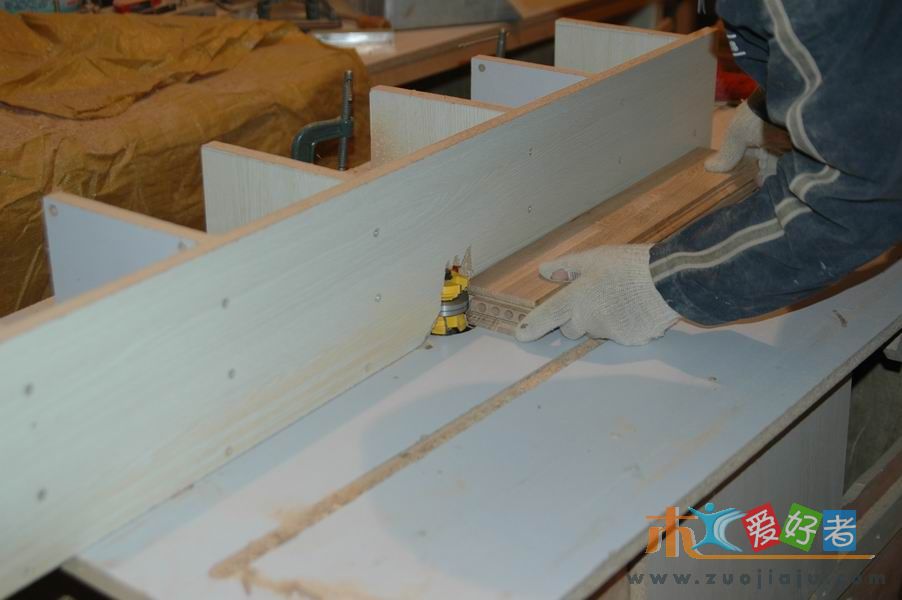

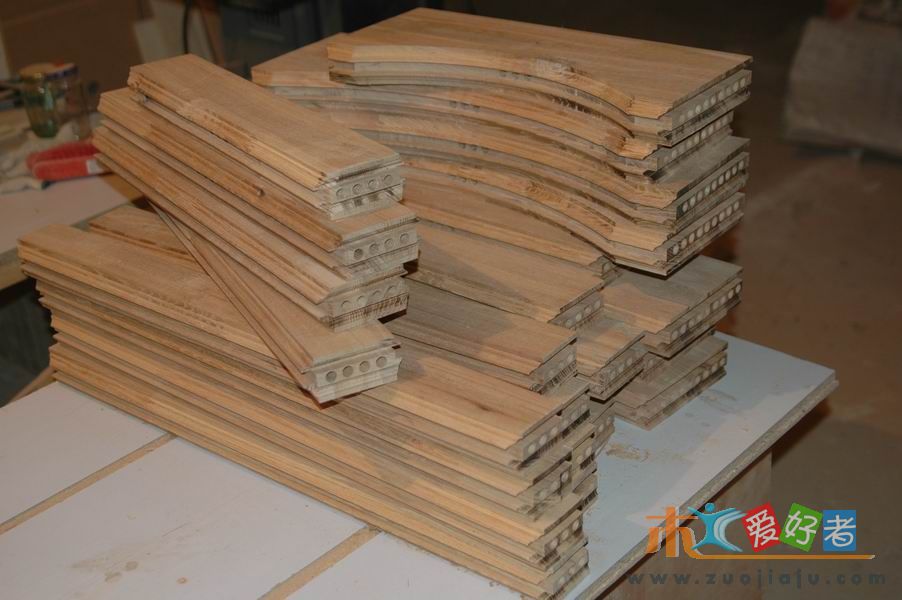

继续铣槽。
直槽可以一次成型，拱形上边框要先依靠山铣两端，再移除靠山，依靠轴承铣弧线。

sekon · 发表于 2009-1-11 00:37:34

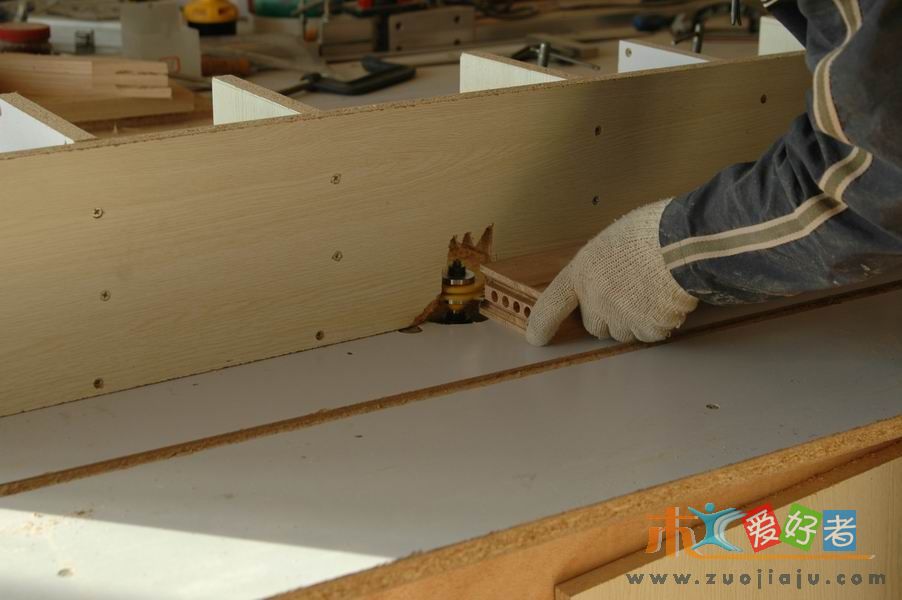

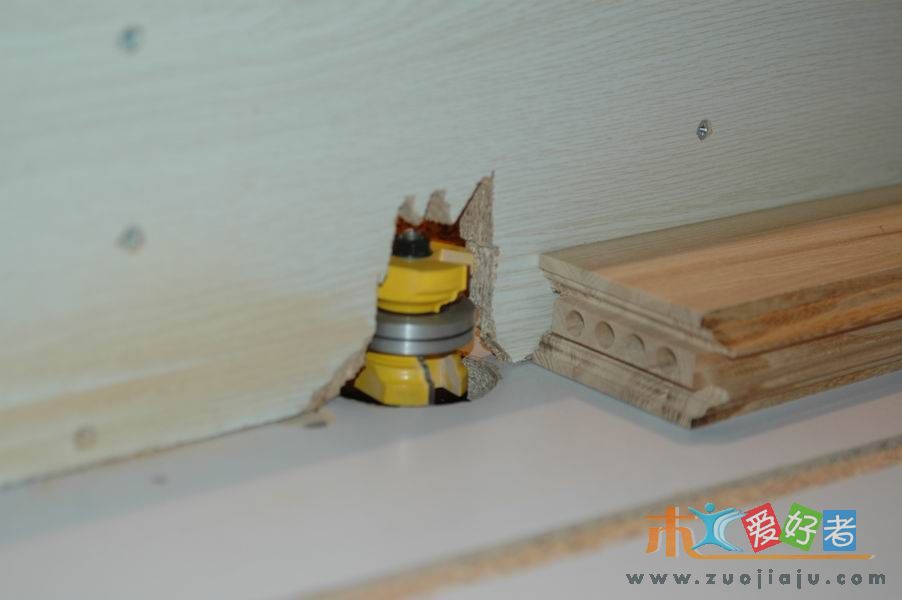

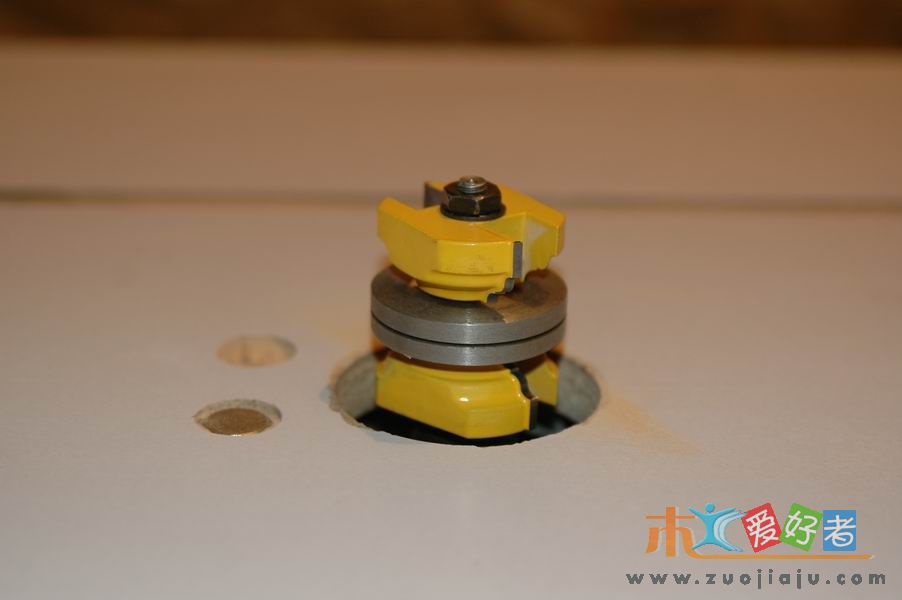

下面换B2齿刀铣齿。

long1898 · 发表于 2009-1-11 00:40:42

高，不错，B1槽，要铣2次成型吗？

sekon · 发表于 2009-1-11 00:43:07

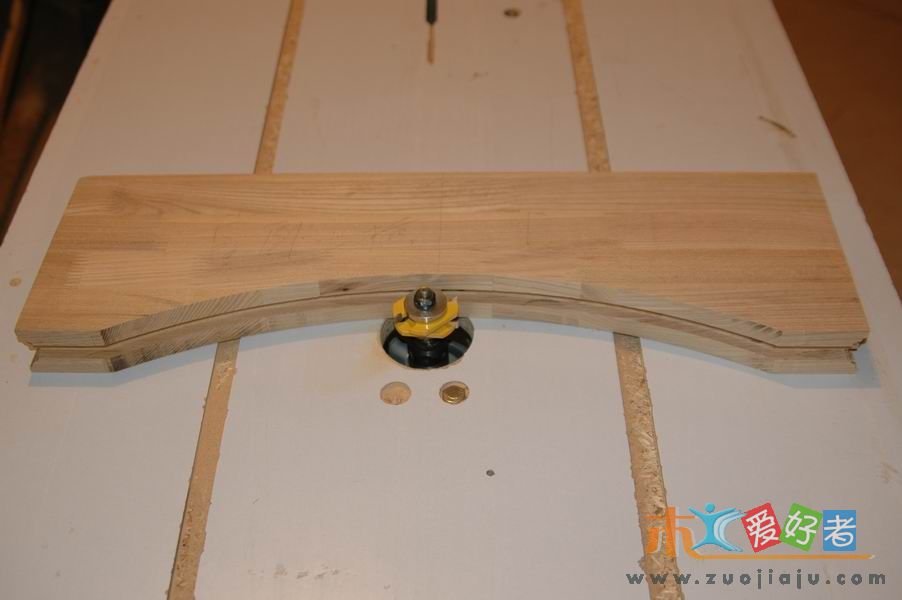

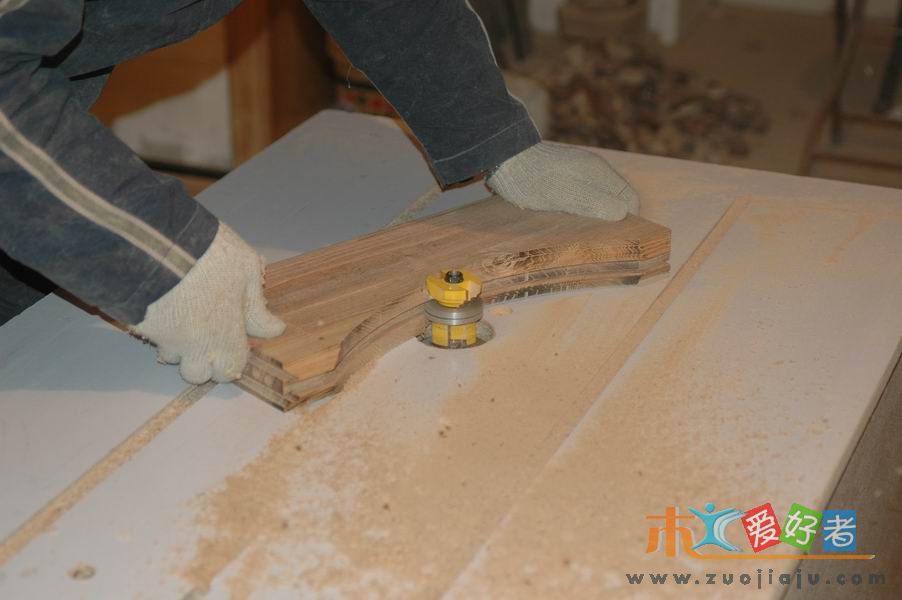

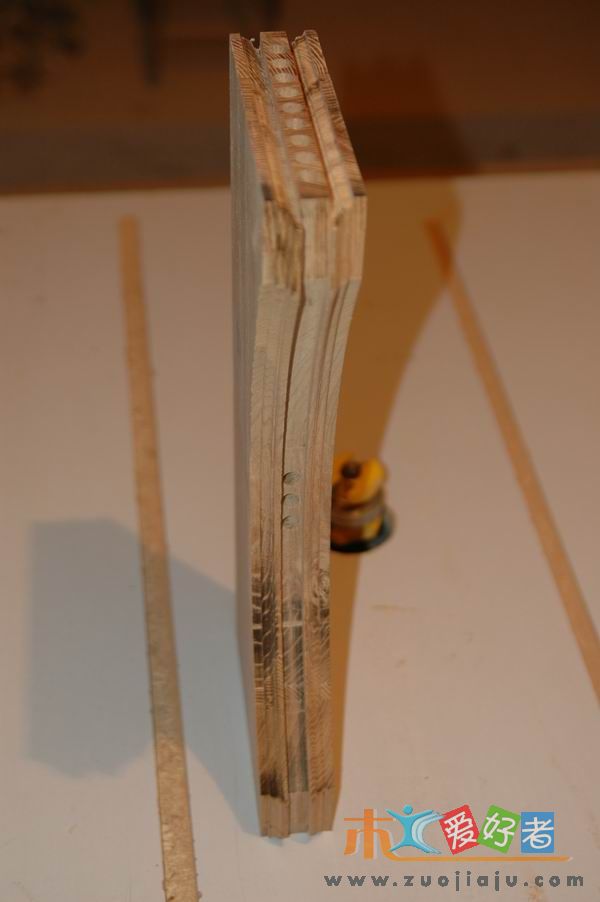

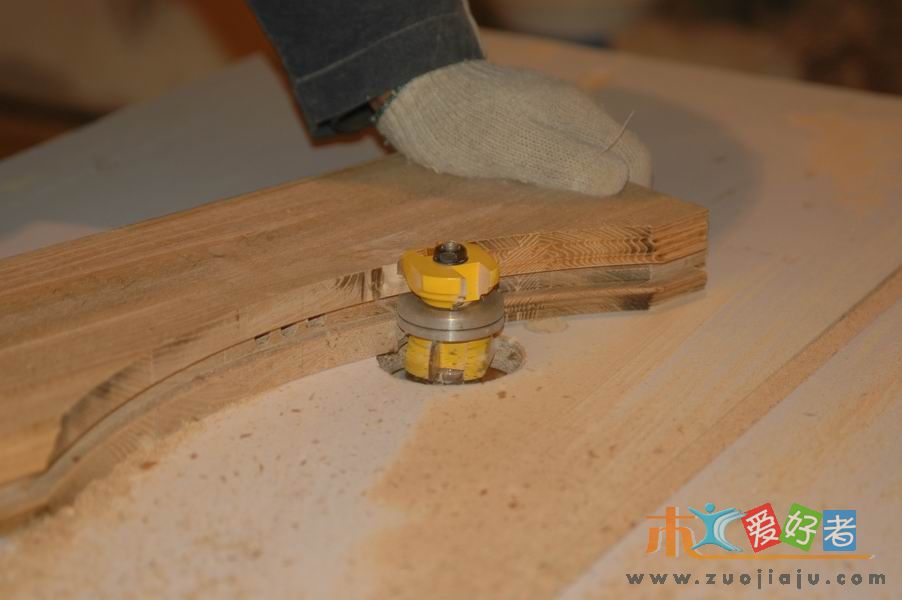

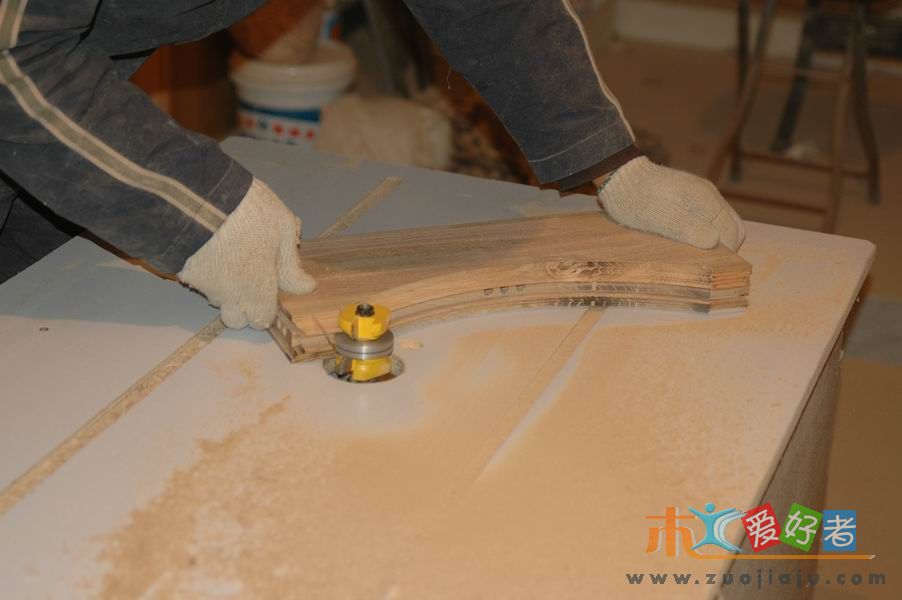

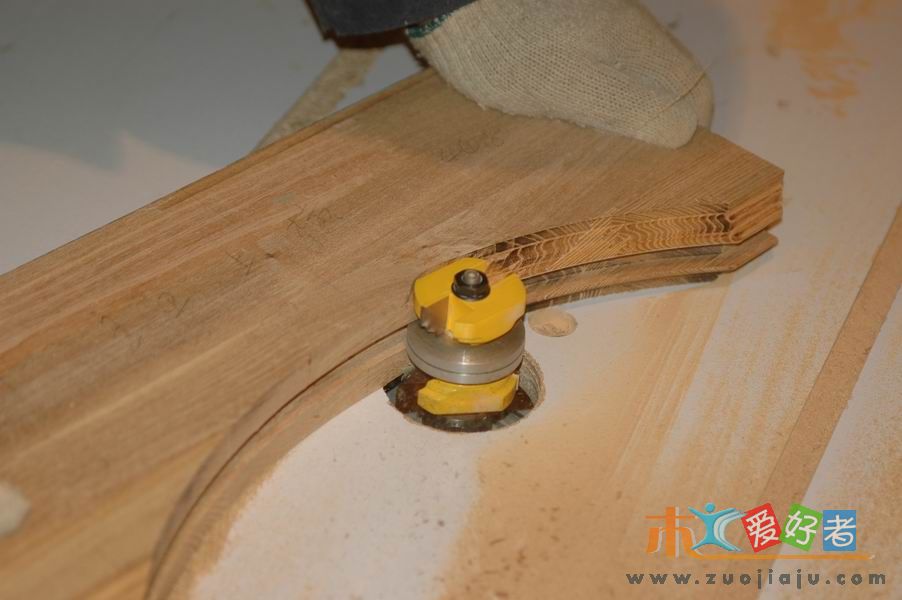

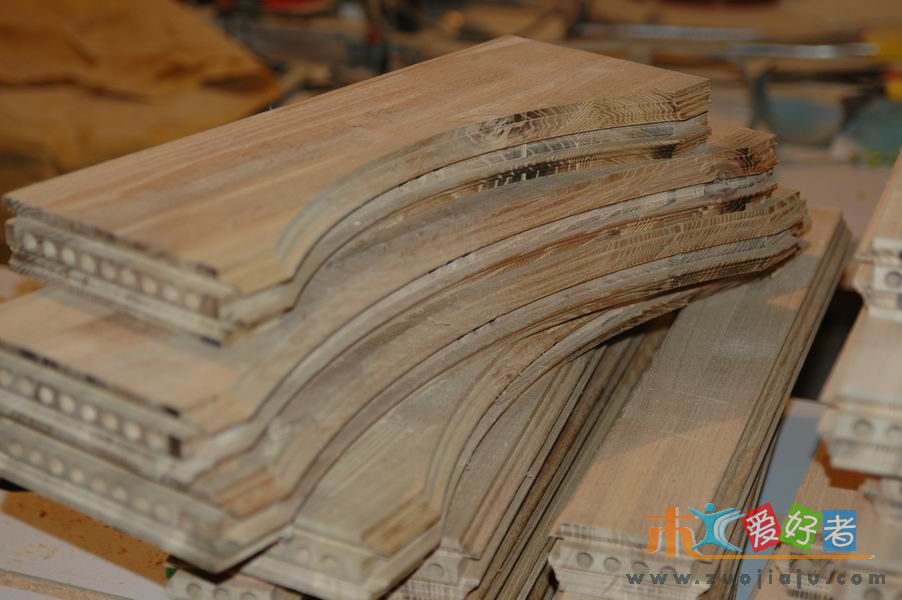

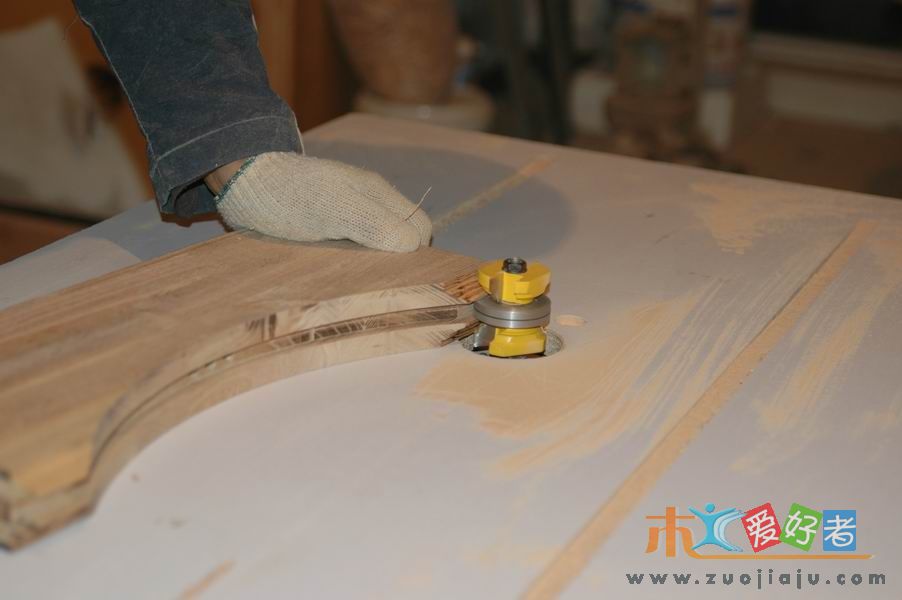

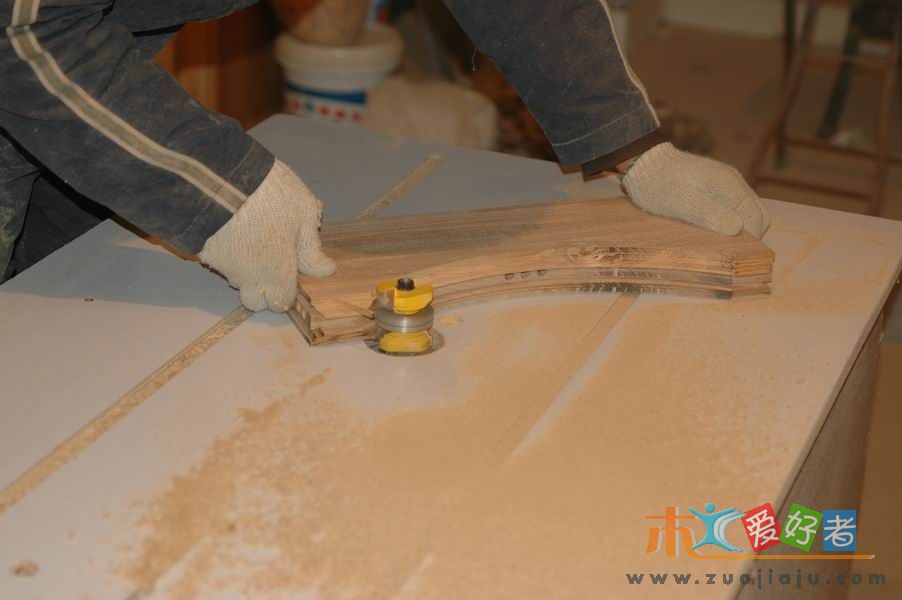

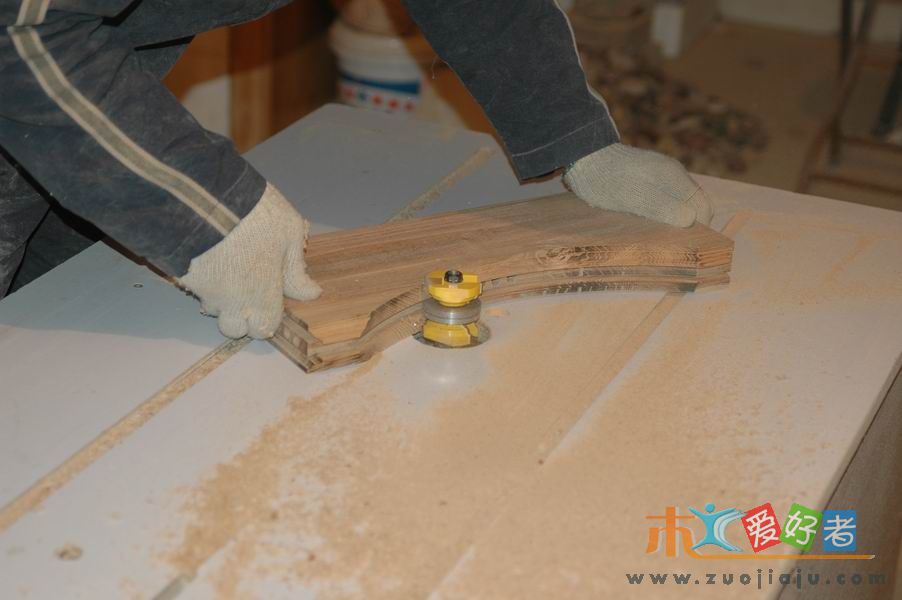

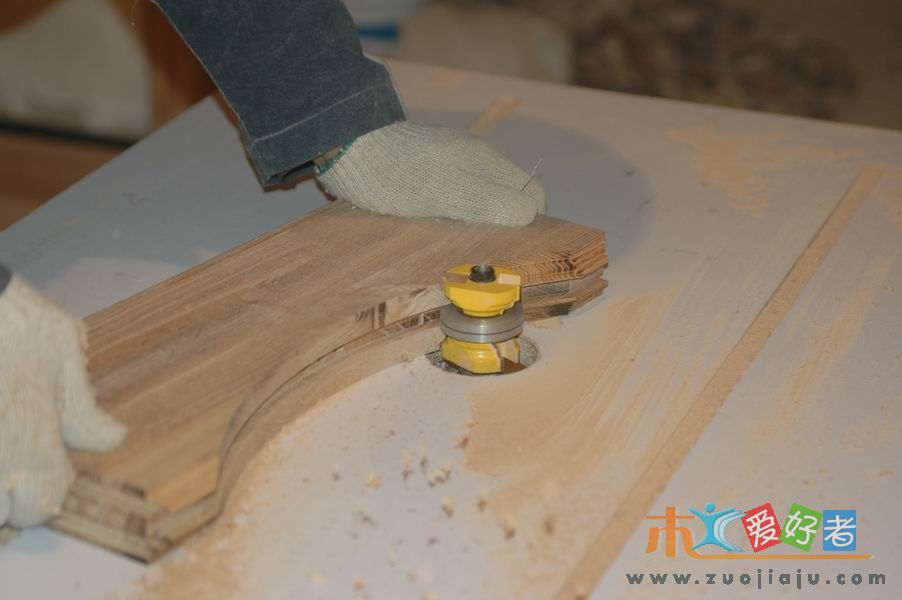

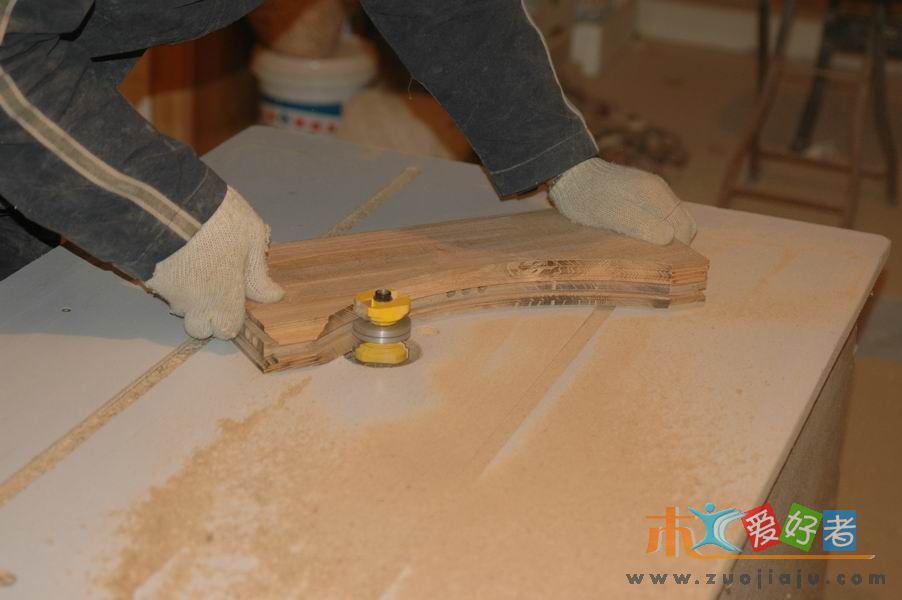

铣圆弧过程图

sekon · 发表于 2009-1-11 00:49:08

本帖最后由 sekon 于 2009-1-11 00:56 编辑

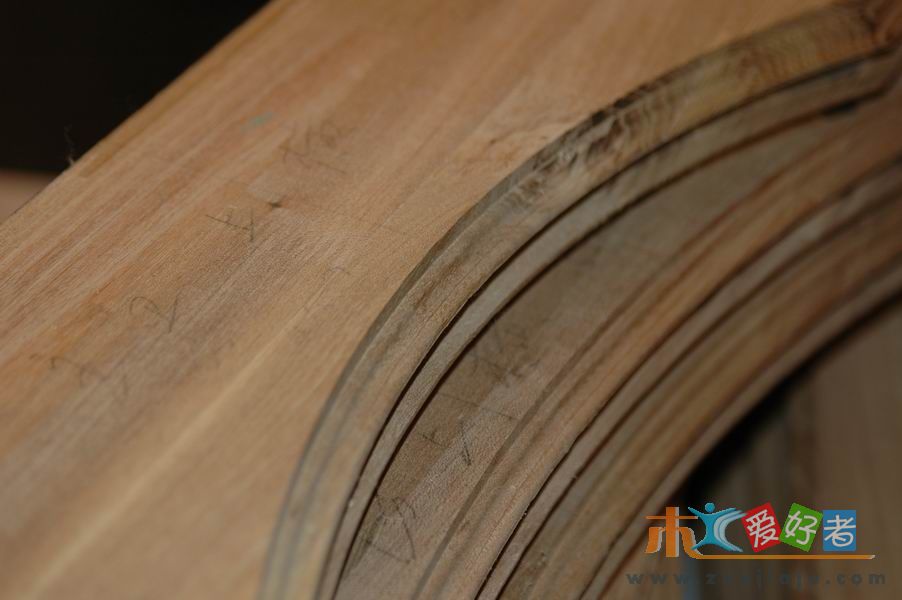

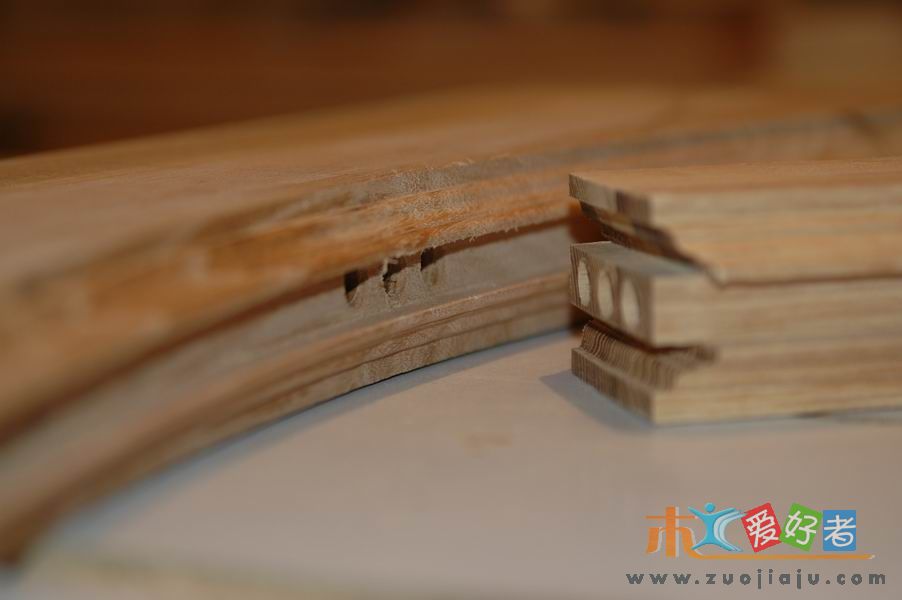

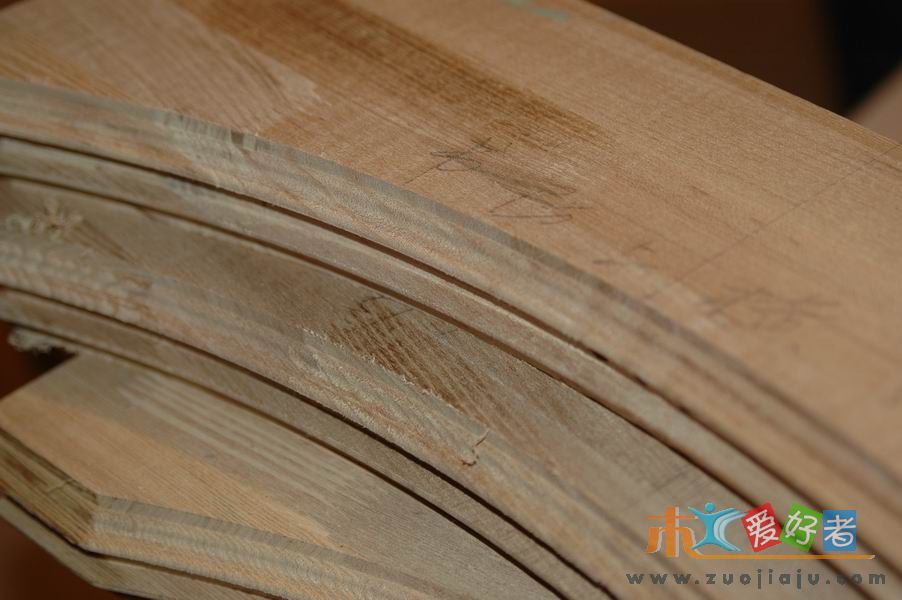

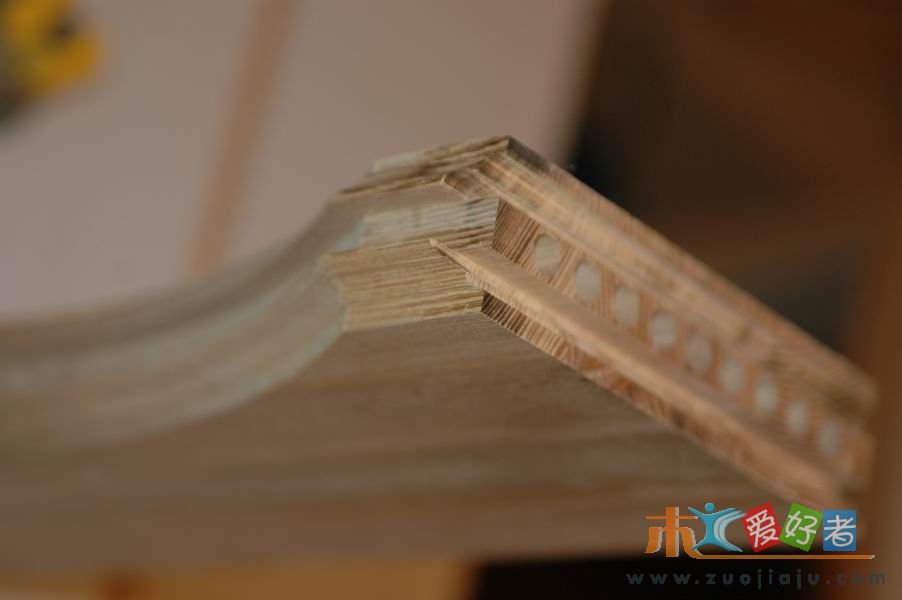

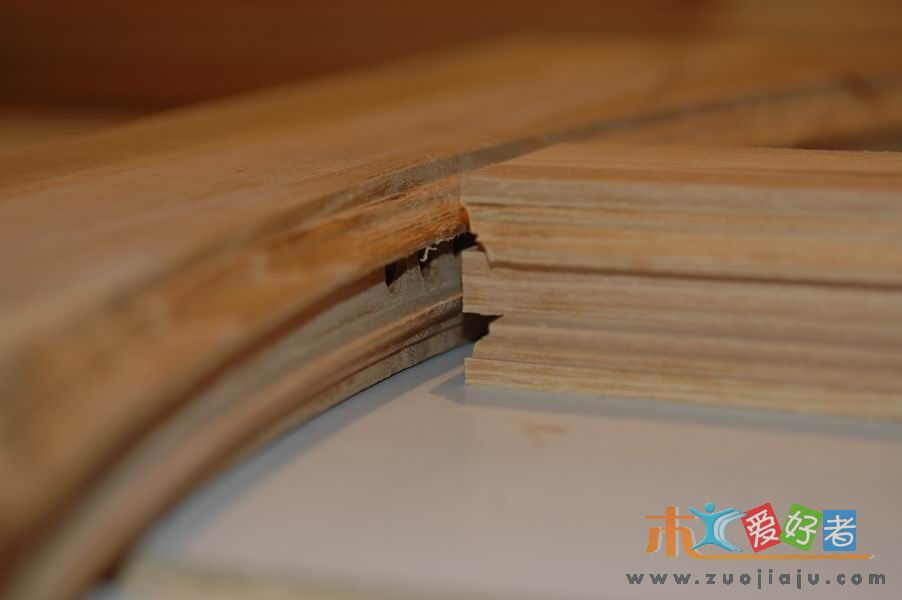

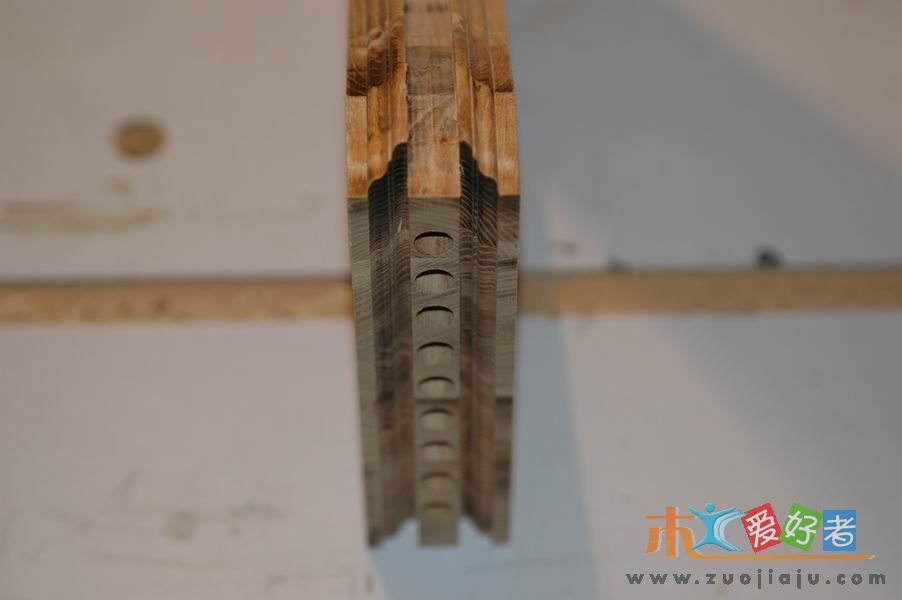

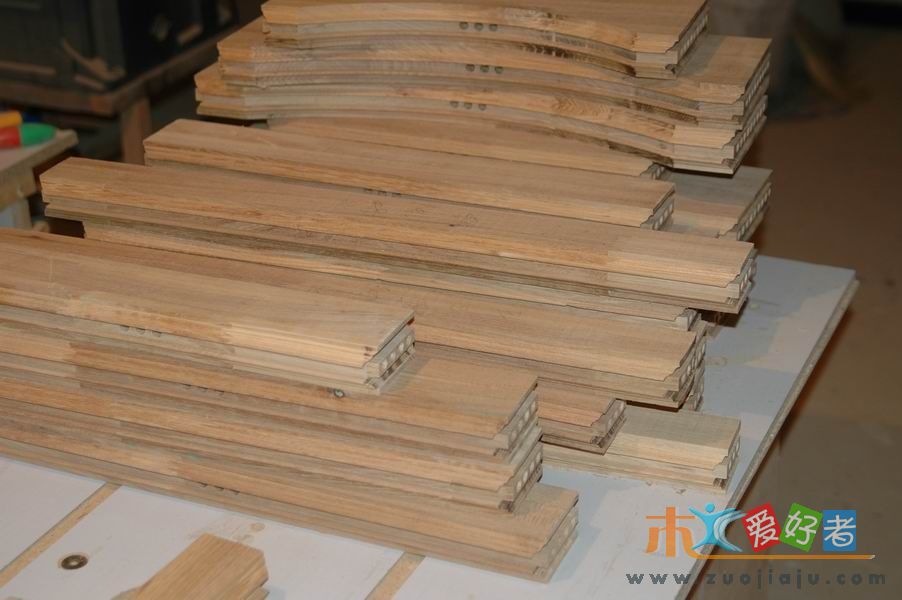

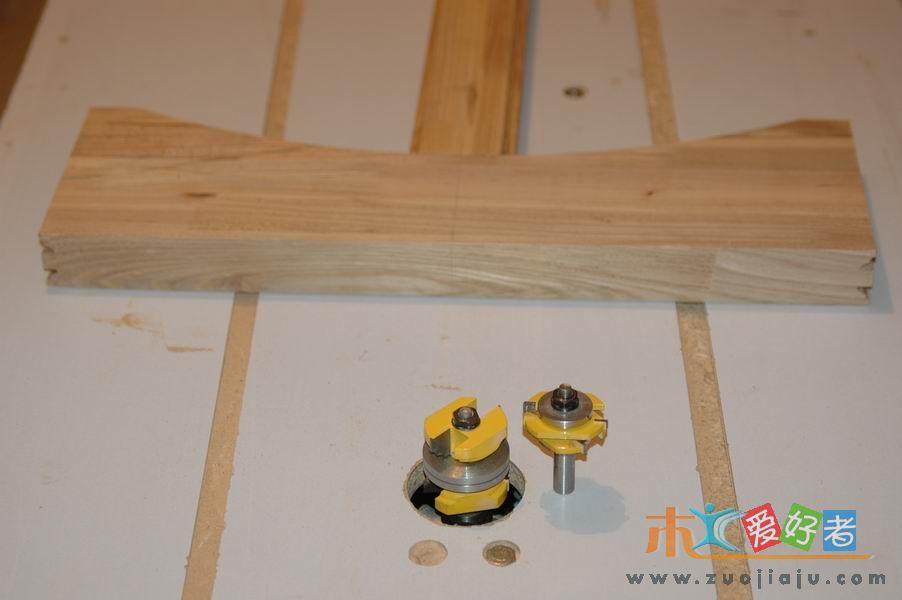

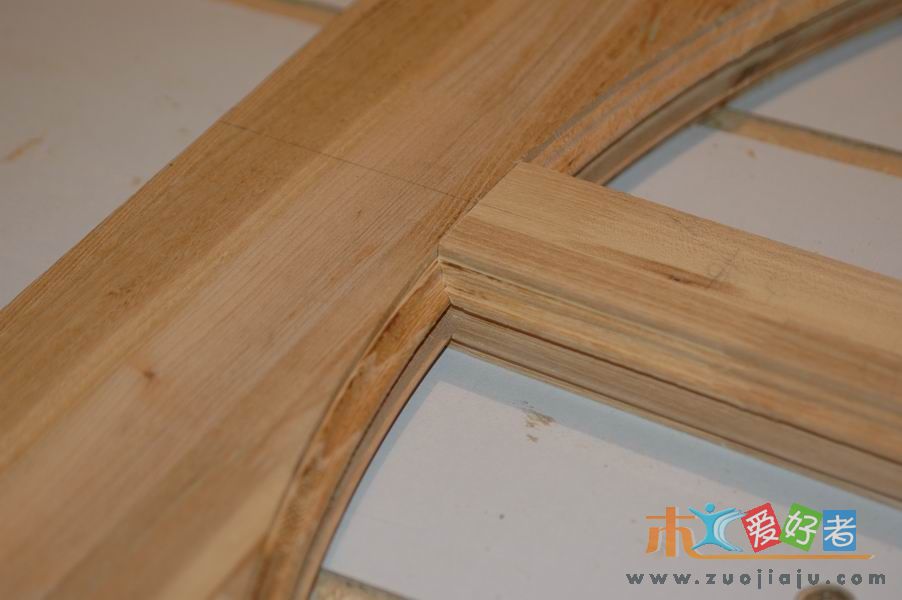

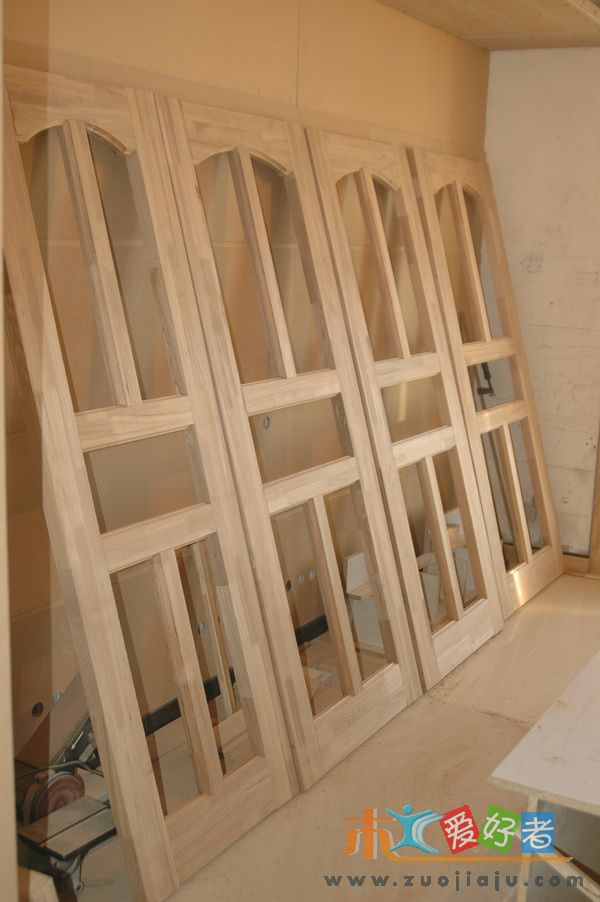

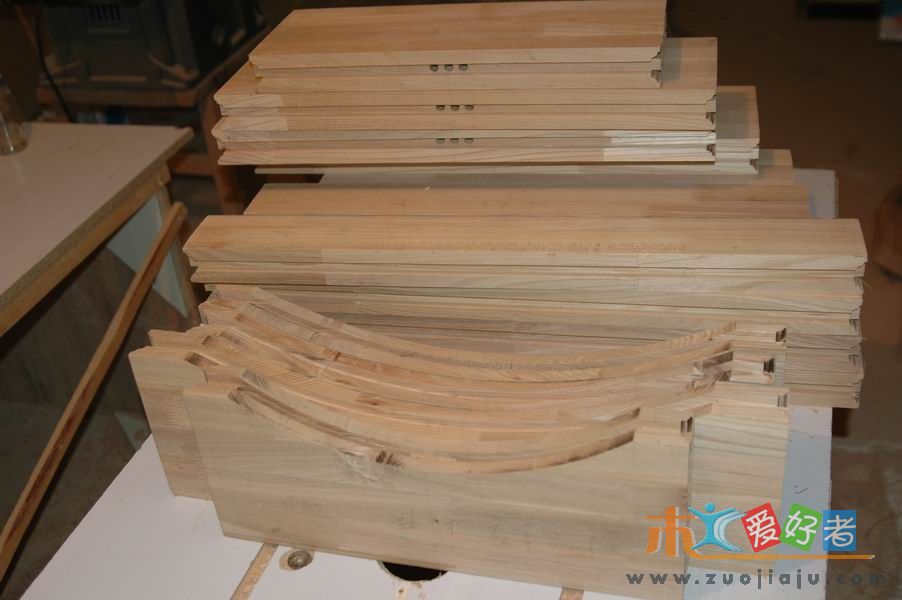

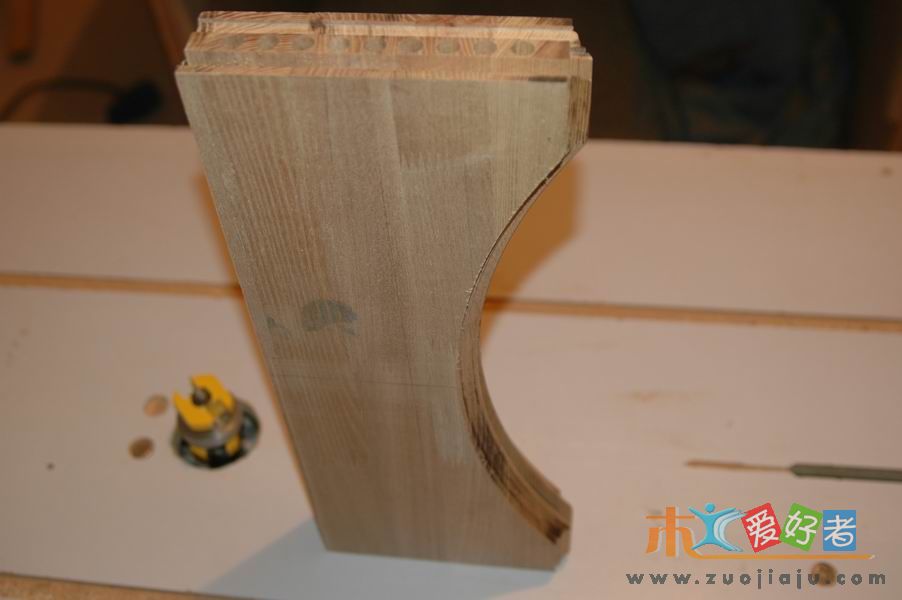

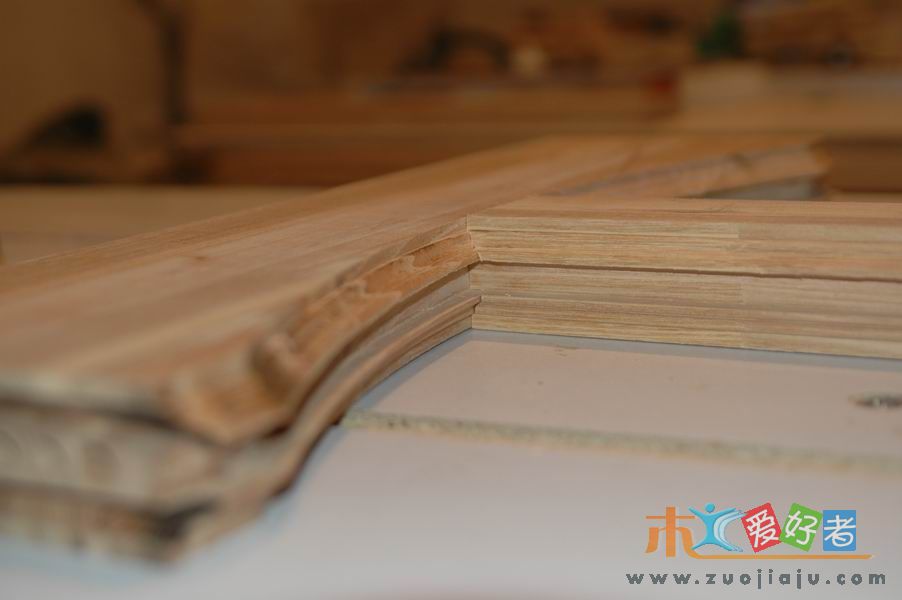

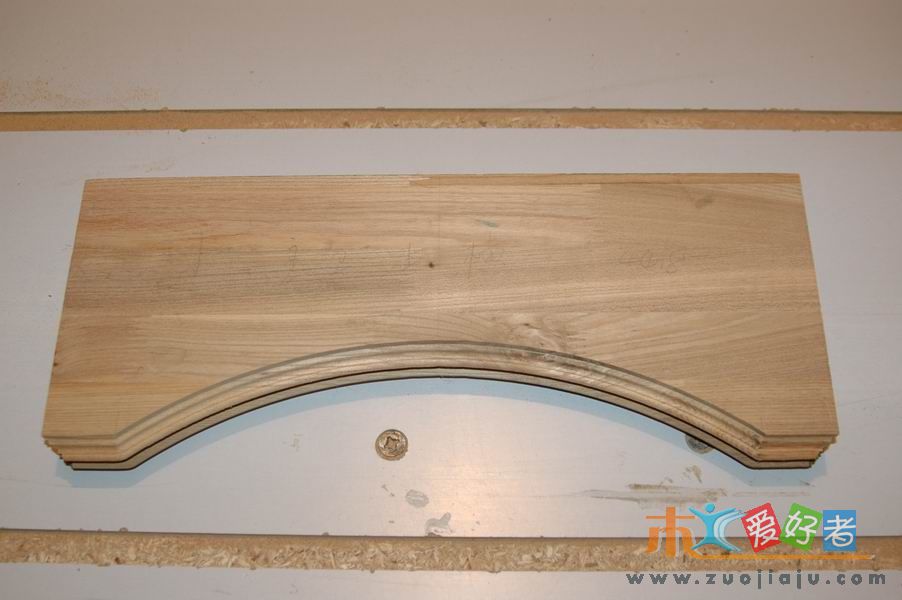

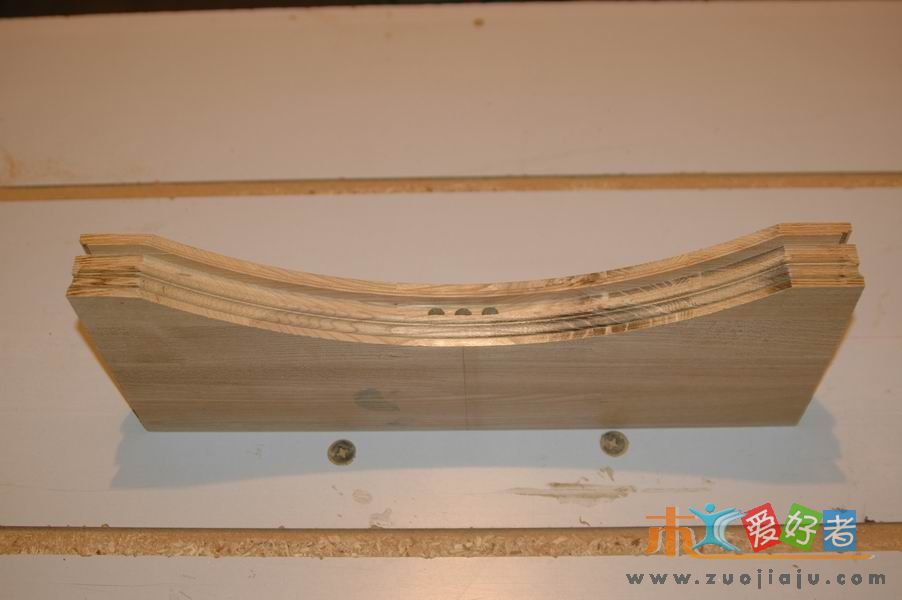

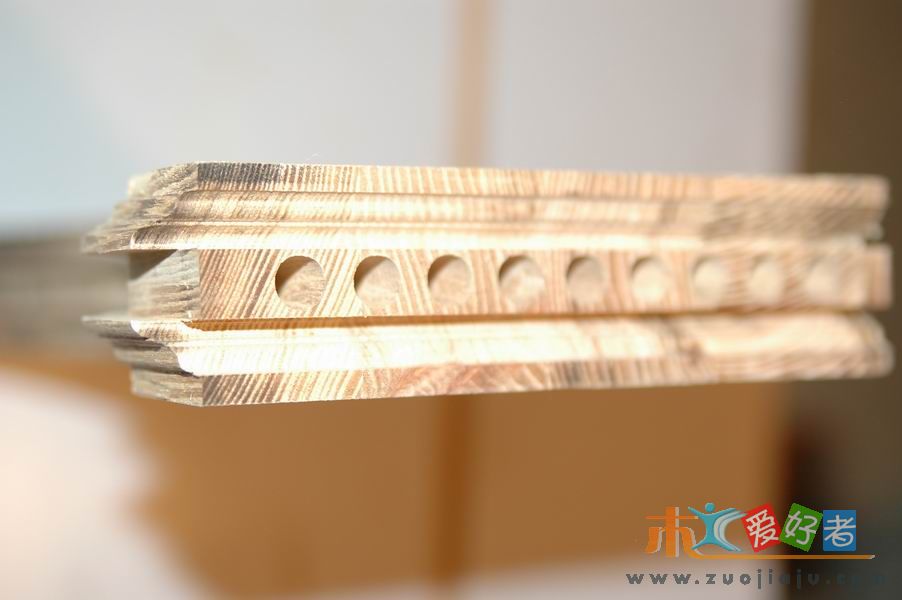

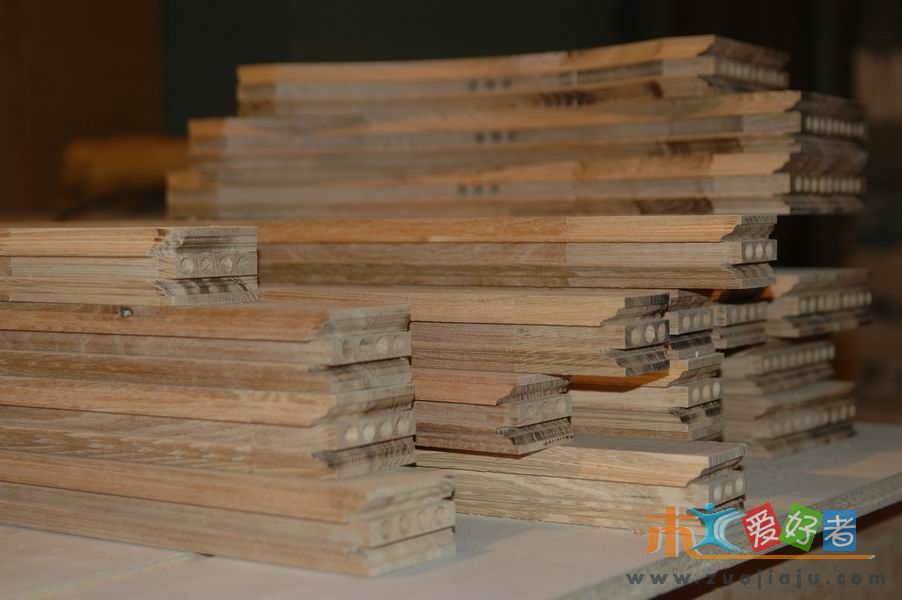

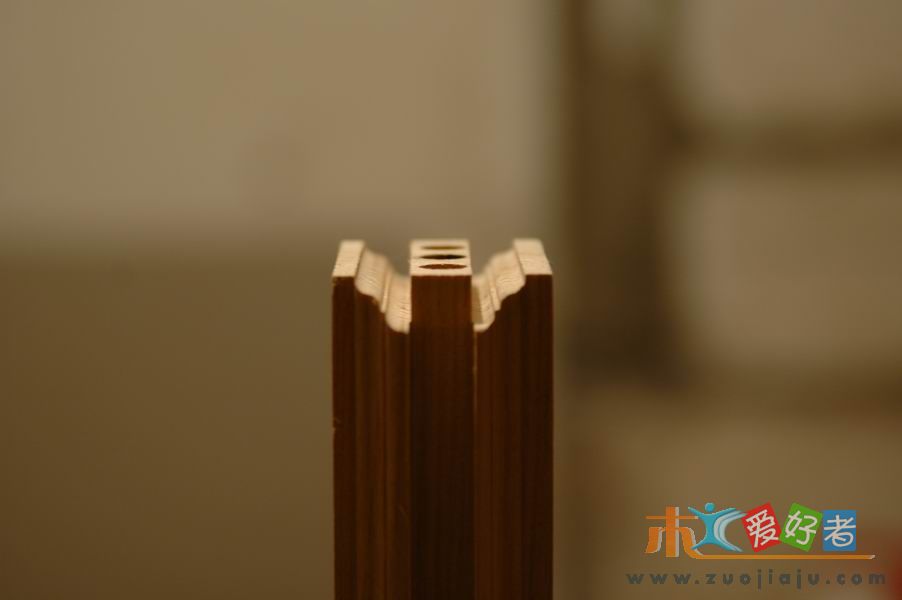

最后再发几张细部图睡觉了

ly333 · 发表于 2009-1-11 11:36:45

严重关注此帖，PF LZ 的精神，花两年时间做装修，房子好了，手艺亦精了。期待下文。

愚木疙瘩 · 发表于 2009-1-11 14:16:39

佩服的五体投地,楼主对DIY的态度,对所要做的事的了解程度,对工具的改造使用的认真态度,十分让我佩服,您的精神和经验值得我们大家学习!!

公子立 · 发表于 2009-1-13 14:07:37

顶！

家敏 · 发表于 2009-1-13 21:40:46

LZ的帖子我是从头到尾详详细细的看了一遍,你真是超人啊!佩服!图文并茂非常详细,这对我来讲真是一部非常难得的教科书,收藏了,慢慢的品味学习,谢谢!!!

ly1981 · 发表于 2009-1-14 22:04:56

LZ太棒了!亦准备照此打理房门!!!

sekon · 发表于 2009-1-14 22:37:41

本帖最后由 sekon 于 2009-1-14 22:57 编辑

不知大家注意没有，在前面的铣边过程中都没有看到处理门扇上两条最长的门边。确实在长门边上钻榫孔和铣门板槽的工作是在做完中间的框架后才开始的。这是为了保证中间立框的榫合精度，使最后拼装时中间立框的榫合缝最小。

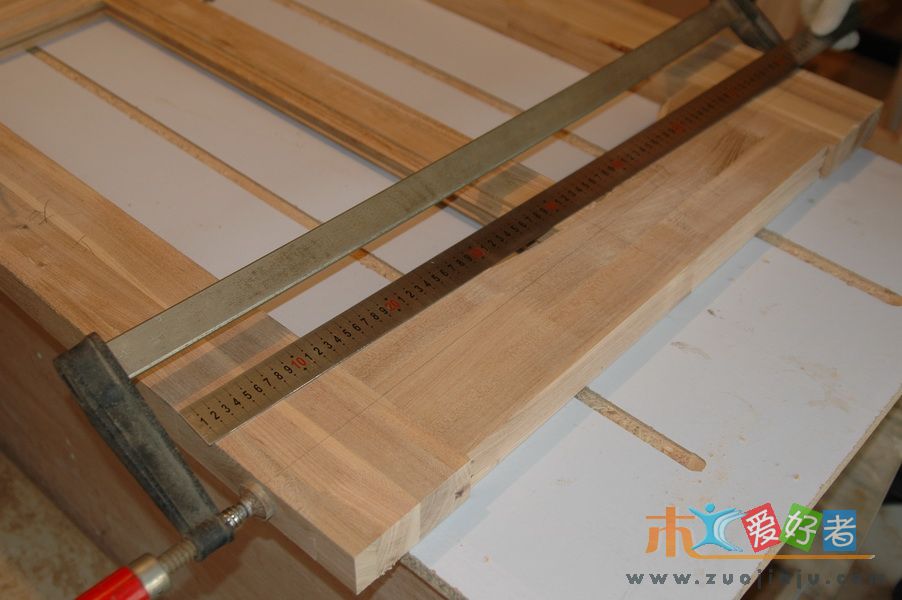

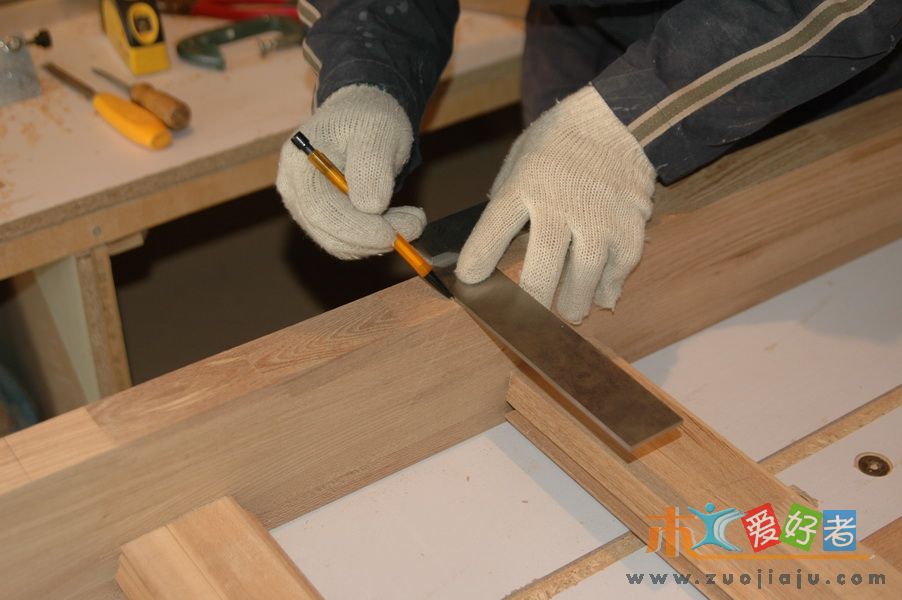

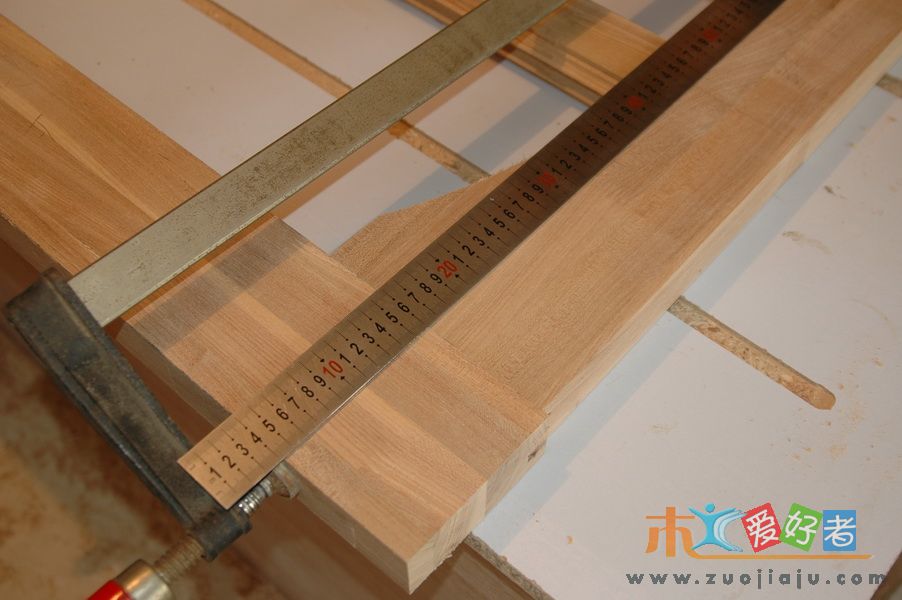

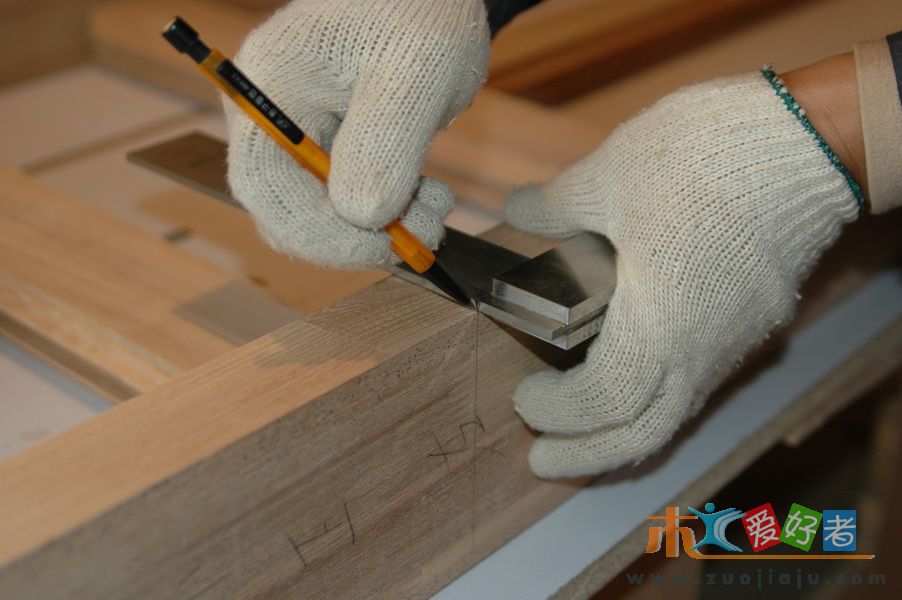

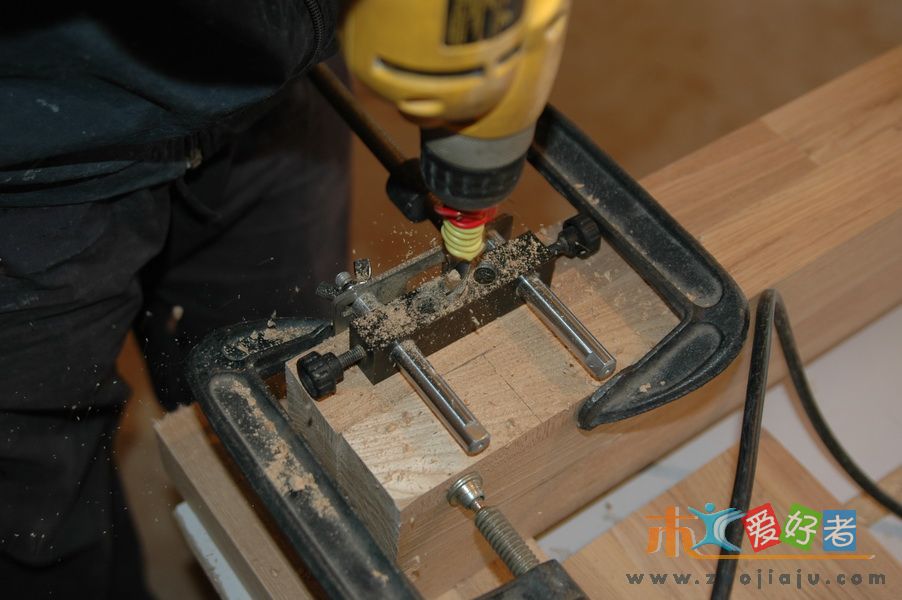

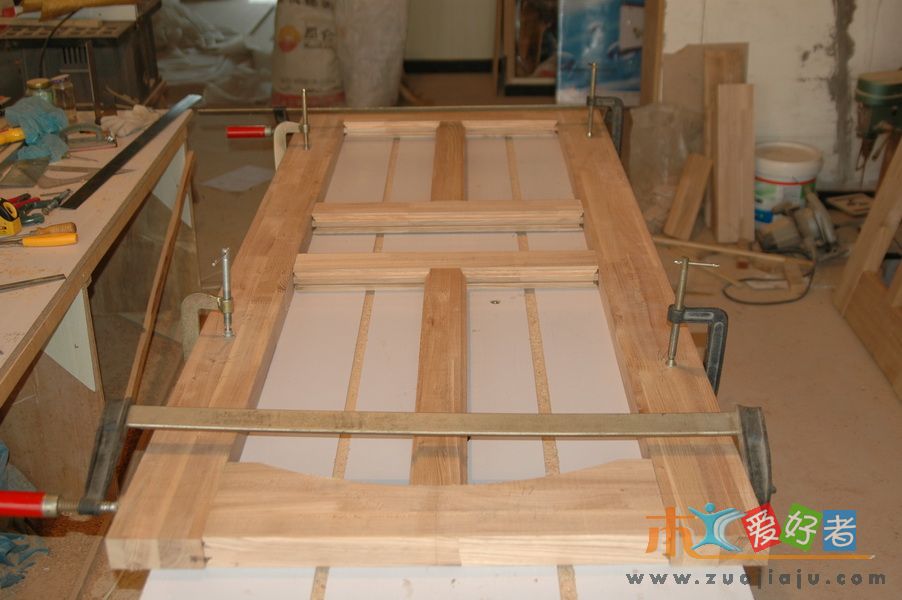

请先看长门边的画线定位打孔过程图。

sekon · 发表于 2009-1-14 23:25:52

本帖最后由 sekon 于 2009-1-14 23:36 编辑

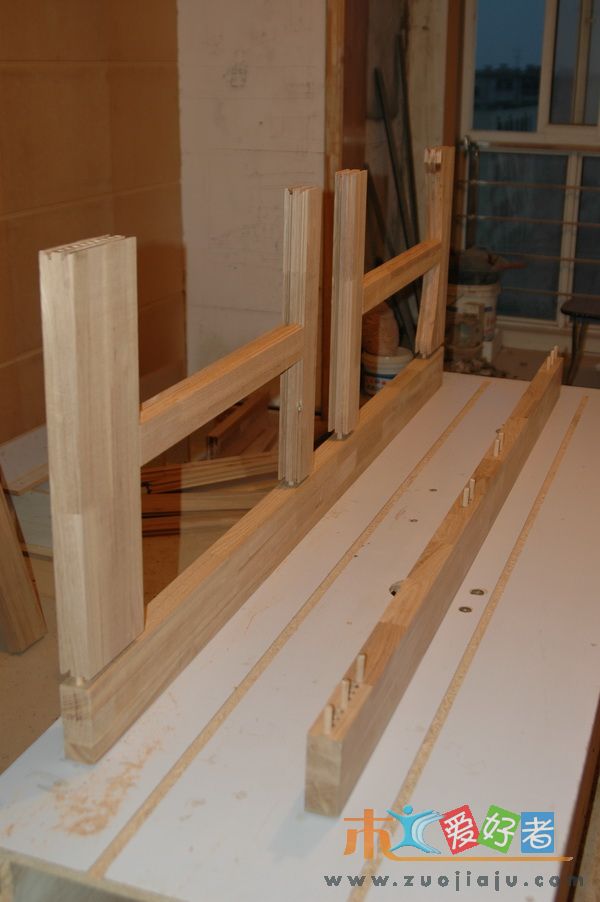

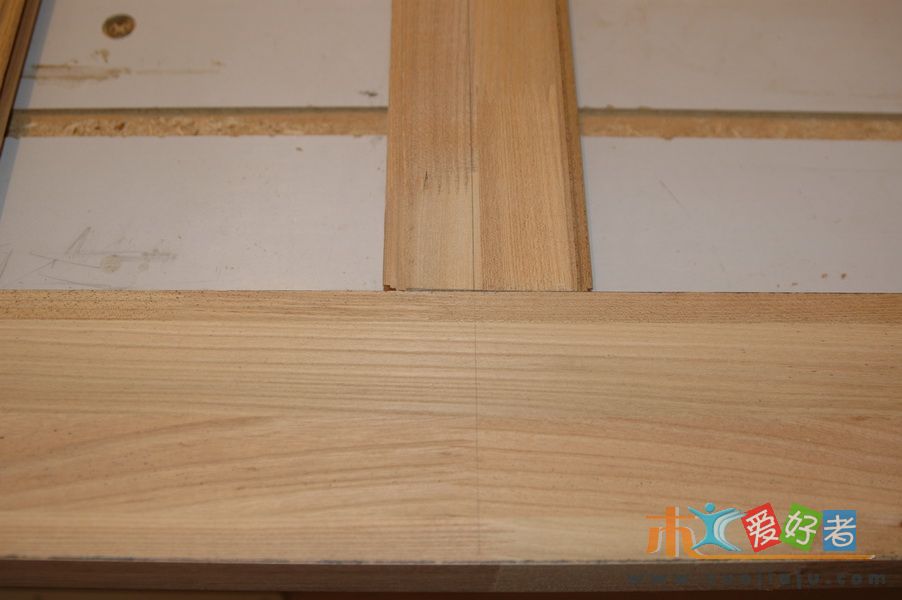

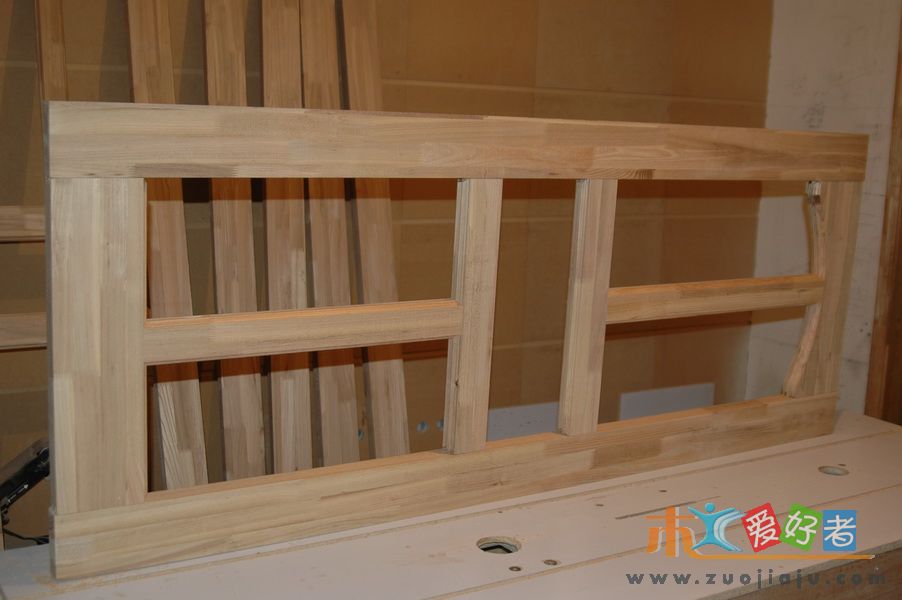

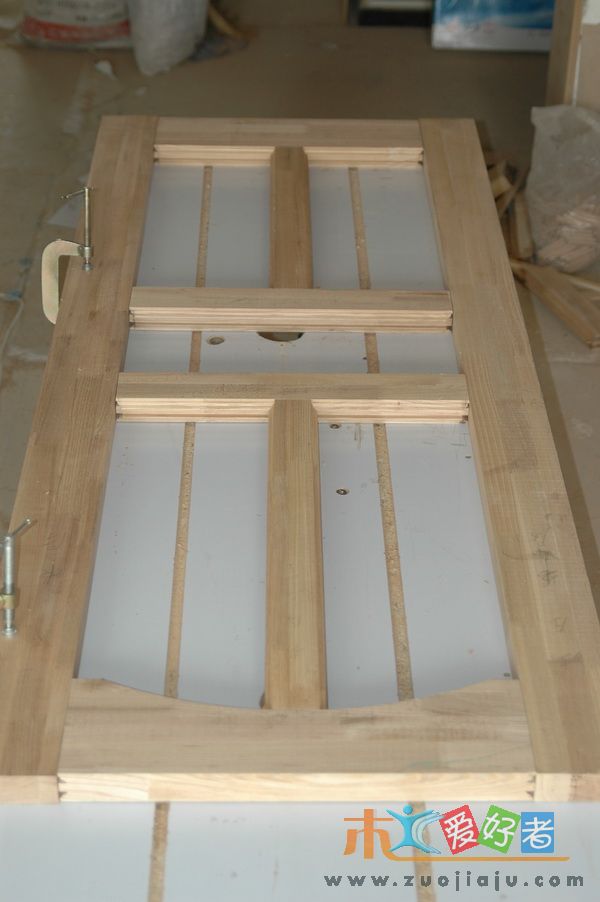

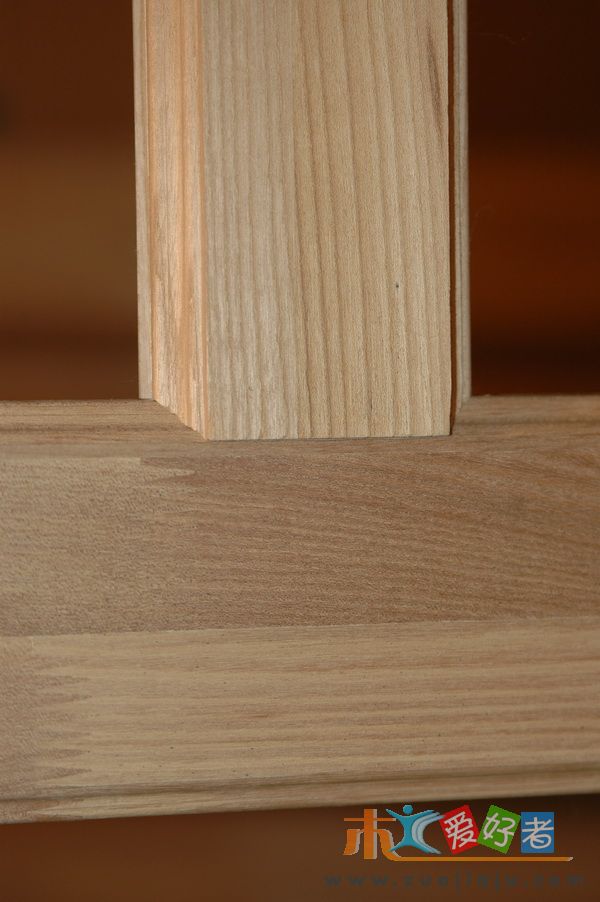

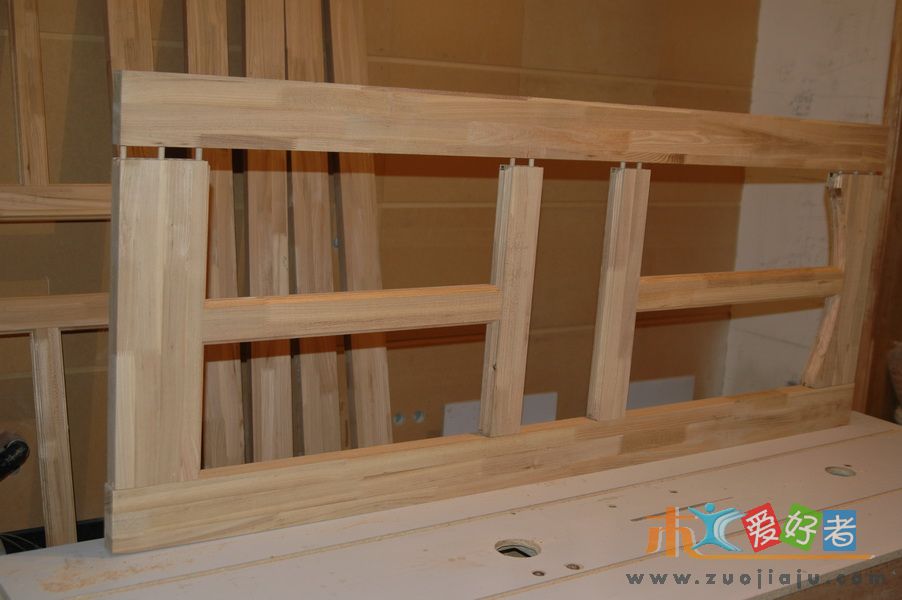

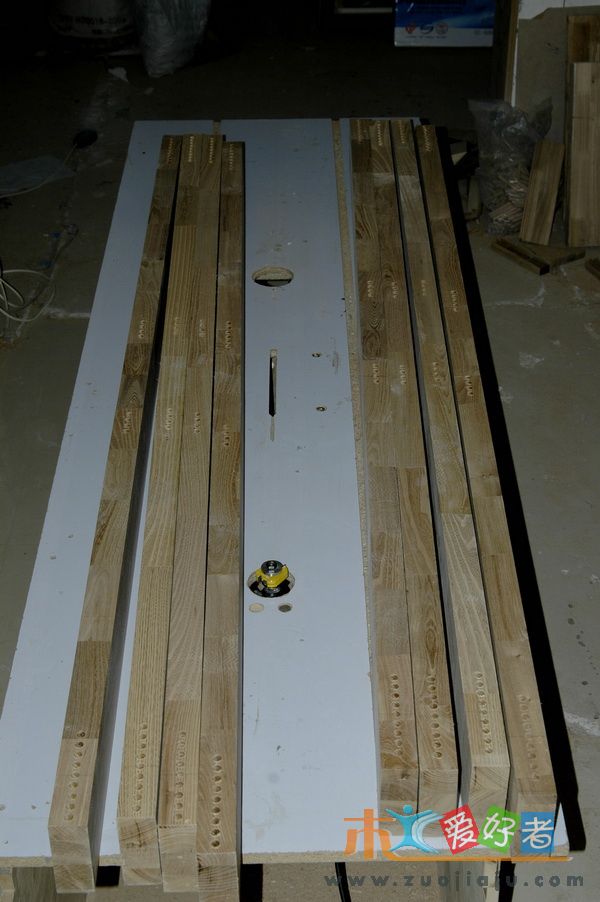

长门边打完孔，要试着拼装验证一下精度。
