感谢大家鼓励，现在兑现承诺，详细讲述我diy室内门的过程

sekon · 发表于 2009-1-14 23:50:41

本帖最后由 sekon 于 2009-1-14 23:53 编辑

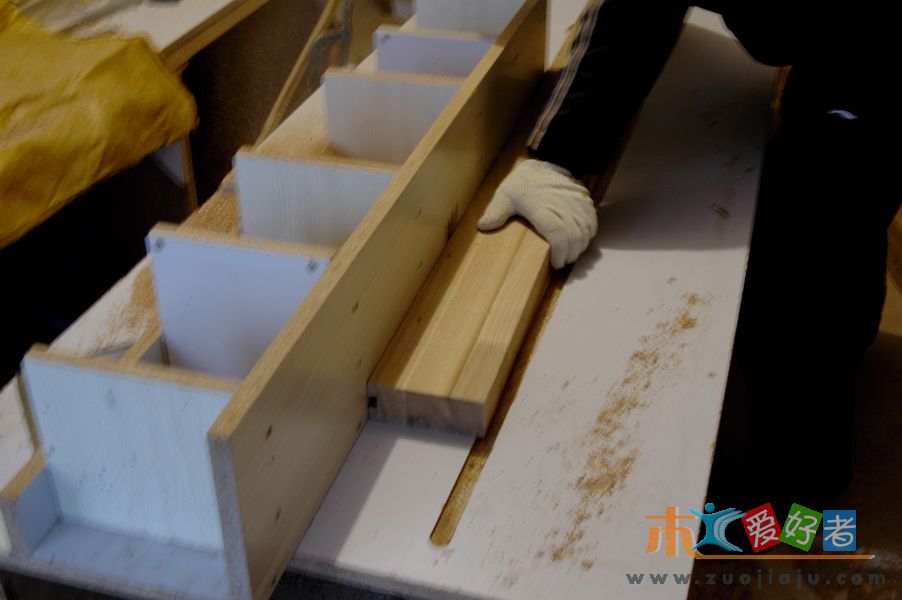

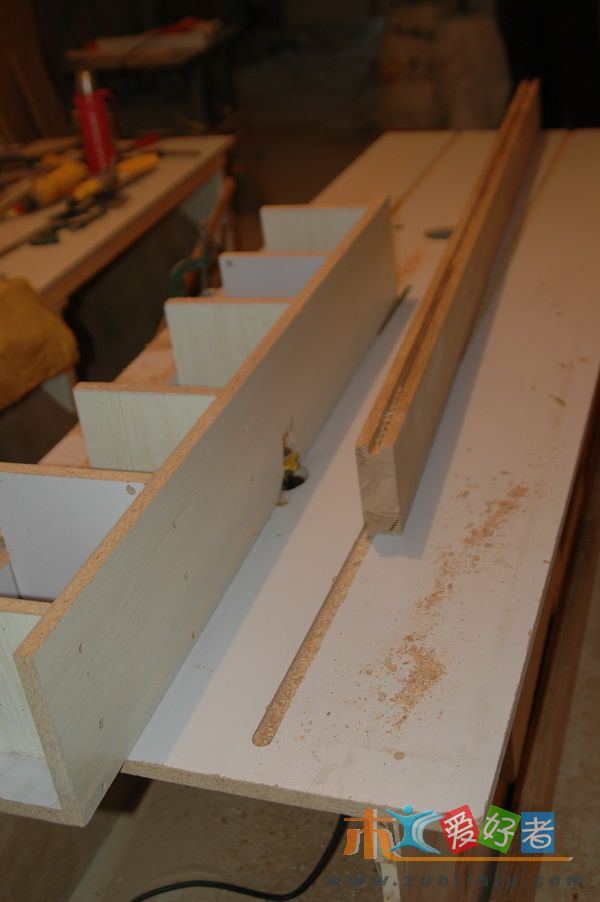

榫孔钻完就开始铣长门边上的门板槽了，工艺与前面相同，简单上几张图

sekon · 发表于 2009-1-14 23:56:47

待续，后天上门芯板的制作过程

sekon · 发表于 2009-1-15 00:03:01

本帖最后由 sekon 于 2009-1-15 00:05 编辑

高，不错，B1槽，要铣2次成型吗？
) S/ H. g3 i5 C3 W% N# O. p) d8 @long1898 发表于 2009-1-11 00:40

直槽铣一次成型，曲线槽要铣两次，第一次靠紧靠山铣出两端，然后移除靠山，依靠轴承铣中间的弧线，这样比较安全。
铣出的槽中间由于两片槽刀有间隙，会留有小片的毛刺，用刀剔平就好了

sekon · 发表于 2009-1-16 22:41:34

简单说说做门芯板的过程：

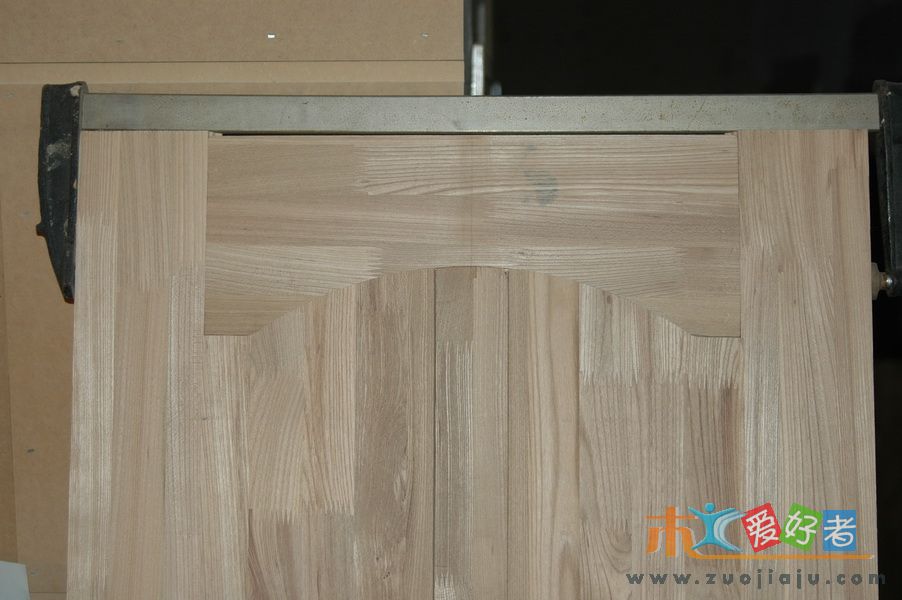

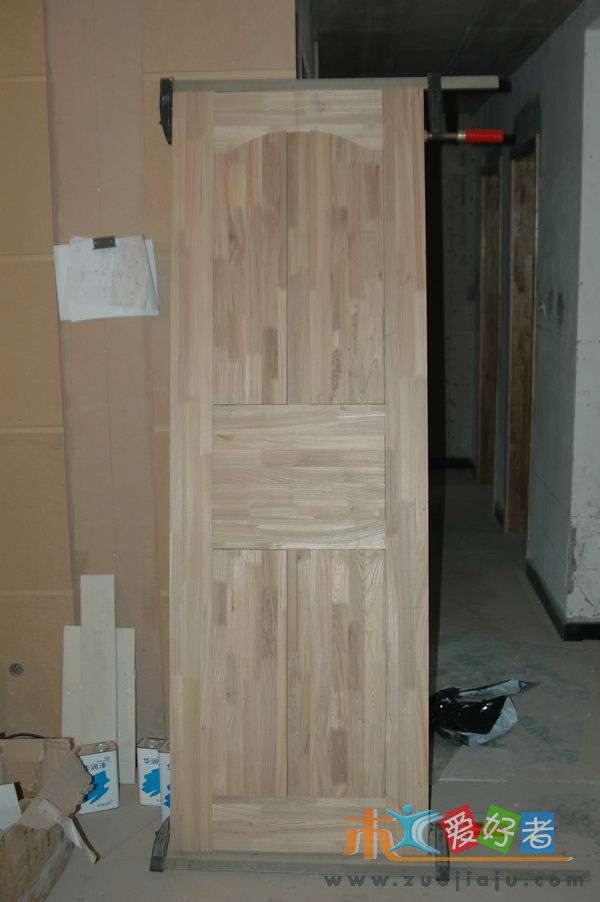

首先把已做好的门框架组装好并夹紧，精确测量门芯板的尺寸，裁切门芯板，使最后成品门芯板上下左右各留1-2mm的间隙。

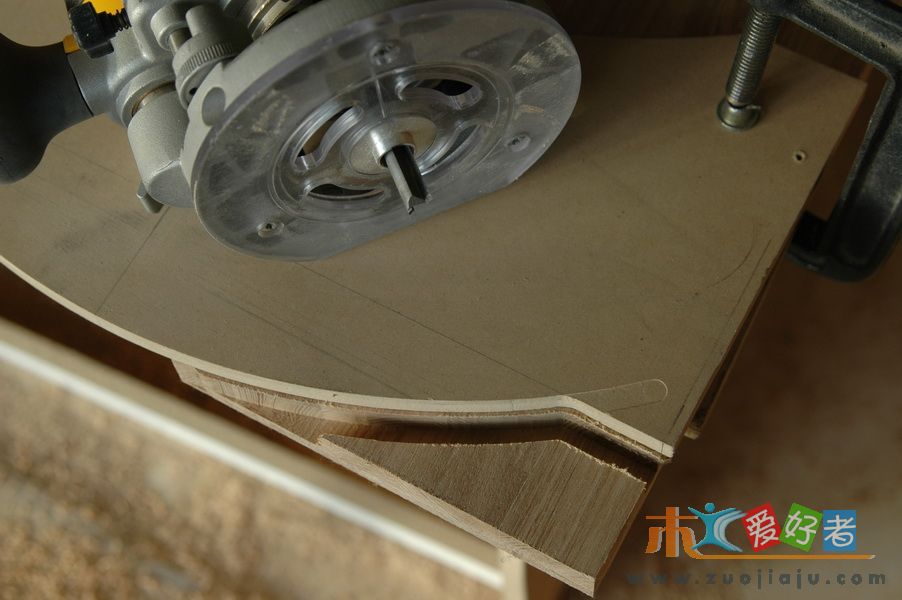

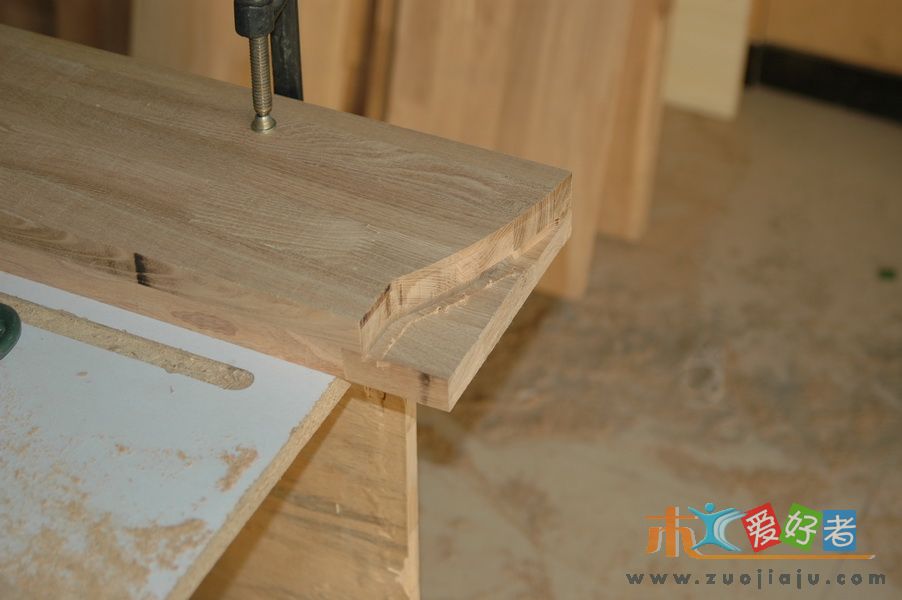

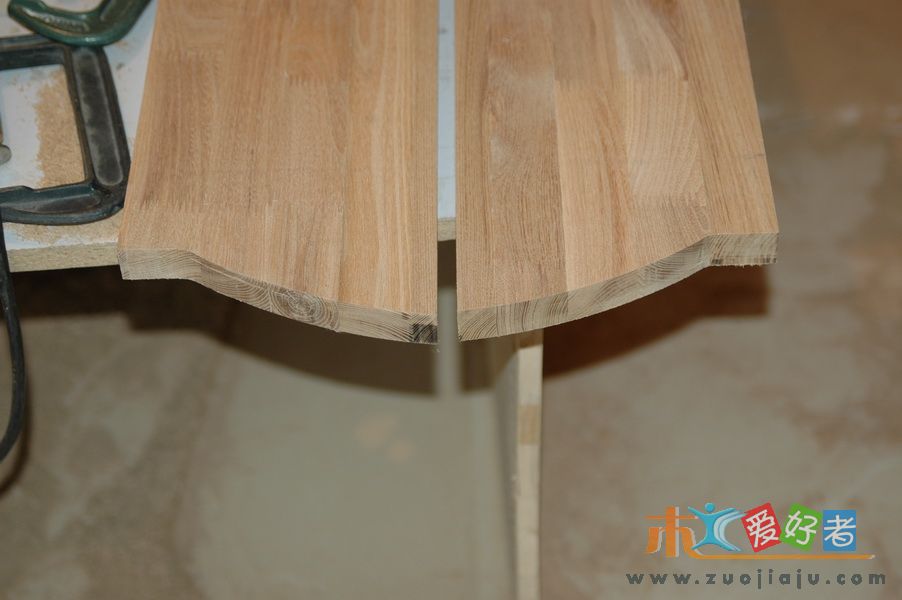

上面两片拱形门芯板比照已做好的模板仿形修边。
请看图。

sekon · 发表于 2009-1-16 22:52:23

本帖最后由 sekon 于 2009-1-16 23:17 编辑

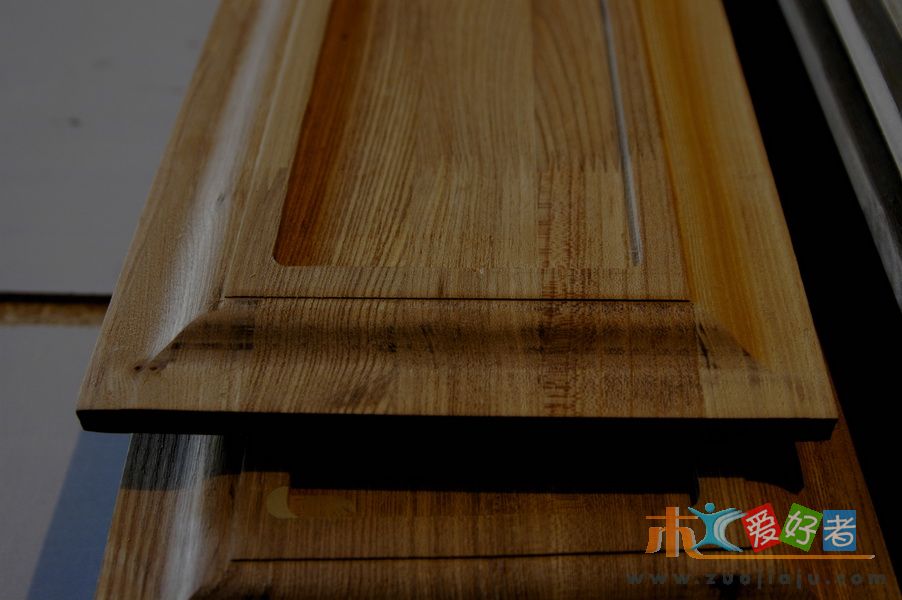

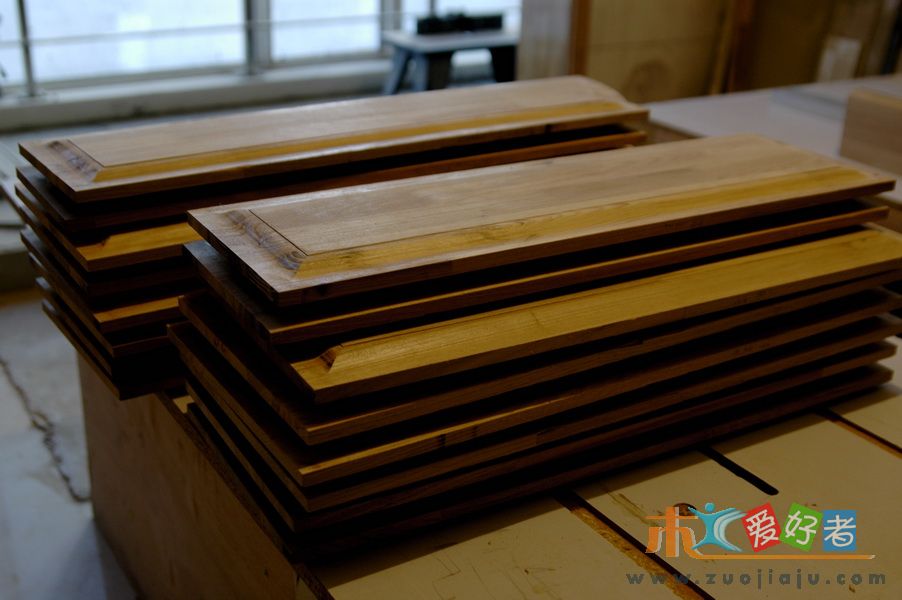

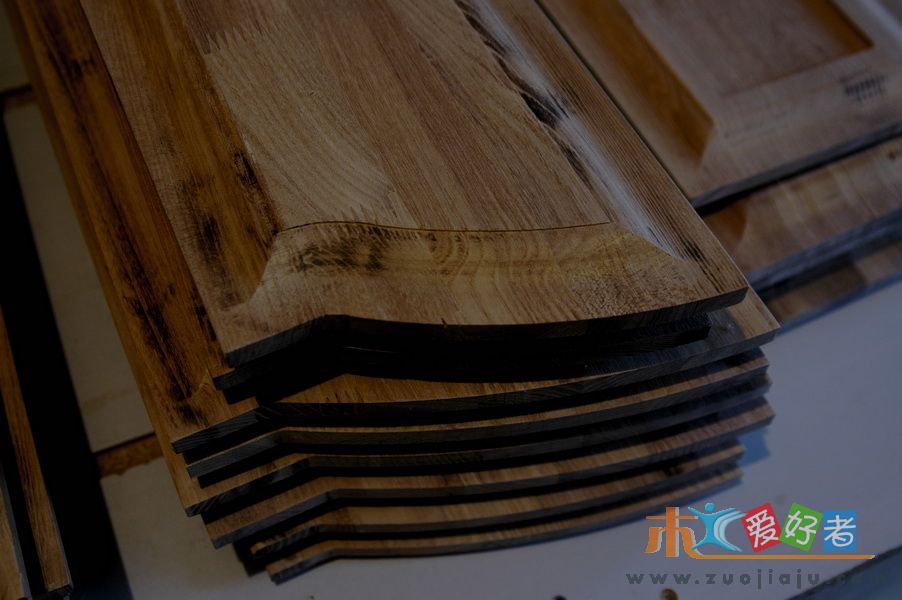

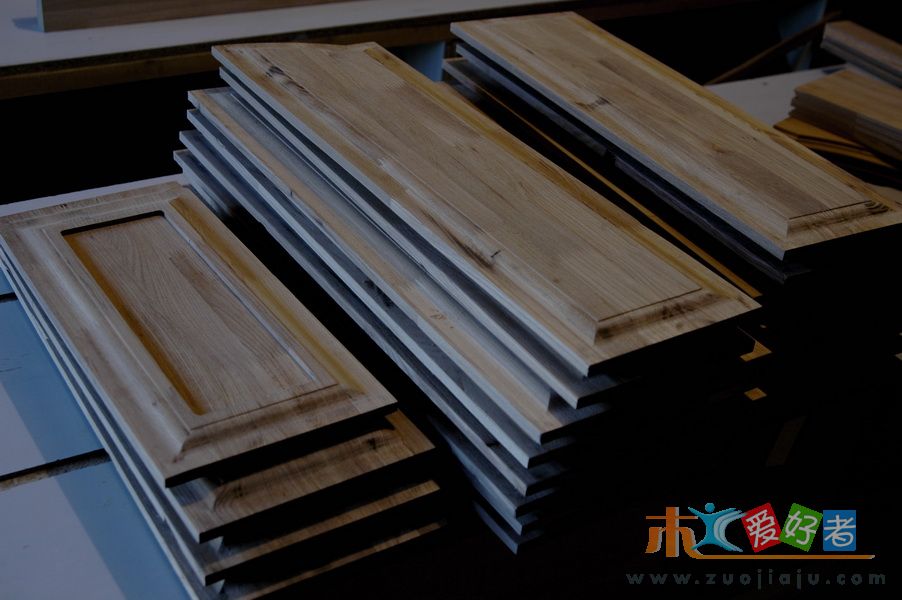

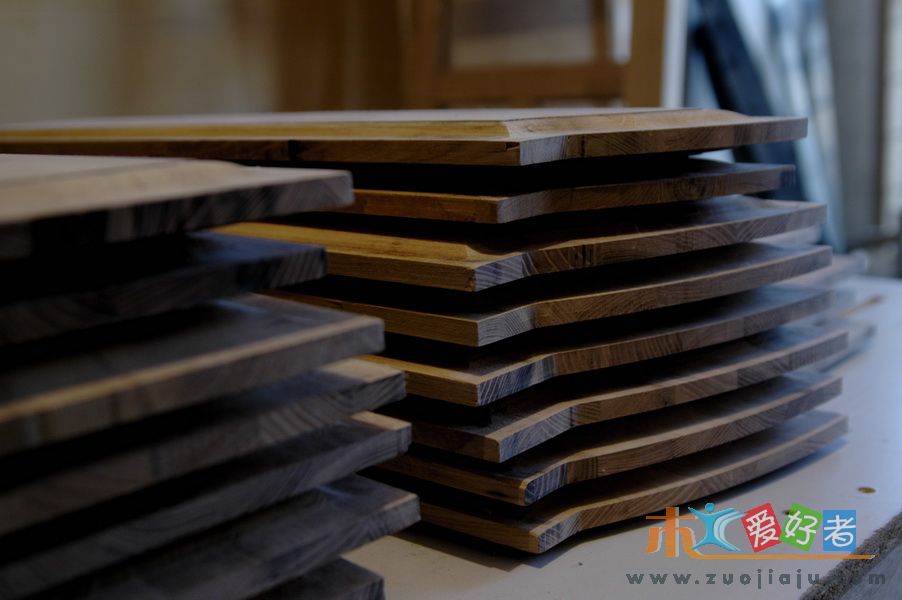

门芯板裁好了，就开始用门板刀铣边，这个过程比较简单，只要操作细致些，少量多次销切，注意安全，还是很容易完成的。这个过程忘记拍照了，直接看成品图吧。

sekon · 发表于 2009-1-16 23:07:58

本帖最后由 sekon 于 2009-1-16 23:23 编辑

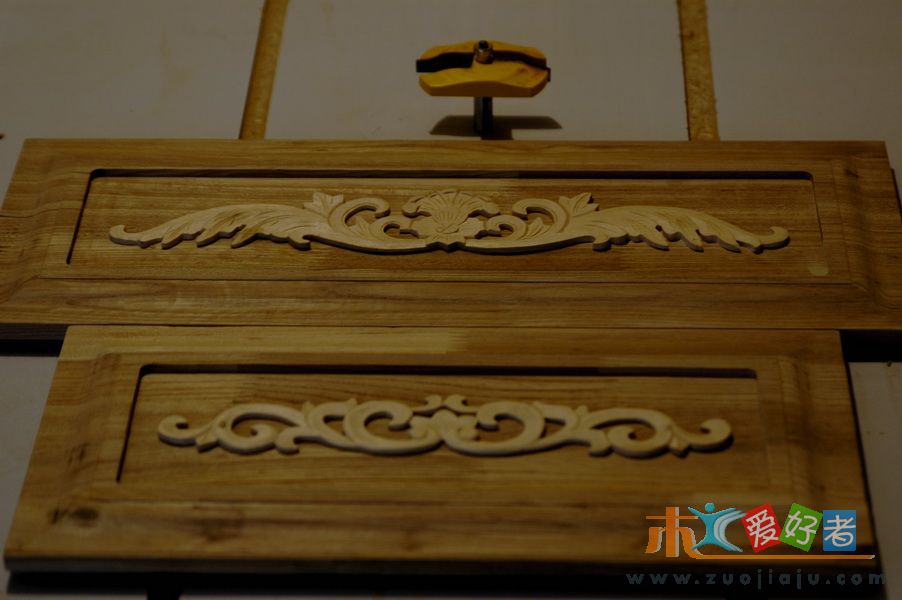

带凹槽的门芯板是五福门中间横放的那一块，在凹槽中贴买来的预制的木贴花，这是不会雕花也没有CNC的解决办法，虽然没有直接在门芯板上雕刻出来那样从木色上表现一致，但上完色漆后应该还能接受吧。

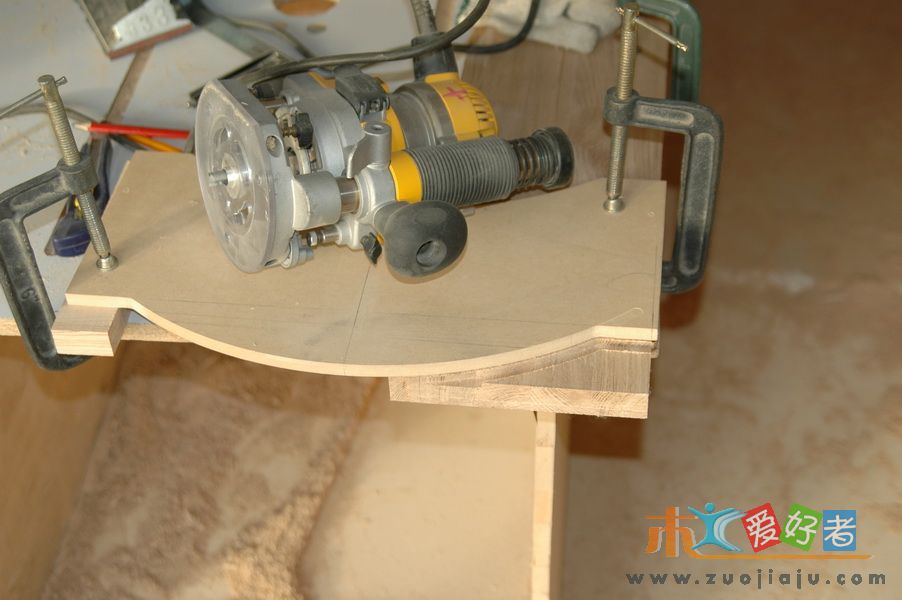

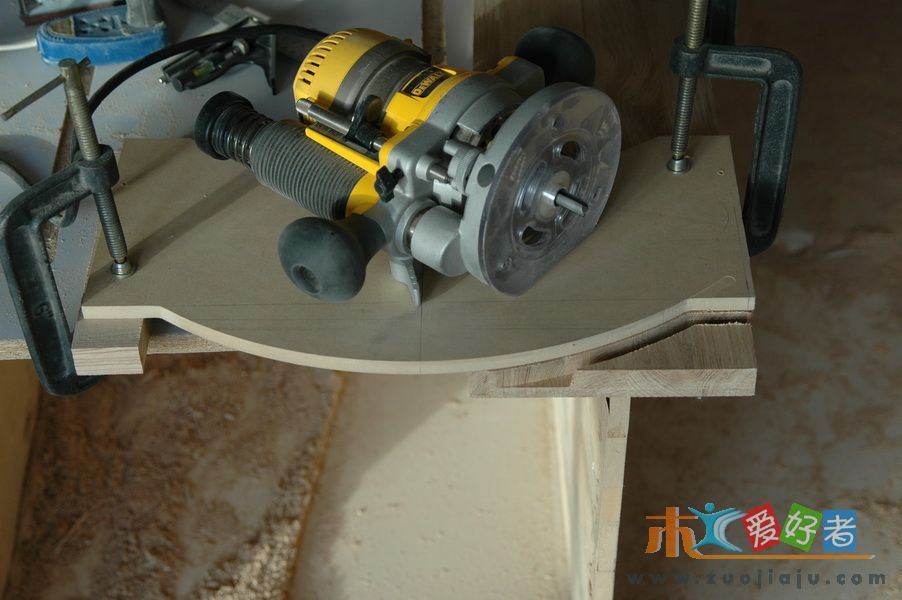

铣这个凹槽还是比较费事的，还专门做了两个小的附助工具。

long1898 · 发表于 2009-1-16 23:24:44

不错啊，有成品了吗？

sekon · 发表于 2009-1-16 23:36:56

本帖最后由 sekon 于 2009-1-16 23:39 编辑

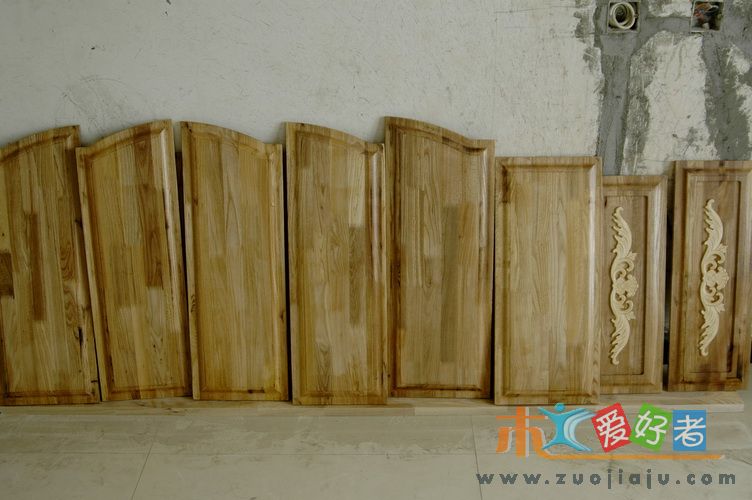

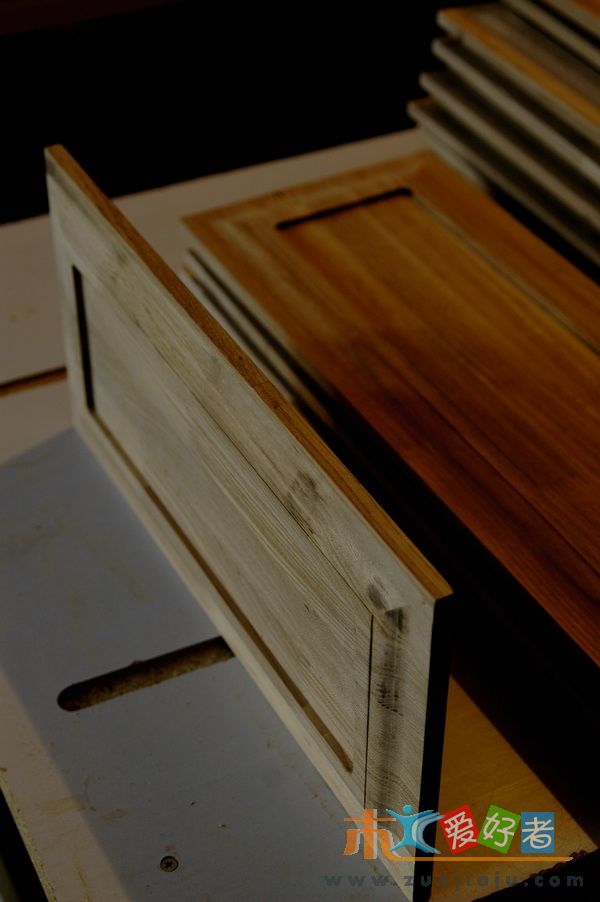

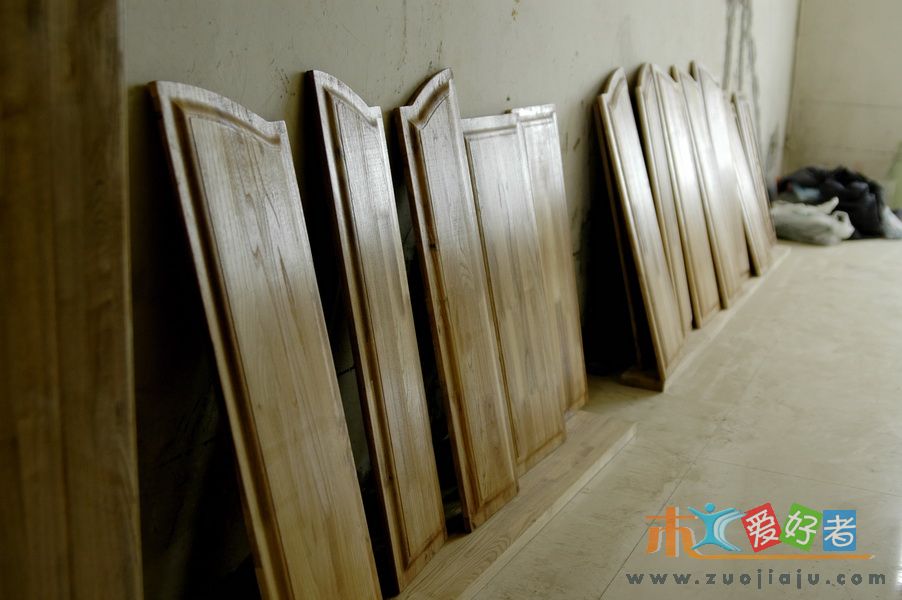

今天最后再上两张门芯板经初次打磨、上过底得宝在房间里凉干的图。

至此，四个五福门的各个零部件全部完成，下一步就是组装了。

long1898 · 发表于 2009-1-16 23:48:28

不知道杉木做这样结构的门怎么样？

sekon · 发表于 2009-1-16 23:53:46

本帖最后由 sekon 于 2009-1-16 23:57 编辑

不错啊，有成品了吗？
% x$ w: A; j6 ~8 u5 along1898 发表于 2009-1-16 23:24

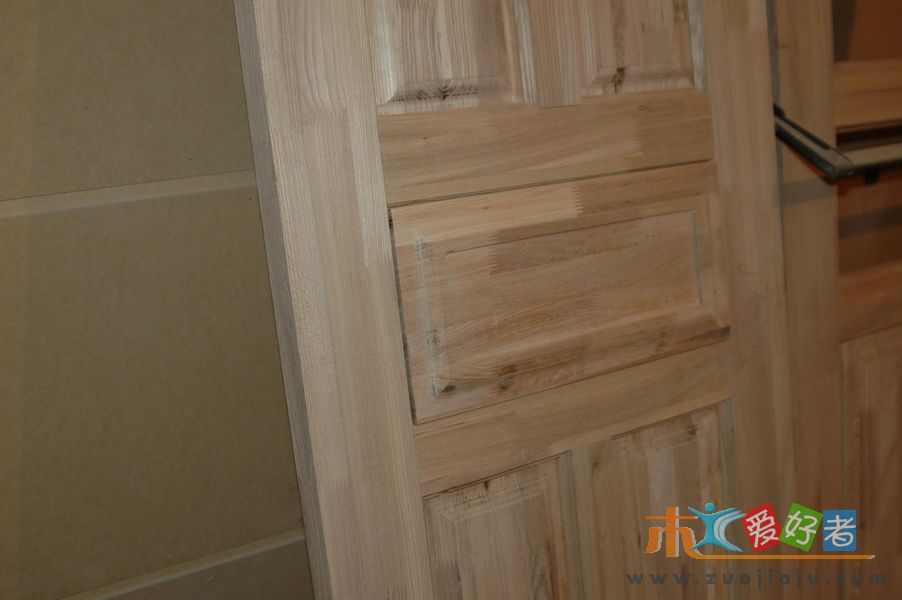

组装已完成，正在做合页槽和表面的打磨。最后的成品估计要三个月后吧，漆工我不自已干了，准备天暖和了把所有的木器漆和墙面漆统一包给一个漆工来做

严丝合缝 · 发表于 2009-1-17 00:33:30

强悍，不是一般的强悍。不过第一个成品门，我超级不喜欢那个鼓出来的门心，沾卷了啊。

严丝合缝 · 发表于 2009-1-17 00:33:48

本帖最后由严丝合缝于 2009-1-17 00:42 编辑

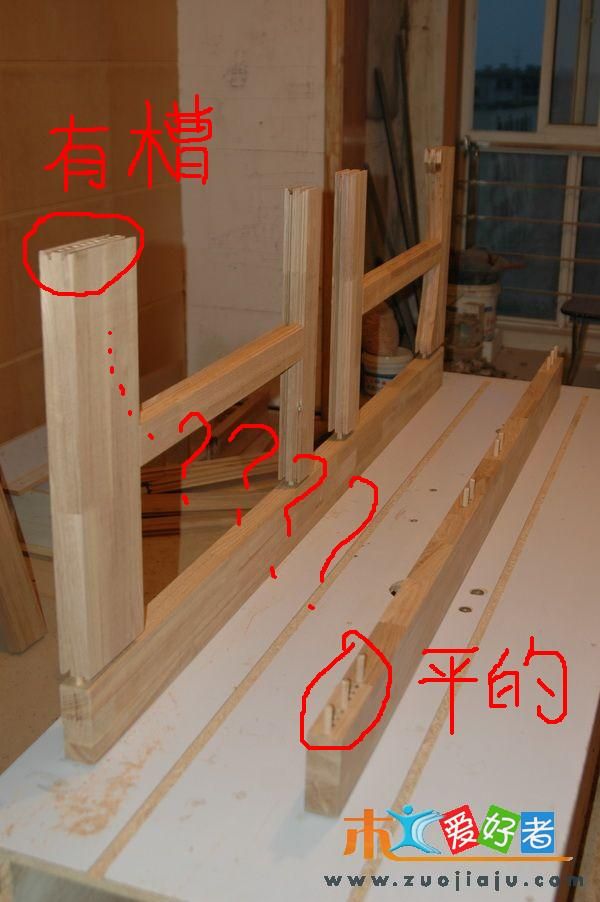

疑问？？横板的侧面都洗过凹槽了，可是竖板缺是平的。。最后就这么装了？还是临时测试精度用？


看了半天，后面一直没有件到给竖板铣槽的图。。再后来就已经装好了，就看不清楚了

luoaibing2007 · 发表于 2009-1-17 04:35:03

我认为门做木销结构的不牢靠，毕竟是门啊，单靠胶水是不行的，想要长久应该是做榫结构的稳定性强。。。。

sekon · 发表于 2009-1-17 08:27:26

本帖最后由 sekon 于 2009-1-17 08:35 编辑

疑问？？  横板的侧面都洗过凹槽了，可是竖板缺是平的。。最后就这么装了？还是临时测试精度用？' h1 ^) g3 h& s  ~9 D
0 E% s9 ~$ p& P% H. c: d& o$ a
81467. |+ |' y' T$ D2 }" L1 b
) W0 P  I& J% W! {
看了半天，后面一直没有件到给竖板铣槽的图。。再后来就已经装好了，就看不清楚了  |! i, N# o4 @. E* `
严丝合缝发表于 2009-1-17 00:33

那是钻完竖框的榫孔临时组装一下测试精度的。
有给竖件铣槽的图啊，只是没有上铣齿的过程图，与铣横板是一样的

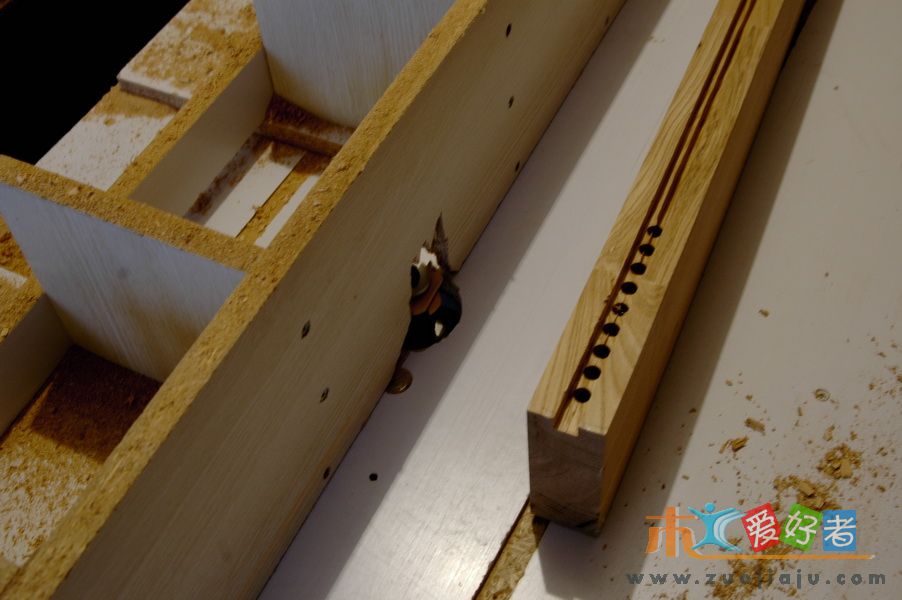

这是铣完槽的样子

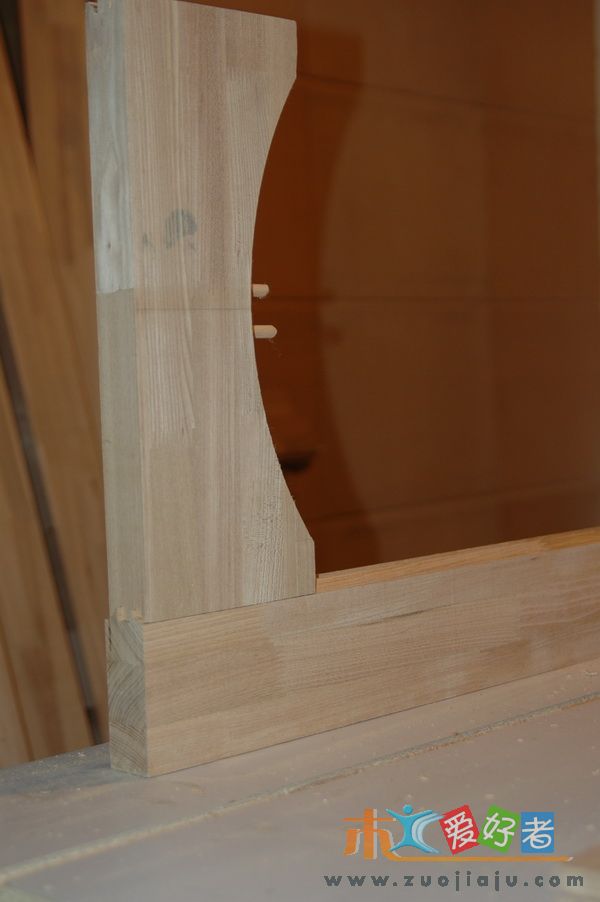

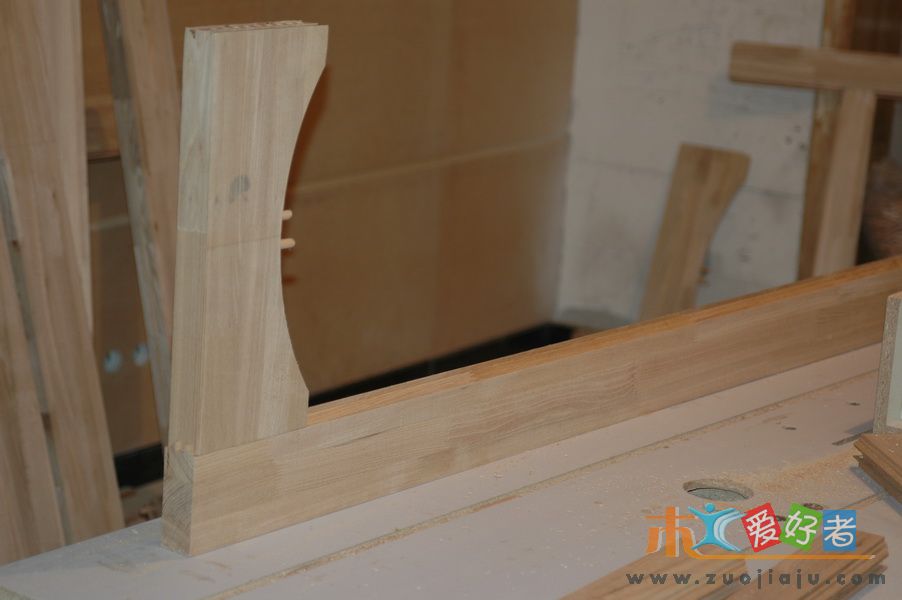

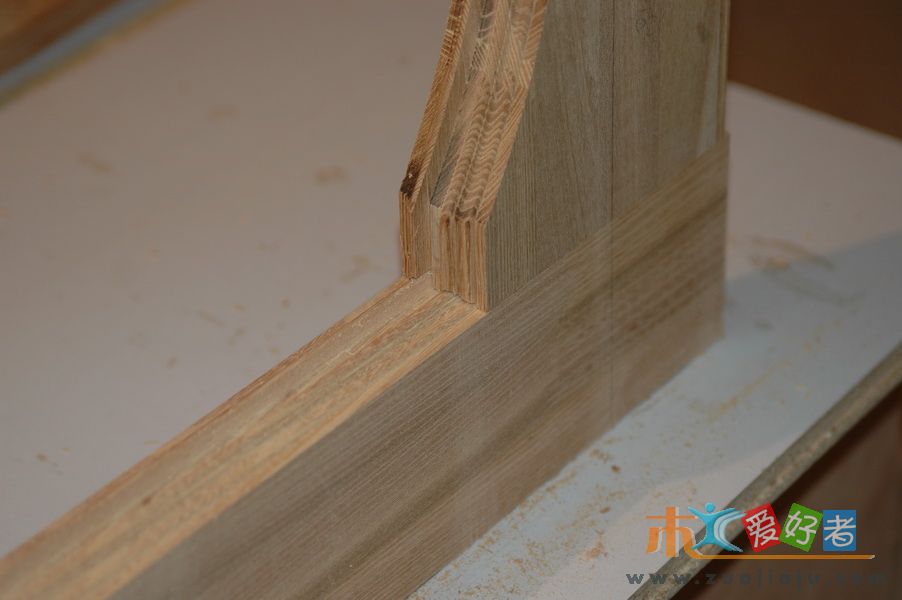

铣完竖件的齿槽与横框拼接一下看看榫合情况

sekon · 发表于 2009-1-17 08:45:50

本帖最后由 sekon 于 2009-1-17 09:59 编辑

我认为门做木销结构的不牢靠，毕竟是门啊，单靠胶水是不行的，想要长久应该是做榫结构的稳定性强。。。。
6 _. i7 P! K3 yluoaibing2007 发表于 2009-1-17 04:35

木榫结构强不强实际测试一下就行了。可以把这种结构与传统做门那种大的榫头榫孔结构做一下对比，同样的两组木料做成两种结构，不加胶不加木楔拼接一下，用同样的力扭动看看哪个结构更容易松动。
我没有方榫机，做不出高精度的方榫，希望有木友实际做一下这方面的测试。
胶水到底质量如何，我不太懂。我组装是用的小贝的黄胶，感觉强度确实比木材本身大，把木料拉裂也没有把榫合结构拉开。这个我不是故意测试的，是在结构胶合后出现一个小的横框拉裂缝而胶合处未破坏的现象得到验证的。
至于这种胶的长期效果如何，有待时间考验。
