现在继续述说置办工具过程。2 \# G3 w4 g; |6 o2 K
; R! f \, Y- @. d; A' A$ e
先补充说明一下调B刀中的一个细节。

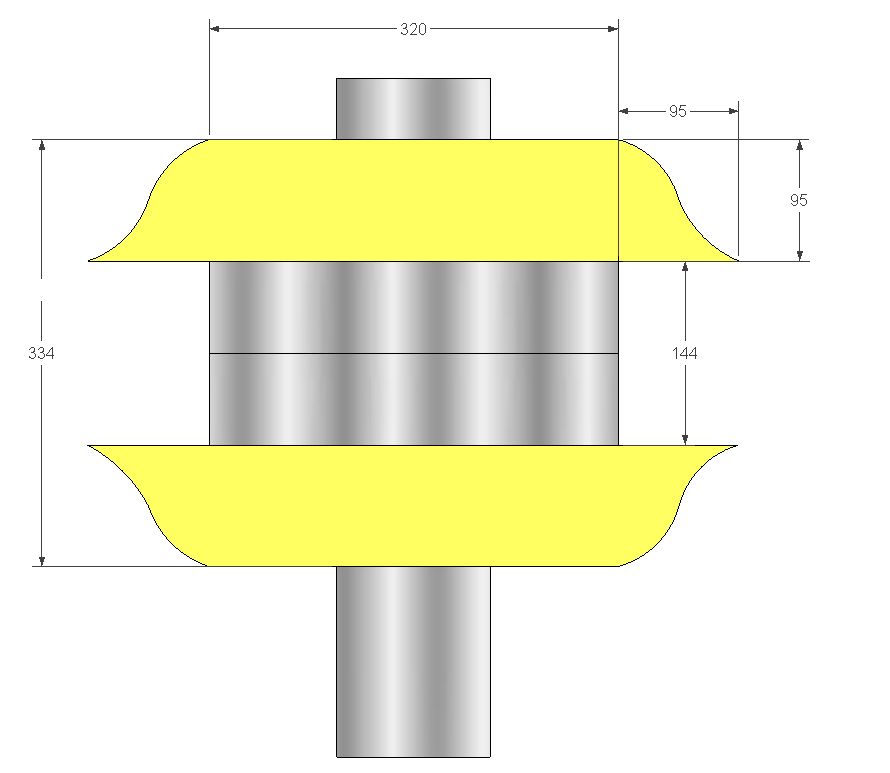

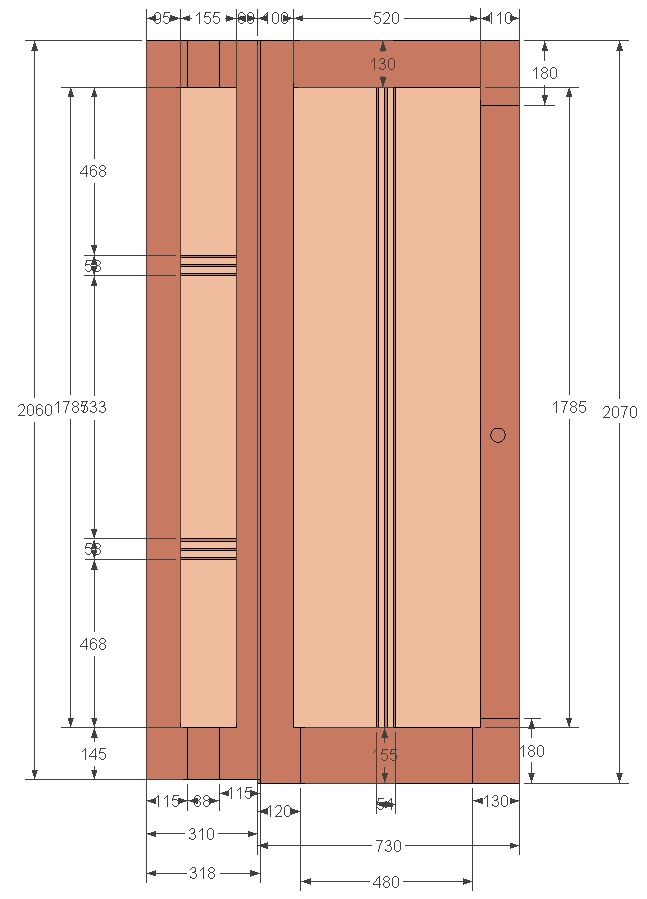

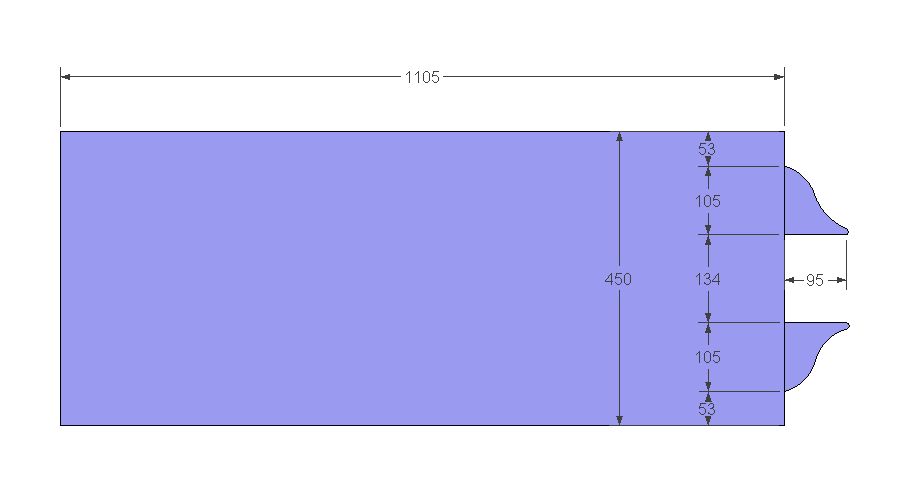

/ l3 X5 E! j5 X) nB刀原型铣出的榫齿也就是门板槽的两个边厚度为9.55mm，感觉有些单簿，特别是齿尖部太尖了，很容易崩边。我将这个齿的厚度增加到了10.5mm，齿尖变成了小圆弧形，这样感觉就好多了。这样铣45mm厚的门边料时各部分尺寸就如图这样了（单位是0.1mm)：
$ I) ~, [- D" O. q& l0 U X2 H
' c# O' K0 K3 p/ |$ e! `! _% o7 k/ E6 q不过这样改后，相应的带来一个问题，就是A刀铣出的榫槽下不去这样厚的榫齿，需要再想办法解决。
0 D8 L; t0 C% H+ o& j9 d再说调A刀。9 r+ s" S' J1 d) j) n
调好了B刀，就不要再动了，要比照着B刀的铣形调A刀。因为A刀铣出的榫槽要比B刀铣出的榫齿小1mm的样子，经过思考，决定使用A刀铣榫槽时铣两次成形。+ G: N# W1 t' C0 l
调整A刀时的尺寸如图所示：
, u9 G8 x& q+ t) Z! |4 _
, Y+ I+ \5 o% D# r5 a3 L8 e这样A刀铣一次出来的榫头厚度是14.4mm，比B刀铣出的榫槽宽度大1mm，需要向下调低A刀高度1mm再铣一次，这样就刚好吻合了。
* D* [9 v* i$ h经过我实际操作，刚好吻合的榫对接不好，榫合缝隙有1-2mm，需要大力敲击，原因应该在于木材毕竟加工不成精确的直线，铣型时进刀深度不能保证完全一致，铣完的木材存在毛刺儿。如果再在榫槽中间使用上加强的圆木榫，两个榫合系统之间出现0.1mm的误差就足以使榫接不能完成，用力敲击夹合会损坏木料。最后的操作方案是铣第二刀时A刀向下调低1.4mm，即留出0.4mm的榫合间隙，这样在进行榫合时手压就可完成，榫合后接合处基本无缝隙。& ~( V/ W) V+ G" N: o
# r. e, b3 I& C# W) A8 l" h再提醒注意一下，看起来这两把刀好象是上下对称的，实际上不是，我手里这套刀上下刀片不能对调位置，不然榫合不好。所以拆卸时注意A刀的哪个刀片与B刀的哪个刀片榫合，错了不行。这也许是个别现象，希望五金王能说明一下。总起来一个经验就是：不要盲目相信工具，认识工具的缺陷，善用工具的功能，达到工作的目标。; E ^# `: h/ S, ]* I
3 Q: N% y" x% ~; P) Z/ @% l' e, i0 b下面再说另一个重要工具：圆木榫定位器。
( m/ W: V8 s" k% h一百多斤重并且长期处于受力状态的门仅凭深不足1厘米、总长不超过50厘米的榫槽接合，感觉一个字：悬！解决办法就是上圆木榫，一个不行用仨，仨不行就上仨个仨！我试验过，一根10mm直径的椴木圓木榫挂20公斤的重物不折！用此物加强横竖门边的接合，两个字：放心！在一年前考虑圆木榫接合方案时，想到实际操作时要保证精度，感觉那是三个字：难！难！难！
: o$ ]4 ^6 T& g! p' p寻找解决方案，真是曲折啊。这个过程坛子里的老鸟应该都知道的，在此简单提几个名词：乐士德钻模、垂直手钻架、顶尖、圆榫定位器、连榫定位器。回想这一年来的求索过程，心里揪得疼！不管怎么样，最后的工具虽然不是我最想要的，使用起来也不是很方便的，不过总算帮我完成了这一木门框架的圆榫连接系统。

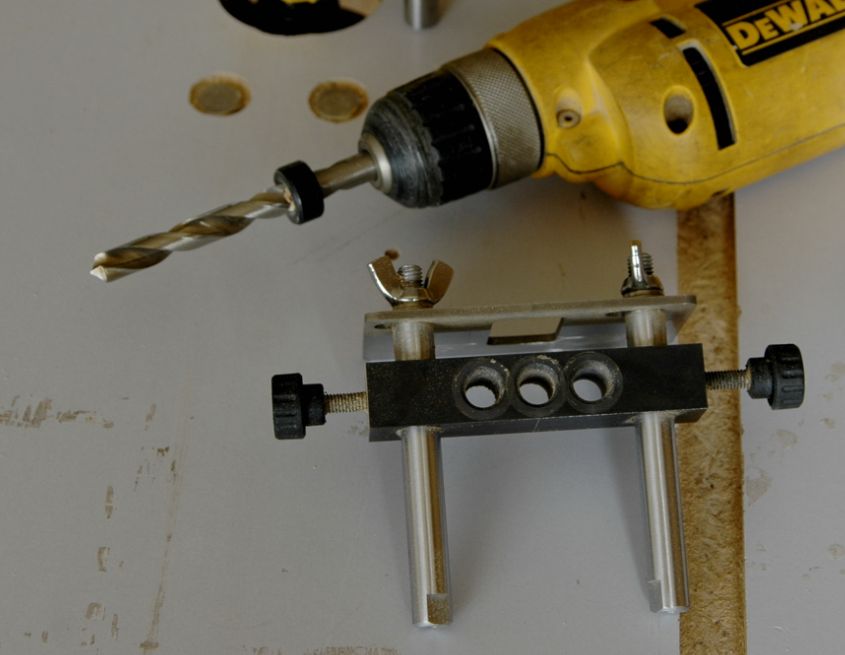

5 E% R$ w* c( o/ j- d4 f3 k; X就是这个东东：

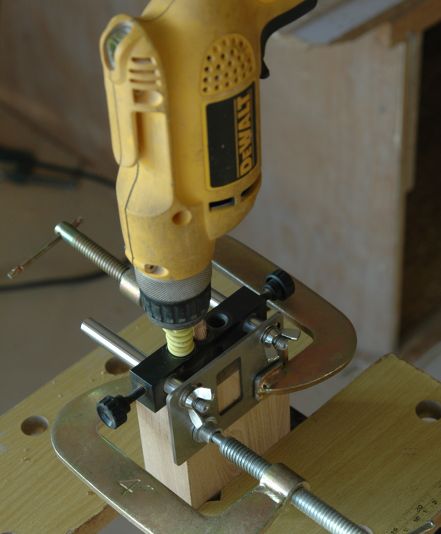

. G$ r3 X8 b0 R6 R5 K这个东西是什么我就不用说了，大家都知道。只说我用这个工具的感受吧。

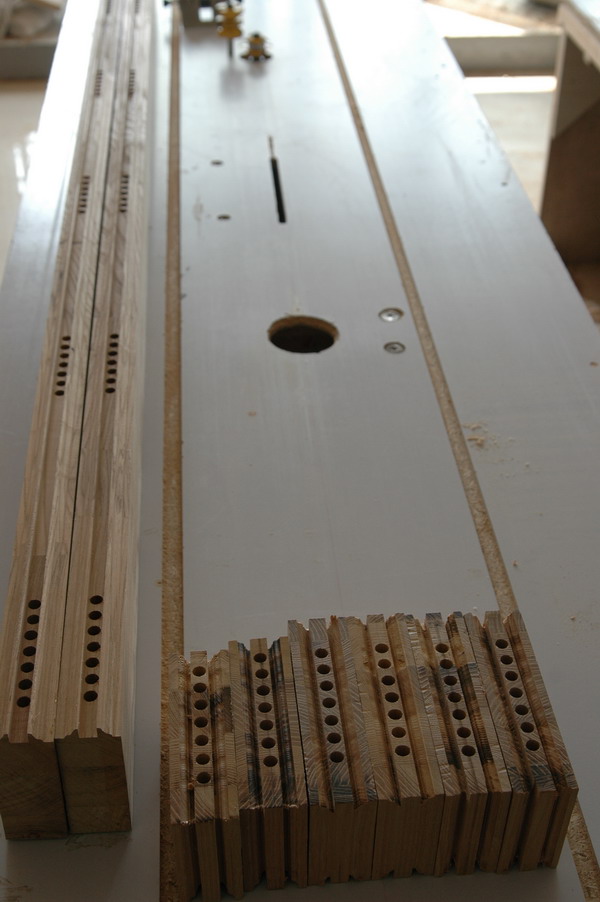

" Q" u" |* [, Y! A此物做工还算精致，用料也足，硬度也够，就是使用时要小心再小心！眼睛不好或手不稳使用起来要再加倍地小心！我想要的是类似其前代产品：圆木榫定位器，只是要孔径10mm的。怎奈到最后老大也不制作10mm的圆榫定位器，自已做成本好高，花了上百元基材加工费而半途而废。最终能定位打10mm孔径的就是这个了，少了2/3长度多了一个我用不上的功能，别无他选。只好每次打一排九个孔移动四次位置做五次夹紧固定操作。
) N) v+ z3 K, `" z/ ^还有需要提醒注意：这种位位器要想做到精确的在板材厚度中心打孔非常难，反复调反复调再反复调，到最后误差也很大，大约有0.4mm吧。原因在于：1、靠山和模具平行度很难把握，2、两个滑杆平行度不好把握，3、模具和滑杆之间旋紧操作过程中很难保证相对位置固定不动。
* ?: ~& \! x$ P6 g0 }5 b再一点更要小心：因为整个系统孔中心在板材上的位置是不变的，一旦打了第一排孔，整个过程中都不能再改变，如果中间不注意紧固旋钮松动，模具与靠山之间距离变化，可能所有的孔都要重新打。所以一定要旋紧那两个黑头螺钉，只用手是不行的，要用老虎钳！
$ F. Z4 C& ~' n7 G. ?3 y( o F0 l/ P再就是那个钻深定位器，买回来后悔了。不是东西不好，是俺用不上！为什么？因为不能上到10.2的钻头上。你要问我圆榫直径10mm，怎么不用10mm钻头，我告诉你：这种定位器精度最高（就是说你眼睛好到1.5，手臂稳到象活塞，测量准得象游标卡尺、划线用壁纸刀刃）可以控制到0.2mm。不留出0.2mm的活动量，两套榫合系统一打架就拼不上了。' l% W$ y! ^- {& X2 k
这是俺的教训，所以孔打了两遍，用了10和10.2两种钻头，最后用了这种就地取材的钻深定位器
这才是最实用的钻深定位器。$ V/ T4 X2 T1 O' F6 o
4 E: X+ O' F% H+ l- o. n% V. N其他的工具就不在这里单列出来详细说了，以后在过程里用到哪个说哪个。
7 A) d6 F' y% o, [, H
