感谢大家鼓励，现在兑现承诺，详细讲述我diy室内门的过程

qjhh · 发表于 2008-12-2 20:26:23

实在！支持！

qjhh · 发表于 2008-12-2 20:26:42

实在！支持！

ly1981 · 发表于 2008-12-2 22:35:12

太棒了!!!正是我想要的!!!

ly1981 · 发表于 2008-12-2 22:35:34

太棒了!!!正是我想要的!!!

俺是个老实人 · 发表于 2008-12-2 22:55:17

踏踏实实做事的人,服!

俺是个老实人 · 发表于 2008-12-2 22:55:26

踏踏实实做事的人,服!

sekon · 发表于 2008-12-2 22:59:13

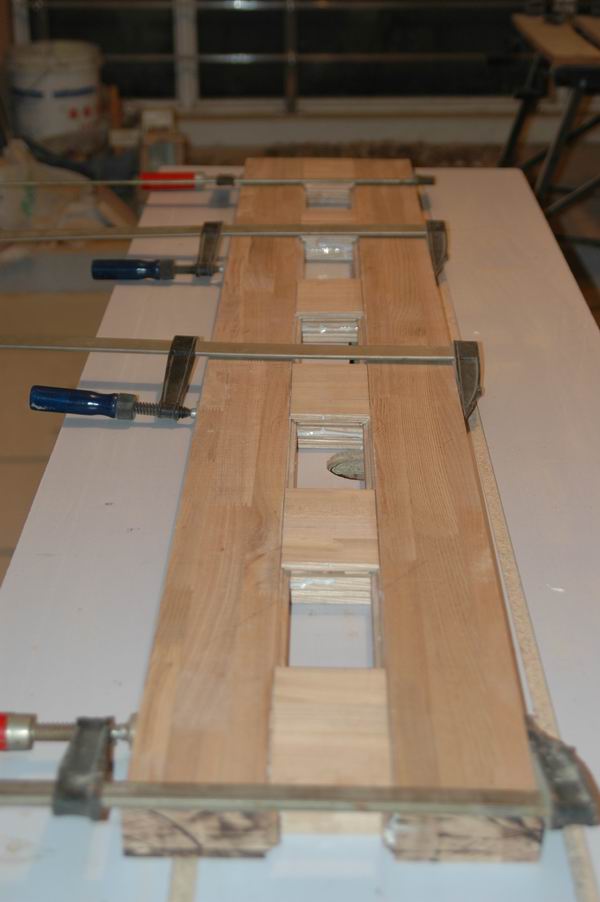

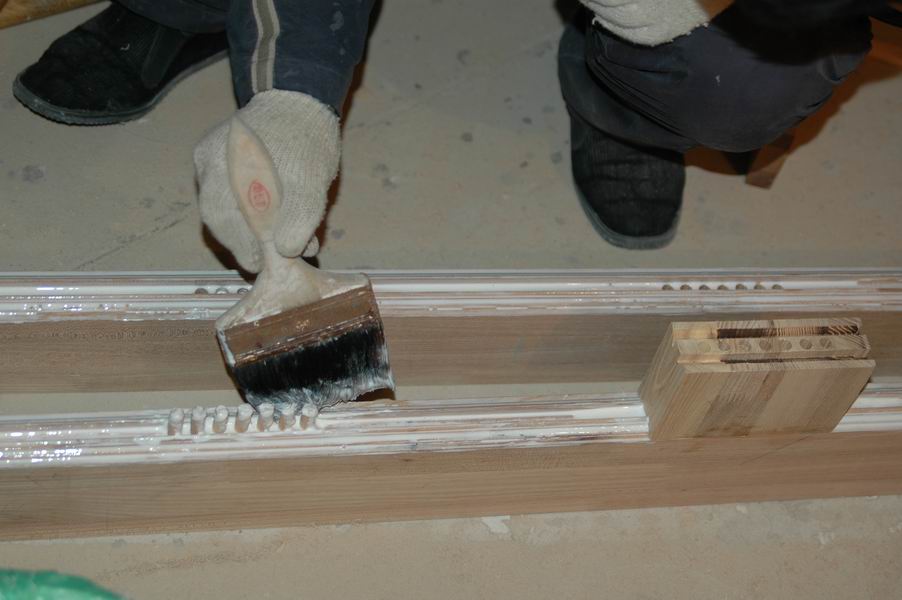

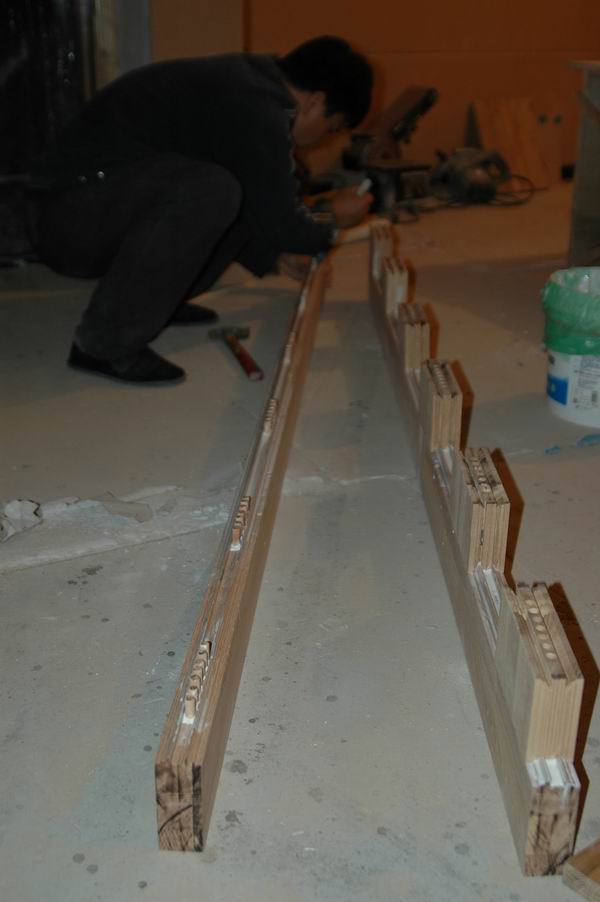

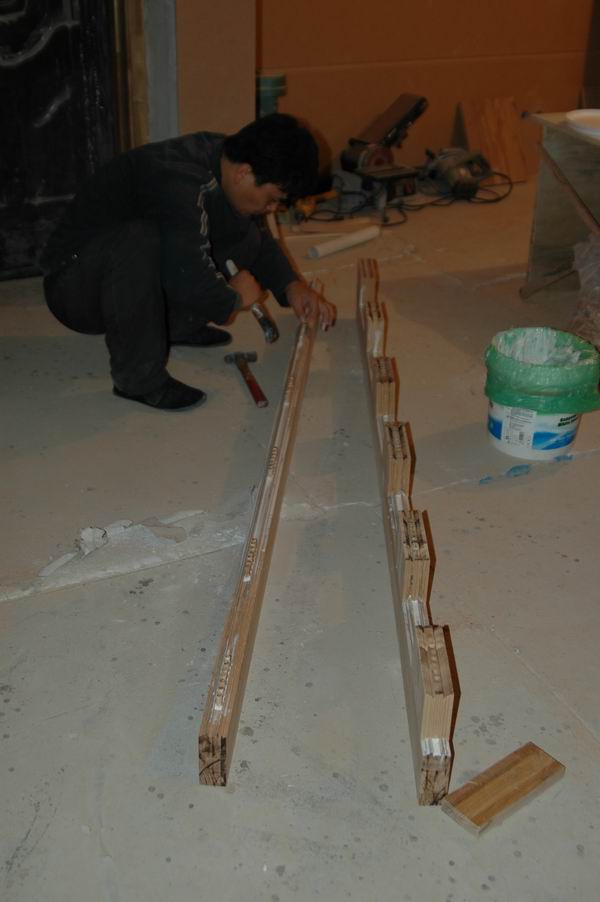

小扇的框架零件都做成了，然后就是组装。今天先发一组组装图，用图说话吧，大家看看这样的结构强度承重如何？

[ 本帖最后由 sekon 于 2008-12-2 23:38 编辑 ]

sekon · 发表于 2008-12-2 23:34:49

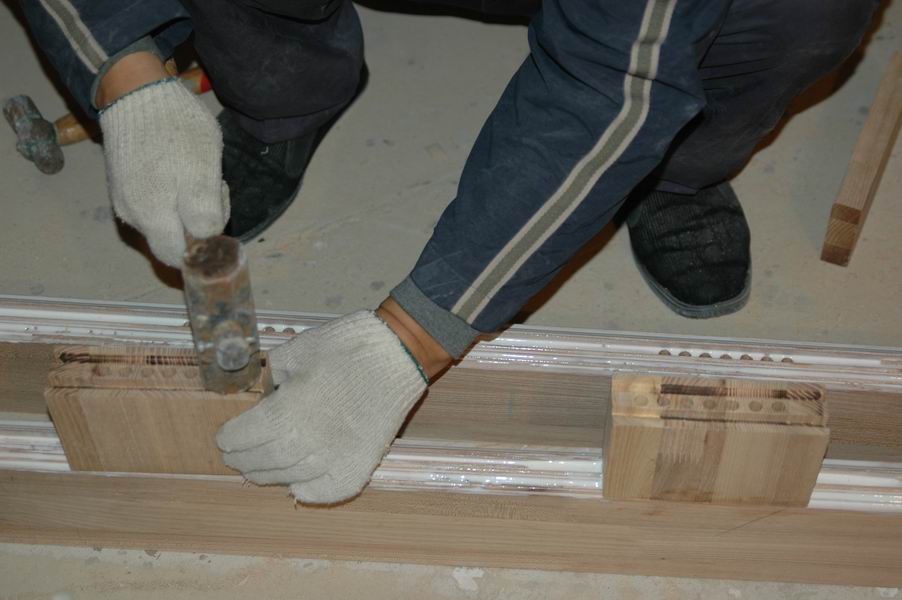

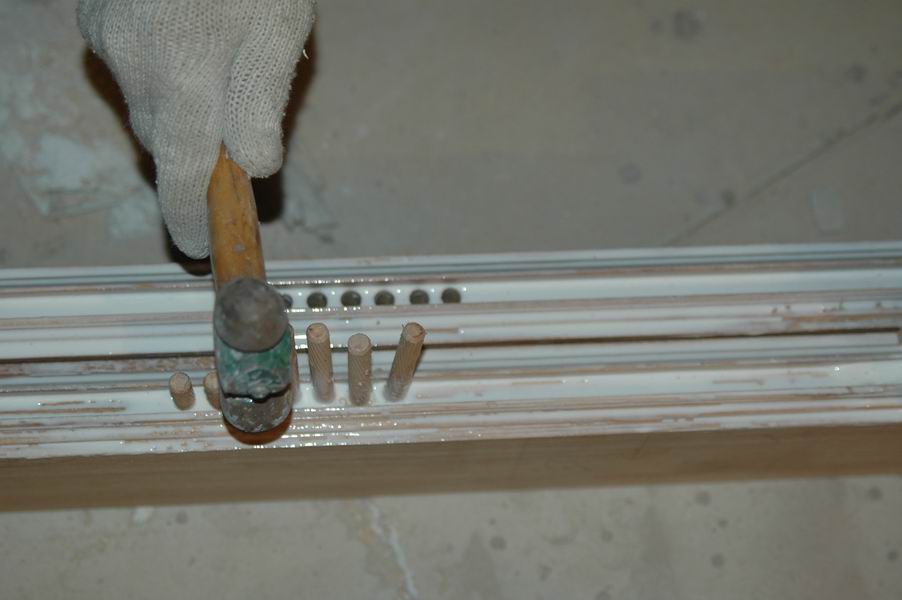

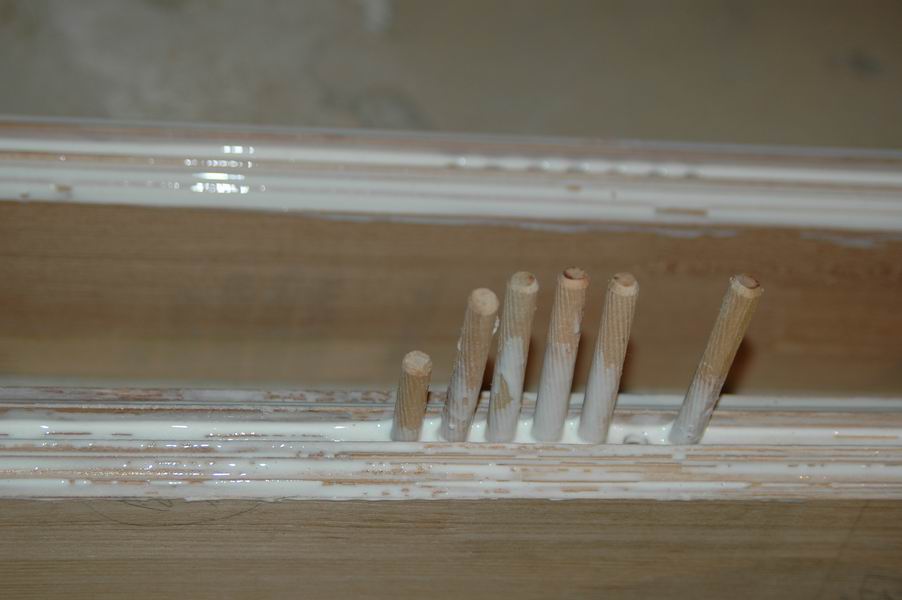

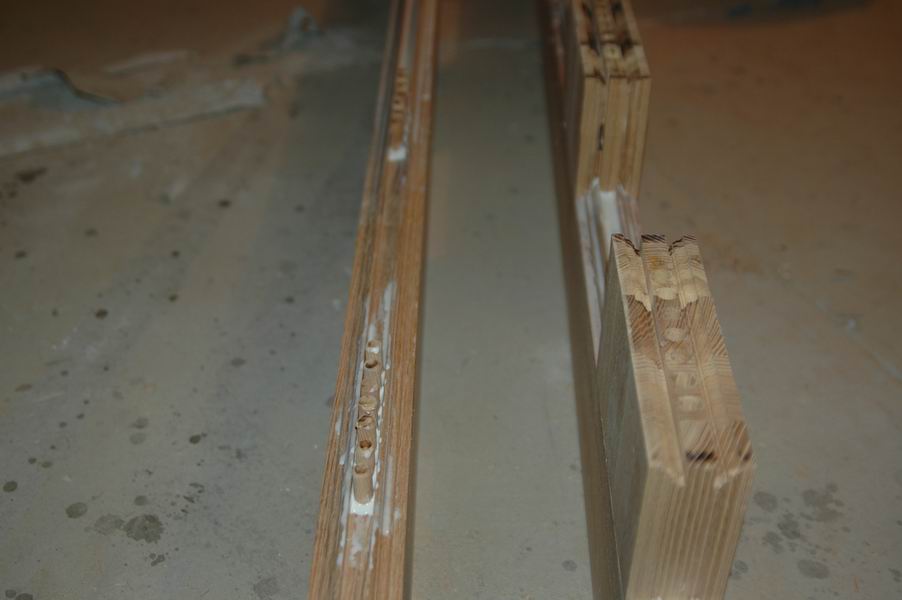

组装小扇时遇到了比较大的问题，其一是孔棒榫合和齿槽榫合两个系统本身都没有问题，测试时吻合良好，但正式组装到一起时发现需要用重锤用大力敲击才能实现榫合，而且多数地方接合缝有1.5mm以上的宽度，不能榫合到位；其二是强力敲击组装完成后，横坚框不在一个平面，高低误差有0.5mm，需要砂带机砂平。
通过组装小扇，学到了重要的教训：无论做零件过程中多么细心，都要给自已留下充分的调整间隙，这样在总装时才能游刃有余。
但时，我还是没有充分了解我在做小扇过程中存在的错误，而且这个错误使我在做后面的四个五福门时不得不全部重新钻一遍孔，那是512个榫孔！
这个错误很不容易觉察到，就是所有板材加工过程中的每一工序操作的基准面必须一致！这才是保证两个榫合系统配合谐调的关键。
为什么说不容易觉察这样的错误呢？我说一个很重要的经验：买来同一规格的多张板材，标称厚度一样，实际并非如此，两张45mm厚的板材厚度误差可能会达到1mm，同一张板材不同部份之间的厚度误差也可能会达到0.5mm。这个问题可能很多新手没有认识到。
在后面发做五福门的贴子时，还要重点说说怎么样保证每道工序的加工基准面一致。因为做子母门时框架连接是包在里面的，不影响美观，所以就不再改了。五福门就不同了，接合缝都露在外面，必须处理好。

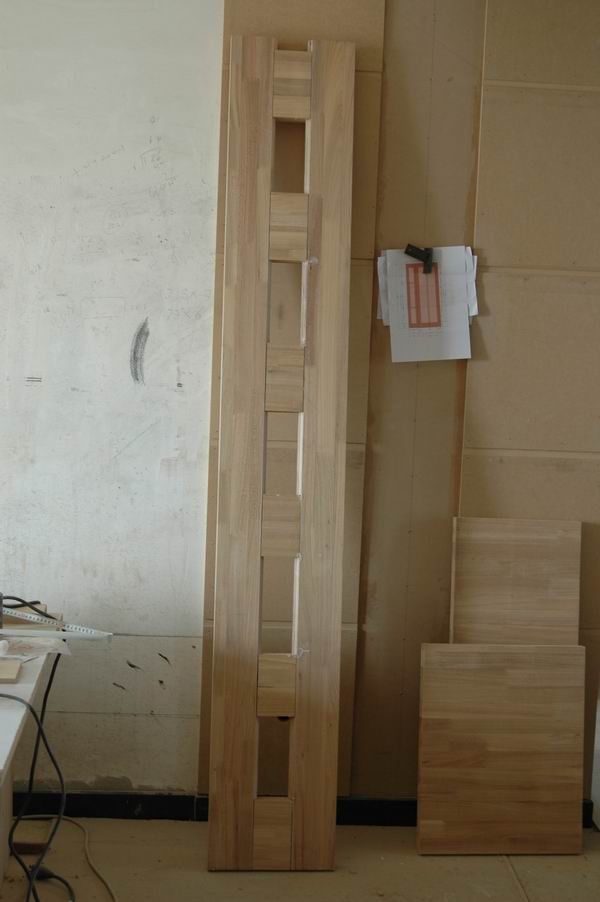

组装成了框架，就要按门套的高度和防盗门小扇的宽度，将框架边修整好，然后装合页，试着挂一挂。

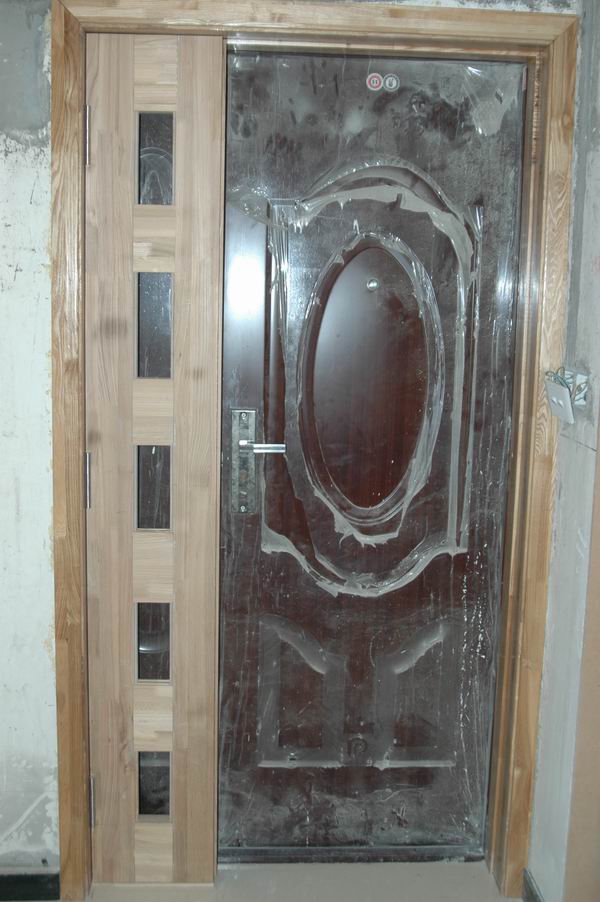

看，象扇门了吧？调整大小 DSC_0672.JPG

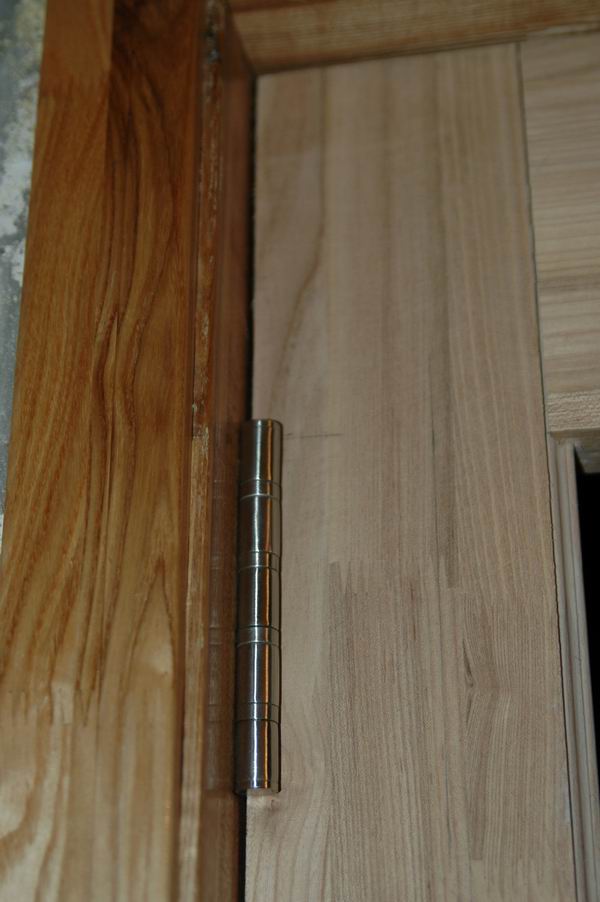

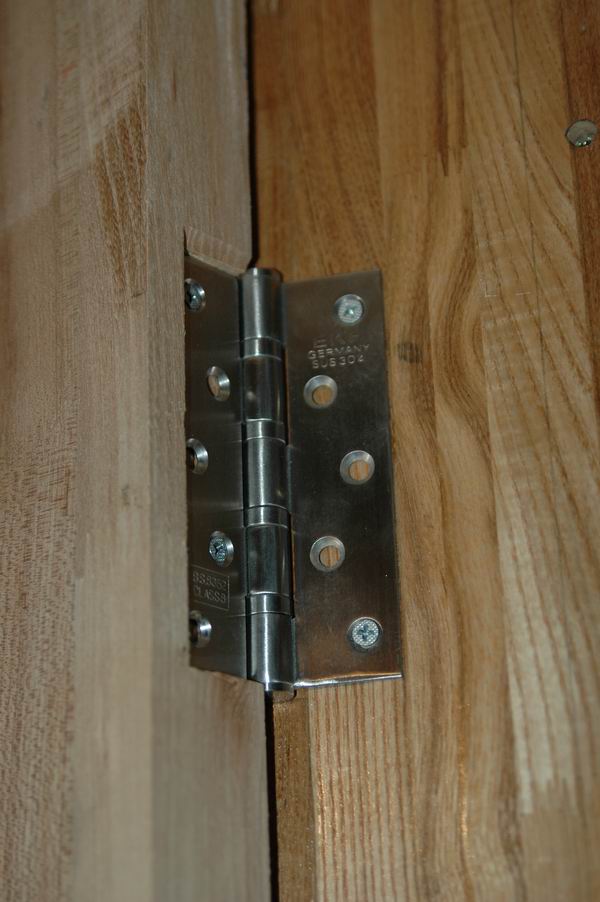

装合页也有些学问在里边。合页的规格和数量是按承重指标计算来的，预计门重75KG，用了三片5*4*3不锈钢伊可夫合页。合页的位置是上、下两片离端部18cm，中间一片位于中部偏上，与门锁高度基本一致，这样比较好看，受力也均衡。门套考虑厚度和强度问题，直接钻孔上快丝固定合页，只在门扇上铣合页槽。深度是这样计算：先将合页的两片页片合到平行状态（注意不是接触闭合状态），测量其总厚度，再减去门与套之间预留的伸缩缝（用来装密封胶条）宽度，就是合页槽深度，我铣的合页槽深是7mm，关上门缝隙大约是2mm。
调整大小 DSC_0678.JPG

（今天就先到这里，待续。。。）

[ 本帖最后由 sekon 于 2008-12-3 00:45 编辑 ]

zhirg · 发表于 2008-12-3 00:32:26

这个错误很不容易觉察到，就是所有板材加工过程中的每一工序操作的基准面必须一致！这才是保证两个榫合系统配合谐调的关键。
===================================================
强就一个字！
机械上，要求加工基准一致，否则会出现累计误差！
估计楼主不是搞机械的！
要得精度高，尽量加工基准一致！
