红木加工用超窄锯缝精密锯轴大体设计完成，意见征询中

platch · 发表于 2013-12-20 20:50:36

这贴子好玩啊，等着看。

木头木脑木性情 · 发表于 2013-12-21 08:21:39

nb930 发表于 2013-12-20 16:46
) Q; w5 w7 R! A0 a1 ?! q从第1页第到第6页，我只是想问一下LZ，这样搞出来的一套要多少钱？最高的？最低的？毕竟再好的产品也要有人 ...

      我的作品设计理念是这样的，能创造出剩余价值的设计或产品就是对路的，能创造出超出预期剩余价值的设计及制作就是好的设计或好的产品

      既能创造出高值剩余价值，同时具备工业设计美感和使用便利或者人性化的产品就是完美的产品或设计

      我当然会考虑首次投资的成本问题，但我更着重上述几个因素

木头木脑木性情 · 发表于 2013-12-21 08:31:23

当然这个设计是工业设计，用来DIY小型木工设备的话肯定是个利器，作为DIY来讲就不存在剩余价值的问题，主要在于DIY的便捷，舒适，安全性，对于制作出更精美/精确的作品很有帮助，相同时间下可以制作更多的作品，同类作品制作速度更快，节约时间，节约设备占地面积，节约电力消耗

简而言之就是：多，快，好，省

nb930 · 发表于 2013-12-21 09:00:59

那到底有没有大约统计一下要多少钱一套？

木头木脑木性情 · 发表于 2013-12-21 09:14:05

nb930 发表于 2013-12-21 09:00
/ ^ N a, h4 ^' B8 I那到底有没有大约统计一下要多少钱一套？

      主轴的造价我清楚，但是整机造价我也没底，我只能给个范围，整机的话按配置来大致是这样

      极简型台式单轴大约在3000元上下（80公斤以内），精简型台式单轴造价大约在4000元上下（100公斤左右），这两种配100公斤左右底座成为落地式机台的话大约需要增加1000元左右的费用

      标准型单轴（整体落地式200公斤左右的）大约6000元左右，标准双轴的（整体落地式300公斤左右）大约8000元左右

      我匡算的成本大致是这样，不包括时间成本，以上是推台式倒装造价，如果是导轨式正装的话估计成本还要上升一些

木头木脑木性情 · 发表于 2013-12-21 09:21:06

整机DIY方式生产的话，实际销售价格在这个基础上乘以1.3或更高，品牌运作的话基本上销售价格就要翻倍

木头木脑木性情 · 发表于 2013-12-21 09:31:23

本帖最后由木头木脑木性情于 2013-12-21 09:33 编辑

机械设备有一些固有的特点，不绝对，但是是普遍存在的现象，那就是低的购置成本意味着高的拥有成本，高的购置成本意味着低的拥有成本

如何理解这两句话，通俗化一点就是买部烂设备很多情况下是你去伺候设备或者将就设备，买一部精良的机器那就是机器忠实的为你服务，就这么简单

木头木脑木性情 · 发表于 2013-12-21 09:49:19

      关于整机设计有时间我就做一部分参考性的设计，尽量吧整机设计工作多做一点，供大家质疑，交流参考和学习，整机设计会相当繁琐亢长，一点一滴来吧，先完善一些必要的小件再去搞框架，标准型或者多轴整机我建议使用无刷电机来驱动，无刷电机效率比感应电机高，重量和体积相对轻巧些，缺点就是造价高，且稳定性不如感应电机，随着工艺的成熟和大型厂家的不断介入我想造价和稳定性都会慢慢得到改善

      买到不理想的永磁无刷电机也不要气馁，就算是为行业技术进步做一份贡献吧

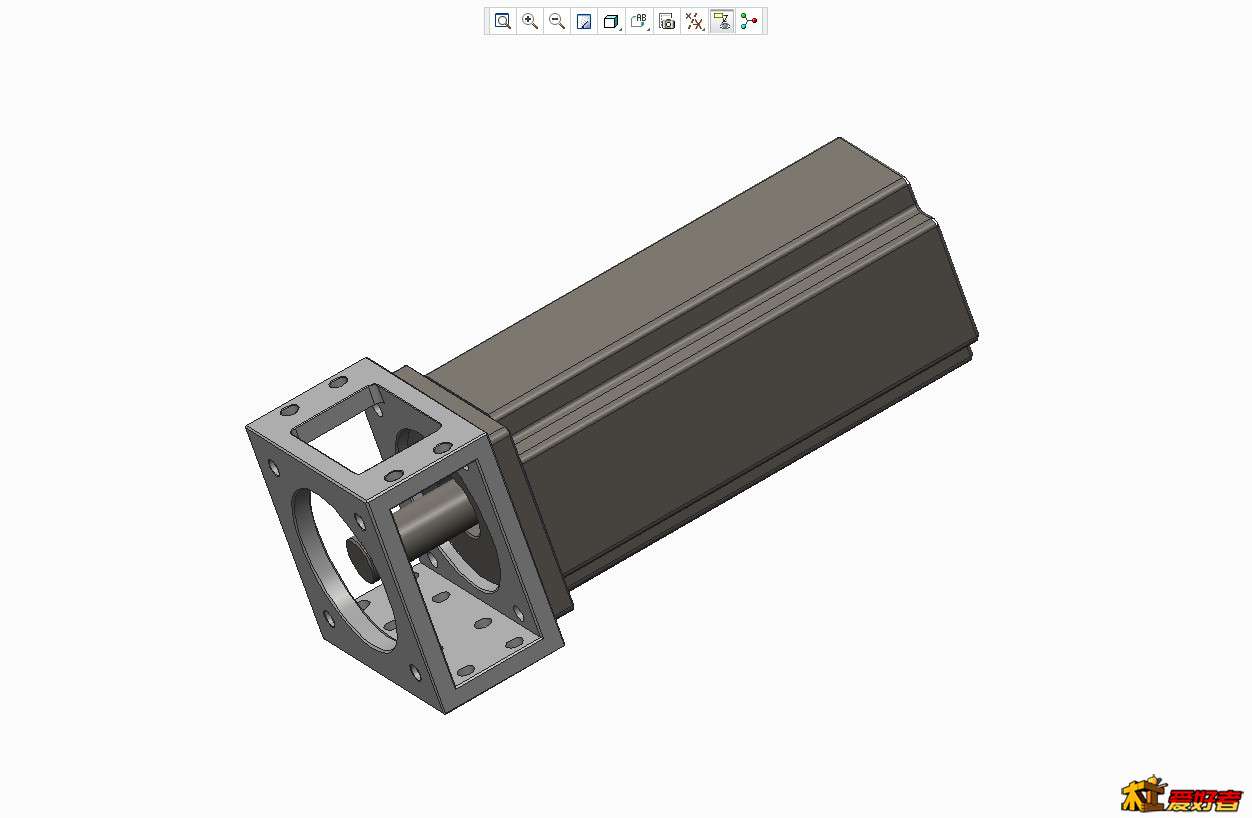

      永磁无刷电机以及电机的固定图如下，这个是60法兰400W无刷电机，用80法兰更高的功率的也可以，有时间吧80法兰电机的图再弄出来

木头木脑木性情 · 发表于 2013-12-22 07:32:25

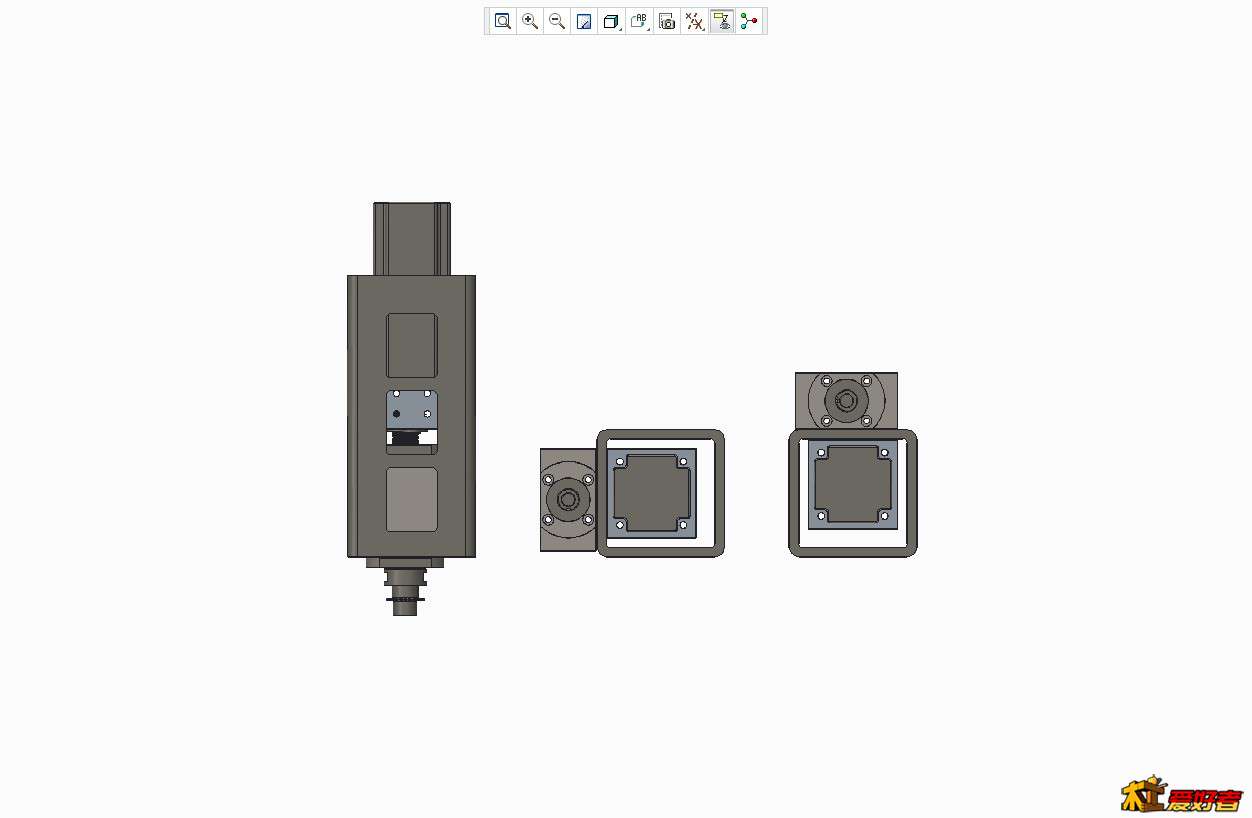

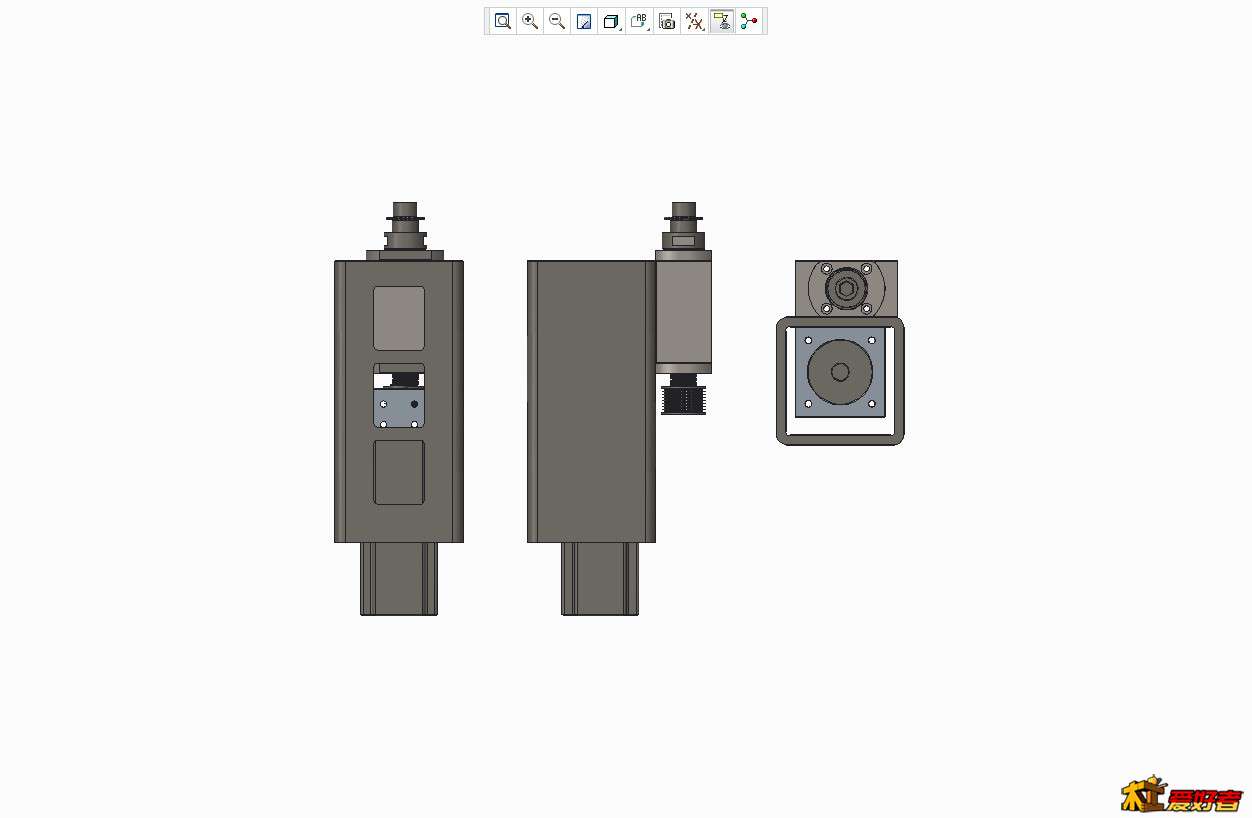

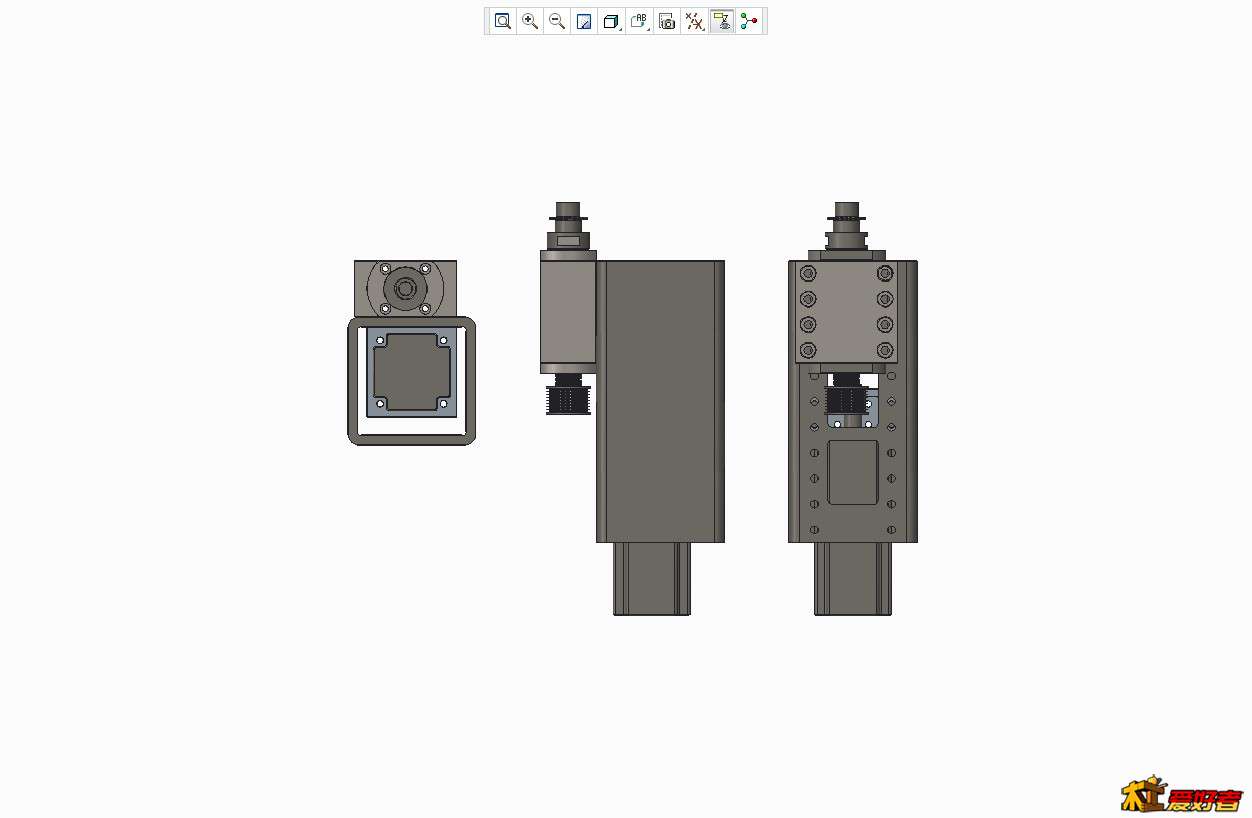

为了帮助整机厂家和DIY制作需要，一些参考性的整机设计方案会慢慢推出，第一个主轴动力总成草案构思完成，欢迎大家就这个草案进行一些有益的讨论

木头木脑木性情 · 发表于 2013-12-22 07:40:08

本帖最后由木头木脑木性情于 2013-12-22 07:51 编辑

这个草案我考虑了很久，目前为止还想不到适应性比这个更强的方案，当然我不会停止构思其他方案，这个草案兼容60/80法兰的直流有刷永磁，直流永磁无刷，伺服电机，电机来源广泛，而且都是节能型电机，可根据实际情况进行选择

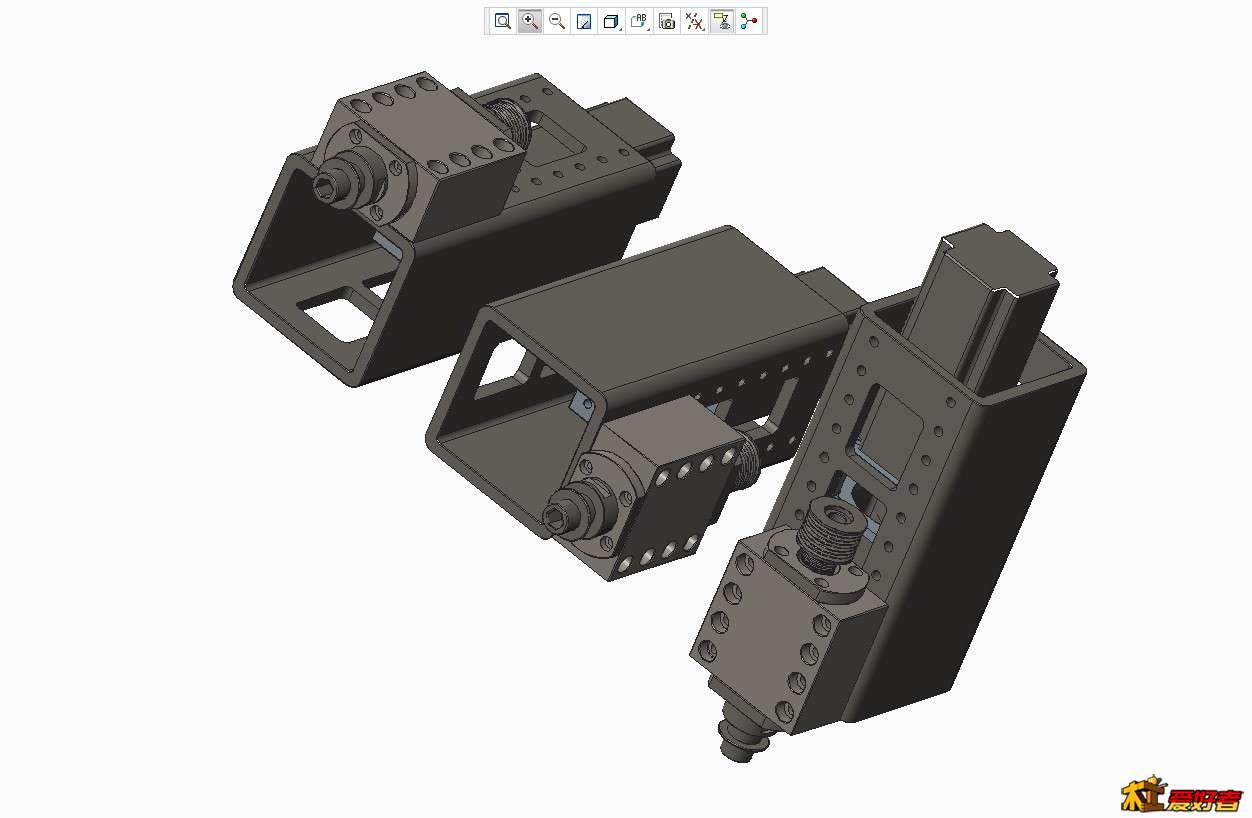

这个草案最大的特点是兼容性强，可立式，卧式，正装，倒装，角度旋转式安装，实施并联多轴，串联多轴和旋转偏移多轴也很容易达成，此外重量比较轻，总成单元在10公斤左右，还可以二次开发成手提式设备

木头木脑木性情 · 发表于 2013-12-22 07:48:19

目前看来这个总成自身安装调试难度略大，下面花几天时间吧这个总成构思设计完善，这部分设计完善以后就可以正式下单主轴的零部件生产，跨年生产零件货期就不确定了，可能很快，可能很慢，那个也管不着了，乐观点2月底3月初应该行

木头木脑木性情 · 发表于 2013-12-22 09:13:46

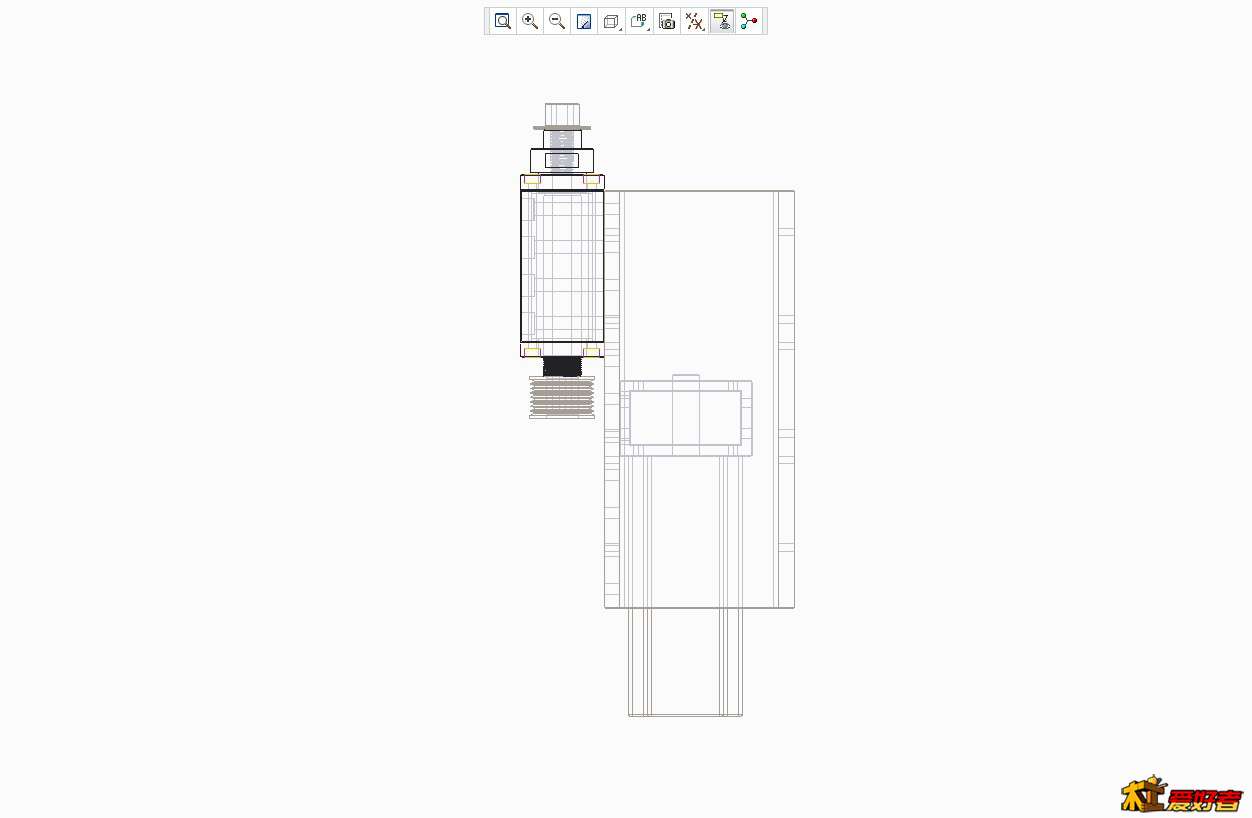

上面只是个框架，具体落实方案时细节尺寸要慢慢完善，这个总成方案要求还是蛮高的，设计有点繁琐，要考虑到各种多锲带轮的安装，避免不必要的干涉问题，同时解决皮带的收紧问题，第一次构筑的尺寸准确度不高，看下透视的内部线条就知道了

木头木脑木性情 · 发表于 2013-12-22 09:15:36

多锲带轮传动部分尺寸一点点的校准，核查

木头木脑木性情 · 发表于 2013-12-22 09:19:42

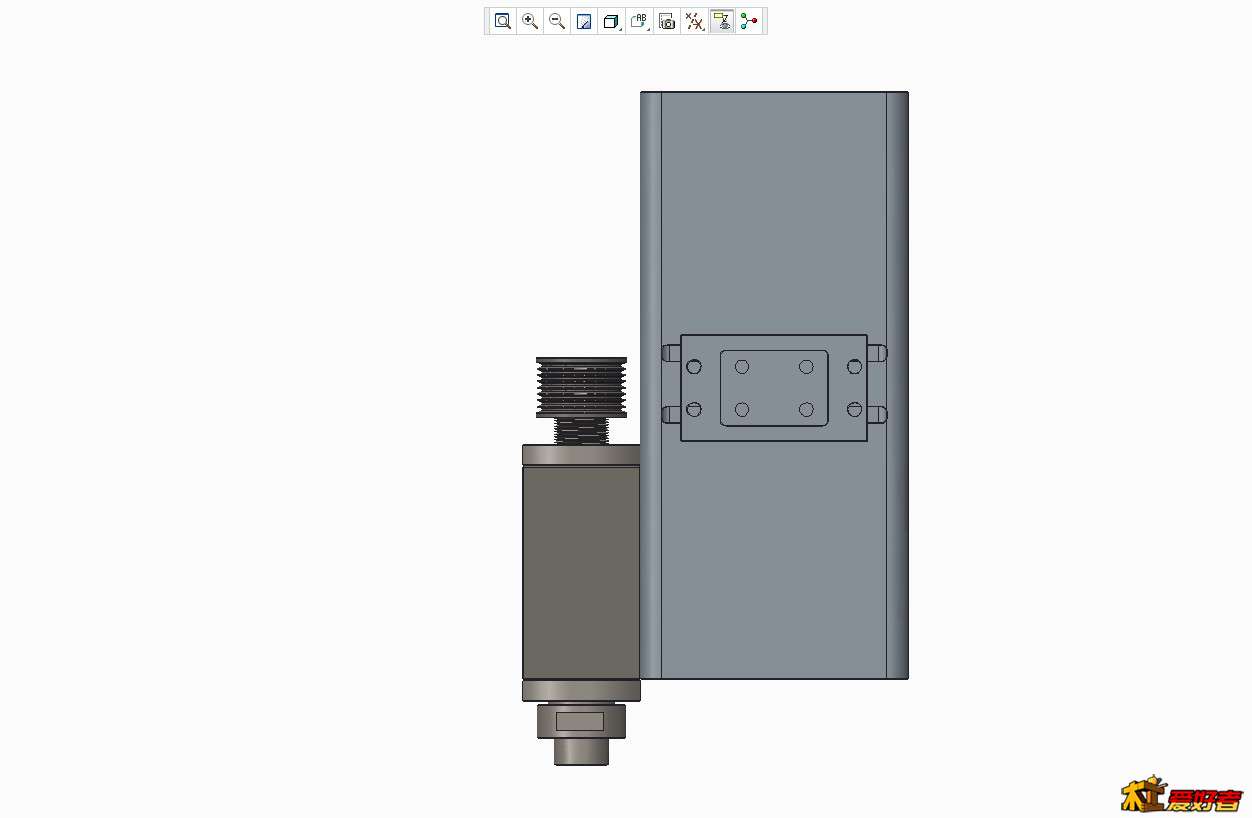

可以看出来配合尺寸校好了，但是电机座有点小了，下面可以吧电机座改大点，或者把皮带收紧的固定槽改小点，我还是倾向于把电机座改大，大尺寸电机座兼容性好，可兼容60/80法兰的，小电机座兼容80的就吃力点

木头木脑木性情 · 发表于 2013-12-31 07:31:25

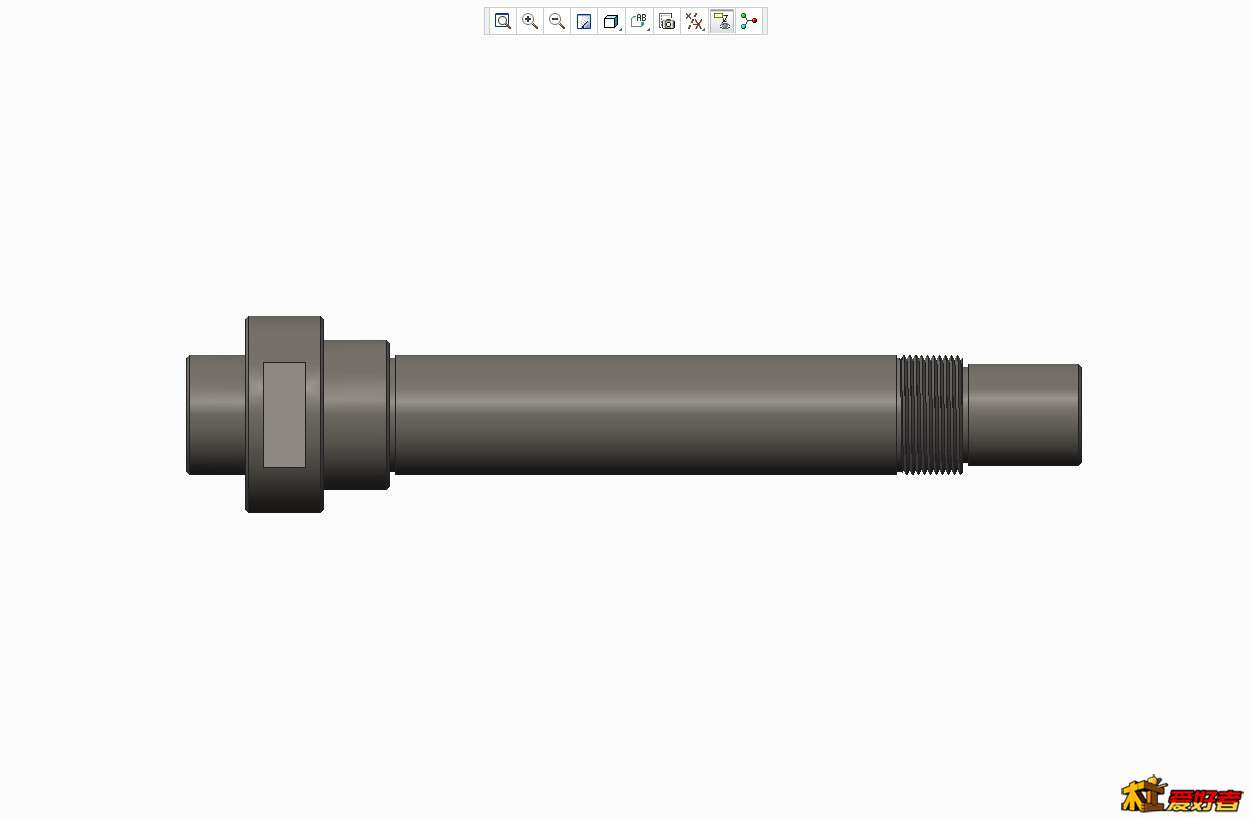

今天是2013年最后一天，整个方案框架基本完成，一些细节还需要完善，先把完善好的一些零件发包出去，第一个发包出去的是轴心，精密轴心加工工序繁杂，工期较长，所以要先行一步
