红木加工用超窄锯缝精密锯轴大体设计完成，意见征询中

木头木脑木性情

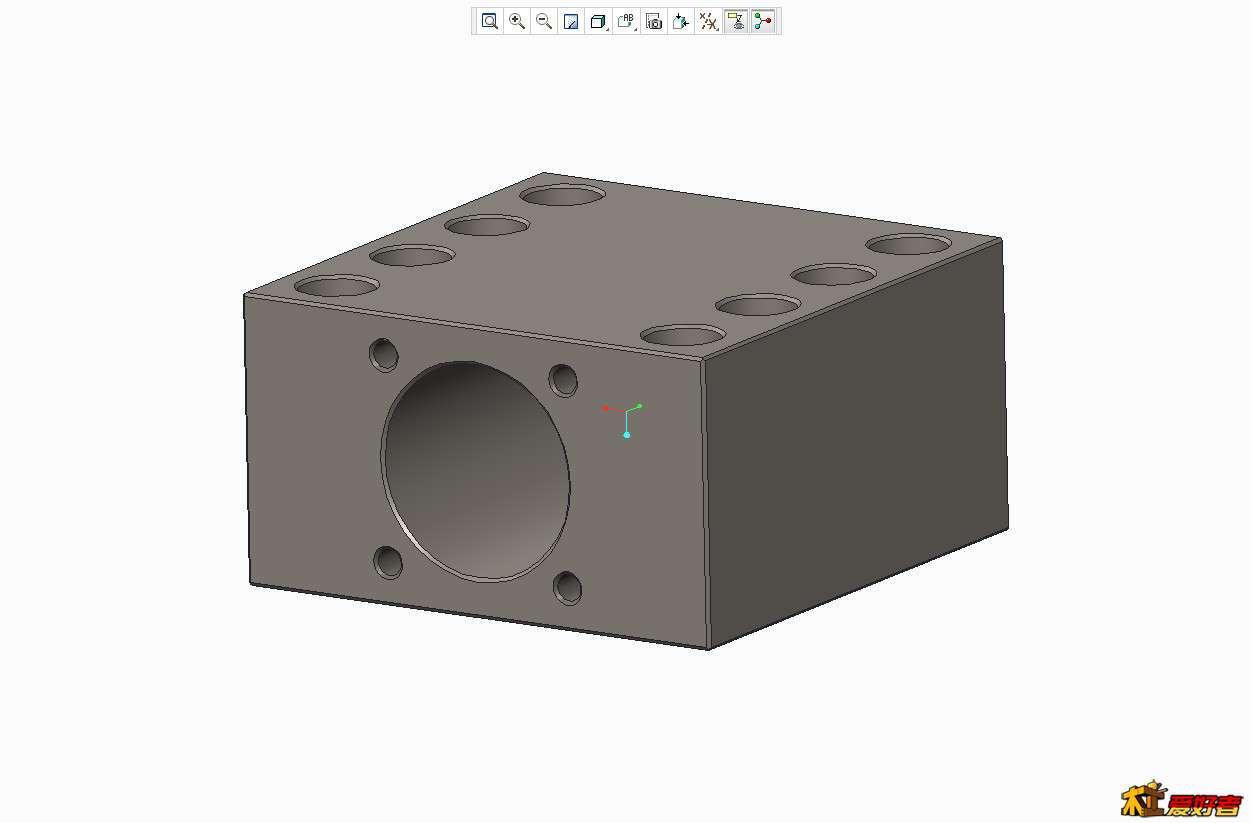

        轴壳设计好了，看起来比较变态，强度和刚性是第一位的，精度能做多高做多高吧
) b) O8 u; Z) K: s7 u


# S  W4 o+ j: ~) X8 S2 R
8 I6 F+ l# c- o

! S( u7 U% f. I: g7 ~! W& T* v8 R8 W
1 R: i; v' a% A; |! ^; S; w; N* T" I/ z

黑石

支持创新

木头木脑木性情

Chihuo2098 发表于 2013-12-15 23:56
只是好奇超薄的锯片哪里来

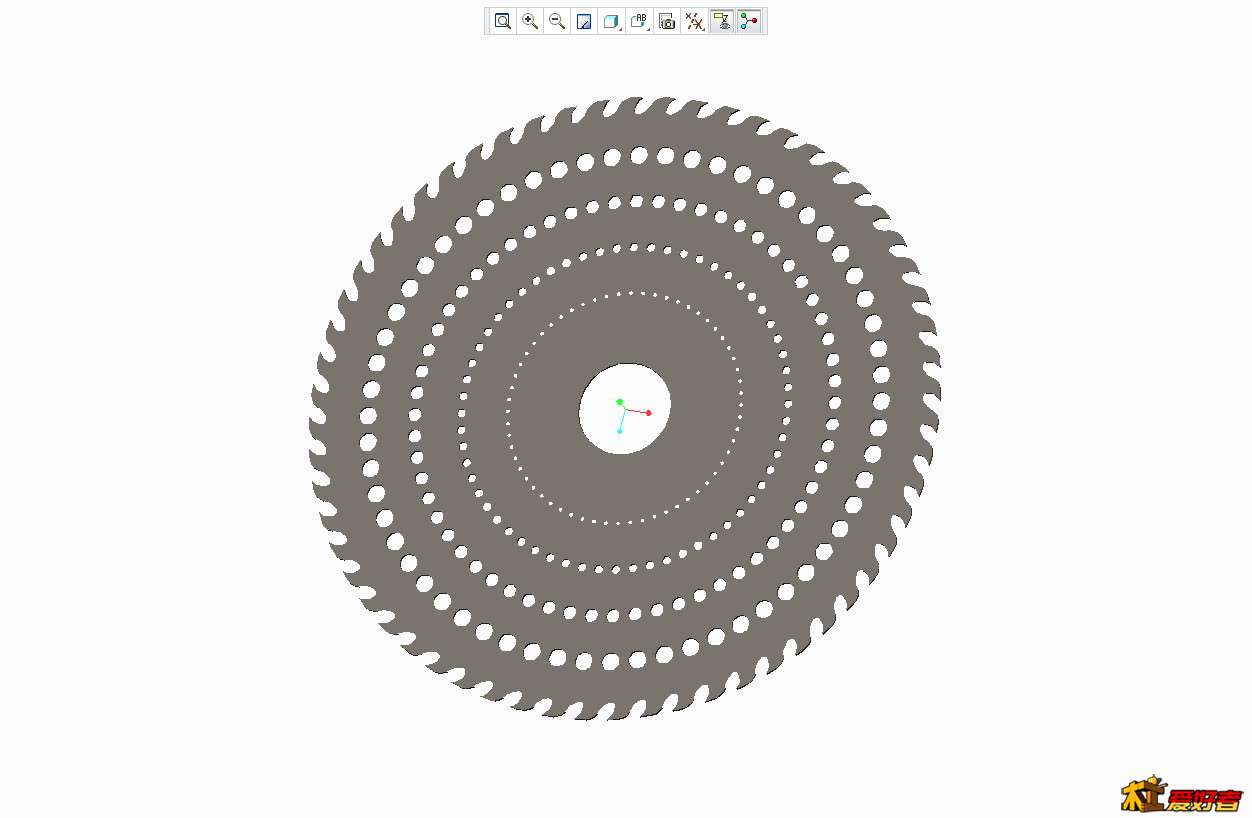

8 D, N9 x' j. o4 d; y        自从有了激光加工以来就没有什么不能加工的材料，锯片可以使用整体硬质合金，也可以用高钴合金材料，只是排屑槽孔设计还有点障碍，不太清楚怎么去设计，先随意画一个，这个问题留到以后来推敲


6 s' J- c7 f1 `, T
' G, j( s" R1 e0 r2 X' l/ y8 _

木头木脑木性情

        这些孔有一定的切削作用，当有夹锯片倾向时这些孔就起到切屑和存储木屑的作用，按理这些孔的位置要散乱一些才好，而且数量要足够多
: _& m0 |( a" V7 ~; s* [7 {7 a

木头木脑木性情

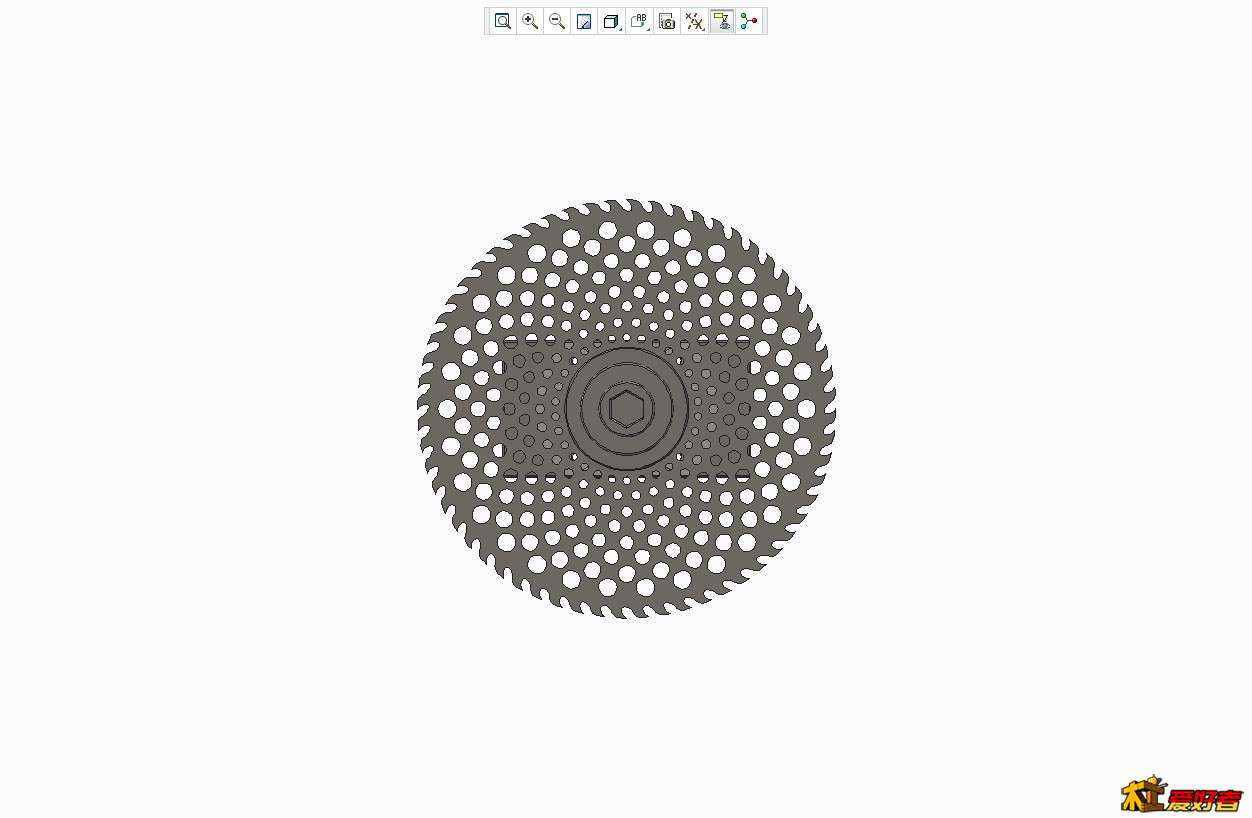

        根据上面的想法，改良了一下锯片，这样子锯片被夹的概率进一步降低，这种锯片对材质要求非常高，不过材料再贵也吓不死人，太薄了，就是加工费高一些
8 B; v0 M* O4 H

9 {8 L- U" v9 _3 V8 j5 I1 k
0 W  e7 M3 M# b% E' f: H

木头木脑木性情

        对于玩友来讲一片锯片几百块不是肉疼的问题，神经都要疼，但是对于批量加工紫檀，檀香这些玩意的工厂，一天就能挣回来，所以这个东西还是很有必要去搞得

Chihuo2098

木头木脑木性情 发表于 2013-12-16 01:45
对于玩友来讲一片锯片几百块不是肉疼的问题，神经都要疼，但是对于批量加工紫檀，檀香这些玩意的工 ...

; C9 g$ B2 A2 a你比那要搞台锯的哥们看似专业点，不过东西没出来之前一切都不算数，设计得再好也得需要性能价格平衡的规模制造
: G& O! S) N- z# ]) }" T) i. w# I
2 C. ?3 S* K+ g4 S2 p. e其他不多说了，我就想看结果

木头木脑木性情

Chihuo2098 发表于 2013-12-16 03:09
4 O1 s/ t9 @; |' L3 }: h5 `你比那要搞台锯的哥们看似专业点，不过东西没出来之前一切都不算数，设计得再好也得需要性能价格平衡的规 ...

( Q2 m: r" F  ^& H4 W" h( u) `        欢迎观望，也感谢支持，就是对你这种比较方式有点小意见，我不想说太多，就一句话：没有可比性
4 X' k/ V; c. N& e

木头木脑木性情

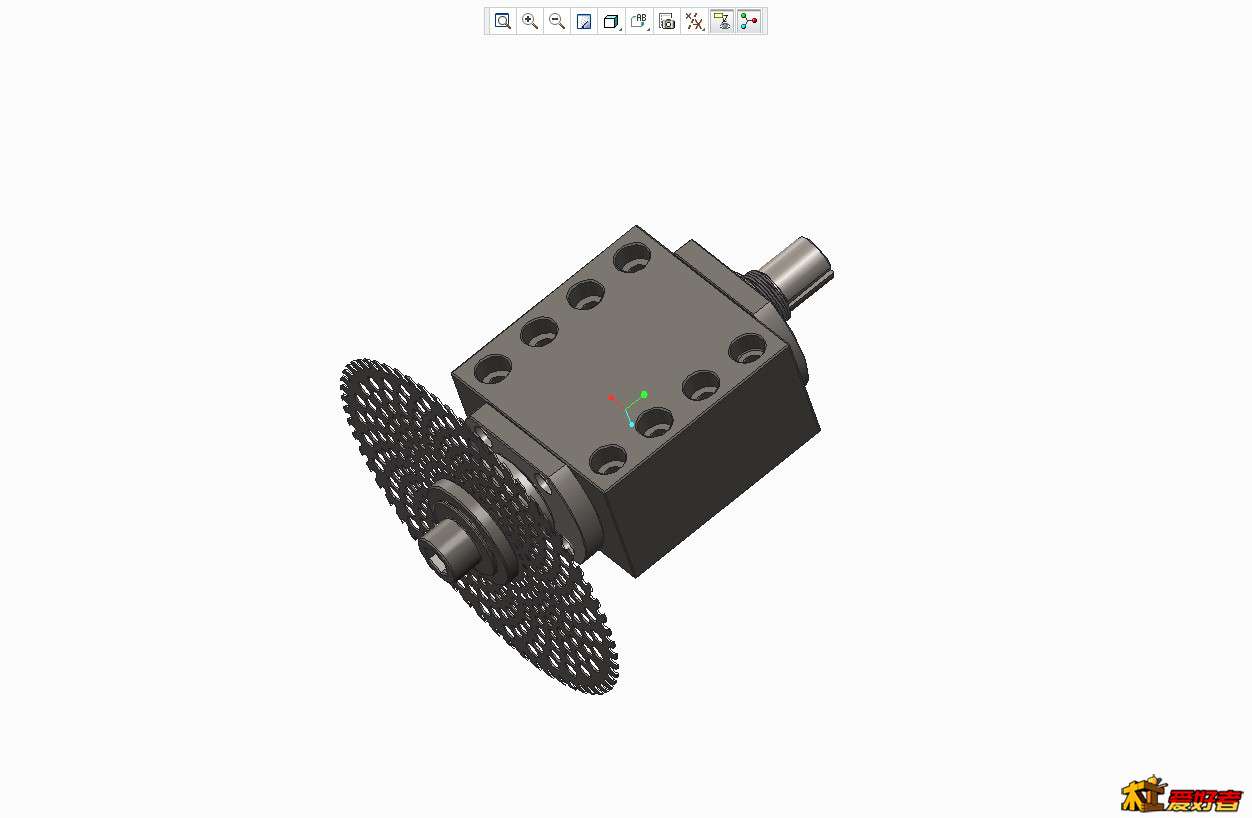

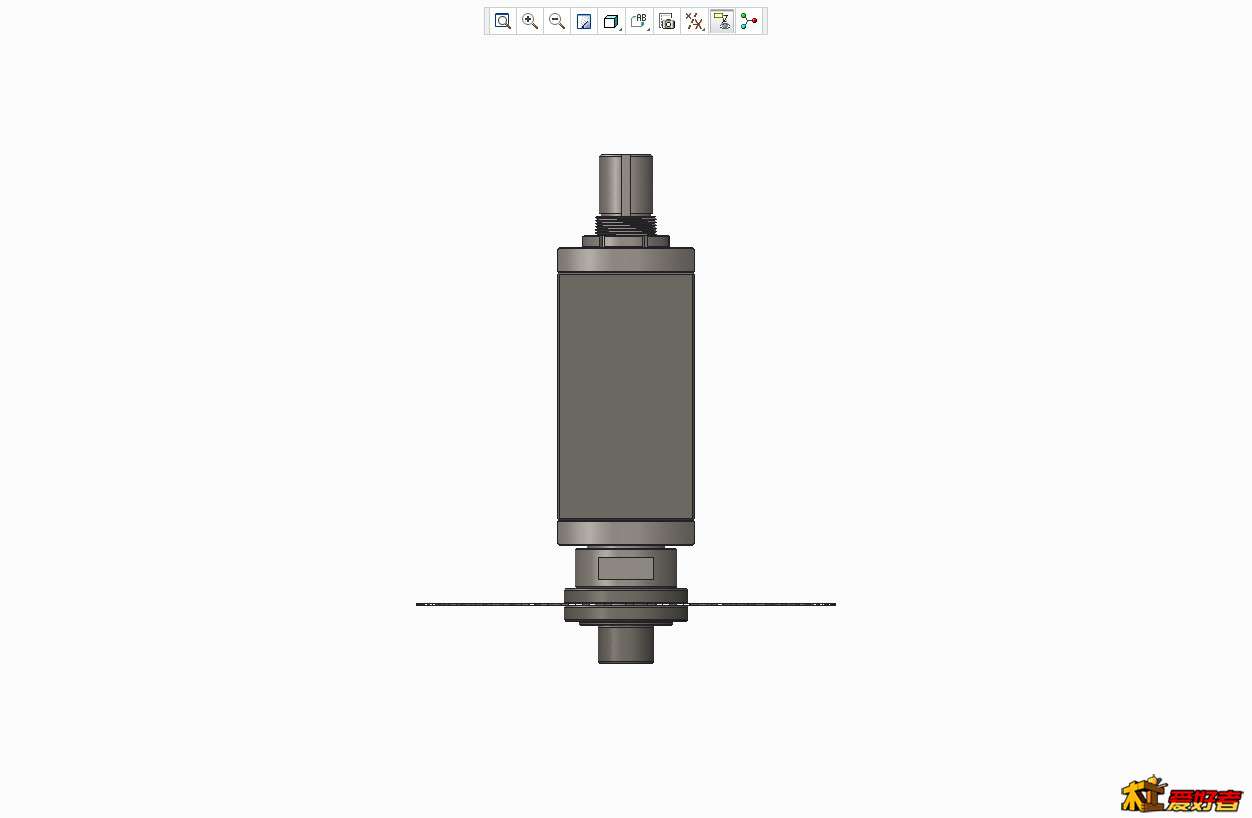

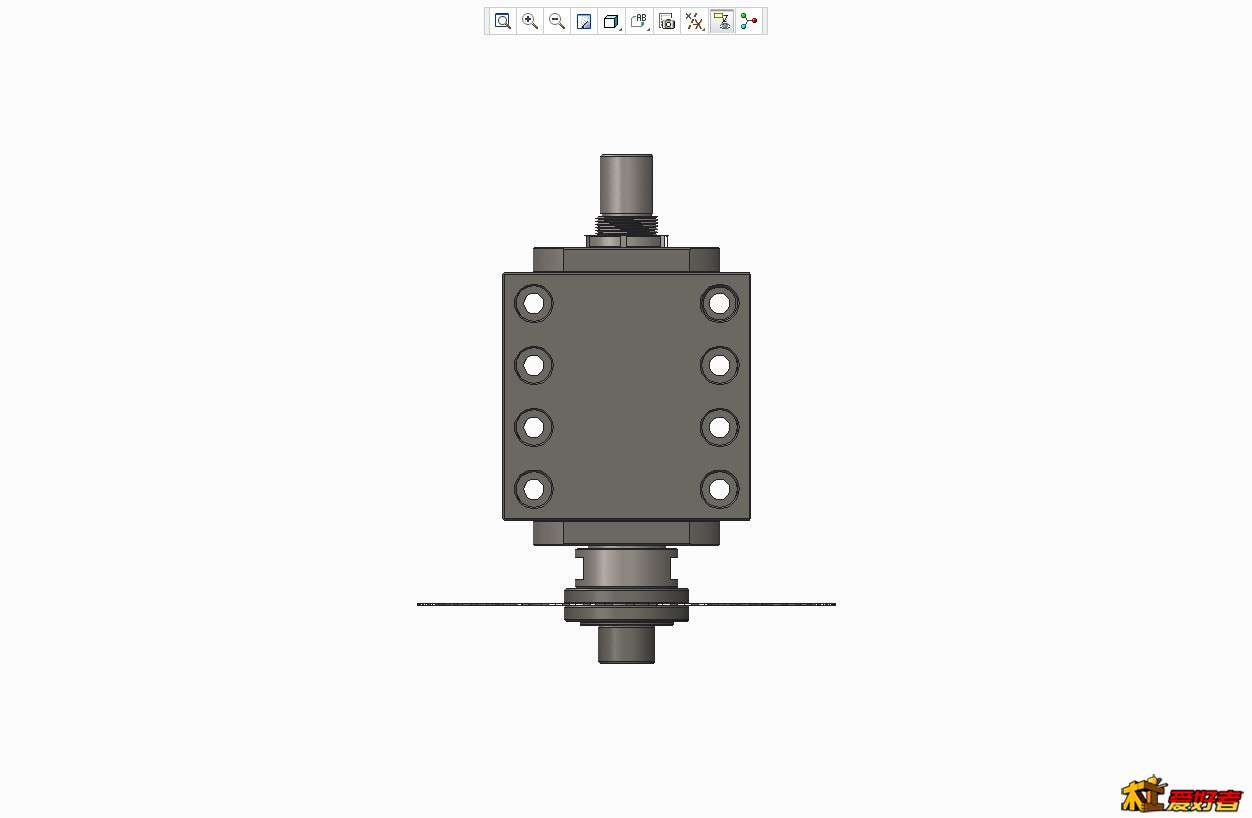

        早上一大早起来吧这个锯轴部分大体设计完成，先看看图再说

木头木脑木性情

        双击图片可以看到更大的图，细节会好一些
9 G# j' Q% [! Q/ E- b- W- I

  D' v: F" x3 j
: y- J3 c! ]' P9 `5 x) G# c

木头木脑木性情

        基本规格：锯片直径110-150毫米之间，也就是4寸到6寸，锯片厚度0.6毫米或以下，锯片材质为整体硬质合金或其他相近的高强度合金材料，同时兼容市面上的其他各种厚度锯片，可切割厚度在0-30毫米（4寸/110锯片）0-50毫米（6寸/150锯片）
: Q9 x4 I( D* o6 u7 D
; G" B3 ~6 h. C! y: k1 e, d& v/ G1 U        基本参数：转速5000-15000转，切削功率长期0-400W（适配电机300-500W），短期400-1000W（适配电机500-100W）
, `  N6 A! U  f  H" e/ w
        基本精度要求：主轴回转精度1丝以内，110锯片静态偏摆最外侧5丝以内，150锯片静态偏摆8丝以内，均匀材质的锯材锯缝不大于锯片厚度的20%

木头木脑木性情

        预计开发周期三个月，2014年三月底正式面世
* p* }; T, {6 w

不蒙人

关键是安全 锯片要碎了可不是钱的问题

dercnn

楼上说得有道理，个人觉得孔太多，容易造成偏摆，对材质的要求高

yayuwei

哎，精密就是钱堆出来了。

偶刚订了一根精密钻轴，直径10mm，160mm长，B10锥度。要150大元。
