一台低质量的国产轻型四用联合木工机床心酸无奈的调试维修改造过程

木工XUETU

北京小郭 发表于 2013-6-15 00:41
" }0 e8 P2 m3 k2 x; H2 }3 g& r楼主这个手艺可以从新自己做个了

! E" Y- U# l0 H+ }1 T  A5 W: t1 x朋友没有您说的那么夸张，呵呵。不知您那边的英国现在是白天或者晚上的几点？

北京小郭

木工XUETU 发表于 2013-6-15 01:01
; @( d9 Q( r, ?7 t* s  W2 Y, A朋友没有您说的那么夸张，呵呵。不知您那边的英国现在是白天或者晚上的几点？

我在北京，不知道为什么显示IP在英国，呵呵

fgfffgf

我也有1台用的我郁闷死了

雨幕

我也有一台工友的平压刨342A 不过是原厂的  压刨离合器没有了 找工友发的 换了两口轴承其他的都不错

木工XUETU

fgfffgf 发表于 2013-6-15 07:51
+ V' Q2 V4 B' _3 [+ B7 p9 _我也有1台用的我郁闷死了

; R& f: x: a2 \只有大修，别无他法

木工XUETU

雨幕 发表于 2013-6-15 08:46
+ X% @- r, [; Y/ `6 i. R. `: Q我也有一台工友的平压刨342A 不过是原厂的  压刨离合器没有了 找工友发的 换了两口轴承其他的都不错

原厂工友的质量应该比星王的强一些

wangningok

这台机床的安全保护措施几乎没有，使用者的安全没有保障，张嘴咬肉的地方很多。楼主使用时千万千万注意！！我曾经被这家伙咬掉半截手指，造成终生遗憾。血的教训啊！{:1_220:}

木工XUETU

wangningok 发表于 2013-6-15 09:39
1 k9 e9 X; [! K/ o, p这台机床的安全保护措施几乎没有，使用者的安全没有保障，张嘴咬肉的地方很多。楼主使用时千万千万注意！！ ...

7 P3 F3 i% @/ r安全永远应该放在第一位的！谢谢这位木友提醒，我操作机械很谨慎的，按照操作规程来的。我刨木板时都是卸掉锯片的，袖口系扣子，如果看过昨日发布的压刨操作视频会发现这一点的。

木工XUETU

优酷视频认定我涉嫌给机器做广告，所以屏蔽了压刨测试视频。
& K0 m9 D6 q# Z- I) k: {1 p, g我下午已经在搜狐视频上注册了账号，在前面已经补发了压刨加工薄木板的操作视频

繁星点点

太长了，懒得细看，不过国产玩意儿确定不好用是真的

木工XUETU

! e; J  E1 o7 y, a/ T
) Z& o( \5 L0 j+ \/ ~3 }# r继续上图片，制作移动脚轮方面的内容
7 r6 j! ?7 S. f; {* [" {+ y

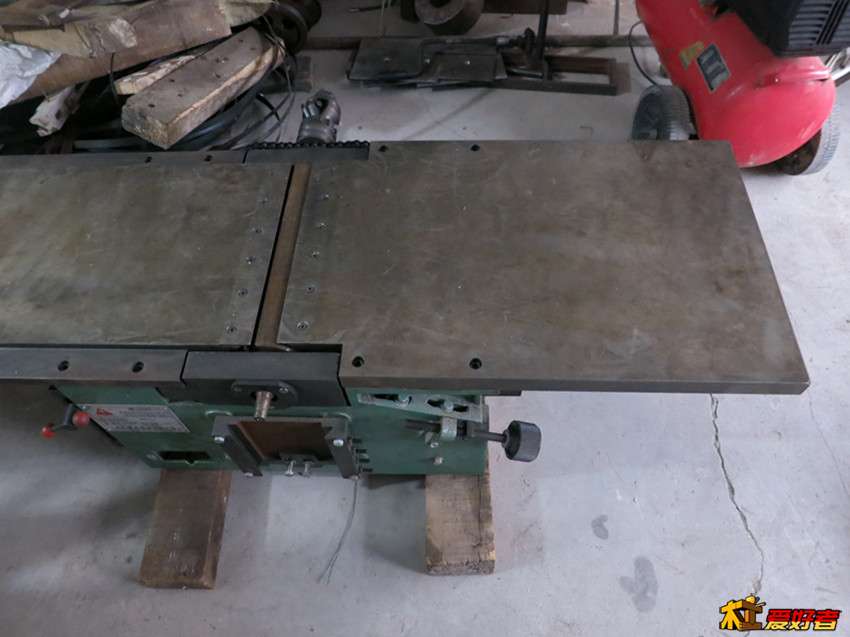

为了下面操作方便，需要把上下两部分分开

+ f% o8 Y, C6 I0 w
+ A) E$ W/ `" ?, a  t% R4 F

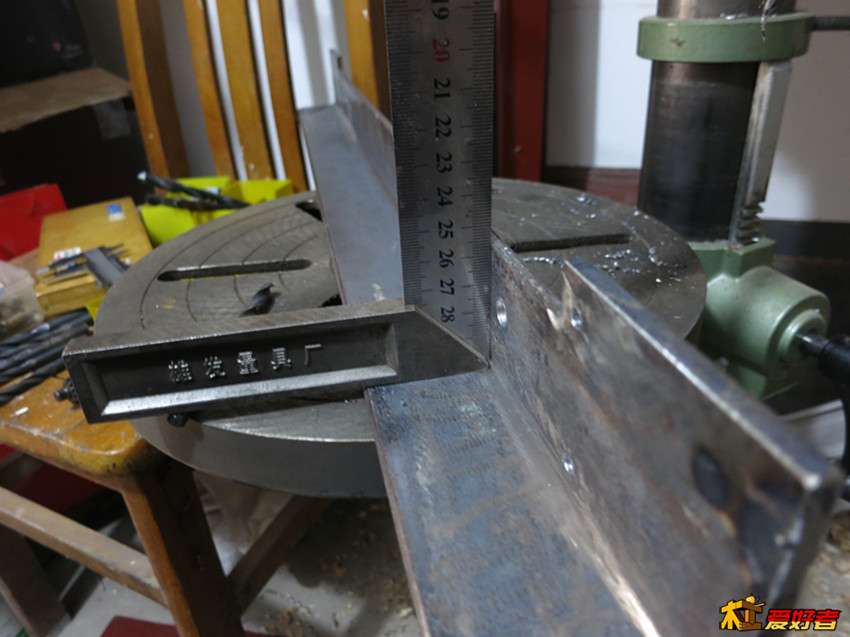

按照机器底脚孔确定角铁架子的钻孔位置

" p5 l# F3 i' D- I
# U! q6 Z7 ]2 g  [

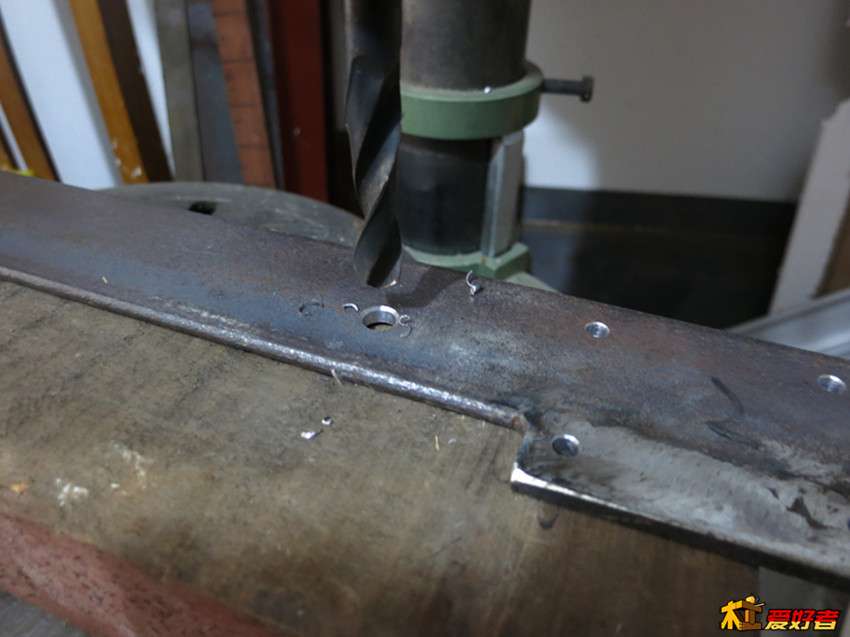

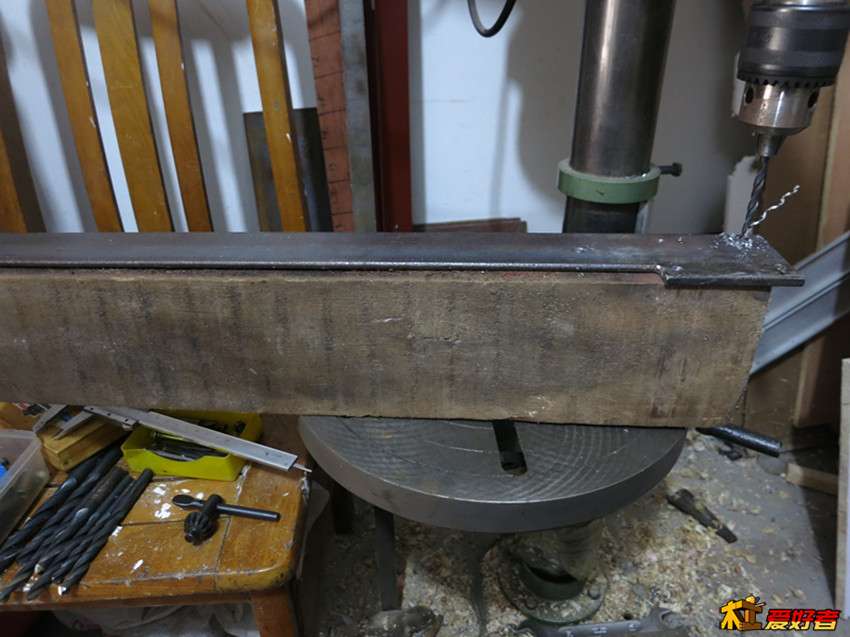

钻孔

# M' J5 i4 V2 ~8 h( d' o  o/ t  s

大角铁靠机器四个底脚的部分为了尽量靠紧专门做了打磨清角

+ G9 i$ N7 o  ~

倒棱

) n7 K; M& w8 P+ ]+ d; i

攻丝，角铁相对脚轮底座不够宽度所以做了焊补加工

2 p2 ?4 W' M9 d1 b
( j! v1 \# [! P  |

角铁油漆等待晾干

, Q, \* V' \6 t6 M
6 w) h- |; B! N4 l: U3 N; i

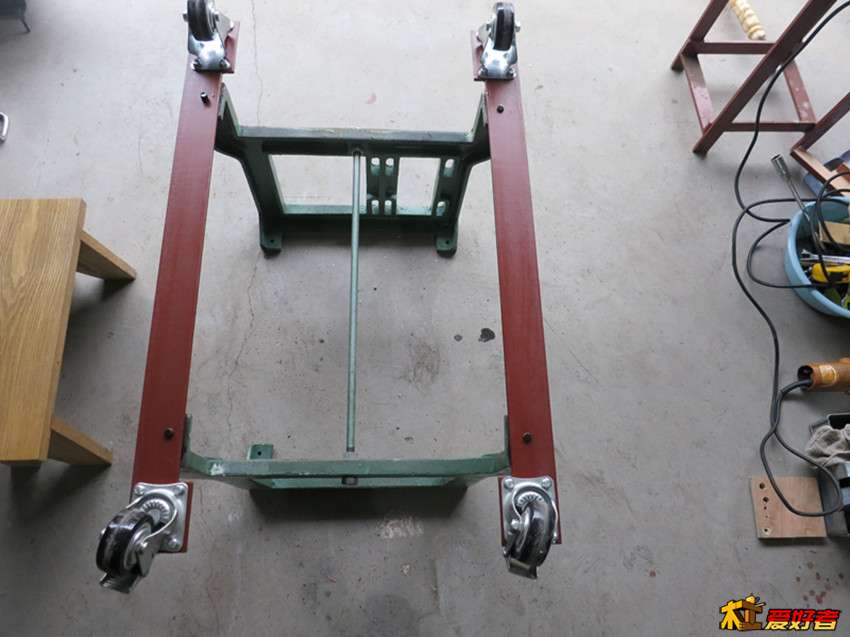

装配完毕，注意：万向底轮是上在机器没有电机一侧的，它相比固定底轮承载力要小

$ f0 O4 H" }; O. J2 ]; p

天放闲人

楼主的动手能力超强，这么烂的机器都改造的服服贴贴，佩服。以后有机械方面的问题还要多向你请教。

老鼠扛大锤

坑爹的--------------------------
锻炼买家的能力

木工XUETU

天放闲人 发表于 2013-6-15 13:43
楼主的动手能力超强，这么烂的机器都改造的服服贴贴，佩服。以后有机械方面的问题还要多向你请教。

$ O3 N9 }5 W7 M+ {好友夸奖了，呵呵。我也就半瓶醋的水平，随时欢迎交流啊

木工XUETU

老鼠扛大锤 发表于 2013-6-15 13:49
" [: |; i1 ]. r) f+ T( A  Z坑爹的--------------------------
) }) i2 |2 P$ F锻炼买家的能力

: }* D8 Q& h0 H: k  y% f& k呵呵，是挺锻炼人的
