一台低质量的国产轻型四用联合木工机床心酸无奈的调试维修改造过程

木工XUETU

gaobing800420 发表于 2013-6-14 21:18
楼主好厉害！向楼主学习！

多谢河南木友支持，我也是被逼无奈，呵呵

xljh

木工XUETU 发表于 2013-6-14 21:37
2 h$ j  T! I! P; U9 a这台机器不能调高度的那块刨台就是我说的前刨台，后刨台就是指你操作平刨时离你近的那个刨台；操作压刨时 ...

+ r. ~2 R% c4 G对于您的理论暂时还无法理解，我的台刨还在路上，等回来了实际操作试试，谢谢指教。

1040616155

xljh 发表于 2013-6-14 21:07
& J0 n  b0 u, k4 c/ I请教楼主：“刀刃最高点要稍微高于前刨台平面一点点，理论上的完全一平那是不好用的，新手切记！”这句话中 ...

/ O6 }7 m2 ~$ I1 l) h) C可调的是钱刨台，不可调的是后刨台，刀口应高于前刨台。刀口与后刨台应该在一水平线上，千万不能高于后刨台。

木工XUETU

1040616155 发表于 2013-6-14 22:19
; f0 P/ P$ m- U% K可调的是钱刨台，不可调的是后刨台，刀口应高于前刨台。刀口与后刨台应该在一水平线上，千万不能高于后刨 ...

2 F8 u9 \1 k1 [( v$ A2 v' l. J% B不说了，我已经说得很明白了，呵呵

lnb119

多亏让你给收了，很多木友见了此贴都倒吸口凉气，包括我。

木工XUETU

lnb119 发表于 2013-6-14 22:34 [url=forum.php?mod=redirect&goto=findpost&pid=3325112&ptid=207482][/url]
' c# g" ?& X; f  i+ F; e- y/ y$ j多亏让你给收了，很多木友见了此贴都倒吸口凉气，包括我。

. I* e1 Q: _* L! A- h3 R3 `  Y6 Z是的，秒杀哥
看来是上天安排我来降服它的，呵呵。压刨测试视频已经上传到优酷，等待审核中，还有很多照片我将陆续上传

君扬

好在遇见楼主这样的高手，不然我这般的人简直就是废物一堆还占地方。

木工XUETU

君扬 发表于 2013-6-14 22:47
好在遇见楼主这样的高手，不然我这般的人简直就是废物一堆还占地方。

高手不敢称，多谢夸奖
如果被新手买去，那还真是个大麻烦事

木工XUETU

继续发图片

锯台板已经调平，仔细看两块接缝的地方

6 i. }/ }" E/ b

台板后面的氧化皮层已经打磨掉了，以后有时间再油漆一下，包括那个新做的套筒支架

+ `  T+ B( O, Y6 a' N5 P
7 K  R1 P, Q' K! H5 Z5 K) ~( l

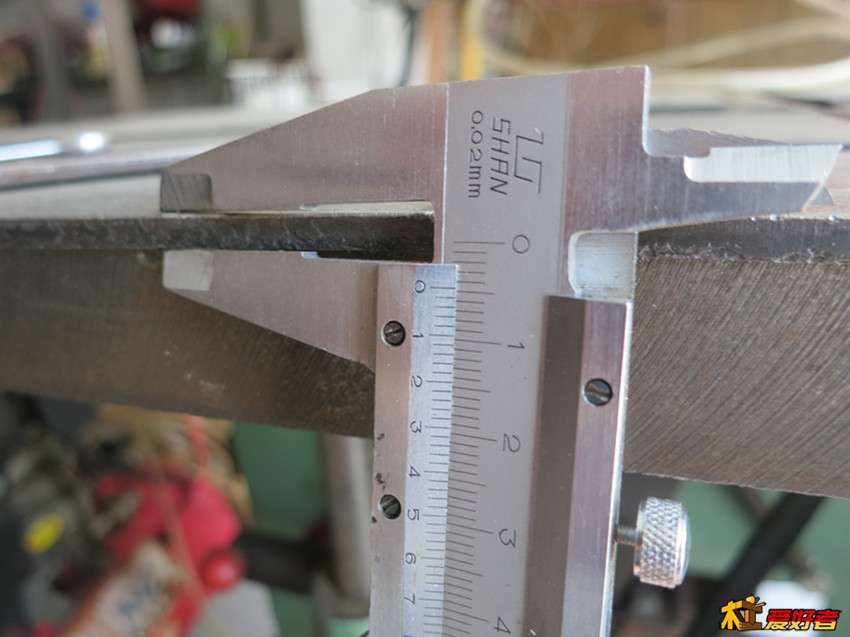

台板厚度不到5毫米

8 O) j# g/ V0 ^0 h& \' I
' X# R0 x5 F7 f

链条涨紧轮厚度不到4毫米

+ D' {2 l3 l2 W8 X# r+ L
' ^9 K6 Y1 i5 n* l; w3 B

新换的白色倒顺开关，黑色的是原来不能用了的垃圾货

木工XUETU

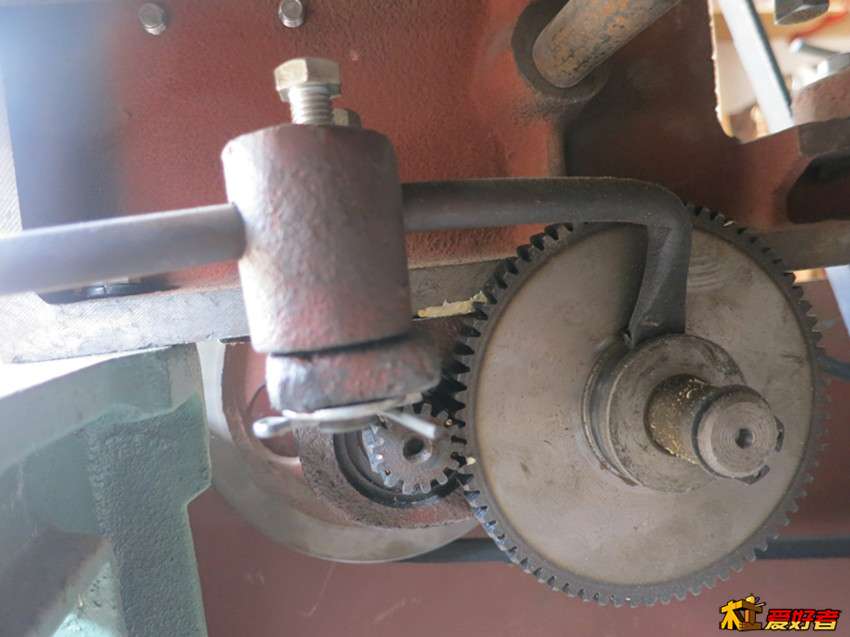

压刨和平刨切换用的离合器，只操作平刨时要断开压刨进出料的动力，去掉不必要的动力损耗

0 r: D/ ~/ y6 S$ m  f$ p  F' ?, Y6 Q
; g& o( L4 T; L, U1 E; q; s9 L
2 y" `' p/ {9 V

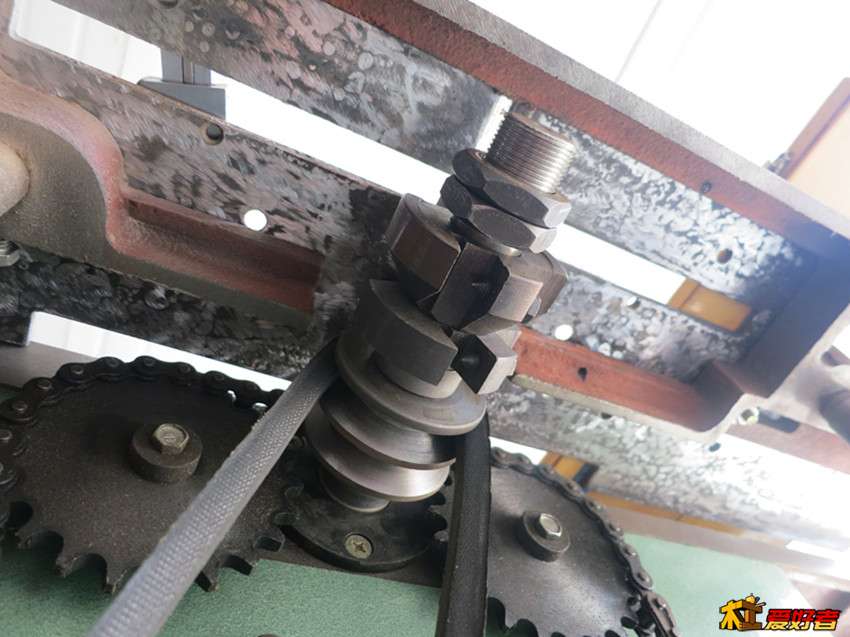

进出料辊子第一级皮带传动轮

木工XUETU

6 }2 C6 n9 s2 F
. M0 r4 G) `1 {- E

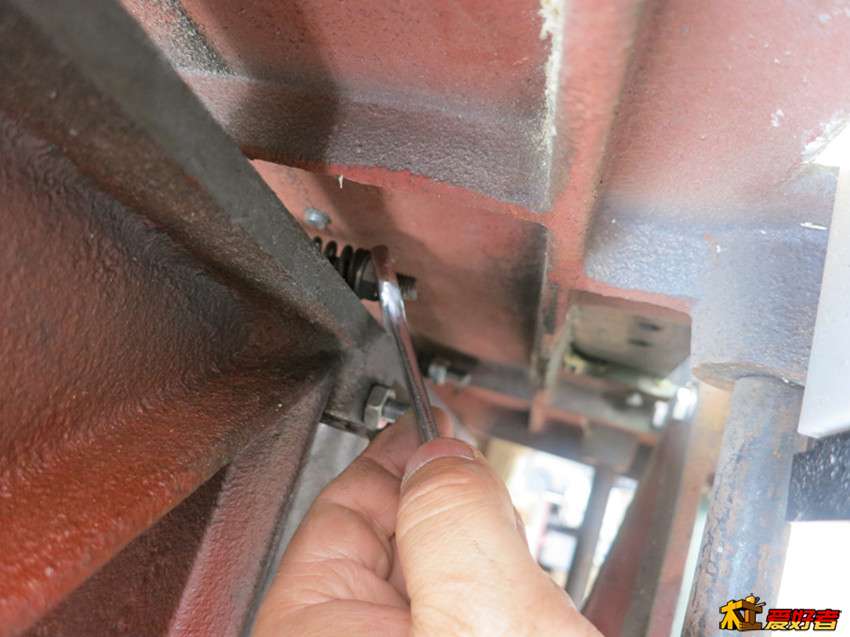

调整压刨出料辊子松紧度，连进料的一共有四个这样带弹簧和螺帽的螺栓

5 ?% w9 i# P; ^6 F' ]" _

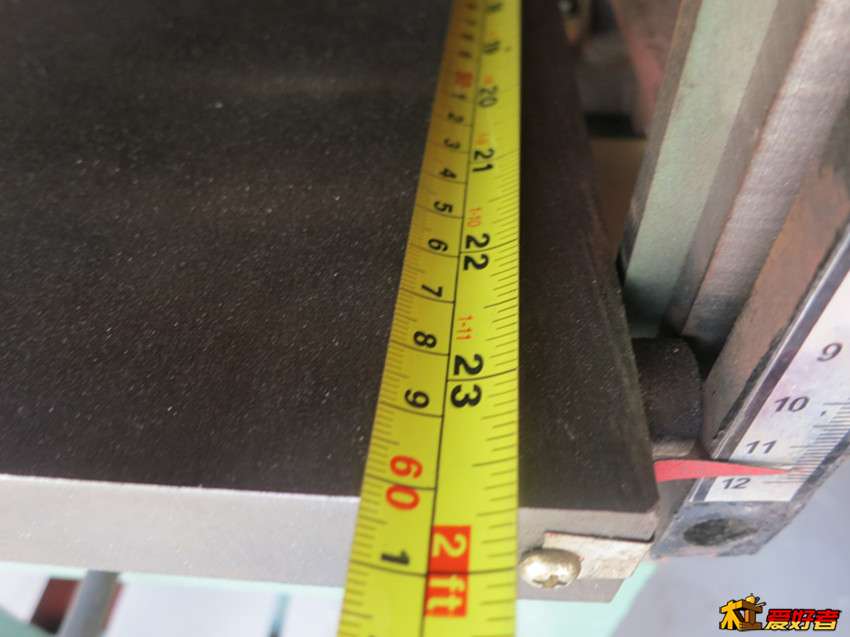

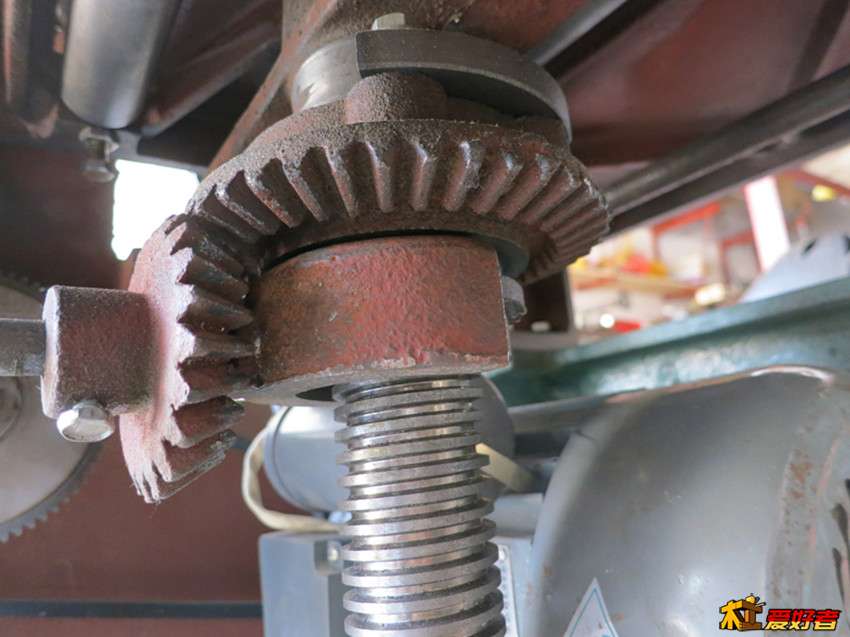

压刨台60厘米长30厘米宽，右边是压料标尺和刨台锁紧螺栓

, u5 U! t$ B! ]9 ?: Q$ y
. O3 R3 I7 }, M! U0 G' }

压刨操作时限制木料过高的活动挡片，后面有横向纹路的是进料辊子

# j6 h. h- E2 o2 s+ t3 E

压刨台上平面

: ]# A! u1 W/ w- O7 f: S

压刨台上面的两个有利于木料向前滑动的滚筒，台下面有四个螺栓顶在辊子轴头上可以调节高低

laike

继续调试，这东西折磨一下diy是很不错的，我有一台工友342，调试好很不错。
锯台可以直接加宽，安装滑槽。

木工XUETU

laike 发表于 2013-6-14 23:57
- T0 z3 X4 o3 x. Y- A* P继续调试，这东西折磨一下diy是很不错的，我有一台工友342，调试好很不错。
锯台可以直接加宽，安装滑槽。

% r. t1 W  }6 [是的，前刨台30公分宽那部分正好卡住推台，可惜后刨台那部分和前面有些错位顺不起来，想点办法改推台锯应该可行的
7 G4 s4 G+ g/ U  B, J早有此意，呵呵

木工XUETU

) b7 @9 I! ]9 z+ ?$ C* L" [: r
7 P# \% ~0 {2 m% |  F

北京小郭

楼主这个手艺可以从新自己做个了
