开工开工~做台锯！45度斜切、升降、重型台锯不定期更新

zxsan

qbxwa 发表于 2012-3-31 22:17
我发现一个问题 你把电机装上去会不会不能定在90°上
! {: m# T  S5 D5 ]蜗轮和蜗杆受到重量后降下来 你有没有装制动装置

这个问题就是这种台锯的核心之处，蜗轮可以自锁，看今天最后两张图，就是处于90度状态时，我半个身子探上去往下压，蜗轮锁止没有转动，但是后面的确是出问题了，焊接不到位，那个摇动调节45度的摇杆固定管，螺丝与管焊接处蹦开了，过两天得买几个吊环螺丝重新焊接加固了。但是也验证了蜗轮自锁的原理，只能蜗杆调节蜗轮，蜗轮没法带动蜗杆。另外要说明一点，不是所有什么蜗轮蜗杆都能自锁的，其中的蜗轮蜗杆接触角度等各样参数都必须符合要求才行的，我这对涡轮蜗杆都是专门定做的。所以如果你按着我的图纸做时这点千万要注意。

qbxwa

zxsan 发表于 2012-3-31 22:36
* [8 _, I) l8 U7 z7 Z# V这个问题就是这种台锯的核心之处，蜗轮可以自锁，看今天最后两张图，就是处于90度状态时，我半个身子探上 ...

0 ~1 g9 }& L; b2 L+ y3 S我想用丝杆配螺纹 这样会不会简单点

qbxwa

就是丝杆的速度肯定比不上涡轮和蜗杆的速度 还有螺母要做成活动的
- R& X5 A' ^7 f

qbxwa

还有想问一下 你的长宽高是多少 我想画张图

qbxwa

好的 我是用CAD画图的

jiangbohao

等成品出现

zxsan

jiangbohao 发表于 2012-4-2 20:33
$ M9 M8 g5 v  U! g等成品出现

做到能锯切是很快就有了，但是一些细节完善，外观整治，可能还要一段时间哦。

bg1slt

2.8mm都能焊出洞来，我真服了你

life80

老板..有事没事发布下工程进度
$ |/ y" b5 @/ T! `# t拜山真累

zxsan

今天把昨天做的补拍了一下

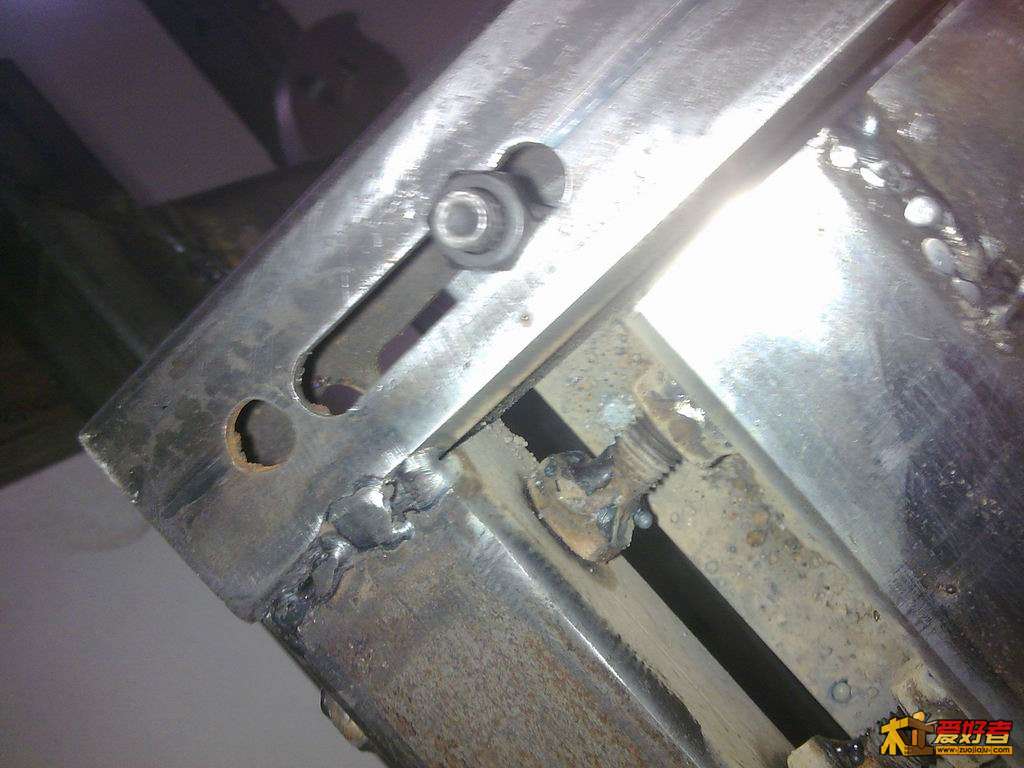

: Z& N( K  f: X2 v- A: D( O- y( `这是锯轴座的调整机构，两根螺丝微调锯片前后方向的平行度

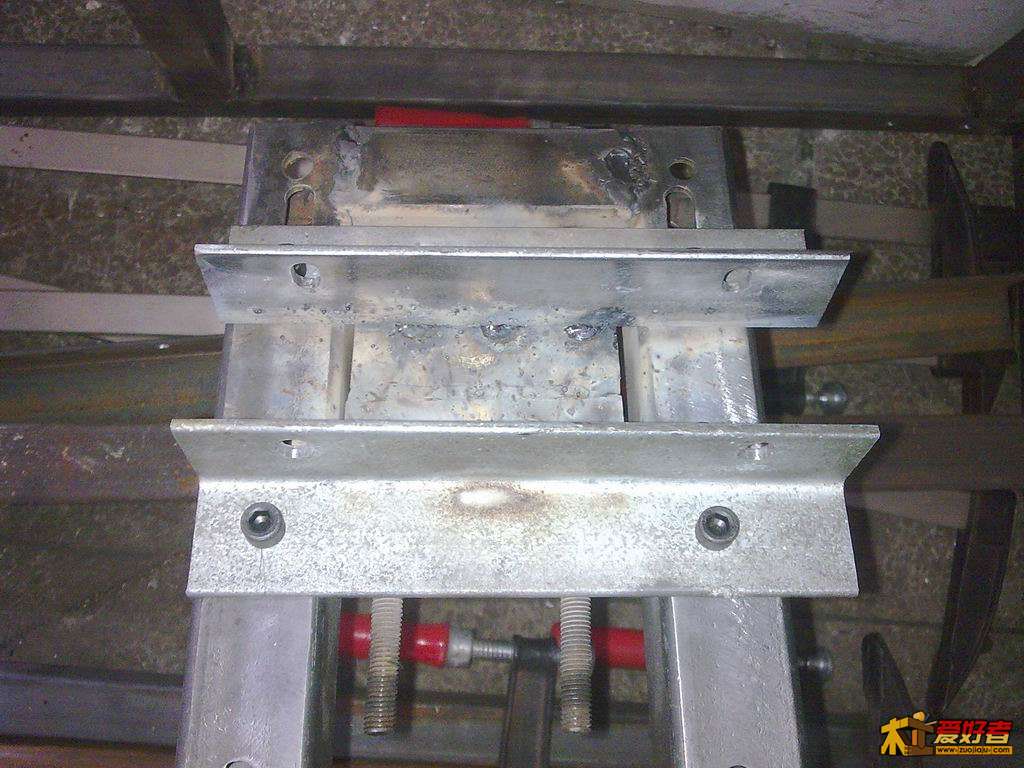

上面看
* Y) w7 E& S$ N" T; m5 R

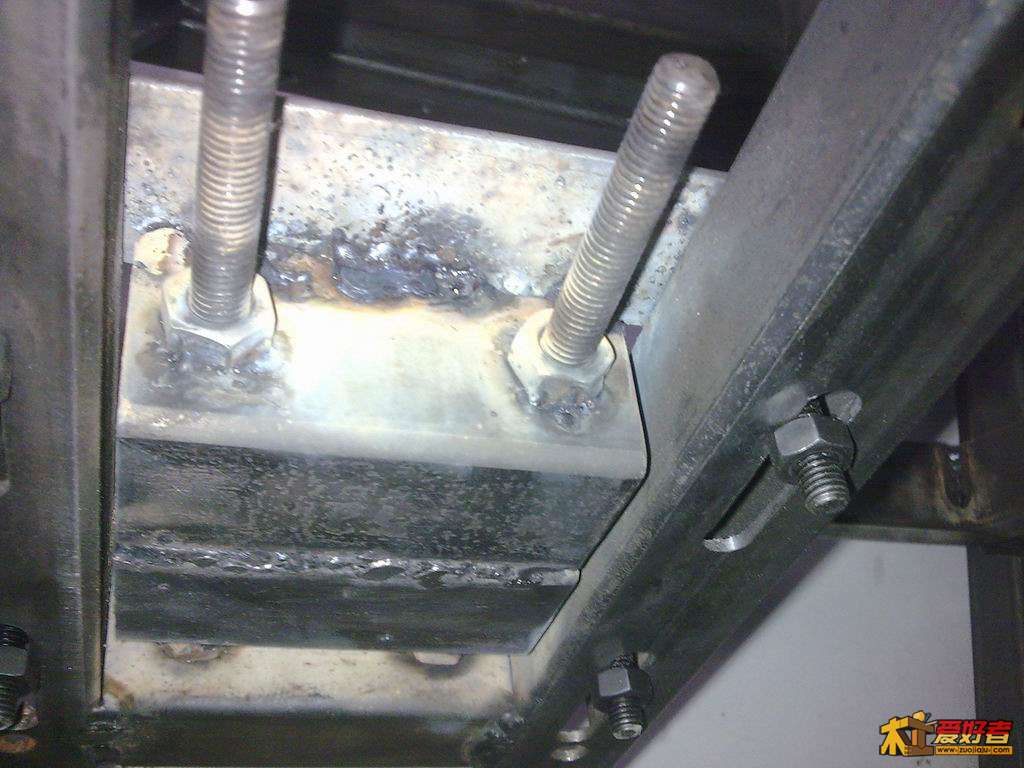

下面看
' J2 S/ j9 _' b4 t0 l
. R# ~* G% q3 f) P& I

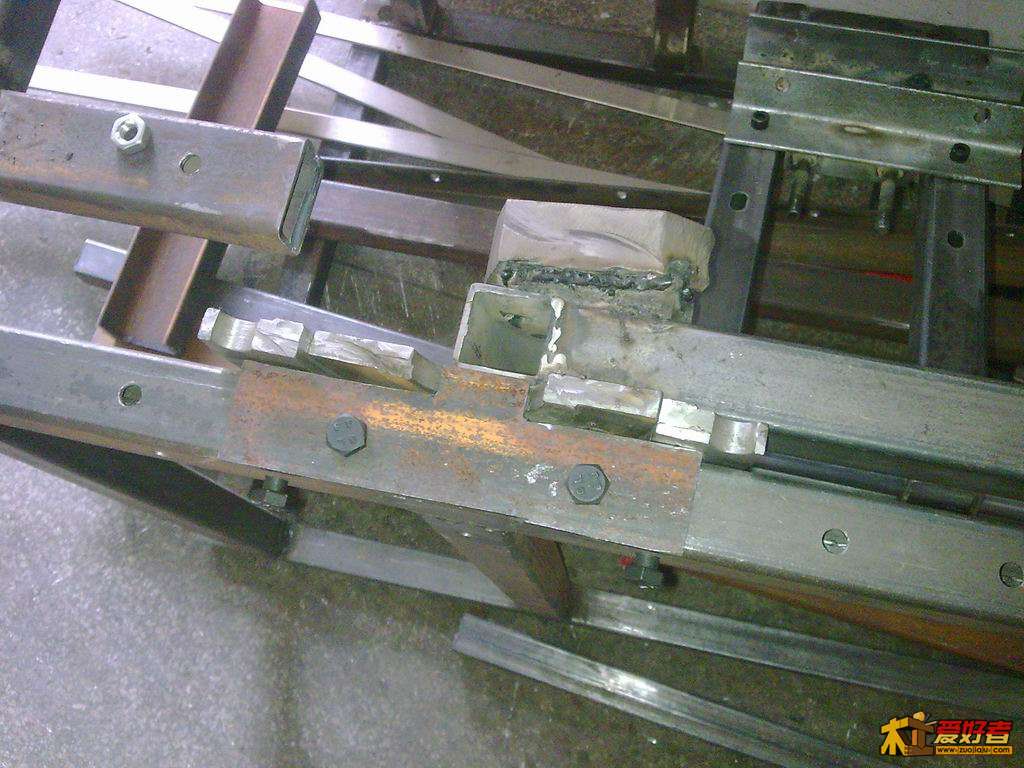

今天就打了下压板的固定孔
2 A1 U/ e- _6 O* e3 V4 d, h
. o" O. k/ g/ u  I$ `, c& b剩下没多少加工的事了，应该这几天能搬回家慢慢组装调试了
! M1 A/ Y% u/ b3 i6 }# i

zxsan

今天主要是加固，组装
& ~) |7 l1 ^) X+ ^6 s

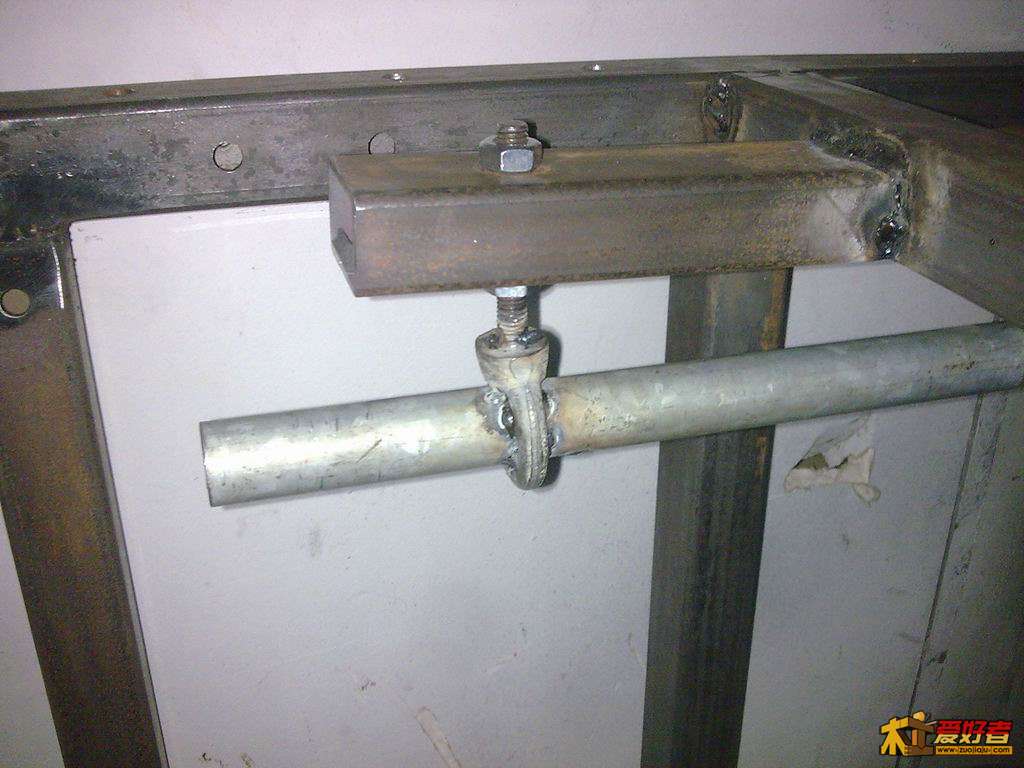

3 j' N: y) S. H2 _+ Y; \- ^把摇杆的吊管用吊环螺母套着M10螺丝重新焊接了，这样强度就够了
  D& F4 D5 d5 {, U& l$ G$ e
* z& t+ P0 q1 Q) W1 o

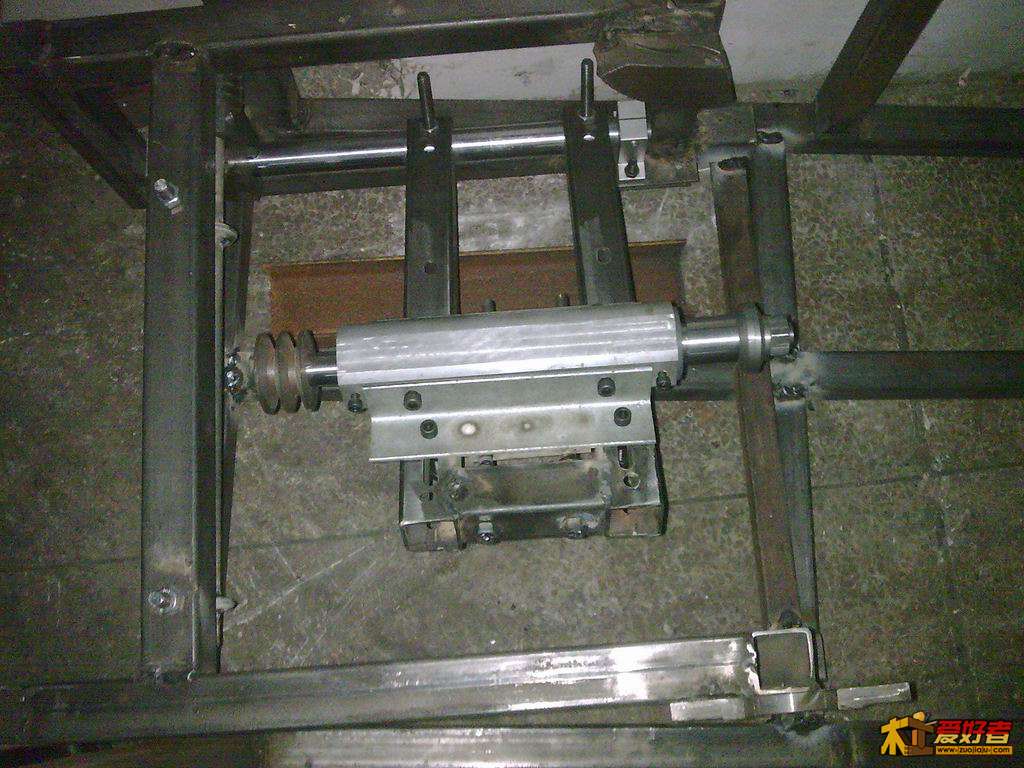

" h% _  Q; O3 o! t+ J) Q锯轴各部分零件都完成了，组起来了，最下面是机架底部，今天横着竖着加了两根方管，加固，内框也焊了一根小方管加固
/ }( ~2 G" l  Q0 F& J  M

6 S- G* }4 F' I" F9 K 预计明天能拉回家打磨了， 但是后面还有靠山部分，台面部分要做啊，呵呵，长命功夫长命做。

qbxwa

加油！等着看你的作品了

初见

; r7 G/ B. Y8 t" d& ~# ]. |$ R  k
你的锯轴中间用什么包起来啦，居然看不到轴承座了，我的就是两轴承座一个轴，有位朋友也发了一个轴被包着的那种，不知道有什么好处，难道里面有什么玄机吗？

低碳木工

下集更精采了。

ydt2338

锯轴的螺丝扣看似有点短，能上DADO吗？
