楼主: zxsan

开工开工~做台锯！45度斜切、升降、重型台锯不定期更新

 荐  火... [复制链接]
zxsan
 楼主| 发表于 2012-3-29 21:40:18 | 显示全部楼层
邪门了，怎么弄丢了一个小皮带轮呢，在木工房找两个晚上了都找不到了，整个木工房都重新收拾打扫了一遍还是没发现，看来明天得去重新买个了。
回复 支持 反对

举报

吉他工匠
发表于 2012-3-30 04:19:55 | 显示全部楼层
希望不要难产，如果只是把主轴装在框架上 挂个电动机 不要升降和角度调节简单得多。你被他们台锯DADO 台锯切角的理论负累了。不过也好 - -这一折腾，·经验值不少···
回复 支持 反对

举报

好好活！
发表于 2012-3-30 09:15:31 | 显示全部楼层
你也太牛了吧。
回复 支持 反对

举报

liyingjie
发表于 2012-3-30 11:09:08 | 显示全部楼层
够厉害.敢想.敢干.一定能成功.
回复 支持 反对

举报

life80
发表于 2012-3-30 17:48:10 | 显示全部楼层
up中中中中中
回复 支持 反对

举报

zxsan
 楼主| 发表于 2012-3-30 18:58:34 | 显示全部楼层
今天又是忙活了一天， 今天记得拍照了
2 E, s+ y2 s- _( o( {

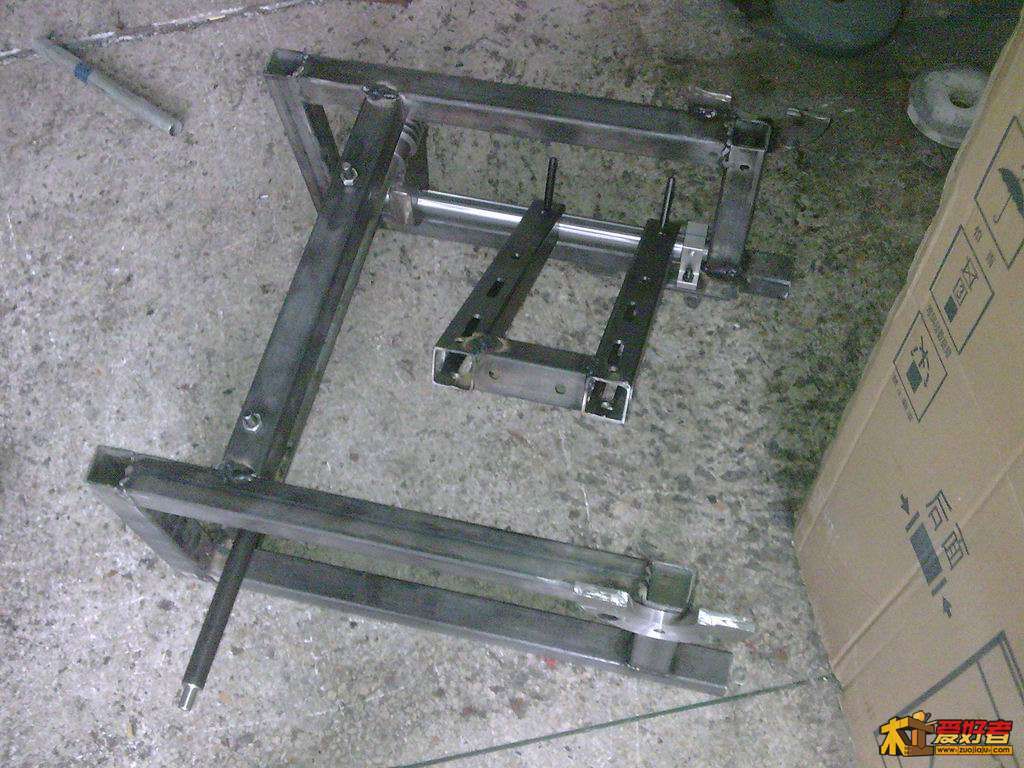

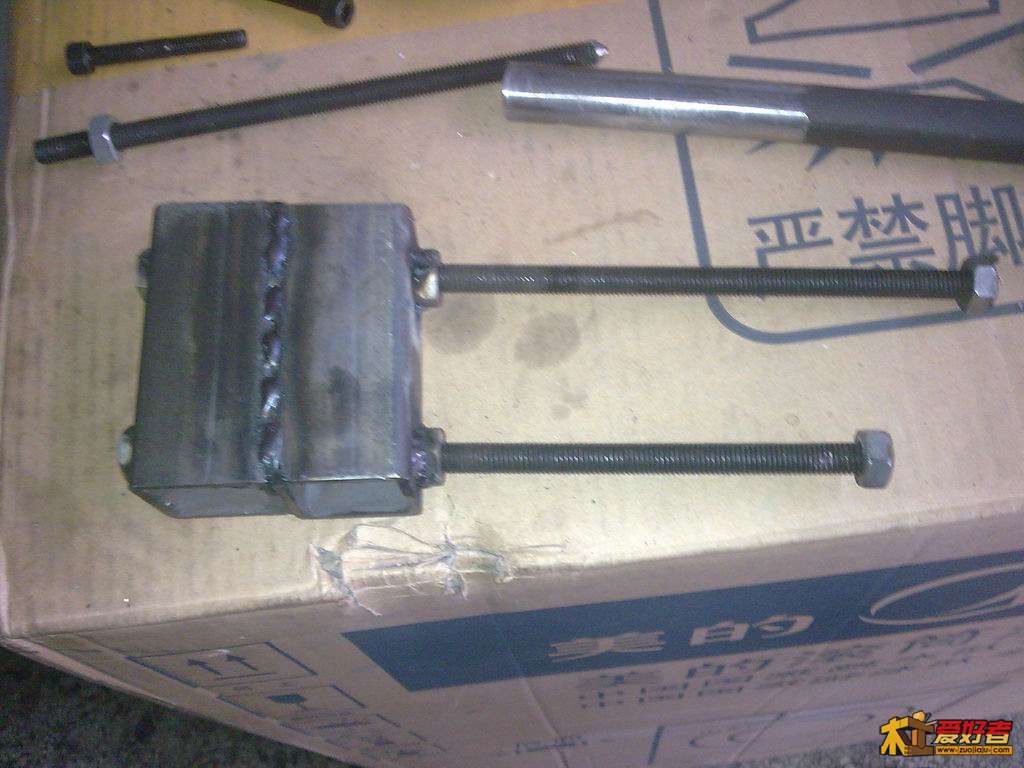

; V7 U" z; m: Q- M锯轴座其中一部分，买不到200长的全牙螺丝，用螺杆焊3 l$ e, s, x* {; F" O2 ?. I
调整大小 图像040.jpg
1 i! G) H9 j* ~9 b1 g, l) B 调整大小 图像041.jpg
5 t$ v. j$ @4 o2 M7 W* w& G! R9 k0 I% R: ^0 B: m8 ~

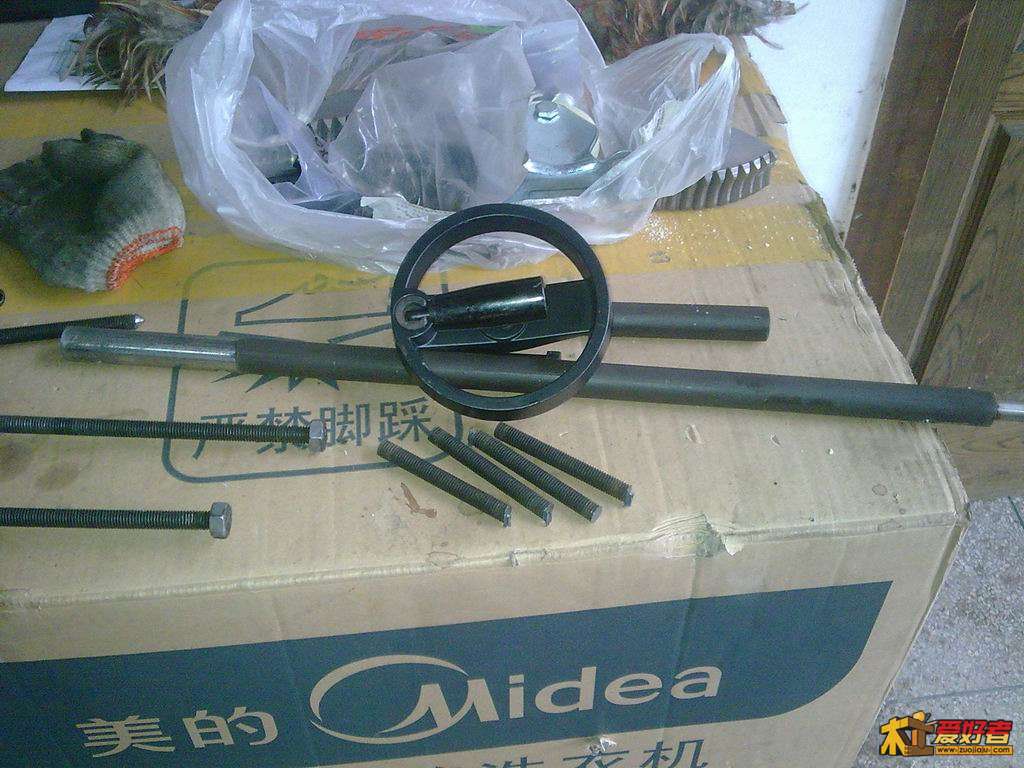

其中一支摇杆，手轮，摇杆固定管的M10牙杆& _; X/ ~) g; Y) m
调整大小 图像042.jpg ! L$ w' E  ]3 y  F& I
& ^) X1 U# {6 b4 G/ E* s

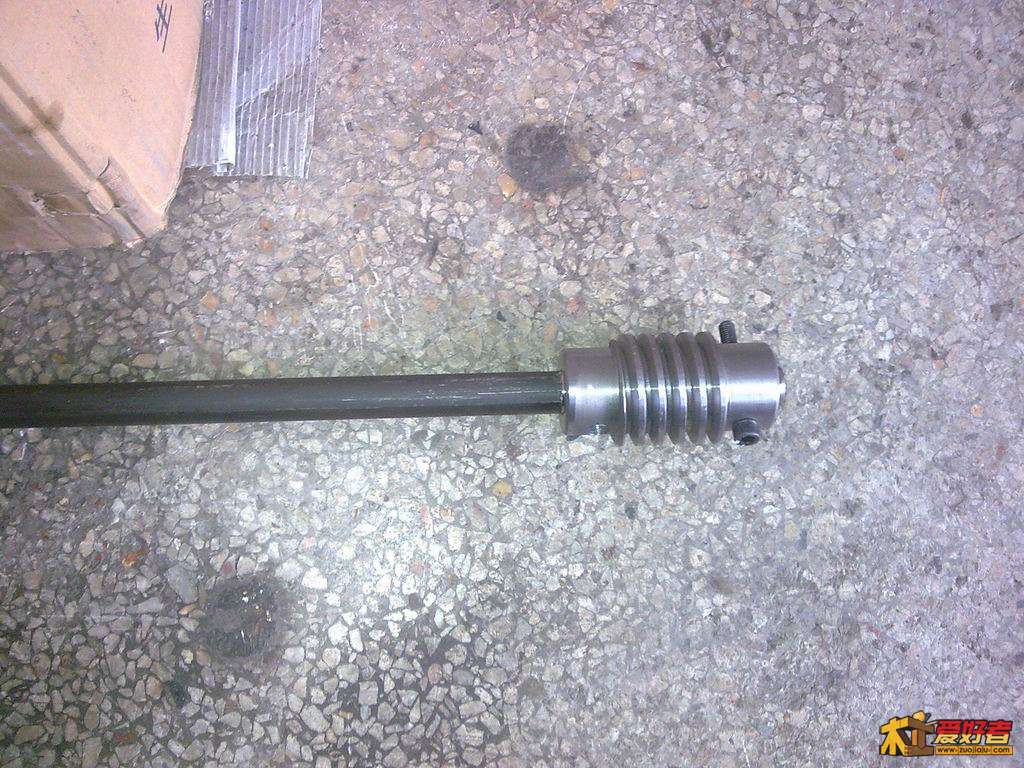

摇杆套上蜗杆
1 v6 h+ L% f8 O/ p 调整大小 图像043.jpg
' l. W9 V) _, X7 [9 X4 V" Z0 b9 |/ ^% p8 d( D% {- A/ k1 q& c4 S

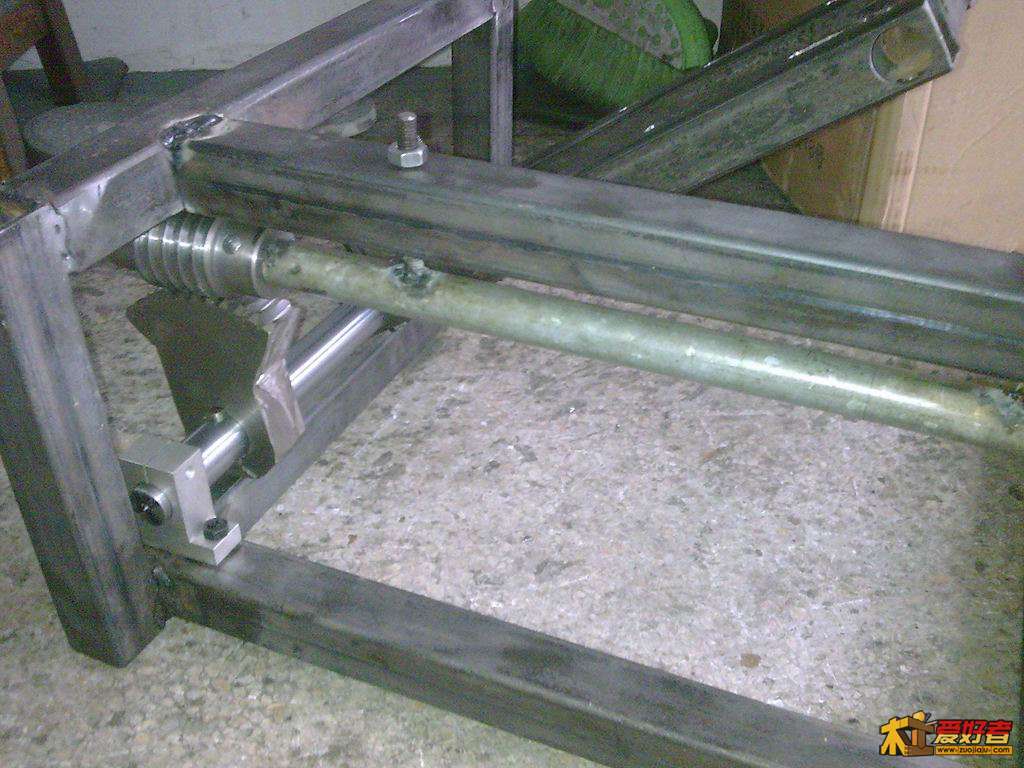

装到内框试试看
% r4 O3 [, E# I- \* G 调整大小 图像044.jpg : f" J; E0 [- V' b$ ?1 _

/ c( y, d8 J# y效果不错
/ M$ o+ P$ C# y 调整大小 图像045.jpg 0 i! C* z' ~9 H* ]

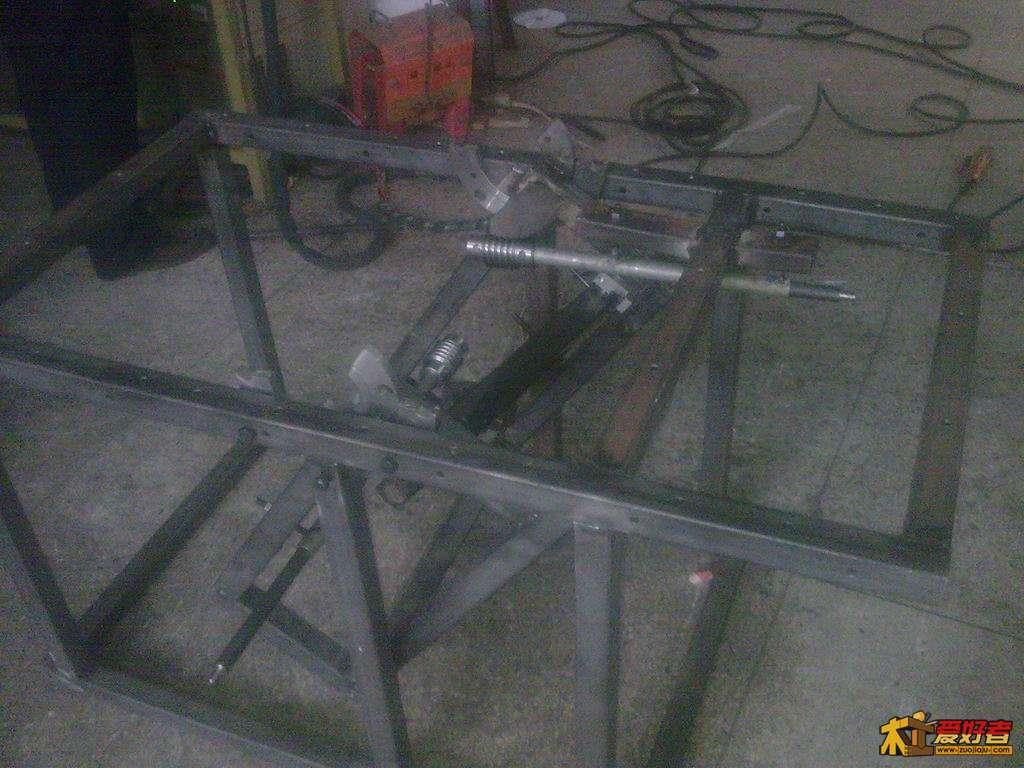

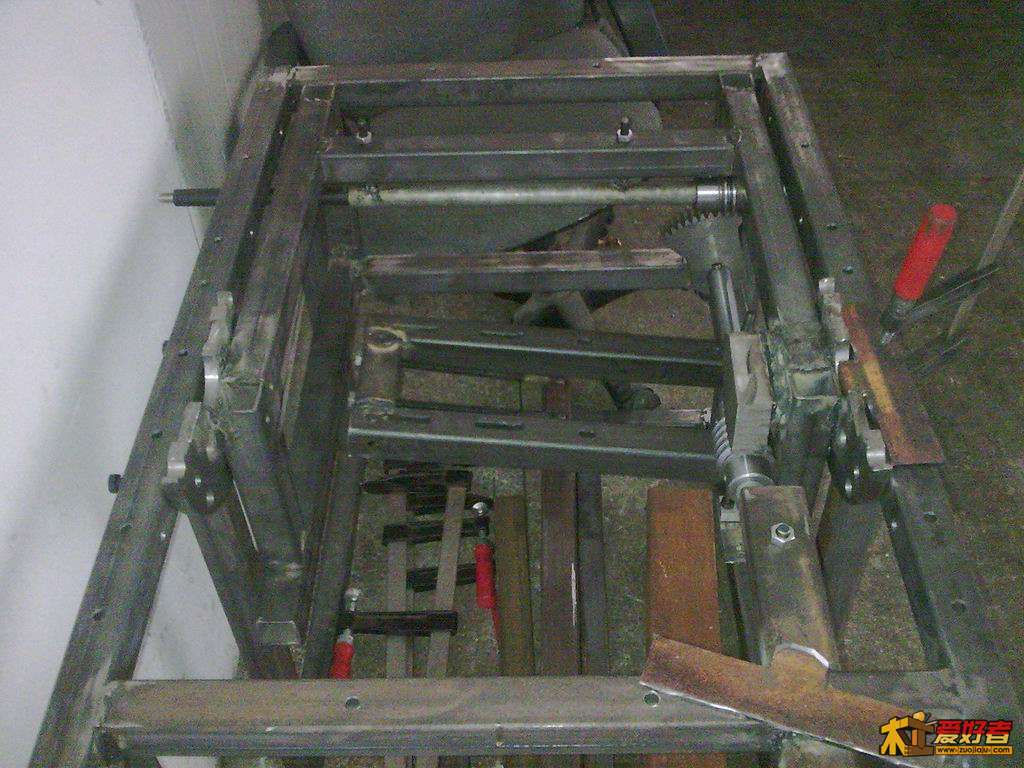

; |+ @' D9 K& L/ T; P" N- v装到外框后全景，45度斜切的也装进去了，发现法兰轨道处少设计一个压住内框的法兰，后面再补上。2 ], k. n( y! n9 b/ `4 k
调整大小 图像046.jpg   @, s6 B! ]3 b& u4 m

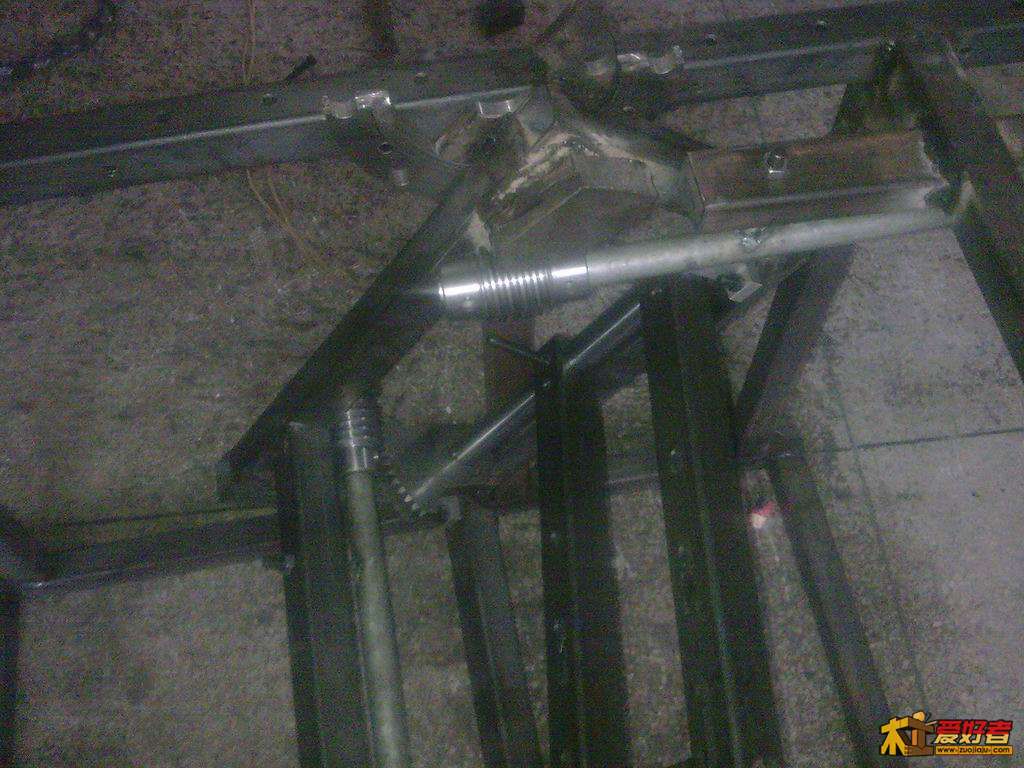

* Q% }" b+ w6 N近点看，貌似拍糊了5 j. B! U* b- n% ^! u$ p! n) G
调整大小 图像047.jpg
7 t% ?- h1 Y5 J: j: S* c8 E- E
- W7 O5 y! p+ t/ m; l0 r今天就这么多了。
回复 支持 反对

举报

妻管严
发表于 2012-3-30 19:36:59 | 显示全部楼层
强啊！不过刚性怎么行吗？
回复 支持 反对

举报

初见
发表于 2012-3-30 20:32:08 | 显示全部楼层
我总觉得这种蜗轮设计可能会因为振动而移位,真的不需要额外紧固吗?
回复 支持 反对

举报

qbxwa
发表于 2012-3-30 21:01:28 | 显示全部楼层
LZ真厉害 我也打算自己做一个 学习了, s% `3 ]3 S% |6 o  I- f
回复 支持 反对

举报

qbxwa
发表于 2012-3-30 21:45:59 | 显示全部楼层
LZ到时候能不能给我一份图纸 和尺寸啊
, O4 m$ e' G! f  `- ~% o( U/ |我也好山寨一个 呵呵！！！
回复 支持 反对

举报

life80
发表于 2012-3-30 22:45:13 | 显示全部楼层
up顶圣多美
回复 支持 反对

举报

qbxwa
发表于 2012-3-30 23:25:20 | 显示全部楼层
那就麻烦LZ喽 发个到我的邮箱吧 谢谢！ 邮箱：qbxwa@163.com
回复 支持 反对

举报

zxsan
 楼主| 发表于 2012-3-31 18:10:49 | 显示全部楼层
今天没做多长时间，主要为了解决昨天碰到的法兰轨道固定问题，用槽钢切割出来形状，用切割机切，那叫一个累啊，后来还是上的角磨机，轻松愉快
' k1 l! x- n% ]( S: v; D# x/ z+ C上图，一下午就是做了2个这个小东西* Q; ?- u; }( Q
调整大小 图像048.jpg
8 }+ ~% z7 b& z* _; j1 X: \. x3 u7 {1 e! Z9 m3 V

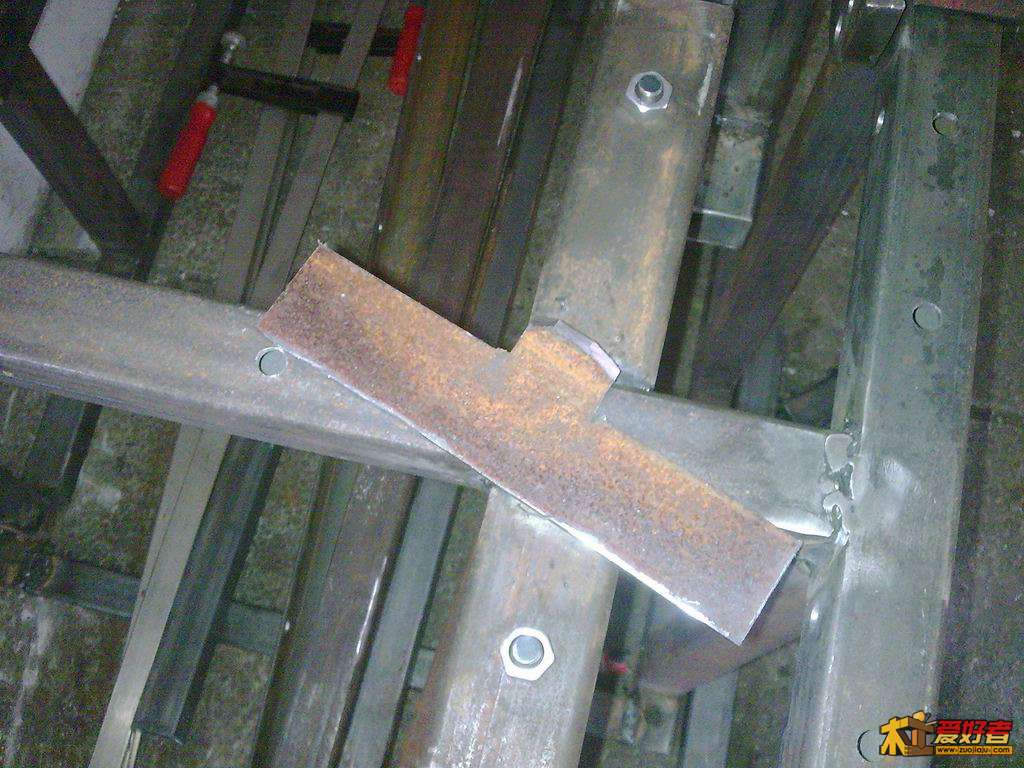

装到架子上，还没打孔，用夹子固定上去试试看5 @5 ^+ G' ?$ t2 I( L) W* Z
调整大小 图像051.jpg 4 g7 _" b5 I6 d1 X3 k

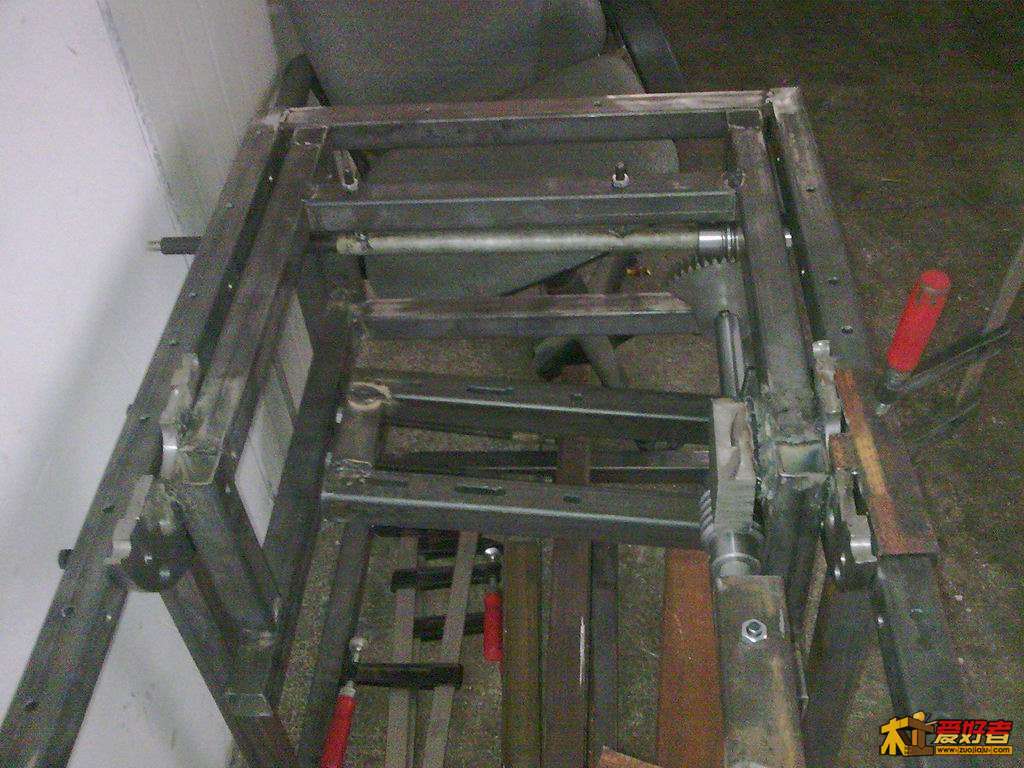

% k7 X& `* E3 N6 E& S) m效果很好，能举升到90度角
$ L: ~: _/ F" _$ n6 C7 m 调整大小 图像050.jpg
- N6 M) x! P+ |# I4 u 调整大小 图像049.jpg 1 |4 N, @+ o1 H% X- p$ l
/ ]& l4 ~0 J8 u
做到这里，已经是验证了原理是没问题的，后面就是加固，打磨等功夫了。
回复 支持 反对

举报

fhyzhs999
发表于 2012-3-31 20:22:53 | 显示全部楼层
很好很强大
回复 支持 反对

举报

qbxwa
发表于 2012-3-31 22:17:05 | 显示全部楼层
我发现一个问题 你把电机装上去会不会不能定在90°上
- u4 H+ \( L9 j' {$ r+ M6 a蜗轮和蜗杆受到重量后降下来 你有没有装制动装置5 ^. O2 |/ ?' N) ~3 E6 N
回复 支持 反对

举报
