开工开工~做台锯！45度斜切、升降、重型台锯不定期更新

duanyz

来回看了几次没看懂45度是怎么实现的，调整45度切割时，锯片那部分是以哪个为支点轴摆动啊？好像只看见调整上下的一根光轴......

zxsan

duanyz 发表于 2012-4-19 00:32
! A( }) d  |+ T0 c% L来回看了几次没看懂45度是怎么实现的，调整45度切割时，锯片那部分是以哪个为支点轴摆动啊？好像只看见调整 ...

2 `% I' o9 B; Q" s法兰处是支点

qq82958943

看样子难点在台面钢板上`

qq82958943

qq82958943 发表于 2012-4-20 11:22
看样子难点在台面钢板上`

. d3 y# _5 V) J6 a' x, T- \多厚的阿
- q% h' S$ q9 d4 Y0 S`什么尺寸阿`

zxsan

好多天都没更新了，帖子都不知道沉到哪里去了，好不容易才翻出来，这些天为生活实在是忙，今天去开好发票了，可以清闲几天了

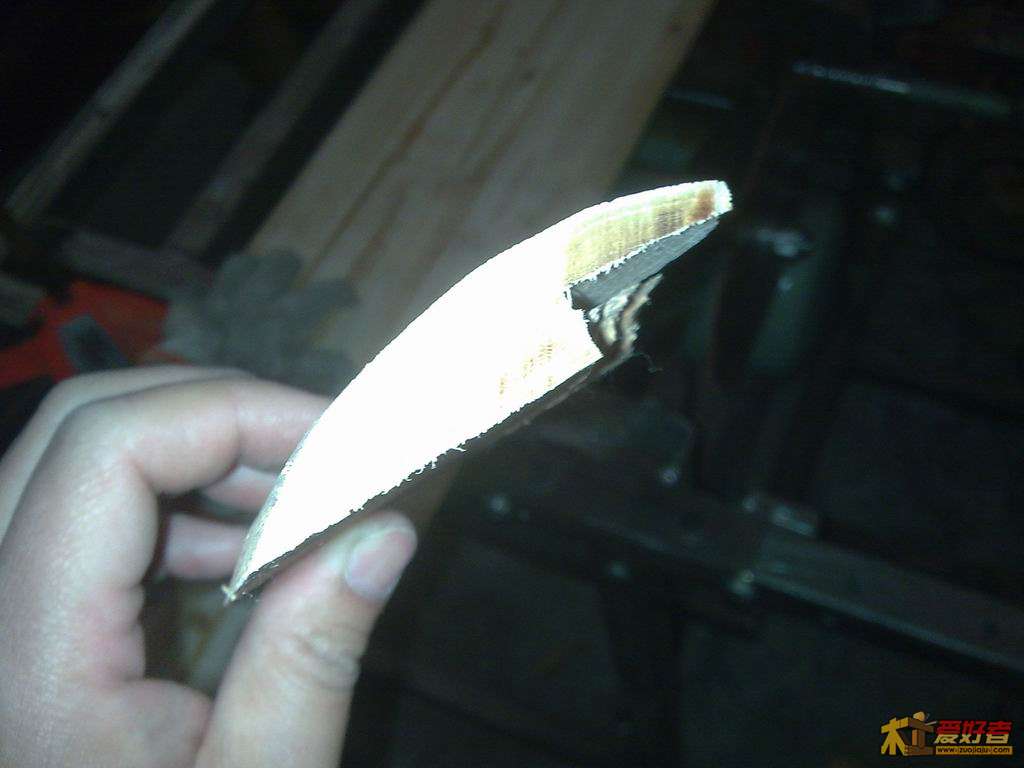

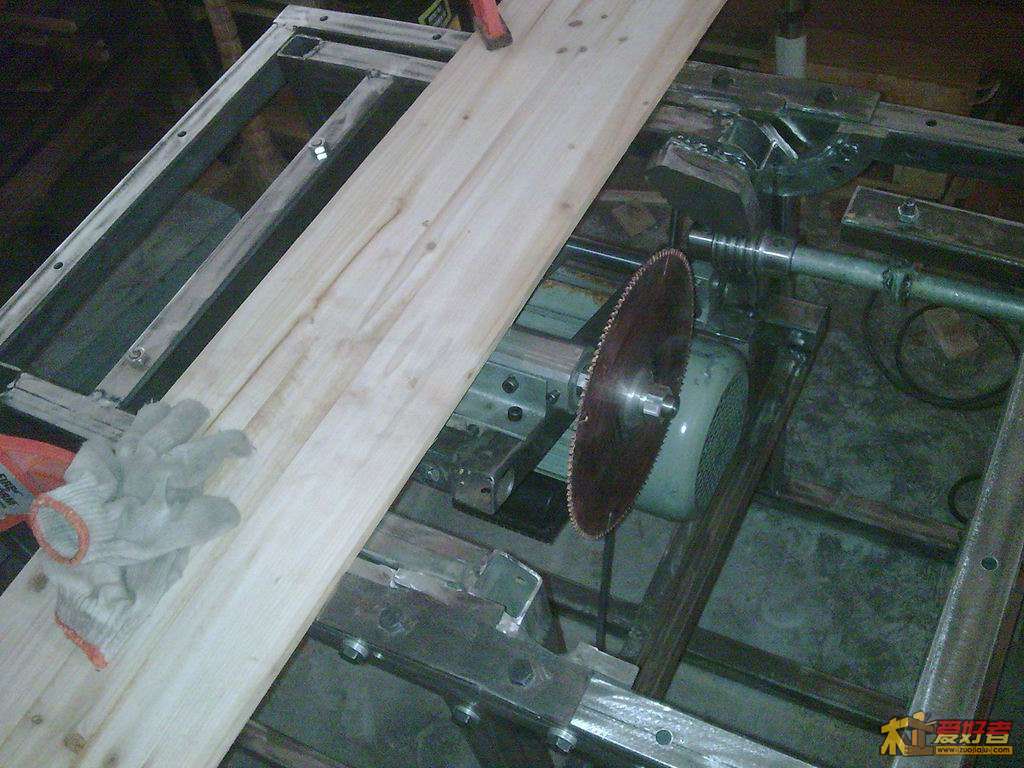

; w4 l' |- E' B这是前几天组起来后试着锯了块木条，曝光过度，凑合看看吧
# g' e/ ^8 U$ r) A
) b. a( }; \" w% H
0 `- s" X9 O- W8 M2 ~/ m# K# C

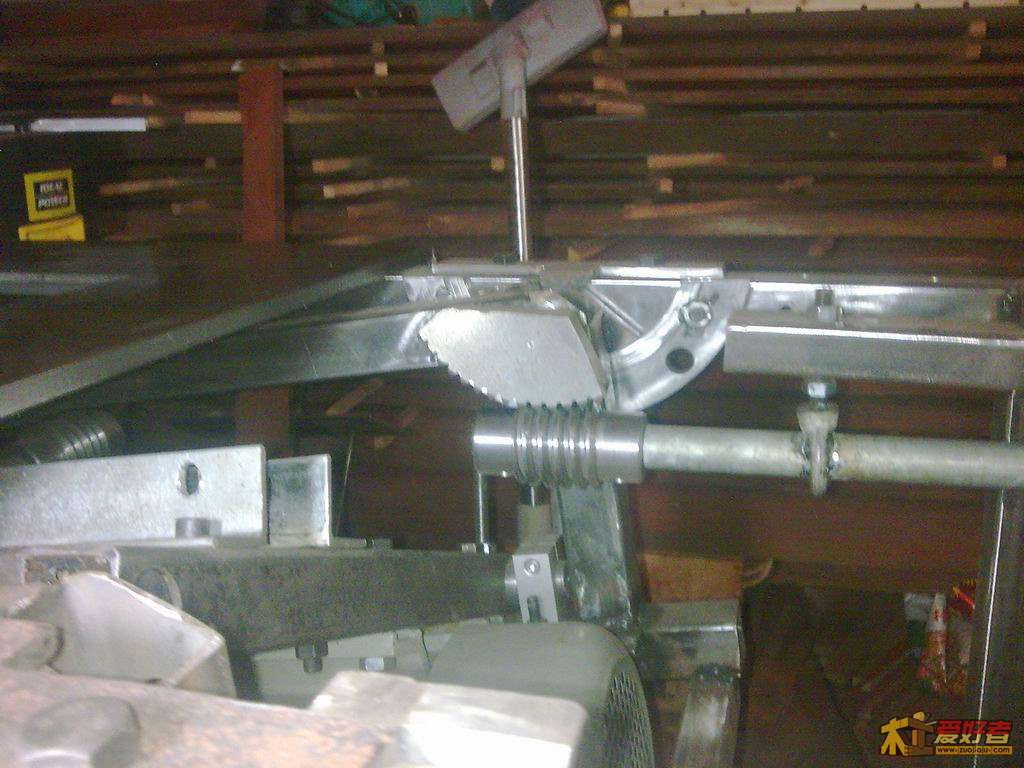

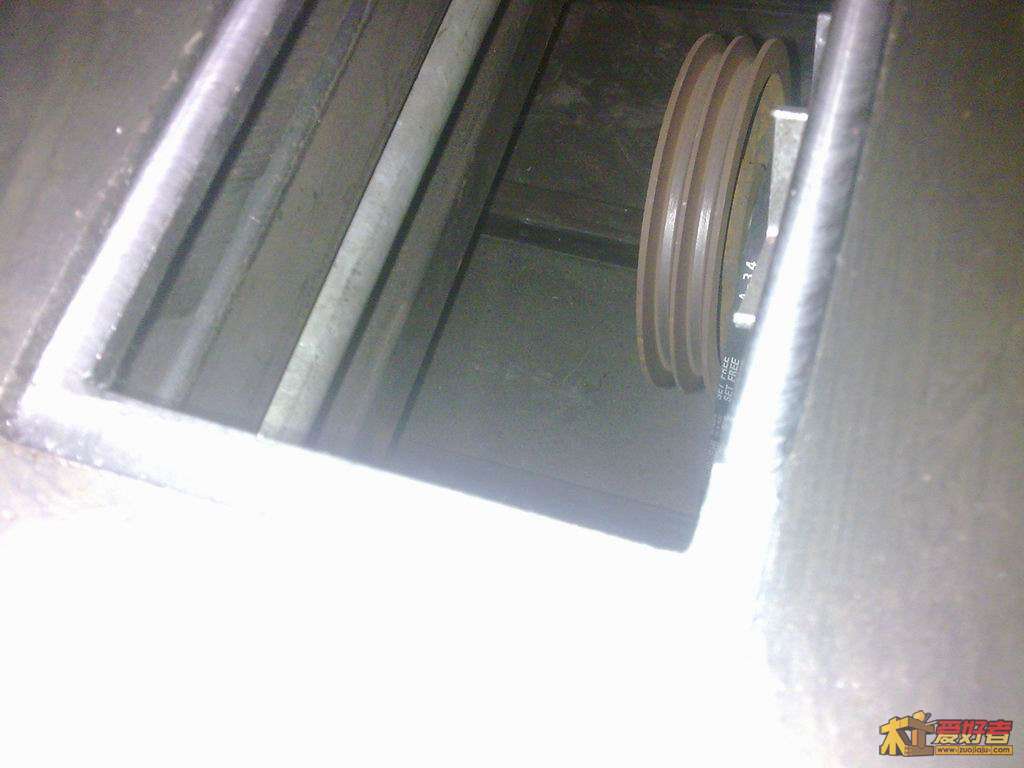

* W) _7 k# Q3 q5 S! M3 e6 ?: o$ x这个是啥？我都忘记了为什么拍了，
2 t3 `" g: @9 ^5 F4 {' D
& l- H3 q* h1 V; [
& D) N* O9 y; y* D3 }

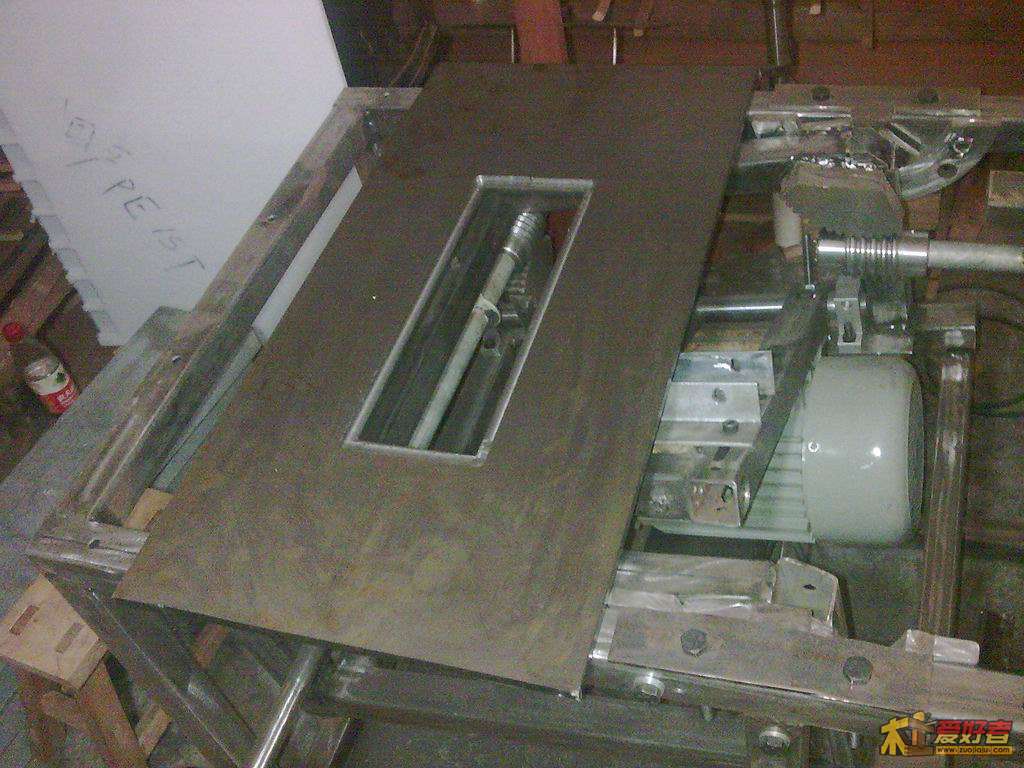

今天终于有时间把中间一块的桌面给铣了，还没打孔攻牙，放时间长了，表面都开始锈了
0 m: B5 Z2 g" R0 J% H* Z9 P+ `
3 X& t. W( H9 H6 [: q# y' v8 l7 W) k

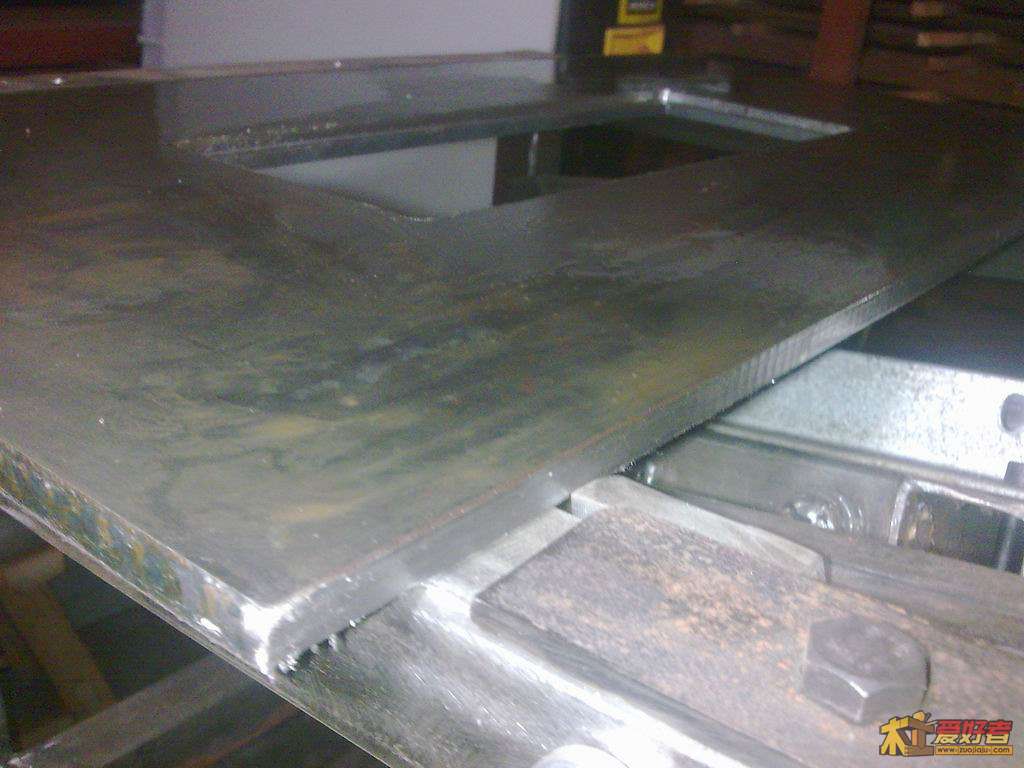

两条侧边铣的我累啊，还铣成狗啃的一样，失败，明天再用角磨打磨一下才行
1 P5 J# A, P4 e  ~, \) n0 k
5 P3 L( `7 p% Q6 H/ O: S3 V

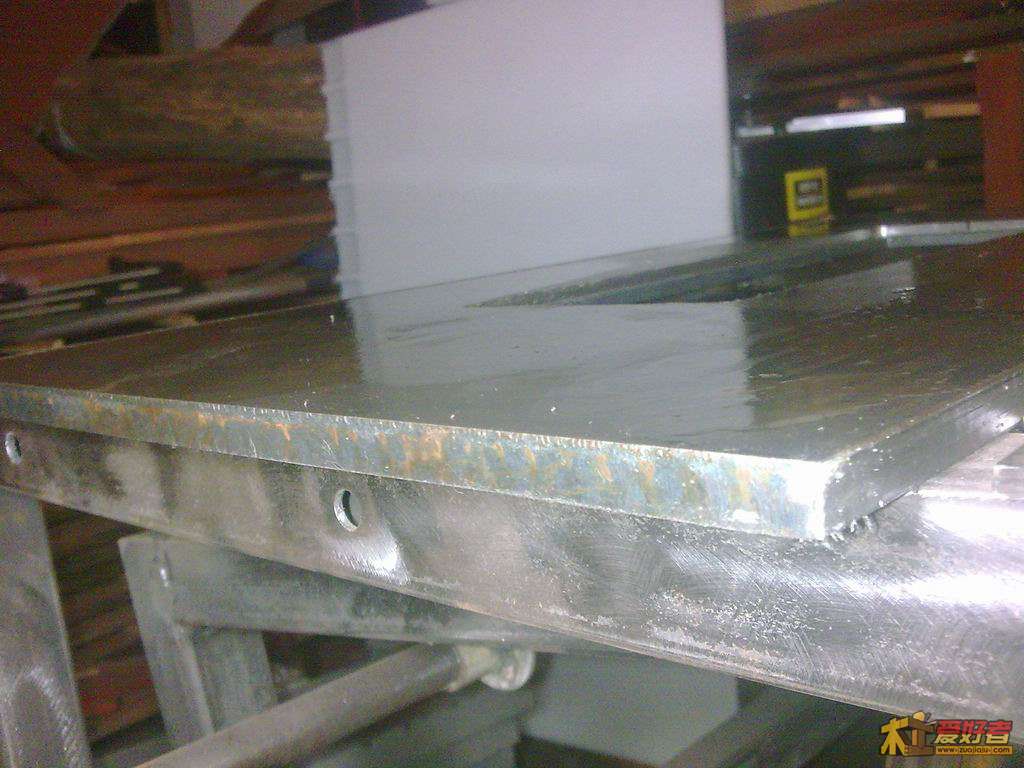

+ {6 q8 g; A* l8 y5 k3 B中间放锯片盖板的地方，铣了一层阶梯，唉，手机拍照，曝光过度


. i. H! u8 Q% P  I1 Z1 e) s前后边都没时间铣，也角磨打磨一下算了，反正不走轨道，不需要直

# k  X! A4 H* g  \

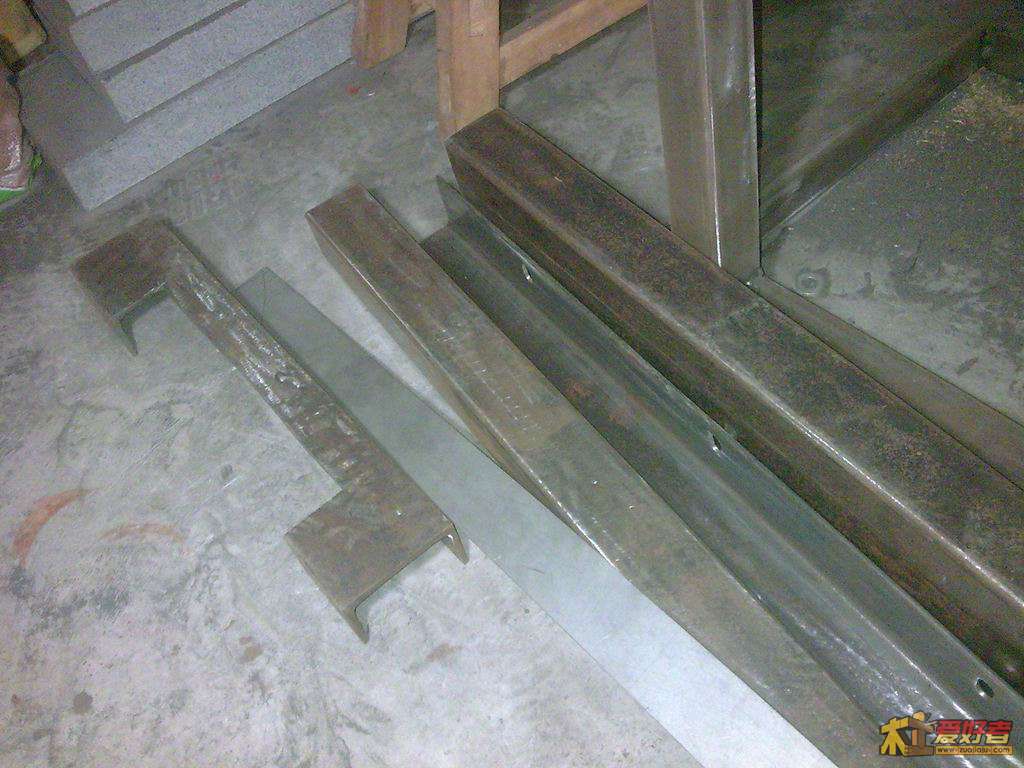

前几天打磨，切割好的靠山部分，还没来得及焊


今天就这么多。过几天放假争取完工。

qq82958943

zxsan 发表于 2012-4-24 22:55
5 r6 u9 P6 H. Z% G1 R- Y3 F# O5 _好多天都没更新了，帖子都不知道沉到哪里去了，好不容易才翻出来，这些天为生活实在是忙，今天去开好发票了 ...

我有个朋友就是他家买的工作台`铸造铸铁的``精度还不错`属于树脂沙铸造的`你可以看看连接 `http://mashancast.cn.alibaba.com ... e-true-5148787.html

zsl9910

又更新了 看样子真不错啊 超级台锯即将完工了

zxsan

qq82958943 发表于 2012-4-25 00:54
# V5 S' D3 E% Z7 E0 X我有个朋友就是他家买的工作台`铸造铸铁的``精度还不错`属于树脂沙铸造的`你可以看看连接 `http://mashan ...

我都做成这样了，你才发这个来诱惑我………………

qq82958943

zxsan 发表于 2012-4-25 08:20
7 Z4 D3 o8 n5 T. o5 ]3 S我都做成这样了，你才发这个来诱惑我………………

没事``人活着就是折腾的``反正就是钱不是``一个生不带来`死不带去的东西 `何必去留恋呢``我所走的弯路是你绝对无法想到的

zxsan

qq82958943 发表于 2012-4-25 14:04
6 _" Z3 ?# H* E' ~没事``人活着就是折腾的``反正就是钱不是``一个生不带来`死不带去的东西 `何必去留恋呢``我所走的弯路是你 ...

' h7 _3 n+ b8 \ 早上问过价钱之后，心里面平衡了。

qbxwa

终于要看到成品了 恭喜

zxsan

: n) I4 N& D' ~0 q) M$ U今天把整个台锯肢解，把这几天长出来的浮锈重新打磨了一下，准备后天上漆
1 @  C5 [6 i) ~+ R, r8 S

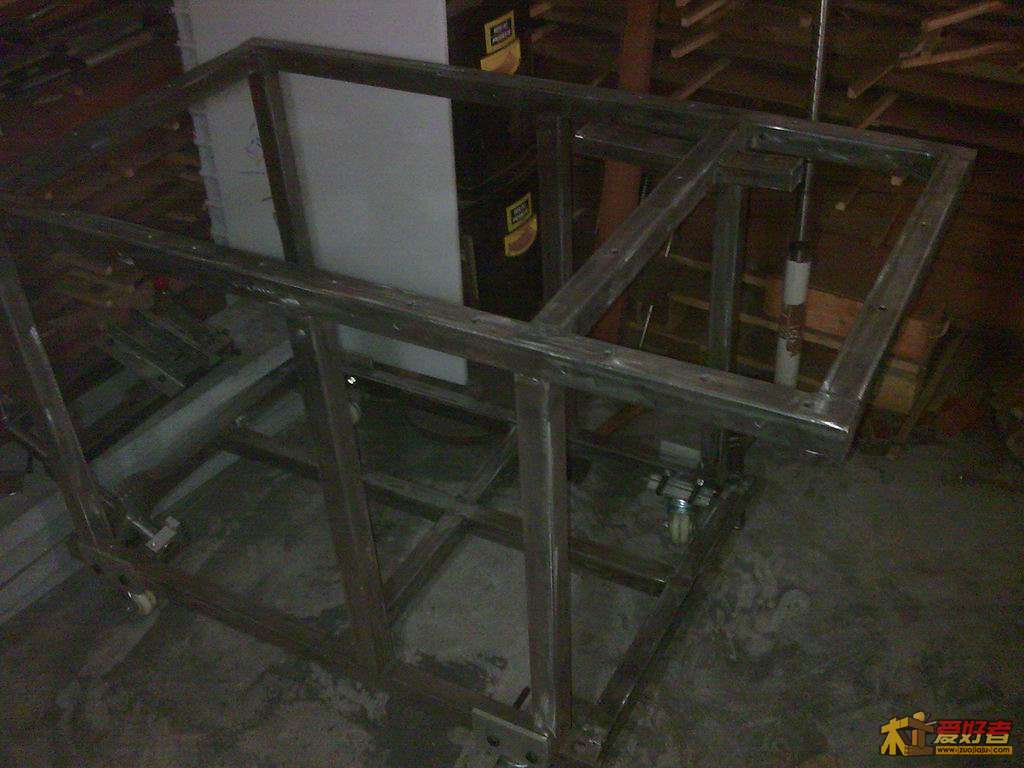

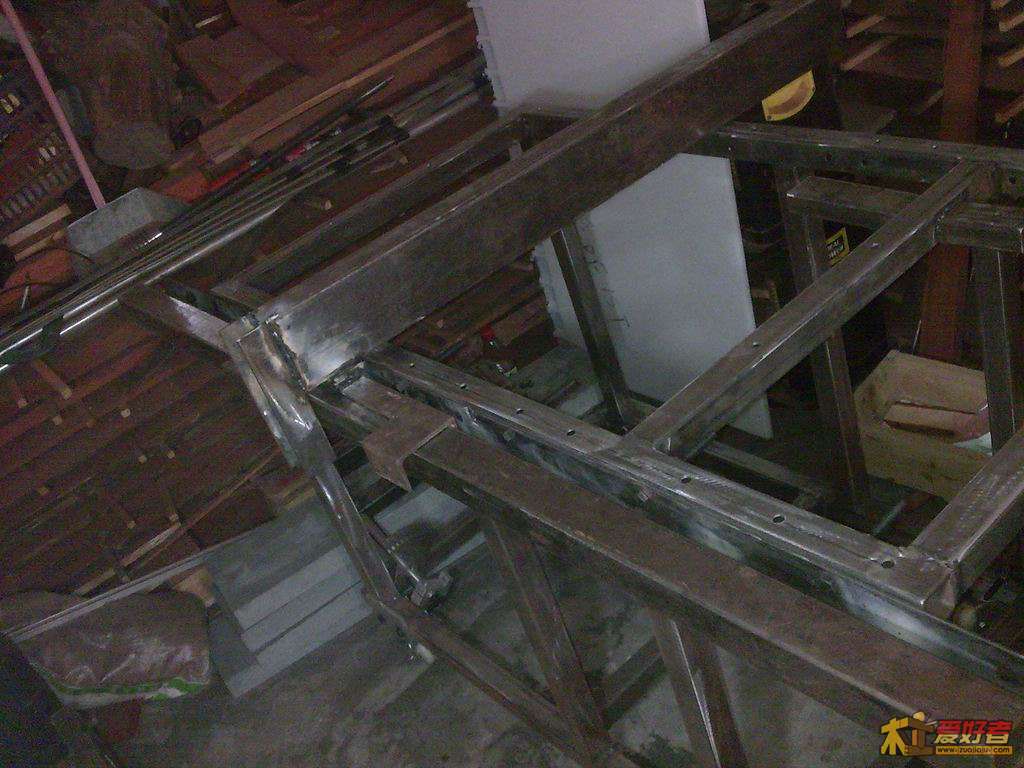

框架，后面一块白板是PE板，最近正好做客户的东西剩下来的，15mm厚，正好可以做其中一块台面，还有靠山衬板

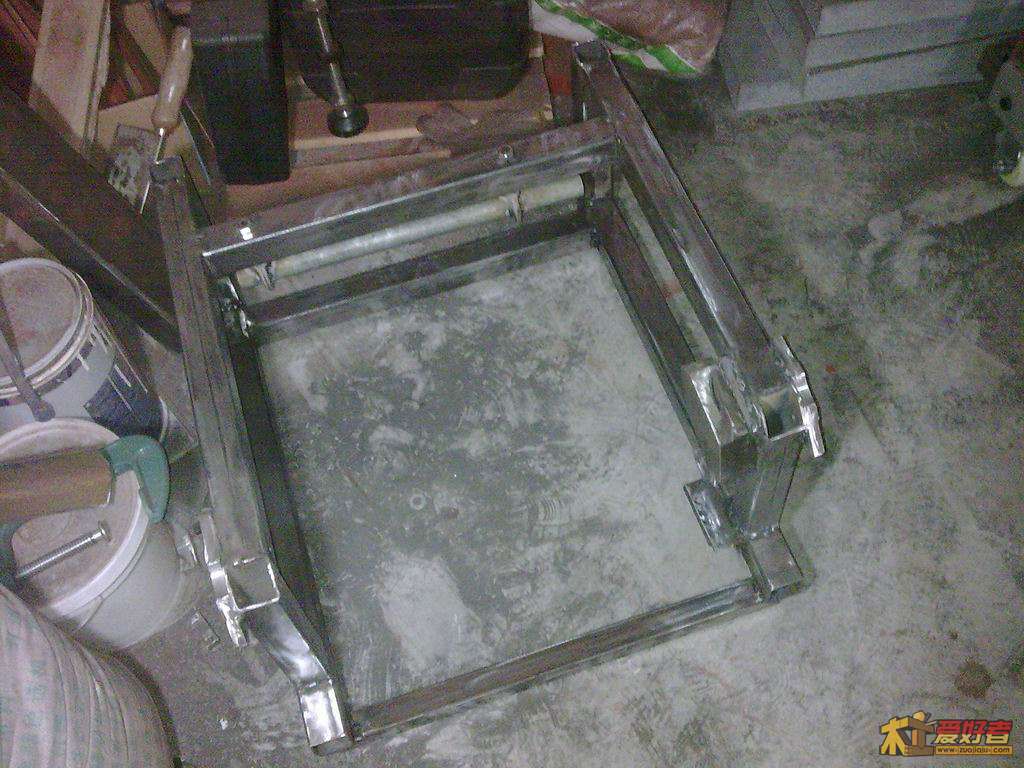

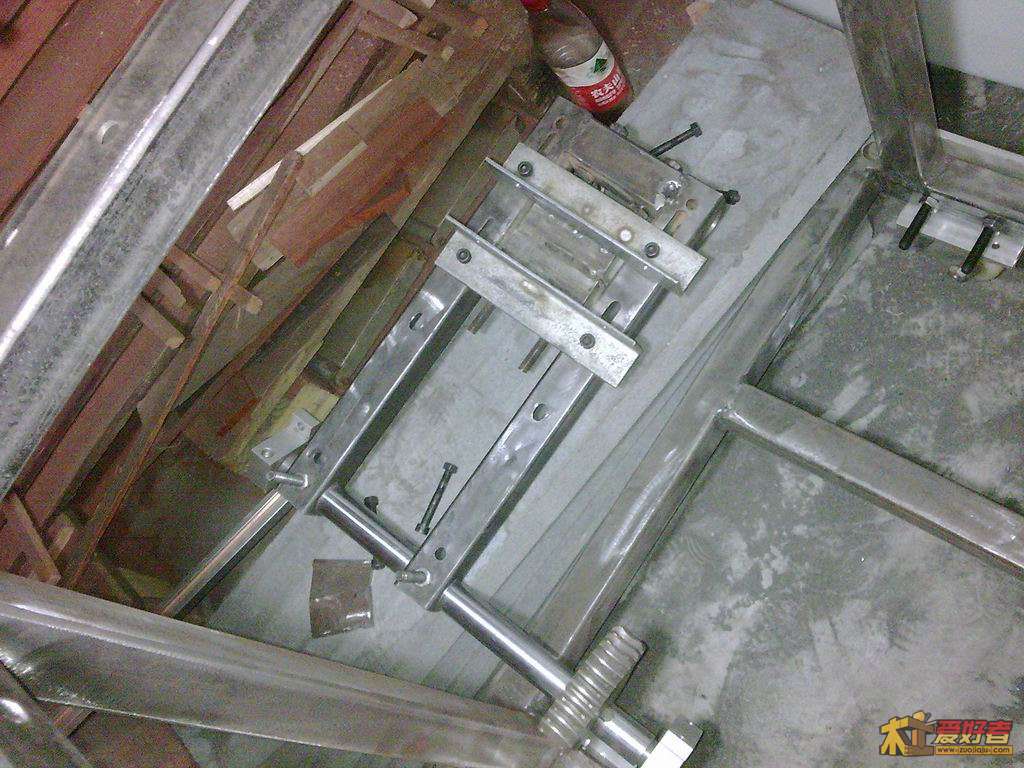

其余两个主要框架
3 t- [" c  K: [) }9 V9 ~1 S

qbxwa

看样子今年的51要在加班中度过啦 :lol

zxsan

3 f) R8 M1 v" z% q4 z$ Y7 q% l

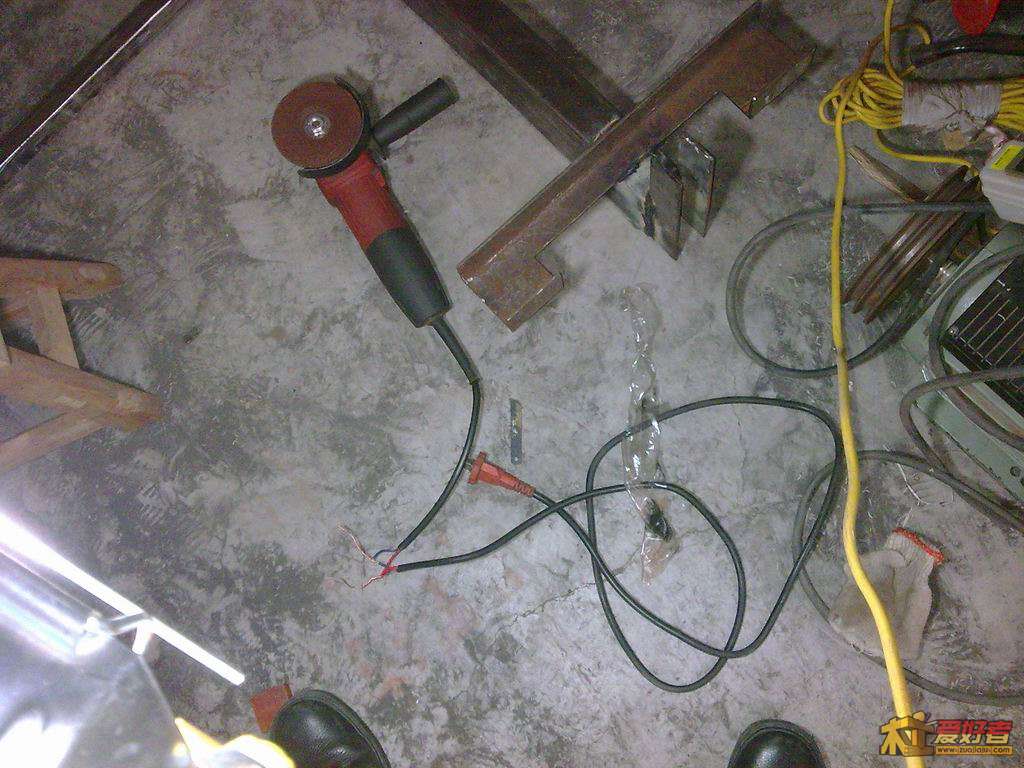

这两天把电磨也操到罢工了，不知道哪截电线短路了

/ e( z3 F1 Z* Q7 `3 K

今天把靠山的部分焊好了，焊接的部分全弄好了。但是这50*50的方管和角铁满焊后弯了，像拱桥一样

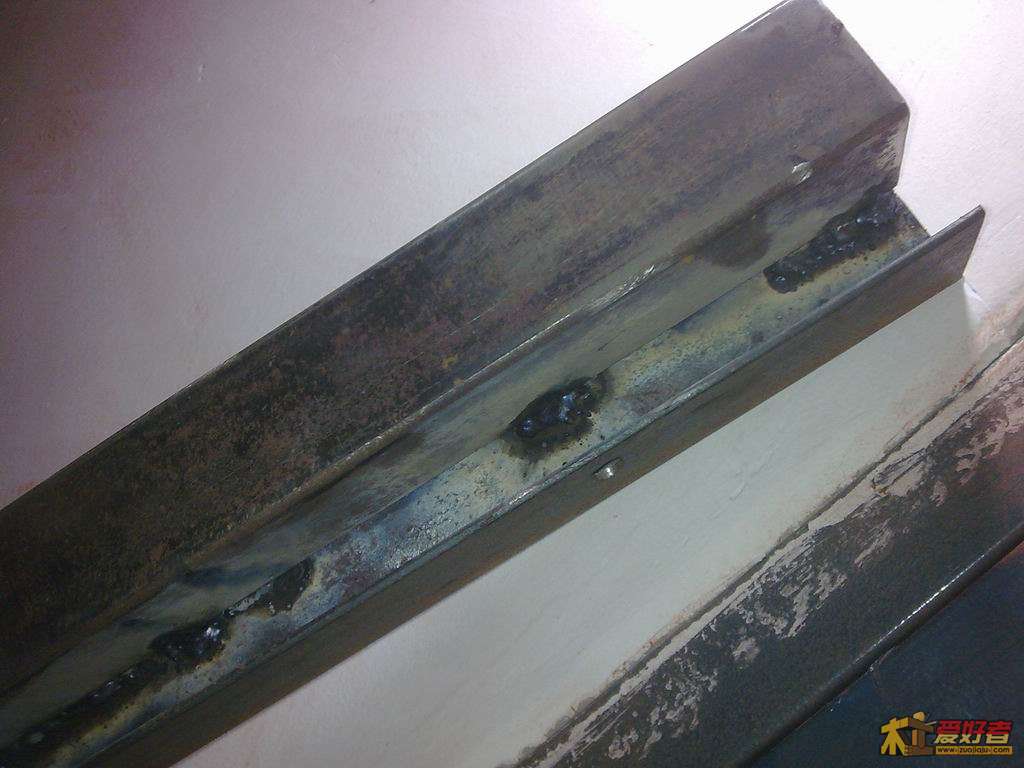

" o" ?8 l' r. Z$ d' q8 A& f靠山轨道

. y8 ^7 W5 B: }9 u8 Z2 K

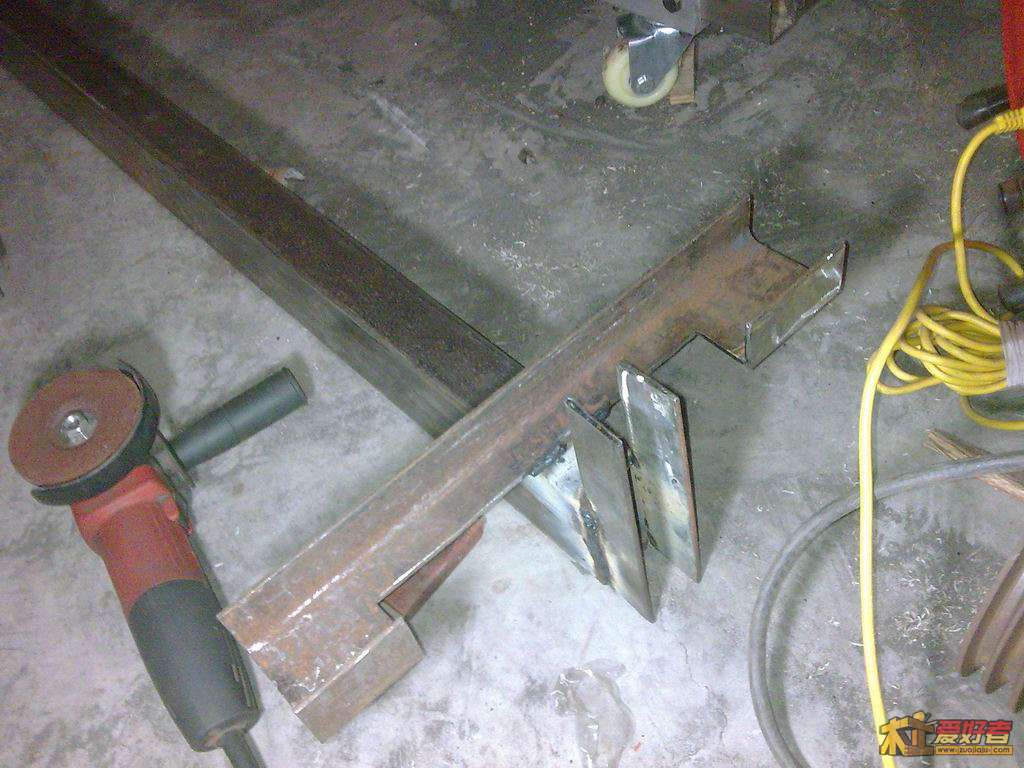

靠山固定端
3 z: F9 s" p+ X: C# S. _

装上去看看



很好，没啥问题，垂直度可以接受。
3 d0 r6 I/ m8 u; g3 R" M% z$ g

fhyzhs999

加油，等看成品
