开工开工~做台锯！45度斜切、升降、重型台锯不定期更新

zxsan · 发表于 2012-3-20 22:29:17

本帖最后由 zxsan 于 2012-5-31 21:25 编辑

已陆续更新至244楼

YY了2个月，搜集资料，设计，画图，搜集零件，最重要是抄了老板鱿鱼啦

终于可以开始大动干戈了

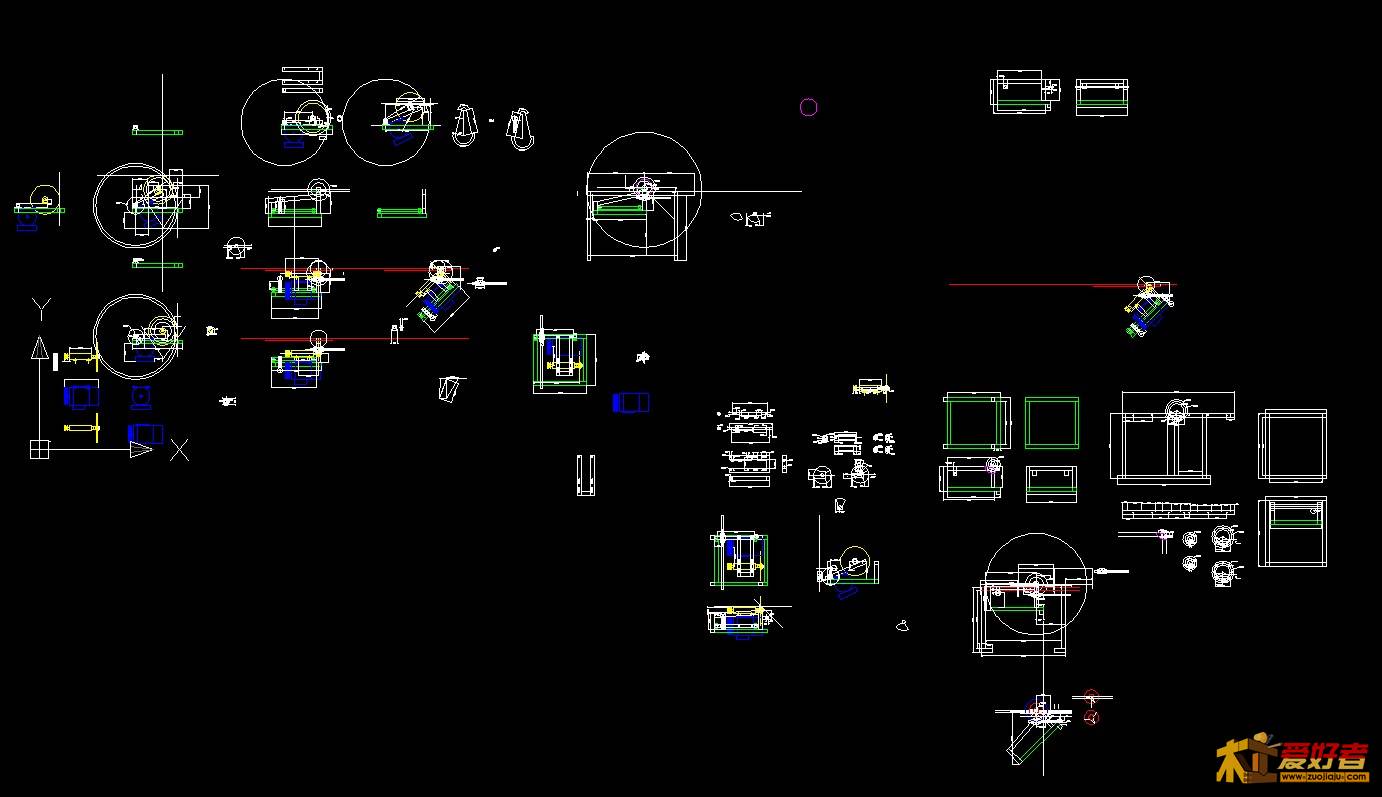

画了N多图，终于大致定稿，边做边小修改吧。

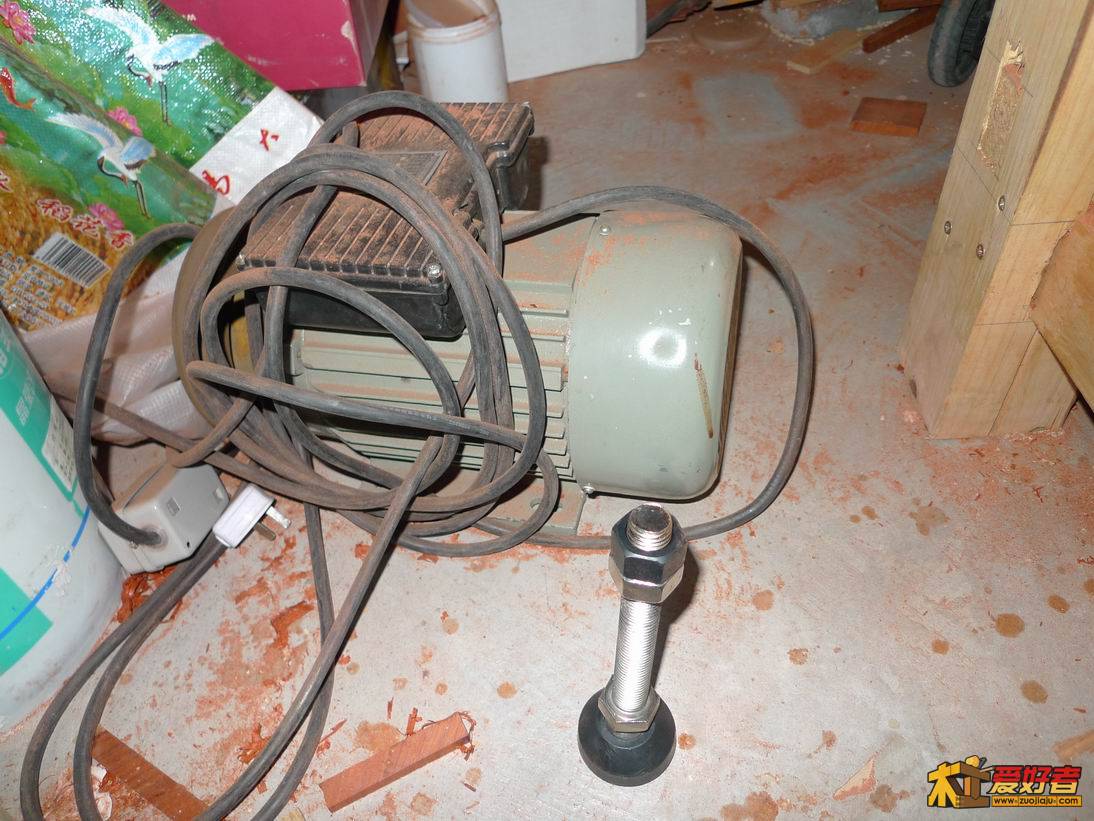

买到了电机2.2kw的，本来想买3kw的，价格……
调整大小 P1130532.JPG

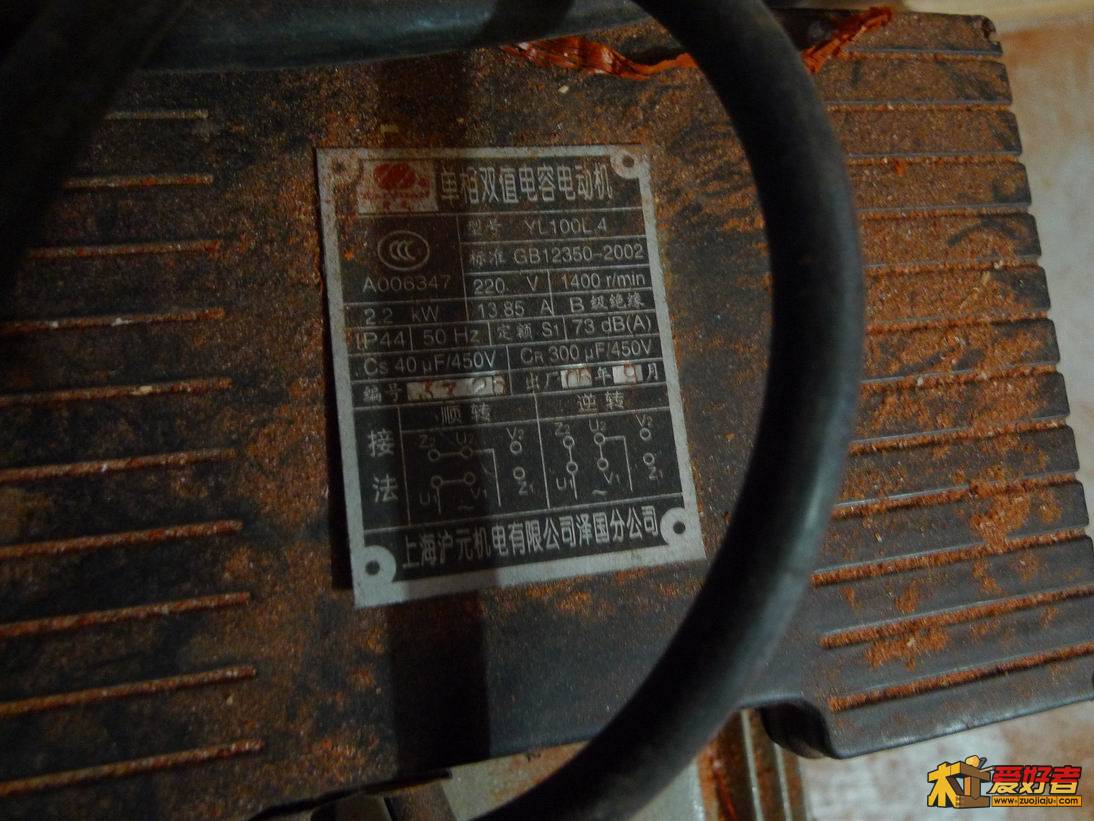

呵呵，机脚也有了，电机铭牌
调整大小 P1130533.JPG

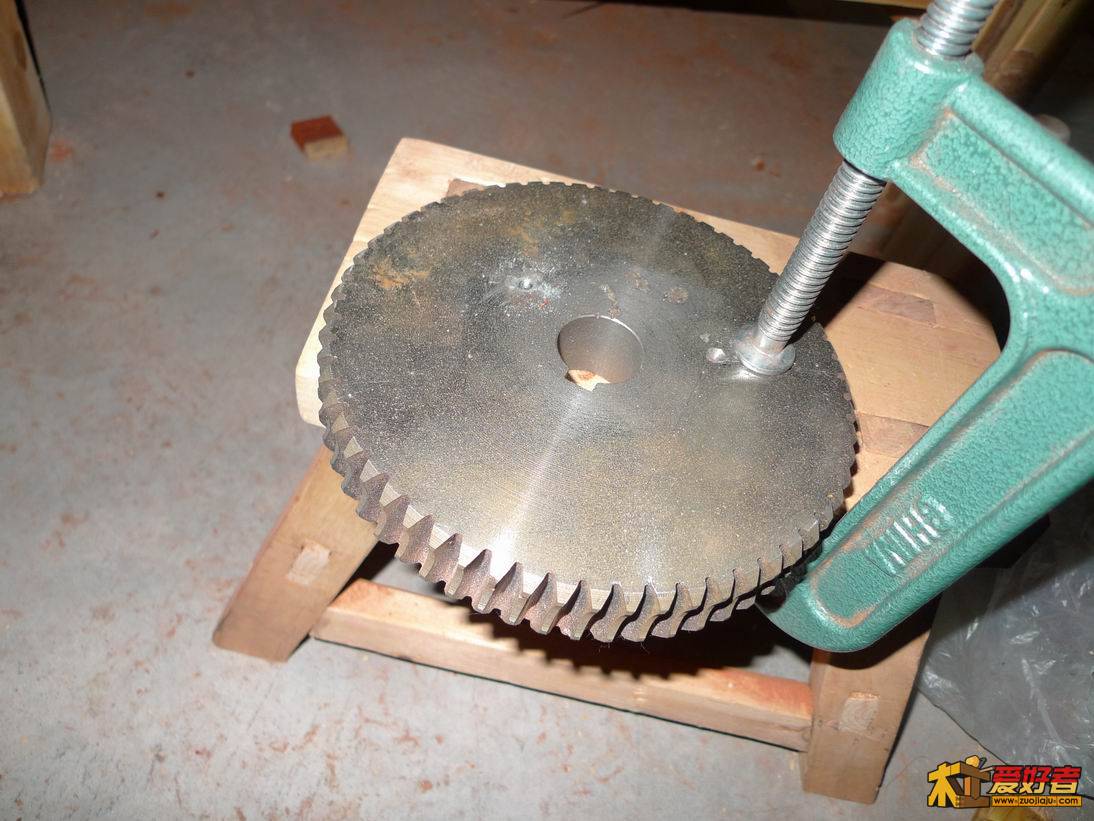

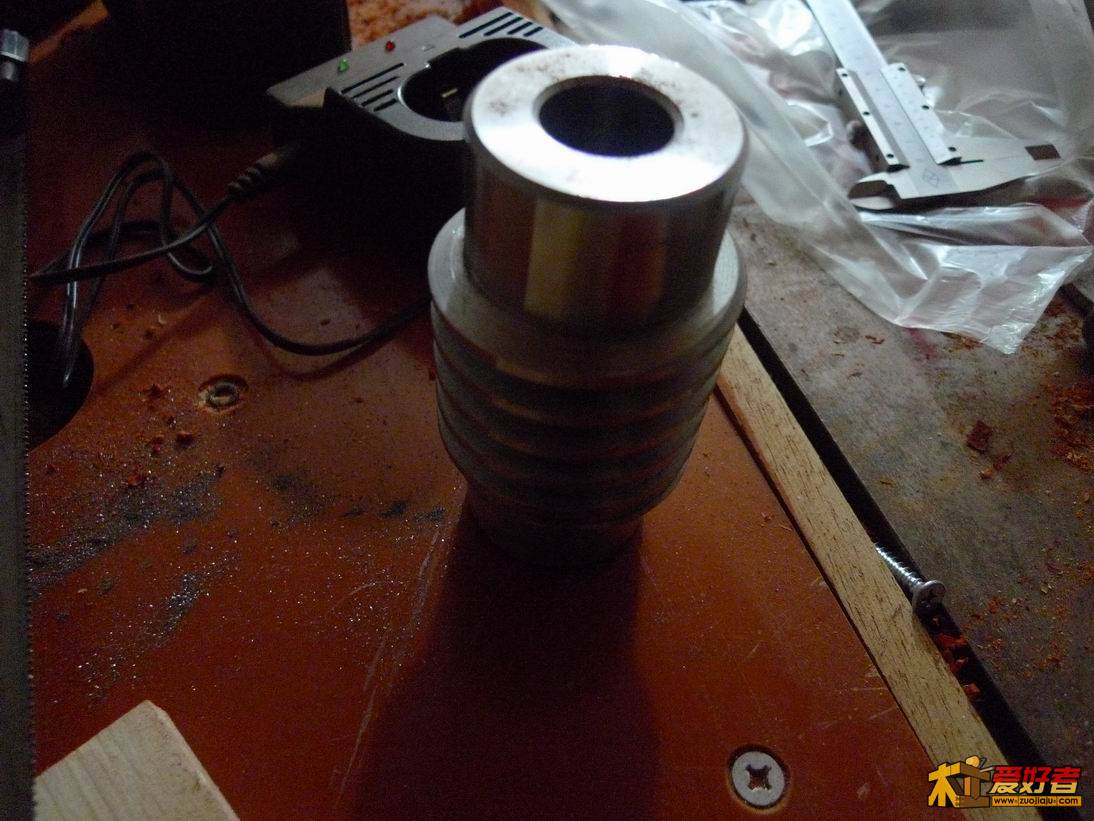

买到了蜗轮蜗杆，斜切和升降的核心部件，设计好尺寸后TB上定做的
调整大小 P1130531.JPG

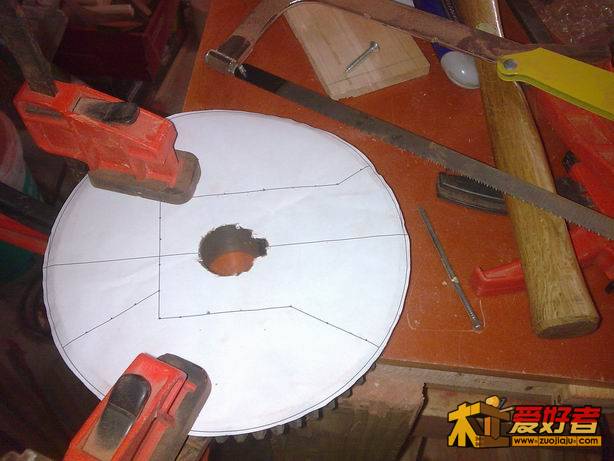

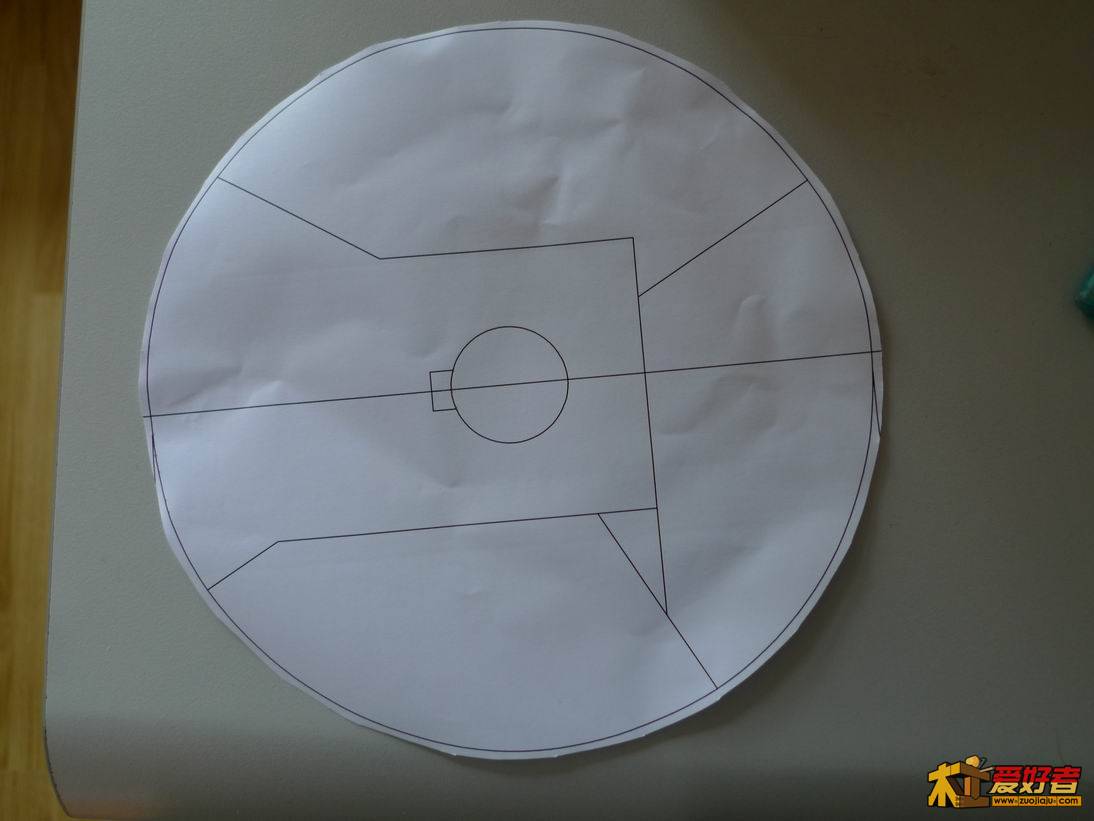

给蜗轮画个分割图

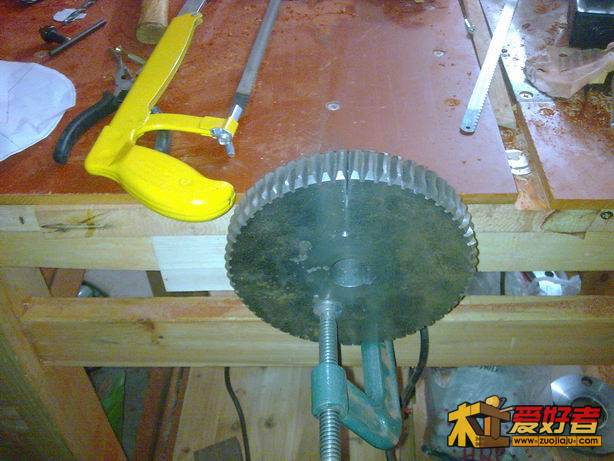

加工

用钢锯很痛苦，明天去借个角磨切割

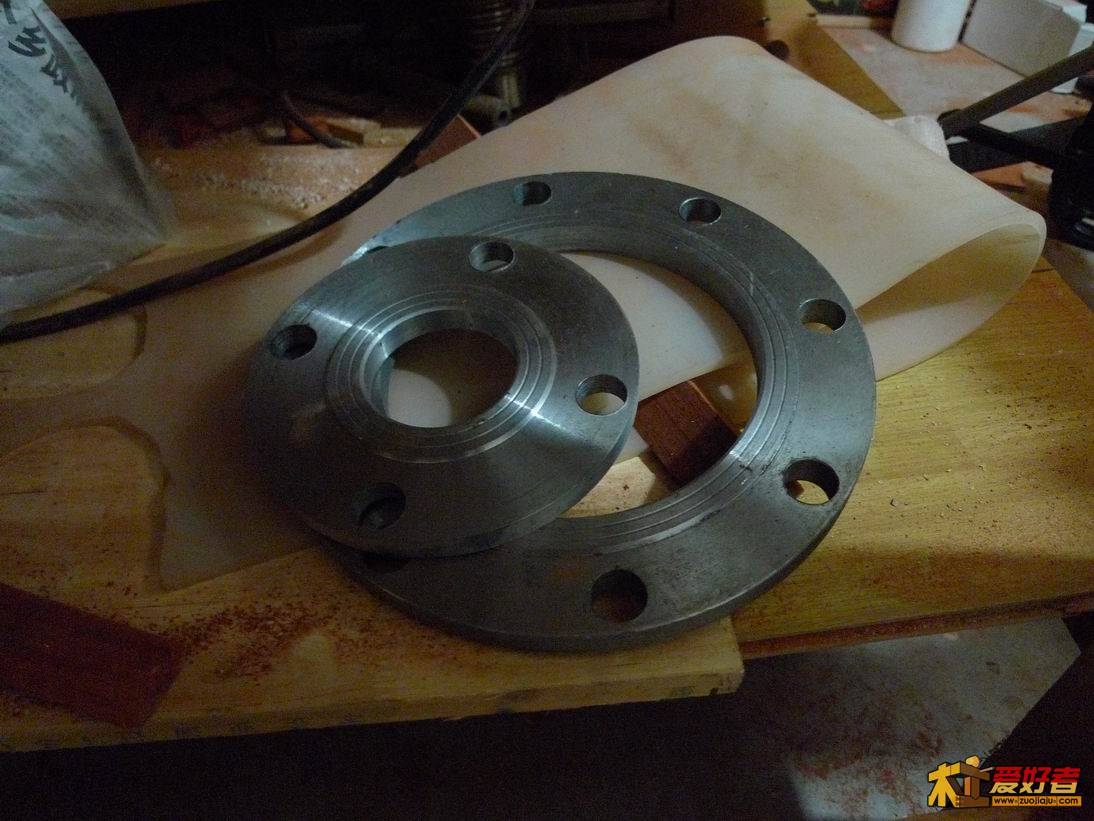

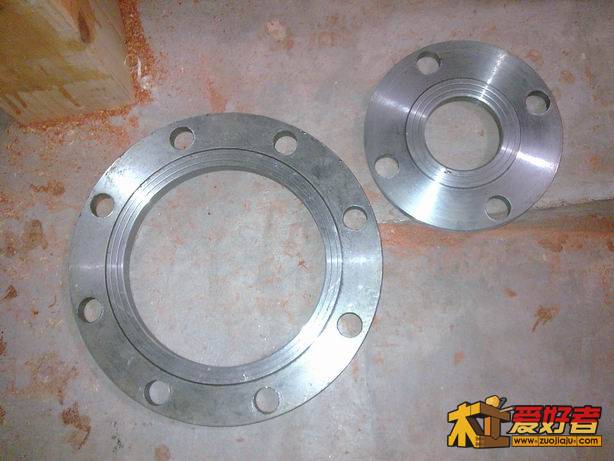

买了两个法兰做斜切转动轨道
调整大小 P1130529.JPG

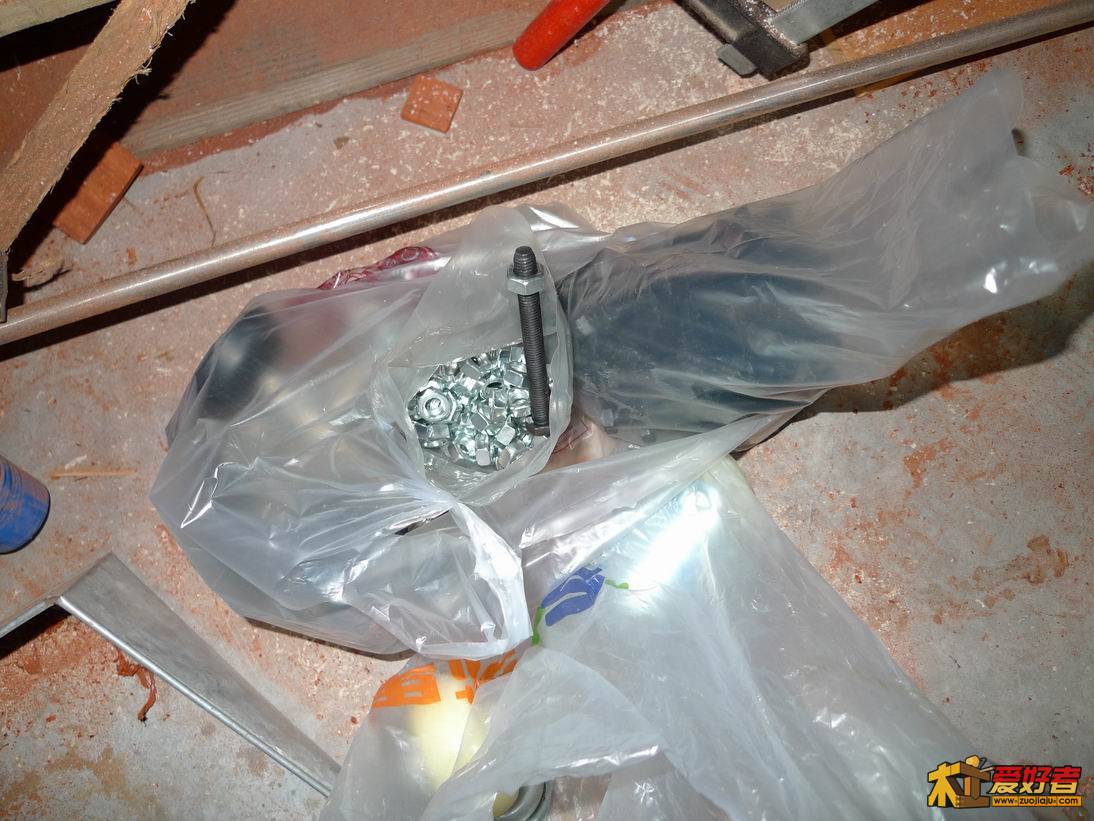

买了一堆螺丝，M10为主，竟然花了100块
调整大小 P1130539.JPG

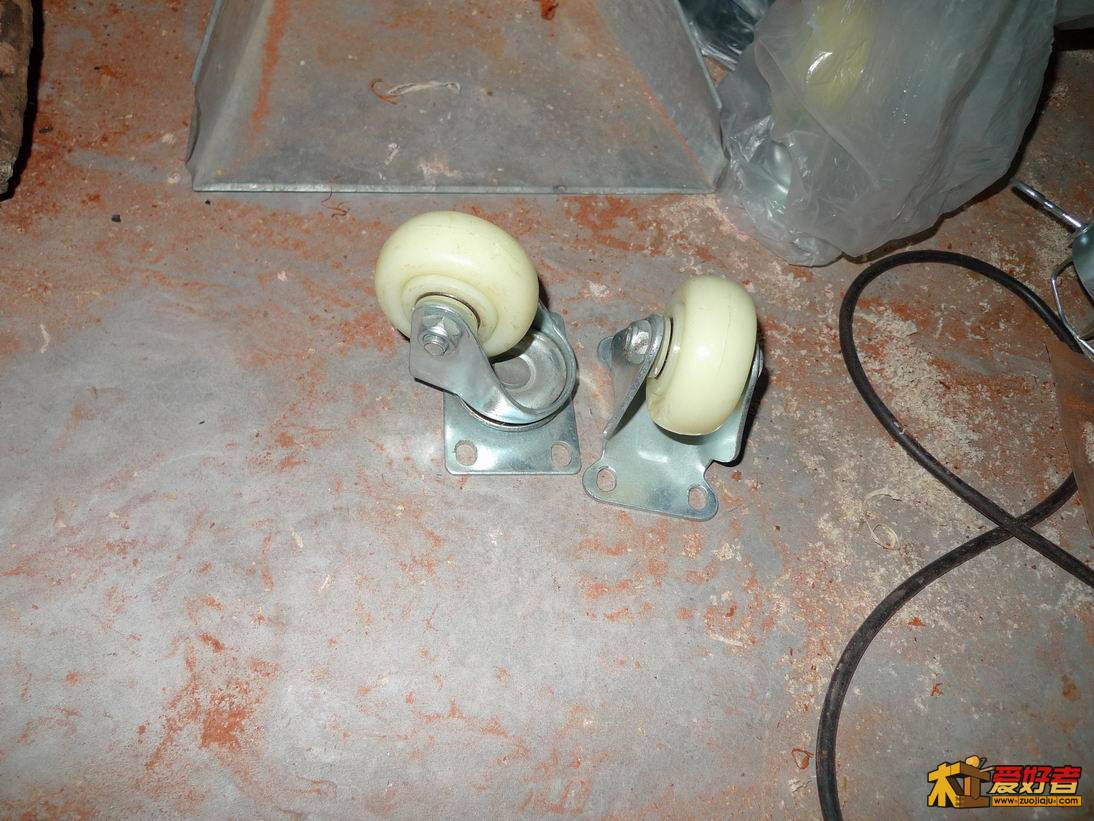

买到了脚轮

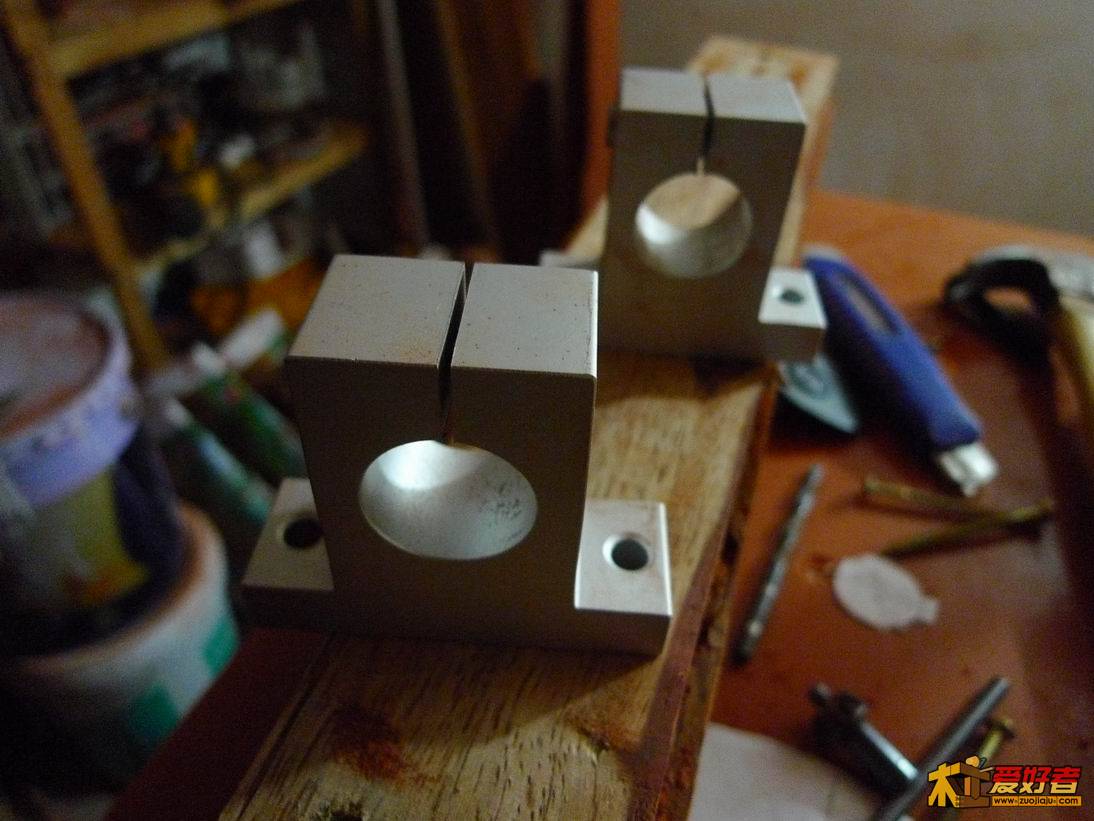

两个轴座

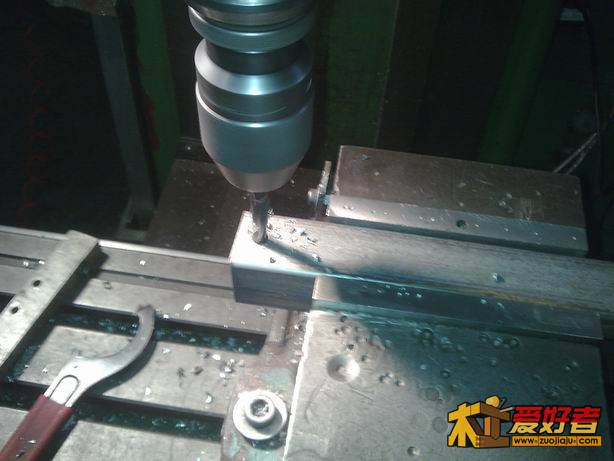

买了3根40*40*3mm的方管，实际2.8mm的厚度，一开始用电钻钻，烧坏几个钻头和开孔器，后来去朋友那用铣床钻，轻松愉快

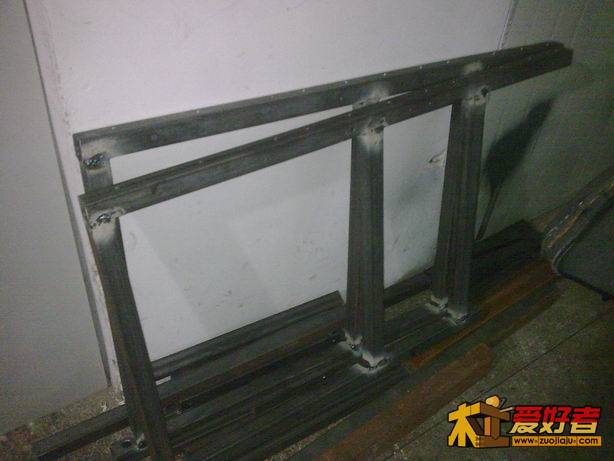

今天把两个侧面焊接起来了，大学金工实习后第一次自己电焊，看了两个小时土豆上的视频后动手，结果是一塌糊涂，焊穿好几个洞

今天先到这里，后面有开工就更新

榉木家具 · 发表于 2012-3-20 22:38:46

这行木？悬

summermens · 发表于 2012-3-20 22:41:13

先坐个小板凳，慢慢的看！

bland999 · 发表于 2012-3-20 22:42:40

这个太强大了，必须围观。

严丝合缝 · 发表于 2012-3-20 22:55:59

这些零件很惊人～～等着看成品呢

subaru1986 · 发表于 2012-3-20 23:05:35

严重关注····什么时候D带锯

ak99519 · 发表于 2012-3-20 23:06:59

我每天过来看看

17335e9481c05fe · 发表于 2012-3-20 23:08:42

自带板凳···

china-montreal · 发表于 2012-3-20 23:16:24

继续关注

zxsan · 发表于 2012-3-20 23:20:22

ak99519 发表于 2012-3-20 23:06
我每天过来看看

嘿嘿，欢迎光临。

lhp781327282 · 发表于 2012-3-21 00:03:02

期待成品

DIY好 · 发表于 2012-3-21 00:23:36

2012年的强帖！

aiqinzheng · 发表于 2012-3-21 00:39:32

我也要来关心下这个真是强大

大工 · 发表于 2012-3-21 00:43:27

占个位置，坐等下集

破名 · 发表于 2012-3-21 00:55:05

兄弟，有米啊，蜗轮蜗杆多钱做的？？？？
