开工开工~做台锯！45度斜切、升降、重型台锯不定期更新

zxsan · 发表于 2012-5-25 23:29:39

今天终于找到办法然后把锯轴校正好了，现在轴的圆跳动在0.05mm以内了，不过装上锯片后锯片的晃动还是有几十丝，看来是夹片出问题了，明天找朋友用平磨磨一下。

cnqxxl · 发表于 2012-5-26 19:26:53

楼主，支持你！

zxsan · 发表于 2012-5-26 19:46:23

今天把锯片的夹板都用平磨正反面磨了一遍，应该平行了，但锯片重新装上去不调整的话还是有偏摆，但是已经可以通过调整相对位置调到偏摆在0.15mm以内了。0.15mm，这个就是这个台锯的误差范围了。

ludusheng6 · 发表于 2012-5-27 16:56:38

看看也做一台

zxsan · 发表于 2012-5-27 20:20:22

今天下午有时间玩了，把这两天的图给发一下

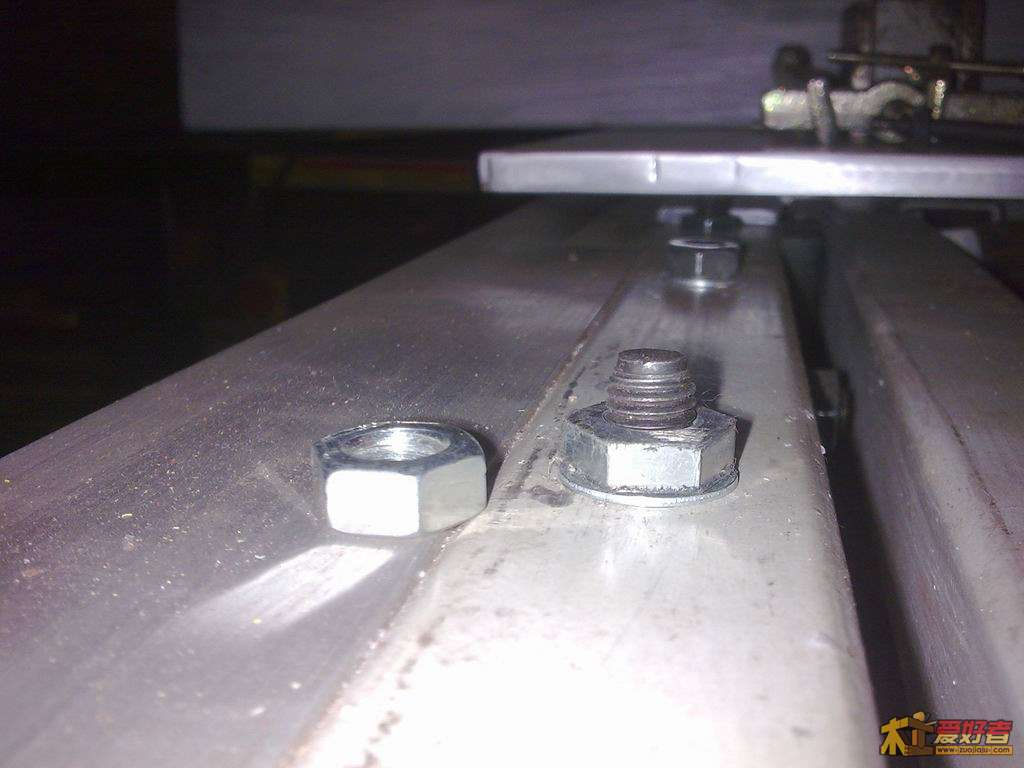

台面安装螺杆处，固定螺母厚度大了点，把它们都磨薄了2mm

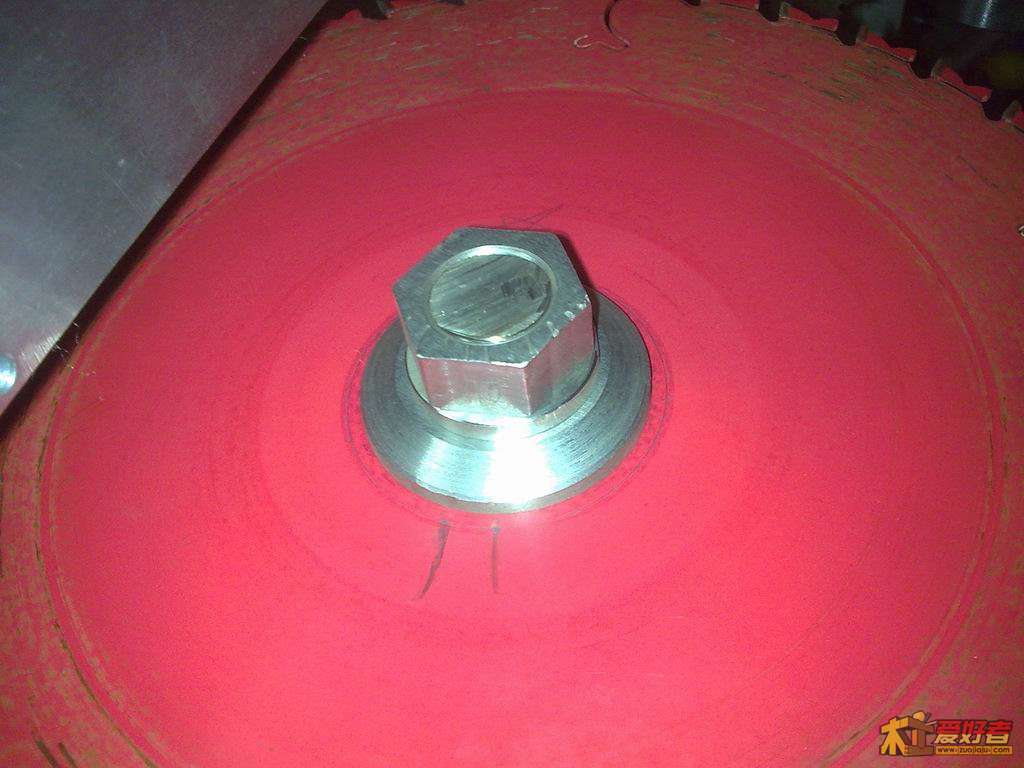

昨天磨平的锯片夹板，螺帽，垫片

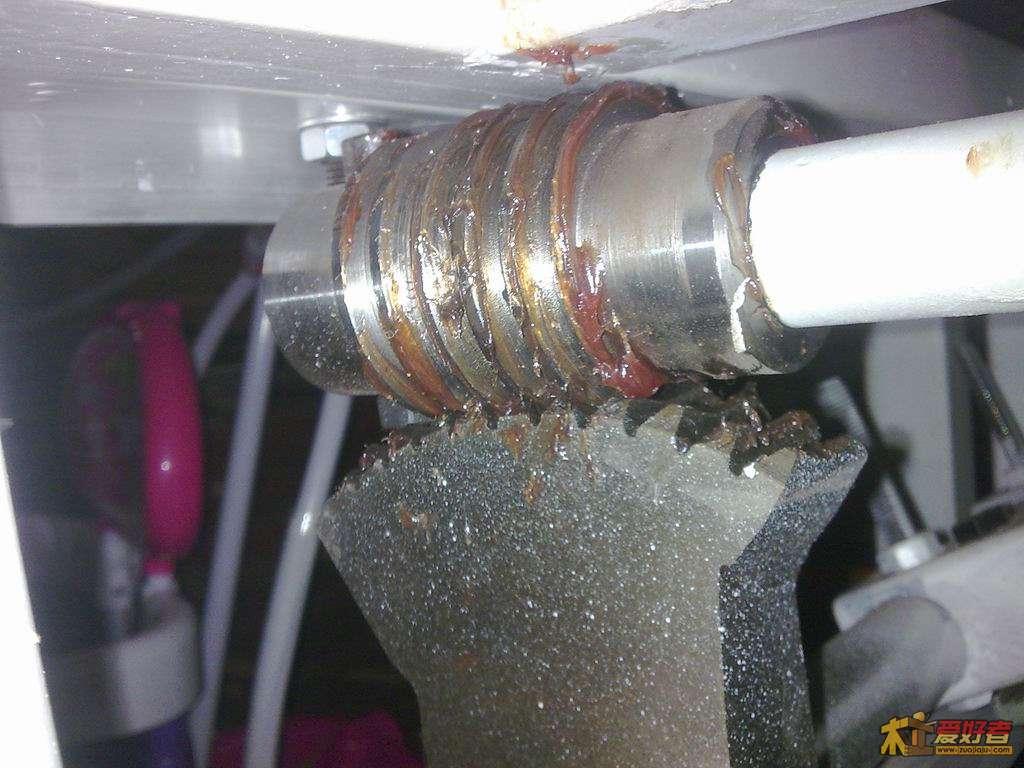

重新组装后加的润滑油脂

靠山夹紧系统重新打孔，这会打准了，不歪了，可以看到跟原来的对比差很多啊

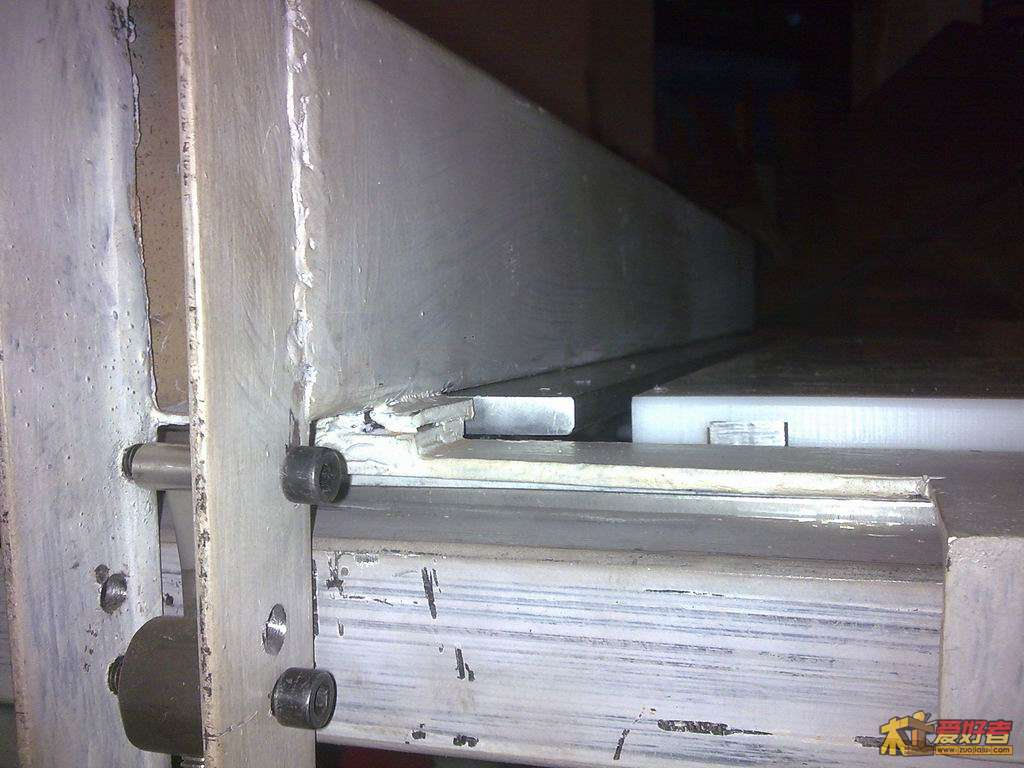

重新定位夹紧位置，夹紧后也不翘尾了

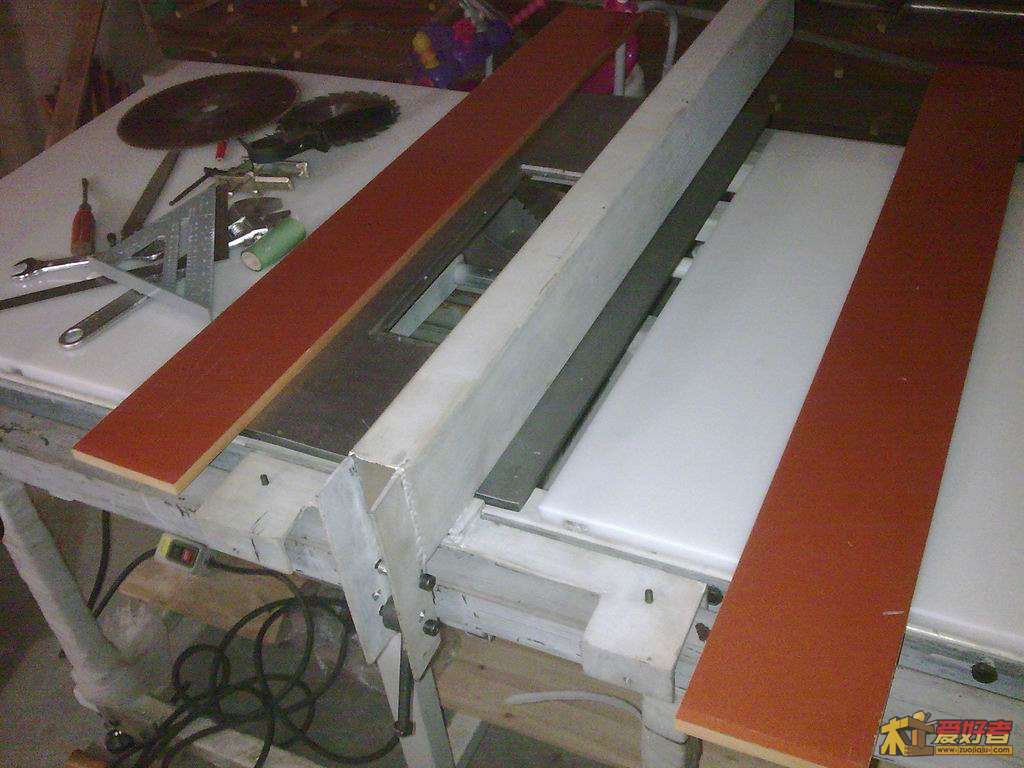

接下来安装靠山的靠板

下楼开工去，回来继续发图。宽带修好了，发图就是快啊，爽！

zxsan · 发表于 2012-5-27 23:24:29

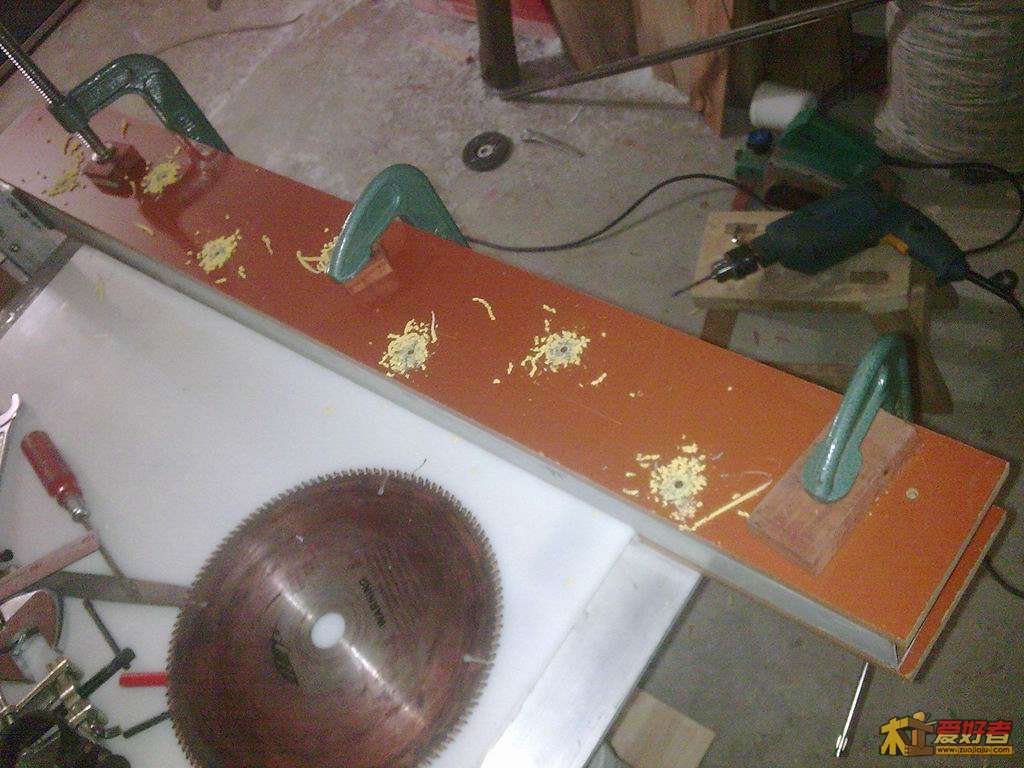

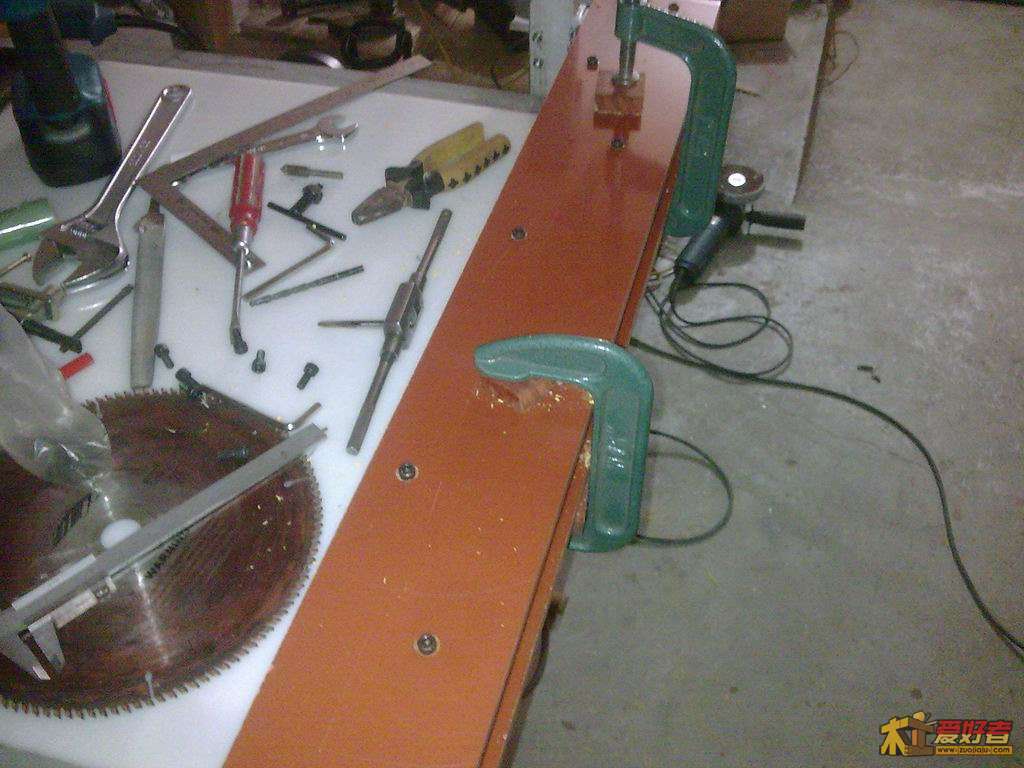

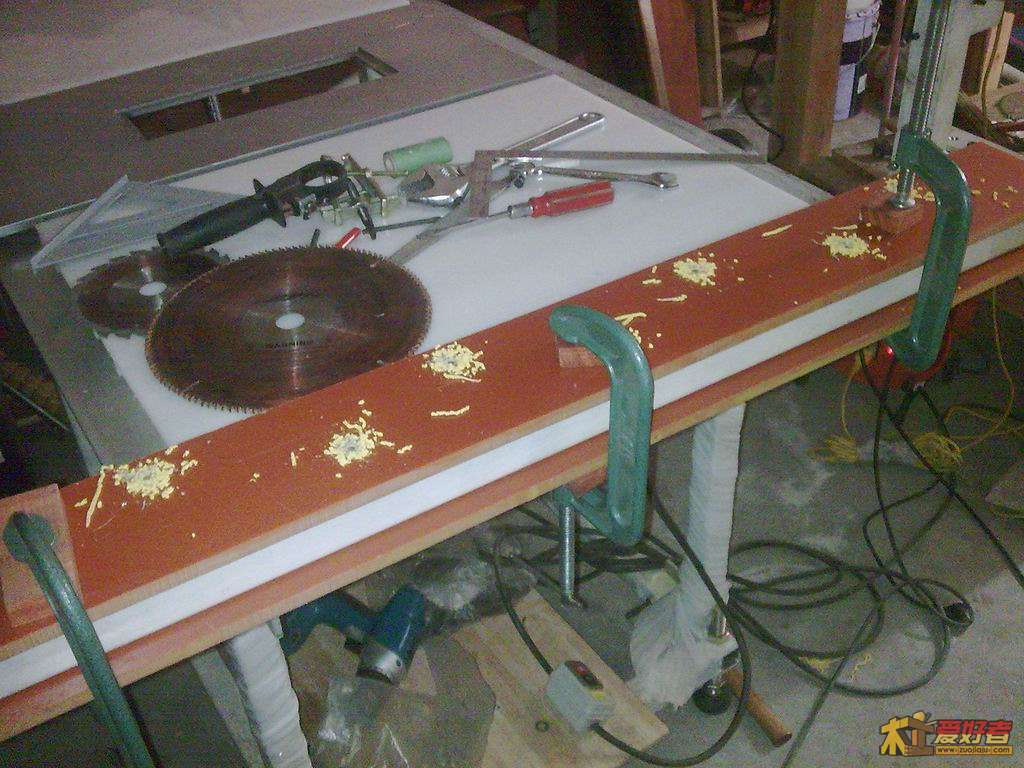

晚上靠山打5.4mm孔，攻M6牙


还没买平头螺丝，暂时先用内六角螺丝固定，过几天买好平头螺丝再换上去

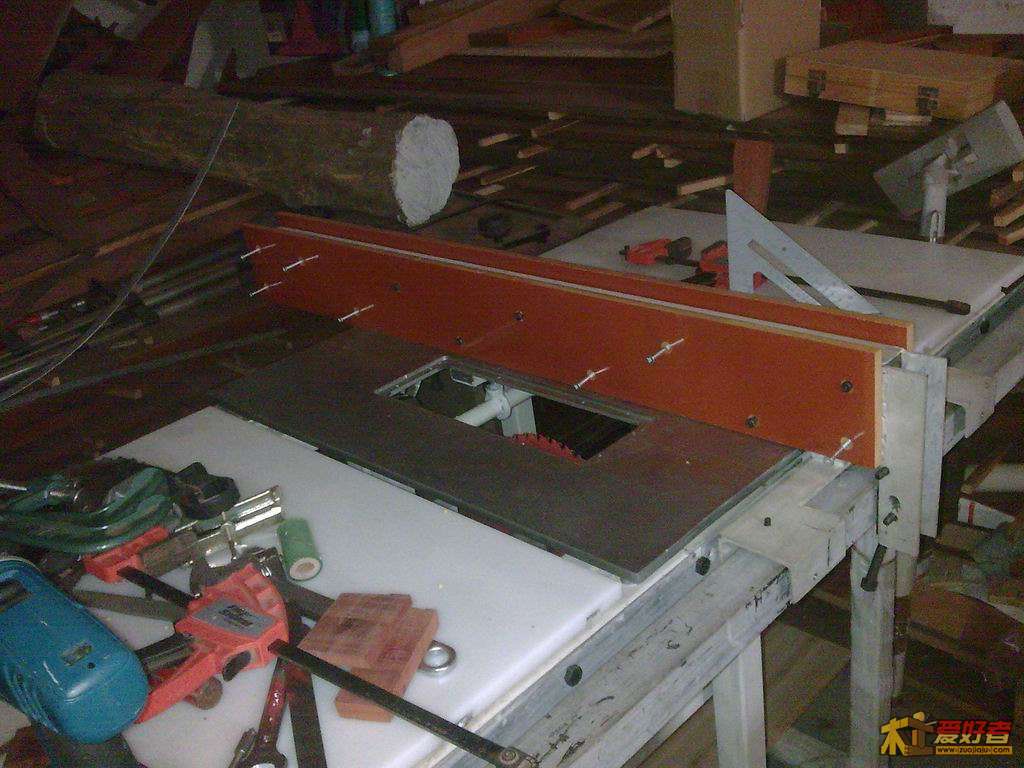

晕，内六角也不够用，长螺丝先顶着用

速跑烈火 · 发表于 2012-5-28 00:59:54

楼主很强大，动手能力极强，回头学习好了，我也要弄一个玩玩。必须的。顶楼主！强人3
15

々胖哥々 · 发表于 2012-5-28 02:00:11

楼主实在是强悍啊，小弟我实在佩服得五体投地啊！！！

zxsan · 发表于 2012-5-28 19:22:25

今天把螺丝买回来了

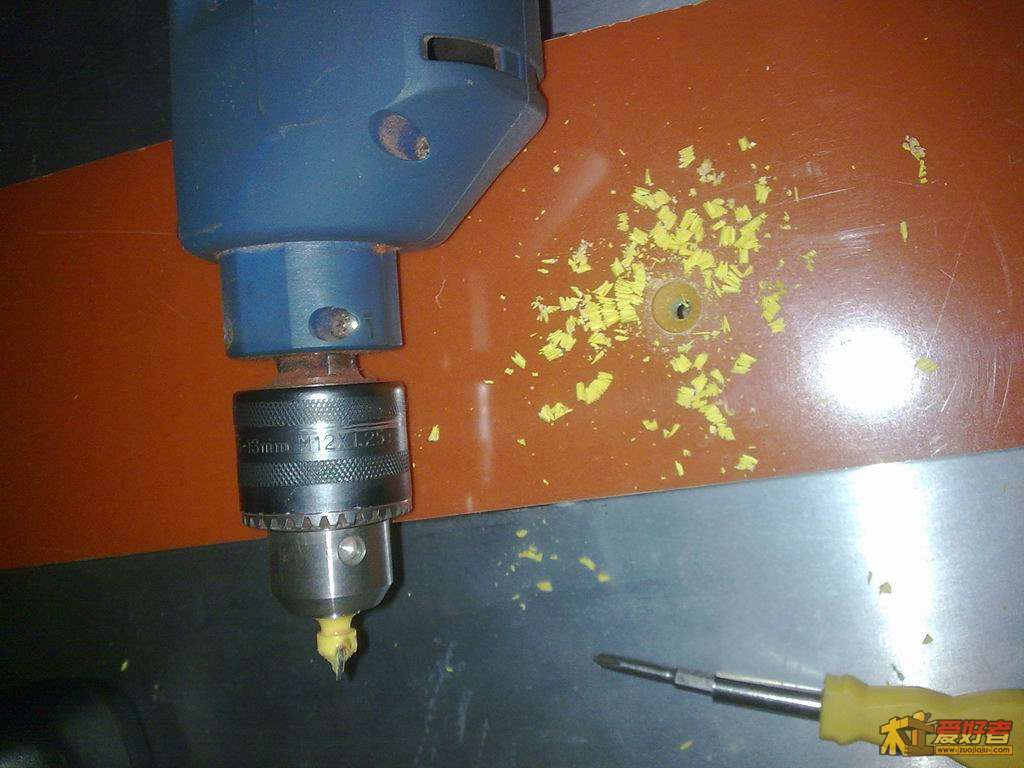

昨天有些锥形的沉头孔没打够深度，重新打

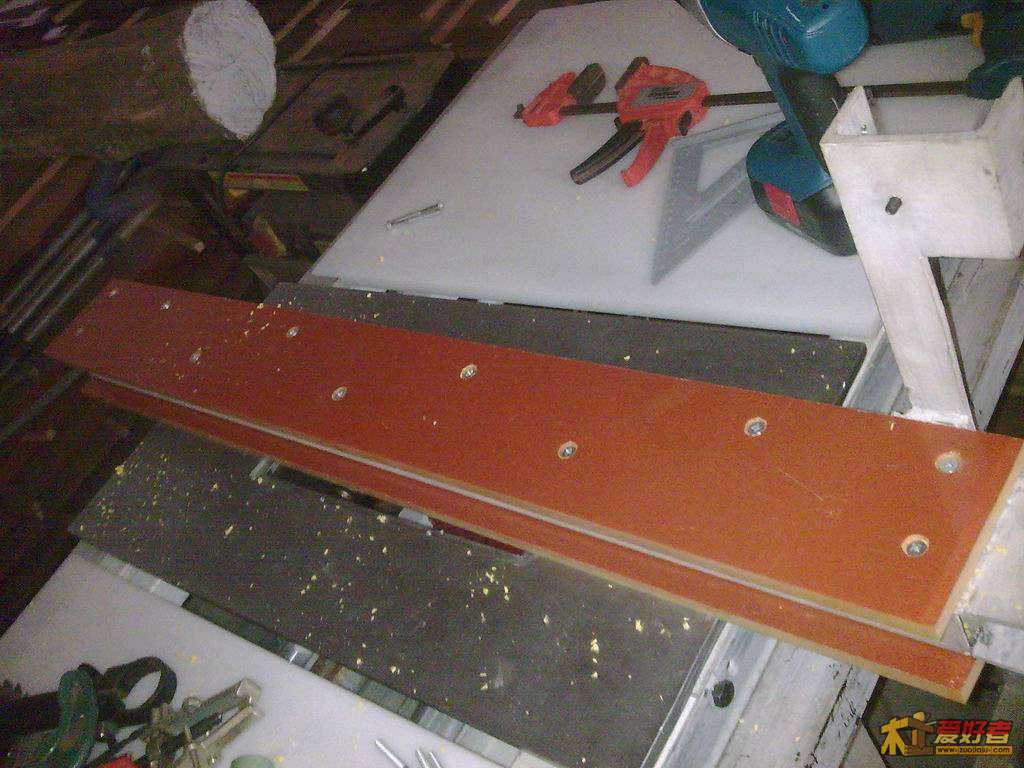

螺丝全换上

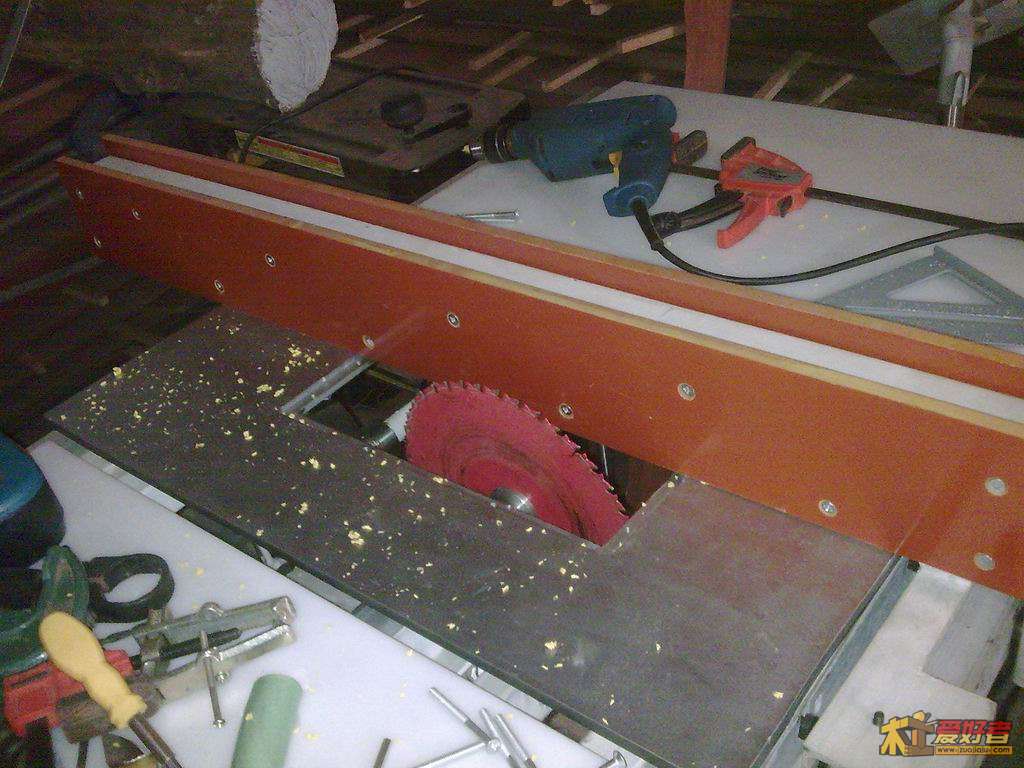

Ok，靠山完成80%

飓风尊者 · 发表于 2012-5-28 20:22:29

等着强大的台锯横空出世

zxsan · 发表于 2012-5-28 23:02:02

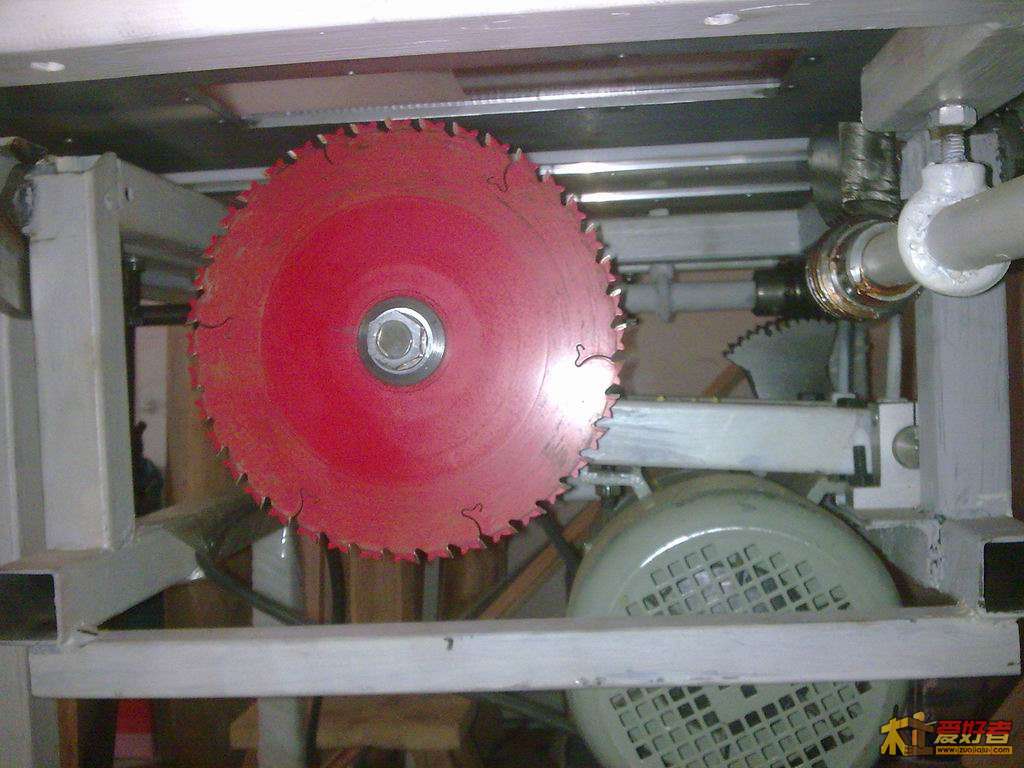

晚上琢磨怎么在这个位置加个防尘凿

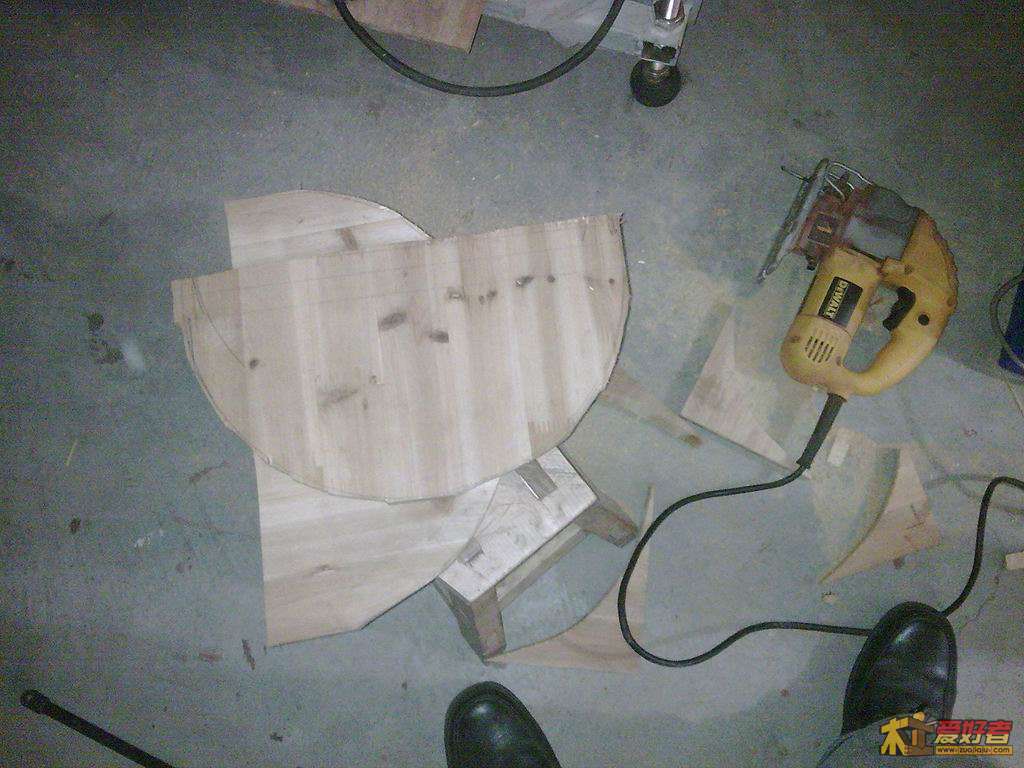

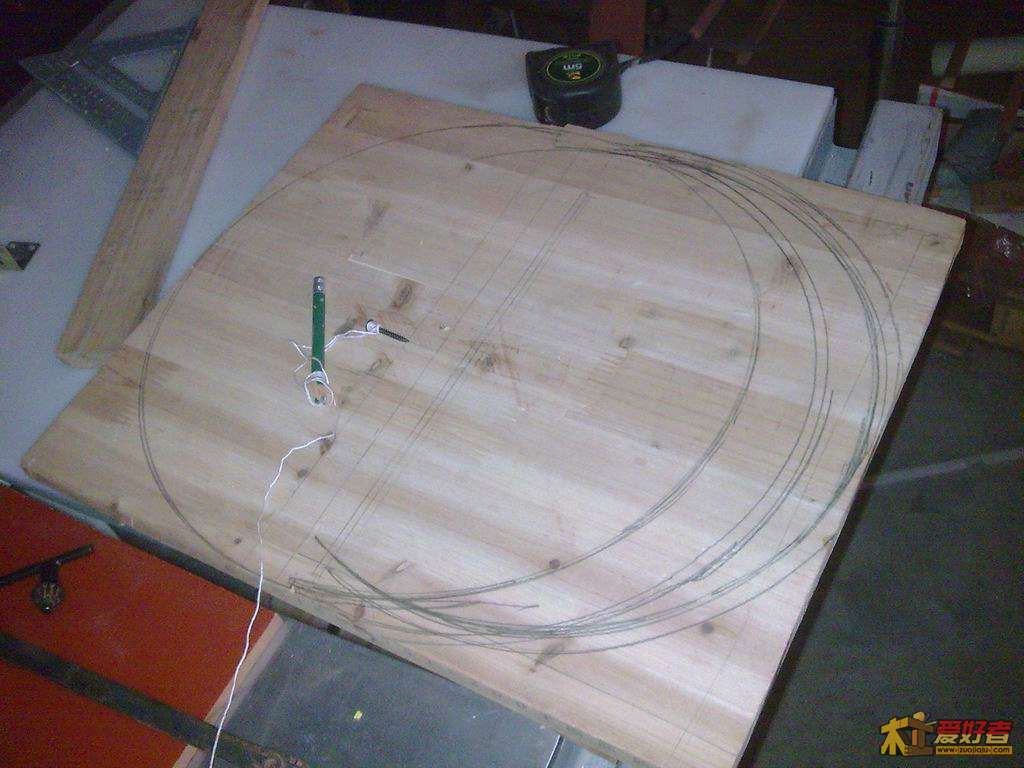

防尘罩侧面，17厚的指接，随手在屋子里找到的比较合适的材料，用线、铅笔画圆。

曲线锯开好形状

zxsan · 发表于 2012-5-29 20:11:07

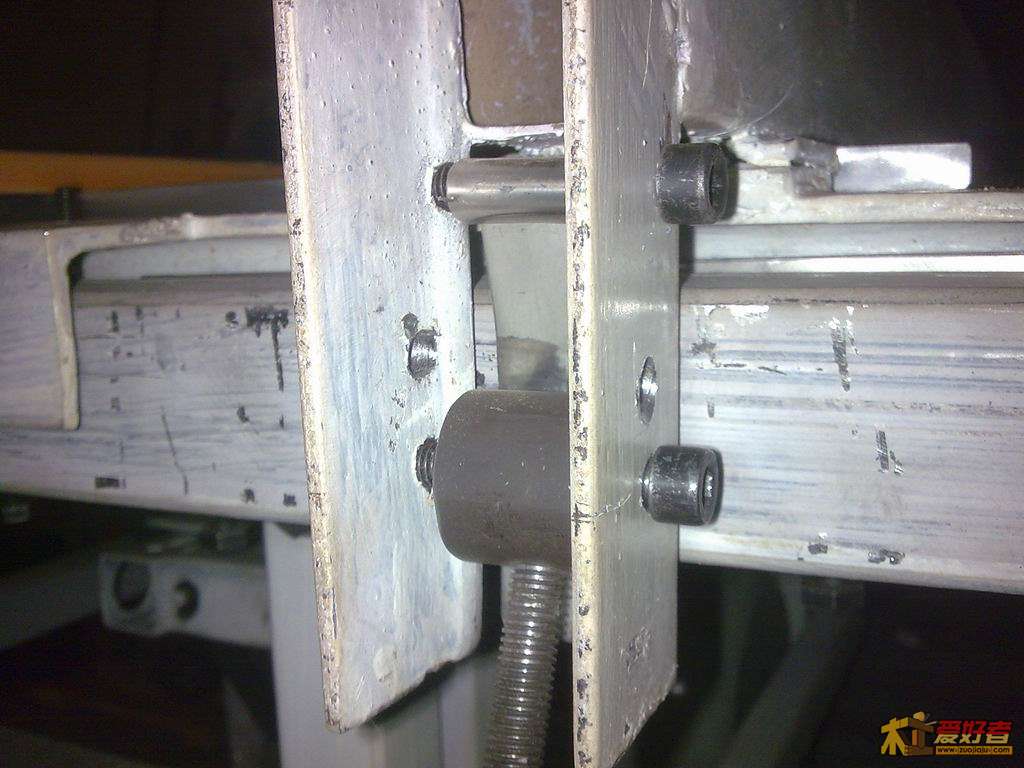

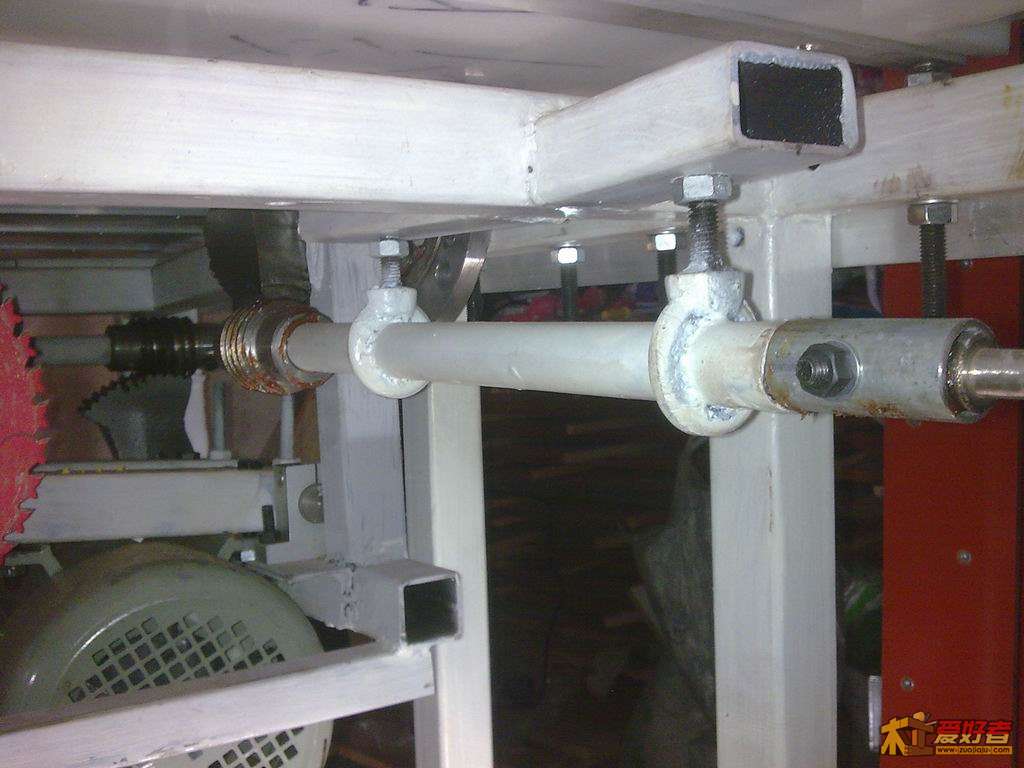

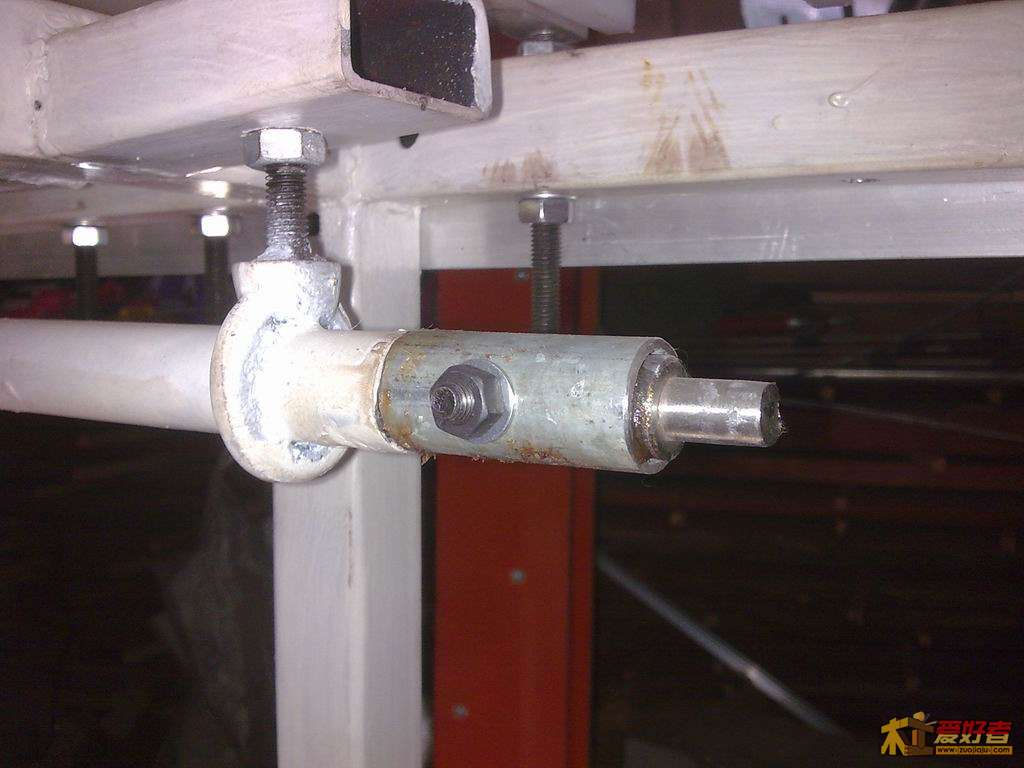

由于45度斜切时电机位置不在最低点，所以蜗杆的摇杆另外一头需加装一个限位套子，不然会摇不到45度

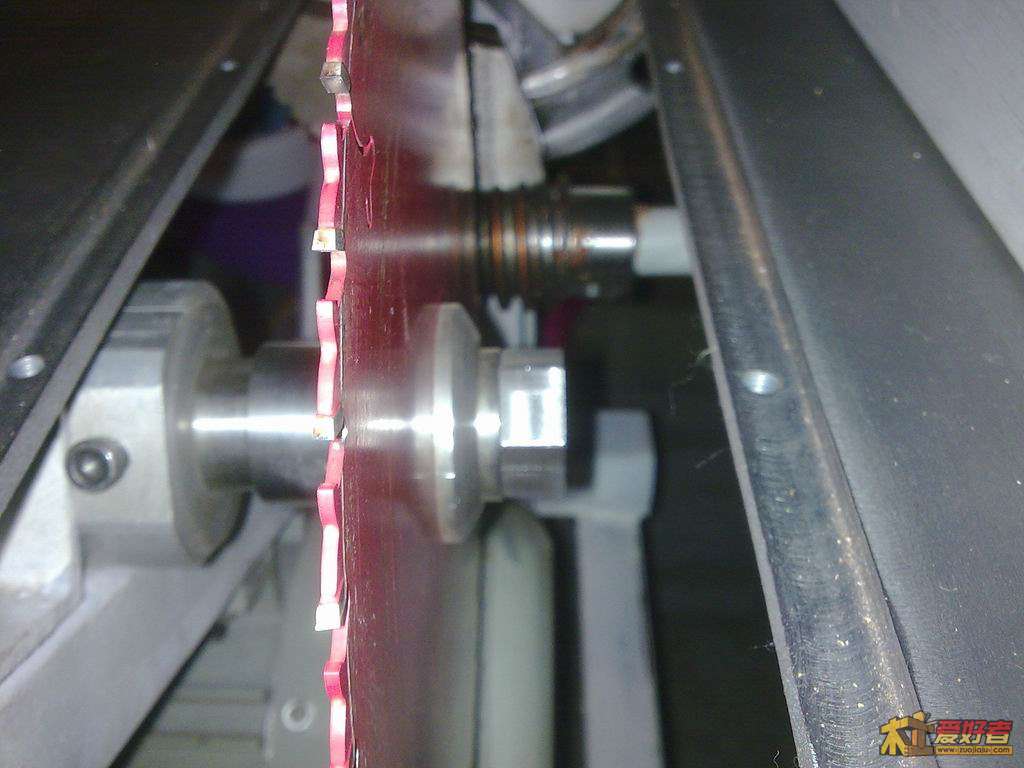

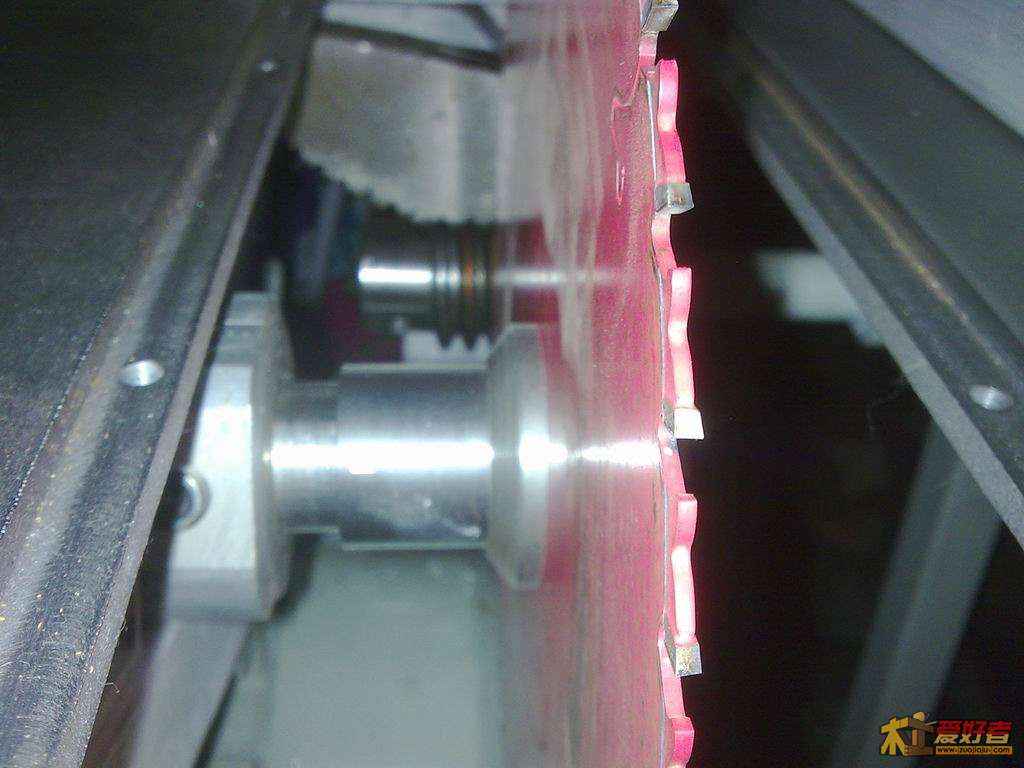

45度斜切，前几天发现摇到45度时，锯轴螺杆部分会卡在钢板上，把它切短10mm

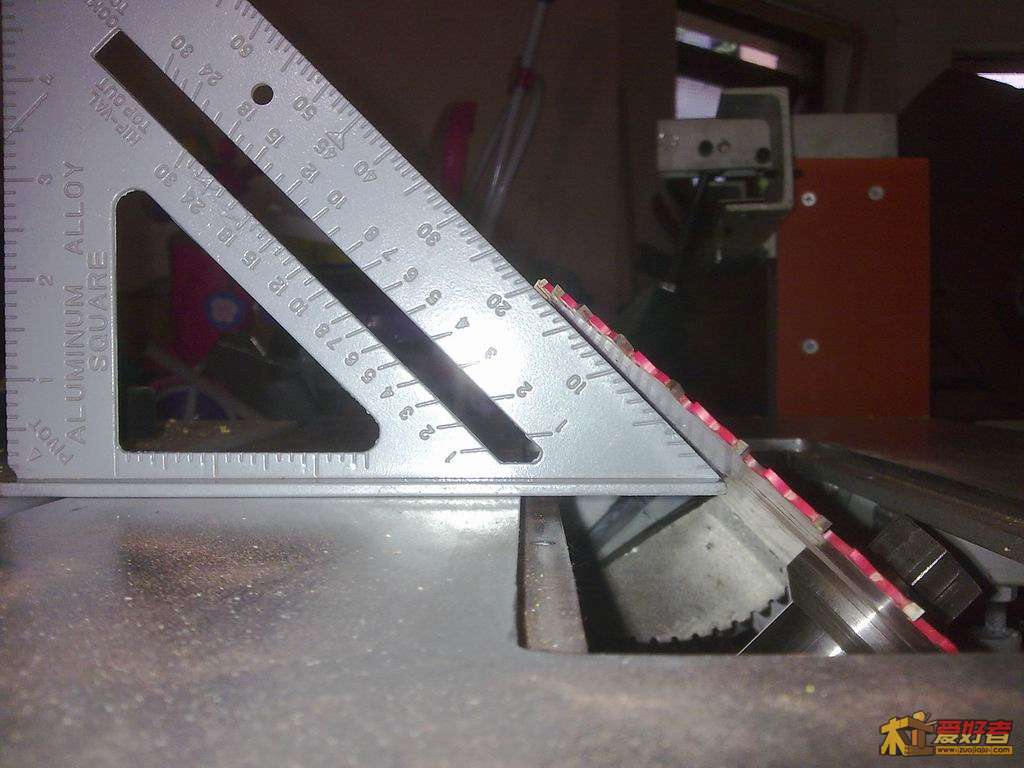

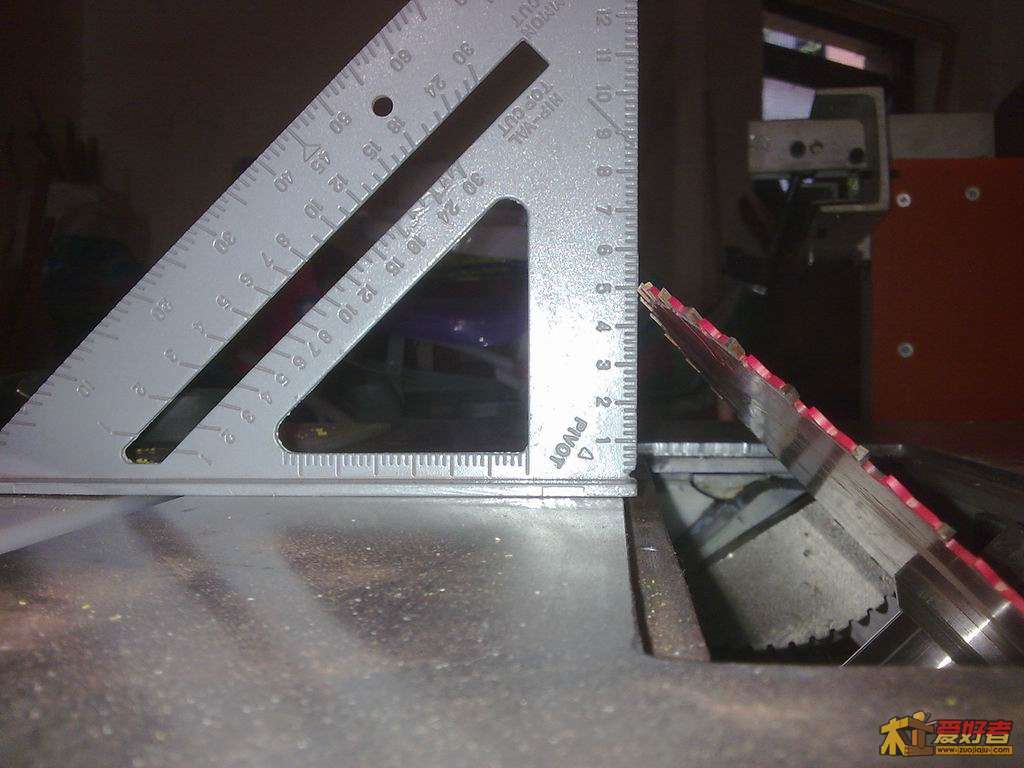

斜切最大高度

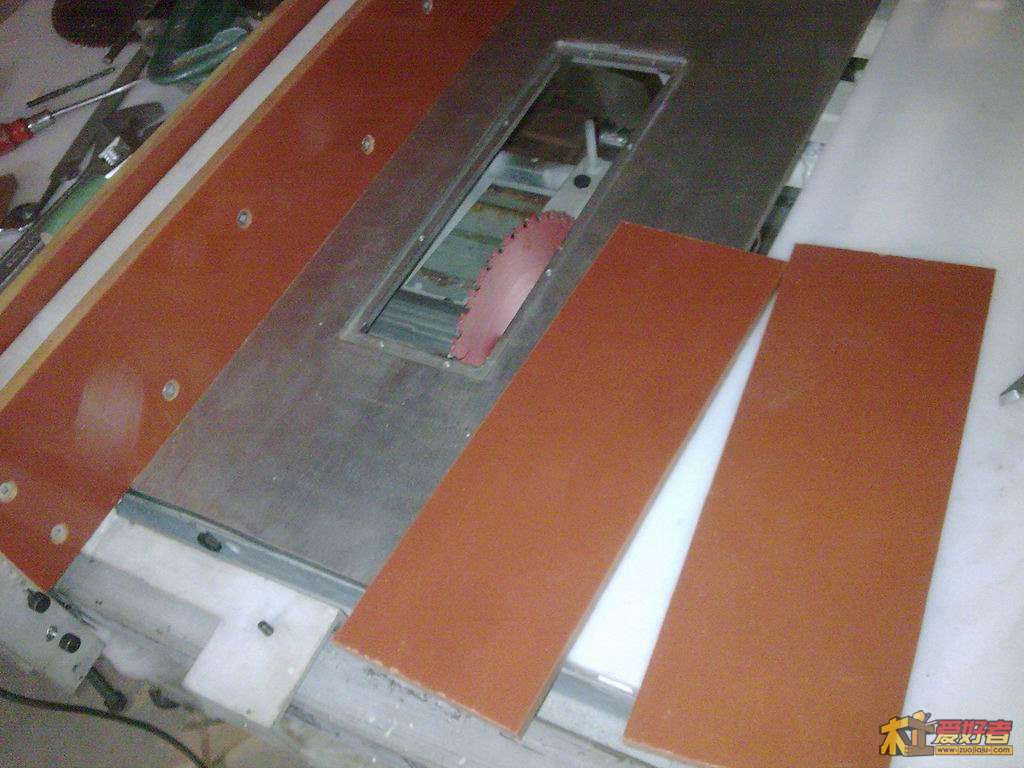

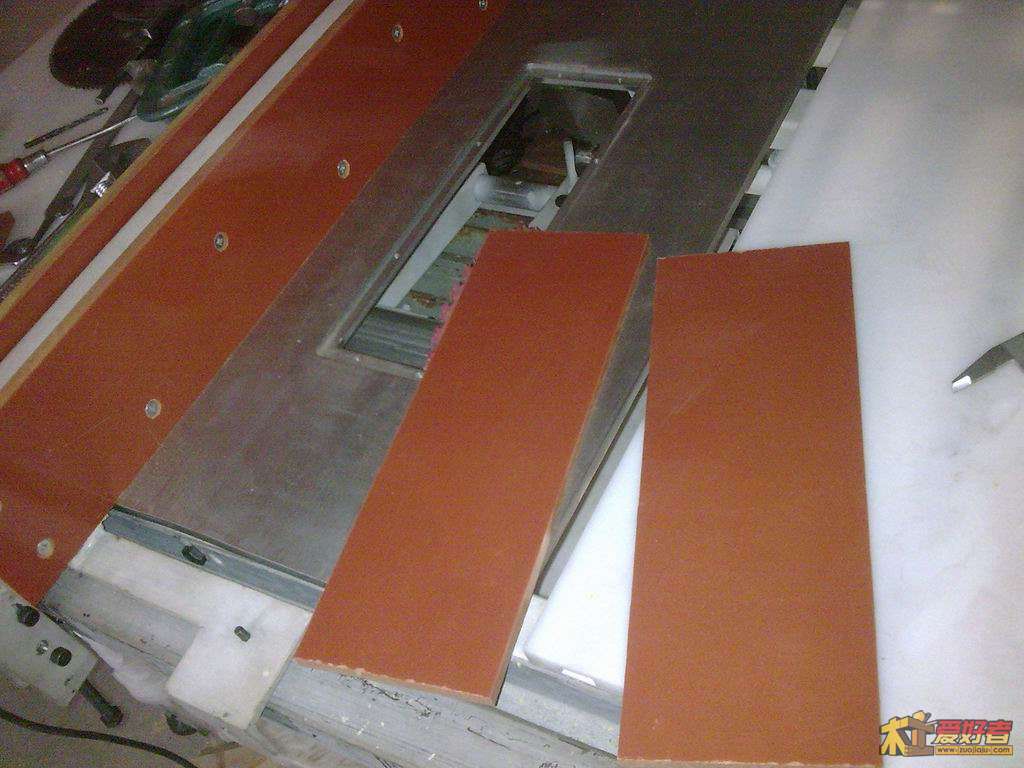

做盖板，试试用这台锯锯切，效果不错，靠山垂直度调整可以做到跟锯片平行，锯切时声音也不会太大。

今天家里两娃娃都发烧了，这几天要消停一下，专心带小孩了。

湖边的森林 · 发表于 2012-5-29 20:47:28

这可得要相当的能耐。

keep_walking · 发表于 2012-5-29 21:04:06

进来围观学习啦 ^_^ 楼主做的不错

我爱中美家具 · 发表于 2012-5-29 22:22:48

楼主辛苦了！希望你把cad图纸也上传吧。大家一起分享哦。
