我的神呀，这位大哥的动手能力让我佩服呀，这可不光是木工的活计了吧，电工，焊工，钳工………………缺一不可哈，你老板太没眼光，这样的人才都放走了。哈哈哈

zxsan

把图片缩小再缩小，今天上传容易点了，但也花了半个小时啊，下午回家开机试了下，这个机器震动不大，声音是啸叫的那种，
仔细听了下，是锯片发出来的，估计跟锯片的偏摆有关系。

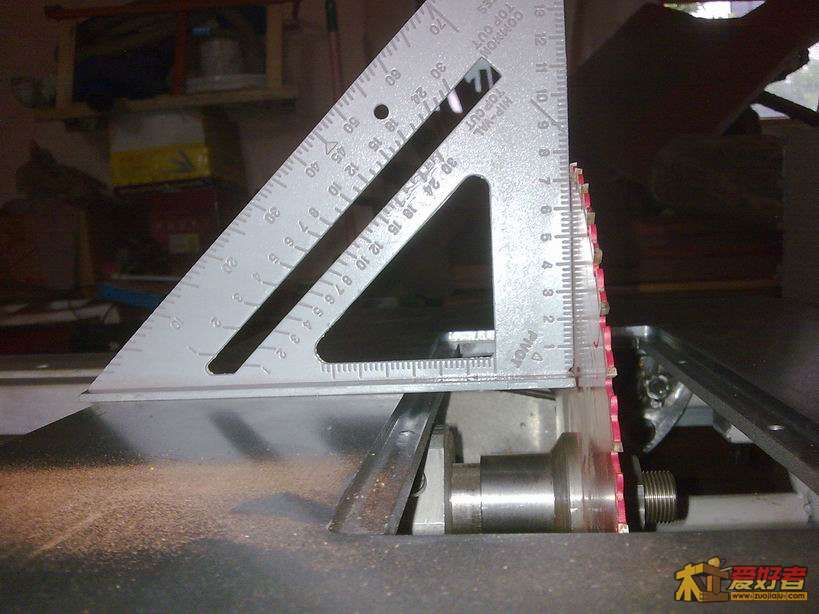

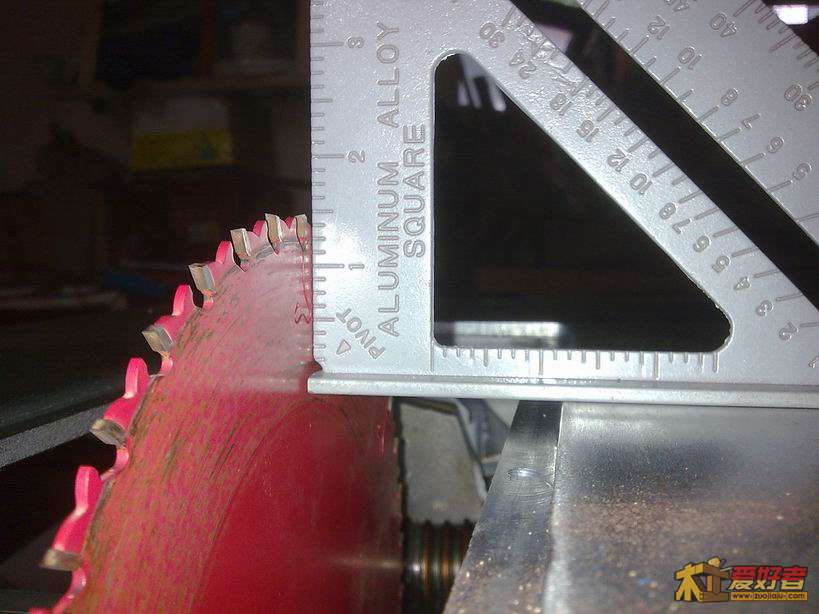

% E1 w! u+ S+ [" t锯片与台面的垂直度，循例拍拍，其实这个没啥意义，我这设计可以调节的，不直就调到它直就是了。
5 T7 F& }( G; ~6 l, B
8 @: ?9 q; g+ K$ s3 r

1 w2 v; F9 r) m& n  q+ `4 C锯高能有75以上，仔细调低点桌面应该能去到80，以后换12寸锯片，应该能去到100以上。

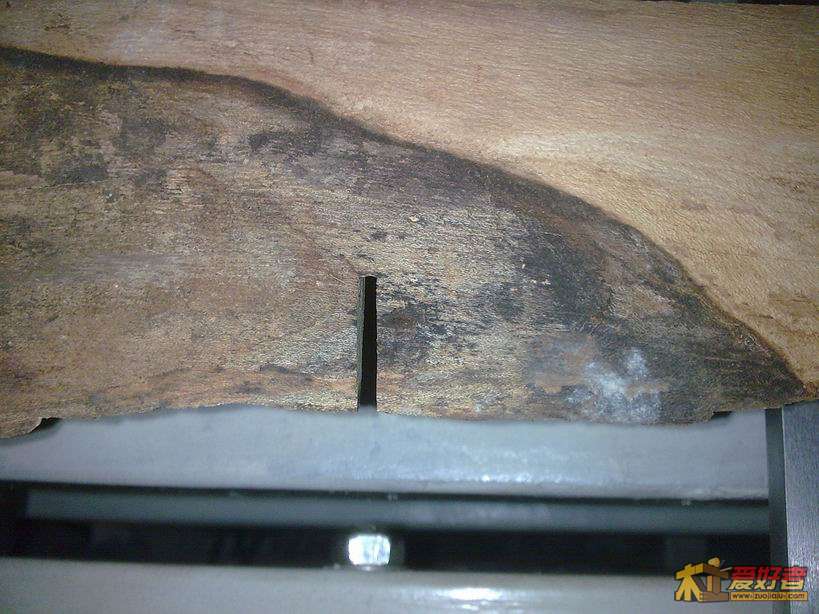

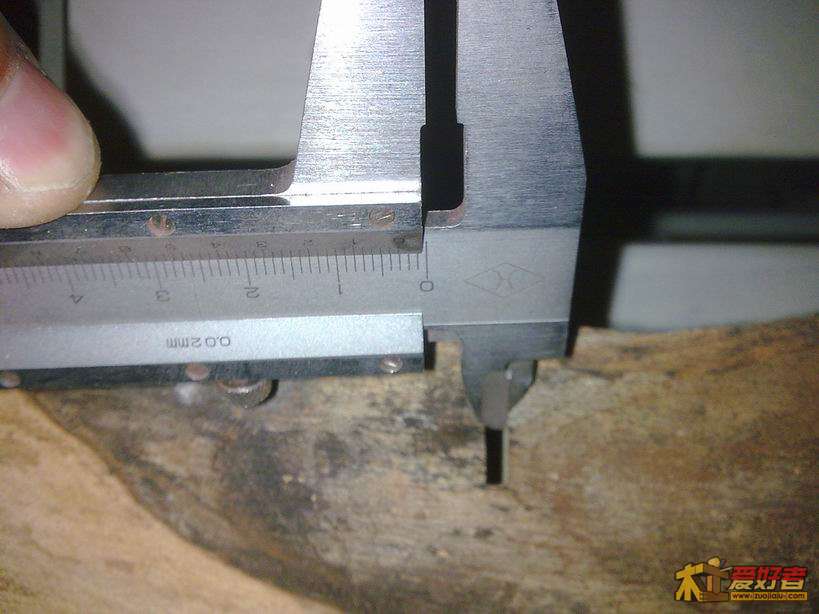

试锯了一道口子，看看偏摆对锯缝宽度影响，厚度2.2的锯片，出来的锯缝是3.3
  G4 ], C/ v" E! M$ q$ }
1 r& H; y. |4 S5 C# ~. u
0 B; i9 B0 N% m+ ~5 |

zxsan

传了2个小时，只传了两张图，第三张死活传不上来，那就看两张吧

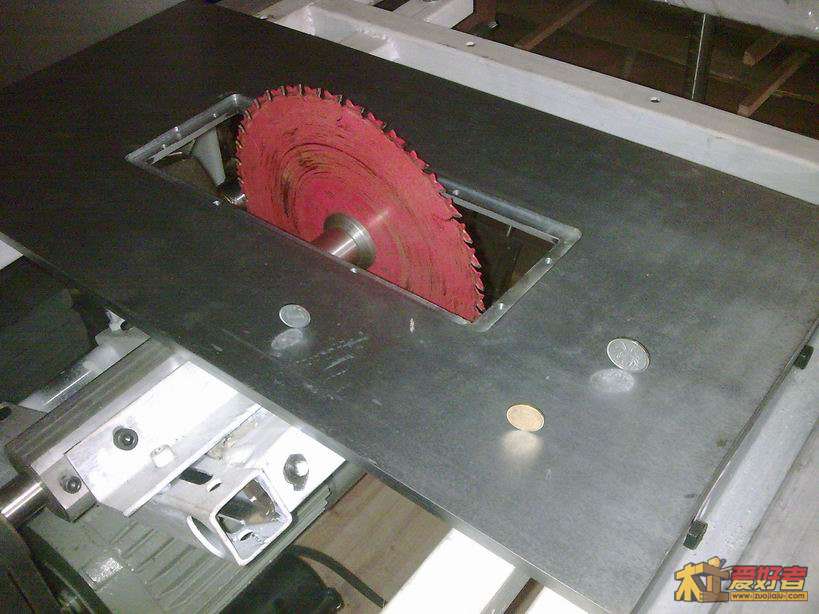

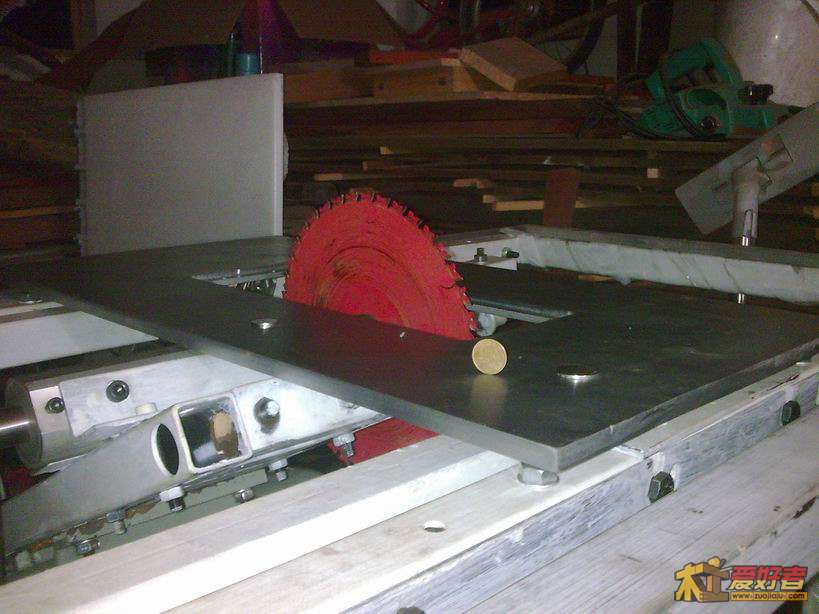

* ?. F% L: v' P, P9 ^今天回家时，摸了下口袋里有3个硬币， 就玩了下立硬币的游戏，一个1毛，一个5毛，一个1块


, O# R) Y1 [/ t* I+ N/ f9 c0 H结果是1毛、1块都到了。5毛始终屹立着


5 V8 V9 w$ ]* C: j% [7 Y电锯开动那张传不上了，只好如此了。

zxsan

今天基本搞定了靠山的锁定系统和调节系统，先说话，然后慢慢上传图片。

zxsan

% G& `1 U' L9 F
. [/ T$ G: m) H8 f很是神奇，出错几次之后刷新后就只有一张没有传上来

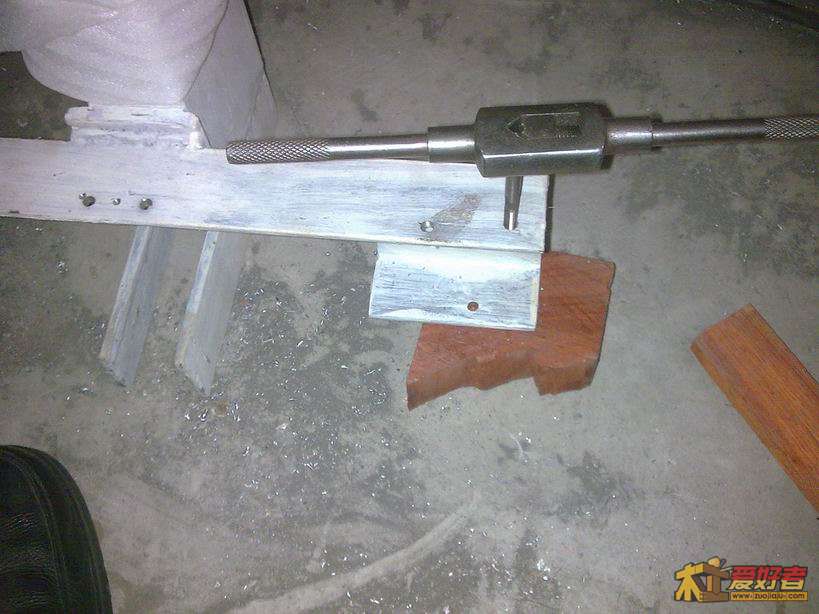

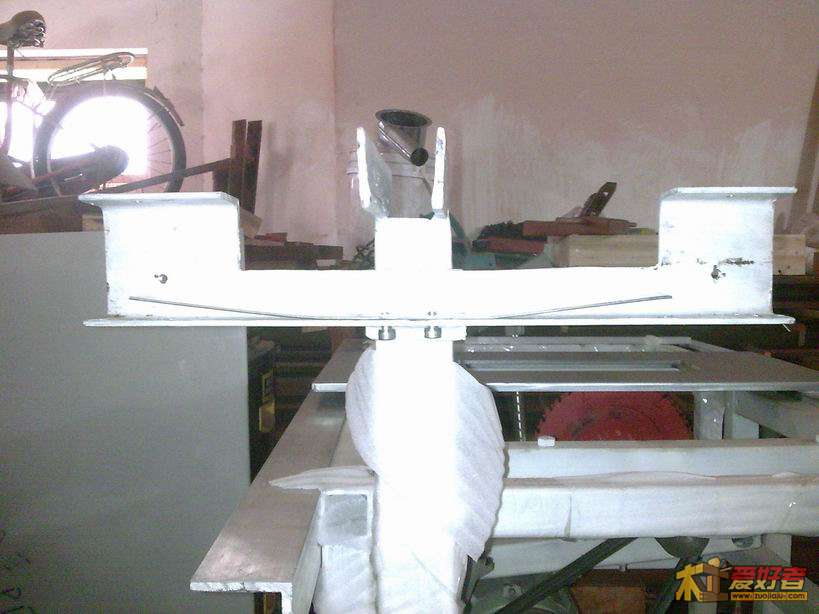

靠山打孔攻牙
2 s( `$ u6 n. b/ a6 k" b& p) i! b

, E- I! u% a, B

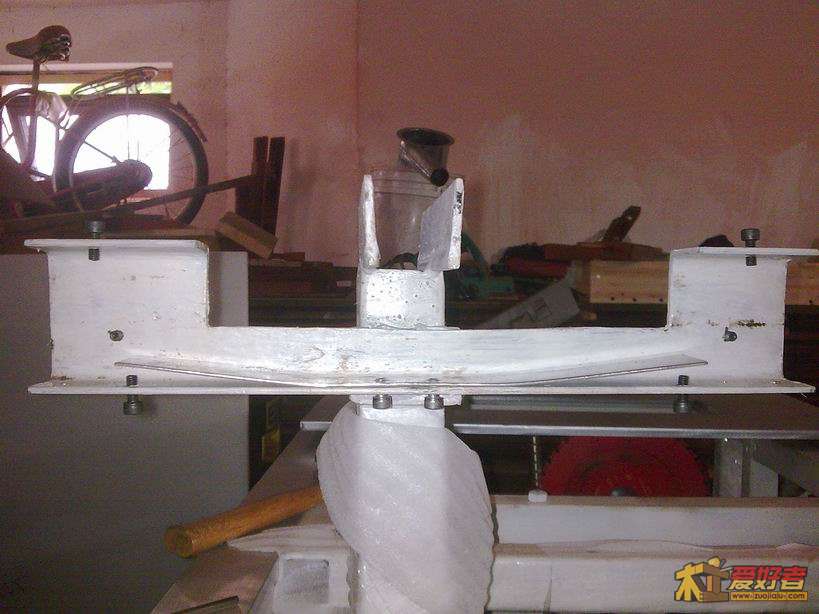

然后上压片，上螺丝
( B1 @$ n, T% R# }9 I

. i0 }) w1 k7 w& ?0 H1 U
! t( k( k6 c/ ?1 t) O- |

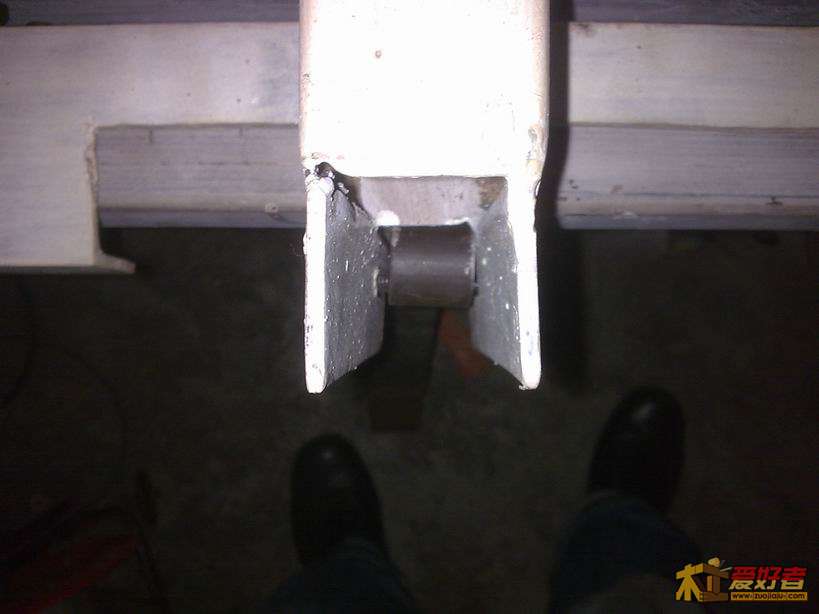

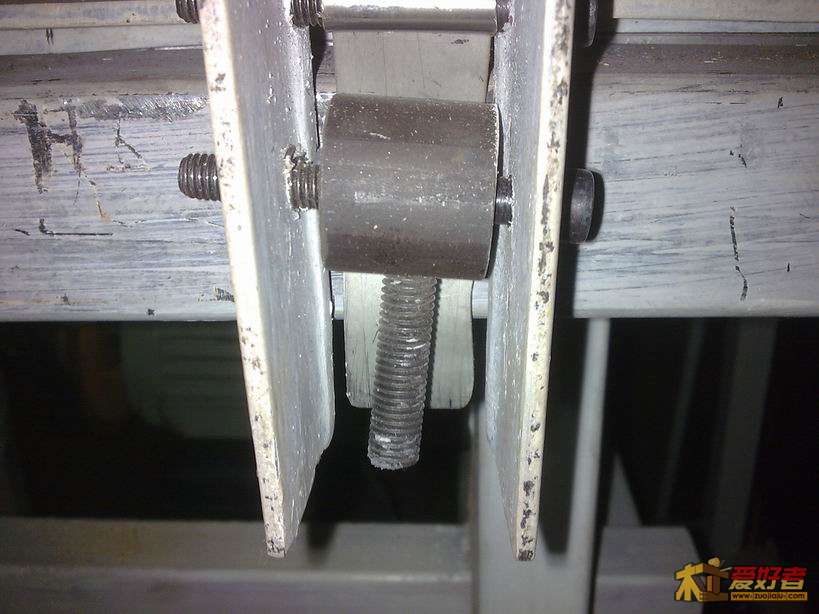

再打孔上压块，杯具了，两边的铁板挡着不能垂直钻孔，打偏掉了

, l+ o6 V& R. E* O9 v. U* \
9 U9 G, v0 e6 V# J5 O
0 b$ |9 K* r7 v) P% U2 k0 Y上面看还好，没偏太多

6 M$ B% N# K2 w0 _* M! J/ Y- o2 [; n
: b% X% X/ h" F' |3 H7 ]

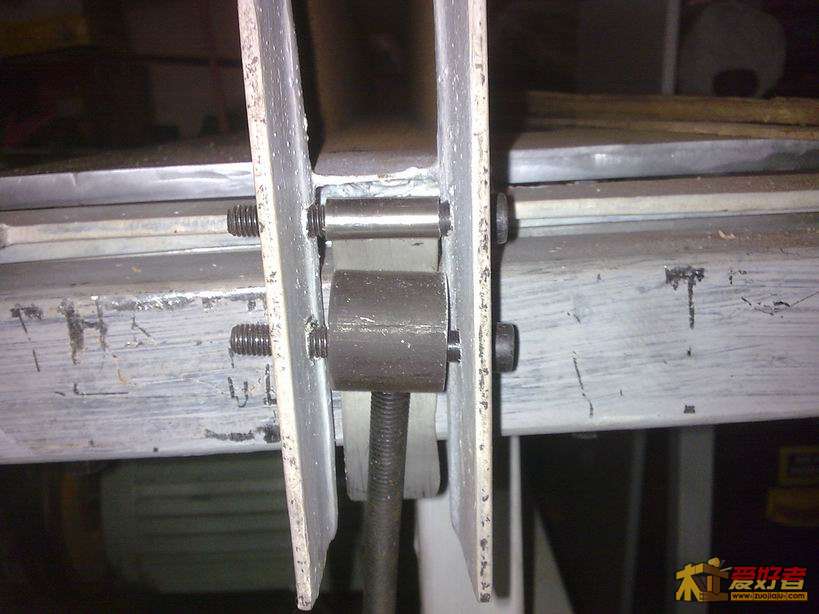

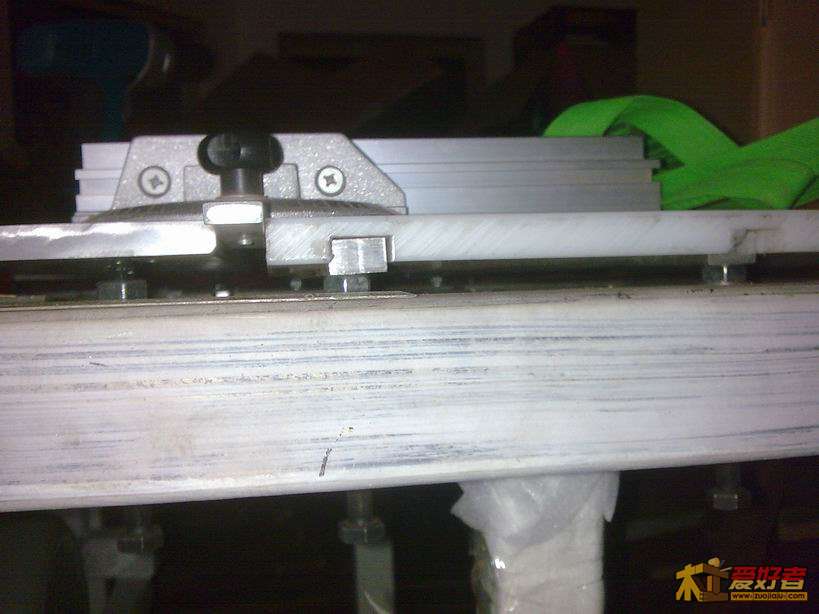

/ Y" }9 q  C7 K6 G% b5 h' X- Z; a# `压紧看看效果

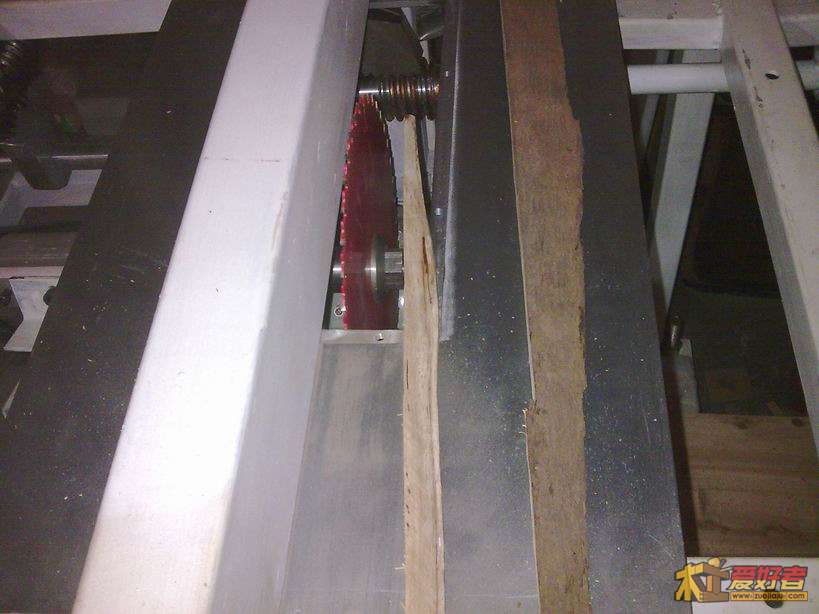

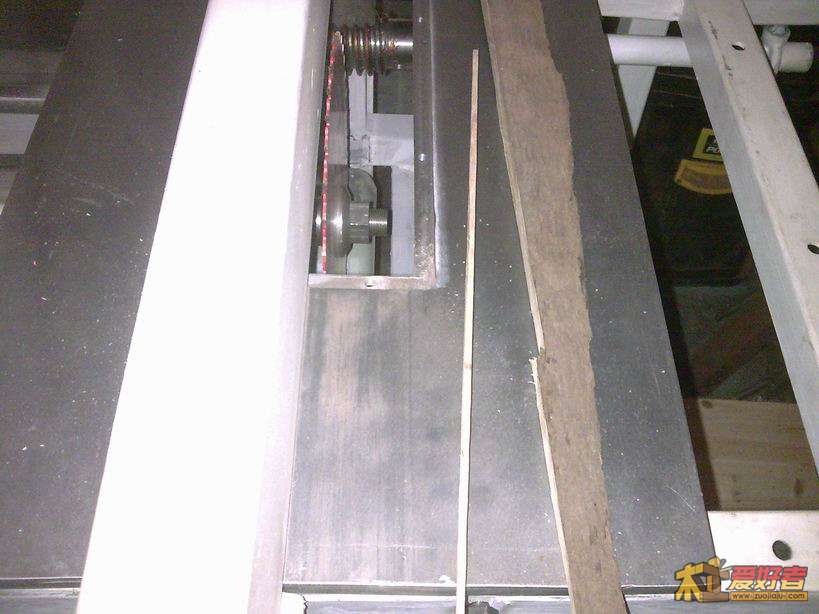

( \# U! x) _- j/ P. c/ u4 j, C虽然锯片很晃，依然能达功效，用块白皮试了下，切片片没问题
6 |: \& n- @6 L3 V, X! W: m1 ?

( G# |& J6 B0 A* l1 y

1 H8 ^* C' T/ O+ D/ L继续打孔，做压片，然后很杯具，又斜了~
+ ^$ T. V0 D1 ]1 T1 Z' e! n5 T1 _9 K
  b/ L% T0 X: h! e+ U0 E$ G7 b

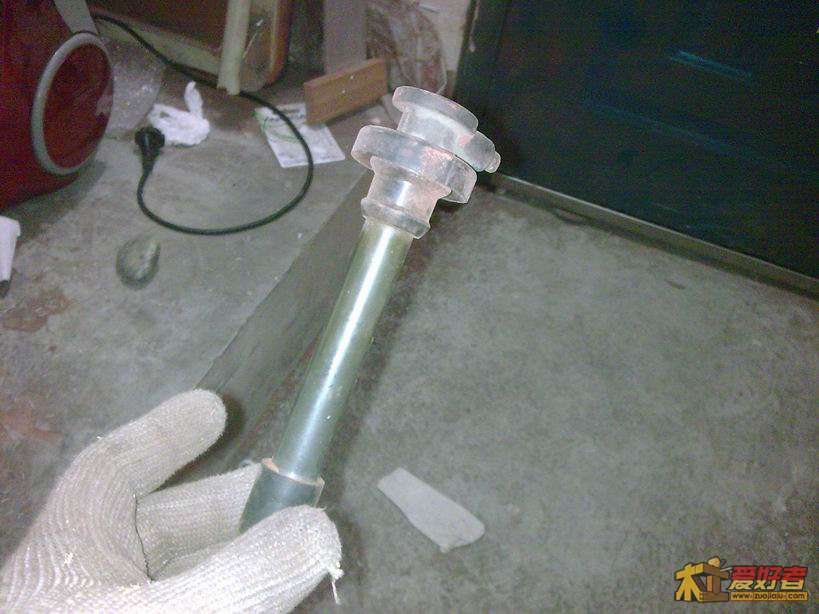

把那个螺丝把手换了，看得出来那把手是什么吗？
先上个M10牙杆，再套上把手



+ A$ U- N- j5 f9 ^3 k答案是
9 {. [+ k& K/ x0 ^, _! y5 [0 Z
# }- p0 }4 t3 K0 A看不出来？哈哈，车上换下来的分缸线做的。

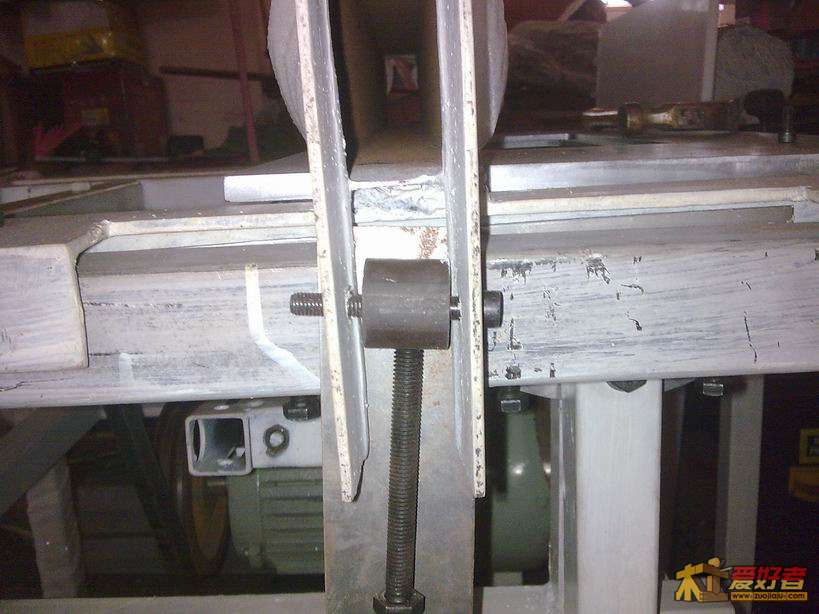

2 Y7 n4 [2 b! L还有个问题，靠山完全锁到底后，后面会翘起来
, G: L. i; Z. n/ v* u3 m- i$ H( f

估计是前面压块的下压点比后面调整螺丝位置高的原因，看来明天还是要把压块位置再重新打低一点，希望不要又打歪了。

zxsan

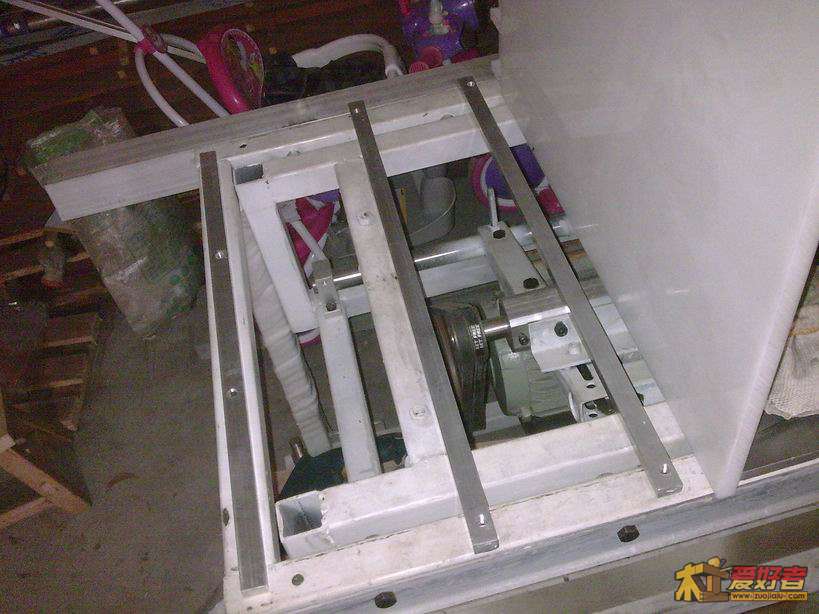

后面就是要做副台面了，还有一些细节处理：皮带轮护罩、锯片护罩，刻度尺，靠山轨道贴不锈钢，晕啊，数数事情还挺多的。

zxsan

为了做副台面，买了铝扁方，12*20的，为了做靠山，买了块240*1000*13的电木板，又去掉一百多，物价真贵啊。
1 E4 F+ R9 z7 Z2 V1 [; H+ S

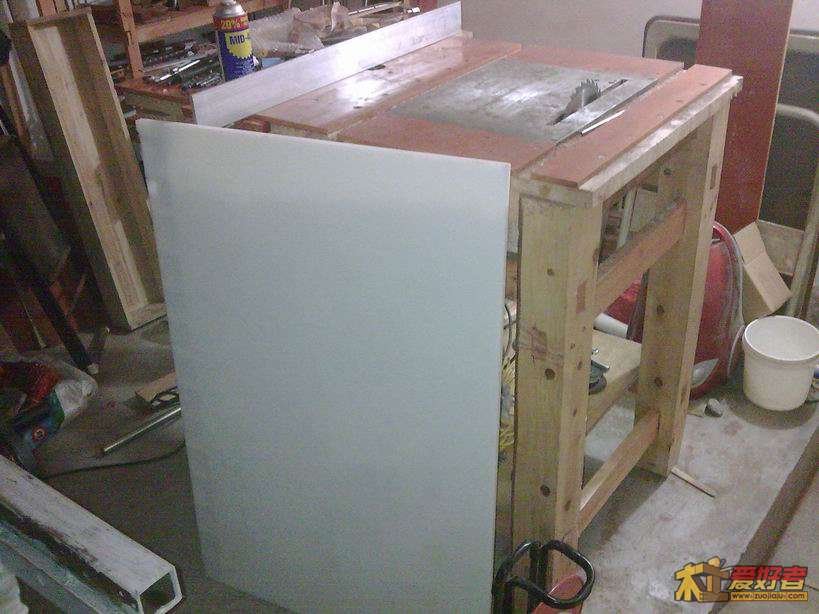

+ b2 i( p  y1 I" C; P6 P+ x5 S这是给客户做产品多出来的PE板，做台面用，16*1000*650，算钱的话要两百多，国产PE板的缺点是会变形，所以下面要做加强。
! Y$ x7 t' _' R, I* G& F

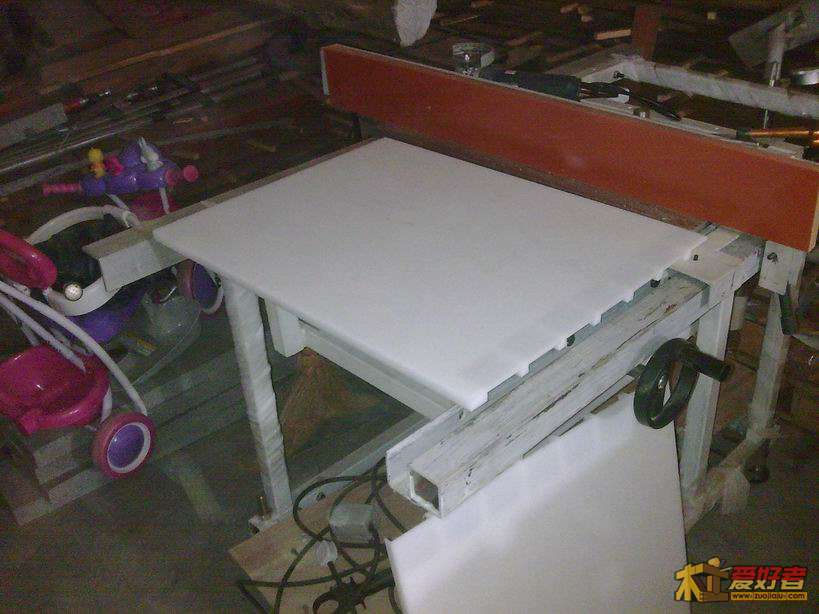

+ w3 f8 s/ i- Y  Z板子锯成两半，左边一块右边一块，还有靠山的电木也切好了，切面再用手电刨刨一下。


2 w& g( W3 V  H4 t/ v1 i7 G6 lPE板下面加强的铝扁方
, n! Z: N! b" x6 }
" o) K6 B- l, W/ _8 B& C& X0 R
3 f+ b5 w+ D! M9 I打孔攻牙，今天下午再在PE板上开槽，固定好铝条。
$ ^; b3 Q/ H% C+ Q7 H& O. y' f

1742207093

难度不小

zxsan

上传图片真难啊，上一张发一贴吧，不然没完没了

* _1 |5 t- F5 ~7 u. J

zxsan

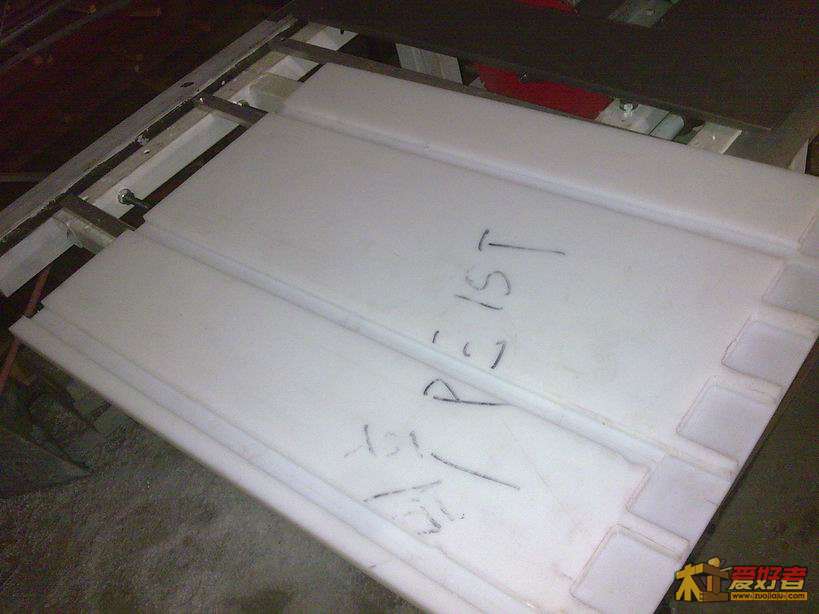

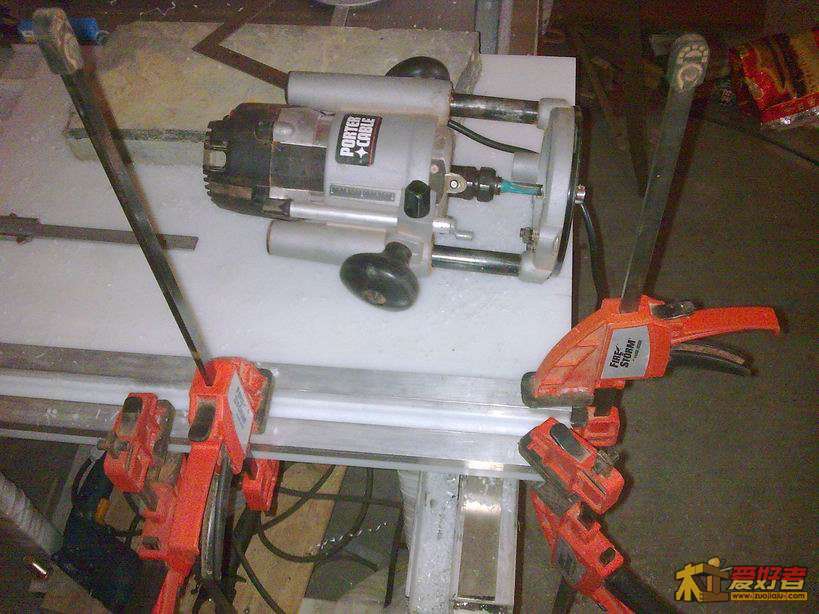

嗯，又传上来一张，PE板开槽

zxsan

PE板开好槽，扣在3根铝条上，明天把铝条固定在板上就行了。

新口子

佩服！LZ加油！

zxsan

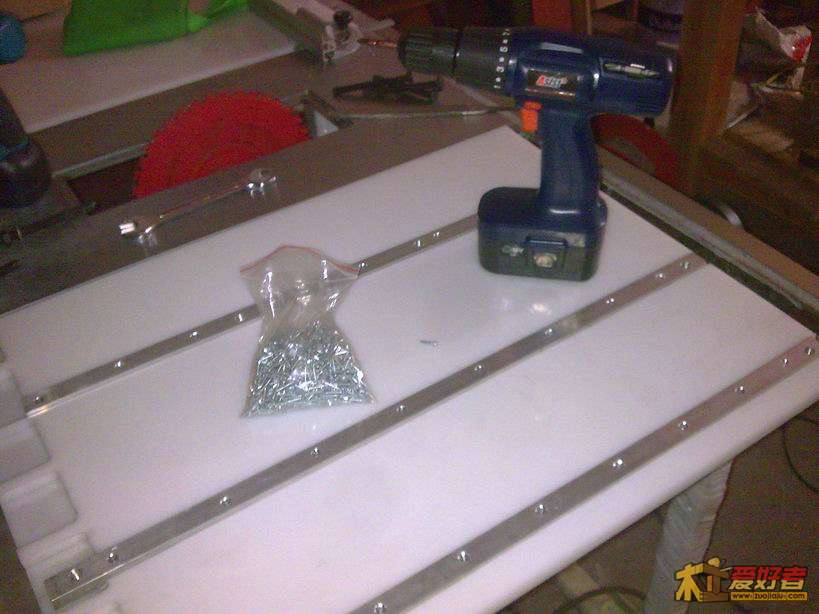

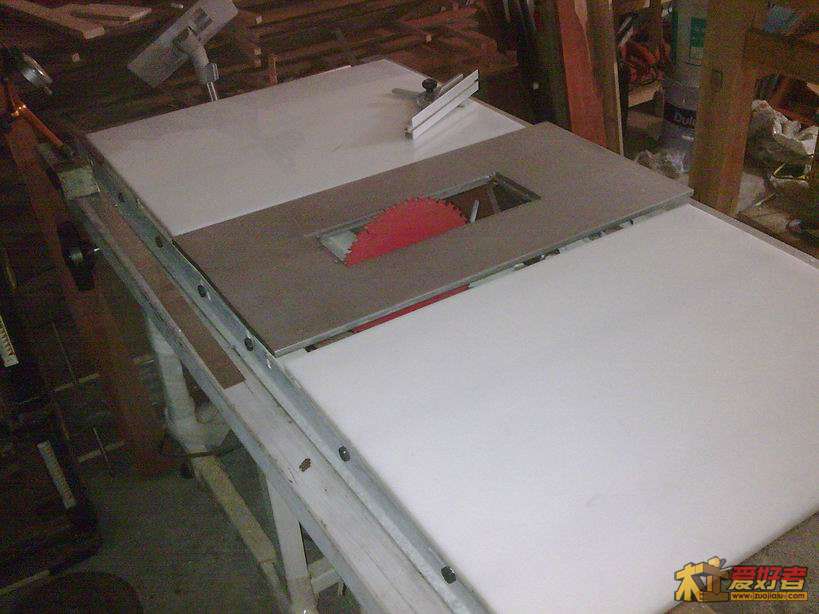

今天才把铝条固定到板子上
, ~, _9 l2 M; i1 Y. h" e. l- E

renzaijianghu

zxsan 发表于 2012-5-22 23:47
/ _! Y8 ]- \& @1 h今天才把铝条固定到板子上

& H: G. p; N( H5 l  V) h5 m" k' A请问pe板耐磨吗？？

zxsan

今天移动上门修宽带了，趁着刚修好，肯定快的时候赶快试试发图
7 h6 q1 K& Y  Q1 ^  v

/ ^/ S1 z1 O4 N) B) ?4 J- a

2 b0 K+ @, V  b3 N# Z% o$ V


( A/ }! }8 J) b
/ A6 J! K1 c! T* }1 k3 r5 i
( d% O: C" ?7 R1 v% U$ y" K
