正在仿制6000美金的木工CNC

yyreg

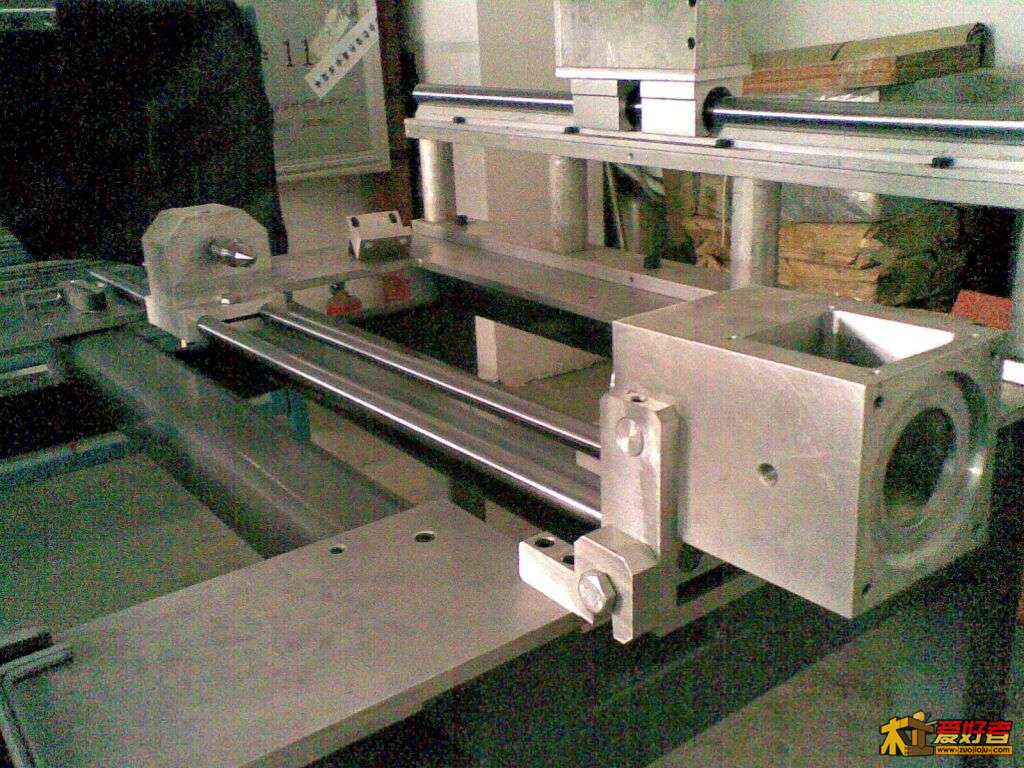

今天，又装了一下，发现了问题，X轴，4个直线轴承规格不对，还不好买，呵，要改了，暂停一下，増加孔可以解决问题。

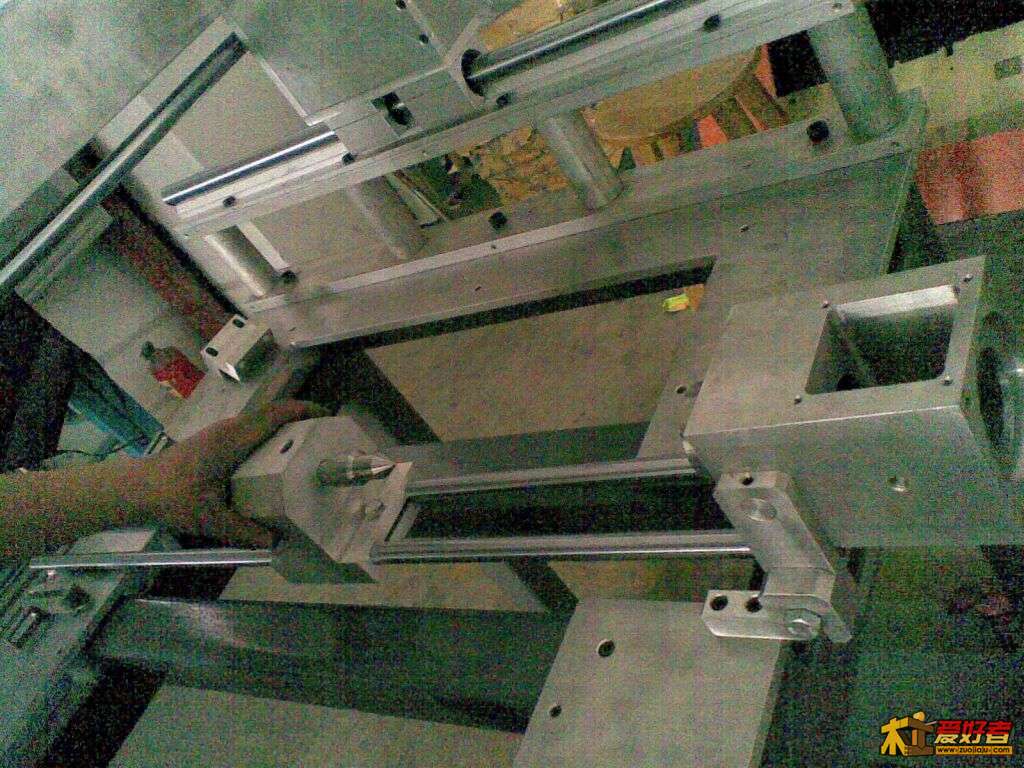

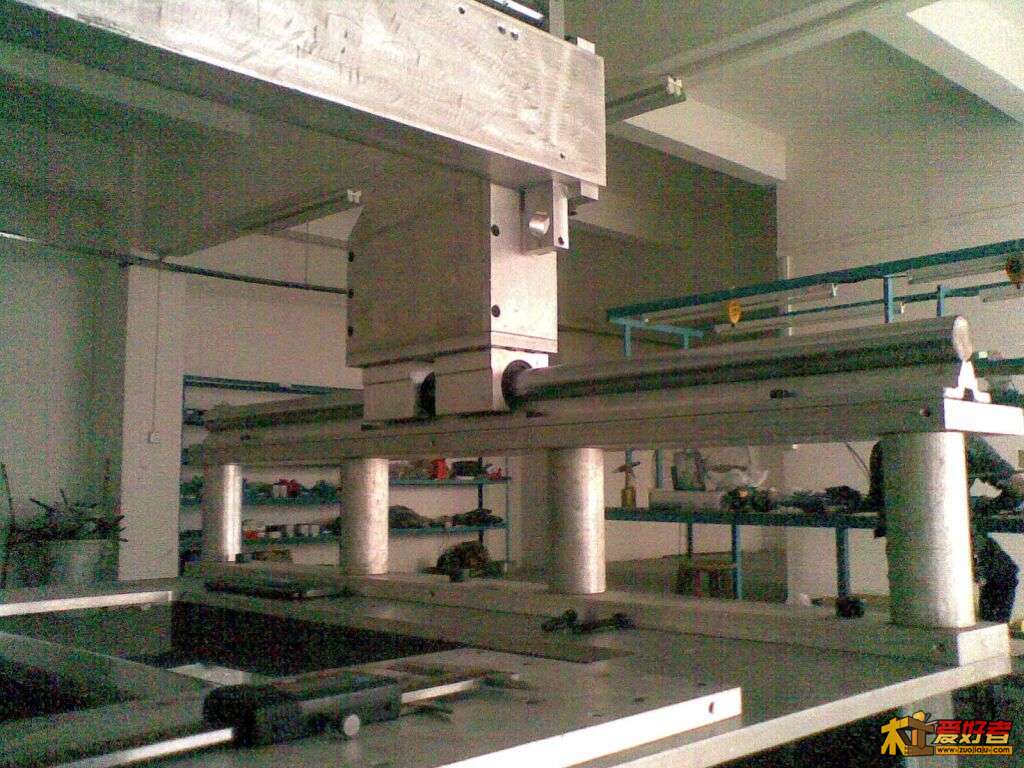

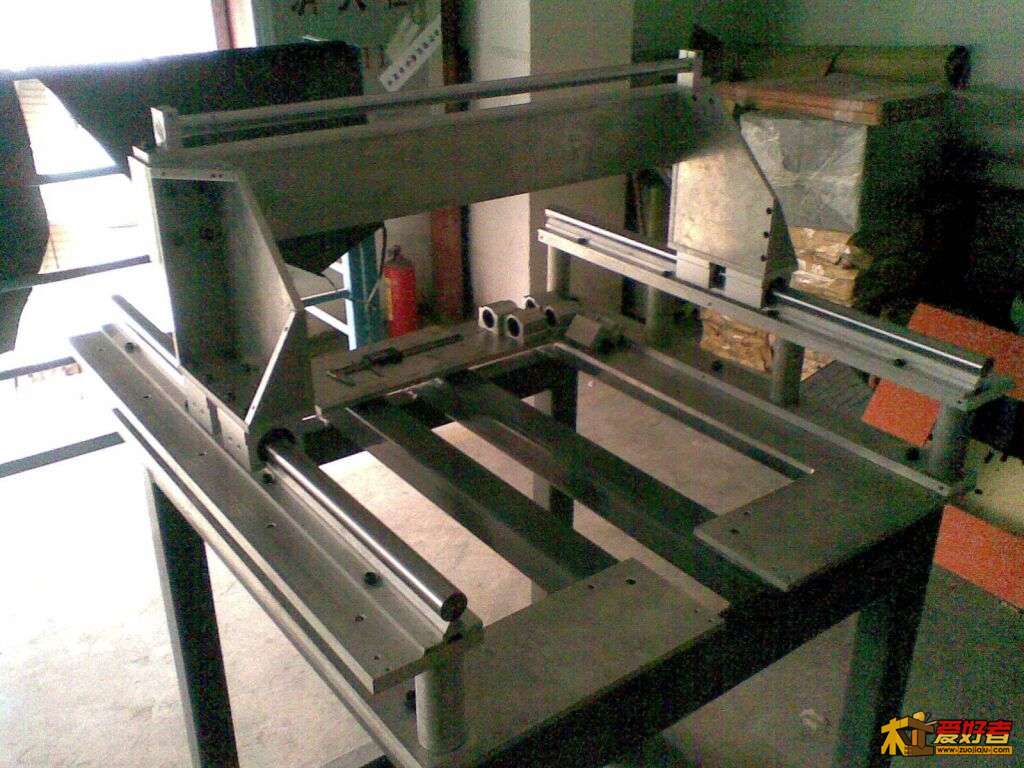

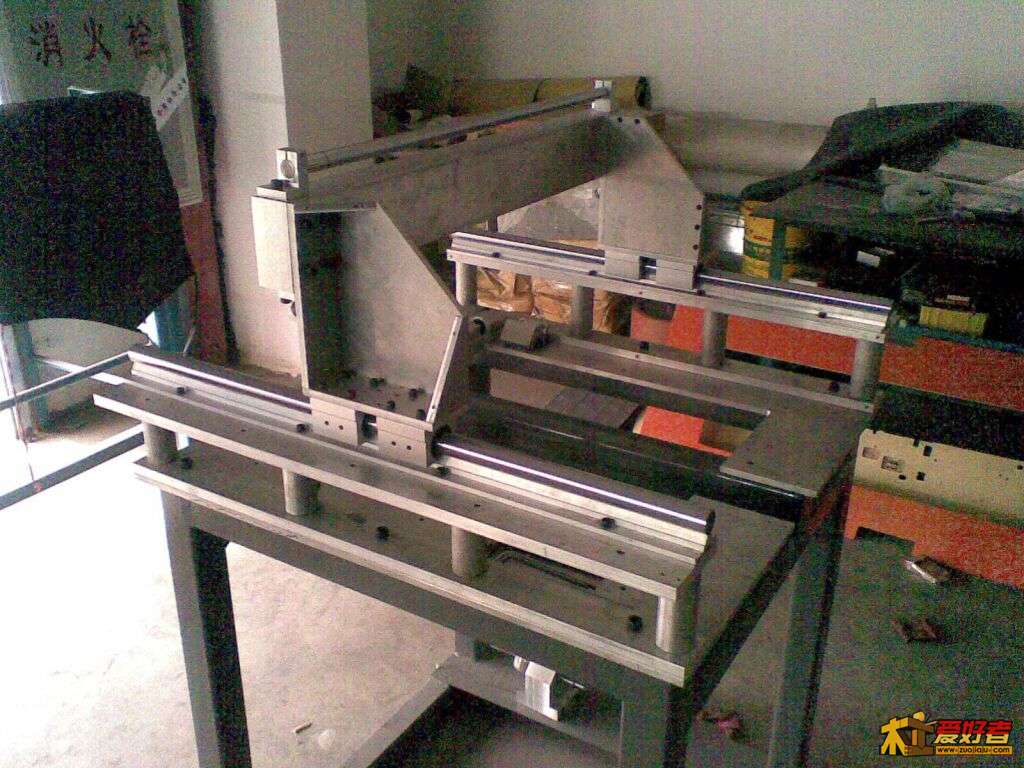

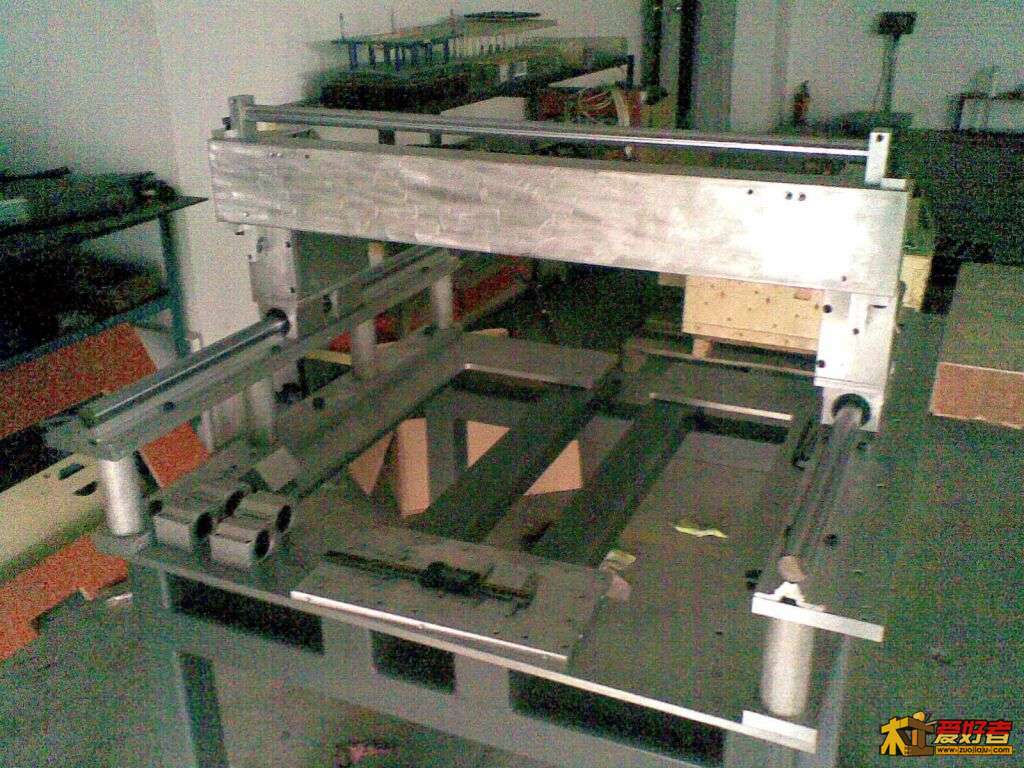

( P9 F5 R7 d! _. ]3 P龙门架起来了，Y轴可以，还算滑顺，不过得校一下。
) q0 J2 A6 u. l5 U+ A% v3 q$ x- N0 y呵，上图，还是。
0 e7 p' }( b. I! G' u  N

. {: c' o' B2 \6 t5 b2 {
. b  p0 j% L, c4 j3 t  J
. t) V/ N8 [1 t4 y
& ^8 r  i" ]+ E  C6 ]% {不好意思，2个月的期限将至，看情形，可能会略超出一点。

班大师

X轴 设计的 超重了

螭虎

看了帖子，非常的支持楼主，并希望能得到一个楼主的四轴机器。很受诱惑啊，祝你成功。其实也一定成功的！

飓风尊者

支持，加油
# ], |) l. k7 y* k6 W3 k

17335e9481c05fe

这个论坛RMB玩家开始多了。

随风飘过

X轴的基座为何不用型材，这样貌似太重。还有Y轴的支架设计太复杂点。

快乐男生

我做的齿条传动间隙有2MM,不知怎么做了.1模齿条13齿的齿轮用手来回推有2MM的间隙.请高手指点一下

yyreg

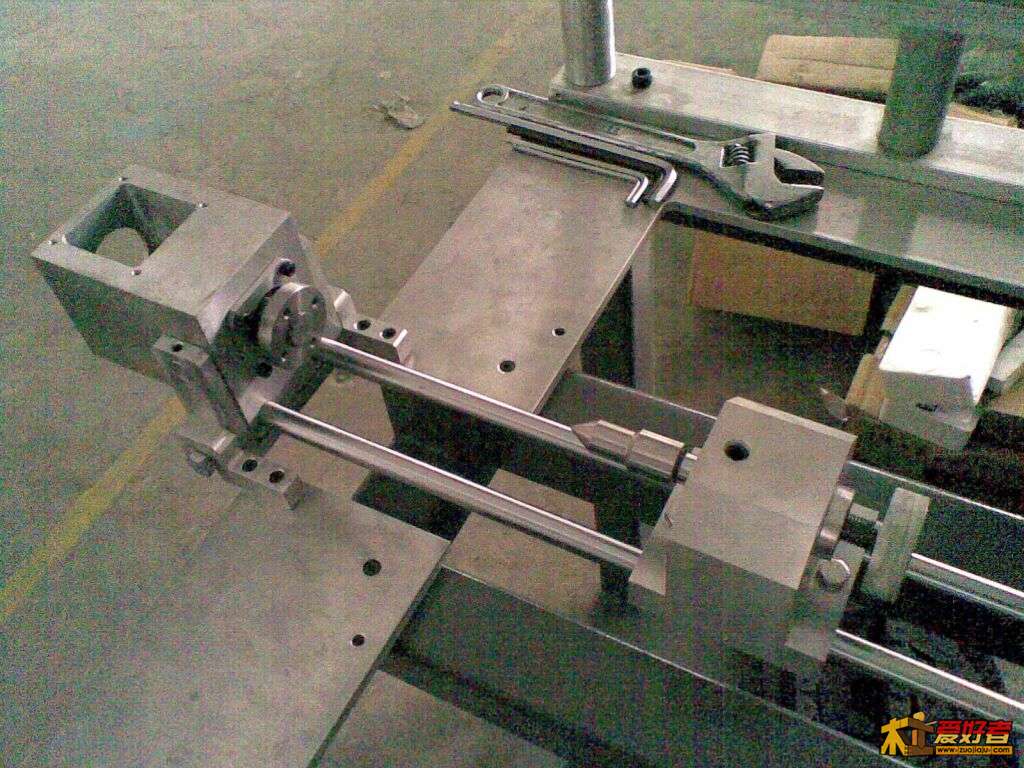

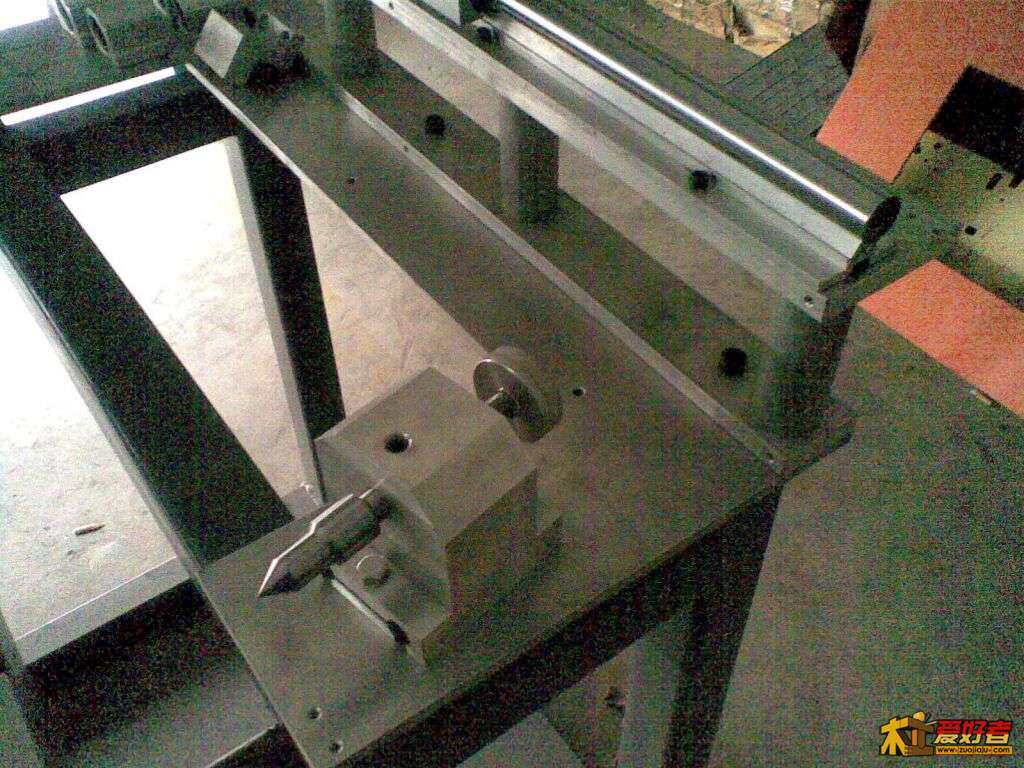

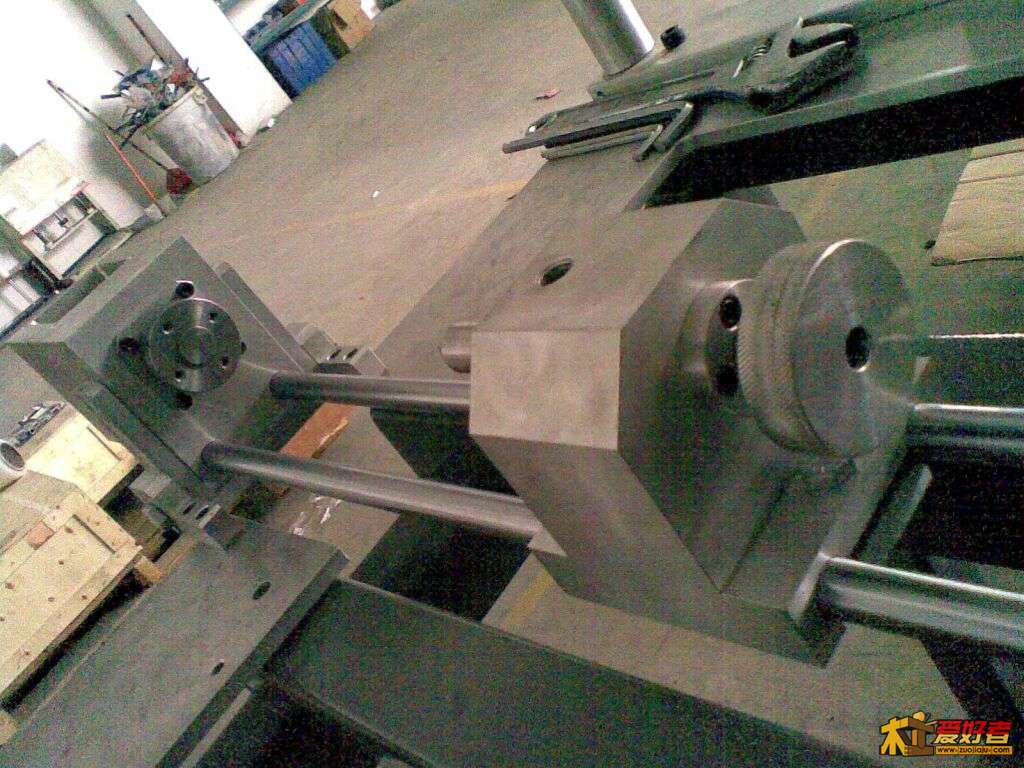

今天装上了A轴，呵，尾座是可拆卸的，电机侧（人站位处）可调整至下沉状态，当不用时。后侧（尾座方向）可上调，以保证车铣条状木料呈现锥度。
3 ]) A2 M. I6 M5 t# l) s6 u7 [# ^4 t1 J5 o  e上图，4张，呵。
* j( ~# ?3 a, h) W; i

* ^# p1 Q) T6 s& U  w. Z, T
9 [( Z4 E' ^; l3 ~) g
电机都还没装上去，总共5个，其中4个是57的，1个为86的用于A轴。
……继续中。。。

yyreg

( C* K& l: `4 u, n: B' x) c- l3 u! h

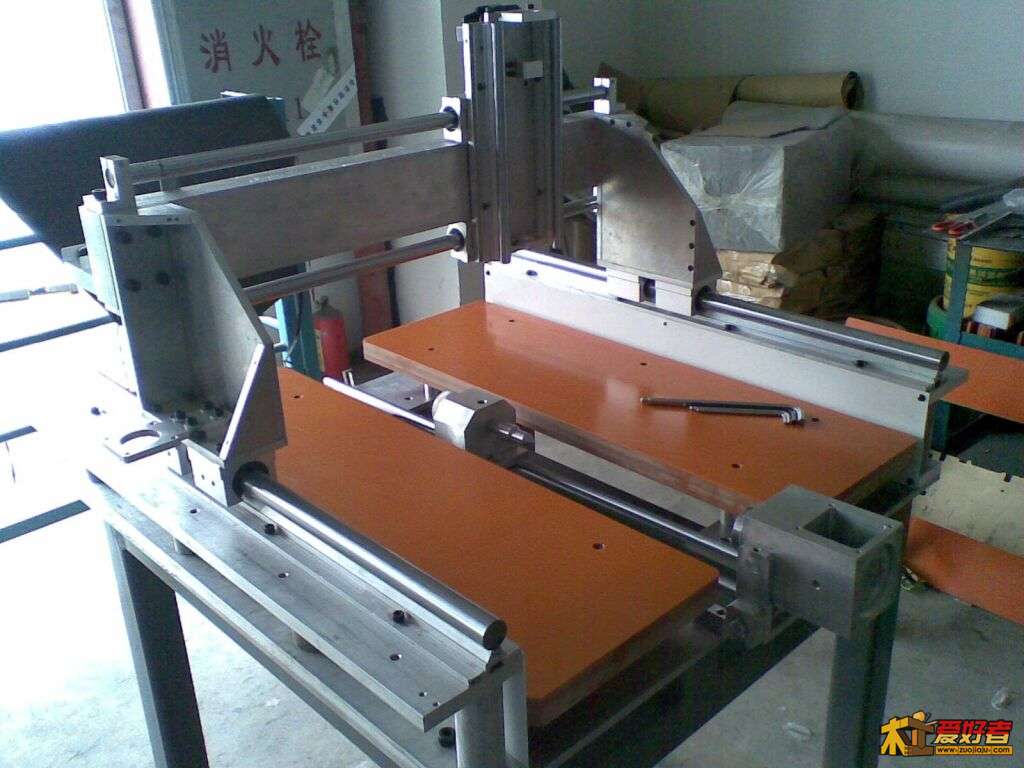

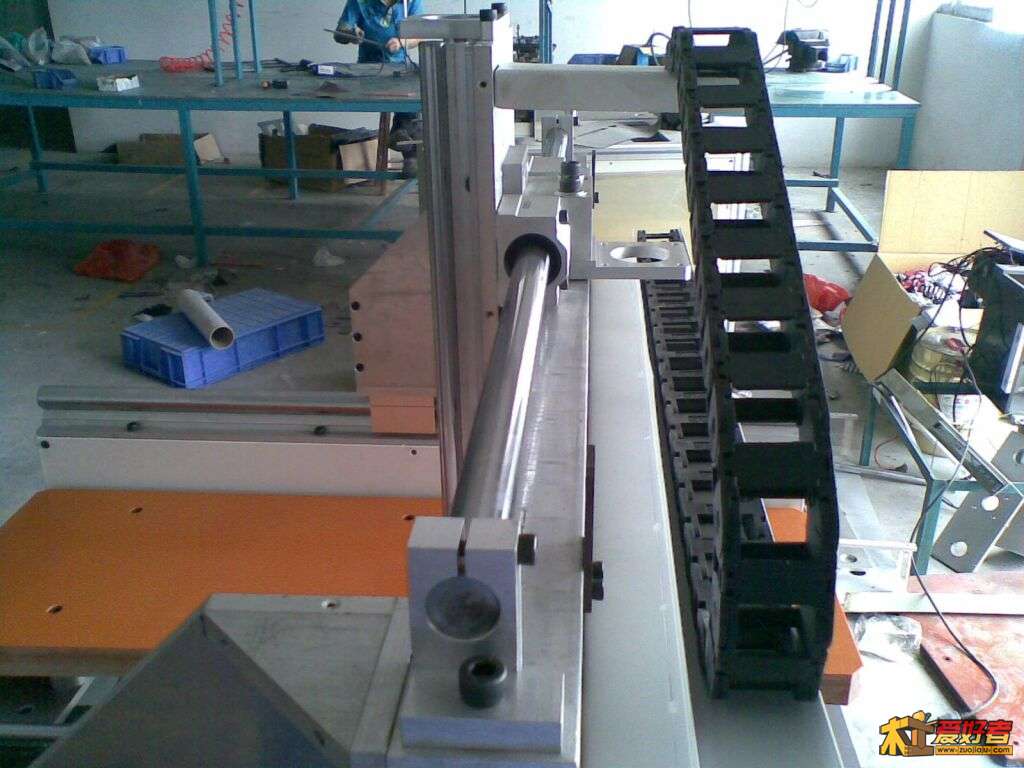

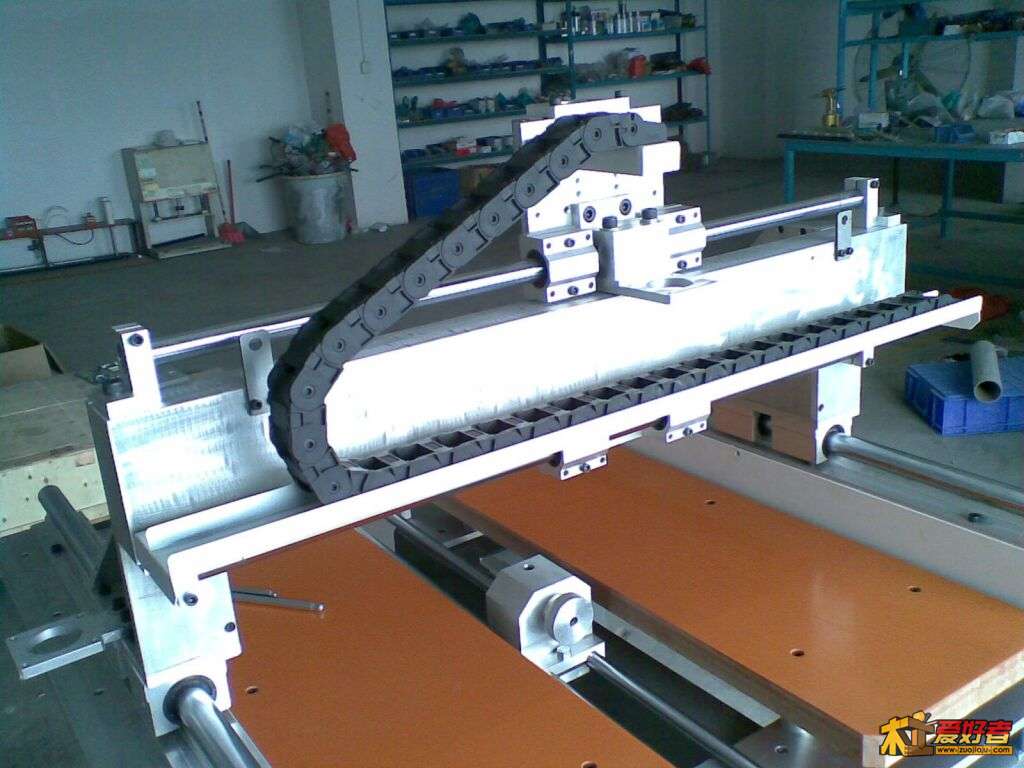

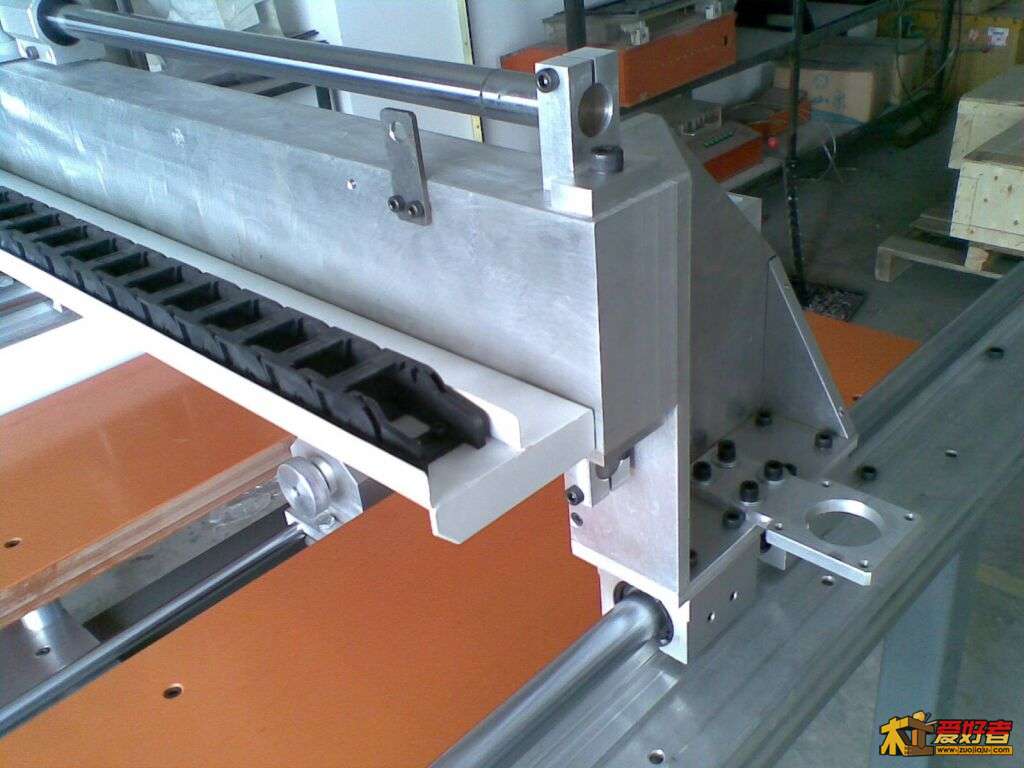

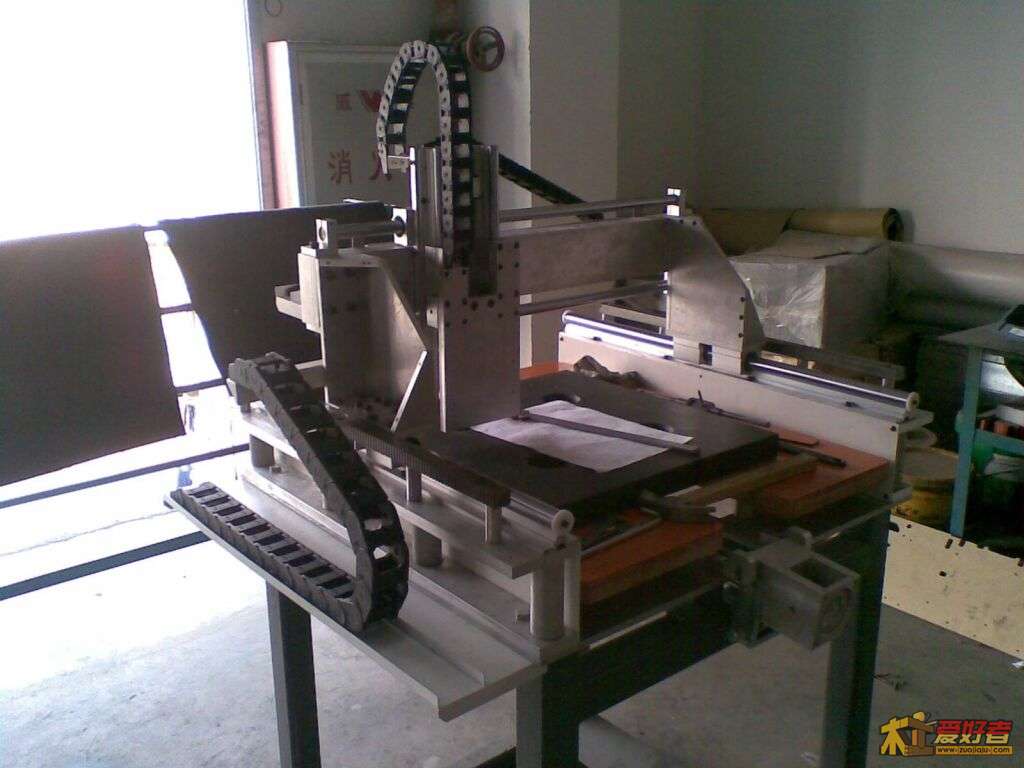

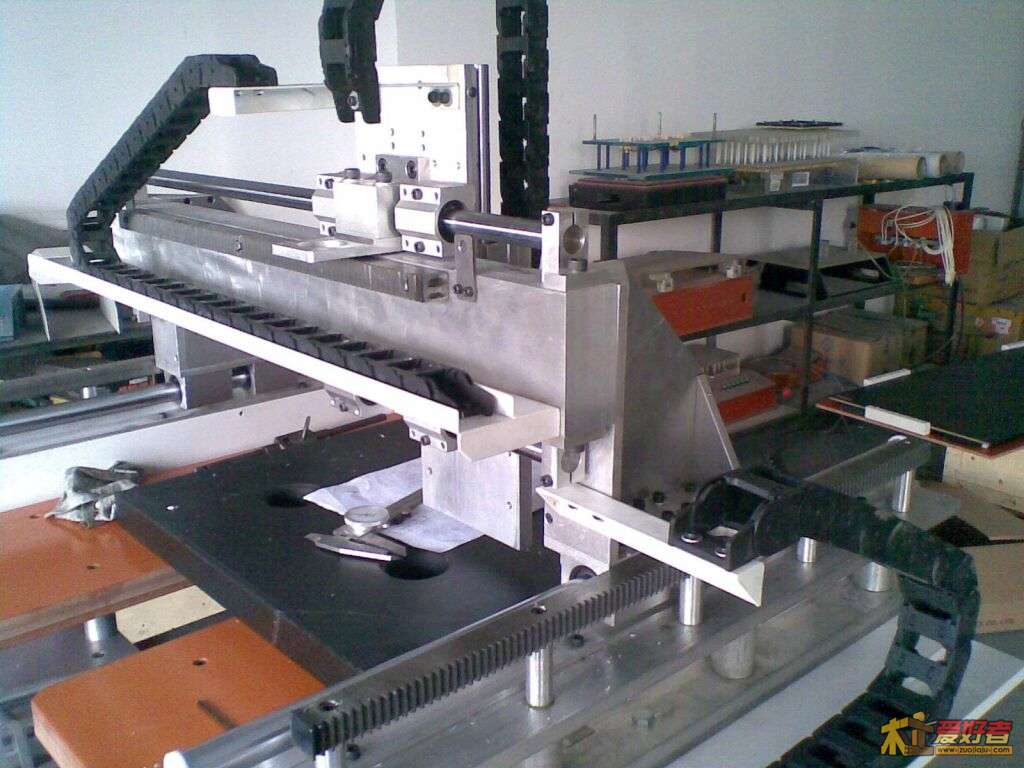

7 ~8 }$ D+ e- p/ \9 O2 N" F加了工作台板，X、Y轴的拖链。
$ {4 l& Y0 X# b# E4 G" a8 G0 j工作台板是两块加厚的电木板。
呵，看图。
% p  p) C' R& |, }& o8 Z
) P% q. X, }! F


哈，材料都是扎实的有点过了，感觉。也许真用时，这些的坚固都是应该的。

voom

这个搞大了~~

紫海雅阁

期待作品 的确需要时间和耐心和好的设计

trombone

门外汉想问个小白问题，齿轮齿条和丝杆传动比较各有什么优缺点？个人感觉齿条毕竟不是金属，变形什么的总是难免，这样的话精度是不是就会受影响？

波波威002

加油！这东西好啊！

jinshuizhu

加油！加油！

yyreg

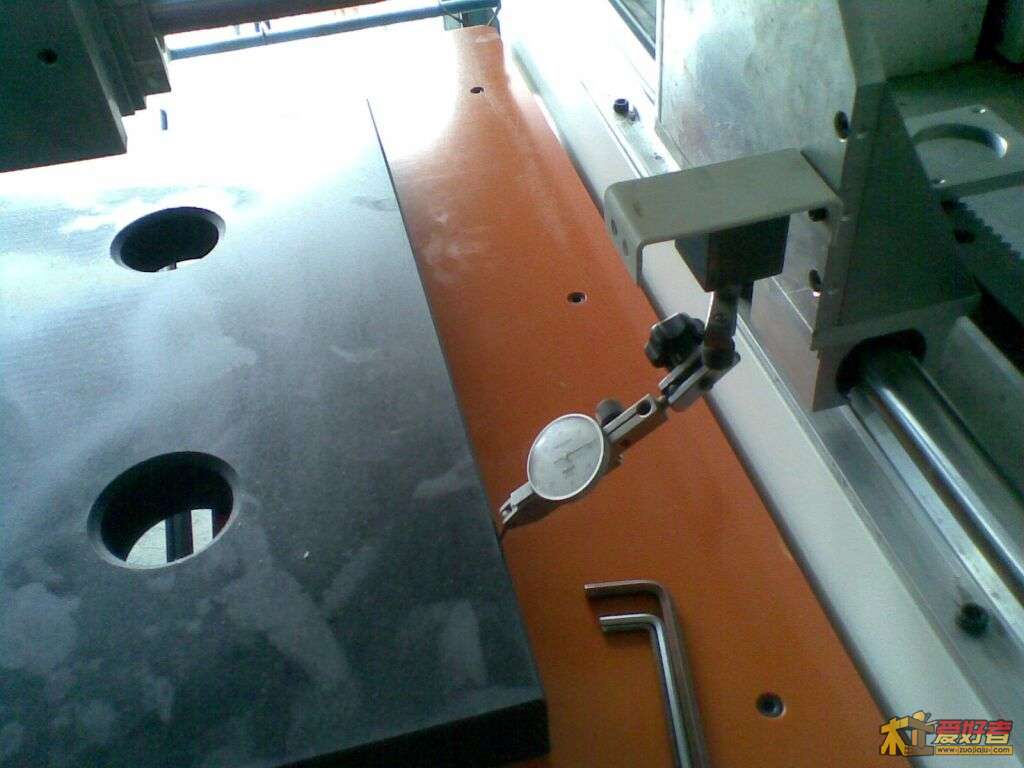

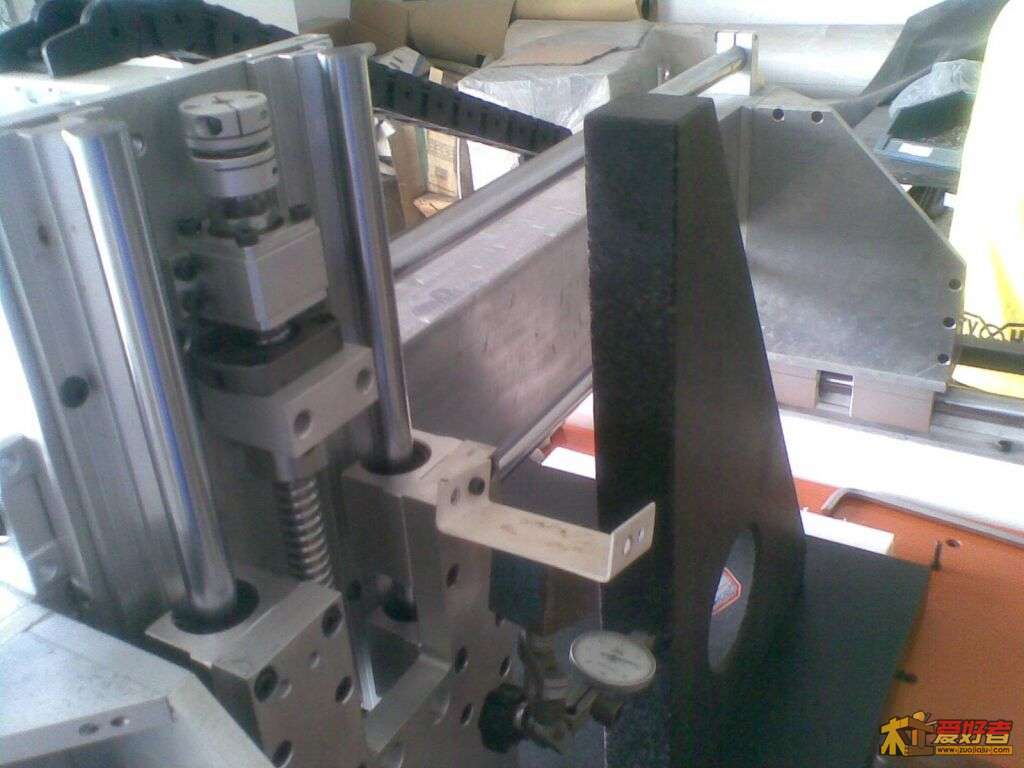

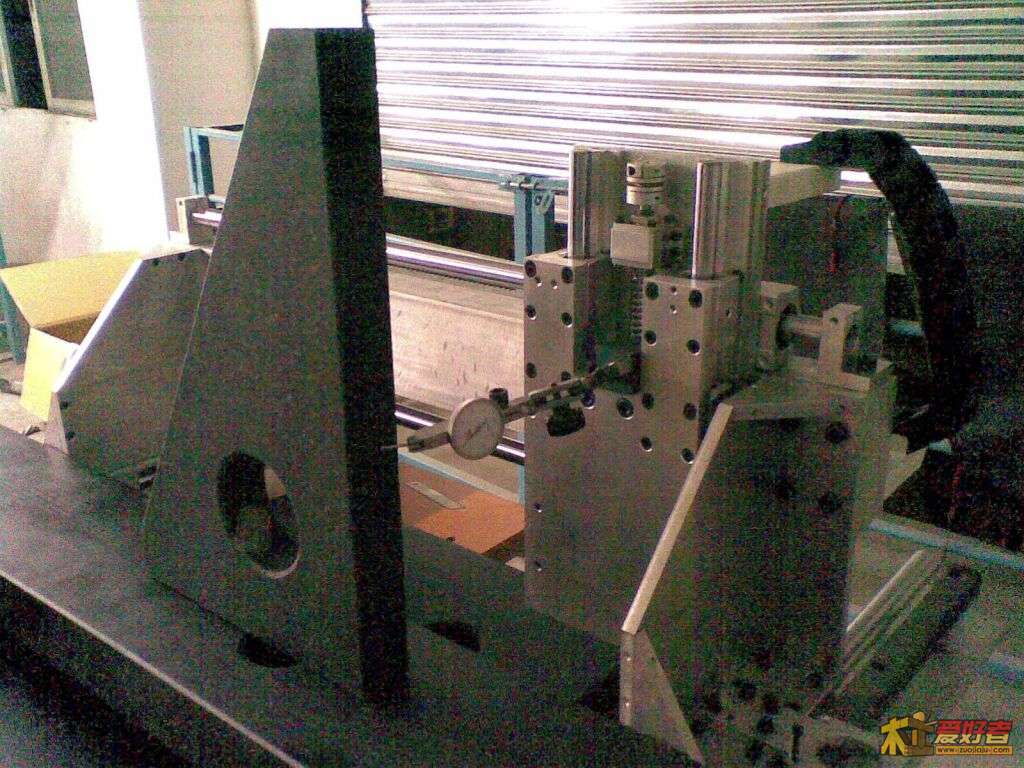

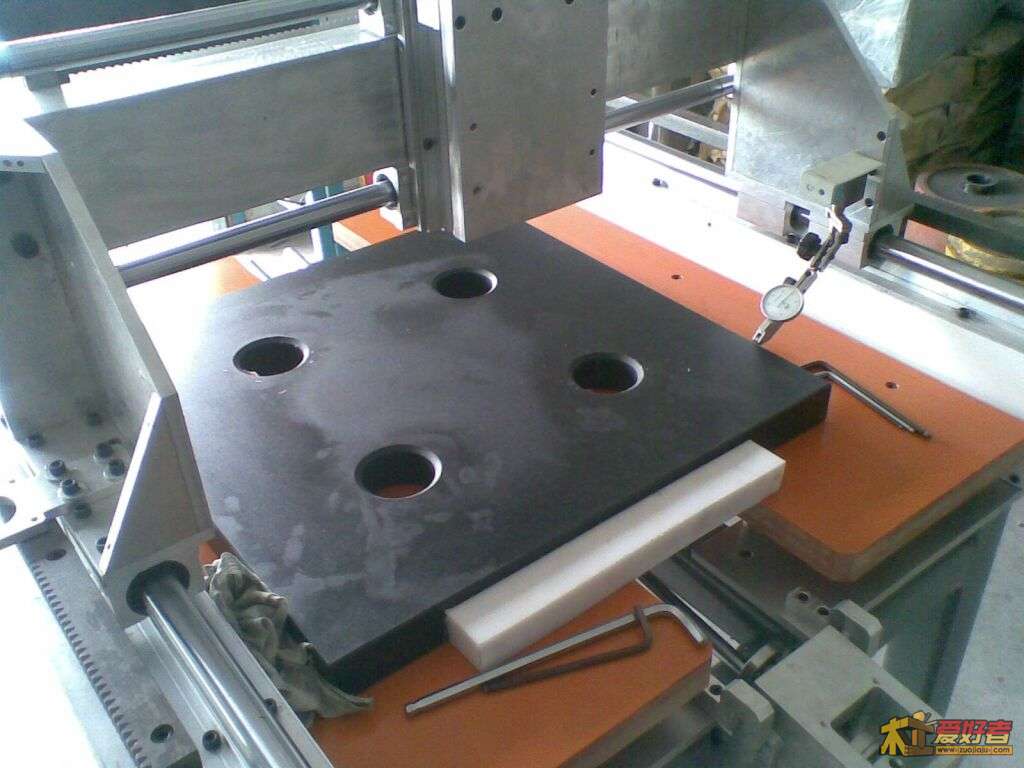

    目前，处在精调阶段，为了调校好机械精度，使用了专业的校尺，花岗岩做的，有直尺、角尺、平板尺，有它们的精度做支撑，此木工雕刻机的精度会有保障。
    上图。
$ O  O! R# @4 _) C

  I3 J: w  r  k
: y2 @; U8 T' y( z- j  h1 r6 U$ E
4 b3 ^7 Y$ k- S: [3 l  h
$ d! ~, @, ?0 g4 I, S( D; }' T" G
    这些调好了，就装齿轮、步机、主轴。。。
    谢谢您的支持。
