楼主: yyreg

正在仿制6000美金的木工CNC

   火... [复制链接]
头像被屏蔽
发表于 2012-2-5 12:49:15 | 显示全部楼层
朋友啥时也帮我弄一个啊,一定重谢!
回复 支持 反对

使用道具 举报

发表于 2012-2-5 14:08:09 | 显示全部楼层
Y轴齿条我觉得不应该用圆柱支起来,不稳定。$ Z2 t  h" ~* O. ]# Z8 h
回复 支持 反对

使用道具 举报

发表于 2012-2-5 15:15:28 | 显示全部楼层
期待楼主心想事成& ^2 C8 }* E3 k
回复 支持 反对

使用道具 举报

发表于 2012-2-5 18:10:22 | 显示全部楼层
期待大作!!!
回复 支持 反对

使用道具 举报

发表于 2012-2-5 21:57:35 | 显示全部楼层
支持,加油
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-2-5 23:24:36 | 显示全部楼层
xutong 发表于 2012-2-5 14:08
6 w8 Q& a( u$ _, T9 l( uY轴齿条我觉得不应该用圆柱支起来,不稳定。
% G# o: ^+ ~1 E
用料结实,可以保证稳定性,加高的原因是为了减少木屑在此留存的可能性,基于此目的齿条的位置越高越好,权衡之下,定在目前这个高度。
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2012-2-6 10:54:50 | 显示全部楼层
本帖最后由 yyreg 于 2012-2-6 12:38 编辑 # i% ~: W) s% s* m4 ]! \

! f4 S& M: j- m1 j2 a5 k接着来。。。哈。' @  q( R6 x/ w: [( O
& k( D7 a7 h4 X/ U0 b
装配图都出完了,接下来我们做了研讨,对每一个细节,包括用料、结构、走线、干涉,分轴划块,如此,即对每一条线,如步机线、主轴线、限位开关线,对每个轴的滑动范围,对每个模块结构的刚性及精度,等等,都进行了评点,并做了最终确定。
4 m5 P" X. P) z/ Z8 p. b& \5 w1 r2 P# Y) f/ C5 j
有争议的部分列出来:
0 d6 N, Q- }7 g, b7 x1 r/ P就一条,机身与底座是一体集成好,还是分成上下两节方便?当然,从稳定性和精度上考量,一体肯定好,但是,有但是么?我咋觉得分开来舒服呢?
' E9 l5 U- q5 H您,认为怎么处理为好?) ]& {) `- ?& L- _" T; Z

6 }& k/ w7 p$ X1 p7 k. ]另外,关于主轴,讨论时,提了一个问题,能不能让主轴可变角度,比如,让主轴夹刀与XY平面平行?这样做的好处,它即刻变成了一个绝佳的平钻,沿Z轴向可升可降,此时是将ZX看作加工平面,Y轴相当于原Z轴在深度上加工,不是专门有木工平钻机器么,在此顺便予以实现,这是其一;其二,可以对平放在工作台面上的木料加工榫头,而不必一定要在竖直向夹持才能加工榫头。
6 N9 K: m! k: T; Y# q8 S/ M哈,如此一加,成本增加几何?8 t$ K  i# t7 q# N& Q
如何定位新增结构与原竖直夹持机构的功用?
: {: P- I! H' D5 Y# W0 _+ V想过,不冲突,原竖直适于做小件,不长的,符合加工习惯;新增水平结构,对木料长度没了限制,可以在关键需求上做最大适应。2 m3 X! j3 ~1 J, S) ^
呵,这项改变是可以实现的,相对也不会增加多少成本,那么,决定再改图,后续会更新此部分装配图。这么去细改的原因也只有一个,让它能好好干活儿。
0 @4 N- j5 `: `. u' m9 h  B% c
7 h0 n! z( K5 n4 h6 Y到此,我们的工作已经进入了下一个环节——出工件图,用于生产加工,哈,开始喽!8 h) [2 v3 R, t- ]7 }' Y
  i0 v+ S1 ?1 H/ @" e

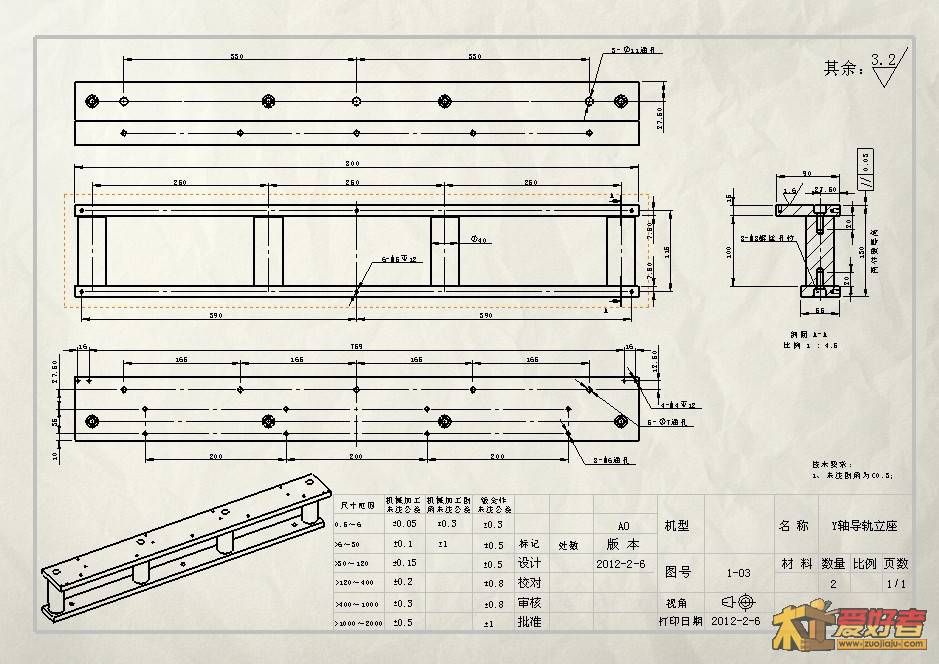

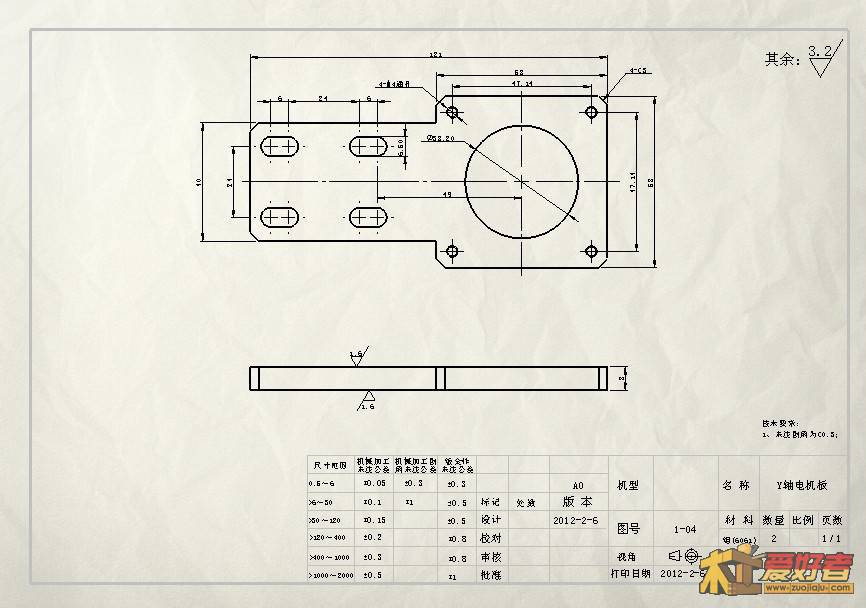

上图是硬道理,见图(部分图):
+ [1 L! f" `+ w4 W' M2 w2 [ 龙门支架.jpg : t' {0 X  H+ x

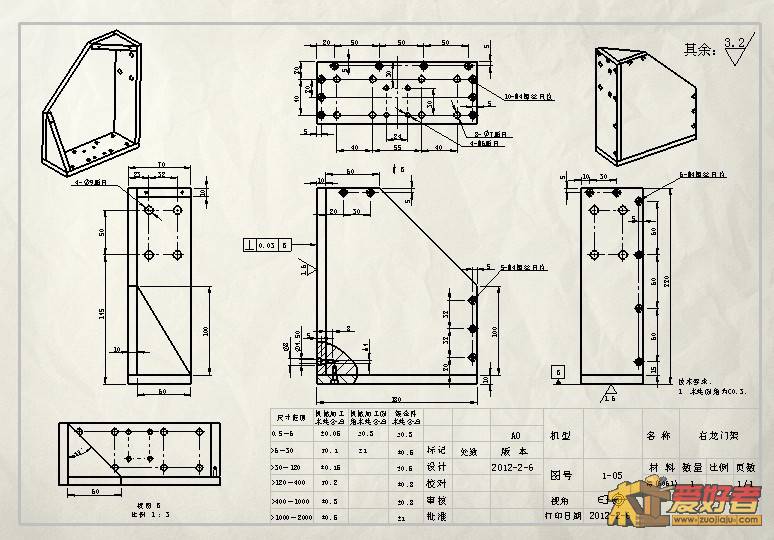

1 j" c4 ~$ ^! e- a. @: w 龙门架-右.jpg 2 f, H! d& _; }8 k, M+ Y
; a0 t" ~) u$ B0 X' e# Y
暂此。。呵。
回复 支持 反对

使用道具 举报

发表于 2012-2-7 10:15:59 | 显示全部楼层
支持支持,加油加油
回复 支持 反对

使用道具 举报

发表于 2012-2-7 18:46:55 | 显示全部楼层
闲云孤鹤 发表于 2012-2-4 08:04 8 @* t' a6 D! m8 n. f
这个太专业了,呵呵 !支持一下,俺的也快完工了。。。。行程比你这个稍大点,实际行程是600X900,可惜俺不 ...
6 E# X- ]( Y/ Q
鹤兄,什么时候整理下你的过程,学习哈
回复 支持 反对

使用道具 举报

发表于 2012-2-7 18:55:58 | 显示全部楼层
yyreg 发表于 2012-2-6 10:54
2 e8 I/ J5 n) [! D8 y: e接着来。。。哈。
: a3 e, I. J/ i7 ]+ X/ O! t9 h- Z' f4 G/ d7 l
装配图都出完了,接下来我们做了研讨,对每一个细节,包括用料、结构、走线、干涉,分 ...
0 f) V- N! s# t1 @' n# A; [" z0 ]
主轴角度可变,还可以实现锯的功能,建议90跟45两个角度,曾经跟鹤兄讨论过这个问题
回复 支持 反对

使用道具 举报

发表于 2012-2-7 19:02:49 | 显示全部楼层
再仔细看了楼主的说明,加工范围挺广的哈,木工跟PCB的加工精度会不会冲突? 木工铣刀主要6跟12的多些,怎么处理?8 S' R1 T6 f9 J- P7 W' @% S/ J9 f

/ B$ s6 O* C" F& E1 x( R( d  V6 _
回复 支持 反对

使用道具 举报

发表于 2012-2-7 19:14:36 | 显示全部楼层
这东西多少钱、我很感兴趣.
回复 支持 反对

使用道具 举报

发表于 2012-2-7 19:30:24 | 显示全部楼层
本帖最后由 gprswizard 于 2012-2-7 19:32 编辑 # q7 f: a, l( q; Y% k3 @

: j/ C. z; Z% m' ?( {. t据说过万,应该是全套的价格,分开结构跟控制系统,报个价看看。* J' h- [; }3 a2 g- w3 F
9 a- s% ?) ?: }, u5 a7 ~- ?
另A轴的结构使加工尺寸受限啊直接copy原装不好?
回复 支持 反对

使用道具 举报

发表于 2012-2-7 19:48:30 | 显示全部楼层
我要一台,不过尺寸要大些,这台太小了,只能玩
回复 支持 反对

使用道具 举报

发表于 2012-2-7 20:10:31 | 显示全部楼层
请允许我在这里泼点凉水,你的机器成本太高,对于木工坊你的机器速度太慢,用来赚钱不行,而且功能集中在一台机器上,不可能同时干两个活啊,人家宁可花同样的钱买两台功能单一的机器,一台雕一台车,这样效率更高。
0 u( Q* F4 J8 v" r$ V对于玩家来说,在中国价钱因素还是不得不考虑的,虽然说你集中了很多功能,买一台等于买了好几台机器,但是万元成本的东西,接受的人可不会多。
+ {8 @6 N  v! l" P3 F( p我建议你在控制板和伺服电机上多考虑下,USB是否有必要?伺服电机A轴值不值得?我在使用过A轴雕刻后就觉得这东西太鸡肋,雕刻时间太长,纯属实验性质玩玩,雕个直径30,长100的玩意儿,得用上一整天,谁有那个时间啊,最可能用得上的也就是麻花柱了。还不如装个普通电机,能当车床用。
回复 支持 反对

使用道具 举报
