正在仿制6000美金的木工CNC

小卒子 · 发表于 2012-5-8 19:51:46

另外龙门架上就是靠一块板连接两边，稳定性肯定不过关，，，应该仿槽钢结构多拉几条，，，

芝麻开门 · 发表于 2012-5-9 09:13:47

关注中,关注最终价格.感谢CCTV现场直播. 同时期待入门级别的产品.

开心no1 · 发表于 2012-5-9 10:30:43

很强大、等待试机。
建议：
1、齿条驱动步进电机应该加精密无回差减速。
2、a轴减速也是必须的。

yyreg · 发表于 2012-5-10 16:19:50

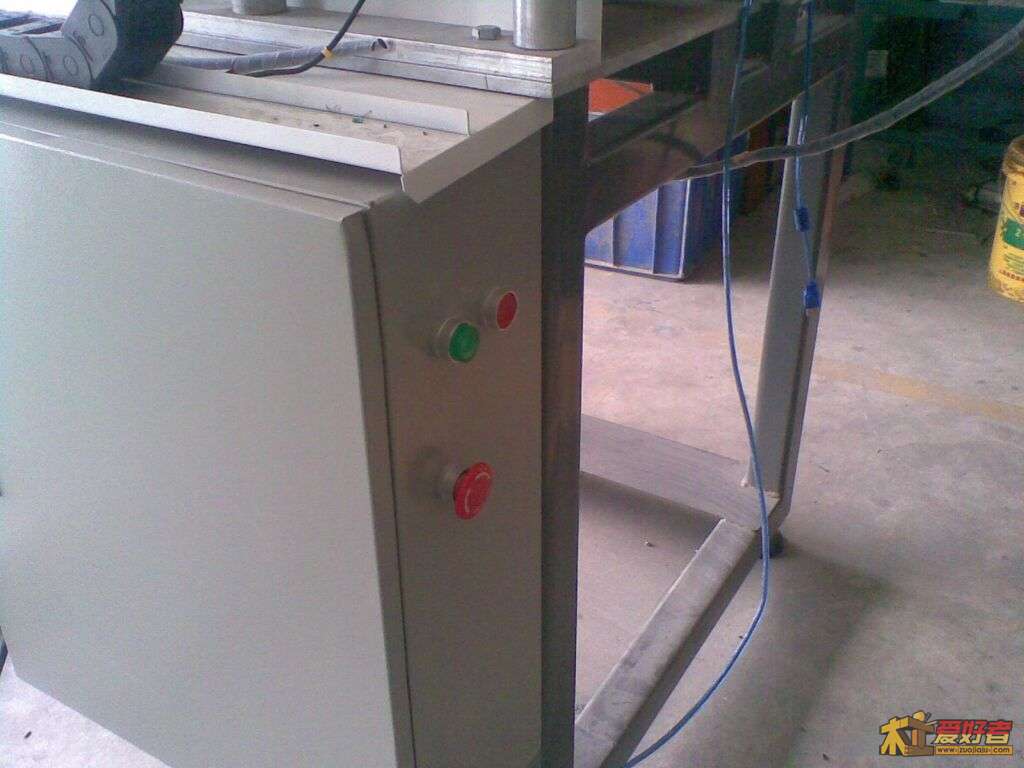

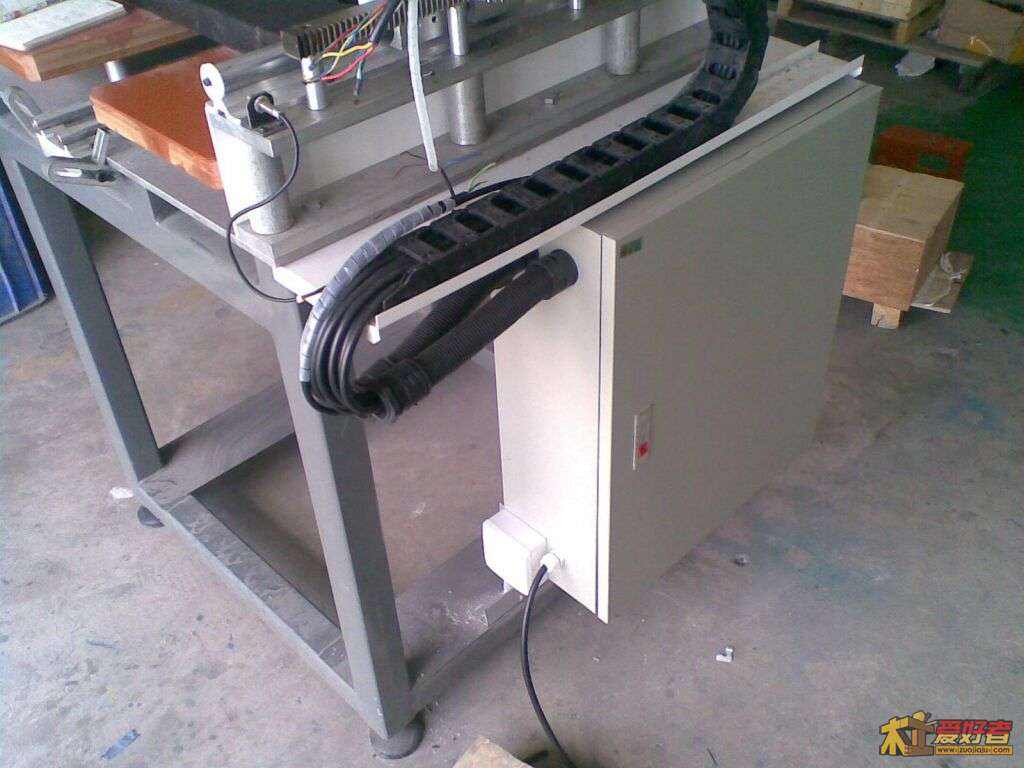

呵呵，昨天电气部分完成安装，今天又忙活了一上午，软件用的是CNC USB Controller，配合USB轴卡，设置好4个轴的步参数，单位是【步/毫米】，上电试机，呵，能动！再调一下方向，保持与轴运行方向一致，正常哩。
调出软件所附样板文件【bear】，空走一遍，哈，在X轴向上来回铣，再延Y轴前行，恰如预期，正常！没有刀，先就这么着了。
问题：
1、噪音有点超过预期；
2、在Y轴上，走到某段，动静略大；
3、开启主轴时，电脑USB设备如鼠标提示不能识别，并且此软件停止响应；
4、还有其他问题，尚需调试。如果效果不理想，考虑換成直线导轨甚至丝杆。

关于第3个问题，已找到原因，是轴卡因由USB口供电，电力不足所致。解决的办法是，再加一个7.5V左右的电源，专为轴卡供电，并在板上跳线，即改成外部电源供电模式。

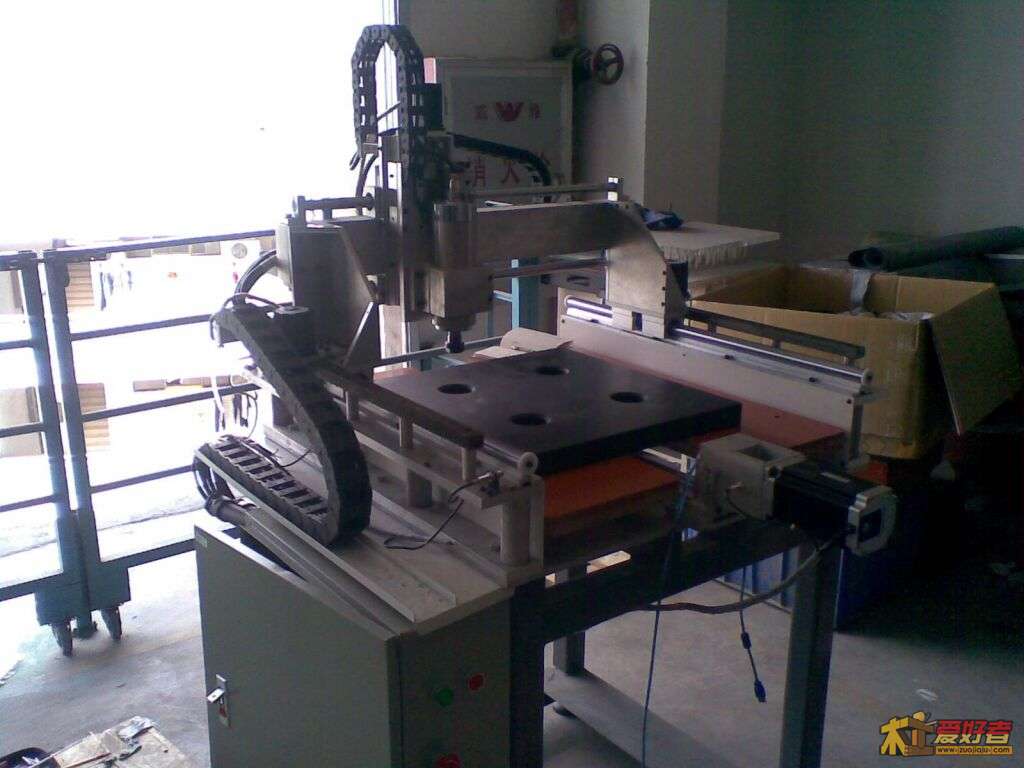

上图。

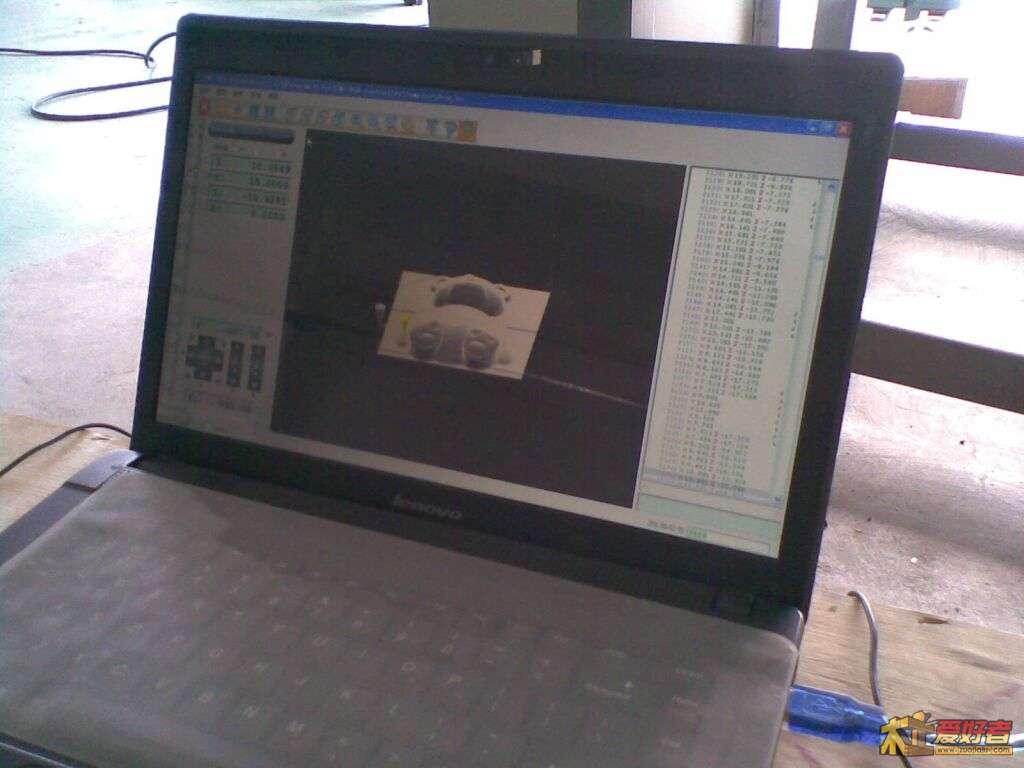

模拟雕刻小熊浮雕中。

下一步会上视频，分享雕刻过程，呵。精彩终于开演……

liuyan · 发表于 2012-5-10 22:45:39

祝楼主成功

古木天宫 · 发表于 2012-5-11 01:11:33

一个字牛

jjjkxy · 发表于 2012-5-11 21:52:22

太强大了.期待新作

芝华士 · 发表于 2012-5-18 02:09:15

祝贺开机成功，

wqx513 · 发表于 2012-5-19 18:02:49

6000美金的CNC用齿条，不大相信，齿条精度太差，与方轨不是一个等级的。

鲁班007 · 发表于 2012-5-19 18:49:51

这个“打印机”强大！

yyreg · 发表于 2012-5-29 09:15:45

本帖最后由 yyreg 于 2012-5-29 09:41 编辑

呵，已经完成，已另开新贴【仿制6000美金木工CNC完成】。
谢谢关注，谢谢支持。做个东东不容易啊，费银费力。

314888 · 发表于 2012-5-29 09:49:22

支持，加油

8629486 · 发表于 2012-5-29 16:16:11

我地神，论坛里真是藏龙卧虎啊。

Pdca · 发表于 2012-5-31 17:00:01

厉害，恭喜大作完成！请教一下，看接口LZ是用的是USB控制板吗？

抗战二十 · 发表于 2012-6-5 16:24:13

等待批量定价。。
