我的麦太保PowerMaxx12 继续研究 66楼又拆了

慢牛

davidqing001 发表于 2011-11-24 21:00
' P- v+ S2 k9 `电池是三星1.5Ah锂电池，电池里面的电路板，就是温度保护部分，通过几个触点外部电路连接。但没有防止过放电 ...

. `* Y; S  g$ Z  @过载保护是保护电机的，因此它在开关里。

虎儿草

无语,专家级的.我就买了个麦太保角磨机,没拆过.用起还可以,好象没什么异响.感觉还是比较好用的.

尘远

好贴，有图有真相加上详细分析，要顶啊

baihan

这个电池的保护不在电池里，都在机子上。电池里电路板上只有取样电阻。

慢牛

夹头的缺陷在开贴已说，下面说说它的一个“隐藏”的技术。

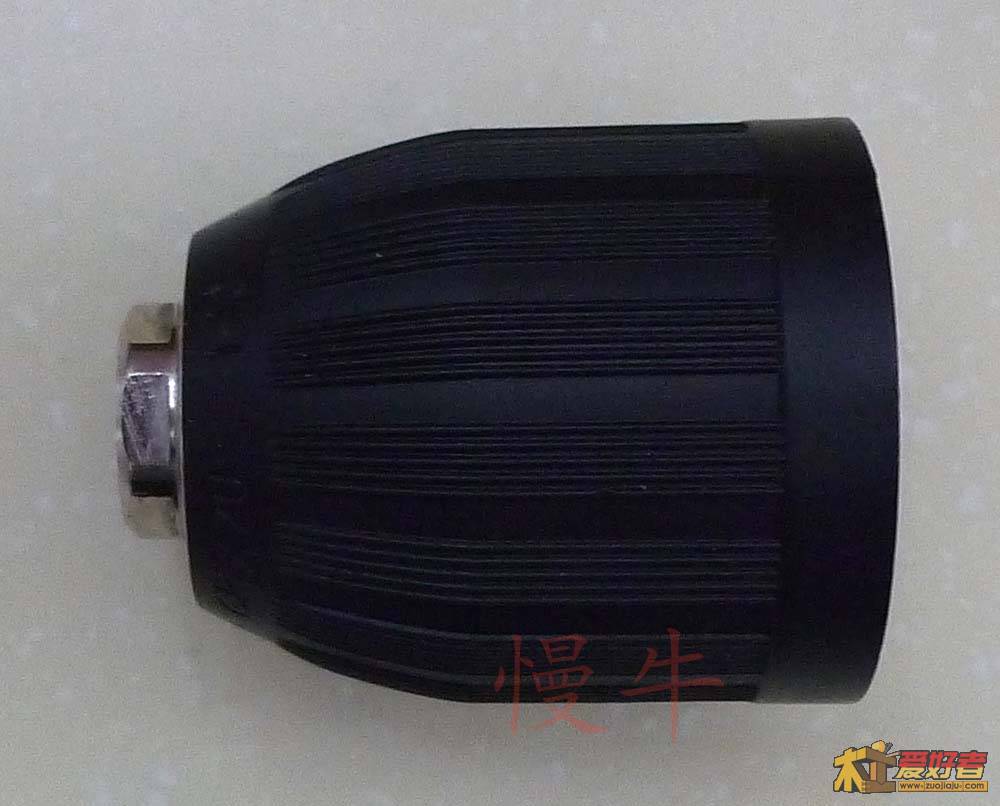

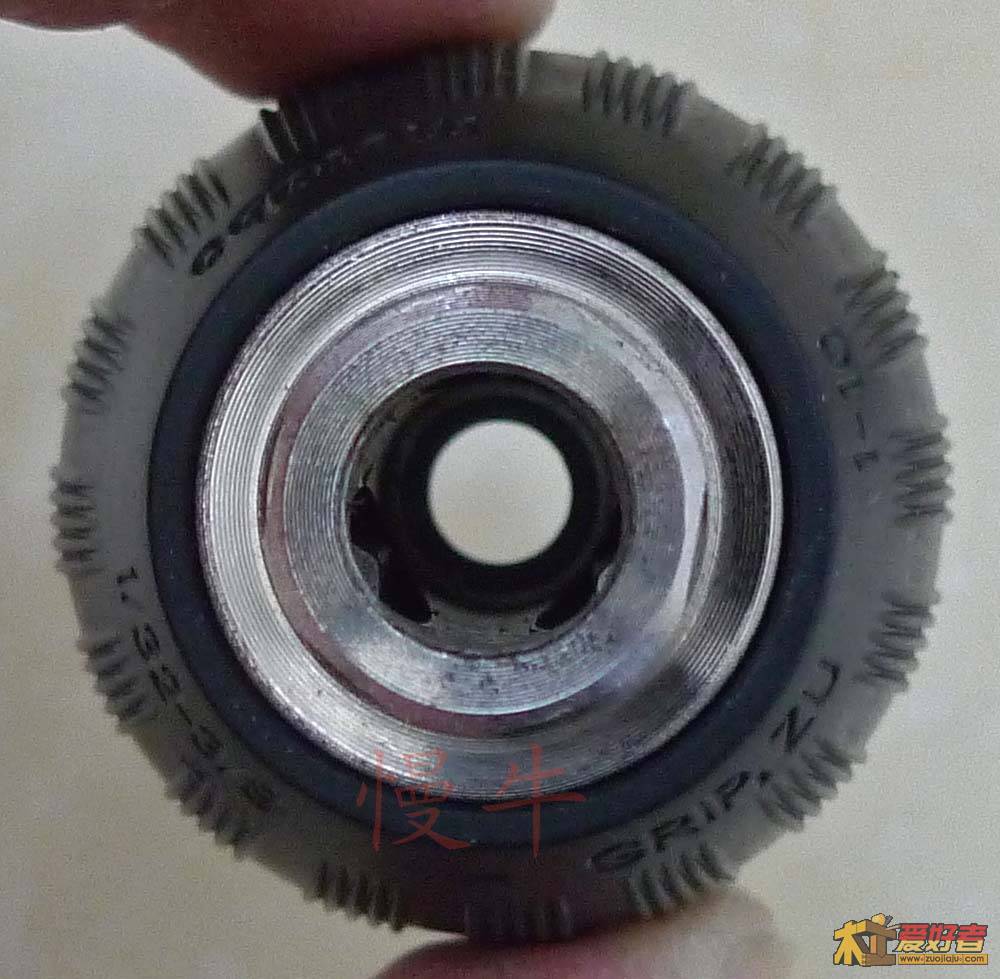

$ L6 F+ d  `' |# P0 Q* u; c该款标配的夹头是1-10规格，无钥自锁。内部贯通，有螺纹和三爪抱牙。前端是个外六，可用扳手加力装卸。
- i( I( n  w  z9 y& p* ?0 i( [麦太保宣称该夹头可防反转脱扣。方哥得到的公司“内部解答”是主机轴的前端是个45度坡面的防反转技术。我在挑选新机时，的确徒手卸不下来，需借助扳手。回家后，发现，只有在5档扭力以上，电机快速正转，抓紧夹头，出现扭力离合的“嗒嗒”声，才能较紧的安装，否则在慢速运转时急停，会有夹头惯性作用下的继续旋转现象，造成脱扣。

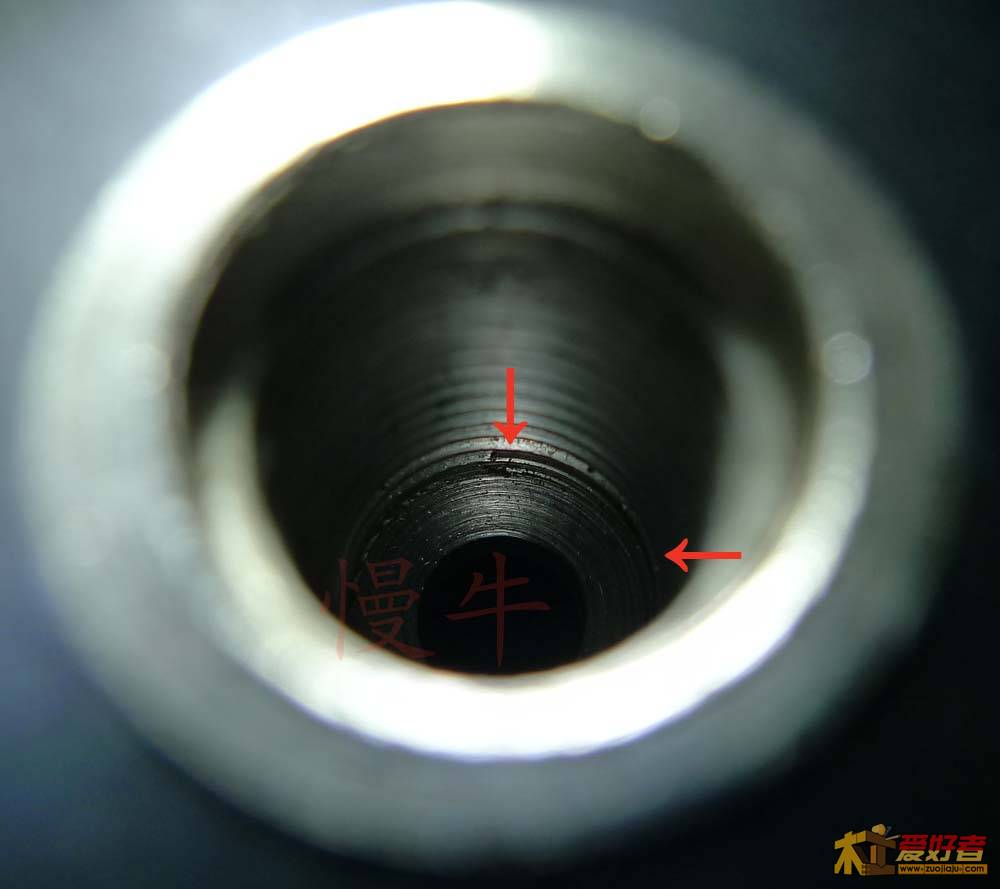

/ q5 V( K5 r9 \' ~2 s4 \2 b徒手可以上紧，判定其内部的螺纹有玄机。仔细观察后发现，在最深处，原本等距的螺纹间，多了一条约90度弧长的齿牙。当主机轴等距的螺纹旋到这里，会“咬”进这条螺纹，达到防反转需求。在我第二次去麦北代挑夹头时留意了另几个，都有这条齿，只是有长有短，坚定了我的判定。
已有此机的朋友，也看看知否这样？嘿嘿。同时也看一看摸一摸主机轴前端的起始螺纹，是否有点毛糙？我挑过的几台都是这样毛糙，当时还纳闷为何这般工艺呢。由此看来是与这条齿牙有关。夹头没有做成双环，而是在前端做成外六，就是麦太保让用户使用扳手，“强迫”夹头“咬紧”主轴啊。

280094144

电池是三星1.5Ah锂电池，电池里面的电路板，就是温度保护部分，通过几个触点外部电路连接。但没有防止过放电保护功能，估计过放电保护在开关里面。
7 [6 _3 O( }, o' _; X- U
7 ?1 c* L3 \4 H支持这个！
5 S2 S& B2 P# v' s( Q回头我发个博世的做个简单的对比！

慢牛

有朋友问组装时扭力出现问题，在此公开说明。
扭力弹簧组的黄白色尼龙压簧盘的螺纹是“对称双螺纹”设计。当发现“1档”扭力失效，电机空转，或在“5档”扭力滑扣后，扭力调节数值盘无法旋转，必须让电机反转一下才能“激活”调节盘等情况时，卸下压簧盘，水平旋转180度，重新安装即可解决问题。

甲辰龙

280094144 发表于 2011-11-27 01:15
7 B" a7 i( Q3 m1 [& L" N5 X电池是三星1.5Ah锂电池，电池里面的电路板，就是温度保护部分，通过几个触点外部电路连接。但没有防止过放电 ...

' L% [6 j! L0 E, t, n& {3 {3 }那是不是可以这样理解：这个电池组可以方便的更换18650锂电池而不用解密保护芯片？
% ]* y( v9 h1 N: V! x; P要是这样就太美了。

280094144

甲辰龙 发表于 2011-11-27 07:18
那是不是可以这样理解：这个电池组可以方便的更换18650锂电池而不用解密保护芯片？
要是这样就太美了。

好像和麦太保的不太一样！

280094144

甲辰龙 发表于 2011-11-27 07:18
- b2 {4 k3 a4 D& i& I4 V那是不是可以这样理解：这个电池组可以方便的更换18650锂电池而不用解密保护芯片？
" x4 R5 i. [3 K要是这样就太美了。

好像和麦太保的不太一样！
我只打开看过一次！
几部大清楚了！

慢牛

老吴 发表于 2011-11-22 10:26
3 |# h: n; P/ u. ^从电机的LOGO看是香港的一家上市公司德昌电机集团生产，但外壳印字又不像该公司生产，因他们早已应用激光喷 ...

# m, o( m6 G1 c# a电机还真是国产德昌。偶然搜到这个“大有拆机帖”：http://bbs.mydigit.cn/read.php?tid=317413  电机LOGO一样，编号也几乎一致。

抚顺三块石

看来不能盲目相信洋货。楼主真是机械高手！

慢牛

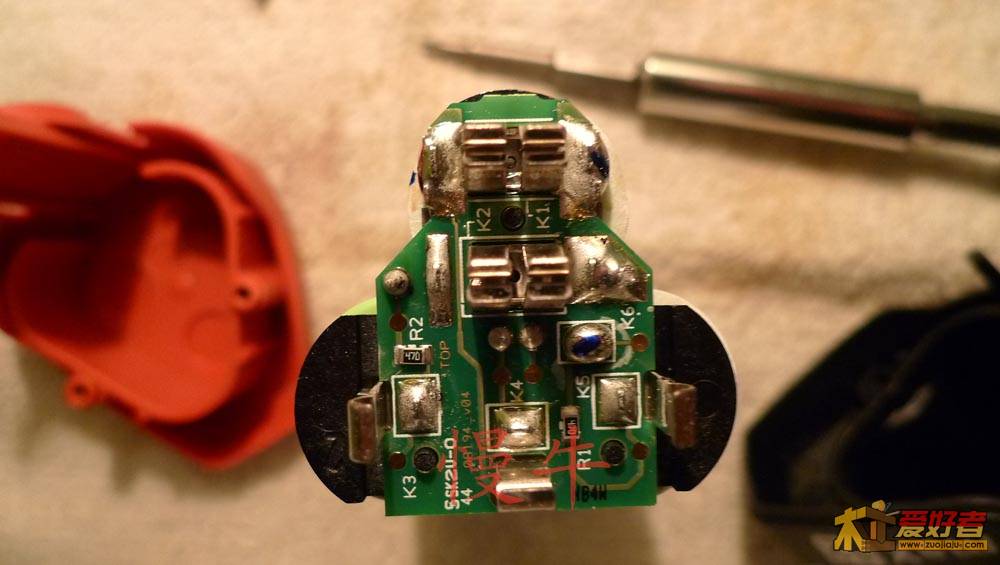

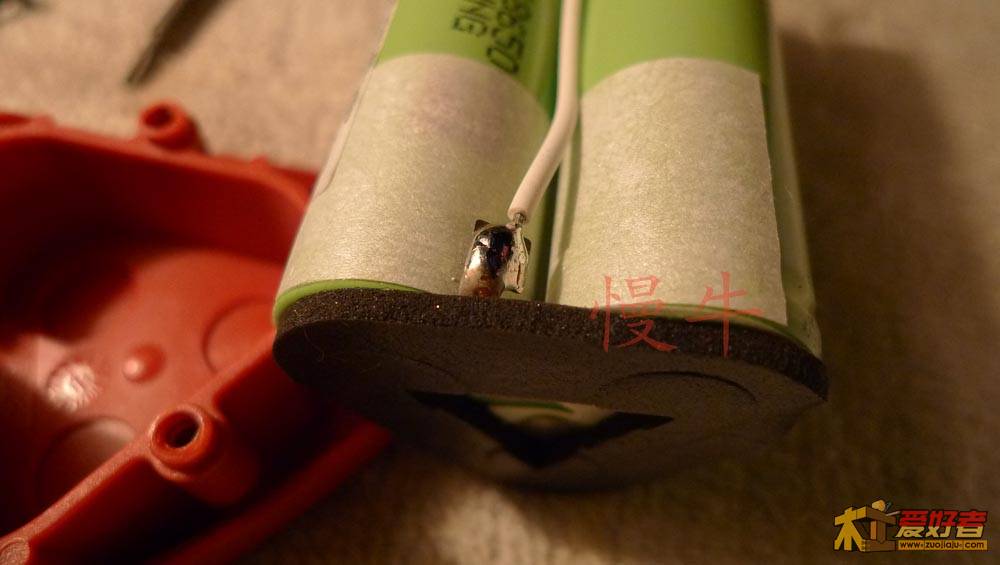

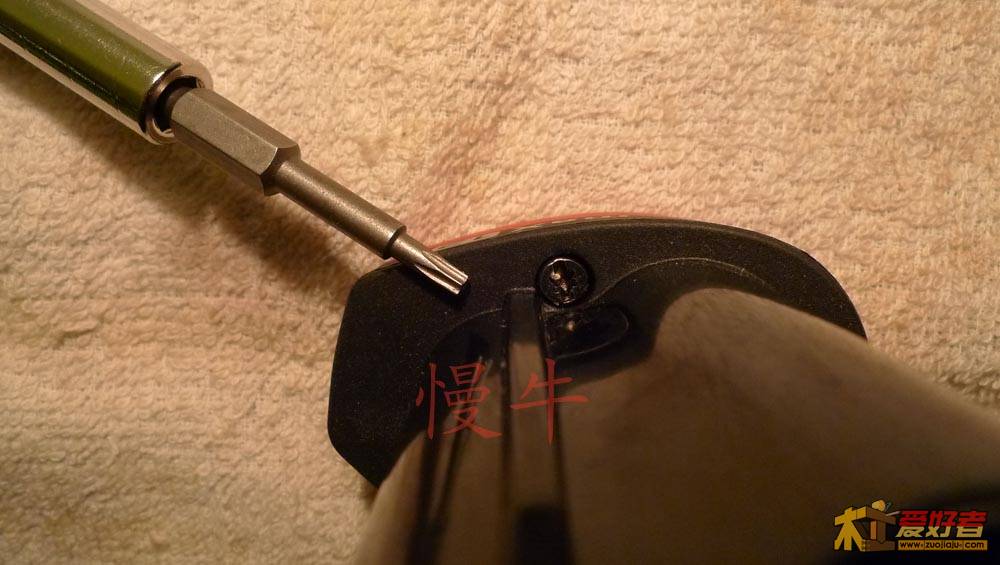

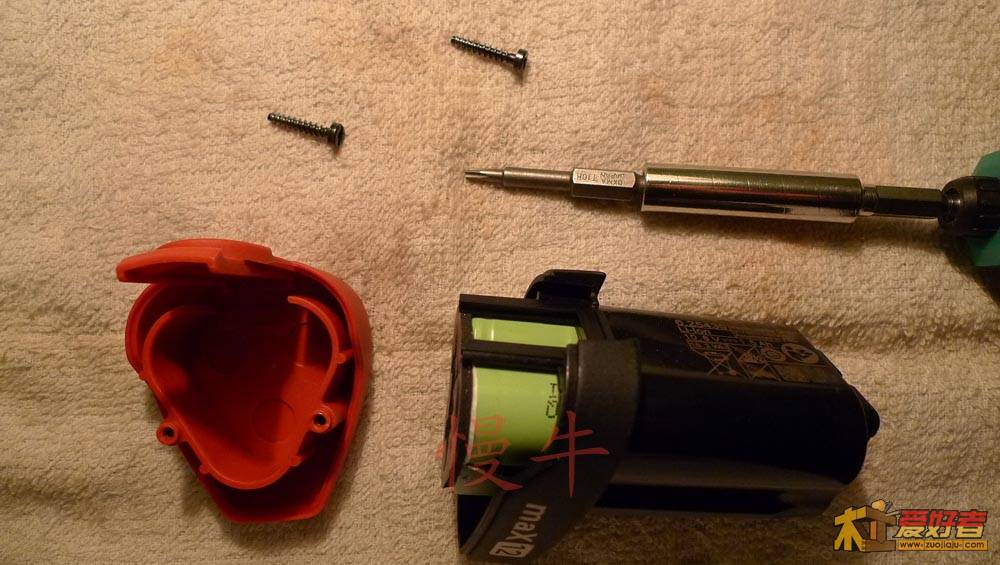

电池组的照片，大家看看吧。

, e3 h7 t4 \- \3 t- ~  Z

; v$ {! h& n3 N8 o5 D3 r
! z* |4 S5 c' }4 N9 T2 g; S$ C% f6 f

r310sc

哈哈，在无忌看过前面了，在这里看后续

中大哥伦比亚123

很好的帖。
