我的麦太保PowerMaxx12 继续研究 66楼又拆了

李月台

我等没钱的只能玩百得

慢牛

sz波尔卡 发表于 2011-11-22 10:29
楼主好功夫，能不能详细弄个dewalt角磨机齿轮组拆装贴啊。。。六星七子看来得备一套，现在很多工具都是这好 ...

角磨机只是一个转向结构，非常简单。有离合功能的也不过是多俩片离合齿而已。有调速的是靠电子不是齿轮组与汽车不同。
六星七子机制丝，牙密，手拧太累。我得借助自己DIY的小手雷，呵呵。
0 ~$ @) I- {: }# L) m" \' n# N

sioned

LZ混无忌的？
小手雷应该找个管状的东西加固下再热缩
+ f( X) Q3 P) [9 n2 E9 RPs： 很有兴趣看小手雷拆解图

慢牛

sioned 发表于 2011-11-22 19:23
& q" N7 c; T* @) k- x5 \LZ混无忌的？
  F) @8 q7 A+ e4 N+ [2 \! N# s小手雷应该找个管状的东西加固下再热缩
Ps： 很有兴趣看小手雷拆解图

是的，无忌上也是“慢牛”，还有蜂鸟、绿野、穷游、手电、部分CQ坛子等等都是“慢牛”，爱拆客、另一些CQ坛等不可中文注册的则是我的呼号BG1AOO。呵呵。

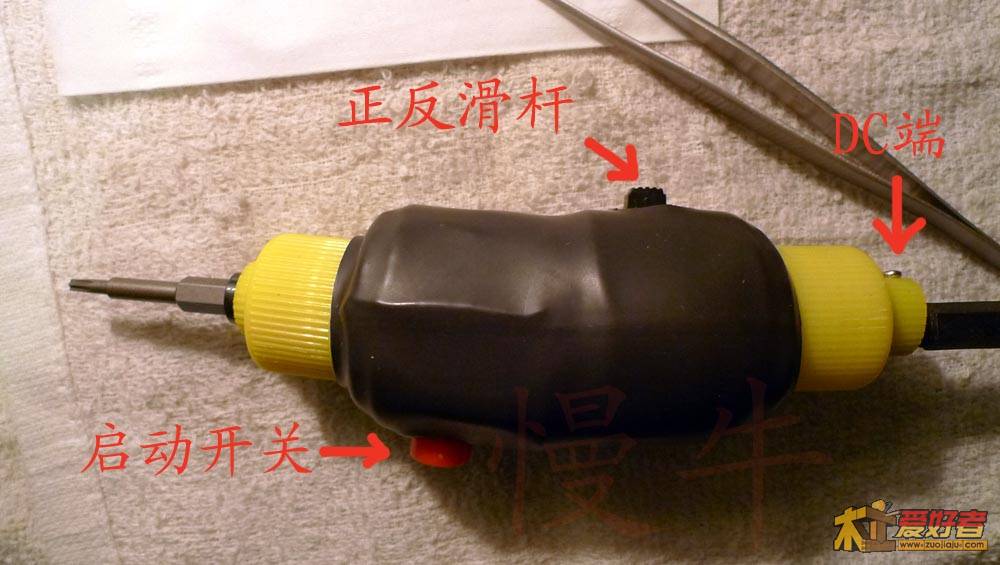

4 s/ m& W, ~1 ?" g6 D小手雷很简单，电机+齿轮箱+触点开关+正反开关+DC座，用两个庄臣蚊香液的瓶子刚好可以将它们套装。无忌上曾发过的是第一版，没有正反开关，靠尾盖的DC端左右旋转实现正反转。用多了就出现接触不良。于是改为第二版，加正反开关。原设计是将两个瓶子按约135度连接，空余位置用热熔胶填实。但最终结果却是被热缩管给“掰”直了一些，而且硬塑料的瓶子也有变形，看上去有点怪异了，嘿嘿。现在准备第三版，碰运气淘个微型钻的外壳。

慢牛

tongbaoa 发表于 2011-11-22 13:05
只能说这款麦太保迷你钻设计的比较低端，齿轮箱一般般了。

2 t" X8 m8 v0 K5 C$ i& X. A正所谓名牌的低端，不如杂牌的高端。

sz波尔卡

厉害，真的厉害！！！小手雷可以吧许多电起子给灭了，哈哈

fanxmm

很好的维修资料啊。我买的是简版的。

davidqing001

慢牛老兄，麻烦打开电池看看吧，想知道里面是否有电池保护电路板！

甲辰龙

davidqing001 发表于 2011-11-24 17:10
2 _5 y, M- {" c, D慢牛老兄，麻烦打开电池看看吧，想知道里面是否有电池保护电路板！

电池我拆开过，有保护板，三节18650锂电。

慢牛

甲辰龙 发表于 2011-11-24 18:07
, Q' z) Y+ _7 E( @% [) b* S电池我拆开过，有保护板，三节18650锂电。

哈哈，同道中人。{:5_299:}  拍照片了吗？
; P3 n# o3 l' `" f

甲辰龙

慢牛 发表于 2011-11-24 18:31
哈哈，同道中人。  拍照片了吗？

必须嘀。
3 Q; ]4 {0 U6 k$ q- g但是拍的不好，没敢上图。
' R3 D% a7 f3 A$ g1 N+ L& m豁出去了！
' v( D! }1 c5 d  m$ y& J

leonchen

看了后发现，洋品牌也不过如此，没发现什么特别的地方....

davidqing001

电池是三星1.5Ah锂电池，电池里面的电路板，就是温度保护部分，通过几个触点外部电路连接。但没有防止过放电保护功能，估计过放电保护在开关里面。

慢牛

davidqing001 发表于 2011-11-24 17:10
慢牛老兄，麻烦打开电池看看吧，想知道里面是否有电池保护电路板！

还没拆呢。从其外观就可判定有保护板的。因为它有+、—、T、B1、B2 五个触点。手柄仓内有+、—、T 三个。前文说到，空开T极，电机、LED不工作。
) h. M+ u( X* S/ k- c电机不再启动、LED不再点亮时，测得电压为8.8V。充满电后测得11.8V。
6 Q' B0 g  s* K这类电池换芯可能会比较麻烦，很有可能得“带电操作”。电池芯还没失效，暂不尝试了。如同有些品牌如DELL的笔记本电池，里面的IC芯片写有串码，断电换芯，又没有写码软件，整个电池组报废。
* M% J# q/ X+ V/ Z, {8.8V--11.8V，又说明该款机器的启动电压要求“高”，启动时有时滞感，不像其他品牌那样顺畅（或无牌的我的小手雷，1.2V就能启动）。而且由于T极的要求，不易更改为外接电源（如笔记本适配器，超长工作），除非改造启动开关。
" W2 e# \0 w; w& g! B  [$ x

慢牛

甲辰龙 发表于 2011-11-24 18:49
必须嘀。
7 J/ d; ~& _9 t+ Z/ P但是拍的不好，没敢上图。
+ u7 t) ]* ]$ h9 v+ l9 G豁出去了！

拍的不错。这个板子就是过冲过放保护板。
