木工车床DIY 【车床完工：照片更新】

路遥 · 发表于 2011-11-12 22:39:35

yayaww 发表于 2011-10-31 13:40
+ I$ E& P7 H! j! v4 }楼主厉害，我也在DIY车床，就等主轴了，其他东西准备完毕，轨道用的是带底座直线光轴，请问一下这个钢的头部 ...

你的车床开工未？

目功 · 发表于 2011-11-12 22:56:04

又一牛人啊

yayaww · 发表于 2011-11-13 09:31:54

路遥发表于 2011-11-12 22:39 9 S6 @, C/ N# ?
你的车床开工未？

http://www.zuojiaju.com/thread-114485-1-1.html 材料准备中，主要是没时间搞

AHJIJ1 · 发表于 2011-11-13 13:23:58

动手能力真强

西海栈道 · 发表于 2011-11-13 22:43:18

铁刨花的拿走

简直把菜鸟看呆了，紧固装置没看明白，感觉有一种推拉把的夹具能过解决紧固问题。补习电机转速去了，争取早日方案闭环，

路遥 · 发表于 2011-11-13 23:32:24

本帖最后由路遥于 2011-11-25 20:39 编辑

铁刨花的拿走简直把菜鸟看呆了，紧固装置没看明白，感觉有一种推拉把的夹具能过解决紧固问题。补习电机 ...[/quote]

回复如下：

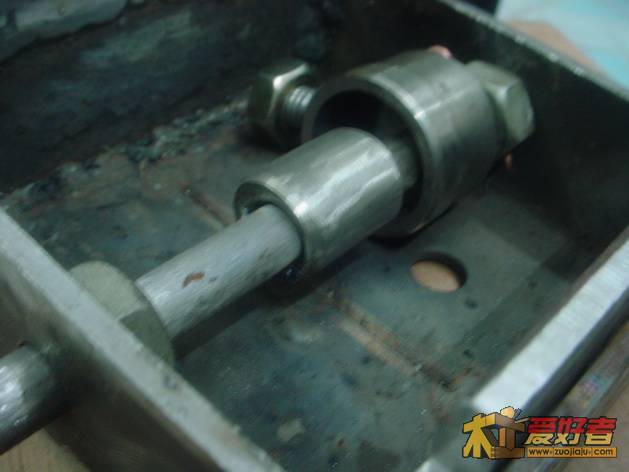

夹紧装置关键部件是凸轮、带螺丝的凸轮外套。

锁紧过程：操作手柄（垂直位置） ------ 凸轮向上 ------ 凸轮外套随之向上 ------ 凸轮外套的螺丝把导轨下面的铁块往上抽 ------ 顶针基座夹紧。

解锁：操作手柄（水平位置） ------ 凸轮向右 ------ 凸轮外套随之向下 ------ 凸轮外套的螺丝把导轨下面的铁块放松后 ------ 顶针基座解锁。

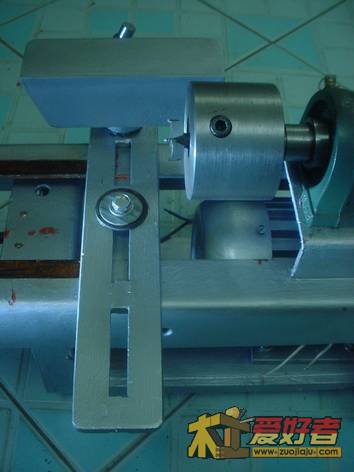

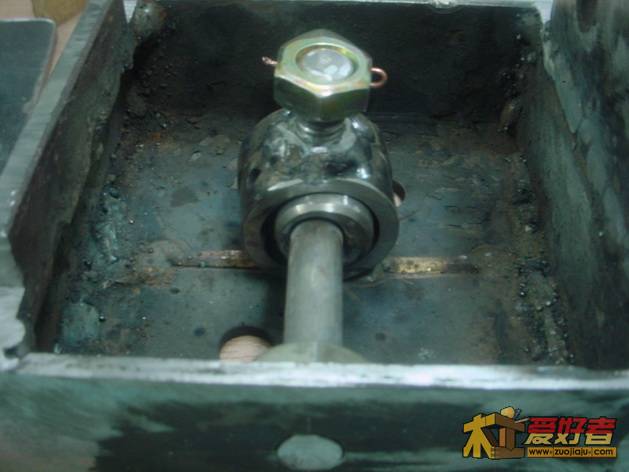

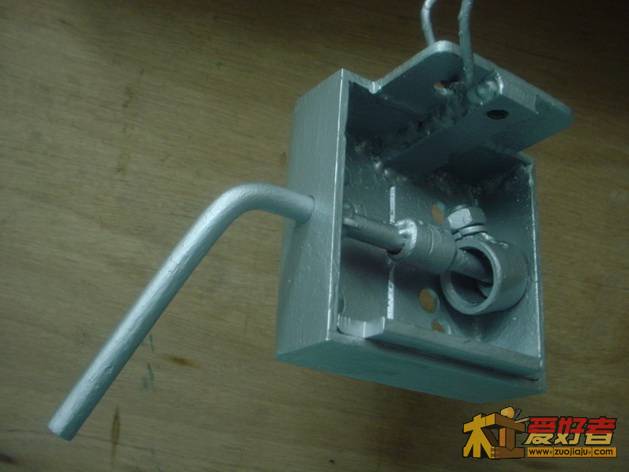

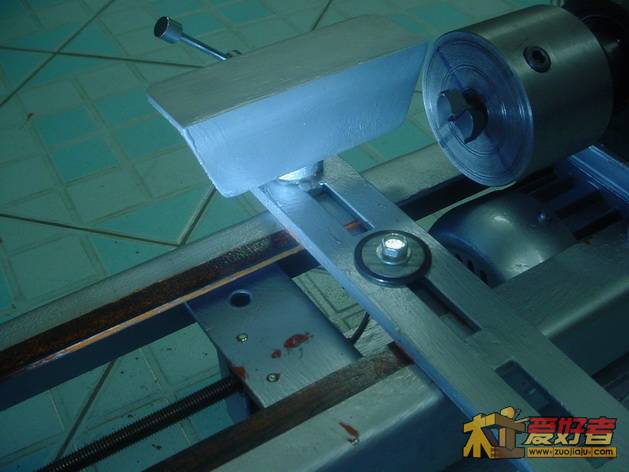

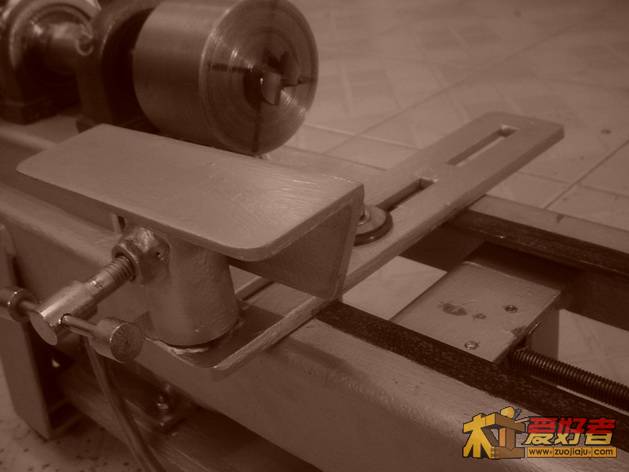

装置如图：

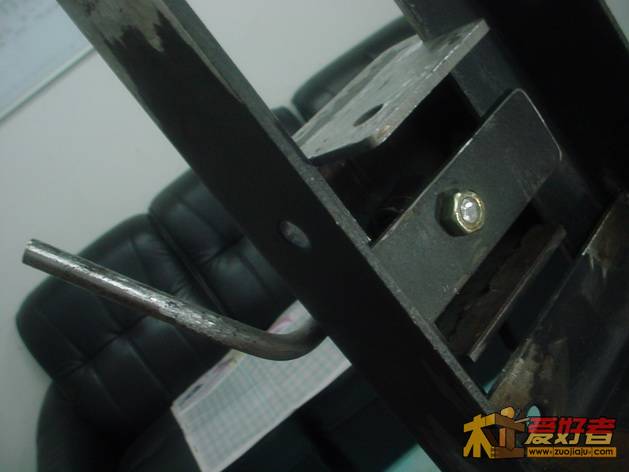

安装后，从下往上看：

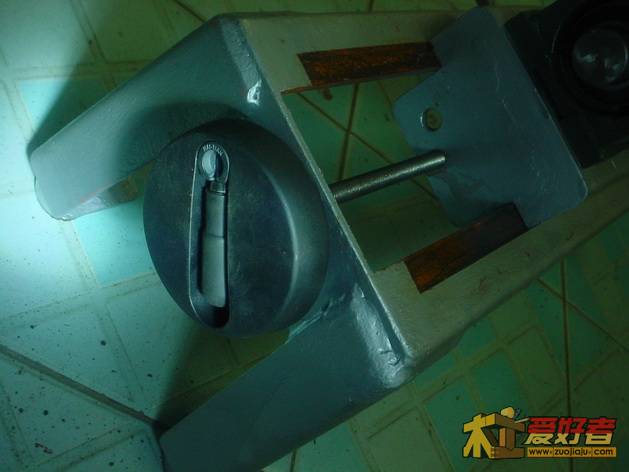

这样应该明白了吧？

xmj737 · 发表于 2011-11-14 13:59:34

好羡慕呀

希音 · 发表于 2011-11-14 18:34:22

路遥发表于 2011-11-11 00:33
2 q5 b1 \) J' ]+ j) Q$ k, [　　今天试运转正常后，把各部件拆散作防锈处理（涂刷防锈漆），等待2天干后再罩面漆，之后就可以重新安装， ...

能亲手完成心中的想法，就是diy的真实意义。顶！！！！

路遥 · 发表于 2011-11-14 21:32:52

本帖最后由路遥于 2011-11-14 22:07 编辑

本贴重复了，烦请版主帮手删除

路遥 · 发表于 2011-11-14 21:42:14

qiximi 发表于 2011-10-28 16:18 + X0 |# {. }! G. p" c
期待成品,.....

谢关注。

这些日子，用足了工余时间（午休与傍晚落班后），为的是早日实现自己的梦想，同时也给各位木友一个交代，所以时刻都在为自己加油，现在已到收官阶段，相信成品很快会与各位木友见面啦，届时也请各位多提宝贵意见，以期做得更好，嘻嘻。

路遥 · 发表于 2011-11-15 22:02:32

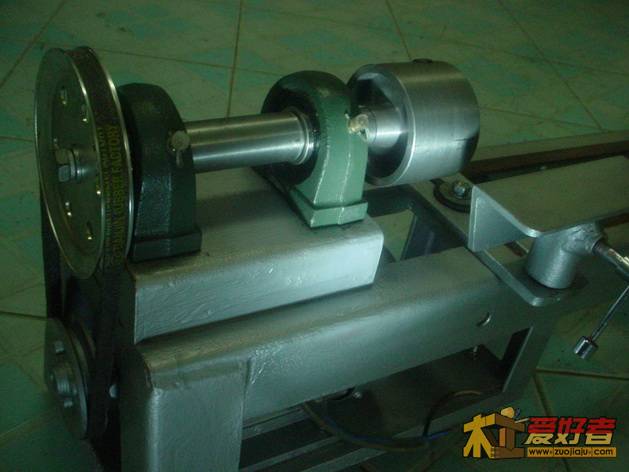

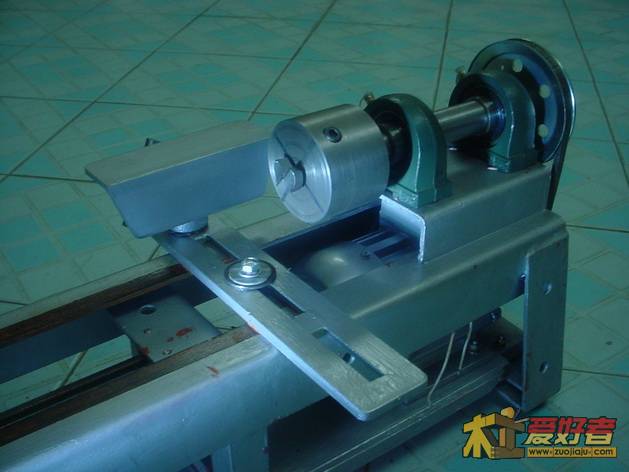

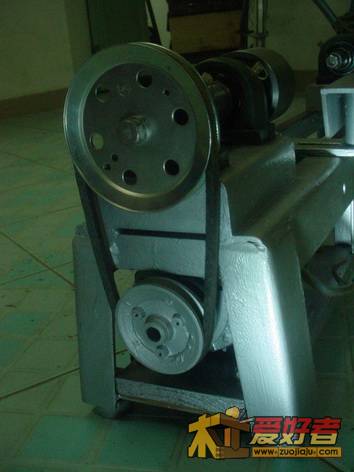

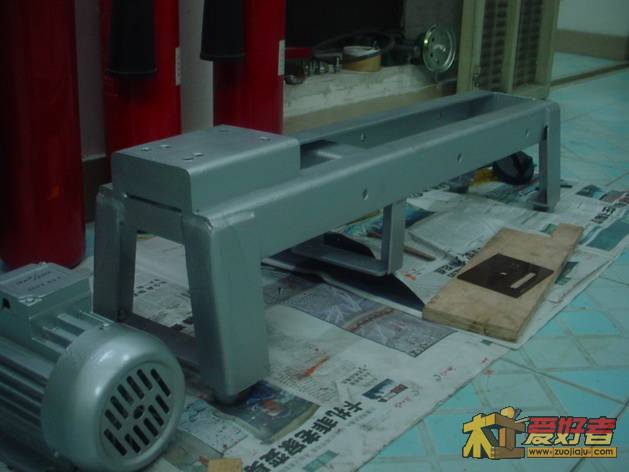

穿外套：

重新安装：

路遥 · 发表于 2011-11-15 23:24:05

哈哈，不同颜色的外套，是SONY300万像素的老机器，除了中午（没用灯光）即最后一张 DSC03560 接近原色外，其余的怎么选灯光模式都不能凑效，因为小车床全都是涂刷防锈漆后再用银灰色喷漆喷涂的。

路遥 · 发表于 2011-11-15 23:34:43

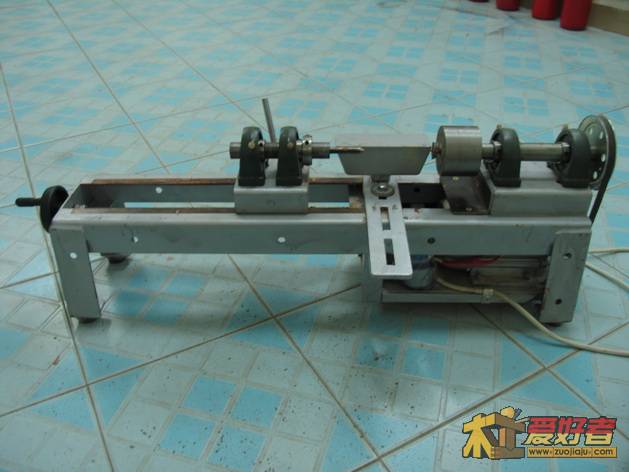

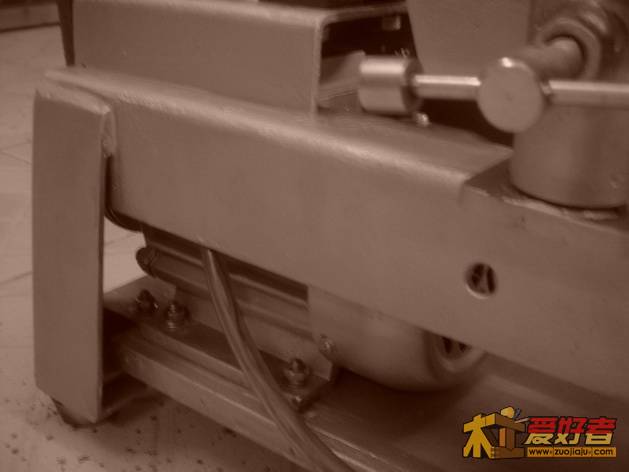

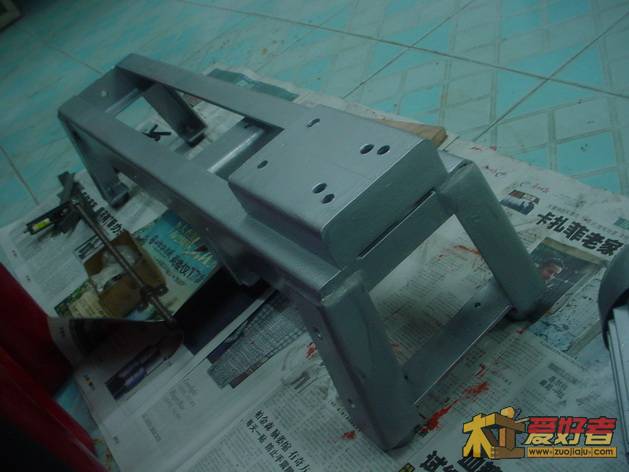

补图，穿外套：

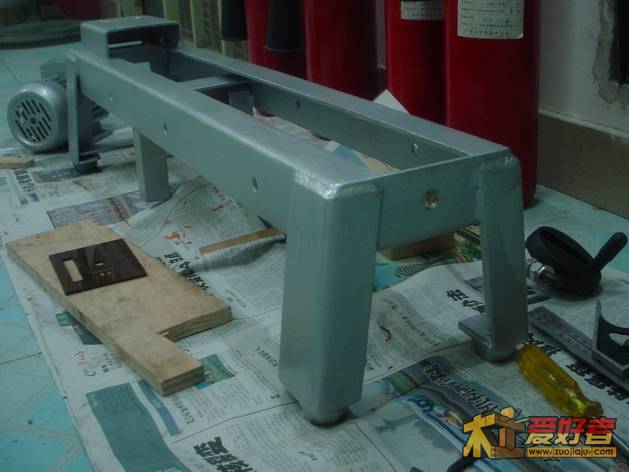

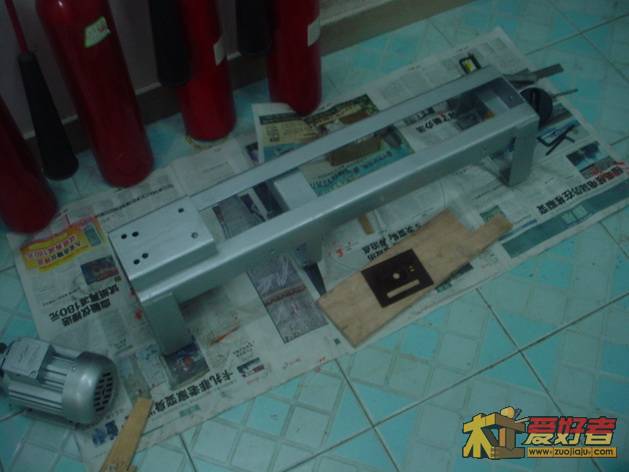

床身：

[attachimg]495558[/attachimg
]
刀架：

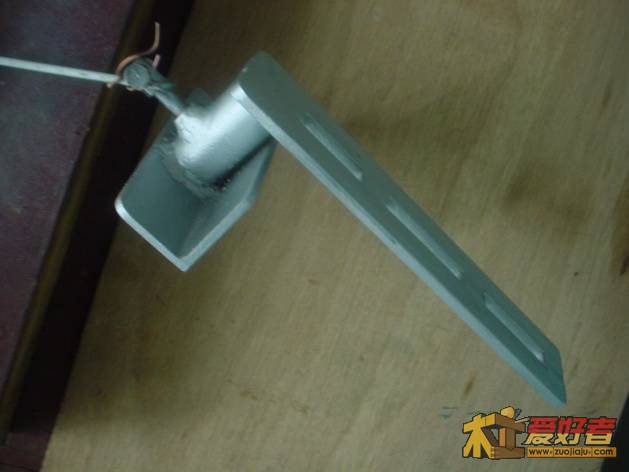

顶针底座：

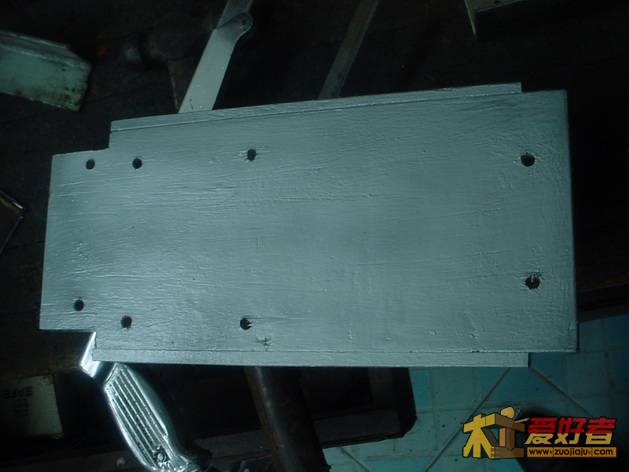

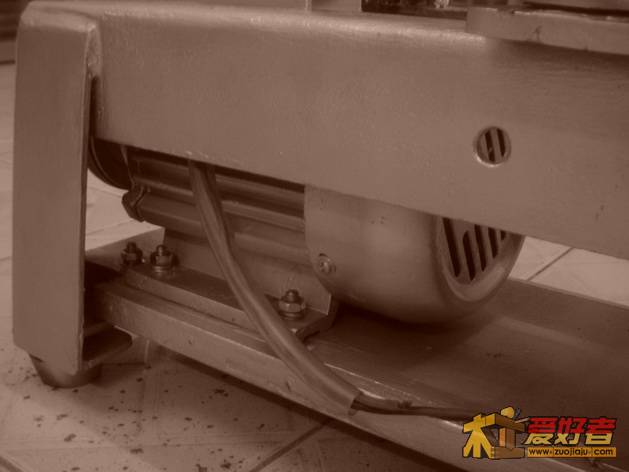

电机底板：

路遥 · 发表于 2011-11-17 21:29:48

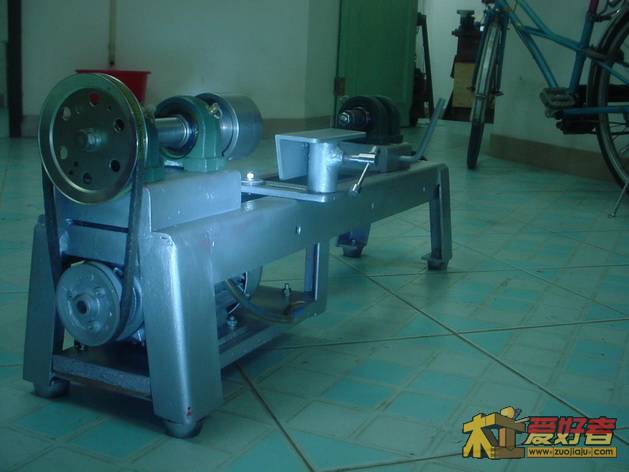

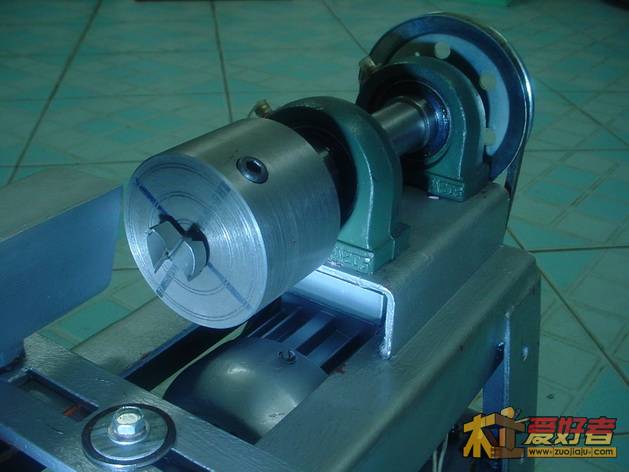

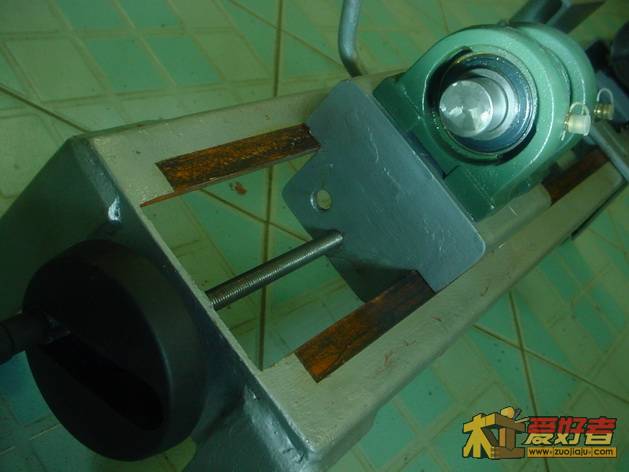

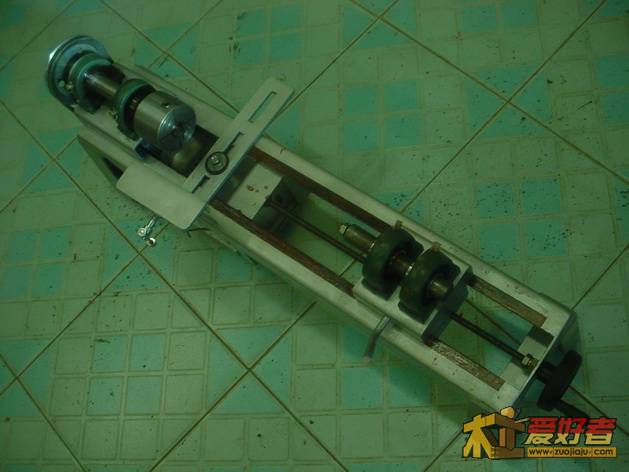

银灰外衣干了，重新堆砌：

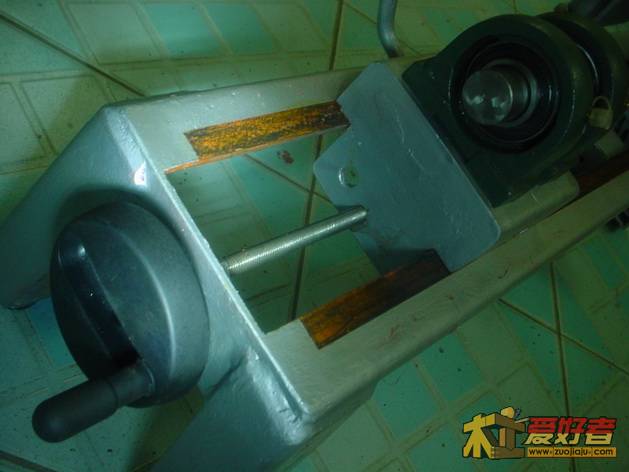

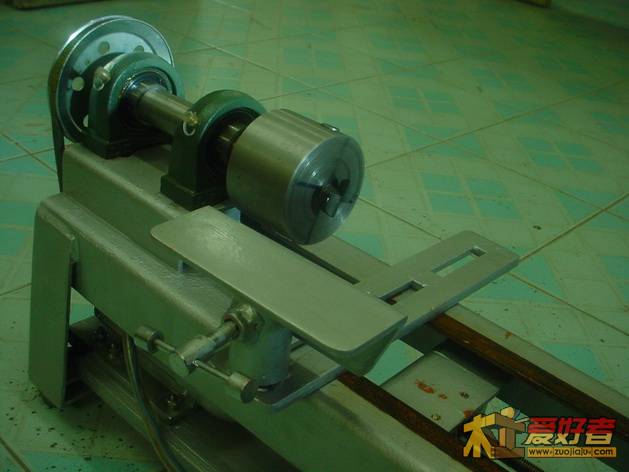

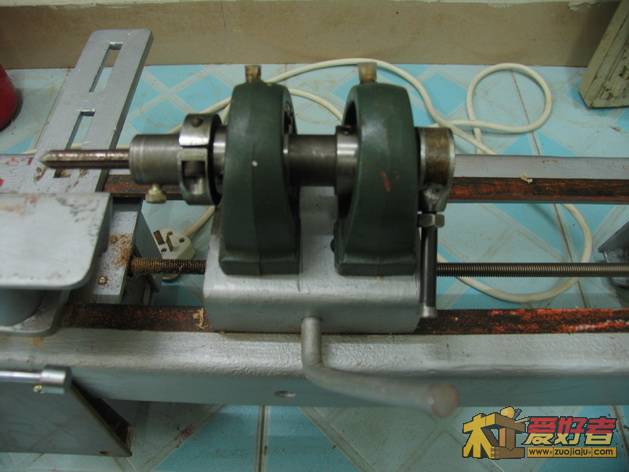

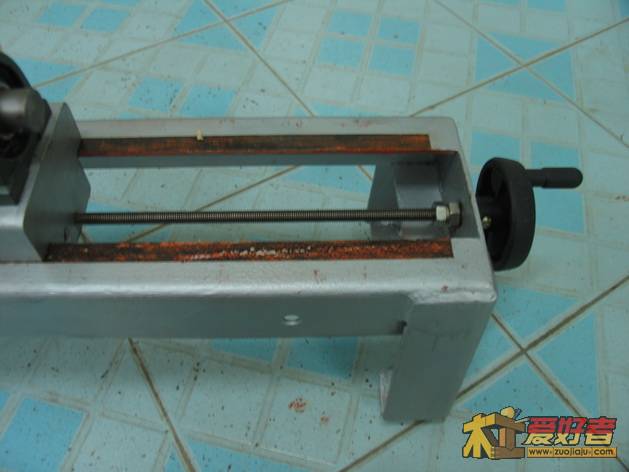

手轮，丝杠：

主体已经安装调试完毕，还差电源操作开关和面板，对了，过一、两天正式投入使用时，第一个加工件一定是锁紧机构手柄的 “圆球把手”。

路遥 · 发表于 2011-11-20 19:37:24

本帖最后由路遥于 2011-11-21 23:24 编辑

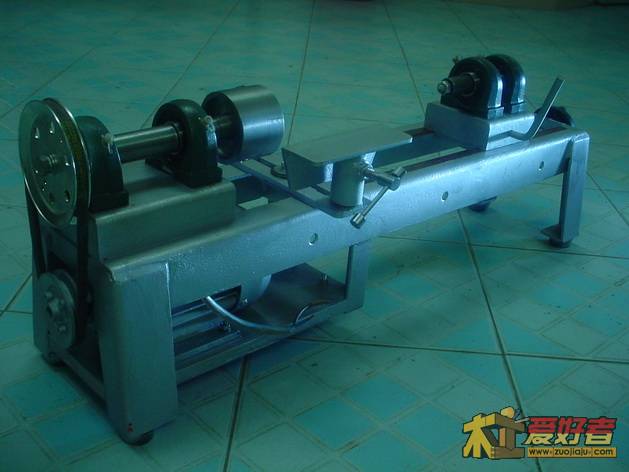

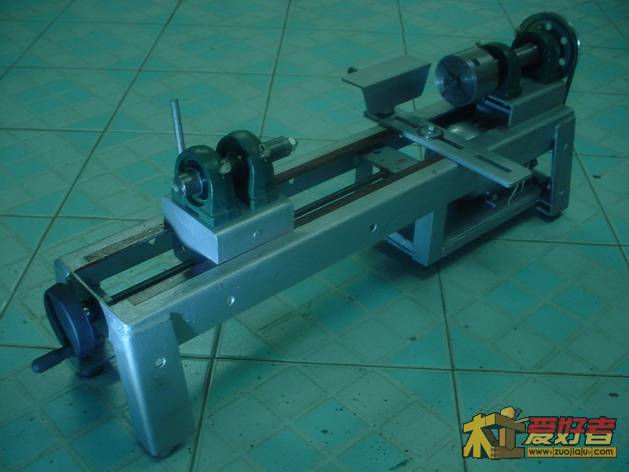

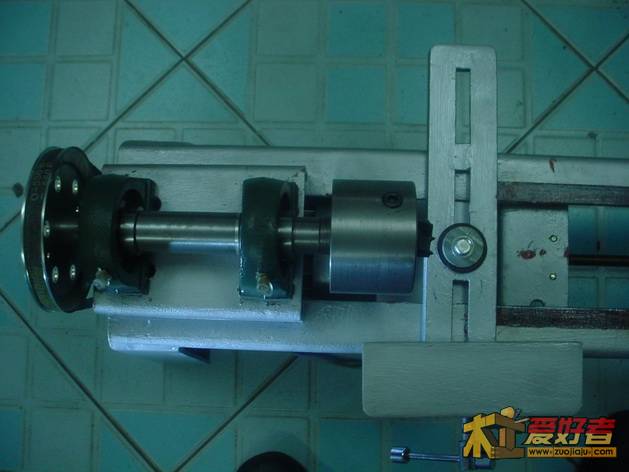

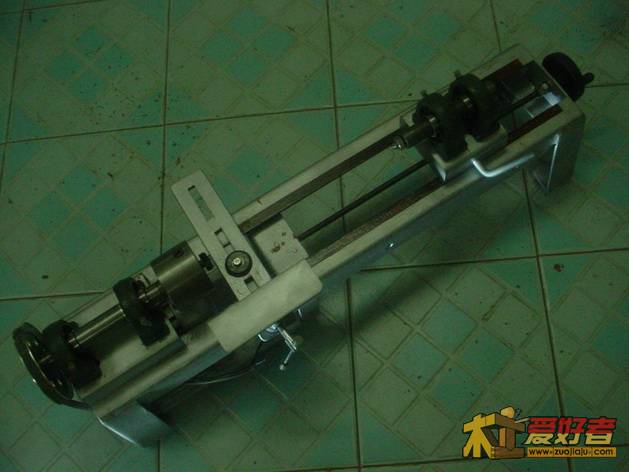

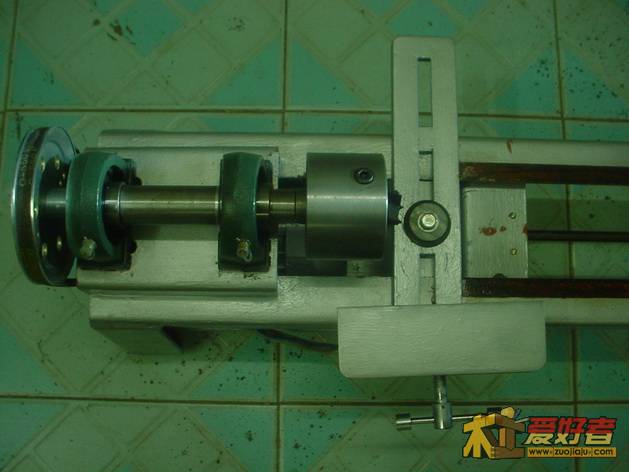

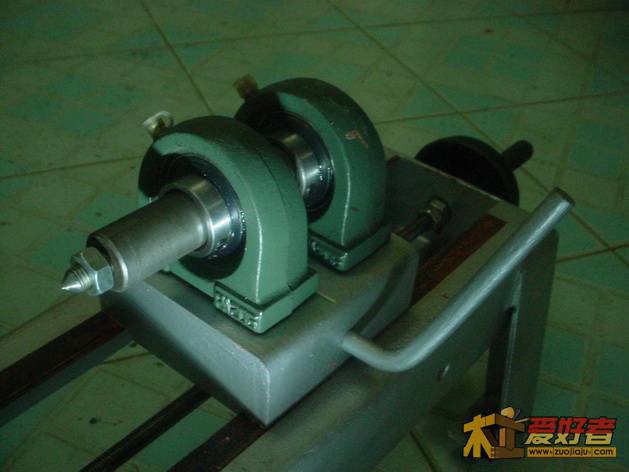

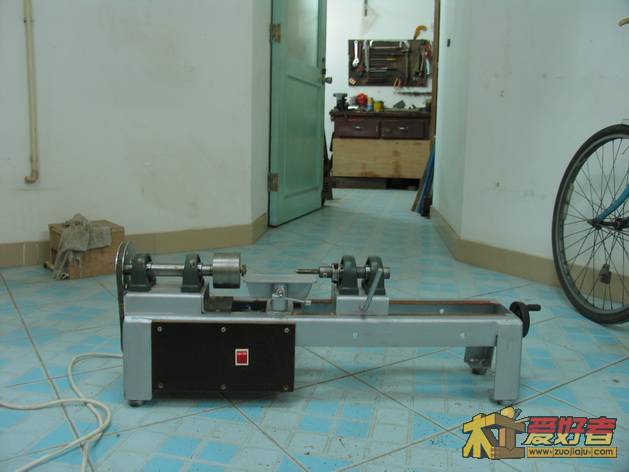

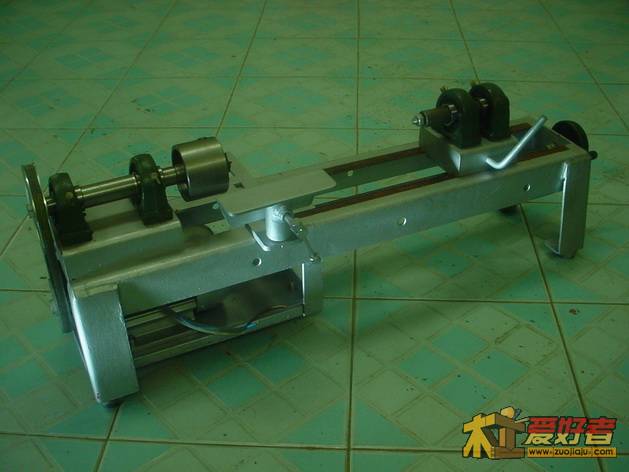

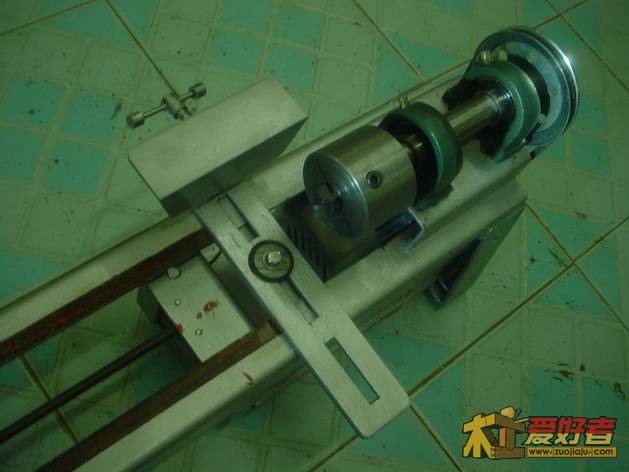

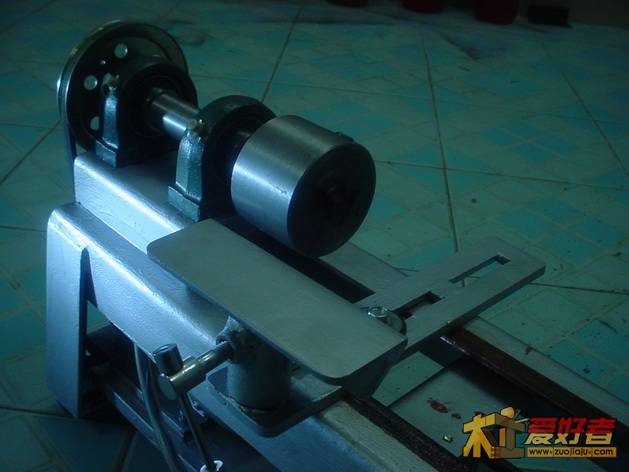

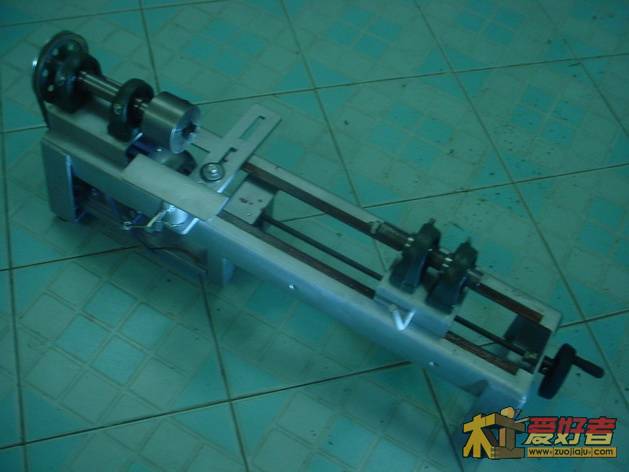

车床完成了：

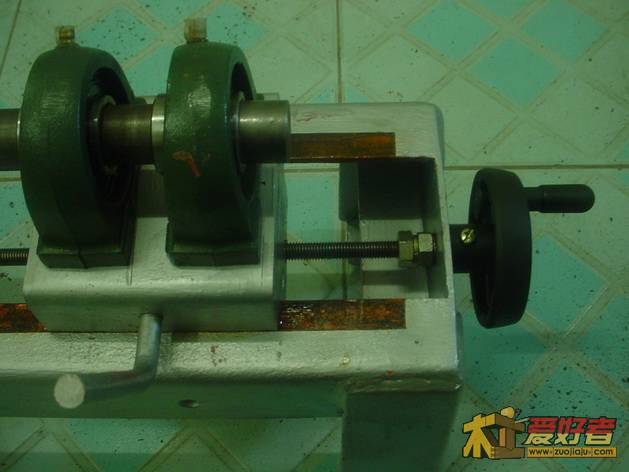

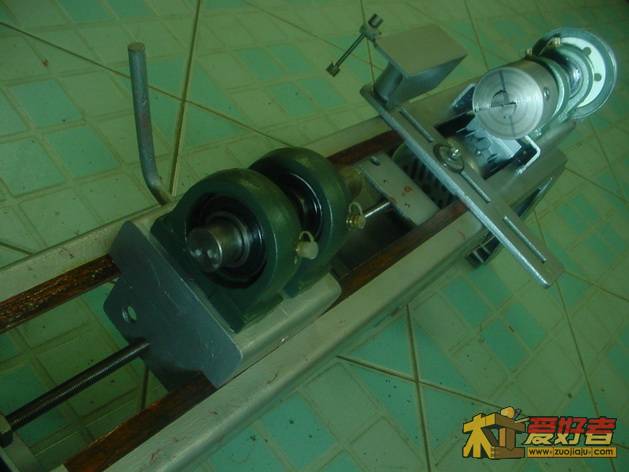

尾轴安装索头时，锁轴附件：

请各位木友多提宝贵意见。2 k# K. }: G: Q) e4 P
/ s7 U1 @6 D* c, a6 C6 s7 k+ y: g& t
认为做得不好，或有待改进的请告诉我，认为做得还可以的，可以介绍给同好。
