木工车床DIY 【车床完工： 照片更新 】

路遥

常在江湖 发表于 2011-10-31 14:59
我的床比你简单。

# m; I( y8 F) F8 |3 _3 g江湖兄的尾座做得不错，你配用的电机是多少W的？力气表现如何？

路遥

路遥 发表于 2011-10-31 20:29
+ Q( ~3 W( B( h6 c* B* [江湖兄的尾座做得不错，你配用的电机是多少W的？力气表现如何？

对了，尾座顶针能详细介绍一下么？因为内里的结构图片上未能看到。

常在江湖

路遥 发表于 2011-10-31 20:29
江湖兄的尾座做得不错，你配用的电机是多少W的？力气表现如何？

我电机是120Ｗ，感觉小了点，凑合用还行。

滂沱大雨

路遥 发表于 2011-10-30 15:21
今天得到抓爪顶尖3个，上照片给大家看看：
/ B; |( C3 X9 W! ^/ [7 v& Z
5 Q/ T) U# Y# @, l0 p暗了一些，再来：

带爪顶尖哪买的？淘宝搜不到啊。

% j( F" N2 N& a# t- Y/ f1 H% C

路遥

滂沱大雨68 发表于 2011-11-1 11:30
7 _. W+ w3 }' D# ~) Q7 Q( D带爪顶尖哪买的？淘宝搜不到啊。

不是在淘宝淘的，在广州买。

路遥

* |2 @: {9 w# g/ }
看完请给点意见哦，谢谢。

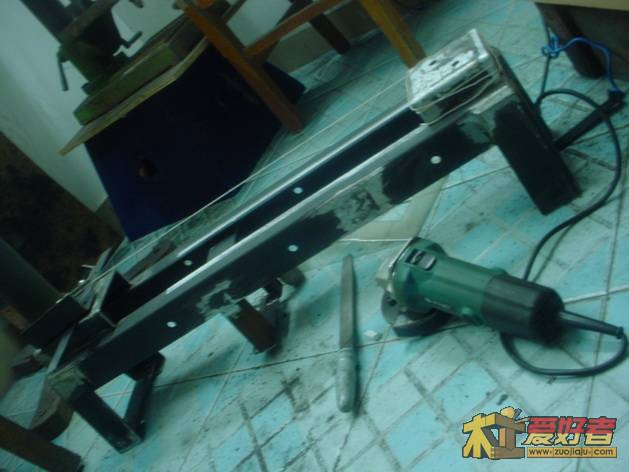

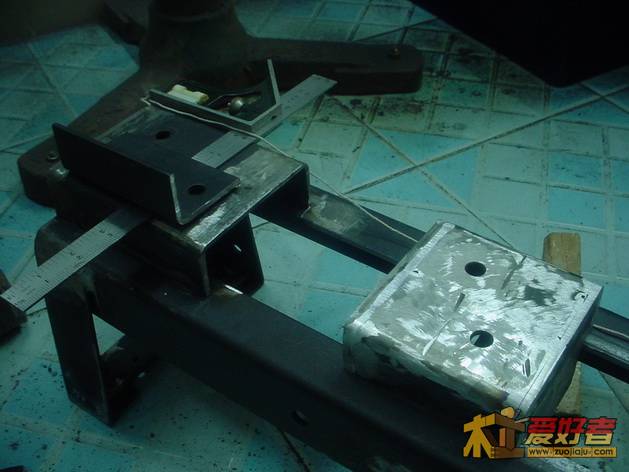

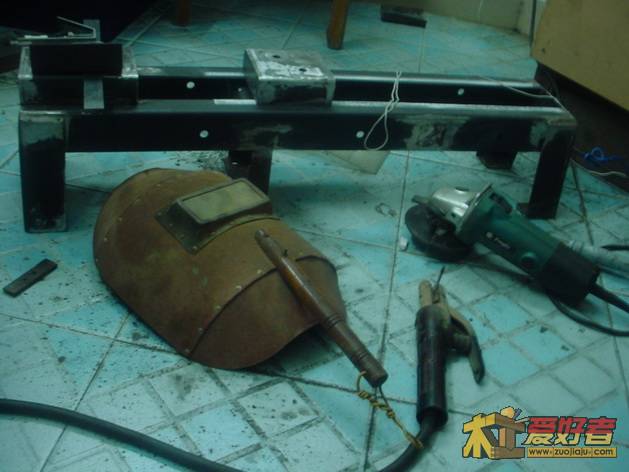

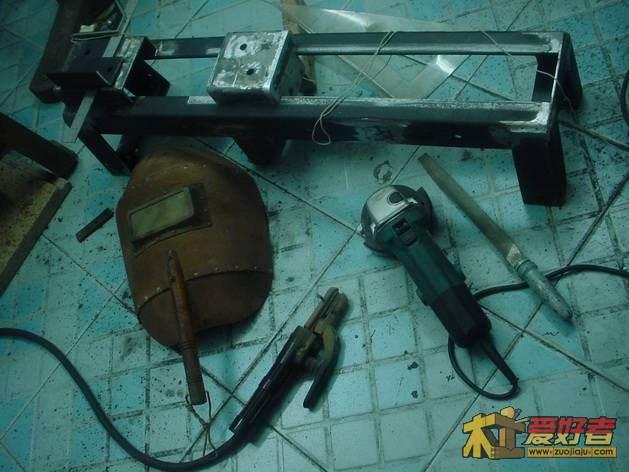

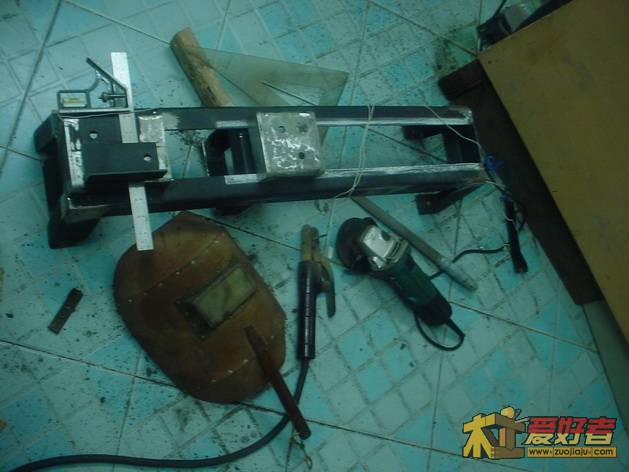

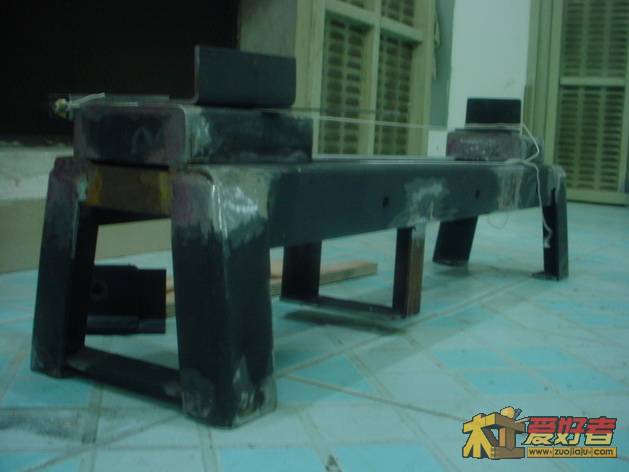

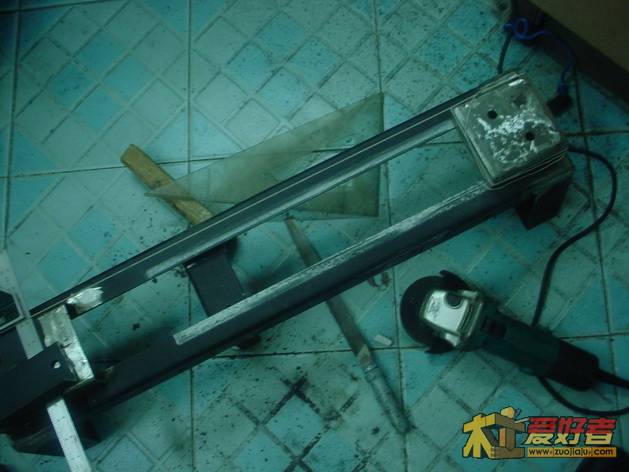

7 w4 a) E: t" r9 A- L/ d) ?5 `床身焊上4条腿、电机座架、调整修磨准直等：


2 J! k5 e7 B, n3 f% i

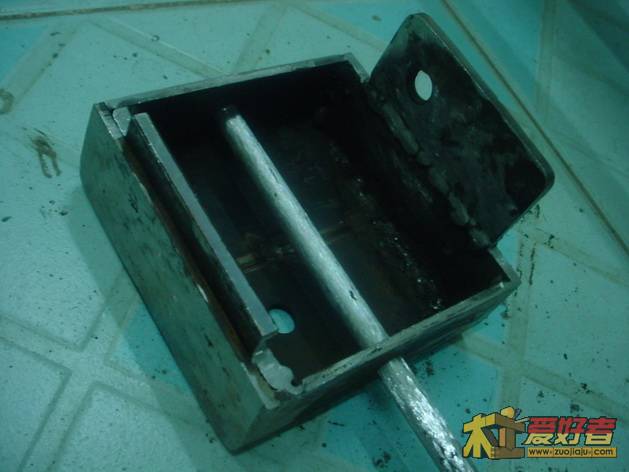

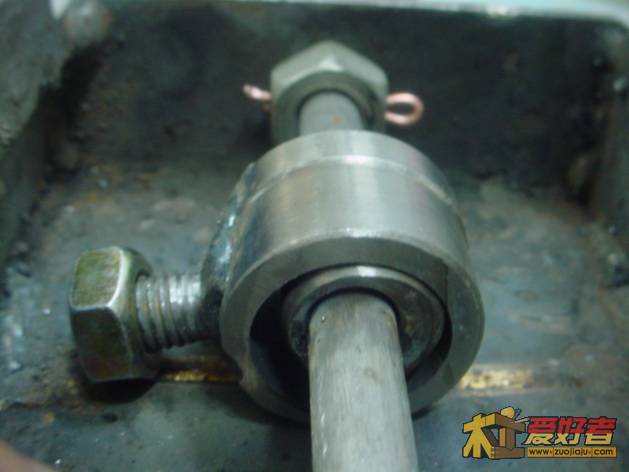

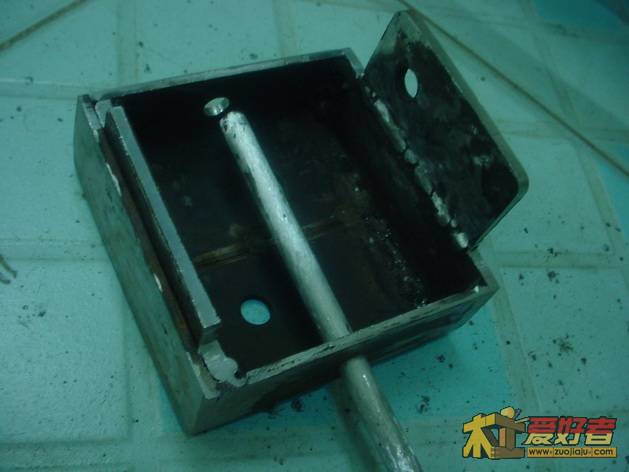

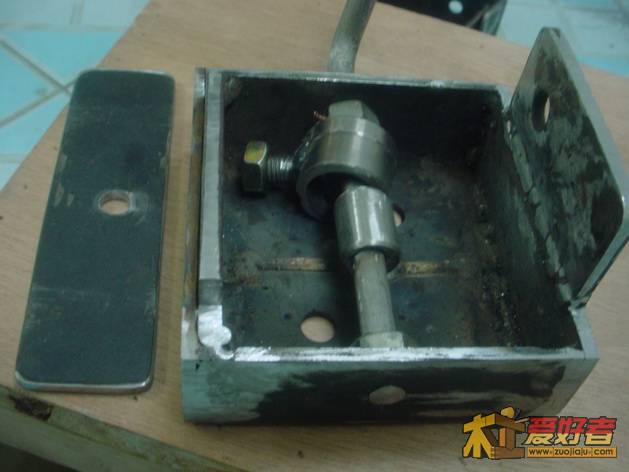

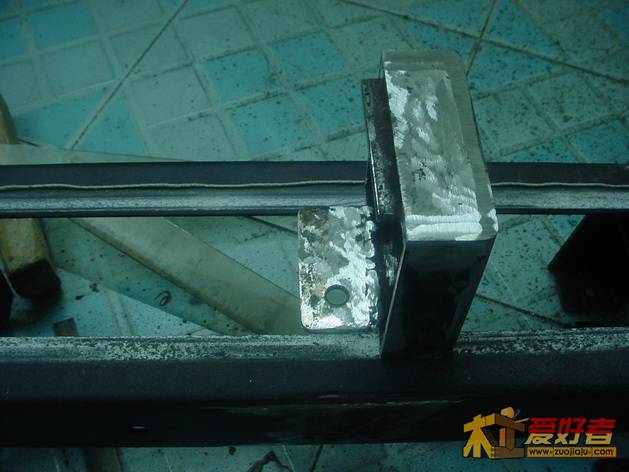

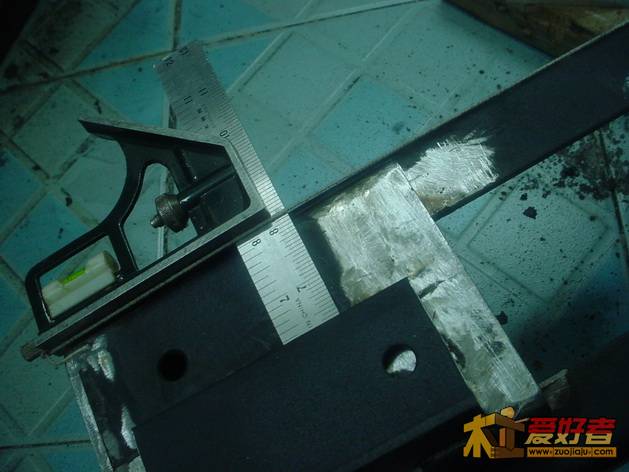

: t, g& s% Q: t7 J顶针基座制动手柄制作（制动凸轮明天做好再上图）：
( Z2 h4 }7 y3 T" e- B

开始对顶针基座制动部分的制作

滂沱大雨

很纠结。
% c1 i4 }: s5 Y3 c5 V% }* H0 K! s我想做个两节轨道最长能加工1.5m工件的车床。算下成本，500w电机约300元，四个轴承加轴承座恐怕也得100元，车制两个顶尖也得100元吧，两个宝塔铝轮100元，再加上车身、活动地脚、皮带、固定螺丝等约200元。总造价七八百了，跟买个1099的差不了多少。1099的也可以做个加长车身实现1.5m加工。

滂沱大雨

自己做起吗两点好处，主轴左端可以装个砂轮，既能与卡盘平衡配重，又能随时磨车刀；回转直径可以做大些，利于做大件。
清河老木头的就不错：
( o% Z3 a2 f' Z3 a  Whttp://www.zuojiaju.com/thread-29732-1-1.html

sd-song

楼主动手能力真强。

路遥

only1978 发表于 2011-10-28 08:26
期待后续的精彩。

后续2次了

佳木斯

论坛30%都D小车了

bland999

自制的车床用起来也爽,楼主很强

海浪

超牛，超强

汉风草堂

高手，期待，关注

路遥

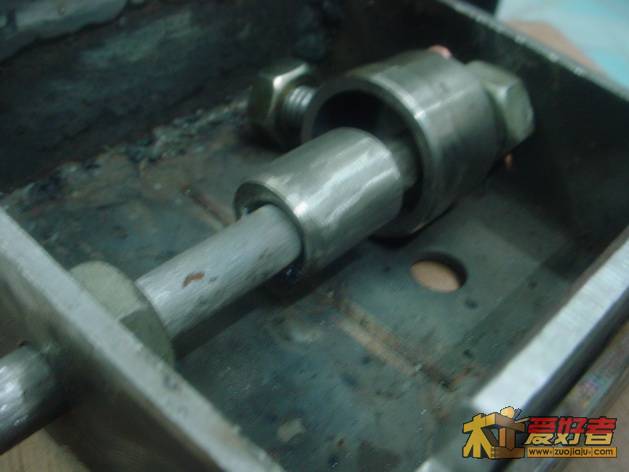

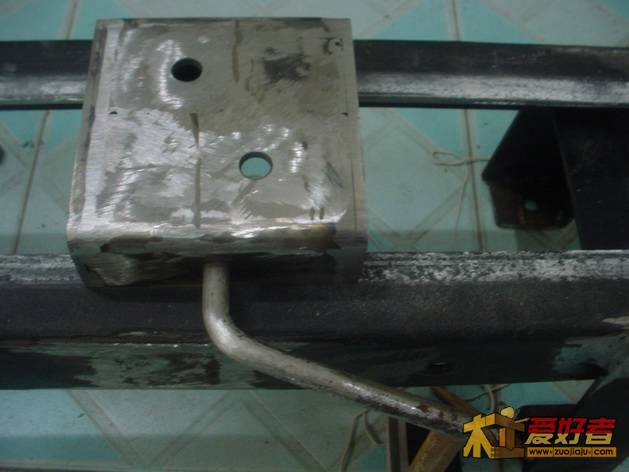

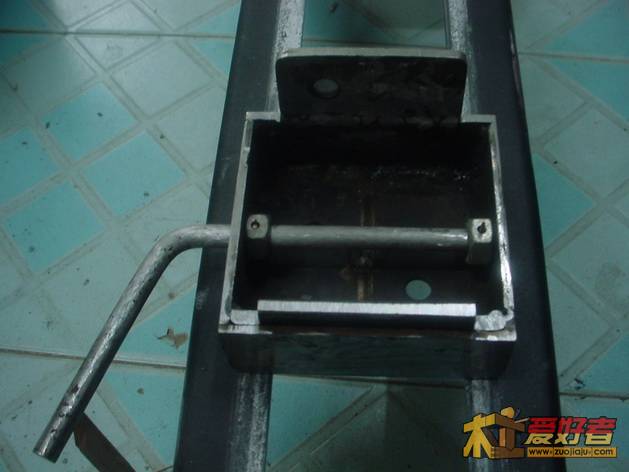

0 u: a) Z6 A6 c. a5 l顶针基座+锁紧机构外观（手柄垂直时为解锁，图中水平方向时为锁紧）使用方便吧，哈哈。

把床身反过来看尾座

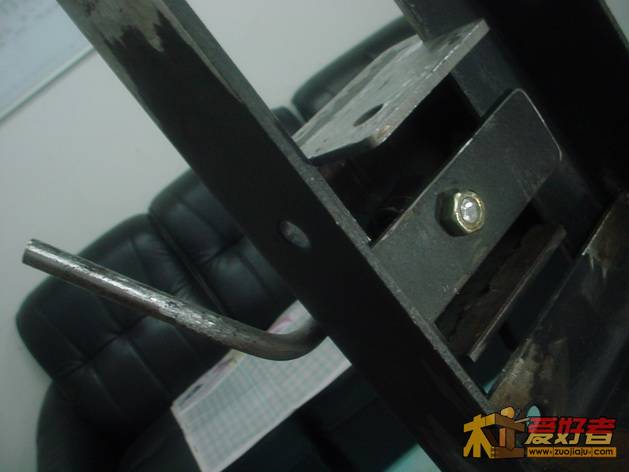

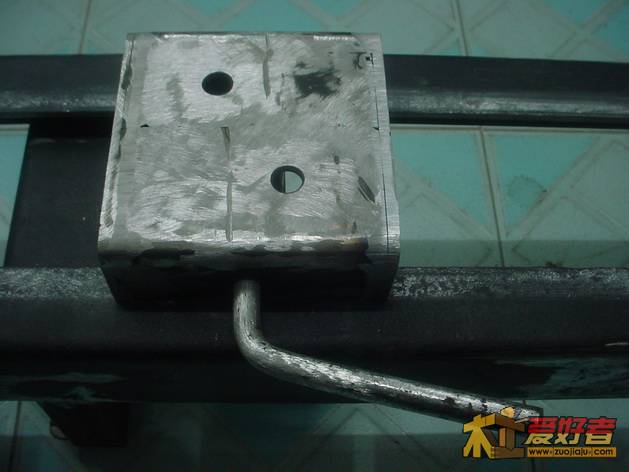

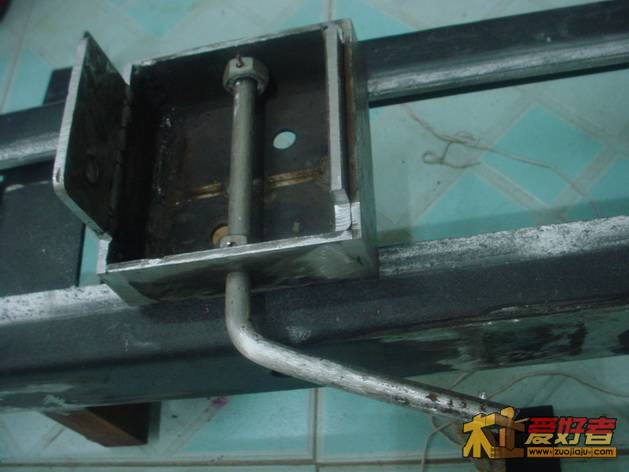

从床身底下往上看，锁紧机构把顶针基座牢牢地锁紧在机床两导轨上。
( Y) d6 V3 ]; ~, D" ~7 K# v- C3 n$ [
    本来打算这次多上几幅图片的，无奈此刻传送图片慢得无法忍受（不知为什么最近这个论坛网速奇慢，而上其他网站都很快的），所以上面锁紧机构的进一步表达的照片，暂时无法继续，留待可能的时机再补上，各位见谅。
